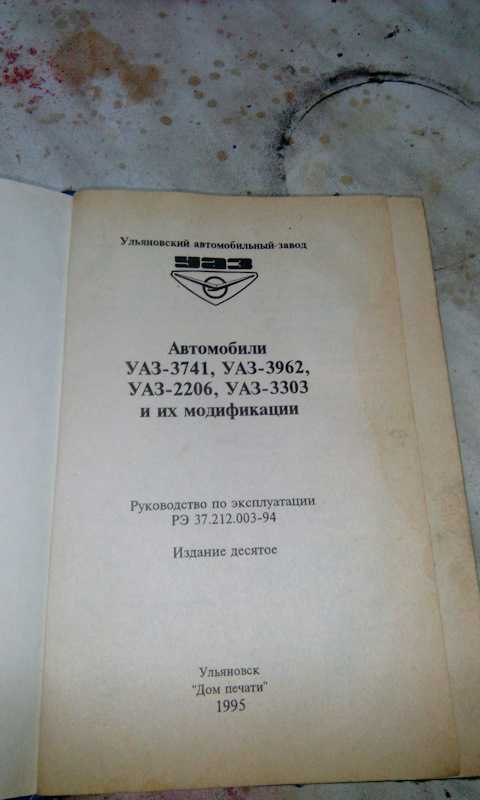

Книга ремонт и эксплуатация автомобиля уаз 3303

Отличия военных мостов от гражданских

Военные и гражданские мосты различаются между собой тем, что в конструкции первых имеется не только главная передача, но и колесные бортовые редукторы. Редуктор УАЗ 469 повышает усилие крутящего момента, получаемое каждым колесом, из-за этого машина с военным мостом имеет гораздо лучшую проходимость на пересеченной местности и в тяжелых условиях бездорожья.

Немалым достоинством подобной компоновки является то, что ось военного моста автомобиля с бортовыми редукторами на 4 см выше, чем ось гражданской машины. За счет этого клиренс транспортного средства расположен существенно выгоднее при преодолении дорожных препятствий. Вместе с тем военные мосты изготавливаются с суммарным передаточным числом, которое значительно больше, чем у всех остальных конструкций. Как раз этим достигается существенное повышение крутящего момента. Автомобиль с подобными характеристиками несколько уступает своим аналогам по скоростным показателям.

Двигатель, все время работая в условиях высоких оборотов коленчатого вала, вырабатывает свой ресурс существенно быстрее. Передаточное число мостов старого образца гражданского типа 4,625 либо 5,125. Это зависит от числа зубьев ведомой шестерни главной передачи.

В военных же мостах передаточное число составляет 5,38. У главной передачи оно 2,77, у бортовых редукторов 1,94. Для мостов типа Спайсер передаточное число 4,111. Это касается карбюраторных машин. Передаточное число машин с дизельным движком 4, 625.

На любых мостах устанавливается принудительная либо автоматическая блокировка дифференциала на УАЗ 469 гражданские мосты. Привод блокировки используется самый различный:

  • пневматический;
  • электрический;
  • механический.

При установке пневматического привода автомобиль дооборудуется пневматической системой самой простой конструкции. Кроме блокировки на УАЗ 469 на гражданские мосты, она может решать много сопутствующих задач.

Различные мосты в авто УАЗ 469 различаются шириной колеи. Гражданские, военные мосты раньше производились шириной 1443-1445 мм. Сейчас завод практикует выпуск агрегатов шириной до 1600 мм. Главным образом, это современная конструкция Спайсер. Вес моста УАЗ 469 колхозного 120 кг, военного 140 кг.

Двигатель УАЗ 417

Двигатель ульяновского завода модели 417 выпускается в различных модификациях, имеет алюминиевые блок и головку блока цилиндров, 4 цилиндра в один ряд, по 2 клапана на цилиндр. «417-ые» моторы имеют карбюраторную топливную систему:

  • на модификацию 417 устанавливается однокамерный карбюратор;
  • УМЗ-4178 оснащается двухкамерным карбюратором.

Технические характеристики УМЗ-417 следующие:

  • объем – 2445 см³;
  • мощность – 90 л. с.;
  • диаметр поршней – 92 мм;
  • степень сжатия (компрессия в цилиндрах) – 7,1;
  • ход поршня – 92 мм;
  • тип применяемого топлива – бензин А-76.

У ДВС УМЗ-417, кроме 4178, также существуют и другие модификации:

  • 4175 – двигатель, рассчитанный на использование бензина Аи-92 (98 л. с., степень сжатия – 8,2);
  • 10-10 – ДВС с головкой блока от модели 421 и с резиновым задним сальником.

Устройство и характеристики

Устройство переднего моста УАЗ в старых моделях имеет мало отличий от аналогичной конструкции в новых образцах («Спайсер»). Главные отличия заложены в устройстве картера, габаритах составляющих компонентов ведущей передачи и дифференциала, в ряде используемых агрегатов.

Конструкция старого образца во многом похожа на устройство заднего моста УАЗ и состоит из следующих компонентов:

  1. Ключевое место занимает разрезной картер, состоящий из 2 отдельных частей.
  2. Каждая половина оснащена впрессованными кожухами с внутренними полуосями.
  3. Предохранительные клапаны на кожухах, ответственные за контроль роста объема масла в механизме.
  4. Дифференциал и главная передача кожуха выполнены по стандартной схеме: в горизонтальной плоскости расположена ведущая шестерня малого диаметра, контактирующая с карданом.
  5. Большая ведомая шестерня в продольной плоскости находится в сцеплении с главной шестерней. В нее встроен дифференциал из 4 сателлитов.
  6. Края картерного кожуха оснащены шкворневыми узлами из шаровых опор с поворотным корпусом.

Конструктивная особенность моста Спайсер — наличие системы контакта ступицы колеса с полуосью. Она представляет собой муфту, отвечающую за соединение и разъединение 2 элементов. Механизм обеспечивает передачу крутящего момента на колесо от дифференциала. Отключенная муфта приводит к свободному вращению колеса на цапфе, транспорт получает колесную формулу 4*2. Включенная муфта ведет к соединению ступицы, дифференциала и полуоси, машина превращается в полноприводную 4*4.

Угол поворота колес у них — не более 29°. Соединенные друг с другом рычаги поворотных кулаков и тяги — инструмент управления колесной базой. В новых моделях (Спайсер) угол поворота угла доходит до 32°. В остальном устройство мостов аналогичное.

Чем отличается военный мост УАЗ от гражданского

Военный мост, в отличие от гражданского переднего моста Спайсер, оснащен бортовыми редукторами. Эта конструктивная особенность вызвала следующие отличия военных моделей:

  1. Редукторные мосты расположены на 4 см выше колес. Такая разница способствует увеличению клиренса транспорта — расстоянию между опорной поверхностью и нижней частью моста.
  2. Главная пара отличается меньшими габаритами, малым числом зубьев большого размера, что повышает надежность конструкции. Весит установка больше.
  3. Передаточное число — 5,38 (тяговое, но не скоростное).
  4. Длина заднего карданного вала на 1 см короче.

Преимущества военных мостов модели:

  • увеличенный на 8 см клиренс;
  • высокий крутящий момент, позволяющий транспортировать тяжелые предметы, осуществлять буксировку и передвижение на малых оборотах по сложному рельефу;
  • равномерно распределенная между основной и бортовой передачами нагрузка;
  • большая величина зубьев повышает надежность;
  • дифференциал повышенного трения для езды по бездорожью.

Военная конструкция УАЗ продумывалась для сопровождения танковых колоний, что указывает на мощь и надежность конструкции.

Шлифовка и покраска

Заделка неровностей кузова – это популярная операция ремонтников. Безусловно, качественно с этим делом способны справиться только настоящие спецы, опытнейшие мастера, но и своими руками можно кое-что сделать.

Подготовка поверхности кузовной детали – это первое, что требуется сделать. Отрабатываемые запчасти должны быть идеально ровными и чистыми. Также их следует обезжирить.

После того, как поверхность детали обезжиривается, ее следует заново почистить и обезжирить. Для устранения имеющейся ржавчины, необходимо использовать спецсредства, эффективно предотвращающие появление коррозии впоследствии.

Ассортимент шпатлевок сегодня невероятно широк. Продаются они с отвердителем или без него. В любом случае, надо будет правильно наносить состав на кузовные детали, прогрев предварительно металл на солнце. Кроме того, класть надо несколько слоев шпатлевки.
