Задний мост классики устройство

Что понадобится для работы

Диагноз поставлен и владелец «семерки» решает поменять деталь сам. Что же нужно для корректного проведения работы?

1. Молоток.
2. Зубило.
3. Электрическая угловая шлифмашина, по-народному болгарка.
4. 80 или чуть меньше сантиметров трубы внутреннего диаметра 32 миллиметра.
5. Торцевая головка № 32 и ключ № 17.
6. Ключ рожково-накидной № 10.
7. Машинное масло: моторное или трансмиссионное, 100 грамм.
8. Литиевая смазка.
9. Наковальня или предмет, способный ее заменить.
10. Паяльная лампа или другая горелка подобного типа.
11. Новый исправный подшипник.
12. Втулка запорная и набор сальников для полуоси.
13. Домкрат.
14. Башмаки-упоры.
15. Монтировка.
16. Ветошь.

Конструктивное решение классических моделей «Жигули» простое. Разобраться в системе будет нетрудно. Берете руководство по эксплуатации, там четко описано, что и где находится. Для того чтобы поменять деталь, вовсе не обязательно вставать на смотровую яму или поднимать машину автокраном. Хотя эти девайсы способны значительно облегчить и ускорить проведение операции.

Что потребуется в ходе работы

Как говорилось ранее, заменить вышедший из строя подшипник можно самостоятельно, причем выполнять такую работу можно как в гараже, так и просто на улице, установив ВАЗ-2107 на ровную поверхность и подложив упор под передние колеса машины.

Перед работой нужно подготовить самые необходимые инструменты и новые комплектующие:

• подходящего размера подшипник, конечно, лучше всего устанавливать элемент, который ранее не был в эксплуатации;
• сальник для полуоси и запорную втулку;
• автомобильные ключи размером на 10 и 17;
• домкрат для поднятия автомобиля;
• молоток, зубило и болгарку.

Специалисты рекомендуют в первую очередь убедиться, что именно подшипник вышел из строя, а уж потом покупать все необходимые комплектующие. Так как после окончания демонтажа обнаруживается, что причина поломки не в изношенности подшипника, а в задней полуоси, которая ремонту не подлежит, – это означает, что придется покупать весь узел в сборе и устанавливать его на место вышедшего из строя.

Как обрезать задний мост ВАЗ для минитрактора?

При самостоятельном конструировании агрегата из Жигулей, мы сталкиваемся с необходимостью укоротить мост ВАЗ для минитрактора. Это достаточно ответственный и сложный этап работы. Чтобы правильно провести укорачивание, для начала ознакомьтесь со схемой, на которой указаны все размеры будущей конструкции:

Последующие работы следует выполнять по такому алгоритму:

1. Отрезается чашка пружины и вынимается концевой фланец.
2. Часть вынутой полуоси отрезается, с краю делается проточка.
3. Сверлится отверстие внутри чашки.
4. Состыковываем и центрируем полуоси, привариваем их по чертежам.
5. Вставляем в мост готовую деталь.
6. Завариваем мост с обеих сторон.
7. Сварочные швы должны быть качественными. По окончанию сварочных работ швы накаляют и остужают несколько раз.
8. Крепим мост к раме с помощью V-подобной конструкции.

Для наглядности также предлагаем ознакомиться с видео, на котором подробно показано процесс укорачивания моста ВАЗ:

Для укорачивания переднего моста можно воспользоваться схемой, приведенной ниже:

У каждого владельца земельного участка хоть раз возникала мысль, как облегчить и оптимизировать свой труд, как тратить меньше сил и времени на обработку почвы и сбор урожая. Помочь в решении этой проблемы может мотоблок или мини-трактор. Но, к сожалению, не всем данная техника по карману.

Но выход есть. Имея старый автомобиль ВАЗ-2106, ВАЗ-2108, ВАЗ-2103, ВАЗ-2109 или необходимые запчасти от него можно с помощью переломки сделать трактор из Жигулей своими руками. Для этого Вам понадобятся инструменты, чертежи, минимальные слесарные навыки и желание.

Самодельные трактора с двигателем ВАЗ будут отличаться универсальностью, неприхотливостью и простотой технического обслуживания.

Признаки и неисправности редуктора заднего моста классики

Замена редуктора своими руками – процесс трудоемкий, который включает в себя не только приобретение нового узла (достаточно дорого), но и временные затраты. Поэтому прежде чем начинать, необходимо убедиться в неисправности именно редуктора. Определить признаки можно так:

• постепенно разгоняя автомобиль, внимательно послушать и запомнить, в какой момент появляется шум;
• во время движения начать торможение двигателем (убрать ногу с педали газа на скорости), в это время прислушаться к редуктору и отметить момент появления шума;
• разогнать «семерку» до сотни, переключить на нейтралку и заглушить мотор – послушать, как ведет себя редуктор в движении накатом.

Устройство редуктора заднего моста ВАЗ-2107 Если мост шумит и на нейтралке, и на скоростях – редуктор здесь не причем. Если же гул возникает только на скорости (независимо от числа) – ремонт, ну или на крайний случай, замена редуктора неизбежны.

Когда признаки определены, необходимо провести еще одну проверку:

• припарковать автомобиль, зафиксировать передние колеса башмаками;
• поддомкратить зад таким образом, чтобы мост свесился (необходимо, чтобы колеса оторвались от поверхности);
• завести мотор и разогнать «семерку» до отметки, во время которой возникает шум, при этом колеса должны крутиться без нагрузок.

Если шум не изменился, то редуктор явно исправен и причина неприятностей никак не в нем. Здесь проверяются другие агрегаты привода. Ну а если шумы во время движения без нагрузки отсутствуют, то речь идет об изношенных шестеренках редуктора, которые шумят лишь во время движения с нагрузкой.

Редуктор «семерки» сам по себе достаточно надежный узел, который выдерживает срок от 100 до 300 тысяч пробега, при этом нет необходимости даже заглядывать туда. Шестеренки, распорная втулка редуктора, нарушение регулировки работы дифференциала – все эти проблемы возникают во время неправильной эксплуатации:

• применение масла с низким уровнем вязкости, а также несоблюдение сроков его замены;
• эксплуатация «семерки» с количеством масла, недостаточным для этого;
• в процессе движения на мост приходятся экстремальные нагрузки (частые и неудачные пробуксовки).

Принцип работы заднего моста

Задний мост служит для передачи крутящего момента на автомобиле от двигателя, через коробку передач, путем карданной передачи на задний мост, главную передачу, дифференциал, полуоси к ведущим колесам автомобиля.

Данные узлы и детали находятся в заднем мосту автомобиля, который состоит, соответственно, из двух главных деталей: пустотелой балки (включает в себя два штампованных кожуха, сваренных между собой) и картера, редуктора заднего моста.

Задние мосты машин ВАЗ 2101-2107 имеют практически одинаковое устройство и можно сказать унифицированы между собой. Исключение составляют задние мосты в полно приводных автомобилях, и переднееприводных автомобилях ВАЗ(и их модификаций).

Как проверить задний мост

Естественно, такие шумы как гул, вибрация, треск или стук могут возникать и по причине других неисправностей. К примеру, тот же карданный вал при поломке подвесного подшипника или выхода из строя крестовины может издавать хруст и вибрировать. Поломка эластичной муфты «кардана» также сопровождается похожими признаками. Стучать могут задние стойки или другие элементы подвески

В любом случае перед началом ремонта моста важно убедиться, что неисправен именно он

Проверка заднего моста выполняется следующим образом:

1. Выезжаем на ровный участок дороги без ям и выступов.
2. Разгоняем машину до 20 км/ч.
3. Прислушиваемся и отмечаем сопутствующие шумы.
4. Постепенно увеличиваем скорость автомобиля до 90 км/ч и запоминаем, при какой скорости возникает тот или иной нехарактерный звук.
5. Не выключая передачи, отпускаем педаль акселератора, гася скорость двигателем. Продолжаем следить за изменением характера шума.
6. Опять разгоняемся до 90–100 км/ч, выключаем передачу и зажигание, давая машине двигаться накатом. Если посторонние шумы не исчезли, редуктор заднего моста в порядке. Без нагрузки он не может шуметь (за исключением подшипников). Если же звук исчез, вероятно, редуктор неисправен.
7. Проверяем затяжку колёсных болтов, подтягивая их баллонным ключом.
8. Устанавливаем автомобиль на горизонтально ровной поверхности. Вывешиваем его задние колёса при помощи домкрата, так чтобы иметь возможность их свободно вращать.
9. Вращаем поочерёдно колёса машины влево-вправо, а также толкаем вперёд-назад с целью определения люфта. Колесо должно легко крутиться без заеданий. Если при надёжно затянутых болтах колесо люфтит или притормаживает, скорее всего, имеет место износ подшипника полуоси.
10. При включённой передаче вращаем каждое из колёс вокруг своей оси. Смотрим на поведение карданного вала. Он также должен крутиться. Если он не вращается, скорее всего, полуось сломана.

Монтаж

Исправный подшипник нужно проверить на наличие смазки. Если ее нет, что иногда допускают недобросовестные производители, понадобится смазать деталь самому. Вставляют при помощи трубы, аккуратно ударяя по ней молотком.

Запорник нужно нагреть до равномерного серого цвета. С помощью плоскогубцев одеть его на основание так, чтобы расширившаяся часть была направлена вверх. Кольцо также плотно запрессовывается трубой и быстро смазывается для охлаждения. Уместно на данном этапе провести замену сальника. С помощью монтировки выбивается старый. Установку делают молотком и торцевой головкой № 32. На этом монтаж нового подшипника завершен, и полуось готова «вернуться» на задний мост автомобиля.

Регулирвка и установка редуктора ВАЗ 2107

Регулировки глубины зацепления главной пары

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Обратно к сборке…

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Прочитайте, может пригодится: Шипы или липучка- выбираем резину на зиму

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

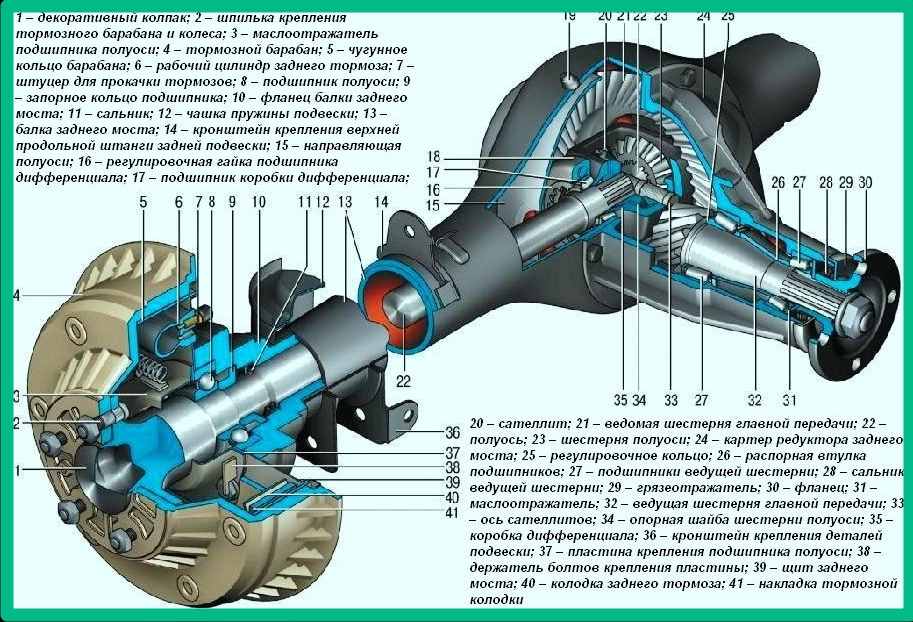

Устройство заднего моста ВАЗ 2106

Конструкция «шестёрочного» ЗМ состоит из таких основных узлов, как чулок, редуктор и полуоси. Каждый из них является неотъемлемой частью, без которой невозможно нормальное функционирование рассматриваемого механизма.

Задний мост состоит из двух основных узлов: балки и редуктора

Корпус

Корпус или чулок заднего моста представляет собой два штампованных кожуха в виде трубы, которые соединены между собой посредством сварки. С наружной стороны кожухов сваркой закреплены фланцы с проточенными посадочными местами под полуосевые подшипники и манжеты, которые препятствуют вытеканию смазки. Во фланцах есть 4 отверстия для болтов, фиксирующих тормозной щит, на котором крепится тормозной цилиндр с колодками. Также посредством этих болтов удерживается маслоотражательный элемент и пластина, которая обеспечивает фиксацию подшипника полуоси в чулке. В средней части корпуса есть уширение, которое является картером заднего редуктора. В картере есть отверстия для сапуна, а также для заливки и слива смазки. Непосредственно на чулке приварены кронштейны для крепления элементов задней подвески.

Задняя балка состоит из двух соединённых между собой пустотелых кожухов

Редуктор

Основная функция заднего редуктора — уменьшение и передача крутящего момента от карданной передачи к колёсам задней оси. Конструктивно узел выполнен из корпуса, шестерён главной пары, коробки дифференциала с роликоподшипниками. Как раз от количества зубьев на коничке и планетарке зависит передаточное число узла. На ВАЗ 2106 число зубьев ведомой шестерни 43, а ведущей 11. Передаточное число определяется так: 43/11=3,9.

В конструкцию редуктора входят главная передача и дифференциал

Полуоси

Основным назначением полуосей является передача преобразованного редуктором крутящего момента на колёса транспортного средства. С одной стороны полуось имеет шлицы, посредством которых она зацепляется с шестернями в редукторе, а с другой — расположен шариковый подшипник, обеспечивающий вращение механизма, и фланец для крепления барабана тормозов и заднего колеса.

Посредством полуоси обеспечивается крепление и вращение заднего колеса

Виды устройства

Редуктор ваз может быть различных видов в зависимости от комплектующих. Шестерни основной передачи имеют необычную форму, а зубья находятся под разнообразными углами. Объясняется это тем, что используется передача гипоидного вида. Главным ее достоинством является низкий уровень шума, работа без рывков и пониженная нагрузка на каждый зубец. Таким образом, весь механизм можно эксплуатировать долгое время и как показывает опыт, довольно надежно. Такой же редуктор ставится на многие другие модели отечественных авто.

Виды редукторов заднего моста ВАЗ 2106

Помимо этого основная передача может быть выполнена и другими способами. Для этого устанавливаются передачи:

Однако в большинстве случаев используется именно первый тип, так как его эффективность максимальная, а стоимость относительно невысокая.

Необходимо также отметить межколесный дифференциал, который применяется для подачи крутящего момента на колеса в различной мере. Если говорить другими словами, то это редуктор планетарного типа входящий в конструкцию моста. На внедорожниках и кроссоверах устанавливается другое устройство, так как их задачи немного другие.

Ремонт заднего моста ВАЗ 2101

Процесс ремонта заднего моста — занятие довольно трудоёмкое, требующее определённых навыков и специального оборудования. Если у вас нет достаточного опыта и необходимого инструмента, лучше обратитесь в автосервис.

Замена полуосей, их подшипников и сальников

Для замены деформированной или переломанной полуоси, её подшипника, сальника потребуется произвести демонтаж колеса и частичную разборку балки. Здесь нам пригодятся:

• автомобильный домкрат;
• ключ для колёсных болтов;
• подставка для кузова машины;
• гаечные ключи на «8» («12») и на «17»;
• плоская отвёртка;
• круглогубцы или плоскогубцы;
• молоток;
• большое зубило;
• «болгарка» с возможностью подключения к электросети;
• бензиновая паяльная лампа или газовая горелка;
• тиски;
• пластичная смазка.

Кроме этого потребуются и сами запасные части, которые планируется заменить, а именно полуось, подшипник, запорное кольцо, сальник. Ниже в таблице приведены каталожные номера и характеристики необходимых деталей.

Таблица: характеристики заменяемых элементов полуоси

Наименование	Показатель
Задняя полуось
Номер по каталогу запчастей	2103–2403069
Подшипник задней полуоси
Номер по каталогу	2101–2403080
Маркировка	306
Вид	Шариковый
Рядность	Однорядный
Диаметр, мм	72/30
Высота, мм	19
Максимальная грузоподъёмность, Н	28100
Масса, г	350
Запорное кольцо
Номер по каталогу запчастей	2101–2403084
Сальник задней полуоси
Номер по каталогу	2101–2401034
Материал каркаса	Каучуковая резина
ГОСТ	8752–79
Диаметр, мм	45/30
Высота, мм	8

Порядок выполнения работ:

1. Размещаем машину на горизонтально ровной поверхности, фиксируем передние колеса.
2. Используя баллонный ключ, отворачиваем колёсные болты.
3. Приподнимаем заднюю часть кузова автомобиля с нужной стороны при помощи домкрата. Фиксируем кузов страховочной подставкой.
4. Полностью откручиваем болты, снимаем колесо.
5. Выкручиваем направляющие барабана при помощи ключа на «8» или на «12». Снимаем барабан.

Видео: как заменить подшипник полуоси самостоятельно

Замена редуктора

Менять редуктор стоит лишь в том случае, когда вы полностью уверенны, что проблема заключается в износе его шестерён. Подобрать и установить шестерни главной передачи и сателлиты так, чтобы редуктор работал, как новый в условиях гаража вряд ли получится. Здесь требуется очень точная регулировка, выполнить которую сможет далеко не каждый специалист. А вот заменить редуктор в сборе можно и самому. Стоит он не так уж и дорого — порядка 5000 рублей.

Необходимые инструменты и средства:

• шестигранный ключ на «12»;
• рожковые ключи на «13», «17», «19»;
• монтажная лопатка или большая отвёртка;
• чистая ёмкость для слива смазки.

1. Вывешиваем заднюю часть кузова автомобиля и производим работы, предусмотренные п. п. 1–8 предыдущей инструкции для обоих колёс. Полуоси при этом полностью вытягивать не нужно. Достаточно потянуть их немного на себя, чтобы шлицы их валов вышли из зацепления с шестернями редуктора.
2. При помощи шестигранника на «12» выкручиваем пробку сливного отверстия в картере, предварительно подставив под него ёмкость.

Видео: замена редуктора

Разборка редуктора, замена подшипника хвостовика

Подшипник хвостовика подлежит замене, если существует даже минимальный осевой люфт вала ведущей шестерни. Проверить его наличие можно путём пошатывания вала шестерни. Если люфт есть, значит, подшипник неисправен.

Сальник меняется при выявлении течи масла в районе фланца хвостовика. Заменить его можно, не прибегая к демонтажу редуктора. Достаточно отсоединить карданный вал.

Таблица: технические характеристики подшипника и сальника хвостовика редуктора ВАЗ 2101

Наименование	Показатель
Подшипник хвостовика
Каталожный номер	2101–2402041
Маркировка	7807
Вид	Роликовый
Рядность	Однорядный
Диаметр (наружный/внутренний), мм	73,03/34,938
Вес, г	540
Сальник хвостовика
Каталожный номер	2101–2402052
Материал каркаса	Каучук акрилатный
Диаметр (наружный/внутренний), мм	68/35,8

• небольшая монтировка;
• ключи на «10», «14», «27»;
• динамометрический ключ;
• круглогубцы или пассатижи;
• выколотка;
• молоток;
• отрезок трубы стальной.

1. Вставляем в отверстия фланца редуктора два ранее выкрученных болта.
2. Между болтами продеваем монтировку и фиксируем фланец от проворачивания. Одновременно ключом на «27» откручиваем гайку фиксации фланца.

Признаки неисправности

Случаи поломки полуоси крайне редки в отличии от подшипника. Основным признаком неисправности подшипника задней полуоси является появившийся гул в районе колеса заднего моста. При этом его интенсивность будет зависеть от скорости движения. При значительном износе будет слышен скрип, или скрежет. Иногда подшипник просто заклинивает и он начинает прокручиваться в посадочном месте, а это приводит к выработке и дорогому ремонту или Причиной выхода его из строя может быть не только значительные и частые нагрузки, но и просто значительный срок эксплуатации. Диагностика подшипника
