Замена блока предохранителей ВАЗ 2107. Видео

Работа по замене блока предохранителей и реле выполняют только в случае невозможности ремонта старого блока и необходимости установки нового.

Видео замены блока предохранителей ВАЗ 2107

Последовательность операций следующая:

  1. Отсоединяется от АКБ клемма массы
  2. Снимается корпус воздушного фильтра
  3. Отстыковывают все жгуты, которые подходят к блоку предохранителей
  4. Выполняется снятие полки в салоне под приборной панелью и корпус бардачка, далее отсоединяется жгут с разъёмом от блока предохранителей.
  5. С помощью головки на 10 откручивается крепление блока и вынимается корпус вместе с уплотнителем Крепления блока предохранителей и реле ВАЗ 2107

Откручиваем болты

Монтируется новое устройство в обратной последовательности.

Методы лечения неисправностей зарядки аккумулятора

Итак, с принципом работы зарядки аккумулятора на ВАЗ-2106 разобрались. Теперь разберемся с возможными неполадками в данной системе.

Сначала стоило бы определиться с контрольной лампой, она может либо моргать, либо постоянно светить. В простонародье ходит «дедовский» метод диагностики генератора. Для этого при заведенном двигателе необходимо отсоединить минусовую клемму аккумулятора. При исправном генераторе двигатель должен продолжать работу, а если заглохнет – ищем проблему в генераторе

Очень важно – данный способ диагностики запрещен на инжекторных двигателях!

Если проблема в генераторе, переходим к его диагностике:

  • снимаем с двигателя генератор;
  • разбираем его;
  • проверяем угольные щетки на предмет износа;
  • при помощи тестера проверяем диодный мост. В большинстве случаев проблема находится именно в нем.

Диодный мост при его неисправности необходимо заменить. Перед заменой его на исправный советуется отыскать причину выхода его из строя.

Вместе с этим проверяем на предмет разрыва либо замыкания катушки ротора и статора. При нахождении неисправности катушек следует их заменить.

Если при проверке вы обнаружили, что генератор исправный, а лампа контроля продолжает светить – проблема может скрываться или в реле-регуляторе, или в реле контрольной лампы. В таком случае решение одно – замена на исправное реле. Если контрольная лампа мигает – на нее не поступает нужное напряжение. Для решения данной проблемы необходимо зачистить наждачной бумагой окисленные контакты генератора.

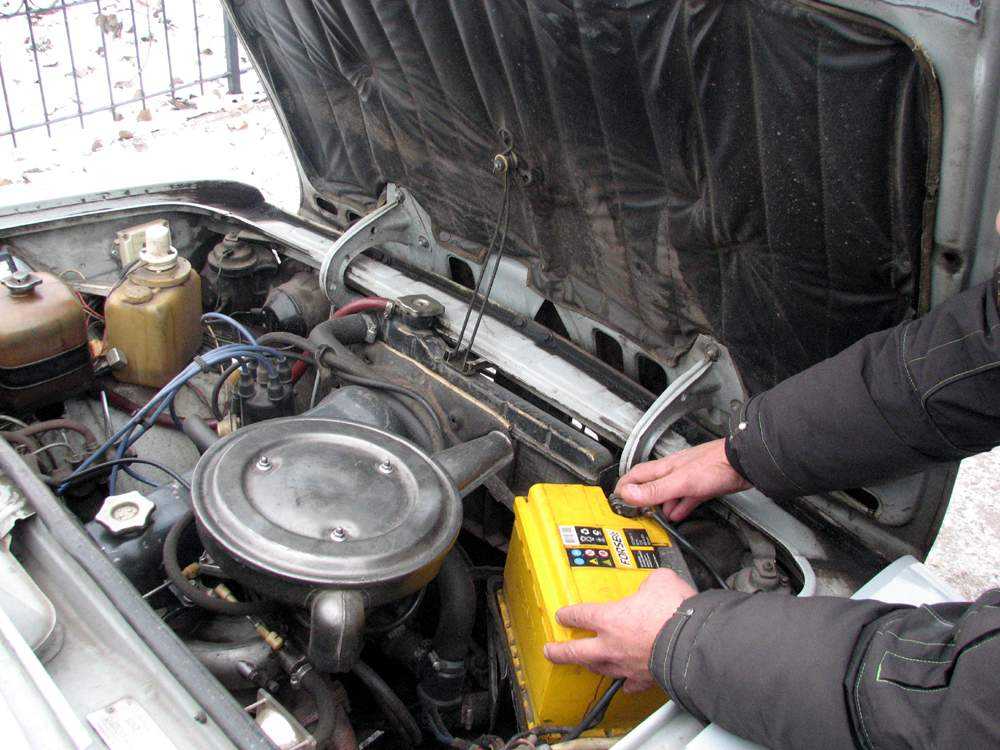

Что нужно учитывать выбирая новый аккумулятор

По паспорту АКБ рассчитана на 3-5 лет активной эксплуатации (реально выходит меньше). Поэтому со временем возникает необходимость купить и подключить аккумулятор ВАЗ 2107 вместо вышедшего из строя.

Приобретая новую АКБ, следует учитывать ряд параметров и характеристик. Тип батареи: обслуживаемая и необслуживаемая. Первый вариант позволяет проверять и пополнять уровень электролита. Это дает возможность дольше пользоваться АКБ.

Следующий вопрос: какой мощности аккумулятор на ВАЗ 2107 будет наиболее эффективным. Для этой модели годятся батареи емкостью в 50–60 А*ч. Однако учитывая, что современные авто оснащены энергоемким оборудованием, лучше остановиться на более емких аккумуляторах. Кроме того, карбюраторные модели ВАЗов требуют более мощных АКБ – больше потребляют энергии при запуске. По габаритам на ВАЗ 2107 требуются источники питания размерами 242*175*190 мм. Под них подходит подавляющее большинство имеющихся на рынке образцов.

При выборе аккумулятора следует учитывать и место проживания владельца «семерки». Тем, кто обитает на юге, можно приобрести менее мощную батарею. Северянам рекомендуется предпочесть АКБ с повышенной емкостью: на морозе машина заводится с большими энергозатратами.

Проверка и замена реле ВАЗ 2107

Очень важную роль в исправности работы системы играют реле, которые выполняют периодически операции по включению или выключению необходимых функций в автомобиле.

Электромагнитное реле состоит из катушки, на которую подаётся питание по цепи и замыкающих контактов.

Для выполнения проверки работоспособности реле или для его замены следует выполнить ряд последовательных операций:

  1. Отключается от АКБ провод массы в автомобиле.
  2. Реле легко вытаскивается руками.
  3. Проводится визуальный осмотр контактов реле, очищаются от окислений контакты, проверяется надёжность штыревых креплений контактов.
  4. Проверка работоспособности реле выполняется с помощью подачи питания 12В на обмотку реле с помощью двух отрезков проводов.
  5. При поступлении питания должна сработать катушка и замкнуться контакты, которые можно проверить с помощью мультиметра в режиме позвонки или измерения сопротивления.
  6. В случае не работоспособности реле или его контактов, следует заменить реле на новое. Так как ремонт их не предусматривается.

От исправной работы блока предохранителей и реле автомобиле ВАЗ 2107 зависит работоспособность и техническое состояние машины, электрических систем, комфортность и безопасность.

Часто владельцы Ваз 2106 – 2107 задаются вопросом, почему не горит контрольная лампочка аккумулятора при включении зажигания. Это довольно распространенная проблема на классике. И практически каждый сталкивался с таким проявлением неисправности энергосистемы автомобиля.

И одно дело, если такая неисправность произойдет летом и в 100 метрах от дома. Гораздо опаснее такая поломка в морозы на загородной трассе, особенно ночью. Поэтому, нужно знать причины проблемы, а также способы ее устранения. Причин отказа лампочки несколько. Придется проверять все варианты, благо это не сложно. Достаточно базовых знаний в электрике.

Реле под капотом

Несколько элементов реле находится в подкапотном пространстве.

Реле указателей поворота и аварийной сигнализации (РС-491) расположено на щите передка под комбинацией приборов.

Реле света фар и заряда АКБ

Схема

Назначение

  1. Реле сигнализатора заряда аккумуляторной батареи (РС-702)
  2. Реле включения дальнего света фар (ВАЗ-21011 и BA3-21013)
  3. Реле включения ближнего света фар (ВАЗ-21011 и BA3-21013)

1) Реле РС-702 служит для включения контрольной лампы на щитке приборов, когда напряжение генератора недостаточно для заряда аккумуляторной батареи.
2) Фары. На автомобилях 2101 и 2102, а также на 21011 выпуска до 1980 г. фары включаются переключателем, расположенным на рулевой колонке, при включенном выключателе наружного освещения. На автомобилях 21011 выпуска с 1980 г. и на 21013 фары включаются этими же выключателями, но через вспомогательные реле.

Остались вопросы? Задавайте их в комментарии.

Схема предохранителей и реле ВАЗ 2107 старого образца. Видео

В блоке предохранителей и реле старого образца входят 17 предохранителей, закреплённых на плате с помощью пружинных контактов и 6 электромагнитных реле.

Блок имеет две печатные платы, смонтированные параллельно друг другу и соединённые перемычками. Также он подключается в сеть автомобиля через разъёмные соединения, выполненные разными цветовыми оттенками для правильной стыковки. На фото ниже представлена схема расположения элементов управления БП и реле ВАЗ 2107.

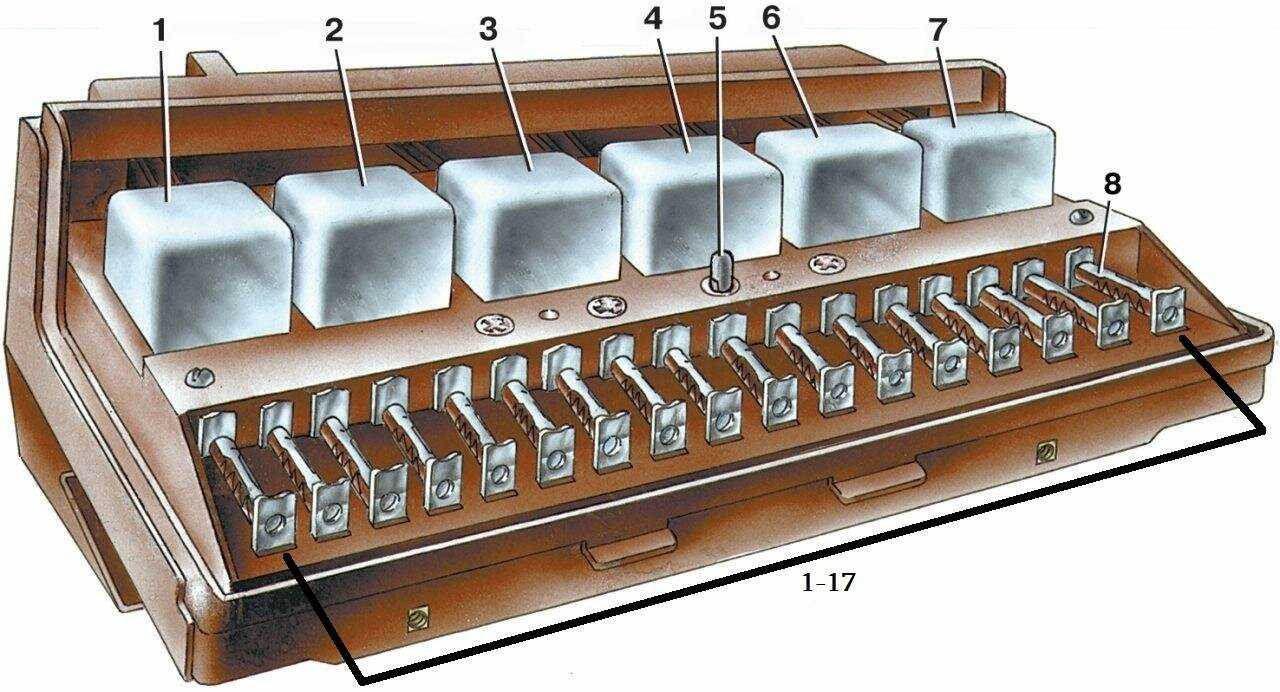

Фото блок предохранителей ВАЗ 2107 старого образца

Корпус выполнен из пластика, сверху имеется крышка с нанесением расположения элементов на блоке и назначением в виде изображений. В таблице ниже представлена расшифровка и распиновка с назначением предохранителей и реле автомобиля ВАЗ 2107.

Таблица расшифровка блока предохранителей и реле ВАЗ 2107:

Номер предохранителя и реле (номинальный ток*) Назначение предохранителей и реле ВАЗ 2107
F1 (8А/10А) отвечает за работу задних фонарей, а точнее за фонарь, который включается при переключении ручки коробки передач на задний ход. Также он ответственен за работу электрического двигателя печки (отопителя), реле обогрева заднего стекла, еще её называют обмоткой. В автомобиле ВАЗ 21057 данное реле отвечает за электрический двигатель омывателя заднего стекла.
F2 (8/10А) предназначен для реле очистителя фар и лобового стекла, а также дворников ВАЗ 2107.
F3/4 (8А/10А) является резервным предохранителем
F5 (16А/20А) отвечает за элемент (нагреватель) заднего стекла и соответственно за его реле, и все контакты этого узла.
F6 (8А/10А) прикуриватель в автомобиле ВАЗ 2107, а также розетка (штепсельная) для лампы.
F7 (16А/20А) предохранитель вентилятора охлаждающего двигатель, его двигатель, а также звуковой сигнал ВАЗ 2107
F8 (8А/10А) «Аварийка», а также прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F9 (8А/10А) «Противотуманки». Регулятор напряжения генератора Г-222 (на некоторых автомобилях)
F10 (8А/10А) Панель приборов. Стояночный тормоз, электропневмоклапан карбюратора, вольтметр, уровень топлива, уровень тормозной жидкости, давления масла. «Поворотники». Заряд аккумулятора.
F11 (8А/10А) Стоп сигналы. Освещение салона. Лампы торможения.
F12 (8А/10А) Реле очистителей фар. Дальний свет (правая фара).
F13 (8А/10А) Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
F14 (8А/10А) Подкапотная лампа. Освещение номерного знака. Габаритный свет (левая фара и правый задний фонарь).
F15 (8А/10А) Лампа бардачка. Лампа приборов. Освещение прикуривателя. Габаритный свет (правая фара и левый задний фонарь).
F16 (8А/10А) Реле очистителя фар. Ближний свет (правая фара).
F17 (8А/10А) Ближний свет (левая фара)
* В знаменателе значение для штыревых предохранителей

Реле ВАЗ 2107

В каждом современном авто такой важный элемент, как реле необходим для уменьшения поступающего тока в цепи, когда двигатель автомобиля запускается.

Реле с такими обозначениями, как R1, R2, R3 необходимы для обогрева заднего стекла. Также реле R2 включает дальний свет автомобиля, а R3 включает ближний свет.

В блоке реле можно заметить пустые разъемы. Первый разъем отвечает за работу омывателя фар, а второй за звуковой сигнал. Третий пустой разъем необходим для вентилятора, охлаждающего двигатель ВАЗ 2107. Четвертый блок используется, как запасной вариант, на его место можно установить сгоревшие предохранители.

Видеообзор старого блока предохранителей и реле ВАЗ 2107:

Ремонт и обслуживание такой монтажной конструкции сильно затруднён и не удобен. В случае замыкания или разрыва дорожки на плате отремонтировать устройство не каждый сможет.

Лампочка может перегорать из неисправной электрической цепи

Проблема с цепью, питающей лампочку аккумулятора, может вызываться несколькими причинами. Рассмотрим все.

Итак, довольно распространёнными становятся неполадки с контактами. Обычно такая ситуация возникает весной, после холодов. За зимние месяцы на разъёмах скапливается влага, вызывающая образование окислов. От этого контакт становится значительно хуже, в результате чего индикатор перестаёт включаться.

Схема электроцепи Ваз 2107

Как правило, данная проблема проявляется не сразу, не является стабильной. Другими словами, лампочка может один раз загореться, в другой раз нет. Решением этой проблемы становится очищение всех разъёмов. Их следует обработать пластичной смазкой, специально предназначенной для этого.

Лампочка может перегореть по причине обрыва цепи. Чтобы удостовериться в этом, следует вооружиться мультиметром. Прибором проверяется цепь с целью определения неисправного участка.

Устройство и характеристики генератора

В щёткодержателе генератора Г фиксируется всего две щётки Диодный мост Выпрямитель или диодный мост представляет собой подковообразную пластину со встроенными шестью диодами, преобразующую переменный ток в постоянный. Выключатели плафонов, расположенный в стойках передних дверей.

Переключатель света фар. Откручиваем гайки крепления крышки переднего подшипника генератора ВАЗ Затем снимаете винты, крышки переднего подшипника и выпрессовываете его с помощью оправки

Контрольная лампа давления масла ваз Щетки генератора ВАЗ Далее нужно проверить выступ, он называется их рабочею площадью щетки по высоте, важно, чтобы он был не менее 12мм, иначе щетки необходимо заменить, еще посмотреть на равномерность износа. Оно по необходимости делает магнитное поле сильнее или слабее, тем самым стабилизируя вырабатываемое напряжение

Как снять генератор ВАЗ классика. Скрип щёток.


Это говорит о том, что мотор работает от аккумулятора. Чтобы не рисковать новым аккумулятором, рекомендуется точно выявить причину выкипания.

Особенности генератора ВАЗ 2101

Лампа освещения вещевого ящика. Он состоит из вала, на рифлёную поверхность которого напрессована стальная втулка и клювообразные полюсы. Прибор подсоединяется к клеммам аккумулятора. Если такая проверка необходима, то предварительно следует отсоединить провода от генератора. Так как ротор вращается от коленчатого вала, выполняется второе условие. Второй вариант электрооборудования ВАЗ 1 — боковой указатель УП поворота с трубчатой лампой 4 Вт и рассеивателем оранжевого цвета. Человек в салоне запускает мотор и оставляет работать в холостом режиме.

Провисание клиновидного ремня. На ВАЗ генератор функционировать должен под нагрузкой В. ВАЗ 2104,2105 ПОДКЛЮЧЕНИЕ ГЕНЕРАТОРА ОТ ВАЗ 2101,2106

Блок предохранителей ВАЗ 2104 2105

Где расположен монтажный блок предохранителей ВАЗ: 2104, 2105 (карбюратор, инжектор)

Монтажный блок расположен в моторном отсеке с правой стороны и закреплен на щите передка. Монтажный блок сверху закрыт крышкой, на которой нанесены символы назначения реле, номера предохранителей и защищаемые ими цепи. Большинство цепей электрооборудования автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.

F1 10 Задние фонари (сеет заднего хода). Электродвигатель отопителя Контрольная лампа и реле обогрева заднего стекла (обмотка)
F2 10 Электродвигатели стеклоочистителя и насоса омывателя ветрового стекла. Реле очистителя ветрового стекла
F3 10 Резервный
F4 10 Резервный
F5 20 Элемент обогрева заднего стекла и реле включения обогрева (контакты)
F6 10 Прикуриватель. Штепсельная розетка переносной лампы
F7 20 Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентиля тора системы охлаждения двигателя и реле включения электродвигателя (контакты)
F8 10 Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
F9 7.5 Регулятор напряжения генератора (на автомобилях с генератором Г-222)
F10 10 Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле-прерыватель указателей поворота. Сигнализатор указателей поворота Тахометр Указатель уровня топлива. Указатель температуры охлаждающей жидкости. Вольтметр. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива и включения стояночного тормоза. Сигнальные лампы аварийного падения давления масла и недостаточного уровня тормозной жидкости. Контрольная лампа включения стояночного тормоза. Контрольная лампа прикрытия воздушной заслонки карбюратора (для карбюраторного двигателя). Термовыключатель электровенти-лятора. Система управления пневмоклапаном карбюратора Обмотка возбуждения генератора (генератор 37.3701)
F11 10 Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
F12 10 Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем сеете)
F13 10 Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
F14 10 Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа Контрольная лампа включения габаритного света
F15 10 Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения вещевого ящика
F16 10 Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем сеете)
F17 10 Левая фара (ближний свет)

Схема соединений монтажного блока:

P1 — реле включения обогрева заднего стекла; P2 — реле включения очистителей и омывателей фар; PЗ — реле включения звуковых сигналов; P4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; P5 — реле включения дальнего света фар; P6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Расположение реле и предохранителей в монтажном блоке: 1 — реле включения обогрева заднего стекла; 2 — место для установки реле включения очистителей и омывателей фар (реле устанавливают на часть выпускаемых автомобилей); 3 — монтажная перемычка на месте реле включения звуковых сигналов (в вариантном исполнении устанавливают реле); 4 — монтажная перемычка на месте реле включения электродвигателя вентилятора си стемы охлаждения (в вариантном исполнении устанавливают реле); 5 — реле включения дальнего света фар; 6 — реле включения ближнего света фар;

F1-F17 — плавкие предохранители (цепи, защищаемые плавкими предохранителями штыревого типа, указаны в табл. выше).

Приборы электрооборудования, потребляющие при работе большой ток, подключены через реле, защищающие от перегрузки контакты выключателей. Для замены штыревых предохранителей и реле в монтажном блоке предусмотрены специальные пластмассовые пинцеты.

Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).

Цвет корпуса предохранителя и его соответствие номиналу 20А — Желтый 15А — Голубой 10А — Красный

7,5А — Коричневый

Физические характеристики параметров работы

Оригинальный генератор ВАЗ 2101 поддерживает указанный параметр на отметке от 13 до 14 В. Это устройство используется только при широком диапазоне частот вращения ротора автомобиля. В качестве дополнительной линии обороны потребителей электричества 2106 или 01 применяется регулятор уровня напряжения бесконтактного типа — 121.3702. При необходимости он заменит РВ-380, и схема зарядки ВАЗ при этом не пострадает.

Дополнительный предохранитель удерживает напряжение на уровне от 13,5 до 14,6 В при широком диапазоне вращении ротора. Остальные технические характеристики выглядят следующим образом:

  • диапазон рабочих температур: от -40 до +80°С;
  • сопротивление дополнительного резистора: 5,5 Ом (25 Вт);
  • резистор с функцией термической компенсации: 19 Ом (6 Вт);
  • регулирование напряжения на I ступени: 0,7 В;
  • регулирование напряжения на II ступени: от 14,2 до 14,5 В.

По структуре регулировка напряжения ВАЗ 2101 осуществляется при помощи изменяемого магнитного поля. В случае возникновения технической неисправности необходимо провести диагностику и замену, если таковая потребуется. Водители со стажем не рекомендуют эксплуатировать автомобиль, если генератор ВАЗ 2106 не балансирует скачки напряжения.

Где Находится Реле Зарядки Ваз 2107 Инжектор

где является реле упражнение на ВАЗ-2107

Как правило, задачи запуска двигателя наблюдаются зимой, если ВАЗ-2107 остается на ночь на открытом воздухе. Это может произойти по разным причинам, однако, когда индикатор батареи мигает на панели устройства, вы должны сначала подозревать проблемы с реле заряда. В большинстве случаев такие водители сталкиваются с теми водителями, которые часто плохо обслуживают свой автомобиль.

Как поменять зарядное реле на ВАЗ-2107, также там, где оно прямо является

? Эта статья ответственна за это решение.

Как работает дубинка

Это устройство на ВАЗ-2107

(и карбюратор, иинжектор ) находится в том же корпусе, что и щеточный механизм.

Его основное назначение — стабилизировать напряжение на выходе генератора. Совсем недавно реле, выполненные в виде электрических плат, были проданы в магазинах. Был один недостаток — относительно короткая продолжительность жизни. Такие устройства не могут быть разобраны и просто заменены на исправные при поломке.

Современные аналоги немного меньше по размеру, и здесь используется полупроводник. Старый тип реле не найден. Новая версия не уступает ей функционально и также способна жестко регулировать напряжение в диапазоне от 13,4 В до 14,8. Превышение последнего значения при измерении тестером батареи ясно указывает на поломку реле.

Где находится реле стартера карбюратора ВАЗ 2107.

Когда менять реле

В следующих ситуациях:

  • когда щетки изнашиваются;
  • если есть неисправность в цепи;
  • жилье разрушено;
  • наблюдается износ крепежа.

ВАЗ 2107 Зарядка прошла. Опасные взломы.

ВАЗ 2107 инжектор

. Батарея разряжена. Вольтметр не показываетупражнение . Индикатор батареи гаснет. Нет.

В первом случае лопасти, установленные на роторе, постоянно воздействуют на щетки, в результате они изнашиваются, и затем электричество к обмотке возбуждения перестает течь, что означает, что сам генератор не сможет включиться.

где реле заряда расположенный

Тем, кто его не нашел, сообщаем, что это устройство установлено непосредственно на корпусе генератора,2107

. Непосредственно на его задней крышке находится круглый предмет, установленный на небольшой пластиковой платформе сверху. В большинстве случаев это черный. К нему прикреплен желтый пост. Фактически, именно эта незаметная деталь является желательной эстафетой. Не вынимайте его сразу, так как он крепится к поверхности генератора двумя винтами.

Чтобы предотвратить удаление всего устройства выработки электроэнергии, выполните следующие действия при замене элемента в следующем порядке:

  • отсоедините отрицательный разъем от аккумулятора, в противном случае существует риск короткого замыкания;
  • вытащите упомянутый выше желтый провод из реле;
  • Снимите оба болта, удерживая его на крышке генератора.

Устройство может быть легко удалено. Далее мы проверяем. Прежде всего, необходимо убедиться, что щетки на нем сохранили достаточную длину, в противном случае реле необходимо заменить.

Проверка здоровья

Есть несколько вариантов проверки. И если это вновь приобретенное реле, а старое — в любом случае, проверить его очень просто:

  • мультиметр подключается непосредственно к щеткам;
  • затем на реле подается постоянное напряжение, оно будет помещено в поле батареи (масса минус, контакт B плюс);
  • если зарядное устройство работает, счетчик покажет, сколько вольт он выдает (до 14,8);
  • при отсутствии мультиметра его следует заменить стандартной лампой 12 В, мощность которой, однако, не должна превышать 3 Вт.

Как только вы убедитесь, что устройство полностью работоспособно, установите его как положено. Процедура здесь обратная ранее описанной разборке.

Неисправно реле предохранителей

Ещё один вариант проблемы – неисправность в реле. Некоторые автомобильные модификации оснащены реле с контролем лампочки заряда АКБ на щитке приборов. Как только отказывает реле, не работает и индикатор.

Реле предохранителей Ваз 2107

Чтобы протестировать реле, следует вооружиться мультиметром. Им замеряют ток на положительном выходе реле. Если напряжение меньше 6в, то явно налицо проблемы с генерирующим устройством. Если значение ещё выше, то неисправно реле. Он нуждается в замене.

Таким образом, узнать причину, почему не горит лампочка аккумулятора, крайне важно для наладки индикатора и защиты автомобиля от более серьёзных неисправностей

Что делать, если аккумулятор кипит

Сделать вывод о том, что аккумуляторная батарея ВАЗ-2107 «кипит», можно по возникновению следующих проблем:

  • перестает светиться соответствующий индикатор;
  • вольтметр ведет себя неадекватно, а его стрелка уходит в правую часть;
  • в салоне автомобиля появляется характерный запах.

«Кипение» аккумулятора вызывается неполадками в работе стабилизатора напряжения. Продолжать движение на машине при такой ситуации категорически запрещается: это чревато поломками всей электротехники в автомобиле. Для того чтобы доехать до сервисного центра с безопасностью для себя, и для машины, следует произвести принудительное отключение генераторной установки.

Сделать это можно посредством физического снятия провода с клеммы с аббревиатурой «61», расположенной на самом генераторе. Автомобиль продолжит движение исключительно при помощи накопленного заряда.
