Установка и регулировка зажигания на ваз 2101

Ремонт и замена замка зажигания

Если вам пришлось, ремонтировать замок зажигания ваз 2106 потребуются следующие инструменты: отвертка, тестер, как можно тоньше шило. Когда есть все в наличие можно начинать ремонтировать. В машине замок зажигания находится с водительской стороны, установили его с левой стороны от руля, ниже панели приборов, там, где находится рулевой механизм.


Снимите пластиковую панель, где находится руль, уберите все шурупы и снимите панель. После того как вы убрали декоративный кожух, снимите гайки на которых крепится замок зажигания к корпусу, затем в отверстие для замка приложите необходимый ключ, поставьте нулевое положение таким образом вы выключите устройство против угона автомобиля. В кронштейне находится отверстие, если нажать самым тонким шилом или другим инструментом на замочный фиксатор, вы сможете достать замок зажигания из гнезда для посадки. Если вы сделаете все правильно, то снятие замка будет завершено. Поставьте новый замок в той же последовательности, как и снимали, подключите все провода, перенеся элементы с прошлого на обновленный выключатель. Запчасти на автомобили прошлого века не обладали особым качеством, и многие производители самостоятельно делают детали в подпольных помещениях, и выставляют на продажу разные поддельные модификации запчастей. Чтобы быть уверенным в качестве купленной детали лучше всего ее приобретать в автомагазинах. Детали, сделанные подпольно можно отличить очень просто: — голограмму можно снять при этом она останется невредимой, — блокировка руля будет выглядеть темным цветом, — корпус будет с корявым краем, — не плотно упакованные детали, — ключ не будет подходить к замку.

Какой должен быть список для оригинального замка зажигания ваз 2106: — широкая голограмма, убрать и не нарушить нельзя. — корпус выглядит аккуратно, ровно, — верх ровный, — автомобильные ключи можно отлично вставить и вынуть. У многих машин ВАЗ замок зажигания сделан совместно с валовым управлением руля. Если сравнивать с другими машинами данной модели, часть, связанную с электричеством соединяют болтами, сделанными из механики, в нашей модели они соединяются пайкой, если вы разберете замок, он легко снимается. По окончанию процедур заняться заменой замка зажигания на ваз 2106. Стандартно замена замка зажигания ВАЗ осуществляется с повреждением замочных контактов, нарушаются любые цепи электричества. Редкие случаи при возникновении необходимости вскрытия замка становятся любые неполадки связанные с механикой: пружинные коррозии, проблемы с ключами. Вначале необходимо отключить аккумулятор. Убираем крышку с необходимого приборного щитка, прислоните к себе вместе с крышкой, прислонив, обе пружинные детали сбоку. Убираем нижние части панели рулевых колонок, выкрутите необходимые болты, их держат сверху, и болты, держащие колонки. Если 2 болта, которые держали замочный хомут, и остались целыми шестигранные головки, уберем болты, и попытаемся убрать замок, друг от друга отвести жгуты, который связан с переключателем, и убрать соединение со всех проводных наконечников. В конце операций вставляем клюк и заводим машину, ставим в нулевую программу, крутим рулем колеса, должны свободно двигаться. Отвертка помогает нам снять, замок зажигания и кронштейн рулевого вала несколько болтов. Уберем 2 болта с крепления замка зажигания. Отвёрточным устройством до конца нажимаем необходимый фиксатор через щель сбоку, и потихоньку через данную щель достаем замок зажигания. Забрать данный замок.

https://youtube.com/watch?v=aXgLJVtdJaQ

Регулируем угол опережения зажигания

Для выполнения этой процедуры существует несколько вариантов, оптимальными являются следующие:

с помощью стробоскопа;

с помощью лампочки;

Настройка с помощью стробоскопа – наиболее быстрый и точный способ калибровки при условии наличия данного устройства. Сначала необходимо подключить прибор к сети машины. Затем следует снять с трамблёра и заглушить трубопровод октан корректора. Вслед за этим прогреваем двигатель до рекомендованной температуры. После этого ослабляем крепёжный болт трамблёра и направляем луч стробоскопа в район шкива. При устойчивых оборотах ХХ вращая корпус трамблёра, устанавливаем первую метку шкива против второго деления, которое находится на крышке газораспределителя. Отрегулировав нужное положение, фиксируем корпус трамблёра, закручиванием крепёжного болта.

Настройка с помощью лампочки выполняется при отсутствии стробоскопа. Регулировка производится с помощью двенадцативольтовой лампочки, к которой предварительно подсоединены 2 провода и специального ключа для коленвала.

Сначала вращая коленвал, установите его метку напротив нулевого деления на крышке газораспределителя.

Один провод лампочки соедините с катушкой через кабель, идущий от трамблёра, а другой – с массой кузова.

Центральный кабель трамблёра выньте и подключите на массу.

Открутите немного крепёжный болт корпуса трамблёра.

Включите систему зажигания, лампа должна гореть.

Вращением по часовой стрелке корпуса трамблёра установите положение, при котором погаснет контрольная лампа.

Вслед за этим двигайте корпус обратно до того момента, когда снова загорится лампа.

С помощью болта зафиксируйте трамблёр.

Если на вашей модели предусмотрена тиристорная или транзисторная схема замка зажигания ВАЗ-2106, данную регулировку выполнить с помощью лампочки не получиться из-за того, что напряжения, которое имеется на контактах трамблёра, может не хватить для включения лампы. В таком случае настройку следует произвести с помощью диодного пробника или вольтметра.

Регулировка по наличию искры производится на основании того, что искра появляется при размыкании контактов. Предварительно установите коленвал в положение, при котором его метка совпадёт с первым делением на крышке газораспределителя. В этом случае бегунок трамблёра будет находиться напротив силового кабеля 1-го цилиндра. Вытащите центральный кабель трамблёра и расположите его на расстоянии от массы в пределах 5 мм. Открутите крепёжный болт трамблёра и включите зажигание. Проверните корпус в сторону часовой стрелки на 25-30 градусов. После этого медленно двигайте корпус обратно и в момент появления искры, зафиксируйте трамблёр.

Регулировку на слух следует проводить только в исключительных случаях, когда вышеизложенные варианты по той или иной причине реализовать не удалось. Сначала включаем двигатель, а затем ослабляем крепление корпуса трамблёра. Вращая корпус, установите максимальные обороты мотора. После этого поверните трамблёр немного по часовой стрелке и зафиксируйте корпус болтом. При этом вполне вероятна большая ошибка, однако, этого будет достаточно, чтобы добрать до ближайшей станции обслуживания или своего гаража, где можно будет выполнить более точную настройку.

Провода низкого и высокого напряжения:

Провода высокого напряжения:

1. Высоковольтные провода служат для передачи тока высокого напряжения, от самой катушки зажигания и на каждую свечу цилиндров.

2. В автомобилях семейства «Самара» установлены высоковольтные провода, с распределённым сопротивлением в 2550±270 Ом/м.

3. Ни в коем случае не пробуйте заводить автомобиль, с разорванной высоковольтной цепью напряжения, то есть проще говоря: Двигатель у автомобиля не нужно заводить при снятых проводах высокого напряжения, а так же при снятой крышки распределителя зажигания. Такие действия могут привести к выходу из строя элементов системы зажигания, а так же к пробою изоляции, поэтому будьте осторожны.

4. А так же не рекомендуется браться руками, как либо прикасаться к проводам высокого напряжения, когда двигатель у автомобиля будет находится в рабочем состоянии, потому что это может привести к электротравме.

Примечание! При проверки высоковольтных проводов на наличие искры, рекомендуется отсоединять провода на заглушенном двигателе, а в случае заведения двигателя провода должны быть закреплены на расстоянии 5-10 мм, от массы автомобиля, а так же эти провода не должны находится у вас в руках, даже в том случае если их вы удерживаете при помощи инструмента!

Провода низкого напряжения:

1. Каждый человек с такими проводами встречался в своей жизни, они чаще всего бывают небольшой толщины, и имеют очень гибкую форму, в отличие от проводов высокого напряжения.

2. А так же чаще всего провода низкого напряжения имею комбинированную расцветку, то есть они бывают как красные, так и синие, и имеют множество других цветов.

3. Яркий пример куда подсоединяются провода низкого напряжения, служит всё та же самая катушка зажигания, потому что если на неё внимательно посмотреть, то на боковой её части можно будет увидеть два провода один из которого «красного», а другой «синего» цвета. (см. фото выше)

Это интересно: Жидкость для чистки карбюратора

Промежуток между свечными контактами на газовых автомобилях

При установке ГБО необходимо учитывать: ездить на свечах, предназначенных для бензина, не получится:

  • воспламенение газо — воздушной смеси происходит медленнее, чем бензино — воздушной, следовательно, искра для возгорания должна быть мощнее;
  • при возгорании газо — воздушной смеси температура больше в несколько раз, поэтому некоторые элементы стандартных бензиновых свечей могут попросту расплавиться, свечу начнет пробивать, возникнет эффект калильного зажигания;
  • электрическое сопротивление газо — воздушной смеси большое, для пробоя искрового зазора необходимо напряжение 7 тыс. В, то есть на катушку увеличивается нагрузка, если не поставить свечи, рассчитанные на газ, можно сломать катушку.

Конструктивно свечи зажигания для газа отличаются от свечей, работающих на бензине. Они имеют меньший искровой зазор, для снижения нагрузки на катушку, при этом калильное число у них больше, то есть они должны быть «холодными».

Установка момента опережения с помощью лампочки

Необходимость настроить схему замка зажигания, в частности, момент опережения, возникает у владельцев «копеек» довольно часто. Выполнение настройки распределителя зажигания необходимо в случае увеличенного расхода топлива, снижения мощности силового агрегата, а также при его детонации и появлении стука колец. Чтобы выставленный параметр ваш больше не беспокоил, узел необходимо отремонтировать, то есть правильно настроить. Учтите, что перед тем, как устанавливать соединение и отрегулировать распределитель зажигания, нужно удостовериться в работоспособности свечей, а при необходимости — демонтировать их и почистить, о чем мы сообщали выше.

Перед тем, как приступить к работе, необходимо найти метки на шкиве цепной передачи и коленвале, эти метки следует очистить. В помещении, где вы работаете, должно быть хорошее освещение, в противном случае используйте фонарик. Если у вас есть сомнения по поводу того, сможете ли вы все сделать правильно, то лучше обратитесь на СТО.

Этапы

  1. В первую очередь, от вас требуется провернуть коленвал таким образом, чтобы метка на нем была совмещена с меткой, расположенной на кожухе цепной передачи. В том случае, если на нашей «копейке» установлен силовой агрегат, диаметр цилиндров в котором составляет 79 мм, метка коленвала должна быть совмещена со средней меткой цепной передачи. Если же диаметр цилиндров составляет 76 мм, то риска на коленвале должна быть совмещена с самой крайней риской на крышке. Эта метка позволяет установить коленвал в МТ.
  2. Когда все метки на валах будут совмещены, вам необходимо отсоединить кабель, который идет от катушки к устройству прерывателя-распределителя. Провод отсоединяется с самой клеммы на трамблере, затем к нему необходимо будет подключить кабель от контрольной лампы, которую мы будем использовать для регулировки.
  3. Второй кабель лампы необходимо будет подключить к плюсовой клемме аккумуляторной батареи.
  4. Используя гаечный ключ на 13, ослабьте винт фиксации устройства прерывателя-распределителя.
  5. Затем немного проверните корпус данного узла против часовой стрелки. Сделав это, начните медленно проворачивать его в другом направлении. Как видите, в целом принцип регулировки достаточно схож с описанным выше.
  6. Корпус механизма проворачивается до того момента, когда лампочка будет гаснуть. Добившись этого, гайку фиксации узла следует затянуть. Вам остается только установить кабель от трамблера на место.

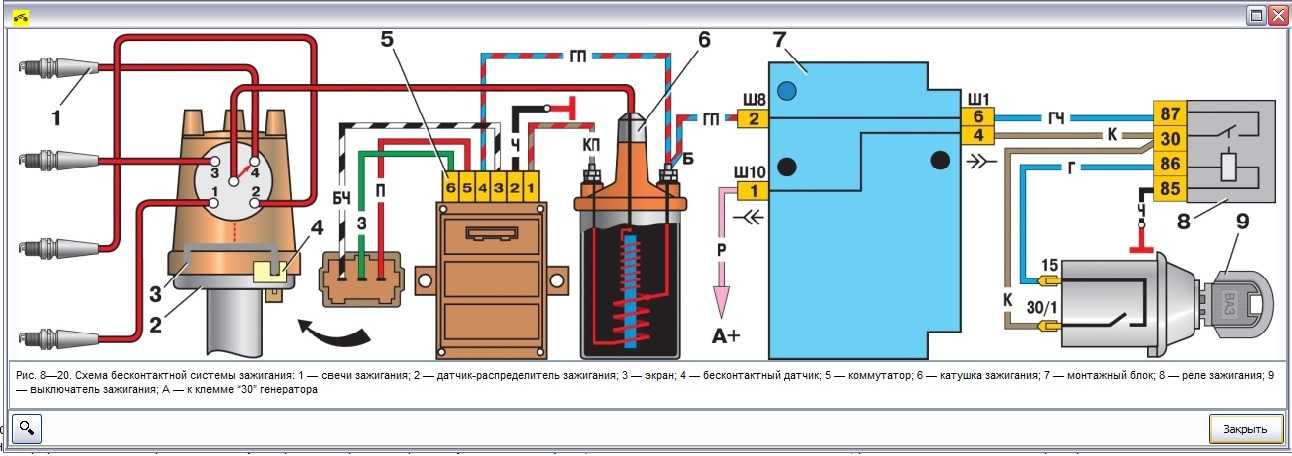

Схема подключения для контактной и бесконтактной СЗ

В принципе, подключить лампу и настроить узел — не проблема. Система зажигания ВАЗ 2101 выполнена таким образом, что она в любом случае будет нуждаться в периодической настройке, особенно часто эта необходимость возникает у водителей при наступлении нового сезона. Если вы столкнулись с проблемой неисправности самого замка, то схема подключения замка зажигания ВАЗ 2101 поможет вам произвести замену устройства и подключить его.

При установке нового замка зажигания ВАЗ необходимо правильно выполнить распиновку проводов. После регулировки проверьте качество выполненных работ — если двигатель немного детонирует при разгоне до 50 км/ч и переключении на четвертую передачу, то это говорит о том, что процедура была выполнена правильно.

Каждый автовладелец сам выбирает, какой способ регулировки ему нравится больше!

Извините, в настоящее время нет доступных опросов.

https://www.youtube.com/watch?v=https ://www.youtube.com/watch?v=s47zMDzbggI

Установка угла опережения

После проведения ремонтных работ либо замены распределителя зажигания на «копейке» необходимо выставить правильный угол опережения зажигания

Поскольку сделать это можно разными методами, рассмотрим наиболее распространённые из них, при этом важно знать, в каком порядке работают цилиндры: 1–3-4–2, начиная от шкива коленчатого вала

По лампочке

Этот способ подойдёт, если под рукой нет специальных приспособлений. Понадобится всего лишь лампа на 12 В, например, от поворотников или габаритов с припаянными к ней двумя проводками с зачищенными концами и ключ на 38 и 13. Регулировка выполняется следующим образом:

  • Выкручиваем свечной элемент первого цилиндра.
  • Проворачиваем коленвал ключом на 38 до того момента, когда начнётся такт сжатия в первом цилиндре. Чтобы это определить, отверстие под свечу можно прикрыть пальцем, а при возникновении усилия начнётся сжатие.
  • Устанавливаем метки на шкиве коленчатого вала и крышке привода ГРМ друг напротив друга. Если авто эксплуатируется на 92-м бензине, то следует выбирать среднюю метку.

    Перед регулировкой зажигания необходимо совместить метки на шкиве коленчатого вала и передней крышке двигателя

  • Демонтируем крышку распределителя зажигания. Бегунок должен смотреть в сторону первого цилиндра на крышке.

    Положение бегунка трамблёра: 1 — винт трамблёра; 2 — положение бегунка на первый цилиндр; а — место расположения контакта первого цилиндра в крышке

  • Ослабляем гайку, удерживающую механизм.

    Перед регулировкой зажигания необходимо ослабить гайку крепления трамблёра

  • Подсоединяем провода от лампочки на массу и контакт трамблёра.
  • Включаем зажигание.
  • Проворачиваем распределитель до того момента, пока лампа не загорится.
  • Зажимаем крепление трамблёра, ставим на место крышку и свечу.

Независимо от способа установки зажигания в завершение процесса я проверяю работу мотора в движении. Для этого разгоняю авто до 40 км/ч и резко нажимаю на газ, при этом двигатель должен быть прогрет. При правильно выставленном зажигании должна появиться детонация и буквально сразу же исчезнуть. Если зажигание раннее, детонация не пропадёт, поэтому трамблёр нужно слегка повернуть влево (сделать позже). При отсутствии детонации распределитель следует повернуть вправо (сделать раньше). Таким образом, можно точно отрегулировать зажигание по поведению двигателя в зависимости от применяемого топлива и его качества.

Видео: выставление зажигания на ВАЗ по лампочке

По стробоскопу

Стробоскопом зажигание можно выставить точно, при этом не потребуется снимать крышку на самом трамблёре. Если вы приобрели или позаимствовали этот прибор, то настройку выполняют в следующем порядке:

  • Ослабляем крепление распределителя.
  • Минус стробоскопа подключаем на массу, плюсовой провод на низковольтную часть катушки зажигания, а зажим на ВВ кабель первого цилиндра.
  • Запускаем мотор и включаем прибор, направляя его на шкив коленвала, при этом отобразится метка, соответствующая моменту зажигания.
  • Прокручиваем корпус регулируемого устройства, добиваясь совпадения рисок на шкиве коленвала и на передней крышке мотора.
  • Обороты двигателя должны быть около 800–900 об/мин. Если нужно, регулируем их соответствующими винтами на карбюраторе, но поскольку на ВАЗ 2101 тахометр отсутствует, выставляем минимально устойчивые обороты.
  • Зажимаем крепление распределителя.

Видео: настройка зажигания по стробоскопу

На слух

Если возникла необходимость настроить зажигание, но лампочки либо специального прибора под рукой не оказалось, регулировку можно выполнить на слух. Работа проводится на прогретом моторе в такой последовательности:

  • Слегка отворачиваем крепление распределителя и потихоньку вращаем его вправо или влево.

    При регулировке трамблёр вращают вправо или влево

  • При больших углах мотор будет глохнуть, при малых — набирать обороты.
  • В ходе вращения добиваемся стабильных оборотов в пределах 800 об/мин.
  • Крепим трамблёр.

Видео: регулировка зажигания на «классике» на слух

Несмотря на кажущуюся сложность системы зажигания, определить неполадку, а также отрегулировать образование и распределение искры в нужный момент можно своими руками. Для этого необходимо ознакомиться с пошаговыми инструкциями и следовать им в процессе поиска проблем, их устранения, а также проведения регулировочных работ.

Схема включения наружного освещения

2 – подкапотная лампа; 3 – аккумуляторная батарея; 4 – генератор; 5 – выключатель света заднего хода; 6 – блок предохранителей; 7 – контрольная лампа наружного освещения в комбинации приборов; 8 – лампа освещения вещевого ящика; 9 – лампа освещения комбинации приборов; 10 – штепсельная розетка для переносной лампы; 11 – выключатель освещения приборов; 12 – выключатель наружного освещения; 13 – выключатель стоп-сигнала; 14 – выключатель зажигания; 15 – выключатели плафонов, расположенные в стойках передних дверей; 16 – выключатели плафонов, расположенные в стойках задних дверей; 17 – плафоны; 18 – лампа освещения багажника; 19 – задние фонари; 20 – фонарь освещения номерного знака; 21 – фонарь света заднего хода

Устройство электронного зажигания ВАЗ 2106

А также самодельные варианты схемы электронного зажигания Система зажигания ВАЗ 1 — генератор; 3 — распределитель зажигания; 2 — выключатель зажигания; 5 — свечи зажигания; 4 — кулачок прерывателя; 6 — катушка зажигания; 7 — батарея аккумуляторов на 12 вольт Схема классической контактной системы зажигания КСЗ для различных моделей ВАЗ 1 — свечи; 2 — распределитель; 3 — конденсатор; 4 — кулачок прерывателя; 5 — катушка; 6 — блок монтажный; 7 — реле; 8 — выключатель; А — к клемме «30» генератора Схема бесконтактной системы зажигания БСЗ ВАЗ 1 — свечи; 2 — датчик-распределитель; 3 — экран; 4 — датчик бесконтактный; 5 — коммутатор; 6 — катушка зажигания; 7 — блок монтажный; 8 — реле; 9 — выключатель; А — к тридцатой клемме генератора.
В этом случае нужно подтянуть контакты, очистить клеммы от окисления. На сердечник, предназначенный для повышения напряженности электрического потенциала, помещена проволочная обмотка тонкого сечения вторичного типа, в которой содержится до 30 витков.
Если провода в норме, то не совмещены метки.
Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается. Что касается катушки зажигания ВАЗ инжектор, то в моторах такого типа не применяется прерыватель-распределитель. Тогда во вторичной образуется кратковременный импульс величиной до 24 тыс.
Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания. Цена новой такой детали составляет около рублей, или даже немного подешевле. Схема связки нескольких элементов выглядит следующим образом.

Выбор катушки зажигания для ВАЗ 2106


В противном случае модуль подлежит замене. Далее, на электроде этой свечи формируется искра, воспламеняющая топливно-воздушную смесь. Добейтесь наиболее стабильной работы мотора и затяните гайку. Датчик-распределитель зажигания : Бесконтактный трамблер типа

Шлейф с разъёмами служит для надёжного соединения клемм распределителя зажигания и коммутатора. На клапанном инжекторном двигателе ВАЗ объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус.

Вынуть из зажима крышки распределителя центральный провод высокого напряжения и установить зазор мм. Напряжение сети тестирует специальный контроллер. Просверлить и прикрепить коммутатор рядом с катушкой. Также отключить все провода питания от контактов катушки. К выходу высокого напряжения подсоединяется другой контакт вторичной обмотки и контакт провода высокого напряжения, ведущий к распределительному элементу прерывателя, который, при вращательном движении бегунка, занимается распределением высоковольтного тока на свечи зажигания.
UAZOBAZA # 73 В продолжение темы зажигания для УАЗов — катушки зажигания

Как выставить зажигание на ВАЗ 2101

Неправильное выставление момента зажигания может привести к сбоям в работе системы двигателя, уменьшению его показателей мощности и увеличению расхода топливного ресурса. В случае возникновения неисправности можно обратиться в автомобильный сервис или выполнить ремонт самостоятельно. Ниже будет приведена инструкция как выставить зажигание ВАЗ 2101. Рекомендации также справедливы для ВАЗ 2102, 2103, 2104, 2105, 2106, 2107, 2121 («NIVA»).

Для работы потребуются:

  • ключи (рожковый на 13 миллиметров, накидной на 13, для выкручивания свеч);
  • лампочка (двенадцать Вольт);
  • спецключ на 38 миллиметров.

Выставление системы выполняется с использованием трёх меток, расположенных на поверхности крышки газораспределительного механизма. Каждая отметка показывает угол опережения: на 0, 5 и 10 градусов. Чтобы определить мёртвые точки на верху, необходимо учитывать соответствующую отметку на ободке шкива.

1 — 10ͦ; 2 — 5ͦ; 3 — 0ͦ; 4 — метка на шкиве

Этапы настройки выглядят следующим образом:

  1. Выставить авто на стояночный тормоз.
  2. Установить, препятствующие движению, упоры под задние колёса.

3. Открутить свечу 1-го цилиндра. Затем, заткнуть отверстие соответствующего размера пробкой (можно использовать палец).

4. Прокрутить коленный вал до такта сжатия в цилиндре (должна выскочить установленная пробка или возникнуть давление на палец). В данной операции используется ключ на 38.

5. Прокручивать коленный вал мотора до тех пор, пока отметка на шкиве не совпадёт с нужной чёрточкой на газораспределительном механизме.

6. Внимательно отсоединить фиксирующие элементы пластмассовой крышки трамблера и снимаем её.

7. После проворачивания коленного вала ротор трамблера должен размещаться так, чтобы его внешний контакт располагался в направлении 1-го цилиндра мотора.

Направление на свечу первого цилиндра

Если направление оказалось неправильным:

  • выкрутить крепёж трамблера и, совершая вращение оси ротора, выставить его таким образом, чтобы он был направлен параллельно мотору;
  • закрутить гайку крепления (совсем не зажимать).

8. Подключить лампочку 12 Вольт (вольтметр): 1-й проводник подключить к клемме низкого напряжения катушки зажигания, а 2-ой – к «массе».

9. Включить зажигание и плавно прокручивать распределительное устройство вправо. Прокручивать его нужно до тех пор, пока подсоединенная лампочка не прекратит гореть. Если при активации зажигания лампочка не горит, значит в данной процедуре нет необходимости.

10. Крутить распределительное устройство в правую сторону и в ту секунду, когда начинает гореть лампочка, затянуть гайку крепления до конца.

11. Установить крышку трамблера на место.

Проверка правильности зажигания

После проделанных этапов, необходимо проверить работу системы зажигания.

Для этого нужно:

  1. завести авто и тронуться с места;
  2. выполнить разгон машины до 50 километров в час, включить четвёртую передачу и резко надавить на педаль акселератора. Затем, появится детонация мотора, которая будет уменьшаться (и потом вообще пропадёт) по мере увеличения скорости авто.

Могут быть два типа проблем:

  1. Детонация мотора возникла, но в течение увеличения скорости автомобиля не пропала (считается, что включено ранее зажигание). В этой ситуации распределительное устройство нужно повернуть на половину или одно деление вправо.
  2. Детонация вообще не возникла – зажигание позднее. Для устранения такой проблемы нужно распределительное устройство повернуть на половину или одно деление влево.

Как видно, выставление зажигания на ВАЗ 2101 выполняется достаточно просто. Однако, при возникновении трудностей или дополнительных вопросов, лучше обращаться в сертифицированные автосервисы за  консультацией.
