Замена сальников
Необходимость в замене сальников возникает при появлении течи масла из корпуса коробки передач. Из строя может выйти как передняя, так и задняя манжета. В этом случае уплотнители потребуется заменить.
Сальник первичного вала
Если были замечены признаки повреждения сальника первичного вала, т. е. появились следы течи смазки в области картера механизма сцепления, то вероятной причиной является выход из строя манжеты первичного вала. Течь масла может появиться также из двигателя при износе заднего сальника коленвала. Для того чтобы определить, откуда именно подтекает масло, можно попытаться выяснить это по запаху, поскольку моторная смазка отличается от трансмиссионной.
Сальник первичного вала КПП установлен в картере механизма сцепления
Описание и размеры
Сальник первичного вала коробки передач ВАЗ 2101 имеет такие размеры: 28x47x8 мм, что соответствует внутреннему и наружному диаметру, а также толщине обоймы.
Замена сальника первичного вала
Чтобы заменить манжету на первичном валу, потребуется демонтировать коробку с машины и снять картер сцепления. Затем, используя наставку, выбиваем из корпуса сальник и вынимаем его пассатижами. Для установки новой детали потребуется подходящая по размеру оправка и молоток.
Для замены сальника первичного вала потребуется демонтировать КПП, снять картер сцеления и выбить поврежденный элемент. Новая манжета устанавливается в обратном порядке
Сальник вторичного вала
При выходе из строя сальника вторичного вала появляются следы течи масла в задней части КПП. В этом случае деталь нуждается в замене.
Описание и размеры
Манжета вторичного вала имеет такие размеры: 32x56x10 мм
При покупке уплотнителя на эти параметры следует обращать внимание, чтобы по ошибке не взять деталь другой размерности
Замена сальника вторичного вала
На вторичном валу коробки ВАЗ 2101, по сравнению с первичным, сальник меняется гораздо проще, поскольку в демонтаже агрегата нет необходимости. К предварительным мероприятиям относится снятие кардана вместе с эластичной муфтой. После этого выполняют следующие действия:
- Демонтируем центрирующее кольцо со вторичного вала.
- Снимаем стопорный элемент.
- Откручиваем гайку на 30.
- Снимаем фланец съёмником или сбиваем его молотком.
- Старый сальник поддеваем отвёрткой и извлекаем его из задней части КПП.
- Новую манжету запрессовываем подходящим отрезком трубы.
Как проверить задний мост
Естественно, такие шумы как гул, вибрация, треск или стук могут возникать и по причине других неисправностей. К примеру, тот же карданный вал при поломке подвесного подшипника или выхода из строя крестовины может издавать хруст и вибрировать. Поломка эластичной муфты «кардана» также сопровождается похожими признаками. Стучать могут задние стойки или другие элементы подвески
В любом случае перед началом ремонта моста важно убедиться, что неисправен именно он
Проверка заднего моста выполняется следующим образом:
- Выезжаем на ровный участок дороги без ям и выступов.
- Разгоняем машину до 20 км/ч.
- Прислушиваемся и отмечаем сопутствующие шумы.
- Постепенно увеличиваем скорость автомобиля до 90 км/ч и запоминаем, при какой скорости возникает тот или иной нехарактерный звук.
- Не выключая передачи, отпускаем педаль акселератора, гася скорость двигателем. Продолжаем следить за изменением характера шума.
- Опять разгоняемся до 90–100 км/ч, выключаем передачу и зажигание, давая машине двигаться накатом. Если посторонние шумы не исчезли, редуктор заднего моста в порядке. Без нагрузки он не может шуметь (за исключением подшипников). Если же звук исчез, вероятно, редуктор неисправен.
- Проверяем затяжку колёсных болтов, подтягивая их баллонным ключом.
- Устанавливаем автомобиль на горизонтально ровной поверхности. Вывешиваем его задние колёса при помощи домкрата, так чтобы иметь возможность их свободно вращать.
- Вращаем поочерёдно колёса машины влево-вправо, а также толкаем вперёд-назад с целью определения люфта. Колесо должно легко крутиться без заеданий. Если при надёжно затянутых болтах колесо люфтит или притормаживает, скорее всего, имеет место износ подшипника полуоси.
- При включённой передаче вращаем каждое из колёс вокруг своей оси. Смотрим на поведение карданного вала. Он также должен крутиться. Если он не вращается, скорее всего, полуось сломана.
Как устроен цепной привод ГРМ автомобиля ВАЗ 2106: обзор и замена
Популярный автомобиль ВАЗ 2106, чей выпуск начался во времена СССР, комплектовался тремя типами двигателей — рабочим объёмом 1300, 1500 и 1600 см куб. Конструкция перечисленных моторов одинакова, разница заключается только в размерах цилиндропоршневой группы, коленчатого вала и шатунов. На всех силовых агрегатах шестерни газораспределительного механизма (ГРМ) приводятся в движение двухрядной цепью. Последняя постепенно вытягивается и нуждается в периодической подтяжке, минимальный ресурс детали — 100 тыс. км пробега. Когда натягивание не даёт результата, цепной привод меняется целиком — вместе с шестерёнками.

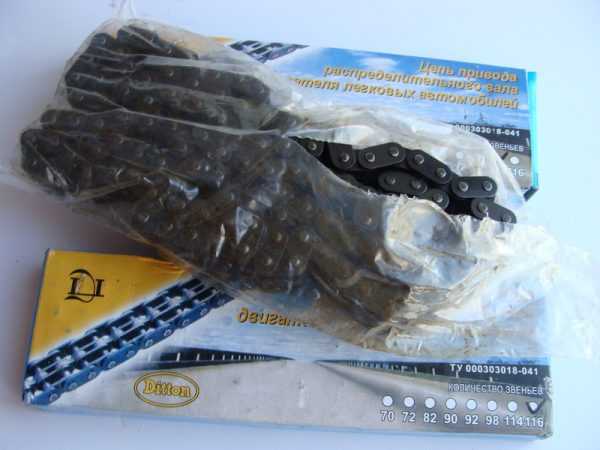

Как подобрать цепь по длине
При покупке новой запчасти нужно учитывать один параметр — длину, определяемую числом звеньев. Указанная величина зависит от типа двигателя, установленного на конкретном авто. У моторов рабочим объёмом 1,5 и 1,6 л (модификации ВАЗ 21061 и 2106) ход поршня составляет 80 мм, а в силовых агрегатах 1,3 л (ВАЗ 21063) этот показатель равен 66 мм. Соответственно, блоки двигателей 1,5 и 1,6 л выше, а цепь — длиннее:
- версии ВАЗ 21061 и 2106 — 116 секций;
- ВАЗ 21063 — 114 звеньев.
Количество секций новой запчасти можно выяснить без изнурительного пересчёта. Уложите цепь на плоскую поверхность, чтобы соседние звенья соприкасались. Если крайние секции выглядят одинаково, в цепи 116 звеньев. Деталь из 114 частей выдаёт одно последнее звено, повёрнутое под углом.
Диагностика и регулировка/ремонт
Основанием для диагностики редуктора заднего моста является появившийся шум сзади автомобиля. Это может быть признаком износа устройства. Если появляется гул, то это говорит о том, что редуктор пришел в негодность и требует капитального ремонта, при котором придется поменять почти все детали. Чтобы не допускать этого состояния, надо вовремя делать диагностику при малейшем шуме.
Как правило, различные виды шумов появляются при определенных скоростях. По каждому виду шума можно определить, какие отклонения и с какими деталями или узлами они связаны. При появлении шума в заднем мосту следует проверить состояние ведущего моста и редуктора при разных режимах движения: движение с места, ускорение, движение на малых скоростях и др. Шумы при проведении таких испытаний можно разделить на следующие виды:
- непрерывный шум со стороны задних колес;
- шум при разгоне автомобиля;
- шум при торможении (замедленном движении);
- шум, возникающий на поворотах.
Проведя диагностику с помощью смены режимов движения можно установить причину неполадок и примерно составить объем ремонтных работ.
Если редуктор вышел из строя, то есть два пути решения проблемы: заменить полностью агрегат или найти неисправную деталь и заменить ее. Для выполнения процедуры замены понадобится стандартный набор инструментов. В первую очередь из корпуса агрегата надо слить масло. Для этого откручивается сливная пробка в нижней части заднего моста. Далее снимаются задние колеса, тормозные барабаны, колодки. С помощью торцевого ключа откручиваются крепления полуосей. Затем демонтируются полуоси.
При демонтаже карданного вала есть некоторые особенности. Перед откручиванием болтов, удерживающих вал, надо отметить положение фланца кардана и фланца редуктора относительно друг друга, чтобы правильно их установить при обратной сборке для исключения дисбаланса. Гайки при сборке надо будет заменить на новые, чтобы они не ослабли и не оборвался карданный вал при движении автомобиля.
Теперь с помощью торцевым ключом откручиваются болты, которыми редуктор крепится к мосту. После всех этих процедур можно снимать старый агрегат и на его место ставить новый, либо отремонтированный и можно регулировать редуктор. Сборку надо выполнять строго в обратном порядке. Масло следует залить новое.
Регулировка редуктора заднего моста выполняется при появлении гула в задних колесах. Причиной появления гула могут быть постоянные нагрузки на автомобиль или механические повреждения. Начинать следует с визуального осмотра деталей. С машины снимаются подшипники, сальники, сателлиты, фланцы и оси. Все детали надо промыть в керосине и сделать визуальный осмотр. Если обнаружено повреждение даже одного зубца, деталь надо менять на новую.
После осмотра и замены деталей собирается редуктор. Сначала устанавливается ведущая шестерня с регулировочной шайбой, распорной втулкой, подшипниками и фланцем. Для затягивания гайки используется специальный ключ со встроенным динамометром. Гайку надо затягивать на 1 Ньютон. Далее в корпус дифференциала устанавливается ведомая шестерня и затягиваются болты. Теперь необходимо отрегулировать люфт. Когда все установлено, гайки следует затянуть до минимума. Далее проворачивается ведомая, затем проверяем ее на наличие небольшого люфта. Он необходим в качестве запаса, когда разогреется редуктор, чтобы во время движения ничего не лопнуло.
На заключительном этапе проверяются все расстояния между болтами, удерживающими гайки. Проверив с помощью штангенциркуля расстояния, с обратной стороны плоскости затягиваются гайки на одинаковую величину. При этом все время проверяем расстояния между болтами, они не должны изменяться более 1,5-2 мм. Если все в порядке, снова проверяется люфт шестеренки, он должен быть таким, каким мы его выставили. На этом регулировка заканчивается.
ЗАМЕНА САЛЬНИКОВ
Необходимость в замене сальников возникает при появлении течи масла из корпуса коробки передач. Из строя может выйти как передняя, так и задняя манжета. В этом случае уплотнители потребуется заменить.
САЛЬНИК ПЕРВИЧНОГО ВАЛА
Если были замечены признаки повреждения сальника первичного вала, т. е. появились следы течи смазки в области картера механизма сцепления, то вероятной причиной является выход из строя манжеты первичного вала. Течь масла может появиться также из двигателя при износе заднего сальника коленвала. Для того чтобы определить, откуда именно подтекает масло, можно попытаться выяснить это по запаху, поскольку моторная смазка отличается от трансмиссионной.
Сальник первичного вала КПП установлен в картере механизма сцепления
ОПИСАНИЕ И РАЗМЕРЫ
Сальник первичного вала коробки передач ВАЗ 2101 имеет такие размеры: 28x47x8 мм, что соответствует внутреннему и наружному диаметру, а также толщине обоймы.
ЗАМЕНА САЛЬНИКА ПЕРВИЧНОГО ВАЛА
Чтобы заменить манжету на первичном валу, потребуется демонтировать коробку с машины и снять картер сцепления.Затем, используя наставку, выбиваем из корпуса сальник и вынимаем его пассатижами. Для установки новой детали потребуется подходящая по размеру оправка и молоток.
Для замены сальника первичного вала потребуется демонтировать КПП, снять картер сцеления и выбить поврежденный элемент. Новая манжета устанавливается в обратном порядке
САЛЬНИК ВТОРИЧНОГО ВАЛА
При выходе из строя сальника вторичного вала появляются следы течи масла в задней части КПП. В этом случае деталь нуждается в замене.
ОПИСАНИЕ И РАЗМЕРЫ
Манжета вторичного вала имеет такие размеры: 32x56x10 мм
При покупке уплотнителя на эти параметры следует обращать внимание, чтобы по ошибке не взять деталь другой размерности
ЗАМЕНА САЛЬНИКА ВТОРИЧНОГО ВАЛА
На вторичном валу коробки ВАЗ 2101, по сравнению с первичным, сальник меняется гораздо проще, поскольку в демонтаже агрегата нет необходимости. К предварительным мероприятиям относится снятие кардана вместе с эластичной муфтой. После этого выполняют следующие действия:
- Демонтируем центрирующее кольцо со вторичного вала.
- Снимаем стопорный элемент.
- Откручиваем гайку на 30.
- Снимаем фланец съёмником или сбиваем его молотком.
- Старый сальник поддеваем отвёрткой и извлекаем его из задней части КПП.
- Новую манжету запрессовываем подходящим отрезком трубы.
КПП и задний мост классики ВАЗ 2107 2106 2101 2105
Казалось бы, на классике ваз улучшить уже ничего не получится. Однако есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я,2я,3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44. Как узнать передаточное число редуктора? Поднимаете заднее колесо, ставим на нейтралку, делаем 10 оборотов колеса и считаем обороты кардана.
Число оборотов кардана
Что дает передаточное число? Чем оно больше, тем меньше скорость на всех передачах при одинаковых оборотах. На стандартных шестерках с двигателем 1500 ставят на заводе кпп 2105 и мост 4.1. Если двигатель 1600 то кпп родная (2106), мост — 3,9 или 4,1.
Допустим, что на всех машинах резина 175/65R13. Посмотрим теперь на график зависимости скорости авто от оборотов двигателя (все время на графиках зеленым цветом будет обозначена стандартная 1500 с коробкой 2105 и мостом 4,1. Почему — потому что таких больше чем всех остальных).

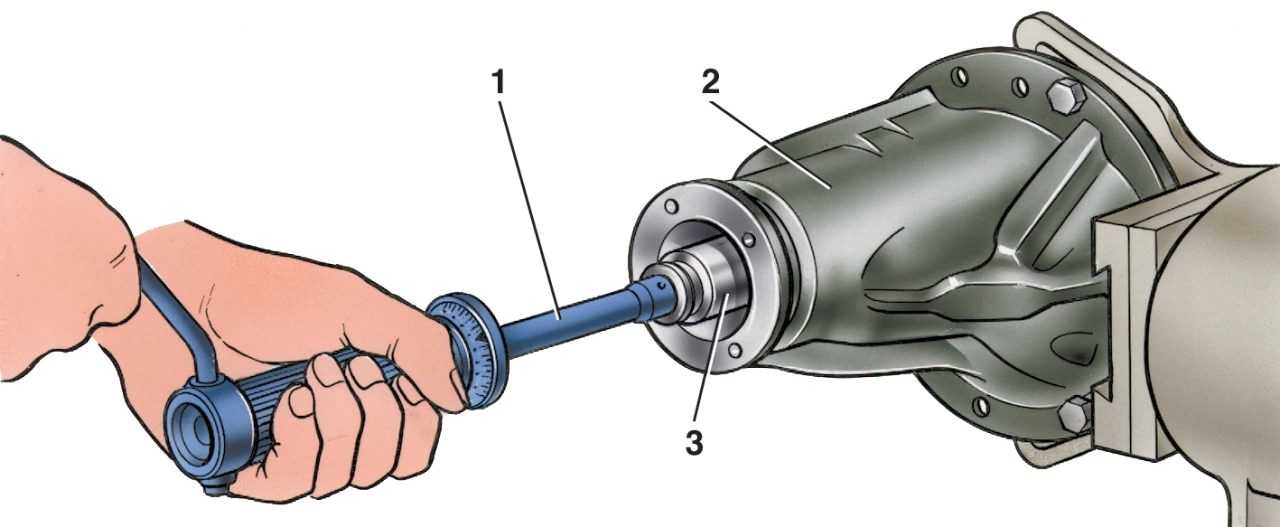

7.4.14. Замена сальника ведущей шестерни
Определение состояние сальника
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||
|
Замена сальника
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||
|
Фазовращатели и их функция
Большинство новых двигателей оснащено фазовращателями, которые дают возможность выполнять корректировку работы силового агрегата на основе числа оборотов коленвала. Это необходимо для того, чтобы получить максимальный вращательный момент в большем диапазоне оборотов.
Если взять любое руководство по эксплуатации авто, то в нем будут указаны такие характеристики, как мощность двигателя в лошадиных силах и максимальный вращательный момент, который мотор способен выдавать при определенных оборотах коленвала в минуту.
Вот взять, к примеру, распространенную модель «Рено-Логан». Двигатель способен выдавать при 6 тыс. оборотах коленвала 170 лошадиных сил. Максимальный крутящий момент составляет 270 Нм при 3250 об/мин. Из этих цифр видно, что показателя максимального вращательного момента можно достичь уже при средних оборотах. А наибольшая мощность становится доступной лишь после 6000 об/мин. Если такой мотор оснастить системой фазовращателей, у него будет более широкий диапазон, при котором двигатель выдаст самый высокий вращательный момент, а не тот, который заложен в конструкцию производителем.

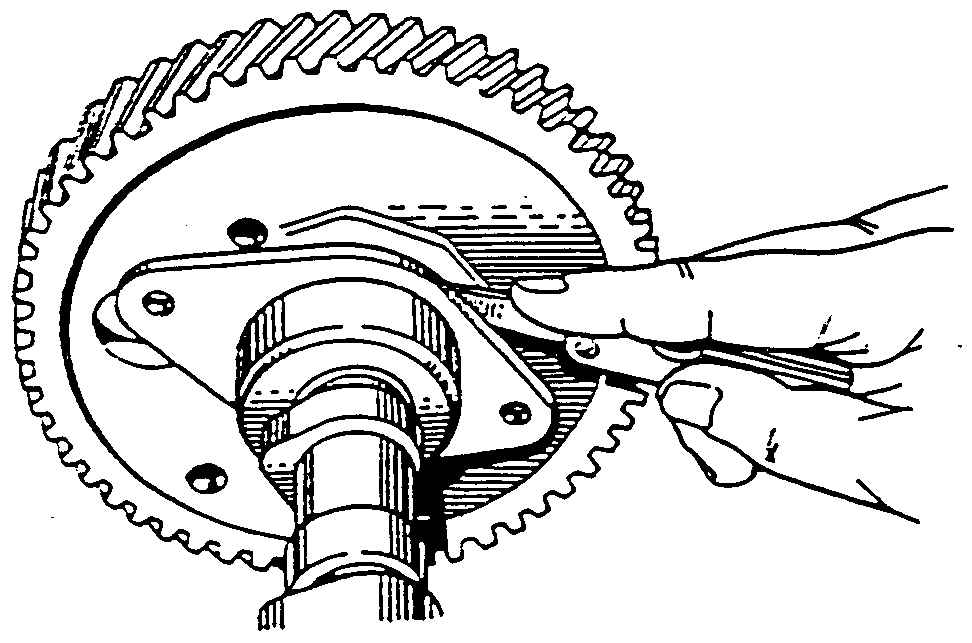

Разрезная шестерня распредвала выполняет примерно такие же функции, что и фазовращатель. Эта деталь имеет схожую конструкцию, что и распределительный вал. Она может поворачиваться на определенные углы вперед либо назад.
Регулировка редуктора заднего моста ВАЗ
Если главная пара в редукторе изношена, она подлежит замене. Но просто поставить на место шестерни нельзя, зазоры в них обязательно нужно отрегулировать. Всего выполняются два вида основных регулировок:

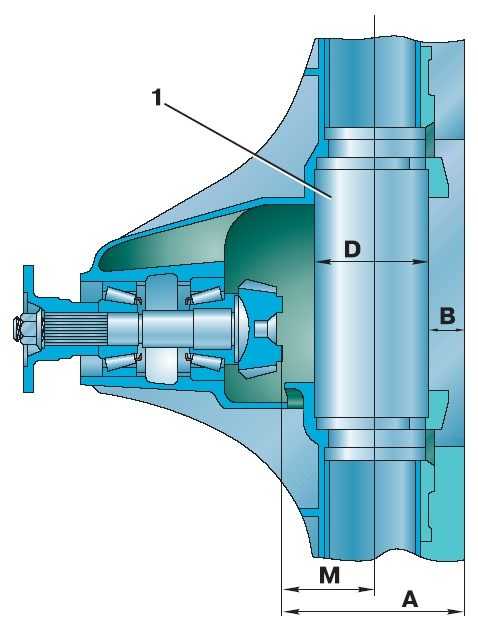

- подбирается толщина регулировочной втулки (шайбы) под хвостовик (ведущую шестерню). Шайба может иметь толщину от 2,6 мм до 3,5 мм;
- регулируется зазор между шестернями главной пары двумя регулировочными гайками корпуса дифференциала.

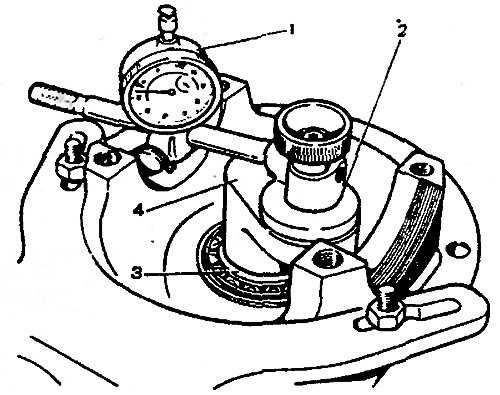

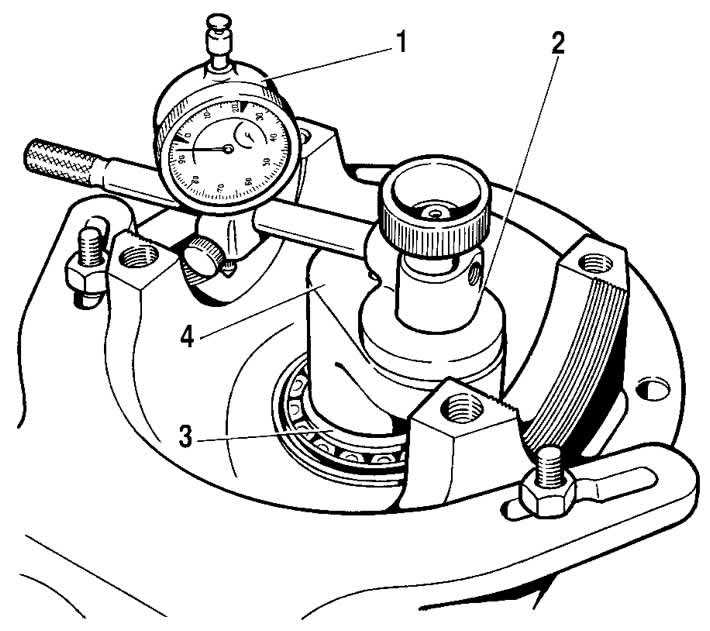

Шайба для хвостовика подбирается с таким расчетом, чтобы вал с ведущей конической шестерней крутился в корпусе редуктора без люфтов с усилием от руки (0,3-0,4 кг). При этом гайку хвостовика следует затягивать с усилием от 12 до 26 кг, обычно производят затяжку 18-19 кг.

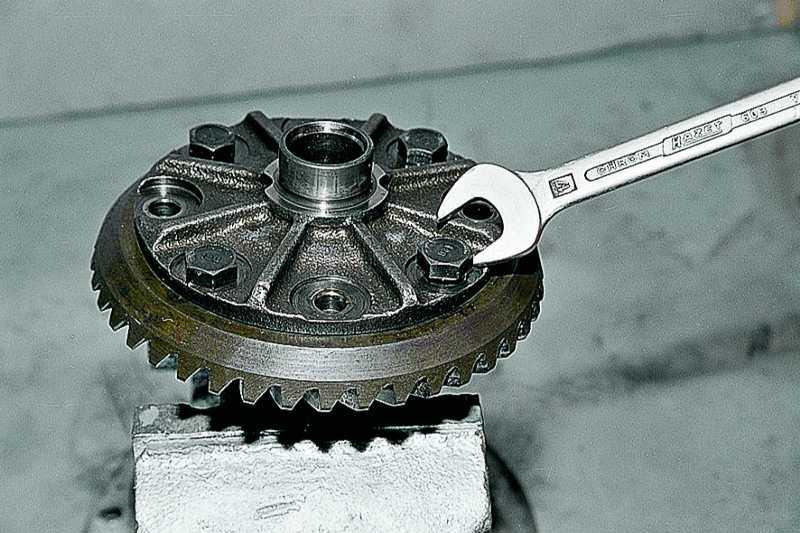

После установки хвостовика на место ставится корпус дифференциала с закрепленной на нем планетарной шестеренкой. Крепится корпус двумя крышками (4 болта, вороток с головкой на 17). С боков подшипников закручиваются регулировочные гайки, дифференциал устанавливают так, чтобы между шестернями главной пары был люфт, «планетарка» не должна быть зажата. Перемещением регулировочных гаек вправо и влево шестерня хвостовика подводится к шестеренке планетарки. Регулировкой подбирается момент, когда зазор между шестеренками практически исчезает.
Последний этап – регулировка преднатяга дифференциальных подшипников, с боков подтягиваются регулировочные гайки. Такую работу необходимо производить с индикатором, прибор должен показывать от 0,14 до 0,18 мм, зазор между шестернями должен быть в пределах 0,08-0,13 мм. После произведенной операции регулировочные гайки, чтобы они не поворачивались, фиксируются пластинами.
Следует отметить, что регулировка редуктора заднего моста ВАЗ – дело очень непростое, и лучше его доверять профессионалам.
ГРМ с цепным приводом на ВАЗ 2101
На «копейке», как всех остальных моделях «классики», стоит цепной привод ГРМ. Механизм состоит из двухрядной металлической цепи и дополнительных элементов, обеспечивающих её натяжение и предотвращающих колебания. От целостности и исправности каждой детали механизма напрямую зависит слаженная работа мотора. Цепной привод соединяет коленчатый и распределительный вал и обеспечивает их синхронную работу. При вращении валов в движение приводятся поршни в цилиндрах двигателя, а также своевременно открываются и закрываются клапаны в головке блока цилиндров (ГБЦ).
Основными элементами привода ГРМ ВАЗ 2101 являются цепь, успокоитель, башмак, натяжитель и звёздочки
Успокоитель
Успокоитель выполняет функцию гашения колебаний цепи. Без него цепь может перескочить или слететь со звёздочек механизма газораспределения. При поломках успокоителя привод может попросту оборваться. Такая неприятность возможна при больших оборотах мотора. При обрыве цепи повреждаются поршни и клапаны, что требует дорогого ремонта. Поэтому за состоянием успокоителя нужно следить и своевременно выполнять его замену. Деталь представляет собой прочную металлическую пластину, на которой есть специальные отверстия для крепежа.
Успокоитель цепи гасит её колебания при работе мотора
Напротив успокоителя располагается башмак, который также отвечает за успокоение и натяжку цепи. Он изготовлен из специального полимерного материала, который наделяет деталь высокой износостойкостью.
Башмак натяжителя отвечает за натяжение цепи и гашение колебаний вместе с успокоителем
Натяжитель
Устройство натяжения цепного привода «копейки» предотвращает ослабление цепи при работе мотора. Элемент бывает нескольких видов:
- автоматический;
- механический;
- гидравлический.
Автоматические натяжители начали выпускать недавно, но в отношении этой детали уже можно отметить плюсы и минусы. Основным положительным моментом является отсутствие необходимости производить периодическую регулировку, т. е. привод постоянно находится в натяжении. Из минусов отмечают довольно быстрый выход из строя и высокую стоимость детали. К тому же, исходя из отзывов автолюбителей, автонатяжитель не очень хорошо натягивает цепь.
Работа гидравлических устройств основана на подаче масла под давлением от системы смазки мотора. При такой конструкции водителю нет надобности беспокоиться о периодической подтяжке цепи. Однако со временем деталь может давать сбои, которые проявляются в виде подклинивания механизма.
На ВАЗовской «классике» используется натяжитель механического типа. Деталь имеет существенный недостаток: со временем она засоряется мелкими частичками, плунжер подклинивает и устройство теряет способность производить натяжку.
Натяжитель цепи предназначен для постоянного удержания цепи в натянутом состоянии
Цепь
Одним из ключевых элементов цепного привода ГРМ является сама цепь, изготовленная из металла и имеющая определённое количество звеньев: на ВАЗ 2101 их 114. По сравнению с ремённым приводом цепь более надёжна и имеет больший срок эксплуатации.
Цепь считается более надёжным элементом по сравнению с ремнём
В зависимости от качества цепи и условий эксплуатации автомобиля её замена производится раз в 60–100 тыс. км. Бывают случаи, что деталь выхаживает и 200 тыс. км, но рисковать вряд ли стоит, потому что поломка цепи обернётся гораздо более дорогостоящим ремонтом, чем её своевременная замена.
Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно
Расшифровка пометок
Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:
- Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
- Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.
При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике» , однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.
Как восстановить совпадение меток
При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.
Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.
- Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
- Вынуть цепочку.
- Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
- Провернуть распредвал до совпадения отметок на звезде и постели.
- Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
- Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.
Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.
Как одеть цепь
Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:
- Одеть на вал.
- Посмотреть на относительное расположение засверловки и прилива.
- Снять.
- Передвинуть на один зуб в нужную сторону.
Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.
Масло в КПП ВАЗ 2101
Масло в коробке передач «копейки», как и в любом другом агрегате автомобиля, нуждается в периодической замене. Но прежде чем выполнить эту процедуру, нужно знать, когда и как его заменить и какую смазку использовать.
Какое масло заливать в коробку ВАЗ 2101
Сегодня существует широкий выбор трансмиссионных масел для автомобилей. Разница между ними заключается в применяемых присадках, а, точнее, в их классах. Существуют следующие классы маркировок: от GL 1 до GL 5. Для КПП ВАЗ 2101 оптимальным вариантом считается масло класса GL 5 со степенью вязкости 85W90 или 80W90. Такая смазка предназначена для гипоидных передач, обеспечивает хорошее смазывание трущихся элементов даже при высоких нагрузках. К тому же масло GL 5 можно использовать не только для коробки передач, но и для заднего моста. Из производителей предпочтение следует отдавать тем, кто подходит по ценовому показателю.
В коробку передач ВАЗ 2101 необходимо заливать трансмиссионное масло класса GL5 вязкостью 85W90 или 80W90
Проверка уровня масла
Чтобы коробка исправно функционировала, уровень масла в картере всегда должен быть оптимальным. Его необходимо периодически проверять. При нормальном уровне смазки в коробке он должен быть наравне с нижним краем отверстия для заливки. Объем масла в картере КПП ВАЗ 2101 составляет 1,35 л.
Как часто менять масло в коробке ВАЗ 2101
Трансмиссионное масло хоть и редко меняется, но все же нужно знать, когда эта процедура необходима. Как правило, на «классике» её производят через 40–60 тыс. км. пробега либо через 3 года с момента заливки.
Как слить масло
Чтобы слить масло с КПП ВАЗ 2101, потребуется шестигранный ключ и подходящая по объёму ёмкость, например, обрезанная пластиковая бутылка. При помощи шестигранника отворачивают пробку сливного отверстия, которое расположено в нижней крышке картера коробки и сливают масло.
Для слива масла на КПП ВАЗ 2101 откручивают сливную пробку в нижней крышке коробки с помощью шестигранника
Сливную пробку протирают от грязи и заворачивают на место
Кроме этого, нужно обратить внимание на слитое масло и, если в нём присутствует металлическая пыль, нужно будет в кратчайшие сроки заняться ремонтом коробки
Как залить масло
Чтобы залить смазку в коробку передач, необходимо отвернуть пробку заливного отверстия ключом на 17 и очистить её от загрязнений. Масло заливают в нужном объёме при помощи специального шприца. Многие не отмеряют необходимый литраж смазки, а просто заливают её до тех пор, пока она не начнёт вытекать обратно. После заливки сразу же заворачивают пробку на место. Вместо шприца можно использовать самодельные приспособления, если есть желание и время на их изготовление.
Масло в коробку передач заливают с помощью специального шприца через маслозаливное отверстие

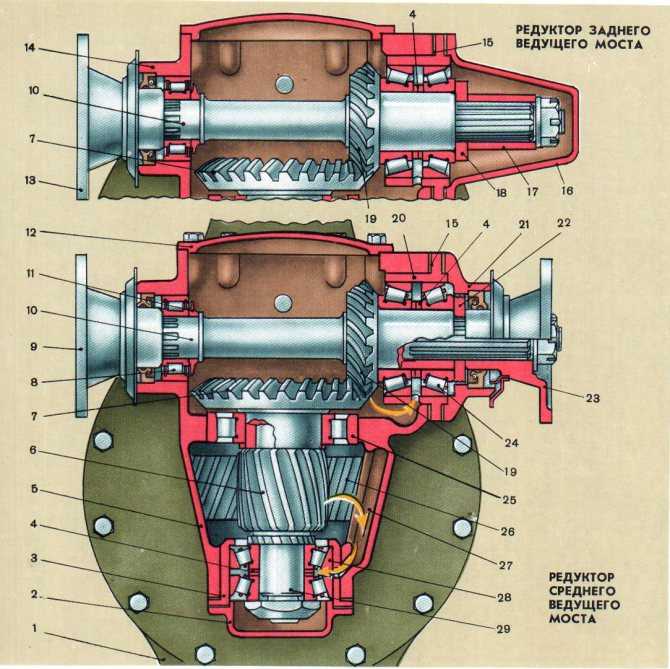

Принцип работы заднего моста

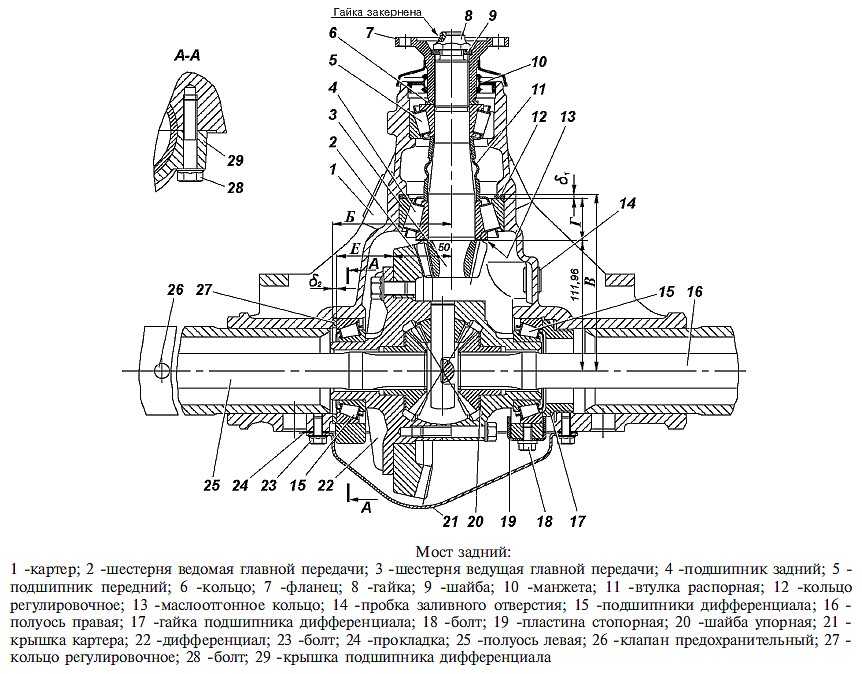

Задний мост служит для передачи крутящего момента на автомобиле от двигателя, через коробку передач, путем карданной передачи на задний мост, главную передачу, дифференциал, полуоси к ведущим колесам автомобиля.
Данные узлы и детали находятся в заднем мосту автомобиля, который состоит, соответственно, из двух главных деталей: пустотелой балки (включает в себя два штампованных кожуха, сваренных между собой) и картера, редуктора заднего моста.
Задние мосты машин ВАЗ 2101-2107 имеют практически одинаковое устройство и можно сказать унифицированы между собой. Исключение составляют задние мосты в полно приводных автомобилях, и переднееприводных автомобилях ВАЗ(и их модификаций).
Снятие редуктора заднего моста ВАЗ 2107
Перед снятием редуктора необходимо слить трансмиссионное масло, которое залито в задний мост ВАЗ 2107. Для этого надо подставить под сливное отверстие моста емкость для масла и выкрутить сливную пробку.
Важно: после ремонта следует залить в редуктор новое трансмиссионное масло. Последующий порядок действий такой:
Последующий порядок действий такой:
- выкрутить болты крепления кардана к фланцу редуктора;
- отстыковать заднюю часть кардана и опустить вниз;
- поддомкратить машину (если она не на подъемнике) и снять задние колеса;
- выкрутить направляющие винты тормозных барабанов;
- снять тормозные барабаны;
- открутить 4 болта крепления полуосей;
- вытащить полуоси, освободив редуктор;
- открутить 8 болтов крепления редуктора;
- извлечь редуктор.
Совет: после снятия полуосей стоит проверить состояние подшипников и при необходимости произвести их замену.
16-клапанные двигатели ВАЗ-2110-2112
Если регулировка разрезной шестерни выполняется для этих моторов, то вместе с ней рекомендуется также устанавливать тюнингованные распределительные валы. Ориентироваться следует на отметки, сделанные на заводе-изготовителе. По ним приблизительно настраивают закрытие/открытие клапанов. Затем в положение верхней мертвой точки подводят поршень на первом и втором цилиндрах. Также на шестерню аккуратно надевают ремень.
После этого необходимо установить индикаторы. Они помогут определить, как будут перемещаться клапаны. Нужно отыскать такое положение, при котором механизмы четвертого цилиндра окажутся полностью закрыты. Далее при помощи шестерни и индикатора настраивают закрытие. Затем можно закрутить фиксирующие болты, собрать силовой агрегат и выполнить тестовый заезд.
