Коробка передач ваз 2101: устройство, разборка и ремонт кпп

Устройство КПП ВАЗ-2101

Схема КПП ВАЗ-2101 показывает, что весь узел состоит из трех валов, которые помещены в корпус КПП. Несмотря на большое количество составных частей, КПП является сравнительно компактной. Отметим, что схема эта не полная, поскольку на ней не видно ползунов, фиксаторов и вилок переключения. Они располагаются в картере с другой стороны КПП.

Примерно так же и осуществляется включение все остальных ступеней. Чтобы предотвратить включение двух ступеней одновременно, водитель перед включением необходимой скорости сначала выводит из зацепления шестерни включенной ступени, то есть, сначала переводит рычаг в «нейтраль», а затем уже соединяет необходимые шестеренки.

Как заменить шестерни и синхронизаторы

Коробка переключения передач на ВАЗ 2107 — устройство сложное. Поэтому если нет уверенности в своих силах, лучше не начинать замену шестерёнок, а обратиться за этой услугой к мастерам.

Однако если было принято решение самостоятельно заменить износившиеся шестерни и синхронизаторы, нужно будет заранее подготовить необходимые инструменты и купить ремкомплект для замены.

Для работы понадобятся:

Замена шестерней и синхронизаторов на первичном, вторичном или промежуточном валах в целом проводится по одной и той же схеме:

Видео: инструкция по снятию шестерёнок с вала

Соответственно, установка новых элементов проходит в обратной последовательности.

Таким образом, ремонт коробки передач на ВАЗ 2107 простой задачей не назовёшь

Водителю нужно не только приложить максимум физических усилий, но ещё и действовать предельно осторожно, чтобы не повредить валу и его элементам. При неуверенности в своих силах лучше обратиться к специалистам автосервиса

Замена сальников

Необходимость в замене сальников возникает при появлении течи масла из корпуса коробки передач. Из строя может выйти как передняя, так и задняя манжета. В этом случае уплотнители потребуется заменить.

Сальник первичного вала

Если были замечены признаки повреждения сальника первичного вала, т. е. появились следы течи смазки в области картера механизма сцепления, то вероятной причиной является выход из строя манжеты первичного вала. Течь масла может появиться также из двигателя при износе заднего сальника коленвала. Для того чтобы определить, откуда именно подтекает масло, можно попытаться выяснить это по запаху, поскольку моторная смазка отличается от трансмиссионной.


Сальник первичного вала КПП установлен в картере механизма сцепления

Описание и размеры

Сальник первичного вала коробки передач ВАЗ 2101 имеет такие размеры: 28x47x8 мм, что соответствует внутреннему и наружному диаметру, а также толщине обоймы.

Замена сальника первичного вала

Чтобы заменить манжету на первичном валу, потребуется демонтировать коробку с машины и снять картер сцепления. Затем, используя наставку, выбиваем из корпуса сальник и вынимаем его пассатижами. Для установки новой детали потребуется подходящая по размеру оправка и молоток.


Для замены сальника первичного вала потребуется демонтировать КПП, снять картер сцеления и выбить поврежденный элемент. Новая манжета устанавливается в обратном порядке

Сальник вторичного вала

При выходе из строя сальника вторичного вала появляются следы течи масла в задней части КПП. В этом случае деталь нуждается в замене.

Описание и размеры

Манжета вторичного вала имеет такие размеры: 32x56x10 мм

При покупке уплотнителя на эти параметры следует обращать внимание, чтобы по ошибке не взять деталь другой размерности

Замена сальника вторичного вала

На вторичном валу коробки ВАЗ 2101, по сравнению с первичным, сальник меняется гораздо проще, поскольку в демонтаже агрегата нет необходимости. К предварительным мероприятиям относится снятие кардана вместе с эластичной муфтой. После этого выполняют следующие действия:

  1. Демонтируем центрирующее кольцо со вторичного вала.
  2. Снимаем стопорный элемент.
  3. Откручиваем гайку на 30.
  4. Снимаем фланец съёмником или сбиваем его молотком.
  5. Старый сальник поддеваем отвёрткой и извлекаем его из задней части КПП.
  6. Новую манжету запрессовываем подходящим отрезком трубы.

КПП ВАЗ 2107: что это такое

Что такое КПП в конструкции автомобиля? Аббревиатура «КПП» расшифровывается как «коробка переключения передач». Так называется агрегат, который призван изменять частоту крутящего момента.

Назначение КПП — выполнять функцию преобразования величины крутящего момента, которая идёт от мотора, с передачей этой энергии трансмиссии. Только так возможно переключение скоростей по нарастающей.

КПП на ВАЗ 2107 появилась в 1982 году вместе с новой моделью в линейке АвтоВАЗа — «семёркой». Конструктивно и практически эта коробка и по сей день считается самым продвинутым агрегатом среди классических механических КПП.

Впервые пятиступки стали устанавливать именно на ВАЗ 2107

Устройство коробки передач

На ВАЗ 2107 устанавливается пятиступенчатая коробка передач, то есть изменения частоты крутящего момента возможны в пяти позициях. При этом пять передач позволяют с разной скоростью ехать вперёд, а шестая считается задней и включается в тот момент, когда водителю необходимо сдать назад.

Схема переключения этих передач ничем не отличается от классической четырёхступенчатой, которая устанавливалась на более ранние модели ВАЗ. Водителю достаточно выжать педаль сцепления и передвинуть рычаг переключения скоростей в нужную позицию.

Внешне устройство коробки не позволяет понять внутренней конструкции элементов

Надо заметить, что конструктивно коробка на «семёрке» является довольно-таки сложным прибором, поэтому диагностику и ремонт этого устройства обычно доверяют только профессионалам. Однако основные параметры «семёрочная» коробка переняла у «пятёрочной», так как конструкторы АвтоВАЗа брали за основу новой коробки КПП с ВАЗ 2105.

Таблица: соотношения передаточного числа на ВАЗ 2105 и ВАЗ 2107

Модель ВАЗ 2105 ВАЗ 2107
Главная пара 4.3 4.1 / 3.9
1-я передача 3.667 3.667
2-я 2.100 2.100
3-я 1.361 1.361
4-я 1.000 1.000
5-я 0.801 0.820
Задняя 3.530 3.530

Говоря об общей конструкции КПП на ВАЗ 2107, следует иметь ввиду, что внешне она имеет форму закрытого корпуса. При этом полностью закрыты только три её стороны (для этого используются специальные прочные крышки), а четвёртая сторона короба «перерастает» в ручку переключения передач. Все крышки плотно прилегают к коробке, места их соединений загерметизированы.

В составе КПП насчитывается до 40 элементов

Основные же элементы переключения скоростей «прячутся» в корпусе КПП:

  • первичный вал (на нём установлены четыре приводные шестерни и синхронизаторы);
  • вторичный вал (на его поверхности крепятся сразу десять шестерёнок);
  • промежуточный вал.

Рассмотрим каждый элемент в отдельности, чтобы понимать хотя бы общий принцип конструкции и работы коробки передач.

Первичный вал

Уже по названию можно понять, что первичный вал — это основополагающий элемент коробки. Конструктивно вал является одним целым с четырьмя зубчатыми шестерёнками и вместе с ними вращается на подшипнике. Сам же вращающийся подшипник зафиксирован в нижней части коробки и для надёжности соединения уплотнён сальником.

Все шестерни, размещённые на валу, имеют разные габариты для удобства соединения

Вторичный вал

Можно сказать, что вторичный вал является как бы логическим продолжением первичного в пространстве корпуса. На нём стоят шестерни 1-ой, 2-ой и 3-ей передач (то есть все нечётные). Все десять шестерёнок на этом валу имеют различные габариты, поэтому и обеспечивают преобразование величины крутящего момента.

Вторичный вал так же, как и первичный, вращается на подшипниках.

Вторичный вал можно назвать основным элементом КПП из-за повышенных нагрузок, которые приходятся на его шестерни

Промежуточный вал

Основная задача этого элемента — служить своеобразной «прослойкой» между первичным и вторичным валами. На нём также имеются шестерни, являющиеся с валом единым целым, через которые и передаётся передача крутящего момента от одного вала к другому.

Главная задача этого элемента — стыковать между собой работу первичного и вторичного валов

Набор вилок

Простота переключения передач во время движения предоставляется набором вилок. Их приводит в движение рычаг переключения. Вилки нажимают на ту или иную шестерню определённого вала, заставляя механизм работать.

Через вилку происходит переключение скоростей автомобиля

Замена коробки передач на ВАЗ 2101-ВАЗ 2107

Примечание! Большинство из вышеперечисленных проблем можно так же устранить посредством ремонта коробки, поэтому подумайте прежде чем покупать новую коробку передач и менять её, вить можно заменить лишь отдельно её комплектующие! (О том как отремонтировать коробку, см. в статье: «Ремонт коробки передач на ВАЗ»)

3. Ещё неисправность может быть в самом приводе сцепления, а именно из-за сломанного привода сцепления, педаль сцепления в полностью выжатом состоянии не будет работать вообще, или же при изношенном приводе сцепления, при выжимании педали скорости могут так же тяжело переключаться и переключаться с характерным для этого хрустом. (Более подробную информацию, см. в статье под названием: «Замена сцепления», в этой статье вы найдёте рубрику под названием: «Когда нужно менять сцепление», так вот подробно изучите эту рубрику и вы будете знать какие признаки будут указывать на износ сцепления)

Особенности скоростной коробки «Жигулей»


Вид КПП снаружи


Вид изнутри

Первые «Жигули» (ВАЗ 2101) производитель комплектовал коробкой 2101. В середине 1970-х появился новый вариант 2106, а в 1979 г. – КПП (ВАЗ 2105). Данные машины могут комплектоваться несколькими видами КПП, отличающиеся между собой тягой, динамикой.


Строение КПП

Коробку передач «Жигулей» отличают небольшие габариты. Среди основных элементов устройства стоит выделить – три вала (первичный, вторичный, промежуточный).

Сальник первичного вала КПП отличают компактные габариты. При этом он рассчитан на длительный ресурс эксплуатации. Меняющиеся передаточные числа КПП ВАЗ 2101 позволяют машине эффективно передвигаться по дороге с разной скоростью.

Шестерни коробки имеют прямые и косые зубья. Присутствуют кольца синхронизаторов, благодаря которым отмечается легкость управления машиной, оперативно осуществляется смена скоростей. Коробка на ВАЗ 2101 соединяется с силовой установкой через сцепление.

К трансмиссии относится кулиса, обеспечивающая связь рычага переключения передач с стержневидным штоком. Средней ресурс эксплуатации данной запчасти – 100000 км пробега.

Сочетания передаточных чисел КПП ВАЗ обеспечивают транспорту должную тягу на 1 ступени и максимальное ускорение на 4.

Процесс ремонта

Далее следует аккуратно раскрутить все болты крепления, последовательно высвобождая детали.

Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены

Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей. Кроме того, перед разборкой трансмиссии подготовьте необходимые инструменты: ударную отвертку, трехзахватный съемник, ключи разных диаметров и динамометрический ключ. Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.

После того, как все детали проверены и заменены, можно приступать к сборке КПП, проводя все действия в обратном порядке. В случае, если детали подверглись слишком сильному износу и замена отдельных узлов уже не помогает, может потребоваться полная замена коробки передач на автомобиле ВАЗ 2107.

Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.

Автомобиль ВАЗ 2107 оснащается двумя видами коробок передач, одна из которых четырехступенчатая, а вторая пятиступенчатая. Рано или поздно данные устройства начинают давать сбои, в результате чего управлять автомобилем становится практически невозможно. В данном материале выясним, что представляет собой ремонт обоих видов КПП на ВАЗ 2107, в чем отличия этих двух механизмов, и когда требуется проведение ремонтных работ.

Особенности скоростной коробки «Жигулей»

Вид КПП снаружи Вид изнутри Первые «Жигули» (ВАЗ 2101) производитель комплектовал коробкой 2101. В середине 1970-х появился новый вариант 2106, а в 1979 г. – КПП (ВАЗ 2105). Данные машины могут комплектоваться несколькими видами КПП, отличающиеся между собой тягой, динамикой.

Строение КПП

Коробку передач «Жигулей» отличают небольшие габариты. Среди основных элементов устройства стоит выделить – три вала (первичный, вторичный, промежуточный).

Сальник первичного вала КПП отличают компактные габариты. При этом он рассчитан на длительный ресурс эксплуатации. Меняющиеся передаточные числа КПП ВАЗ 2101 позволяют машине эффективно передвигаться по дороге с разной скоростью.

Шестерни коробки имеют прямые и косые зубья. Присутствуют кольца синхронизаторов, благодаря которым отмечается легкость управления машиной, оперативно осуществляется смена скоростей. Коробка на ВАЗ 2101 соединяется с силовой установкой через сцепление.

К трансмиссии относится кулиса, обеспечивающая связь рычага переключения передач с стержневидным штоком. Средней ресурс эксплуатации данной запчасти – 100000 км пробега.

Сочетания передаточных чисел КПП ВАЗ обеспечивают транспорту должную тягу на 1 ступени и максимальное ускорение на 4.

Из 4-ступенчатой коробки в 5-скоростную

Напоследок рассмотрим такой вопрос, как переделка КПП с 4-х степеней на 5 ВАЗ-2105. Такая доработка вполне возможна, поскольку при создании пятиступки основой для нее выступила 4-скоростная версия. Но при этом придется заменить часть составных компонентов, взятых от 5-скоростной КПП, а именно:

  • Задняя крышка;
  • Промежуточный вал (с отверстием под крепление блока шестерен 5-й передачи);
  • Вторичный вал (в 5-ступенчатой версии он немного короче);
  • Блок шестерен 5-й скорости;
  • Ось промежуточной шестерни заднего хода;
  • Комплект штоков вместе с вилкой включения 5-й и задней передач;
  • Механизм переключения передач (кулиса);
  • Датчик включения фонаря заднего хода;
  • Кронштейн крепления силового агрегата;

Далее достаточно 4-ступенчатую коробку полностью разобрать, а собрать ее уже как 5-скоростную с использованием указанных составных частей.

Неисправности коробки передач ВАЗ-2107

Перед тем как браться за ремонт сцепления, коробки передач или связанных с ними рычажных механизмов, если причина неисправности неочевидна, то необходимо определить их состояние и возможную причину неисправности

Неисправности сцепления и ручной коробки передач обнаруживаются трудностями переключения, такими, как максимальное усилие при переключении, лязг зубчатой передач и, трение со скрипом или блокировка.

Когда какое-либо из этих состояний обнаружено, должен быть произведен внимательный анализ и сделаны следующие проверки и регулировки перед тем, как разбирать сцепление или коробку передач для ремонтных работ.

Принцип работы механической коробки передач


Механическая коробка передач Принцип работы механической КПП следующий: крутящий момент от двигателя через сцепление передается на первичный вал коробки передач, далее преобразуется при помощи пар взаимодействующих между собой шестерен и затем передается на колеса. Каждая пара шестерен (ступень) имеет определенное передаточное число, которое преобразует скорость вращения и крутящий момент коленвала двигателя. Передаточное число определяется отношением количества зубьев у выходной и входной шестерен в паре. В свою очередь, количество зубьев напрямую зависит от размера самой шестерни: чем больше зубьев — тем больше диаметр шестерни. Например, у первой передачи самое большое передаточное число, и, следовательно, входная шестерня (на первичном валу) имеет минимальный размер, а выходная — максимальный.

Движение автомобиля, оснащенного МКПП, всегда начинается с первой передачи. Исключение составляют тяжелые грузовики — там это можно делать со второй передачи. Для этого необходимо вручную перевести селектор рычага в соответствующее положение. Переход на повышенные передачи осуществляется последовательным переключением передач друг за другом.

Замена шестеренок и синхронизаторов

Работа по замене шестерен и синхронизаторов одна из сложных при ремонте коробки. Существует стандартный ремкомплект, содержащий все необходимые детали, помогающий справиться с поставленной задачей. Желательно подготовить специальный инструмент.

Меняются шестерни и синхронизаторы на первичном и вторичном валах практически одинаково.

Процесс происходит следующим образом:

  • вынуть вал из коробки;
  • зажать вал в тиски, обвернув чем-нибудь мягким;
  • снять с вала стопорное кольцо специальным приспособлением или отверткой:
  • спрессовать с вала подшипники;
  • убрать вал с тисков, поместить его вертикально, уперев первую шестерню на две опоры;
  • аккуратно спрессовать шестерню с вала;
  • аналогичные операции сделать с остальными шестернями и синхронизаторами.

Снятие и замена шестерни пятой передачи происходит иначе.

На видео хорошо показано и рассказано как это сделать:

(Способы устранения)

Шум в коробке передач

Износ подшипников, шестерен и синхронизаторов

Заменить изношенные детали

Недостаточный уровень масла в коробке передач

Заменить подшипники или детали, фиксирующие их

Затрудненное переключение передач

Неполное выключение сцепления

См. табл. Неисправности сцепления

Заедание сферического шарнира

Зачистить сопрягающиеся поверхности шарнира

– Деформация рычага переключения передач

Устранить деформацию рычага переключения или заменить новым

Тугое движение штоков вилок (заусенцы, загрязнение гнезд штоков, заклинивание блокировочных сухарей)

Отремонтировать или заменить изношенные детали

Тугое движение скользящих муфт на ступицах при загрязнении шлицев синхронизаторов

Очистить или заменить поврежденные детали

Деформация вилок переключения передач

Выправить вилки, при необходимости заменить

Самопроизвольное выключение или нечеткое включение передач

Износ шариков и гнезд штоков, снижение упругости пружин фиксаторов

Заменить поврежденные детали новыми

Износ блокирующих колец синхронизаторов

Заменить изношенные или поврежденные детали

Износ зубьев муфты синхронизатора

Заменить муфту или шестерню

Утечка масла

Износ сальников валов

Ослабление крепления крышек картера коробки передач, повреждение уплотнительных прокладок

Подтянуть гайки или заменить уплотнительные прокладки

Ослабление крепления картера сцепления к картеру коробки передач

Разборка и сборка КПП Ваз 2101

Установите вторичный вал с оправкой на пресс, подложите под шестерню третьей передачи опорные полукольца, и, нажимая оправкой на пружинную шайбу, снимите стопорное кольцо 2, затем пружинную шайбу, ступицу скользящей муфты переключения третьей и четвертой передач и шестерню тертьей передачи.

Устройство вторичного вала Ваз 2101: 1 – стопорное кольцо; 2 – пружинная шайба; 3 – ступица синхронизатора; 4 – муфта синхронизатора; 5 – стопорное кольцо; 6 – блокирующее кольцо синхронизатора; 7 – пружина синхронизатора; 8 – шайба; 9 – шестерня III передачи; 10 – вторичный вал; 11 – шестерня II передачи; 12 – шайба; 13 – пружина синхронизатора; 14 – блокирующее кольцо; 15 – стопорное кольцо; 16 – ступица синхронизатора; 17 – муфта синхронизатора; 18 – стопорное кольцо; 19 – блокирующее кольцо синхронизатора; 20 – пружина синхронизатора; 21 – шайба; 22 – шестерня I передачи; 23 – втулка шестерни I передачи; 24 – подшипник; 25 – шестерни заднего хода; 26 – пружинная шайба; 27 – стопорное кольцо; 28 – шестерня привода спидометра; 29 – задний подшипник; 30 – сальник; 31 – фланец эластичной муфты; 32 – гайка; 33 – уплотнитель; 34 – центрирующее кольцо; 35 – стопорное кольцо.

Разборка и сборка КПП Ваз 2101

Установите вторичный вал с оправкой на пресс, подложите под шестерню третьей передачи опорные полукольца, и, нажимая оправкой на пружинную шайбу, снимите стопорное кольцо 2, затем пружинную шайбу, ступицу скользящей муфты переключения третьей и четвертой передач и шестерню тертьей передачи.

Устройство вторичного вала Ваз 2101: 1 – стопорное кольцо; 2 – пружинная шайба; 3 – ступица синхронизатора; 4 – муфта синхронизатора; 5 – стопорное кольцо; 6 – блокирующее кольцо синхронизатора; 7 – пружина синхронизатора; 8 – шайба; 9 – шестерня III передачи; 10 – вторичный вал; 11 – шестерня II передачи; 12 – шайба; 13 – пружина синхронизатора; 14 – блокирующее кольцо; 15 – стопорное кольцо; 16 – ступица синхронизатора; 17 – муфта синхронизатора; 18 – стопорное кольцо; 19 – блокирующее кольцо синхронизатора; 20 – пружина синхронизатора; 21 – шайба; 22 – шестерня I передачи; 23 – втулка шестерни I передачи; 24 – подшипник; 25 – шестерни заднего хода; 26 – пружинная шайба; 27 – стопорное кольцо; 28 – шестерня привода спидометра; 29 – задний подшипник; 30 – сальник; 31 – фланец эластичной муфты; 32 – гайка; 33 – уплотнитель; 34 – центрирующее кольцо; 35 – стопорное кольцо.

Соотношения передаточных чисел на КПП

Седьмая модель «Жигулей» получила хороший вариант пятиступенчатой коробки. Конструкторы Волжского автозавода за прототип взяли коробку с ВАЗ 2105, заменили передаточное число главной пары редуктора с 4.3 на 4.1, далее на 3.9 и получили следующие соотношения передач.

  Главная 1 передача 2 передача 3 передача 4 передача 5 передача   Задний ход
   4,1/3,9     3,667     2,100      1,361     1,000     0,820     3,530

Передаточное число — это отношение числа зубьев ведомой шестерни к числу зубьев ведущей шестерни.

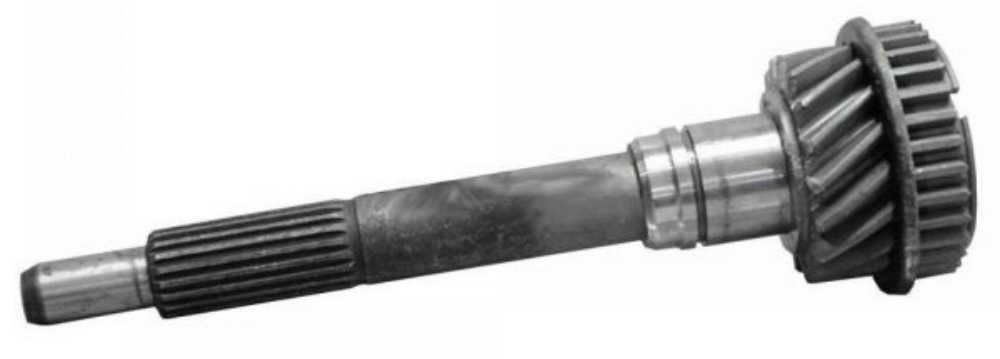

Первичный вал

Первичный вал передает вращающий момент с коленчатого вала двигателя через диск сцепления на коробку передач. Диск находится на шлицах передней части вала. На вал жестко посажена шестерня постоянного зацепления.

Для свободного вращения он уложен в два подшипника. Один подшипник находится в торце коленчатого вала, другой — в передней крышке коробки передач.

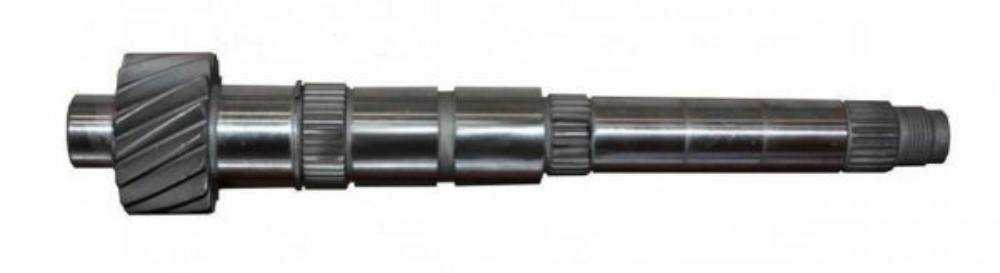

Вторичный вал

В сложном механизме КПП вторичный вал является заключительным этапом преобразования крутящего момента и передачи его на кардан. На этом валу свободно двигаются шестерни первых трех скоростей. При определенной передаче они заходят в соединения с шестернями промежуточного вала и обеспечивают нужный крутящий момент.

Вал уложен в подшипники, их три. Один запрессован в торец первичного вала, другой — в корпус коробки, третий — в заднюю крышку.

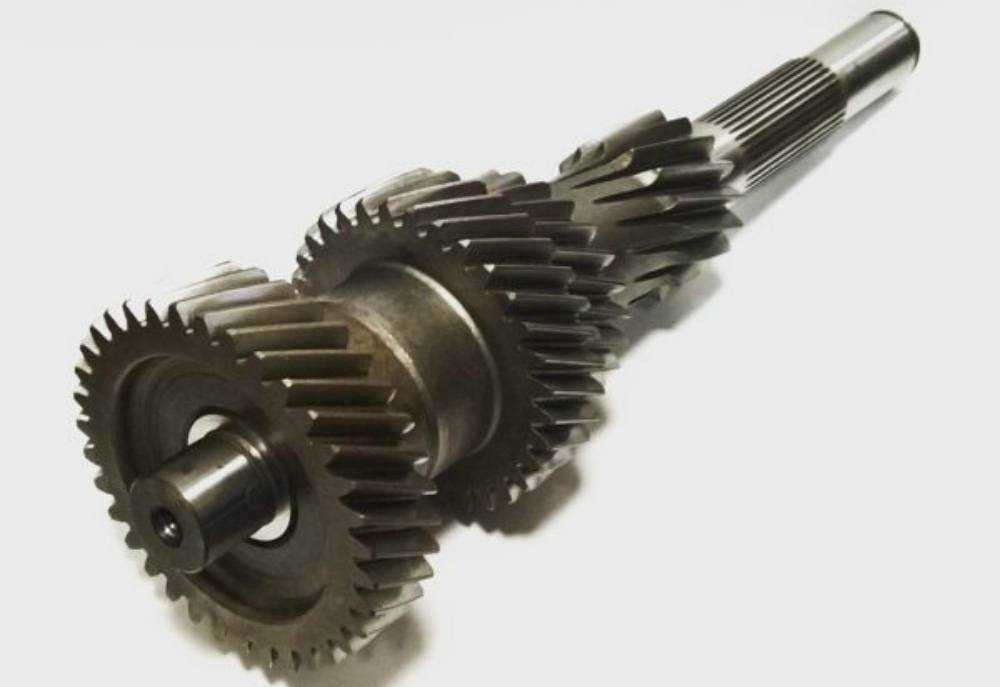

Промежуточный вал

Промежуточный вал передает вращение от первичного вала к вторичному.

Он исполняет роль сателлита. Шестерни и вал изготавливаются из единой заготовки. Установлен он на трех подшипниках. Шестеренки пятой и задней скорости находятся на нем.

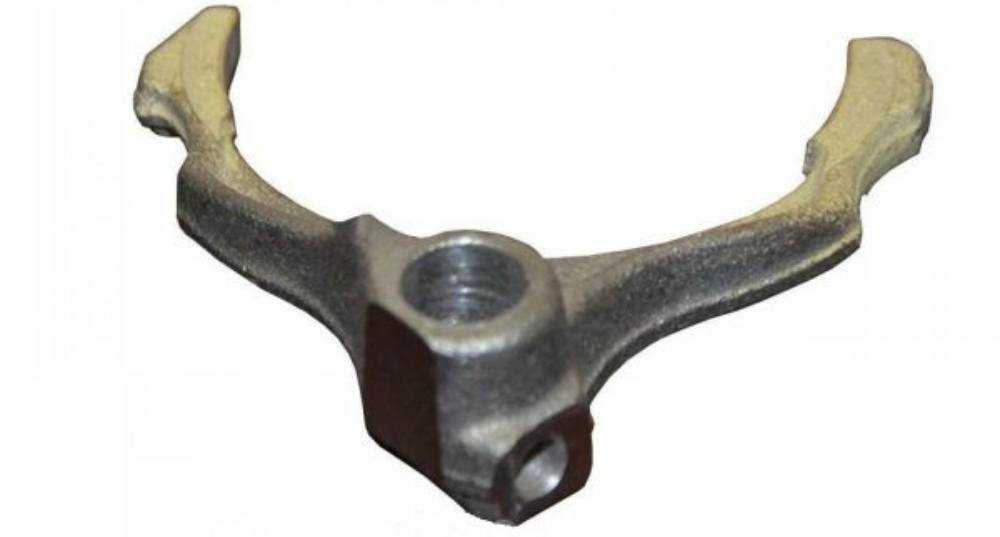

Вилки

В процессе переключения скоростей участвуют вилки, которые двигают шестеренки по валу на определенное место.

Приводит вилки в движение рычаг переключения передач.
