Замена нижних сайлентблоков
Менять сайлентблоки на нижнем рычаге ВАЗ 2107 несколько сложнее. Все работы производятся непосредственно на автомобиле.
Откручиваем обе гайки крепления рычага;
На одну сторону накручиваем съемник и выдавливаем сайлентблок;
- Аналогичную операцию выполняем с противоположной стороны;
- Поочередно устанавливаем новые полиуретановые сайлентблоки и запрессовываем с помощью съемника в нижний рычаг;
- Устанавливаем упорные шайбы и накручиваем самоконтрящиеся гайки, не до конца;
- Прикручиваем колесо и снимаем автомобиль с домкрата;
- Затягиваем до упора гайки крепления нижнего рычага.
В этой работе съемник играет важную роль, так как без него выполнить работу, не снимая нижнего рычага, практически не возможно.
Так как от исправности ходовой части ВАЗ 2107 напрямую зависит ваша безопасность, необходима периодическая диагностика и замена вышедших из строя элементов. Для этого целесообразно приобрести самые ходовые съемники, а именно:
- Шаровых опор;
- Сайлентблоков;
- Наконечников рулевых тяг.
Благодаря им ремонт ходовой части вашего ВАЗ 2107 не вызовет никаких затруднений. А применение качественных комплектующих обеспечит вашу безопасность на долгое время. Именно из этих соображений в качестве рекомендуемых к установке указаны полиуретановые сайлентблоки.
Задняя подвеска ВАЗ, назначение устройство конструкции
Назначение передней подвески
Служит она для мягкого соединения кузова автомобиля с ходовой частью при движении его по дорожному полотну. Также она сглаживает все неровности и выбоины, чем продлевает срок службы кузовных деталей и делает езду по не совсем ровным дорогам нашей родины, комфортнее.
Пружины держат весь вес задней части авто, а амортизаторы гасят колебания их, что обеспечивает устойчивость на дороге, при движении.
Я думаю вам будет интересно почитать про переднюю подвеску, о которой писалось ранее.
Далее, рассмотрим из чего состоит задняя подвеска и все ее составные части на примере «Копейки».

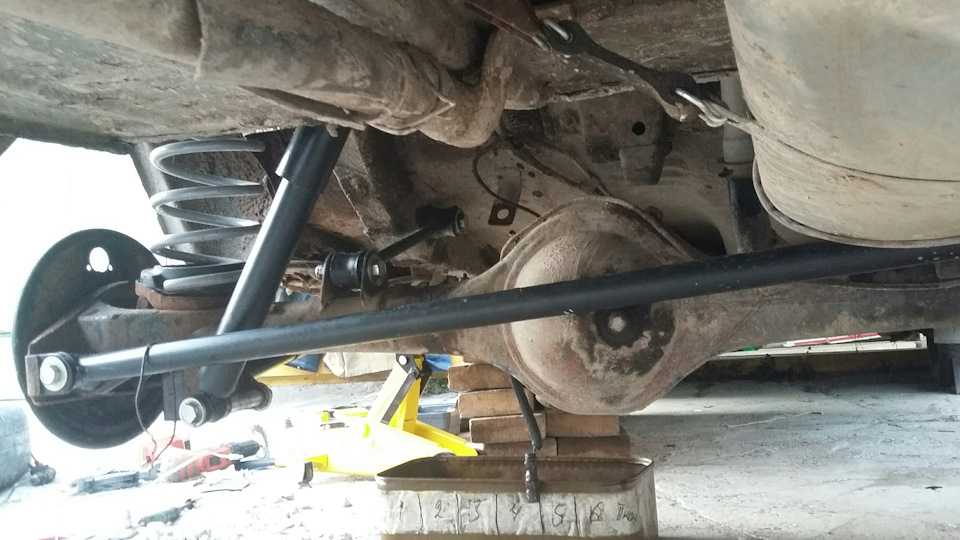

Устройство задней подвески ВАЗ 2101
1 – распорная втулка; 2 – резиновая втулка; 3 – нижняя продольная штанга; 4 – нижняя изолирующая прокладка пружины; 5 – нижняя опорная чашка пружины; 6 – буфер хода сжатия подвески; 7 – болт крепления верхней продольной штанги; 8 – кронштейн крепления верхней продольной штанги; 9 – пружина подвески; 10 – верхняя чашка пружины; 11 – верхняя изолирующая прокладка пружины; 12 – опорная чашка пружины; 13 – тяга рычага привода регулятора давления задних тормозов; 14 – резиновая втулка проушины амортизатора; 15 – кронштейн крепления амортизатора; 16 – дополнительный буфер хода сжатия подвески; 17 – верхняя продольная штанга; 18 – кронштейн крепления нижней продольной штанги; 19 – кронштейн крепления поперечной штанги к кузову; 20 – регулятор давления задних тормозов; 21 – амортизатор; 22 – поперечная штанга; 23 – рычаг привода регулятора давления; 24 – обойма опорной втулки рычага; 25 – опорная втулка рычага; 26 – шайба; 27 – дистанционная втулка.
По сравнении с передней — независимой, задняя подвеска ВАЗ заднеприводных автомобилей зависимая. Из-за того что в ее конструкцию включен задний мост трансмиссии, на котором держатся колеса, при помощи него, на них передается вращательное движение, от коробки через две карданные передачи.
Основные составные части задней подвески ВАЗ, их назначение и принцип работы:
Направляющие устройства
Для крепления балки заднего моста, конструкторы использовали пять реактивных штанг, слева и справа верхняя-17, нижняя-3, плюс поперечная, на фото №22.
Штанги напоминают металлические трубки, на концах которых есть головки, в них запрессованы шарниры из резины, внутрь вставлена металлическая втулка, через нее проходят болты крепления. Резинометаллические шарниры, одинаковы по конструкции, разница только в размере.
На рисунке мы видим, что шарниры в себя включают:
— резиновые втулки — 2, в проушинах штанг;
— распорные втулки — 1;
— болты и упорные шайбы.
Задача поперечной штанги задней подвески ВАЗ, удерживать корпус от бокового перемещения, а продольные, ограничивают перемещение заднего моста относительно кузова, например при торможении автомобиля.
Упругие элементы задней подвески
Мы уже в начале статьи затронули эти элементы, сейчас разберем их тщательно.
Упругие элементы включают:
— пружины цилиндрические (левая и правая), бывают двух групп (А и Б), как на передней подвеске;
— основные буферы сжатия, внутри пружин – 2 шт. №6;
— дополнительный буфер сжатия 16, прикручен к днищу.
Пружины задней подвески ВАЗ, верхним концом вставлены через прокладку 11 в опорную чашку 10, а она вставлена в чашку кузова, на рисунке под номером 12. Нижняя часть ее, через прокладку 4, вставлена в чашку 5 и давит на балку заднего моста.
Гасящее устройство задней подвески автомобиля
Для того чтобы задок машины не прыгал на ямах и не колебался при сжатии и разжимании пружин, были предусмотрены гидравлические амортизаторы
Popularity: 10%
Как заменить сайлентблоки на ВАЗ 2107
Замена сайлентблоков передних рычагов на автомобилях ВАЗ 2101 — 2107 – задача не из легких. Однако менять их время от времени все равно нужно, и большинство автолюбителей научились это делать без особых трудностей. Существенно упростить эту работу поможет специальный универсальный съемник. Именно с его помощью производится замена как верхних, так и нижних сайлентблоков. Итак, вы пришли к выводу, что пришла пора заменить сайлентблоки. Начать следует с их приобретения. Сегодня на рынке автозапчастей присутствует множество изделий отечественного и импортного производства. Отличаются они друг от друга и ценой, и качеством, и сроком службы. Специалисты рекомендуют устанавливать полиуретановые, как наиболее надежные и долговечные, однако из-за достаточно высокой цены они доступны далеко не каждому.
Для самого процесса замены абсолютно не важно, полиуретановые сайлентблоки или резиновые, меняются они на ВАЗ 2107 совершенно одинаково. Из инструмента вам понадобится:
- Съемник сайлентблоков;
- Съемник шаровой опоры;
- Ключи на 13, 22, 24;
- Молоток;
- Зубило;
- Монтировка;
- Проникающая смазка (например, WD-40).
Начинать следует с вывешивания передка на домкрате и снятия переднего колеса. Далее, переходим непосредственно к процедуре замены. Для верхнего и нижнего передних рычагов ВАЗ 2107 порядок выполнения работ разный, поэтому рассмотрим оба варианта. Для упрощения работы все резьбовые соединения рычагов рекомендуется предварительно обработать проникающей смазкой.
Сайлентблоки ВАЗ 2107
На просторах интернета довольно часто обсуждаются особенности замены сайлентблоков подвески ВАЗ 2107 и других автомобилей отечественного и зарубежного автопрома. Проблема на самом деле является актуальной и обусловлена низким качеством наших дорог
Поскольку сайлентблок — один из важных элементов конструкции подвески транспортного средства, его выбору и замене нужно уделять особое внимание
Что такое сайлентблоки
Сайлентблок (шарнир) конструктивно состоит из двух металлических втулок, связанных между собой резиновой вставкой. Деталь предназначена для соединения элементов подвески, а наличие резины позволяет гасить колебания, которые передаются от одного узла к другому. Сайлентблок должен воспринимать и переносить все деформации, которым подвергается автомобильная подвеска.
Где они установлены
На ВАЗовской «семёрке» сайлентблоки установлены в передней и задней подвеске. Спереди посредством этой детали крепятся рычаги, а сзади реактивные тяги (продольные и поперечная) соединяют мост с кузовом. Чтобы подвеска автомобиля всегда находилась в исправном состоянии, а управляемость не ухудшалась, нужно следить за состоянием сайлентблоков и своевременно производить их замену.
Какие бывают сайлентблоки
Помимо назначения сайлентблоков нужно знать, что эти изделия могут быть выполнены из резины или полиуретана. Принято считать, что замена резиновых элементов подвески на полиуретановые, где это возможно, только улучшит характеристики и работу подвески.
Сайлентблоки из полиуретана характеризуются более длительным сроком службы в отличие от резиновых.
Недостатком элементов из полиуретана является высокая стоимость — они примерно в 5 раз дороже резиновых. При установке полиуретановых изделий на ВАЗ 2107 можно улучшить поведение автомобиля на дороге, снизить деформации в подвеске, а также устранить так называемое выжимание, которое свойственно элементам из резины. Это говорит о том, что подвеска будет работать в том состоянии, которое предусмотрено конструкторами на заводе. При правильном подборе и установке деталей из полиуретана снижается шум, вибрация, поглощаются удары, что говорит о лучшей работе таких шарниров по сравнению с резиновыми.
Причины выхода из строя
Впервые сталкиваясь с поломками сайлентблоков, довольно сложно представить, что может произойти с этими изделиями после длительной эксплуатации. Со временем резина начинает рваться, в результате чего требуется замена шарнира. Причин того, что изделие приходит в негодность, может быть несколько:
- Большой пробег автомобиля, следствием которого стало высыхание резины, потеря её эластичности и появление трещин и разрывов.
- Попадание на резину сайлентблока химических веществ. Поскольку рассматриваемый элемент подвески находится вблизи двигателя, вполне вероятно воздействие на него масла, которое приводит к разрушению резины.
- Неправильный монтаж. Закрепление болтов рычагов нужно выполнять только после того, как автомобиль установлен на колёса, а не вывешен на подъёмнике. При неправильной затяжке резина сайлентблока сильно скручивается, что приводит к быстрому выходу изделия из строя.
Проверка состояния
Владельцам «семёрки» совсем не лишним будет знать, как же определить, что сайлентблоки нуждаются в замене. Качественные изделия ходят довольно долго — до 100 тыс. км. Однако из-за состояния наших дорог необходимость в их замене обычно возникает через 50 тыс. км. Определить, что резиновые шарниры пришли в негодность, можно по ощущениям в управлении автомобилем. Если машина стала управляться хуже, руль перестал быть таким же отзывчивым, как прежде, то это указывает на явный износ сайлентблоков. Для большей уверенности рекомендуется посетить СТО, чтобы специалисты выполнили диагностику подвески.
Состояние сайлентблоков можно определить и самостоятельно при визуальном осмотре. Для этого потребуется загнать автомобиль на эстакаду или смотровую яму, после чего осмотреть каждый из шарниров. Резиновая часть не должна иметь трещин и разрывов. Одним из признаков выхода из строя сайлентблоков является нарушение развала-схождения колёс. Кроме этого, признаком износа рассматриваемой детали является неравномерный износ протектора шин. Это явление указывает на неправильно отрегулированный сход-развал, что может быть причиной неисправности подвески транспортного средства.
Затягивать с заменой сайлентблоков не стоит, поскольку со временем посадочные места в рычагах разбиваются, так что может потребоваться замена рычага в сборе.
Замена сайлентблоков нижнего рычага
Сайлентблоки при выходе из строя, как правило, восстановлению не подлежат, это обусловлено их конструкцией. Для проведения работ по замене резинометаллических шарниров нижнего рычага на ВАЗ 2107 потребуются следующие инструменты:
- съёмник сайлентблоков;
- съёмник шаровой опоры;
- ключи на 13, 22, 24;
- молоток;
- зубило;
- монтировка;
- смазка (например, WD-40).
Порядок действий по демонтажу нижнего рычага следующий:
- Поднимают машину при помощи подъёмника либо домкрата.
- Снимают колесо.
- Ослабляют затяжку гаек оси нижнего рычага.
В процессе сборки следует использовать новые гайки для затяжки оси рычага и шарового пальца.
Видео: как заменить сайлентблоки нижних рычагов ВАЗ 2101–07
Для снятия и установки сайлентблоков используется один и тот же съёмник. Потребуется лишь изменить положение деталей в зависимости от того, какая операция предполагается (запрессовать или выпрессовать).
