Как укоротить мосты ваз под колею 70 сантиметров.

Замена заднего моста ВАЗ 2106

Когда необходимо выполнить замену заднего моста такого транспортного средства, как ваз 2106, то потребуется обзавестись специальными инструментами для работы с данным агрегатом. Для этого предусмотрен стандартный набор водителя. Не обойтись в этом случае и без жидкости, предназначенной для обезжиривания поверхностей. Так, специалисты рекомендуют пользоваться уайтспиритом, бензином.

Для того, чтобы демонтировать задний мост, необходимо:

1. установить автомобиль посредствам пневматического подъемника (также выполнить ремонт можно на эстакаде либо загнав транспортное средство на углубленную яму, предназначенную для осмотра);
2. слить моторную жидкость в емкость и разъединить кардан с такой деталью, как фланцевое крепление хвостовика;
3. демонтировать полуось гудящего заднего моста, отвинтить элемента крепежа, совместить редуктор заднего моста с его балкой;
4. выполнить замену агрегата, при необходимости осуществить регулировку, проверить агрегат на работоспособность;
5. очистить конструкционные элементы агрегата, обезжирить сальник и подшипники, крепежные компоненты;
6. соединить редуктор с задней балкой транспортного средства и, использую перекрестную методику, затянуть крепежи.
7. залить моторную жидкость в агрегат.

Регулировка заднего моста ВАЗ 2106

Делать регулировку данного моста требуется для того, чтобы устранить расхождение зазора оси ведущих шестеренок. Для этого необходимо выполнить неполную разборку моста. Что же касается измерений, то без индикационных устройств, укомплектованных шкалой, не обойтись. Примечательно, что они предусматривают цену деления эквивалентную всего 0,01 мм.

Тестируется агрегат в тот момент, когда демонтирован кардан. Для этого фланец перемещается по оси. А вот подвижную консоль, которая имеется в индикаторном устройстве, направляют в торцевую часть фланца.

Регулировка редуктора ВАЗ 2106

Устранить небольшое пространство оси помогает монтаж регулировочных колец. В завершении сборки проверяется точность крепления шестеренок заднего моста. В данном случае наносится специальный краситель. Такую регулировку делают при помощи набора специальных регулировочных прокладок.

Особенности зубьев

Так же как и в коробке передач, здесь используется пара шестерен. Не является исключением и рулевой редуктор ВАЗ-2107. На «семерке» ведомая и ведущая шестерня расположены под углом (то есть не прямо-, а косозубая). Главная особенность пары – меньшая нагрузка на зубья, плавность и бесшумность работы. По такому же принципу устроен задний мост «шестерки» и других классических моделей от ВАЗ.

Но это не единственный способ реализации главной передачи. Также в задних редукторах используют следующие типы передач:

• Цилиндрические.
• Конические.
• Червячные.

Если говорить про рулевой редуктор ВАЗ-2107, то здесь принцип работы организован на червячной паре. Что касается самих редукторов, они также включают в себя гипоидную передачу. Здесь шестерни, в отличие от конической, не лежат в одной плоскости.

Устройство задней подвески ВАЗ 2101, 2102

1 – распорная втулка; 2 – резиновая втулка; 3 – нижняя продольная штанга; 4 – нижняя изолирующая прокладка пружины; 5 – нижняя опорная чашка пружины; 6 – буфер хода сжатия подвески; 7 – болт крепления верхней продольной штанги; 8 – кронштейн крепления верхней продольной штанги; 9 – пружина подвески; 10 – верхняя чашка пружины; 11 – верхняя изолирующая прокладка пружины; 12 – опорная чашка пружины; 13 – тяга рычага привода регулятора давления задних тормозов; 14 – резиновая втулка проушины амортизатора; 15 – кронштейн крепления амортизатора; 16 – дополнительный буфер хода сжатия подвески; 17 – верхняя продольная штанга; 18 – кронштейн крепления нижней продольной штанги; 19 – кронштейн крепления поперечной штанги к кузову; 20 – регулятор давления задних тормозов; 21 – амортизатор; 22 – поперечная штанга; 23 – рычаг привода регулятора давления; 24 – обойма опорной втулки рычага; 25 – опорная втулка рычага; 26 – шайба; 27 – дистанционная втулка Задняя подвеска автомобиля ВАЗ 2101, 2102 зависимая, включает в себя направляющее устройство, упругие элементы и устройства, гасящие колебания.

Регулирвка и установка редуктора ВАЗ 2107

Регулировки глубины зацепления главной пары

В этом случае необходимо подобрать толщины регулировочной шайбы.

Итак: Вместо приспособления устанавливаем «родной» хвостовик и заворачиваем гайку до легкого упора, оставляя зазор. Устанавливается дифференциал с планетаркой в сборе, крышки подшипников и затягиваются болты их крепления.

При замене сальника хвостовика допускается ряд неправильных действий, которые в итоге приводят к выходу редуктора из строя раньше времени. Перед отпусканием гайки хвостовика, по технологии выполнения работы по замене сальника, необходимо снять полуоси (что практически никогда не выполняется, так как объем работы многократно возрастет). Хотя по прейскуранту, снятие полуосей, вероятнее всего, будет внесено в ведомость и за это будет взята плата, так как этого требует технология завода по замене сальника. Это необходимое условие, так как полуоси будет создавать сопротивление при затяжке и правильной регулировки просто будет невозможно добиться.

Перед отпусканием гайки хвостовика, его нужно зафиксировать от проворачивания и динамометрическим ключом проверить усилие затяжки гайки, в районе 12 кгс. Перед установкой сальника, если его наружная поверхность не обрезиненна, то нужно воспользоваться герметиком для гарантии. Так, риска 0.15 мм на чулке редуктора будет достаточна для пропускания масла через наружную поверхность сальника.

Обратно к сборке…

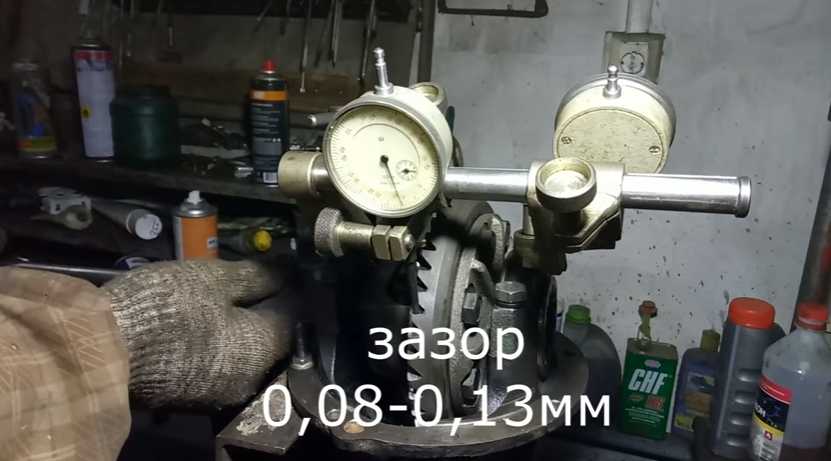

Ставятся регулировочные гайки, и предварительно выбирается зазор на главной паре (конечный рабочий зазора 0,08 до 0,12 мм). Затем на зубья планетарной шестерни из аэрозольного баллончика наносится краска и с помощью хвостовика необходимо выполнить несколько движение в разные стороны, чтобы зафиксировать по краске пятна контакта.

Прочитайте, может пригодится: Как выбрать тормозные колодки

Теперь вывернув обратно шестерню «планетарки» хорошо видно пятно контакта на ее зубьях с зубьями «конички». По пятну контакта (в этом случае) видно, что регулировочная шайба на хвостовике стоит большей необходимой толщины. Немного поджимаем гайку хвостовика, тем самым подвигая ее подшипник, что дает возможность подвинуть зубья шестерен друг к другу, то есть как бы «уменьшая» толщину регулировочной шайбы. Регулировочными гайками подшипников дифференциала выставляем примерный зазор (немного уменьшая).

Затем вновь наносим краску на зубья планетарной шестерни и вновь начинаем проворачивать хвостовик (или шестерню) в разные стороны, чтобы отпечатать пятно контакта между зубьями. Видно, что пятно контакта немного поднялось, но еще недостаточно и необходимо вновь немного подтянуть гайку хвостовика. Подобные действия с краской и проворачиванием шестерни необходимо проводить до тех пор, пока пятно контакта не расположится точно посередине зубьев, и звук проворачиваемых зубьев станет тише.

После правильной (окончательной) регулировки звука будет практически неслышно.

Не забывать при каждой подтяжке гайки хвостовика подтягивать регулировочные гайки подшипников дифференциала. В итоге пятно контакта расположилось точно по всей поверхности зубьев. Нужно отметить, что это условие расположение пятна контакта для старых (работавших) пар. Для новых главных пар пятно контакта, как говорилось выше, должно расположиться в центре зубьев.

Далее. Отдаются крышки крепления планетарки и дифференциал снимается. Откручивается гайка хвостовика и снимается. Так как хвостовик ставился только с подшипником без регулировочной шайбы, то между подшипником и шестерней хвостовика остался промежуток, где встанет шайба. Набором щупов замеряется этот промежуток, тем самым высчитывается необходимая толщина регулировочной шайбы.

Получается, как и в случае с использованием приборов и приспособлений, размер под искомую регулировочную шайбу составил также 3.36 мм. Снимается подшипник хвостовика, ставится регулировочная шайба (3.36мм), ставится подшипник на место и выполняется сборка редуктора. Ставится хвостовик, затягивается гайка хвостовика, мин 12 кгс. Ставится дифференциал с планетарной шестерней, крышки и болты затягиваются, но не окончательно.

Кстати, крышки нельзя путать местами. Ставятся регулировочные гайки подшипников дифференциала и выставляется предварительно зазор на главной паре. Затем болты крышек дифференциала затягиваются окончательно. Окончательно регулируется зазор в главной паре и ставятся фиксаторы регулировочных гаек.

Детали редуктора собираются в порядке, обратном разборке. Запрессовывать кольца подшипников можно при помощи молотка и специального приспособления (подойдет головка торцового ключа).

Принцип работы

На автомобиле ВАЗ-2107 редуктор моста работает так же, как и на всех других авто с классической компоновкой привода. Почему классической? Ответ прост: первые машины, что производились ранее, имели продольное расположение двигателя. Таким образом, сначала шел мотор, далее – коробка передач, карданный вал, и заключительным элементов в цепочке являлся задний редуктор. ВАЗ-2107 построен по такому же принципу. А вот следующая модель 2108 имеет более современную переднеприводную компоновку с поперечно размещенным двигателем. Считается, что такая конструкция более безопасна в плане выхода авто из заноса. Но в таком случае все узлы сосредоточены в одном месте (то есть в подкапотном пространстве). В случае с «семеркой» все элементы размещены равномерно по кузову. Итак, как работает редуктор ВАЗ-2107?

Замена типа редуктора

Изменение передаточного числа редуктора влечет за собой и изменения в динамике автомобиля, возможно, новые характеристики ходовой части вам не понравятся. Снижение передаточного числа повысит скорость автомобиля, но снизится его мощность. Двигатель с малым объемом цилиндров может не разогнать автомобиль до желаемой скорости.

Узнать, подходит ли запчасть к автомобилю, можно в сервисных центрах ВАЗ или у консультантов нашего магазина сайт.

Автомобили семейства ВАЗ 2101-2107 не производятся уже несколько лет. Всего «классических» моделей существует семь, а разновидностей редуктора для них – четыре. Речь идет о редукторе заднего моста, который заменяют, когда он начинает издавать гул. Отметим, что причиной появления гула может быть не только редуктор, но и карданный вал, а если нет возможности установить причину, можно заменить оба указанных узла.

Разновидности и обозначения

Редукторы, предназначенные для «классических» автомобилей ВАЗ, имеют следующие передаточные числа:

• 3,9 – для а/м ВАЗ-2106
• 4,1 – ВАЗ-2103
• 4,3 – ВАЗ-2101
• 4,44 – ВАЗ-2102

На корпусе узла наносится цифровое обозначение. Например, последовательность вида «2101 1043» говорит о том, что передаточное число редуктора равно 43/10 = 4,3.

Мы взяли число, составленное двумя последними цифрами, и разделили на две первые цифры.

Конфигурацию трансмиссии классических автомобилей ВАЗ, выпускаемых в разное время, предугадать трудно. Например, в 70-е годы автомобили в кузове «универсал» оснащались редукторами с передаточным числом 4,44. Универсалы следующего поколения, ВАЗ-2104, в конструкции трансмиссии содержали редуктор «2106», как это не покажется странным. Выполняя замену узла, лучше оставить передаточное число тем же, каким оно было «с завода».

Распространенная ошибка

Допустим, заводом было предусмотрено, что конструкция автомобиля должна содержать узел «2103». Тогда, правомерной можно считать замену на редуктор «2101». В то же время, не рекомендуется использовать меньшее передаточное число, то есть устанавливать редуктор «2106» в данном случае нельзя. Выполнив такую замену, мы получим автомобиль с худшими динамическими показателями, чем было характерно ранее.

Если просто взять и изменить передаточное число редуктора заднего моста, показания спидометра перестанут соответствовать действительности. Чтобы это исправить, необходимо будет правильно подобрать и заменить шестерню привода спидометра, расположенную в узле КПП. Обычно ничего не меняют, а для полноприводных автомобилей ВАЗ иногда даже используют разные редукторы, что недопустимо.

Ремонт заднего моста ВАЗ 2101

Процесс ремонта заднего моста — занятие довольно трудоёмкое, требующее определённых навыков и специального оборудования. Если у вас нет достаточного опыта и необходимого инструмента, лучше обратитесь в автосервис.

Замена полуосей, их подшипников и сальников

Для замены деформированной или переломанной полуоси, её подшипника, сальника потребуется произвести демонтаж колеса и частичную разборку балки. Здесь нам пригодятся:

• автомобильный домкрат;
• ключ для колёсных болтов;
• подставка для кузова машины;
• гаечные ключи на «8» («12») и на «17»;
• плоская отвёртка;
• круглогубцы или плоскогубцы;
• молоток;
• большое зубило;
• «болгарка» с возможностью подключения к электросети;
• бензиновая паяльная лампа или газовая горелка;
• тиски;
• пластичная смазка.

Кроме этого потребуются и сами запасные части, которые планируется заменить, а именно полуось, подшипник, запорное кольцо, сальник. Ниже в таблице приведены каталожные номера и характеристики необходимых деталей.

Устройство и работа заднего моста

Задние мосты автомобилей ВАЗ-2101, -2102 и их модификаций имеют одинаковое устройство и полностью унифицированы, за исключением редукторов, главная передача которых имеет разное передаточное число. У ВАЗ-2101 и его модификаций оно составляет 4,3, а на ВАЗ-2102 — 4,44. Для отличия редукторов для «универсала» на их горловине наносится буква «У». К картеру (балке) 18 (рис. 79) заднего моста крепится редуктор, в котором размещены главная передача и дифференциал. Ведущая 32 и ведомая 41 шестерни главной передачи спарены по контакту и шуму, поэтому при повреждении одной из них заменяются обе. Между внутренними кольцами подшипников 23 и 29 ведущей шестерни расположена распорная втулка 30, которая, деформируясь при затягивании гайки ведущей шестерни, обеспечивает предварительный натяг в подшипниках.

Между торцом ведущей шестерни и внутренним подшипником установлено регулировочное кольцо 31, определяющее правильное положение ведущей шестерни относительно ведомой шестерни.

Ведомая шестерня главной передачи крепится к фланцу коробки 22 дифференциала, которая вращается на двух подшипниках 46. Предварительный натяг в этих подшипниках, а также зазор между зубьями ведущей и ведомой шестернями регулируется гайками 47, завернутыми в разъемные постели подшипников. Полуосевые шестерни 40 установлены в цилиндрических гнездах коробки дифференциала и опираются на коробку через опорные шайбы 42. Подбором шайб по толщине устанавливается боковой зазор 0,0—0,1 мм между зубьями сателлитов и полуосевых шестерен.

Полуось 2 внутренним концом входит в шлицевое отверстие полуосевой шестерни, а наружным опирается на шариковый подшипник 16, который закреплен на полуоси запорным кольцом 7. Подшипник полуоси уплотняется в гнезде балки моста с внутренней стороны самоподжимным сальником 17, а с наружной стороны резиновым кольцом. Подшипник закреплен в гнезде балки пластиной 8, которая совместно с маслоотражателем 6 и щитом 1 тормоза крепится четырьмя болтами к фланцу 15 балки.

Размеры основных сопрягаемых деталей и пределы допустимых износов при эксплуатации приведены в табл. 12.

Замена масла в заднем мосте ВАЗ 2106

Зачастую автолюбители, которые являются владельцами такого транспортного средства, как ваз 2106, задаются одним и тем же вопросом. Их интересует, какая именно масляная жидкость лучше всего подходит для заднего моста их автомобиля. При этом они спрашивают – какой объем необходим и как произвести замену масла?

Существуют разные мнения. Но специалисты рекомендуют заправлять редукторы заднего моста данной машины трансмиссионным маслом, которое имеет маркировку 80W90. К примеру, таковым является Lukoil 80W90 GL. Также к данной группе масел относится TAD-17 80W-90 либо так называемое ТНК.

Когда с маслом разобрались, настает очередь ответа на другой вопрос. Пожалуй, он один из самых главных. А именно – сколько масла требуется? Итак, объем масла следующий – 1,3 л. Вместе с тем, можно осуществить замену масла и в КПП. Правда, в этом случае потребуется уже 1,4 л.

Что же касается интервала, то менять масляную жидкость необходимо после каждых 30 000 километров пробега транспортного средства. Если перевести километраж во временные рамки, то получится 3 года эксплуатации.

Замена масляной жидкости происходит в соответствии с установленной методикой:

1. В первую очередь, необходимо воспользоваться подъемником либо смотровой ямой. Также потребуется наличие ключа на «семнадцать», шестигранника на «двенадцать».
2. Далее откручивается сливная пробка в мосту и подставляется специальная тара, предназначенная для слива масляной жидкости. При этом откручивается и заливная пробка. Необходимо это для того, чтобы масляная жидкость быстрее вытекла.

Откручиваем сливной и заливной болты Когда масляная жидкость слита из моста, сливная пробка закручивается и заливается новое масло. Здесь необходимо воспользоваться заливным отверстием. Также потребуется специальный шприц либо другой подходящий инструмент.

Заливаем при помощи лейки

Подготовка к проведению работ

Обрезание этой довольно громоздкой запчасти необходимо производить в несколько этапов. И первый из них – хорошая подготовка к процедуре. Итак, нам понадобится сам задний мост (как правило, с разборки – б/у, но в отличном состоянии, там его можно взять подешевле).

Далее – инструменты, которыми будем пользоваться для проведения работ: болгарка, сварка, тиски, стандартный кейс с необходимыми ключами, отвертками и прочими мелочами. Немаловажны также хорошие приборы для измерения точной длины обрезки. Для удобства выполнения задачи – подставки, на которых закрепляется деталь.

Также о месте проведения работ:

желателен сухой, хорошо освещенный и отапливаемый (если работаете в холодную пору года) гараж или бокс, с возможностью подключать сварку. Кажется все. Ах да, ну и ваше горячее желание произвести на свет самоделку для забавы или же – практических целей.

{banner_content}

Ремонтные работы

Когда редуктор заднего моста ВАЗ выходит из строя, то есть два варианта решения проблемы – заменить его полностью или найти неисправную деталь. Последний вариант не всегда возможен, так как механизм может прийти в полную непригодность к дальнейшему условию. Поэтому целесообразно сразу же заменить его. Для этого вам понадобится стандартный набор ключей, который есть практически у каждого автомобилиста.

Сделать эту процедуру в обычном гараже не получится, так как для этого придется лесть под машину. Поэтому отгоните автомобиль на подъемник или поставьте его над канавой для осмотра.

Ремонт редуктора заднего моста ВАЗ 2106

Итак, чтобы снять редуктор заднего моста, необходимо выполнить следующие действия:

• Убрать все масло из картера;
• Снять левую и правую полуось;
• Демонтировать заднюю часть передачи кардана;
• Снять болты фиксаторов редуктора (всего их 8 штук), которые крепят его к заднему мосту;
• Снять непосредственно редуктор.

После этого вам потребуется отделить его от фланца и убрать старую прокладку. Чтобы установить новый механизм на автомобиль, то необходимо выполнить все те же действия, только в обратном порядке.

В случае если вы ставите редуктор заднего моста ваз, который уже использовался, то нужно удалить всю грязь и прочее. Обязательно используйте новые прокладки хорошего качества, так как это позволит использовать их долгое время. В местах фиксации креплений с помощью болтов желательно нанести небольшой слой герметика. Когда вы затягиваете болты, то делать это нужно постепенно и с небольшим усилием. После того как все работы будут выполнены, необходимо будет залить новое масло в картер.

Правильно обслуживайте, проводите вовремя ремонт и настройку и редуктор не будет подводить вас никогда!

Задний мост, играет очень важную роль для автомобилей с задним приводом. На машинах марки ВАЗ, начиная с 2101, и заканчивая 2107, задним мост имел более тяжелое устройство, нежели на переднеприводных образцах. Он включает в себя подвижные механизмы, заставляющие передавать вращение от двигателя, непосредственно, к ведущим колесам автомобиля. Детальное устройство и принцип работы, мы рассмотрим в данной статье, на примере ВАЗ 2107.

ВАЗ | Карданная передача и задний мост

Карданная передача и задний мост

Конструкция и технические характеристики

Карданная передача состоит из двух трубчатых валов с закрепленной на основании кузова промежуточной опорой, установленной на шарикоподшипнике. На переднем и заднем конце каждого вала имеются эластичные муфты с центрирующими втулками. Валы соединены между собой крестовиной шарнира.

Задний мост подрессоренный, с гипоидной главной передачей. Ведущая шестерня главной передачи вращается в роликовых конических подшипниках. Задний мост прикреплен к задней части основания кузова. Привод задних колес осуществляется шарнирными валами. Ведущая шестерня заднего моста установлена на двух конических роликовых подшипниках. Дифференциал выполнен на двух планетарных шестернях, установленных на одном валу.
