Устройство, эксплуатация и диагностика неисправностей системы охлаждения ваз 2106

Пригодность охлаждающей жидкости

Проверка хладагента производится на основании контроля её температуры замерзания. Эта температура со временем повышается, поскольку уменьшается содержание в жидкости гликоля, который испаряется быстрее, чем вода. Контроль можно провести путём измерения плотности жидкости ареометром.

Измерение плотности антифриза может также быть выполнено с помощью тестера оптических дисков — рефрактометром. В этом приборе используется связь между концентрацией гликоля в жидкости и коэффициентом преломления света. На призму прибора наносится капля исследуемого материала, и наблюдается, где проходит граница между полями белого и синего цвета. Применяются две шкалы для двух сортов гликолей.

Это интересно: Немного истории ВАЗ-2109

Как заменить датчик включения вентилятора на ВАЗ 2101-ВАЗ 2107?

Снятие: Для его замены есть два пути, как было уже сказано либо ёмкость понадобиться литров на 10 пустая, либо без неё, выбирать вам, но если вы без неё решите то учтите что должны делать всё быстро и не мешкать, а то вся охлаждающая жидкость мотор испачкает, в начале отсоедините оба проводка от датчика (Как это сделать мы уже писали чуть выше), когда они будут отсоединены за грани которые присутствуют на датчике ослабьте его (Грани так же вы на фото выше можете увидеть, они там стрелкой указаны красной) и уже потом рукой аккуратно выверните, когда прямо чуть-чуть останется, крутите медленно и в другой руке у вас при этом новый датчик должен быть с надетой на него новой уплотнительной прокладкой (Прокладка синей стрелкой на фото выше указана), после того как вы открутите датчик резко отнесите его в сторону и новый вставьте в отверстие и закручивайте, в данном случае у вас из радиатора выльется немного охлаждающей жидкости (Очень незначительно если вы всё быстро сделаете), а так же датчик будет успешно заменён.

Примечание! Если вы не хотите таким образом менять датчик или если у вас нет уплотнительной прокладки на него и её придётся снимать со старого и на новый переносить, тогда из радиатора всю охлаждающую жидкость в пустую ёмкость слейте и спокойно не спеша замените датчик! (О том как жидкость слить, читайте в статье: «Замена охлаждающей жидкости на автомобилях ВАЗ»)

Установка: При установке тоже нет ничего сложного, да хотя мы уже объяснили чуть выше то что его нужно выкрутить и на его место закрутить другой, по сути таки это и всё что вам нужно знать, хотя на счёт двух проводов которые к датчику подсоединяются (Те самые клеммы имеем ввиду), их можно вставлять в любое отверстие в датчике, особой роли это не играет, ах да ещё кой что, при покупке нового датчика обязательно смотрите на маркировку которая на старом у вас будет, новый покупайте точно с такой же маркировкой, просто все датчики имеют разный диапазон срабатывания вентилятора, какой то при достижении 95 °C срабатывает, а какой то и при 100 °C может, поэтому на маркировку обязательно смотрите.

Дополнительный видео-ролик: Чуть ниже мы разместили ролик в котором подробно разъясняется как поменять этот датчик и как его проверить, но только там передне приводной ВАЗ 2109 используется, но вы на это внимание особого не обращайте, потому что данный датчик в принципе на всех автомобилях похож, просто он находиться в разных местах, а работает практически по одному и тому же принципу. Источник

Источник

Тюнинг системы охлаждения ВАЗ 2106

Некоторые владельцы ВАЗ 2106 предпринимают попытки доработать систему охлаждения, внося изменения в штатную конструкцию. Так, если автомобиль оборудован механическим вентилятором, при длительных простоях в городских пробках ОЖ начинает кипеть. Эта проблема характерна для автомобилей, оснащённых обычным механическим вентилятором. Проблема решается установкой крыльчатки с большим количеством лопастей или заменой вентилятора на электрический.

Другим вариантом повышения эффективности системы охлаждения ВАЗ 2106 является установка радиатора от ВАЗ 2121 с большей площадью теплообмена. Кроме этого, можно ускорить циркуляцию ОЖ в системе за счёт установки дополнительной электропомпы. Это положительно отразится не только на обогреве салона зимой, но и на охлаждении антифриза в жаркие летние дни.

Таким образом, система охлаждения ВАЗ 2106 устроена довольно просто. Любые её неисправности могут привести к печальным для владельца последствиям, вплоть до капитального ремонта двигателя. Однако большую часть работ по диагностике, ремонту и обслуживанию системы охлаждения сможет выполнить даже начинающий автолюбитель.

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Поиск поломки не столько трудоемкий, сколько всеобъемлющий, т. к. причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается. Как проверить термостат читайте в этой статье.

Следующий претендент на проверку — предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым.

Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются. Как вариант причина может крыться в штекере, поэтому если с проводкой все «гуд», отключаем питание вентилятора и проверяем штекер на предмет неисправности. Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен.

Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ «умер» и требует замены.

Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.

Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки». Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом. Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.

Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается, остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

Проверяем следующим образом: подключаем провод к «+» клемме АКБ, второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.

Если вентилятор не включается, то причина может быть и вовсе неожиданной, например — прогоревшая прокладка под головкой. Включение не происходит по той причине, что охлаждающая жидкость не поступает в цилиндр, при этом газы из цилиндра проникают в ОЖ, создавая при этом эффект известный как воздушная пробка. Эта пробка препятствует нормальной прокачке ОЖ. Как понять, что у вас прогар? Достаточно заглянуть в расширительный бачок, если во время работы из него то и дело идут пузыри — у вас прогорела прокладка, или имеется трещина в цилиндре.

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле лампы сигнализатора заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 — реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – датчик включения электродвигателя вентилятора; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 – звуковой сигнал; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 — электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик сигнализатора недостаточного давления масла; 23 – датчик сигнализатора недостаточного уровня тормозной жидкости; 24 — моторедуктор очистителя ветрового стекла; 25 – коммутатор*; 26 — электродвигатель омывателя ветрового стекла; 27 – реле включения электродвигателя вентилятора**; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – реле-прерыватель аварийной сигнализации и указателей поворота; 33 – реле включения обогрева заднего стекла***; 34 – выключатель стоп-сигнала; 35 – штепсельная розетка для переносной лампы****; 36 – добавочный резистор электродвигателя отопителя; 37 – электродвигатель отопителя; 38 – переключатель электродвигателя отопителя; 39 – часы; 40 – лампа освещения вещевого ящика; 41 – прикуриватель; 42 – выключатель аварийной сигнализации; 43 – регулятор освещения приборов; 44 – лампа сигнализатора уровня тормозной жидкости; 45 – трехрычажный переключатель; 46 – выключатель зажигания; 47 – выключатель обогрева заднего стекла***; 48 – выключатель заднего противотуманного фонаря; 49 – выключатель наружного освещения; 50 – выключатели плафонов, расположенные в стойках передних дверей; 51 – моторедукторы электростеклоподъемников передних дверей***; 52 – выключатели плафонов, расположенные в стойках задних дверей; 53 – выключатель контрольной лампы стояночного тормоза; 54 – плафоны освещения салона; 55 – указатель уровня топлива с сигнализатором резерва; 56 – указатель температуры охлаждающей жидкости; 57 – указатель давления масла с сигнализатором недостаточного давления; 58 – тахометр; 59 – лампа сигнализатора стояночного тормоза; 60 – лампа сигнализатора заряда аккумуляторной батареи; 61 – лампа сигнализатора воздушной заслонки карбюратора; 62 – контрольная лампа габаритного света; 63 – лампа сигнализатора указателей поворота; 64 – лампа сигнализатора дальнего света фар; 65 – спидометр VAZ-2106; 66 – выключатель сигнализатора воздушной заслонки карбюратора; 67 – переключатель электростеклоподъемника левой передней двери***; 68 – реле включения электростеклоподъемников передних дверей***; 69 – переключатель электростеклоподъемника правой передней двери***; 70 – задние фонари; 71 – фонари освещения номерного знака; 72 – датчик указателя уровня и резерва топлива; 73 – колодки, подключаемые к элементу обогрева заднего стекла***; 74 – лампа освещения багажника; 75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора; б – датчика-распределителя зажигания; в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г – реле прерывателя аварийной сигнализации и указателей поворота; д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705. ** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710. *** Устанавливается на части автомобилей. **** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема электрооборудования (1988-2001 г.)

  1. Передние фонари;
  2. Боковые указатели поворота;
  3. Аккумуляторная батарея;
  4. Реле лампы сигнализатора заряда аккумуляторной батареи;
  5. Реле включения ближнего света фар;
  6. Реле включения дальнего света фар;
  7. Стартер;
  8. Генератор;
  9. Наружные фары;
  10. Внутренние фары;
  11. Датчик включения электродвигателя вентилятора;
  12. Электродвигатель вентилятора системы охлаждения двигателя;
  13. Звуковой сигнал;
  14. Катушка зажигания;
  15. Распределитель зажигания;
  16. Свечи зажигания;
  17. Электромагнитный клапан карбюратора;
  18. Датчик указателя температуры охлаждающей жидкости;
  19. Подкапотная лампа;
  20. Выключатель света заднего хода;
  21. Датчик указателя давления масла;
  22. Датчик сигнализатора недостаточного давления масла;
  23. Датчик сигнализатора недостаточного уровня тормозной жидкости;
  24. Моторедуктор очистителя ветрового стекла;
  25. Коммутатор*;
  26. Электродвигатель омывателя ветрового стекла;
  27. Реле включения электродвигателя вентилятора**;
  28. Регулятор напряжения;
  29. Реле-прерыватель очистителя ветрового стекла;
  30. Дополнительный блок предохранителей;
  31. Основной блок предохранителей;
  32. Реле-прерыватель аварийной сигнализации и указателей поворота;
  33. Реле включения обогрева заднего стекла***;
  34. Выключатель стоп-сигнала;
  35. Штепсельная розетка для переносной лампы****;
  36. Добавочный резистор электродвигателя отопителя;
  37. Электродвигатель отопителя;
  38. Переключатель электродвигателя отопителя;
  39. Часы;
  40. Лампа освещения вещевого ящика;
  41. Прикуриватель;
  42. Выключатель аварийной сигнализации;
  43. Регулятор освещения приборов;
  44. Лампа сигнализатора уровня тормозной жидкости;
  45. Трехрычажный переключатель;
  46. Выключатель зажигания;
  47. Выключатель обогрева заднего стекла***;
  48. Выключатель заднего противотуманного фонаря;
  49. Выключатель наружного освещения;
  50. Выключатели плафонов, расположенные в стойках передних дверей;
  51. Моторедукторы электростеклоподъемников передних дверей***;
  52. Выключатели плафонов, расположенные в стойках задних дверей;
  53. Выключатель контрольной лампы стояночного тормоза;
  54. Плафоны освещения салона;
  55. Указатель уровня топлива с сигнализатором резерва;
  56. Указатель температуры охлаждающей жидкости;
  57. Указатель давления масла с сигнализатором недостаточного давления;
  58. Тахометр;
  59. Лампа сигнализатора стояночного тормоза;
  60. Лампа сигнализатора заряда аккумуляторной батареи;
  61. Лампа сигнализатора воздушной заслонки карбюратора;
  62. Контрольная лампа габаритного света;
  63. Лампа сигнализатора указателей поворота;
  64. Лампа сигнализатора дальнего света фар;
  65. Спидометр;
  66. Выключатель сигнализатора воздушной заслонки карбюратора;
  67. Переключатель элекростеклоподъемника левой передней двери***;
  68. Реле включения электростеклоподъемников передних дверей***;
  69. Переключатель элекростеклоподъемника правой передней двери***;
  70. Задние фонари;
  71. Фонари освещения номерного знака;
  72. Датчик указателя уровня и резерва топлива;
  73. Колодки, подключаемые к элементу обогрева заднего стекла***;
  74. Лампа освещения багажника;
  75. Задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках: а — Коммутатора; б — Датчика-распределителя зажигания; в — Очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г — Реле прерывателя аварийной сигнализации и указателей поворота; д — Трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.

*** Устанавливается на части автомобилей.

**** С 2000 г. не устанавливается.

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Поиск поломки не столько трудоемкий, сколько всеобъемлющий, т. к. причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается. Как проверить термостат читайте в этой статье.

Следующий претендент на проверку — предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым.

Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются. Как вариант причина может крыться в штекере, поэтому если с проводкой все «гуд», отключаем питание вентилятора и проверяем штекер на предмет неисправности. Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен.

Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ «умер» и требует замены.

Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.

Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки». Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом. Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.

Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается, остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

Проверяем следующим образом: подключаем провод к «+» клемме АКБ, второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.

Если вентилятор не включается, то причина может быть и вовсе неожиданной, например — прогоревшая прокладка под головкой. Включение не происходит по той причине, что охлаждающая жидкость не поступает в цилиндр, при этом газы из цилиндра проникают в ОЖ, создавая при этом эффект известный как воздушная пробка. Эта пробка препятствует нормальной прокачке ОЖ. Как понять, что у вас прогар? Достаточно заглянуть в расширительный бачок, если во время работы из него то и дело идут пузыри — у вас прогорела прокладка, или имеется трещина в цилиндре.

Замена электровентилятора в авто

  1. Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
  2. Открываем капот, отключаем минусовую клемму.
  3. Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
  4. Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
  5. Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
  6. Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
  7. Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
  8. Отключаем колодку проводов на разъеме вентилятора.
  9. Аккуратно извлекаем кожух вентилятора вместе с приводом.
  10. Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
  11. Ставим на его место новый.
  12. Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
  13. Дальнейший монтаж производим в обратном порядке.

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Источник

Лада 2101 ☭ La Bella › Бортжурнал › Радиатор 2106 с электро вентилятором (Часть 2, подключение)

После установки нового радиатора с электровентилятором нужно было его подключить. Теперь же поговорим о том, как подключить все это хозяйство к электросети нашего автомобиля.

Была выбрана самая правильная (на взгляд автора) схема подключения электрического вентилятора охлаждения двигателя, через реле, предохранитель, а так же, в качестве приятного дополнения, в салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень приятным дополнением.

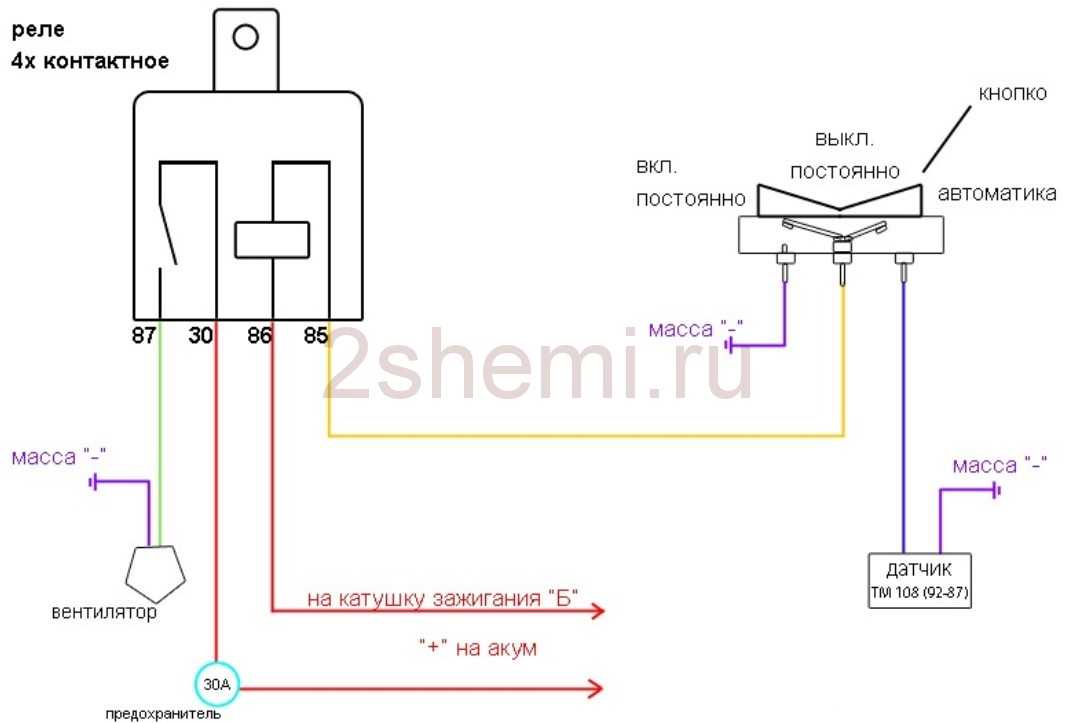

И так — поехали! Ниже приведена схема соединений:

Вроде всё понятно. Сразу скажем, что на контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2.5мм

Это очень важно! Иначе тонкий провод не выдержит и просто сгорит

Вот так я разместил у себя реле, на правой стойке под капотом, по ближе к аккумулятору:

Вот фото установленного в радиатор датчика:

Расстояние от двигателя, нельзя что бы было впритык. А то при резком торможении вентилятор войдёт в радиатор =)

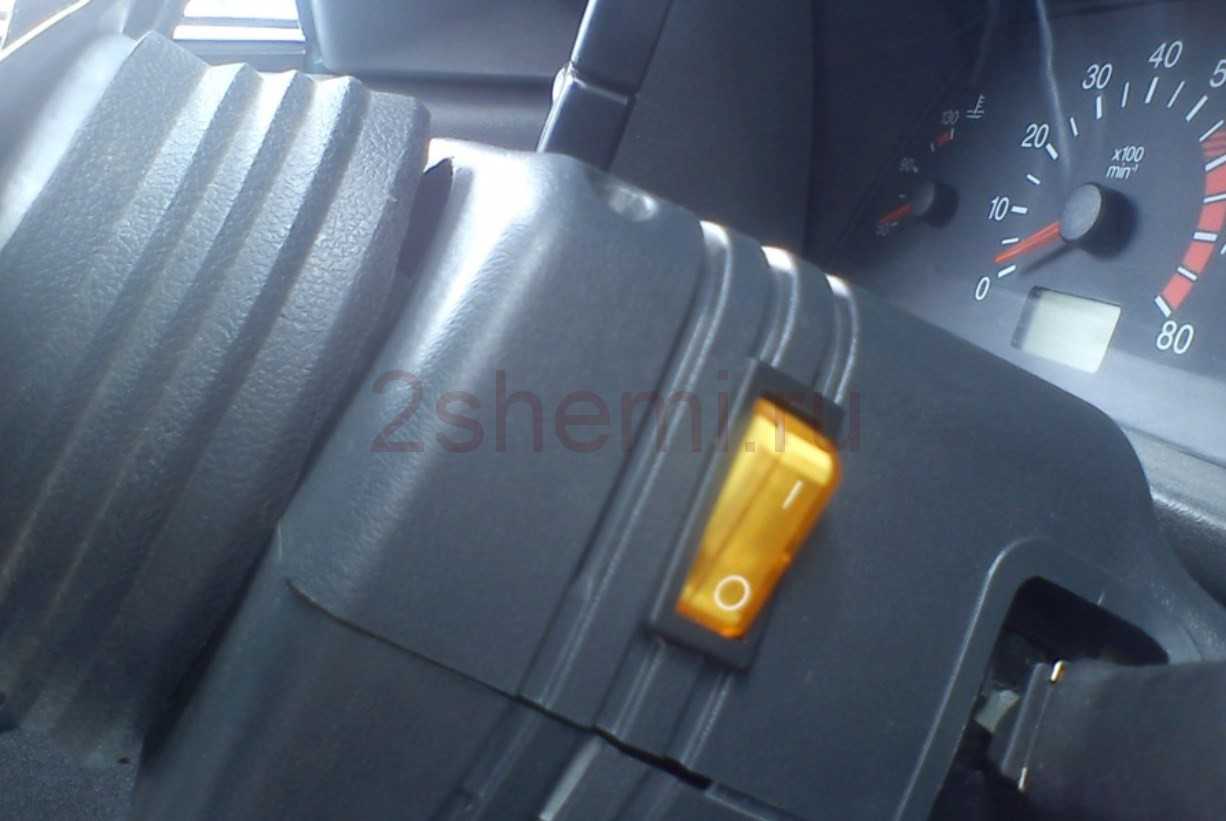

Кнопка в торпеде, справа, по началу я использовал стандартную клавишу от печки

Вроде всё. радуемся электрическому вентилятору. После установки надо всё протестировать, прогреть машину, включить подсос, посмотреть вовремя ли включается вентилятор и так далее.

А теперь еще несколько замечаний и дополнений от соклубников: 1) Советую обратить внимание — придётся заменить 3 болта на помпе (насосе охлаждающей жидкости). Которыми крепилась старая крыльчатка

Старые очень длинные и могут задевать о кожух вентилятора, если поставить покороче, то всё будет ок. Я их просто укоротил болгаркой — два года — полет нормальный (прим. ред.) 2) В общем про предохранители — по хорошему надо защищать все плюсовые цепи, но тянуть к блоку предохранителей провода не обязательно — в продаже имеются надежные «предохранительные» колодки, скрепляющиеся между собой. 3) Так же вот полезная ссылка по поводу электрических подключений, там есть схемы посложнее с разноцветной индикацией, а так же еще немного полезной информации, которая не помешает.

READ Как установить тачпад на ноутбуке packard bell

Позже я перенёс предохранитель в колодку под капот, да бы убрать чутка проводов и освободить место в блоке предохранителей.
