Особенности обслуживания электрооборудования и замена проводки ВАЗ 2106

Правильно уложенная проводка по периметру салона и под капотом не требует особого внимания и обслуживания. Но, после проведения ремонтных работ, кабель может быть пережат, его изоляция повреждена, что приведёт к короткому замыканию. Плохой контакт приведёт к нагреву кабеля и расплавлению изоляции. Аналогичный результат будет при неправильной установке приборов и датчиков.

Длительный период эксплуатации транспортного средства сказывается на состоянии изоляции проводов, которая становится твёрдой и хрупкой, особенно под воздействием значительного тепла в моторном отсеке. Ущерб, вызванный повреждёнными проводами нелегко найти. Если повреждение находится в открытом доступе без оплётки ремонт проводится без демонтажа проводов.

Основные этапы замены проводки:

  • новый жгут проводов для модели ВАЗ 2106;
  • отключённая батарея от сети автомобиля;
  • разбор панели приборов;
  • разбор торпеды;
  • снятие сидений;
  • удаление шумоизолирующего покрытия для удобного доступа к жгуту проводов;
  • очистить коррозию, которая может вызвать плохой контакт;
  • по окончании работ не рекомендуется оставлять оголённые провода.

При замене отдельного провода новый следует использовать того же цвета и размера. После замены следует протестировать исправленный провод тестером, подключённым к ближайшим разъёмам с обеих сторон.

Меры предосторожности

Перед выполнением работ следует отключить аккумулятор и изолировать острые края технологических отверстий в кузове автомобиля в местах, где будут проходить провода, чтобы исключить короткое замыкание.

Всевозможная модернизация оптики ВАЗ-2106

Несмотря на то, что отечественный автомобиль не может даже близко сравниться с респектабельными новыми иномарками из-за рубежа, некоторые автомобилисты до сих пор приобретают ВАЗ-2106, ещё до покупки задумываясь над различными способами тюнинга этой модели. Специалисты сервисных центров отмечают разительную схожесть приборов освещения российских машин с классическими седанами западногерманской компании BMW. Если говорить предметно про тюнинг задних фонарей ВАЗ-2106, то он, как правило, состоит в простой замене штатных лампочек с завода-производителя на более привлекательные светодиодные платы. Эти приспособления можно приобрести в готовом виде практически в любом автомагазине, однако, при наличии паяльника и базовых знаний физики, несложную конструкцию можно собрать своими руками всего за пару часов. При огромной экономии автомобилист получит привлекательные фонари заднего вида.

Произвести тюнинг фар ВАЗ-2106 своими руками не так уж и сложно, следует взять в расчёт комплектацию задней оптики, состоящей из 4 лампочек (если рассматривать от борта к номерному знаку). Первая лампочка поворотника расположена ближе всех к борту авто и скрыта под оранжевым стеклом. Вторая — заднего хода, находится в центральной части конструкции под белым стеклом. Третья — габаритного освещения, её можно определить по местоположению под вышеописанным элементом освещения, за красным стеклом. Последняя осветительная деталь задней оптики — стоп-сигналы, которые располагаются рядом с номерным знаком под красным стеклом.

Автомобилист, который хочет тюнингованные фары на ВАЗ-2106, должен помнить о том, что осветительные приспособления идут к сети, которая защищена предохранительными элементами F1, F7, F8, F9 и F16. Замена штатного освещения светодиодными лентами подарит автомобилисту не только привлекательный внешний вид транспортного средства, подобная модернизация улучшит свет фар, сделает машину заметнее в тёмное время суток и в тумане.

Тюнинг задних фонарей ВАЗ-2106 целесообразно произвести посредством готовых осветительных элементов, которые можно купить в автомагазине или на авторынке. Стоит отметить, что в последнее время всё большую популярность обретают изделия российских производителей. После приобретения автомобилист должен будет только демонтировать прежнюю заводскую оптику и заменить её тюнингованными деталями.

Принцип замены задних осветительных элементов тюнингованными светодиодными изделиями:

снимается минусовая клемма с аккумулятора, при необходимости вынимаются ранее описанные предохранительные детали;
открывается багажный отсек, из которого следует достать все ненужные вещи (то, что может мешать осуществлению задуманного);
посредством отвёртки нужно избавиться от винтов, а также убрать на время обивку багажника;
снимается патрон лампочки, с помощью которой освещается в тёмное время суток номерной знак транспортного средства;
откручиваются все винты, с помощью которых крепится корпус лампы, после чего он демонтируется

Принципиально важно отсоединить всю проводку и открутить четыре гайки, посредством которых крепится фонарь.. Тюнингованные фары на ВАЗ-2106 следует расположить в обратном вышеописанному процессу

Совершенствуя транспортное средство отечественного производства, необходимо помнить о необходимости подцепить провода, идущие к внутренней шпильке расположенного с левой стороны фонаря, а также наружной шпильке правой оптики

Тюнингованные фары на ВАЗ-2106 следует расположить в обратном вышеописанному процессу. Совершенствуя транспортное средство отечественного производства, необходимо помнить о необходимости подцепить провода, идущие к внутренней шпильке расположенного с левой стороны фонаря, а также наружной шпильке правой оптики.

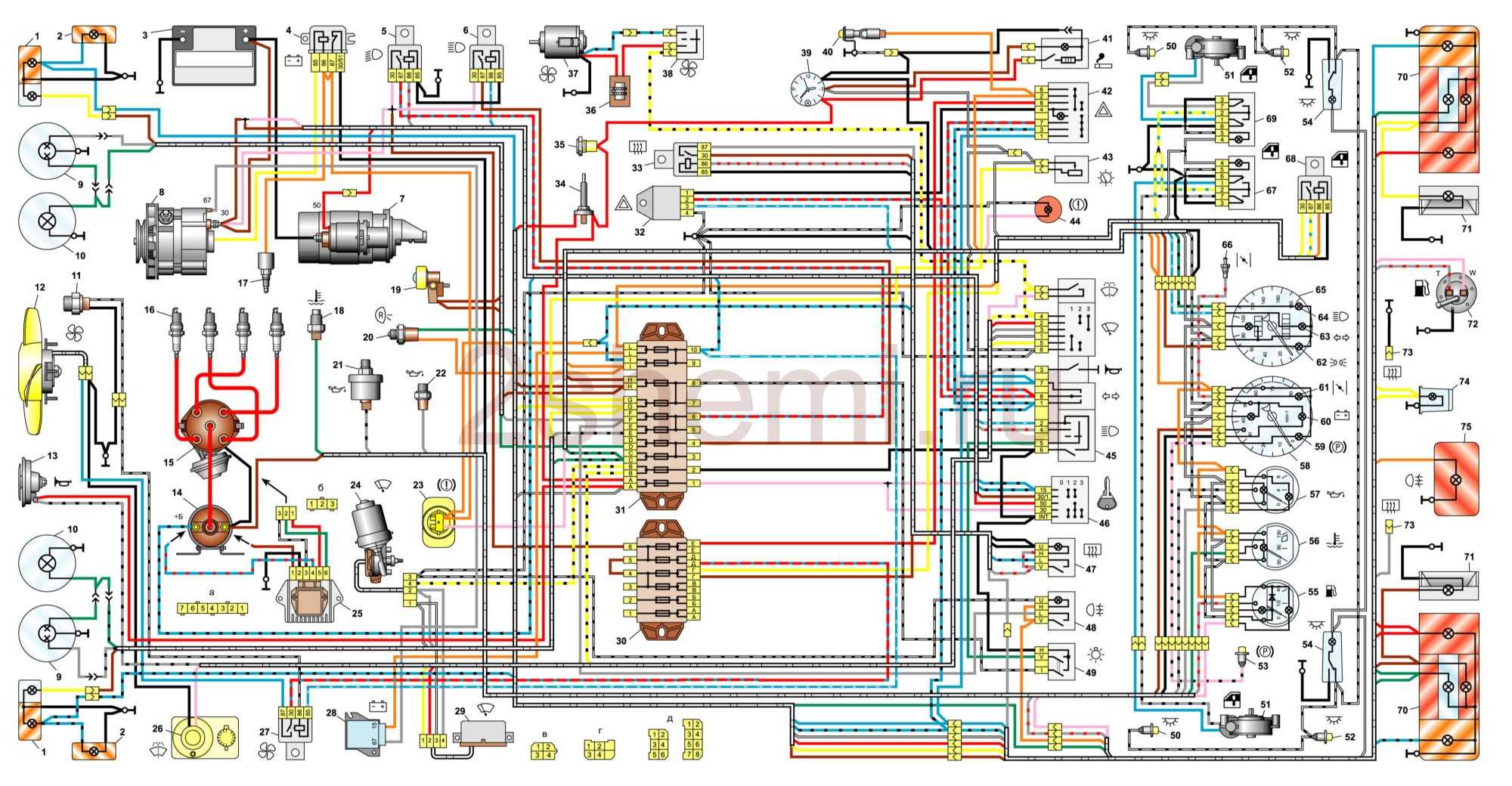

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Жгут проводов в салоне

Благодаря электрическим проводам все датчики, узлы и приборная панель функционируют как единый механизм, обеспечивая единственную задачу: бесперебойная передача электрических сигналов между взаимосвязанными элементами.

Сложная система проводов в салоне обеспечивает подключение панели приборов с прочими узлами и датчиками

В салоне расположена большая часть элементов автотранспортного средства, обеспечивающих управление процессами, контроль их выполнения и диагностику технического состояния датчиков.

Органы управления автомобильных систем, расположенные внутри салона, включают:

  • панель контрольно-измерительных приборов и её подсветку;
  • внешние осветительные элементы дорожного полотна;
  • сигнализаторы поворота, остановки и звукового оповещения;
  • салонное освещение;
  • прочих электронных помощников как стеклоочистители, отопитель, радио и навигационная система.

Жгут проводов в салоне обеспечивает подключение всех элементов автомобиля через блок предохранителей, который независимо от количества приборов является основным элементом электрической проводки в салоне. Блок предохранителей, расположенный слева от водителя под торпедой, нередко вызывал серьёзные нарекания со стороны владельцев ВАЗ 2106.

Плавкие предохранители обеспечивают защиту важных элементов электрической цепи от замыкания

При потере физического контакта любого провода предохранители перегреваются, сжигая плавкую вставку. Этот факт являлся наличием проблемы в электрической цепи автомобиля.

Предохранители являются основными элементами электрической системы

Таблица: обозначение и мощность предохранителей в блоке ВАЗ 2106

Название Назначение предохранителей
F1(16А) Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафоны)
F2(8A) Реле стеклоочистителя, электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла
F3(8А) Дальний свет левой фары и лампа оповещения включённого дальнего света
F4(8А) Дальний свет правой фары
F5(8А) Предохранитель ближнего света левой фары
F6(8А) Ближний свет правой фары и задний противотуманная фара
F7(8А) Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение номера правая лампочка, лампы освещения приборов и подсветка прикуривателя
F8(8А) Габаритный свет (правый подфарник, левый задний фонарь), освещение номера левая лампочка, подкапотная лампа и лампочка оповещения о габаритном свете
F9(8А) Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10(8А) Регулятор напряжения и обмотка возбуждения генератора
F11(8А) Резерв
F12(8 ) Резерв
F13(8А) Резерв
F14(16А) обогрев заднего стекла
F15(16А) Электродвигатель вентилятора системы охлаждения
F16(8А) Указатели поворота в режиме аварийной сигнализации

Жгут проводов уложен под ковровым покрытием, проходя сквозь технологические проёмы в металлическом корпусе транспорта от торпеды до багажного отделения.

Устройство электрической сети автомобиля ВАЗ 2106

Благодаря такому конструктивному решению проводка ВАЗ 2106 выполнена следующим образом:

  1. Основные электрические цепи автомобиля активируются только через замок зажигания;
  2. Электрические механизмы, отвечающие за безопасность, соединены напрямую с аккумуляторной батареей через блок предохранителей;
  3. Корпуса всех основных узлов автомобиля являются токопроводящими.

Замок зажигания

При обслуживании автомобиля своими руками нередко приходится выяснять причину отказа той или иной электрической системы . Лучше всего поиски отказов начинать с замка зажигания, поскольку данное устройство выполняет несколько функций в автомобиле:

  1. Является управляющим механизмом системы зажигания;
  2. Выполняет роль охранной и противоугонной системы;
  3. Позволяет транспортировать на буксире автомобиль с включенной аварийной сигнализацией.

На схеме обозначено:

  1. Аккумуляторная батарея с подключением минусовой клеммы на массу (кузов авто);
  2. Электрический стартер с выводом «50» от замка зажигания через пусковое реле;
  3. Генератор;
  4. Блок предохранителей;
  5. Замок зажигания;
  6. Пусковое реле.

У замка зажигания 4 положения, при активации которых происходит пере коммутация:

  1. В положении «0» питание от АКБ подается только на клеммы 30 и 30/1. Все остальные системы отключены;
  2. В положении «I» запитывается клемма 30-INT и 30/1-15. В этом режиме могут работать только габаритные огни, стеклоочиститель ветрового стекла, вентилятор печки отопителя;
  3. В положении «II» к уже подключенным добавляется клемма 30-50. Активируется система зажигания, стартер, приборы на панели, габаритные огни и повороты;
  4. В положении «III» активными остаются только габаритные огни, звуковой сигнал и стеклоочистители. Питание подается на клеммы 30-INT и 30/1.

Дополнительные (нештатные) приборы и оборудование

На некоторых модификациях автомобиля ВАЗ 2106 устанавливаются:

  1. система обогрева заднего стекла;
  2. омыватель ветрового стекла, оснащенный электроприводом;
  3. реле включения ближнего света фар.

Соответственно, что и проводка на ваз 2106 у таких модификаций отличается. В частности, питание на эти устройства подается отдельным проводом через замок зажигания. Оно может быть активировано только при положении ключа «I» и «II».

Неисправности и ремонт фар

Неприятной особенностью фары на ВАЗ остается постепенное снижение качества света. В 70 % случаев водители замечают, что лампы перестали нормально светить, когда стекло на фаре уже помутнело на 30 — 40 %. Помутнение колбы на галогеновой лампе — вторая причина снижения освещенности. Если в автомобиле перестали гореть лампы габаритов, головного освещения, причин может быть несколько:

  1. Перегорела сама лампочка.
  2. Вышел из строя предохранитель или блок предохранителей.
  3. Перегорание, разрыв электропровода.
  4. Окисление наконечников контактов, ток не проходит по цепи.
  5. Ослабление крепежа электропровода.
  6. Поломка реле переключения или окисление конкретного контакта подрулевого переключателя наблюдается, если нет переключения с дальнего света на ближний и наоборот.

На шестерку устанавливается трехрычажный переключатель для регулировки головного освещения. Если западают и не фиксируются рычаги — деталь необходимо заменить.

Как разобрать фару

Разбор проводится за 10 минут. Стекло приклеено к отражателю, необходимо разогреть герметик, который держит по периметру блок, затем плоской отверткой или ножом поддеть стекло и вынуть элемент. Установка стекла проводится на мягкий клей в обратном порядке.

Некоторые водители греют фару феном, лампой, на паровой бане. Если использовать лампу есть вероятность перекалить стекло. Акриловые детали могут дополнительно помутнеть, если температура превысит 70 градусов.

Замена лампочек

Замена лампочек ближнего света начинается с демонтажа облицовки передней фары. Пластиковую накладку необходимо поддеть отверткой и снять с посадочного места. Блок расположен ближе к краю автомобиля, проводится по этапам.

Перед началом любых работ, связанных с заменой ламп, проверкой электропроводки, ремонтом фары необходимо снять минусовую клемму с АКБ:

  1. Ослабить три крепежных винта, удерживающих обод фары. Не выворачивать винты полностью.
  2. Взять фару в руку, повернуть ослабленный обод, винты должны выйти с пазов.
  3. Снять обод, вынуть рассеиватель, элемент удерживается ободом и выпадает вместе с ним.
  4. Вытащить фару с колодкой из ниши, снять штекер питающего электропровода.
  5. Отсоединить фиксатор.
  6. Вытащить отработанную лампочку с фары.

Установить новую деталь и провести сборку фары в обратном порядке. После монтажа нового элемента обязательно провести коррекцию геометрии светового луча.

Корректор фар и ремонт

Корректор светового потока, или проще — корректор фар, позволит отрегулировать головное освещения если у автомобиля изменился дорожный просвет за счет нагруженного багажника. В этом состоянии автомобиль наклоняется назад, свет дальних фар теряет корректировку, слепит водителей встречного транспорта и не освещает первые 10 метров перед авто. Свет ближних ламп плохо освещает обочину, рассеивается.

Корректировка проводится вручную, деталь позволит опустить световой луч вниз при загруженном багажнике и выровнять пучок для нормального режима. Для ВАЗ 2106 предусмотрен вариант использования электрокоррекоров. Регулировка положения отражателя проводится через сервопривод, который через червячную передачу меняет угол наклона отражателя.

Очистка оптики

Несмотря на то, что внутренний блок фары защищен водоустойчивым корпусом, дополнительными прокладками и герметически заклеен, чистить оптику необходимо как снаружи, так и внутри. Внешняя очистка, полировка, нанесение защитного лака проводится достаточно часто и не требует демонтажа рассеивателя.

Внутреннее очищение необходимо проводить не реже 1 раза в 6 месяцев, желательно при замене лампочки.

Очистить от пыли внутренние части можно с помощью неабразивных средств, не содержащих спирт. Чаще используют мицеллярную жидкость для снятия лака. Необходимо вытащить лампу, залить в блок разбавленную, в соотношении 1:1, жидкость и простую воду и хорошо встряхнуть блок. Промыть чистой водой, высушить.

Если акриловые стекла потеряли прозрачность, используют полировку и лакирование.

Схема электрооборудования (1988-2001 г.)

  1. Передние фонари;
  2. Боковые указатели поворота;
  3. Аккумуляторная батарея;
  4. Реле лампы сигнализатора заряда аккумуляторной батареи;
  5. Реле включения ближнего света фар;
  6. Реле включения дальнего света фар;
  7. Стартер;
  8. Генератор;
  9. Наружные фары;
  10. Внутренние фары;
  11. Датчик включения электродвигателя вентилятора;
  12. Электродвигатель вентилятора системы охлаждения двигателя;
  13. Звуковой сигнал;
  14. Катушка зажигания;
  15. Распределитель зажигания;
  16. Свечи зажигания;
  17. Электромагнитный клапан карбюратора;
  18. Датчик указателя температуры охлаждающей жидкости;
  19. Подкапотная лампа;
  20. Выключатель света заднего хода;
  21. Датчик указателя давления масла;
  22. Датчик сигнализатора недостаточного давления масла;
  23. Датчик сигнализатора недостаточного уровня тормозной жидкости;
  24. Моторедуктор очистителя ветрового стекла;
  25. Коммутатор*;
  26. Электродвигатель омывателя ветрового стекла;
  27. Реле включения электродвигателя вентилятора**;
  28. Регулятор напряжения;
  29. Реле-прерыватель очистителя ветрового стекла;
  30. Дополнительный блок предохранителей;
  31. Основной блок предохранителей;
  32. Реле-прерыватель аварийной сигнализации и указателей поворота;
  33. Реле включения обогрева заднего стекла***;
  34. Выключатель стоп-сигнала;
  35. Штепсельная розетка для переносной лампы****;
  36. Добавочный резистор электродвигателя отопителя;
  37. Электродвигатель отопителя;
  38. Переключатель электродвигателя отопителя;
  39. Часы;
  40. Лампа освещения вещевого ящика;
  41. Прикуриватель;
  42. Выключатель аварийной сигнализации;
  43. Регулятор освещения приборов;
  44. Лампа сигнализатора уровня тормозной жидкости;
  45. Трехрычажный переключатель;
  46. Выключатель зажигания;
  47. Выключатель обогрева заднего стекла***;
  48. Выключатель заднего противотуманного фонаря;
  49. Выключатель наружного освещения;
  50. Выключатели плафонов, расположенные в стойках передних дверей;
  51. Моторедукторы электростеклоподъемников передних дверей***;
  52. Выключатели плафонов, расположенные в стойках задних дверей;
  53. Выключатель контрольной лампы стояночного тормоза;
  54. Плафоны освещения салона;
  55. Указатель уровня топлива с сигнализатором резерва;
  56. Указатель температуры охлаждающей жидкости;
  57. Указатель давления масла с сигнализатором недостаточного давления;
  58. Тахометр;
  59. Лампа сигнализатора стояночного тормоза;
  60. Лампа сигнализатора заряда аккумуляторной батареи;
  61. Лампа сигнализатора воздушной заслонки карбюратора;
  62. Контрольная лампа габаритного света;
  63. Лампа сигнализатора указателей поворота;
  64. Лампа сигнализатора дальнего света фар;
  65. Спидометр;
  66. Выключатель сигнализатора воздушной заслонки карбюратора;
  67. Переключатель элекростеклоподъемника левой передней двери***;
  68. Реле включения электростеклоподъемников передних дверей***;
  69. Переключатель элекростеклоподъемника правой передней двери***;
  70. Задние фонари;
  71. Фонари освещения номерного знака;
  72. Датчик указателя уровня и резерва топлива;
  73. Колодки, подключаемые к элементу обогрева заднего стекла***;
  74. Лампа освещения багажника;
  75. Задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках: а — Коммутатора; б — Датчика-распределителя зажигания; в — Очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г — Реле прерывателя аварийной сигнализации и указателей поворота; д — Трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.

** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.

*** Устанавливается на части автомобилей.

**** С 2000 г. не устанавливается.

Какие фары используются на ВАЗ 2106

Учитывая то, что производство ВАЗ 2106 окончательно прекратилось ещё в 2006 году, легко предположить, что многим деталям и элементам конструкции автомобиля, который продолжает активно эксплуатироваться российскими автолюбителями, может потребоваться замена. В полной мере это касается фар: заводская оптика ВАЗ 2106 в большинстве случаев свой ресурс исчерпала, но она достаточно легко заменяется новыми, более актуальными составляющими, прежде всего альтернативными лампами и стёклами.

Заводская оптика ВАЗ 2106 сегодня в большинстве случаев требует реконструкции или замены

Лампы

Штатные лампы чаще всего заменяют биксеноновыми или светодиодными.

Биксенон

Использование ксеноновых ламп сегодня принято считать одним из наиболее совершенных вариантов наружного освещения как импортных, так и отечественных автомобилей, в том числе ВАЗ 2106. Колба ксеноновой лампы заполнена газом, который и создаёт свечение после того, как на электроды будет подано высокое напряжение. Розжиг и штатная работа ксеноновой лампы обеспечиваются специальными электронными блоками, вырабатывающими напряжение требуемой величины. Биксеноновая технология отличается от ксенона тем, что предусматривает ближний и дальний свет в одной лампе. В числе преимуществ ксенона перед другими типами автомобильного освещения чаще всего упоминается долговечность таких ламп, их экономичность и эффективность. Недостаток ксенона — высокая стоимость.

При установке биксенона на ВАЗ 2106 можно заменить как все четыре фары, так и две из них, например, наружные (т. е. ближний свет). Чтобы почувствовать разницу между штатной и вновь установленной оптикой, чаще всего бывает достаточно двух биксеноновых ламп: уровень освещения становится таким, что отпадает необходимость покупать ещё один довольно дорогой комплект.

Использование ксеноновых ламп сегодня принято считать одним из наиболее совершенных вариантов реализации наружного освещения ВАЗ 2106

Светодиодные лампы

Ещё одной альтернативой стандартной оптике ВАЗ 2106 могут быть светодиодные лампы. По сравнению со штатными лампами «шестёрки» светодиодные более виброустойчивы и часто имеют влагозащищённый корпус, что позволяет довольно успешно эксплуатировать их в плохих дорожных условиях. Светодиодные лампы гораздо дешевле биксеноновых, а отработать могут весь срок службы автомобиля. Недостаток этого типа ламп — высокое энергопотребление.

Один из наиболее востребованных типов светодиодных (LED) ламп для ВАЗ 2106 — Sho-Me G1.2 H4 30W. Долговечность и высокая функциональность такой лампы достигается за счёт использования трёх неподвижно вмонтированных в корпус прибора светодиодов. По степени яркости лампа не уступает ксенону, использование Sho-Me G1.2 H4 30W является экологически безопасным, генерируемый луч света не ослепляет водителей встречного транспорта, т. к. направлен под углом.

Вполне приемлемой альтернативой стандартной оптике ВАЗ 2106 могут быть светодиодные лампы

Стёкла

Вместо заводских стёкол можно использовать, например, акрил или поликарбонат.

Акриловые стёкла

Некоторые владельцы автомобилей ВАЗ 2106 предпочитают устанавливать вместо штатных стёкол фар акриловые. Такие фары достаточно часто изготавливаются в частных мастерских с использованием термоусадки. Для этого, как правило, снимается гипсовая матрица со старого стекла и по ней с помощью самодельных приспособлений отливается новая фара из акрила (который представляет собой не что иное, как оргстекло). Толщина акриловой фары обычно 3–4 мм. Автолюбителю такая фара обойдётся гораздо дешевле, чем стандартная, но в процессе эксплуатации может довольно быстро помутнеть и покрыться трещинами.

Поликарбонат

Если владелец «шестёрки» выбрал в качестве материала для стёкол фар поликарбонат, он должен учитывать, что:

  • этот материал является более дорогостоящим, чем, например, акрил;
  • основными преимуществами поликарбоната по сравнению с акрилом являются его более высокая ударопрочность и повышенная светопропускная способность;
  • поликарбонат обладает высокой термостойкостью и устойчивостью к воздействию атмосферных осадков;
  • обслуживать фары из поликарбоната можно только мягкой губкой, нельзя использовать для ухода за ними абразивные материалы;
  • поликарбонат примерно в 2 раза легче стекла.

Фары из поликарбоната обладают высокой термостойкостью и устойчивостью к воздействию атмосферных осадков

Неисправности электрооборудования ВАЗ 2106

Устранение проблем с электрическими элементами требует особых навыков и соблюдения простых правил:

  • для работы системы необходим источник питания;
  • электрическим устройствам требуется постоянное напряжение;
  • электрическая цепь не должна прерываться.

При включении омывателя глохнет мотор

Омыватель ветрового стекла снабжён переключателем, который управляет моторчиком подачи жидкости. Неисправность в виде заглохшего двигателя может быть вызвана заземлением питающего кабеля, корродированной клеммой, грязными и повреждёнными проводами. Для устранения неисправности стоит проверить все эти элементы и устранить недостатки.

Неисправности контактной системы зажигания

Вероятными причинами возникновения неисправностей служат:

  • обгорание/окисление контактов распределителя зажигания (трамблёра);
  • обгорание или даже частичное разрушение крышки распределителя зажигания;
  • обгорание контакта бегунка и его износ;
  • выход из строя сопротивления бегунка;
  • выход из строя конденсатора.

Эти причины ухудшают работу двигателя, влияя на его запуск, особенно в холодный период. Одна из рекомендаций заключается в зачистке контактной группы свечей и бегунка. При возникновении этой причины контакты трамблёра подлежат замене.

Износ крышки зажигания вызывает повреждение бегунка. В этом случае детали подлежат замене.

Другая причина заключается в неисправности помехоподавляющего конденсатора распределителя зажигания. В любом случае деталь необходимо заменить.

Износ механической части трамблёра вызывает биение вала, что проявляется в различных зазорах контактов. Причина — износ подшипника.

Неисправности катушки зажигания

Запуска мотора осложняется при неисправности катушки зажигания, которая начинает значительно нагреваться при выключенном зажигании из-за короткого замыкания. Причиной поломки катушки зажигания является длительное нахождение катушки под напряжением при неработающем двигателе, что приводит к осыпанию обмотки и её короткому замыканию. Неисправная катушка зажигания подлежит замене.

Тюнинг

С помощью тюнинга оптики можно не только украсить фары, но и несколько их модернизировать и усовершенствовать. Элементы тюнинга, как правило, продаются в автомагазинах в готовой к установке комплектации. В качестве тюнинга фар ВАЗ 2106 чаще всего используются:

  • дополнительные накладки и отражатели;
  • более современные типы фар, например, с линзами;
  • светодиодное обрамление;
  • тонировка;
  • биксенон и т. д.

Важно при этом, чтобы внесённые изменения не противоречили требованиям ПДД. Для тюнинга фар ВАЗ 2106 используют светодиодное обрамление

Для тюнинга фар ВАЗ 2106 используют светодиодное обрамление

Несмотря на то, что ВАЗ 2106 не выпускается уже 12 лет, количество этих автомобилей на российских дорогах продолжает оставаться довольно внушительным. Отечественному автолюбителю «шестёрка» полюбилась своей неприхотливостью, адаптированностью к российским дорогам, надёжностью и более чем приемлемой стоимостью. Учитывая возраст большинства машин этой марки, несложно догадаться, что используемая в них оптика вполне могла утратить первоначальные характеристики и чаще всего требует реконструкции или замены. Обеспечить безопасное и комфортное вождение, а также продлить жизнь фарам ВАЗ 2106 можно за счёт правильной их эксплуатации и своевременного техобслуживания.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
