Как прозвонить генератор ваз 2107

Демонтаж и снятие генератора с ВАЗ 2106: пошаговая инструкция

Алгоритм извлечения генератора на «шестерке» не является сложным и свободно выполняется одной парой рук. Для демонтажа потребуется стандартный набор гаечных ключей, а также небольшой молоток или монтажная лопатка, пассатижи. Снятие агрегата выполняется в следующей последовательности:

• В первую очередь необходимо откинуть силовые клеммы от аккумуляторной батареи – это позволит предотвратить короткое замыкание в проводке и удар током;
• Далее находим генератор и откручиваем все провода, ведущие к агрегату. В зависимости от сечения проводки, некоторые кабеля могут быть прикручены к токопроводящим частям гайками на «19»;
• После удаления проводки необходимо аккуратно отпустить крепление агрегата к верхнему кронштейну – это позволит немного отодвинуть генератор от посадочного места, что снизит напряжение на приводном ремне. Сам ремень также необходимо снять, стараясь не повредить натяжное устройство;
• Далее переходим под днище автомобиля и демонтируем защиту картера при ее наличии. Затем необходимо выкрутить крепления на нижней части фиксирующего кронштейна, после чего генератор можно извлекать.
• Удобнее всего будет демонтаж агрегата через днище автомобиля.

Разборка и ремонт генератора на ВАЗ 2106: детальный гайд для новичков

Для разборки генератора потребуется не больше 30 минут свободного времени, а также набор из гаечных ключей или торцевых головок, пассатижи, молоток и удлинители. Процедура осуществляется в четкой последовательности по данному алгоритму:

Демонтированный генератор переворачиваем верхней крышкой вверх, после чего находим фиксирующие болты. Крепления необходимо выкрутить, предварительно добавив к трещотке удлинитель;
После извлечения болтов необходимо аккуратно вытащить шкив генератора и разделить агрегат на 2 половины. Верхняя часть устройства содержит ротор с щетками и подшипником, нижняя – статор с обмоткой, а также выпрямительного реле;
Далее в первую очередь необходимо осмотреть состояние щеток и щеткодержателей – данные детали истираются при большом пробеге и часто являются причиной неработоспособности генератора. После проверки элементов осматриваем состояние подшипника на шкиве и прозваниваем ротор мультиметром;
Затем переходим к нижней части агрегата

Для демонтажа статора придется снять изоляционную и токопроводящую обмотку – во время извлечения важно не повредить элементы. Далее прозваниваем мультиметром статор и проверяем выпрямительное реле;
В случае определения неисправностей требуется заменить все поврежденные детали

При этом требуется помнить, что ремонт генератора осуществляется модульным образом, то есть путем замены сборных комплектующих – самостоятельно ремонтировать поврежденные ротор или статор не рекомендуется в целях предотвращения короткого замыкания;
После ремонта собираем устройство по данной инструкции в обратном порядке
Во время монтажа генератора на автомобиль также требуется обратить внимание на состояние приводного ремня – при необходимости данная запчасть также должна быть заменена.

Самостоятельный ремонт генератора позволит неплохо сэкономить на обслуживании автомобиля, однако не стоит приобретать подержанные комплектующие или пренебрегать толщиной изоляционной обмотки. В противном случае отреставрированный агрегат прослужит крайне недолго.

Проверка тока отдачи

Диагностика проводится при заведенном двигателе с высокими оборотами. Необходимо измерить ток, потребляемый узлами автомобиля. Щуп прижимается к проводу от клеммы 30 или В+.

Необходимо поочередно включать электроприборы автомобиля, и фиксировать показатели. Полученные значения следует суммировать. Затем нужно включить все приборы и замерить показатель тока. Полученный показатель следует сравнить с суммированным значением предыдущих измерений. Итоговое значение должно быть примерно на 5 А ниже суммированного показателя. Более высокое значение подтверждает неисправность узла.

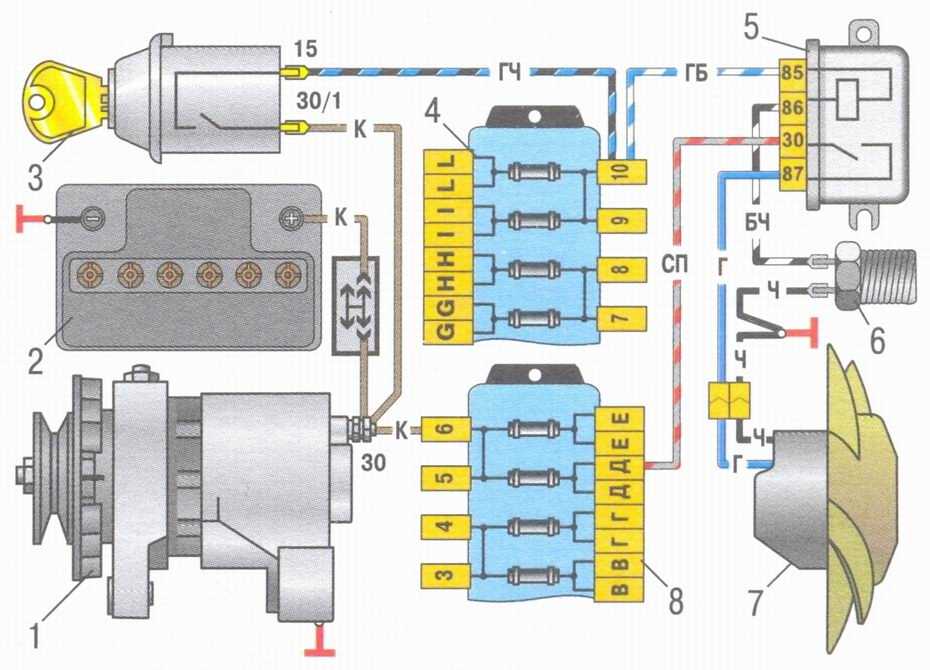

Схема подключения генератора Ваз 2106

Реле регулятор.
В таких случаях проще всего заменить полностью выпрямительный блок.
Следите за контрольными лампами, и удачи на дорогах! При этом через обмотку якоря будет протекать электрический ток.
Когда значение напряжения будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов. Чтобы произвести ремонт генератора ВАЗ , выполните следующие действия: Сначала необходимо отключить штекер от выхода 67 на узле. Регулятор напряжения и щеточный узел Но вся проблема в том, что генератор вырабатывает электричество нестабильно.
Номинальное напряжение Г соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Обмотка возбуждения, которая расположена на самом роторе, запитывается через регулятор напряжения. При этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. Также возможен выход из строя самой лампы, но это легко проверить, установив уровень зарядного тока при помощи бортового амперметра.

Добившись необходимого натяжения, заворачиваем крепежную гайку к планке регулировки. Каждая обмотка состоит из шести последовательно соединенных катушек. Напряжение в бортовой сети ниже 13,6 В проверяется автотестером Плохо натянут ремень генератора Подтяните ремень Включено слишком много мощных потребителей электроэнергии, особенно при низких оборотах двигателя.

Если это делается с трудом, то выкручиваем нижний крепежный болт

Обратите внимание на то, что в статорной должно быть определенное сопротивление, в зависимости от модели генератора. Щеткодержатель крепится винтом на задней крышке генератора

Но дело в том, что конструкция электрической машины совсем не рассчитана на использование такого количества потребителей. Корректное подключение генератора ВАЗ дает гарантию безаварийной и уверенной эксплуатации этого электрического агрегата транспортного средства.

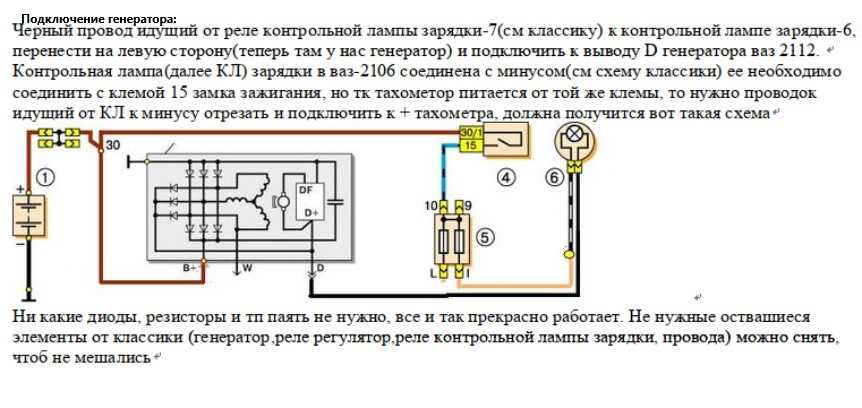

Генератор ВАЗ-2107(08) подключить на 2101…2106.

https://youtube.com/watch?v=ZaufySe_6vU

Схема крепления электрогенератора и его конструкция

Для закрепления генератора на корпус мотора у него на крышках имеются специальные ушки. Фиксирование осуществляется при помощи болта к кронштейну и шпильки к натяжной планке. Для предохранения повреждений ушек крышек при закреплении электрогенератора в их отверстиях вставлены специальные резиновые буферные втулки.

При закреплении агрегата усилие затяжки приводит к смещению поджимной стальной втулки, после чего происходит сжатие буферной спецвтулки между металлическими втулками, а осевое усилие, прикладываемое при затяжке, не передается на ушко крепления. Конструкция агрегата состоит из нескольких частей. Основными компонентами, входящими в состав электрогенерирующего устройства, являются:

• ротор;
• статор;
• крышки, для изготовления которых используется алюминиевый сплав;
• крепежные элементы;
• шкив привода генератора.

1 – поджимная втулка; 2 – втулка; 3 – буферная втулка; 4 – задняя крышка; 5 – винт крепления выпрямительного блока; 6 – выпрямительный блок; 7 – вентиль (диод); 8 – задний подшипник; 9 – контактные кольца; 10 – вал ротора; 11 – щетки; 12 – вывод «30»; 13 – щеткодержатель; 14 – вывод «67»; 15 – штекер нулевого провода; 16 – шпилька крепления генератора; 17 – крыльчатка вентилятора; 18 – шкив; 19 – пластины; 20 – кольцо; 21 – передний подшипник; 22 – обмотка ротора; 23 – ротор; 24 – обмотка статора; 25 – статор; 26 – передняя крышка.

Практически каждый из этих компонентов конструкции состоит из определенных отдельных элементов. Ротор состоит из вала, имеющего рифленую поверхность, на которую насажена втулка из стали. Помимо этого, на роторном валу размещены клювообразные стальные полюсы, которые совместно с валом и втулкой образуют сердечник электромагнита агрегата.

На роторном валу размещаются шкив и крыльчатка вентилятора, потоком воздуха от которой охлаждается схема блока выпрямителя и другие внутренние элементы электрической машины. Всасывание воздуха осуществляется в окна крышки, после чего поток проходит внутри электрогенератора между его статором и ротором и посредством крыльчатки вентилятора выбрасывается наружу.

Технические характеристики генератора ВАЗ 2106

На «шестёрке» с завода стоит генератор Г-221, который классифицируется как синхронный прибор переменного тока. Устройство фиксируется на двигателе с правой стороны, однако его можно регулировать или менять только из-под кузова, так как сверху к генератору трудно подлезть из-за наличия многих шлангов, устройств и приборов.

Номинальное напряжение Г-221 соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Ротор генератора вращается в правую сторону (если смотреть со стороны привода), так как такая особенность обусловлена положением генератора относительно коленчатого вала.

Максимальная сила тока, которую способен выдать генератор ВАЗ 2106 при частоте вращения ротора 5000 оборотов в минуту, равна 42 амперам. Показатель мощности — не менее 300 ватт.

Устройство весит 4.3 килограмма и имеет следующие габариты:

• ширина — 15 см;
• высота — 15 см;
• длина — 22 см.

Штатное устройство для оснащения всех ВАЗ 2106

Почему генератор выходит из строя?

Собственно генератор имеет несложное строение, если хотите, то это обычный электродвигатель (только сделан с учетом на большую генерацию тока), попробуйте покрутить обычный электродвигатель и присоединить к нему лампочку или светодиод, то он начнет гореть – вот вам и элементарный генератор тока.

У меня как-нибудь будет статья, в которой я вам расскажу — из чего состоит генератор. НО сегодня просто и утрированно — это ротор (подвижная часть), статор (неподвижная часть), щеточный узел, реле-регулятора, ну и конечно же корпус в котором все это дело находится.

А теперь собственно поломки.

• Заклинило подшипники. Это достаточно распространенная проблема у уже изношенных генераторов, ротор в корпусе крутится на подшипниках, от времени и влаги (грязи), они изнашиваются и из банально клинит или подклинивает. Если присутствует клин, то это одно – шток перестает вращаться. Но вот если проявляются подклинивания, то заметить это сложно, шток может вращаться, а может и нет. В любом случае, при таких симптомах скорее порвется ремень, который крутит генератор от двигателя. ЭТО ПЕРВЫЙ ЗВОНОЧЕК.
• Сгорела обмотка на статоре или роторе. Она там есть в любом случае и скорее всего будет на статоре, так вот — также от влаги (соли на дорогах), ее может разъесть и она банально замкнет или просто перегорит, так как там используются медные провода. Соответственно генерация тока прекратиться.

• Выход из строя щеточного узла. Это также встречается очень часто, щетки это графитовые (зачастую квадратные) стержни, которые ходят по дорожкам статора. Так вот от времени они банально изнашиваются и их нужно заменить.
• Выход из строя реле регулятора. Это реле не дает генератору перезаряжать аккумулятор, приводя напряжение и силу тока в нужные рамки. Зачастую оно также выходит из строя и зарядка вообще не поступает на батарею! Нужно смотреть.

В общем то по этим 4 основным причинам генератор может не работать, поэтому его нужно обязательно проверять, перед покупкой новой батареи. Вполне вероятно у вас дело именно в нем.

Стоимость и взаимозаменяемость

Встроенный реле регулятор напряжения 71.3702 для генератора Г-222

Средняя цена за регулятор напряжения как встроенный в щетки, так и выносной составляет около 100 рублей.

Модели генераторов Г-221 и Г-222 взаимозаменяемы, то есть вы без особых трудностей сможете поставить новый генератор от «семерки» на «копейку», но стоит уделить внимание правильному заряду АКБ. Для этого необходимо доработать электропроводку по стандартной схеме подключения

В зависимости от ситуации, либо установить внешний реле регулятор напряжения, либо, наоборот, снять внешний и оставить один встроенный в генератор.

Нормальным напряжением в бортовой сети автомобиля считается диапазон 13,5-14,5 Вольт.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Блог КотоСупа или ЗаметкиТазовода

Установка генератора 2107i или 2108 (Г-224) на 2106 или другую карбюраторную классику

Сдох старый заводской ген, иметь второй раз за такие бабки что он стоит гемор с недозарядом аккума не охота, решено ставить генератор мощнее. Выбор пал на генератор от инжекторной семерки 73А, это почти как у десятки, а десятка — первая вазовская машина лишенная гемора с недозарядом. Есть еще один генератор под клиноремень, это 08й Г-224, последние генераторы этой серии имели отдачу в 80А. Установка их ничем не отличаеся, мало того с виду их даже не отличишь, разве что семерочных есть 2 разновидности — у одного корпус похож на Г222/224, у другого — на 2110. Изучил материалы рунета — один страшенный колхоз с какими-то сигнальными лампами на 3 ватта)). Пришлось изобретать велосипед. Итак, самое простое и рациональное решение:

Причины выхода из строя генератора

Без специализированного оборудования определить точную причину поломки узла не всегда удается. Но, чаще всего к неполадке приводят:

1. Заклинивание подшипников. Из-за высыхания смазки и постепенного износа подшипники заклинивают. Сначала обычно рвется ремень, что влечет необходимость переборки узла.
2. Прогорание обмотки. Чаще всего обмотка прогорает вследствие проникновения химических веществ и солей, использующихся для посыпки дороги зимой.
3. Износ щеток. Графитовые щетки постепенно стираются, поэтому их нужно периодически менять. Если их вовремя не заменить, узел может полностью выйти из строя.
4. Неисправность реле. Устройство предназначено для предотвращения перезарядки аккумулятора. При его неисправности не происходит запуск генератора.

Генератор 2109: устройство и особенности

Начнем с того, что на ВАЗ 2109 устанавливают генераторы переменного тока: серия -37.3701(конструкция с использованием клиновой ременной передачи) и серия — 94. 3701(конструкция с использованием поликлиновой ременной передачи).

Давайте разберемся более подробно в схемах подключения, способах диагностирования и ремонта генераторного устройства на ВАЗ 2109 (конструктивные особенности автомобильных генераторов: серия 37.3701 и 94.3701).

Итак, генератор расположен в передней части и крепится практически на ДВС автомобиля. Генераторы бывают двух видов: традиционный и компактный. Основные составляющие генератора на ВАЗ 2109:

• корпус;
• ротор;
• статор;
• щеточный узел (щетки генератора ВАЗ);
• выпрямительный блок;
• регулятор напряжения.

Конструкция генератора серии 37.3701 состоит из более чем 20 элементов:

• втулка, поджимной и буферный штуцеры;
• задняя крышка узла, болт, фиксирующий выпрямительное устройство, выпрямительный узел с вентилем;
• конденсаторный компонент;
• шкив и задний подшипник вала роторного устройства;
• крыльчатка, вал, щетка, подключенная к выходу на регуляторном механизме, упорное кольцо;
• контакты для подсоединения потребителей электроэнергии;
• статорный механизм, обмотка ротора и т.д.

Более сложная конструкция генератора серии 94.3701, состоящая из более 30 элементов, среди них:

• конденсаторное устройство, защитный кожух приспособления;
• контакт В+ и общий контакт дополнительных диодных элементов с подключением на регуляторном приспособлении к выходу D+;
• фиксирующее устройство плюсовых диодов выпрямительного механизма и фиксация для отрицательных диодных элементов;
• вал, стяжной болт, шайбы (обычная, конусная);
• втулка, держатель щеточного узла и т.д.

На деле, ресурс генератора типа 37.3701 составляет около 120 тыс. километров пробега, у генератора 94.3701 ресурс немного больше за счет контактных колец (они меньше по диаметру).

Схема подключения генератора будет зависеть от его типа. В общем, технические характеристики генераторов на ВАЗ 2109 следующие:

• при номинальном напряжении 14В, наибольшая сила тока отдачи у генераторов 37.3701 равна 55А, у генераторов 94.3701 равна 80А;
• напряжение регулируется: 13,6-14,3В (37.3701) и 13,2-14,7В (94.3701);
• передаточное отношение – 1:2,04 (37,3701) и 1;2,4 (94.3701).

Если рассматривать генератор, общая схема включает в себя такие элементы:

• генератор переменного тока на ВАЗ 2109;
• минусовый и плюсовый диод;
• приборная панель автомобиля и контрольная лампочка генератора и разряда АКБ;
• прибор вольтметр;
• блок с предохранителями, установленный в моторном отсеке, под лобовым стеклом со стороны водителя;
• дополнительные резисторные элементы, встроенные в монтажный блок предохранителей;
• замок зажигания и реле зажигания автомобиля;
• конденсаторное устройство, обмотка и АКБ автомобиля;
• установленное в моторном отсеке реле-регулятор напряжения генератора.

Что касается того, как подключить генератор ВАЗ 2109, это будет зависеть от модели устройства:

• модель генератора 37.370 — при повороте ключа зажигания происходит подключение напряжения через контрольную лампочку на панели приборов и резисторы. При запущенном ДВС напряжение поступает на обмотку возбуждения вентилей на выпрямительном блоке (основное напряжение подается на вывод регулятора, ток не проходит через контрольную лампочку и она не горит)
• модель генератора 94.3701 – схема включения аналогична предыдущей (после включения зажигания через контрольную лампочку напряжение поступает к выводу регулятора).

Обратите внимание, устройство работает исправно, если во время поворота ключа в замке зажигания лампа загорается, а после запуска ДВС гаснет. Если лампа гаснет не сразу, а с некоторой задержкой, это значит, что генератор неисправен

Регулятор напряжения

При помощи регулятора напряжения производится поддержка на обмотке возбуждения определенного значения. На сегодняшний день большинство генераторов начиняются интегральным реле-регулятором. Стоит заметить, что всего может быть две конструкции реле-регуляторов: гибридная, при которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, а также интегральная конструкция, при которой все элементы, входящие в состав реле-регулятора, выполнены на одной полупроводниковой пластине. Это основной элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

Неисправности генератора на ВАЗ 2106

Как и любой другой механизм в составе транспортного средства, генератор «шестёрки» может некорректно работать, ломаться и выходить из строя. Однако крайне редки случаи неожиданных поломок, так как водитель всегда может отследить возникновение «болезни», заметив её первые признаки.

Загорелась контрольная лампа зарядки

На панели приборов расположена лампа, отражающая работоспособность генератора. Она может как моргать, так и гореть в постоянном режиме. В любом случае, срабатывание этого индикатора считается первым сигналом неполадок в работе генератора.

Причина неисправности

Способы устранения

Проскальзывание ремня привода генератора Обрыв в соединении между штекером «85» реле контрольной лампы заряда и генератора Разрегулировано или повреждено реле контрольной лампы заряда аккумулятора Обрыв в цепи питания обмотки возбуждения Разрегулирован или поврежден регулятор напряжения Износ или зависание щеток генератора; окисление контактных колец Обрыв или короткое замыкание на «массу» обмотки возбуждения генератора Короткое замыкание одного или нескольких положительных диодов генератора Обрыв в одном или нескольких диодах генератора Обрыв в соединении между штекерами «86» и «87» реле контрольной лампы заряда Обрыв или межвитковое замыкание в обмотке статора

Отрегулируйте натяжение ремня генератора Проверьте и восстановите соединение Проверьте реле, отрегулируйте или замените его Восстановите соединение Зачистите контакты, отрегулируйте или замените регулятор напряжения Замените щеткодержатель со щетками; протрите кольца тряпкой, смоченной в бензине Присоедините выводы обмотки к контактным кольцам или замените ротор Замените радиатор с положительными диодами Замените выпрямительный блок генератора Восстановите соединение Замените статор генератора

Не заряжается аккумулятор

Генератор может работать, но зарядка на АКБ не идёт. Это основная проблема Г-221.

Причина неисправности

Способы устранения

Слабое натяжение ремня генератора: проскальзывание при большой частоте вращения и работе генератора под нагрузкой Ослаблено крепление наконечников проводов на генераторе и аккумуляторной батарее; окислены выводы аккумуляторной батареи; повреждены провода Неисправна аккумуляторная батарея Разрегулирован или поврежден регулятор напряжения

Отрегулируйте натяжение ремня генератора Очистите выводы аккумуляторной батареи от окислов, затяните зажимы, замените поврежденные провода Замените аккумуляторной батарею Зачистите контакты, отрегулируйте или замените регулятор

Аккумулятор выкипает

При некачественном подключении генератора возможна проблема с АКБ.

Причина неисправности

Способы устранения

Плохой контакт между «массой» и корпусом регулятора напряжения Разрегулирован или поврежден регулятор напряжения Неисправна аккумуляторная батарея

Восстановите контакт Отрегулируйте или замените регулятор напряжения Замените аккумуляторную батарею

Генератор работает очень шумно

Сам по себе прибор должен издавать звуки при работе, так как ротор постоянно вращается. Однако если звук работы чрезвычайно громок, необходимо остановиться и выяснить, в чём дело.

Причина неисправности	Способы устранения
Ослаблена гайка шкива генератора Повреждены подшипники генератора Межвитковое замыкание обмотки статора (вой генератора) Скрип щеток	Подтяните гайку Замените подшипники Замените статор Протрите щетки и контактные кольца хлопчатобумажной салфеткой, смоченной в бензине

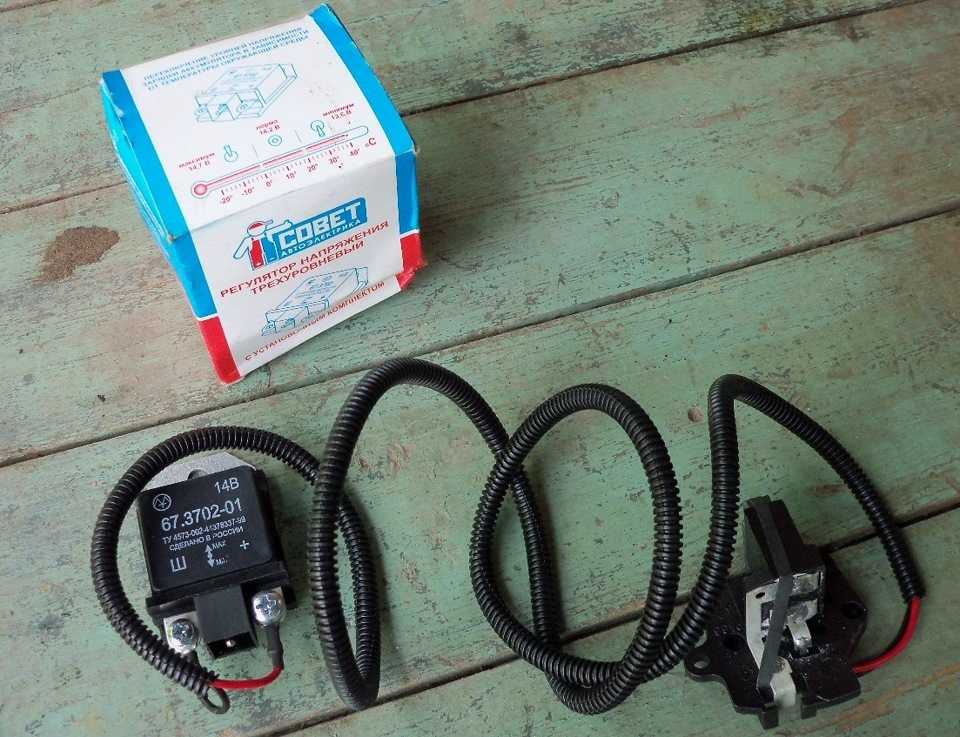

Выносной регулятор

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Нередко случается у водителей такое

Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время

Нередко случается у водителей такое. Запаливаются щётки генерирующего устройства. Регулятор встроен вместе с щётками. Приходится менять всё вместе. И тут совет от знатоков: лучше поставь внешний регулятор, чем встроенный. Уж больно не хвалят модели, выпущенные в последнее время.

Хорошо, думаешь, поставлю внешний, только как его подключать? Оказывается, есть удобная схема, которая позволяет легко всю эту модернизацию осуществить.

Некоторые важные моменты:

нельзя путать фишки на регуляторе под номерами 67 и 15 (первая должна соединяться с генерирующим устройством, а вторая – идти на предохранители);

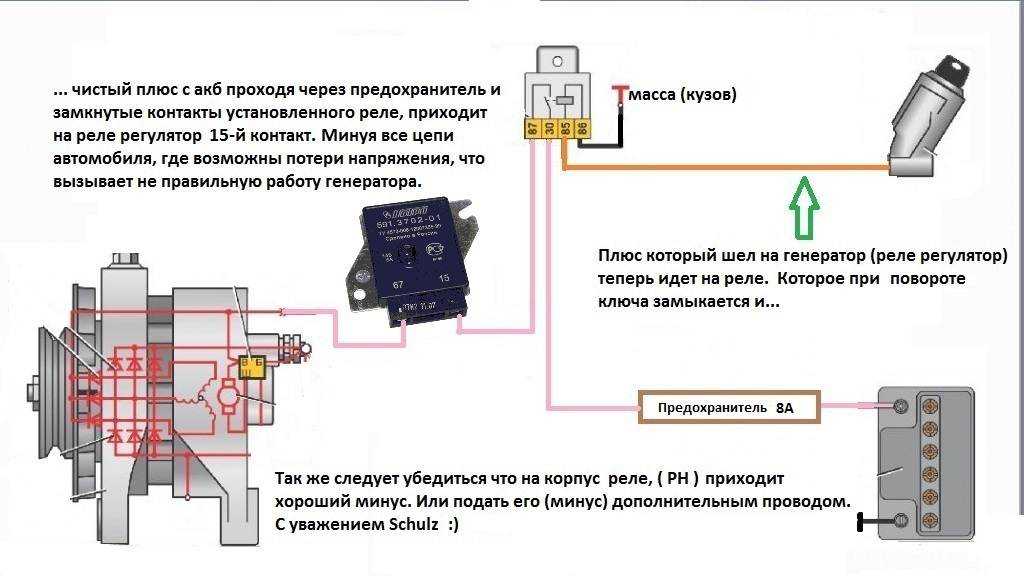

Вот как выглядит схема подключения

На нижнем фото видим схему, которая показывает подключение уже встроенного реле регулятора.

Она подходит для подключения на «пятёрки», «семёрки», ВАЗ 2104, если ГУ установлено от ВАЗ «копейки». Как видим, реле регулятор выносного типа подключается посредством двух выводов. 15-й вывод идет на предохранитель.

Второй вывод 67 соединяется с генератором. Провод соединяется с фишкой от щёток.

Также реле выносного типа должно соединяться с массой – любой частью кузова.

Реле – это не что иное, как выключатель, служащий для смыкания и отключения отдельных зон электрической цепи, происходящих при конкретных показателях электровеличин. Реле машины иначе называют коммутатором нагрузочного напряжения, и это верно на все 100 процентов. Когда ГУ, вентилятор или стартер потребляет тока больше, чем нужно, реле срабатывает.

Реле состоит из магнита электрического типа, якоря и переключателя. Электромагнитом выступает в данном случае трос, обвитый вокруг индуктора с магнитным стержнем, а якорем – особая пластина, управляющая контактами.

Как только электрическое напряжение проходит сквозь обмотку магнита, возникает электрическое поле. Специальный толкатель прижимает якорь к сердечнику и, тем самым, переключаются контакты.

Внимание. Известно два типа реле, применяемых на автомобилях ВАЗ

Это неконтактное реле-регулятор и МЭР (электрический). Именно схема последнего реле показана на картинке ниже.

Неконтактное реле или НЭРР представляет собой достаточно новый агрегат, не требующий никаких дополнительных корректировок или регулирования. Что касается МЭР, то это прибор старого образца, изготовление которого в настоящее время приостановлено.

Итак, ВРН или регулятор встроенный представляет собой устройство, состоящее из микросхемы, транзистора и корпуса с щётками. Если выходит из строя встроенный регулятор, то его заменяют на новый, либо устанавливают выносной.

Внешний регулятор легко инсталлировать, если следовать строго инструкции.

Модернизация подразумевает демонтаж и разбор генерирующего устройства.
