Ремонт редуктора заднего моста на ваз 2107

Замена сальника заднего моста ваз 2107 своими руками.

Для начала приготовим запчасти и инструмент. Из новых частей нам понадобятся:

  1. Сам сальник.
  2. Распорная втулка.
  3. Маслоотражающая шайба.
  4. Новое трансмиссионное масло.

Масла потребуется 1,35 л. по «Мурзилке» его рекомендуют менять вместе с сальником. Из инструментов в идеале необходимо:

  1. Головка на 24
  2. Ключ на 17(можно головку).
  3. Динамометр(можно заменить пружинными весами до 15 кг. )или динамометрический ключ не менее, чем на 150 Н*см.
  4. Рожковый ключ на 13.
  5. Хорошая, толстая плоская отвёртка.
  6. Оправка под сальник.
  7. Молоток или киянка.
  8. Ёмкость под старое масло.
  9. Ветошь.
  10. Маркер.
  11. Домкрат.

Подготовили всё и начинаем замену!

Подготовка и демонтаж сальника редуктора.

Загоняем авто на яму или эстакаду и сливаем масло с моста (не забываем сразу закрутить сливную пробку обратно). Делаем метку маркером в месте соединения кардана с редуктором (что бы не сбить балансировку во время установки). Берём ключ на 13 и крепкую отвёртку или какую-нибудь монтажку и откручиваем гайки, крепящие кардан к редуктору.

Отсоединяем карданный вал от редуктора и видим гайку на 24, но не откручиваем. Вот сейчас пригодиться динамометрический ключ или динамометр. Нам необходимо измерить усилие на входе в редуктор до того момента, как вывешенное колесо начнёт прокручиваться. Домкратом вывешиваем любое заднее колесо и дальше по ситуации:

если у Вас динамометрический ключ, то просто крутим им гайку на 24 до начала прокручивания колеса и смотрим на показания на ключе в этот момент. Запоминаем их т.к. при сборке будем затягивать с таким же усилием.

если у Вас динамометр (или весы), то зацепляемся им за болт и тянем пока вывешенное колесо не сдвинется с места. Запоминаем показания т.к. при сборке будем затягивать гайку до той степени, пока не добьёмся таких же показаний.

если у Вас вообще ничего нет, то делаем метку на фланце, гайке и редукторе и считаем на сколько оборотов откручиваем гайку, что бы закрутить на такое же количество оборотов.

Снимаем колесо с домкрата (но далеко его не убираем) и откручиваем гайку на 24. Для того, чтобы её открутить подкладываем кирпичики под колёса, в качестве стопоров или же вкручиваем 2 болта и делаем упор из монтажки или трубы как показано на фото ниже.

Далее киянкой или молотком через деревянную проставку сбиваем фланец редуктора.

Вот теперь видно сам сальник и можно его достать отвёрткой или гаечным ключом.

Установка нового сальника в редуктор заднего моста.

Протрите место установки сальника от пыли и мусора Проверьте фланец на наличие выработки или ржавчины. Перед установкой, внешнюю часть сальника смажьте литолом. Запресуйте новый сальник через оправку на глубину 1.7-2мм от края редуктора. Если на фланце большая выработка, то сальник лучше забить немного глубже или наоборот слегка недобить. Упор делать только на внешний край сальника, иначе можно его повредить.

После установки сальника смажьте из маслёнки его внутреннюю часть маслом. И устанавливаем фланец.

Как затянуть гайку фланца заднего редуктора классики.

Затягиваем гайку исходя из того, что у Вас было для того, чтобы измерить силу с которой она была затянута. После затяжки проверьте, что бы не было люфта ни осевого (вперёд-назад), ни вверх-вниз, вправо-влево.

Собираем далее в процессе обратном сборке. Не забудьте долить масло в редуктор.

Ровных Вам дорог!

Почему течёт масло из редуктора заднего моста ВАЗ 2107, 2106?

Важно понимать, когда сальник течёт, а когда имеется простое запотевание. Если после использования машины около сальника не видно капель масла, можно считать, что сальник просто потеет. В ситуации, когда будут видны капли масла или след по которому шла капля, можно считать, что сальник течёт

В ситуации, когда будут видны капли масла или след по которому шла капля, можно считать, что сальник течёт.

Причины течи сальника моста заднего редуктора ВАЗ 2107, 2106:

  • Износ маслосъёмных элементов сальника.
  • Разрыв стягивающей пружинки сальника.
  • Брак сальника.
  • Выработка на фланце.
  • Неисправный или засорённый сапун редуктора.

Когда сальник просто потеет, на редукторе ВАЗа, его можно и не менять, а если он течёт, то менять нужно обязательно! Но перед тем как менять сальник, проверьте работает ли сапун редуктора, просто понажимав на его головку, при этом она должна немного двигаться. Если она неподвижна, то в течи виноват скорее всего именно сапун, т.к. он не даёт выйти газам из редуктора из-за чего создаётся избыточное давление и давит масло из сальника. Так же попробуйте открутить и продуть сапун перед тем, ка решиться на замену сальника редуктора. Давайте теперь поговорим о его замене.

Устройство редуктора

Основными конструктивными элементами «шестёрочного» РЗМ являются:

  • главная пара;
  • межколёсный дифференциал.

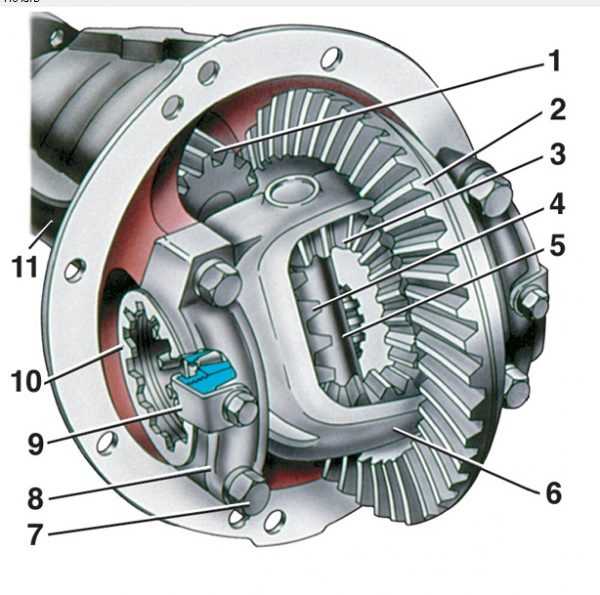

Устройство редуктора ВАЗ 2106: 1 — ведущая шестерня; 2 — ведомая шестерня; 3 — сателлит; 4 — шестерня полуоси; 5 — ось сателлитов; 6 — коробка дифференциала; 7 — болты крепления крышки подшипника коробки дифференциала; 8 — крышка подшипника коробки дифференциала; 9 — пластина стопорная; 10 — регулировочная гайка подшипника; 11 — картер редуктора

Главная пара

Конструктивно главная пара редуктора выполнена из двух шестерён — ведущей (коничка) и ведомой (планетарка) с гипоидным (спиральным) зацеплением зубьев. Применение гипоидной передачи обеспечивает следующие преимущества:

  • бесшумность работы;
  • увеличенный ресурс;
  • увеличение клиренса.

Однако в такой конструкции есть и свои нюансы. Шестерни главной передачи идут только по парам и подгоняются на специальном оборудовании. Во время этого процесса осуществляется контроль всех параметров шестерён. На главной паре наносится маркировка, состоящая из серийного номера, модели и передаточного числа, а также даты изготовления и подписи мастера. Затем выполняется формирование комплекта главной передачи. Только после этого запчасти поступают в продажу. Если же случилась поломка одной из шестерён, то замене подлежит полностью главная пара.

Главная пара состоит из двух шестерён — ведомой и ведущей

Дифференциал

Посредством дифференциала крутящий момент распределяется между ведущими колёсами задней оси, обеспечивая их вращение без пробуксовки. При повороте автомобиля внешнее колесо получает больший крутящий момент, а внутреннее — меньший. При отсутствии дифференциала описанное распределение крутящего момента было бы невозможно. Деталь состоит из корпуса, сателлитов и полуосевых шестерён. Конструктивно узел установлен на ведомой шестерне главной пары. Сателлиты соединяют полуосевые шестерни с корпусом дифференциала.

Наличие дифференциала в редукторе исключает пробуксовку задних колёс при разных крутящих моментах на них

Другие детали

В РЗМ есть и другие элементы, которые являются неотъемлемой частью конструкции:

  • корпус — исключает повреждение дифференциала;
  • фланец — деталь зафиксирована на конической шестерне главной пары и предназначена для соединения кардана с этой шестернёй;
  • манжетное уплотнение — отвечает за герметичность узла, препятствуя просачиванию смазки наружу;
  • подшипники — обеспечивают вращение конической шестерни и дифференциала.

Заливка масла в рулевой редуктор

Как уже говорилось выше, корпус рулевого редуктора герметичен. Внутрь заливается масло, которое позволяет значительно снизить трение деталей. Для вазовского редуктора подойдёт любое масло класса GL5 или GL4. Класс вязкости при этом должен быть SAE80-W90. Многие владельцы «шестёрок» заливают старое советское масло ТАД17, которое тоже обладает приемлемой вязкостью и стоит дешевле. Чтобы заправить редуктор полностью, потребуется 0.22 литра трансмиссионного масла.

Как проверить уровень масла в рулевом редукторе

Для того чтобы детали рулевого редуктора служили как можно дольше, водитель обязан периодически контролировать уровень масла в этом устройстве и при необходимости доливать смазку.

  1. На крышке редуктора имеется отверстие для заливки масла, закрытое пробкой. Пробка выкручивается с помощью рожкового ключа на 8.

  2. В отверстие до упора вставляется тонкая длинная отвёртка или щуп для масла. Масло должно доходить до нижней кромки маслосливного отверстия.

  3. Если уровень масла нормальный, пробка возвращается на место, закручивается, а потёки масла на крышке вытираются ветошью. Если уровень низкий, масло доливается.

Последовательность заливки масла

Если водителю необходимо долить в редуктор немного масла или поменять масло полностью, ему потребуется пустая пластиковая бутылка, обрезок пластиковой трубки и медицинский шприц самого большого объёма. Здесь же следует отметить, что в инструкции по эксплуатации машины сказано: масло в рулевом редукторе следует менять с периодичностью один раз в год.

  1. Пробка для масла на крышке редуктора отворачивается. На шприц надевается пластиковая трубка. Другой конец трубки вставляется в сливное отверстие редуктора, масло вытягивается в шприц и сливается в пустую пластиковую бутылку.

  2. После полного слива тем же шприцем в редуктор заливается новое масло. Заливать следует до тех пор, пока масло не начнёт капать из сливного отверстия. После этого пробка вкручивается на место, а крышка редуктора тщательно протирается ветошью.

Видео: самостоятельно меняем масло в рулевом редукторе «классики»

Итак, рулевой редуктор на «шестёрке» является деталью очень ответственной. От его состояния зависит не только управляемость автомобиля, но и безопасность водителя и пассажиров. Заменить редуктор сможет даже начинающий автолюбитель. Специальных навыков и знаний для этого не требуется. Нужно лишь уметь пользоваться гаечными ключами и в точности следовать рекомендациям, изложенным выше.

Назначение сальника редуктора

Все классические модели автомобилей Лада, до ВАЗ-2108 имеют задний привод. Начиная с ВАЗ 2108 и выше, автомобили приводятся в движение посредством переднего привода. Всем известно о том, что редуктор – это устройство, посредством которого осуществляется увеличение крутящего момента с дальнейшей передачей его от кардана к задним колесам. Все детали заднего моста функционируют преимущественно в масляной среде, что положительно отражается на таких факторах:

  • Увеличивается срок службы трущихся деталей за счет снижения износа.
  • Отводится тепло, которое возникает при трении шестерней.
  • Снижается сила трения.
  • Осуществляется очистка шестерней от металлической пыли и стружки, которые образуются при соприкосновении металлических деталей друг с другом.

Для того чтобы передать крутящий момент от двигателя к задним колесам, применяется карданный вал, который подсоединяется к фланцу редуктора. На оси фланца, устанавливается сальник, для предотвращения вытекания смазки из редуктора заднего моста. При износе манжет наблюдается течь наружу и появление масляных пятен и даже лужи под автомобилем. Чтобы избежать существенной потери масла в заднем мосту ВАЗ 2107, следует осуществлять замену манжет своевременно при обнаружении потеков масла.

Проверка исправности сальника хвостовика

Первым признаком того, что необходима замена сальника хвостовика на автомобиле ВАЗ 2107, является наличие следов смазывающего вещества, пыли и грязи на внешней части заднего моста. Определить наличие потеков на заднем мосту не составит особого труда. Для этого требуется забраться под автомобиль и осмотреть мост.

При значительном износе сальника под автомобилем можно обнаружить лужу масла. Если своевременно не прибегнуть к разрешению проблемы, то масло может вытечь из моста, что приведет к его быстрой поломке. Несмотря на то, что манжет является мелкой деталью в автомобиле, но его исправность играет очень важную роль.

Что потребуется при проведении работ по замене

Для замены рассматриваемого устройства на автомобиле ВАЗ 2107 потребуется ряд следующих инструментов:

  • Рожковые ключи на 13 и 24.
  • Штангенциркуль.
  • Отвертка.
  • Съемник для фланца. Этот инструмент не составит труда изготовить самостоятельно.
  • Динамометр или динамометрический ключ.

После того, как все инструменты готовы, можно установить автомобиль на смотровую яму, так как выполнять работы по замене манжета, таким образом, в разы проще.

Пошаговая инструкция по замене сальника на ВАЗ 2107

Замена сальника заднего моста ВАЗ 2107 своими руками начинается с того, что необходимо отыскать маслосливную пробку, которая располагается в нижней части моста, и открутить ее, сливая тем самым масло.

После слива, следует сразу же закрутить сливную пробку, что позволит избежать непреднамеренного его вытекания после проведения ремонтных работ. Дальнейшие действия по замене выполняются в следующем порядке:

  1. Используя ключ на 13 осуществляется вывинчивание четырех болтов с гайками, посредством которых крепится кардан к фланцу редуктора. После вывинчивания, следует отвести кардан в сторону, и подвесить его при помощи веревки или проволоки.
  2. На следующем шаге измеряется момент затяжки гайки. Определить момент можно с помощью динамометрического ключа или динамометра. Способ измерения момента затяжки гайки с помощью динамометра можно посмотреть на видео. Второй способ с применением динамометрического ключа предусматривает завинчивание гайки и определение усилия ее затяжки. С аналогичным усилием потребуется затянуть эту гайку после того, как будет заменен сальник.
  3. После того, как будет определена величина усилия затяжки гайки, необходимо взять в руки ключ на 24 и выкрутить гайку. При вывинчивании гайки следует застопорить фланец, чтобы предотвратить его вращение. Застопорить фланец можно с помощью самодельного ключа, или подручным инструментом.
  4. Осуществляется демонтаж фланца. Возможно вам потребуется съемник для подшипников.
  5. Демонтаж старого сальника. Старый манжет нам не нужен, поэтому демонтировать его можно отверткой или торцевой частью рожкового ключа. Устройство следует поддеть, после чего извлечь из посадочного места. Место расположения манжета после его демонтажа следует тщательно протереть с помощью тряпочки.

После этого остается прикрутить на место карданный вал, и залить новое масло в редуктор до нижней границы маслозаливной пробки, затем закрутить пробку. На этом процесс замены сальника хвостовика ВАЗ 2107 завершен, и можно проверить его исправность.

Ремонт редуктора

В процессе ремонта редуктора может потребоваться разборка заднего моста и замена отдельных его компонентов.

Как располовинить мост

Некоторые автолюбители для проведения ремонта или регулировки РЗМ предпочитают располовинить мост вместо традиционного его демонтажа и разборки. Такой способ доступен, например, владельцам автомобилей УАЗ: конструкция заднего моста «уазика» позволяет располовинить его не снимая. Для этого потребуется:

  1. Слить масло.
  2. Поддомкратить мост.
  3. Установить подставки под каждой половиной.
  4. Открутить болты крепления.
  5. Аккуратно развести половины в стороны.

Malikoff

https://forum.uazbuka.ru/archive/index.php/t-137742.html

Замена сателлитов

Сателлиты — дополнительные шестерни — образуют симметричный равноплечный рычаг и передают одинаковые усилия на колёса автомобиля. Эти детали пребывают в постоянном зацеплении с полуосевыми шестернями и формируют нагрузку на полуоси в зависимости от положения машины. Если транспортное средство едет по прямой дороге, сателлиты остаются неподвижными. Как только машина начинает поворачивать или съезжает на плохую дорогу (т. е. каждое колесо начинает движение по собственному пути), сателлиты включаются в работу и перераспределяют момент вращения между полуосями.

Учитывая роль, которая отводится сателлитам в работе РЗМ, большинство специалистов рекомендуют заменять эти детали на новые при появлении малейших признаков износа или разрушения.

Сборка моста

После окончания работ, связанных с ремонтом, регулировкой или заменой РЗМ, выполняется сборка заднего моста. Порядок проведения сборки — обратный выполнению разборки:

  • зачищаются от грязи поверхности соприкосновения РЗМ и корпуса заднего моста;
  • устанавливается новая прокладка между редуктором и балкой;
  • РЗМ возвращается на место и надёжно фиксируется крепёжными болтами;
  • устанавливаются на место полуоси, барабаны тормозов и колёса.

Заводские прокладки РЗМ — картонные, но многие водители успешно пользуются паронитовыми. Преимущества таких прокладок — высокая термостойкость и способность выдерживать высокое давление без изменения качества.

Ремонт и регулировку РЗМ автомобиля ВАЗ 2103 водители чаще всего доверяют опытным специалистам на СТО. Этот вид работ можно выполнить и самостоятельно, если есть соответствующие условия, а также необходимые инструменты и материалы. При этом первый раз лучше это делать под контролем опытного мастера, если нет навыка выполнения самостоятельной разборки, регулировки и сборки РЗМ. Крайне не рекомендуется затягивать с ремонтом, если со стороны редуктора появились посторонние шумы.

Об уплотнительных элементах и их замене

Отметим, что на первых моделях «Шестерки» соединение моста и фланцев делалось с уплотнением специальной прокладкой. Несколько лет спустя вместо нее на конвейере стали примерять герметизирующее маслостойкое средство. Поэтому в любом случае необходимо обновить данное уплотнение в процессе обратного монтажа.

Что необходимо делать далее? На следующем этапе нужно тщательно очистить поверхность разъемов редуктора от герметизирующего вещества, а затем при помощи тряпки, предварительно смоченной в бензине, обезжирить данную поверхность. Если вы пользуетесь Уайт спиритом, позаботьтесь о дополнительных средствах защиты органов дыхательных путей. Также обезжириванию подлежат резьбы крепежных болтов и отверстия под них, расположенные в банке.

Далее все эти поверхности обрабатываются новым маслостойким герметизирующим средством. Резьба фиксирующих болтов смазывается специальным фиксирующим составом.

Затем редуктор моста монтируется в балку и равномерно (крест-накрест) затягивается болтами. Монтаж остальных элементов производится в обратной последовательности. Напоследок необходимо залить новое масло в задний мост.

Сальники ваз 2107 (размеры)

Обозначение Размеры (мм) Название
D d H
2101-3401026 37 19,3 10 Сальник рулевого вала
2101-1701043 47 28 8 Сальник КПП ВАЗ 2107 (первичного вала)
2101-1701210 56 32 10 Сальник вторичного вала ВАЗ 2107
2101-1005034 56 40 7 Сальник коленвала (передний) ВАЗ 2107
2101-1005160 90 70 10 Задний сальник коленвала
2101-2402052-01 68 35,8 12 Сальник заднего моста ВАЗ 2107 (редуктора)
2101-3401023 43 28,6 10 Сальник вала сошки рулевого управления
2101-2401034 45 29 8 Сальник полуоси ВАЗ 2107
2101-1307013 36,6 15,5 20,3 Сальник помпы ваз 2107 (вод. насоса)
2101-1007026 10,5 8 10,2 Маслоотражательный колпачок (маслосъемный)
2101-3103038 57,15 40 10 Сальник ступицы

Заказать сальник коленвала и других частей ВАЗ 2107, узнать точную цену и другую полезную информацию можно в нашем офисе или по телефону +7 (812) 520-46-68.

Когда нужна замена?

Резиновую армированную манжету нельзя восстановить или отремонтировать. Поэтому заменить сальник коленвала или другую деталь на ВАЗ 2107 необходимо сразу, как только уплотнение начинает пропускать или «брать» рабочую жидкость.

Чаще всего замена сальника полуоси, редуктора, КПП на ВАЗ 2107 необходима при следующих обстоятельствах:

  • износ из-за долгого использования;
  • различные повреждения;
  • деформация;
  • покупка и установка сальника неправильного размера;
  • низкое качество изделия;
  • несоответствие изделия требованиям АвтоВАЗа.

Сальник редуктора ВАЗ 2107 или другого механизма авто имеет определенный срок службы. Но резиновое изделие может стать непригодным для использования раньше гарантийного срока.

Например, сальник коленвала на ВАЗ 2107 может пострадать после:

  • несвоевременной замены масла и фильтра;
  • перегрева двигателя;
  • некачественного ремонта.

И здесь важно вовремя снять старую манжету и заменить на новую. Иначе утечки масла не избежать

Важность выбора надежного производителя

Найти в интернете сальник коленвала ВАЗ 2107 по низкой цене очень просто. Но большинство предложений – это уплотнители из Китая, которые хорошо замаскированы под известные бренды. В итоге владелец авто в скором времени снова замечает лужи масла и вынужден снова тратить деньги на новый сальник.

МП «КРЕДО» гарантирует соответствие резиновых армированных манжет ГОСТу 8752-79 при условии соблюдения правил доставки, установки, эксплуатации и хранения.

Наша компания выпускает сальники двух типов:

  • однокромочные;
  • однокромочные с пылесборником.

Современные технологии и надежное оборудование позволяют нашей компании выпускать сальник моста ваз 2107 и другие армированные манжеты для этой модели авто, которые соответствуют мировым стандартам и требованиям АвтоВАЗа.

Сальник моста ваз 2107 и другие армированные манжеты проходят испытание на:

  • прочность;
  • твердость;
  • цикличность;
  • остаточную деформацию;
  • относительное удлинение;
  • жесткость.

Роль резины

Качество резиновой армированной манжеты, например, сальник редуктора заднего моста ВАЗ 2107, будет зависеть во многом от показателей сырья. Наша компания использует исключительно качественную резину. Все наши смеси отличаются высокой степенью гомогенизации, широким диапазоном рабочих температур и хорошей сопротивляемостью ко всем агрессивным средам.

Но все эти характеристики страдают, если замена проведена неправильно. Поэтому мы советуем клиентам, у которых отсутствует опыт и необходимые знания, доверить замену сальника полуоси, редуктора, коленвала на ВАЗ 2107 профессионалам.

Совет! Покупая сальник заднего редуктора ВАЗ 2107 или другой вид армированной манжеты, необходимо проверить качество. Для этого достаточно подержать изделие в руках, отогнув рабочую кромку. Ее поверхность должна быть ровной, упругой и острой. Именно острота во многом определяет продолжительность эксплуатационного срока данного вида резинового изделия.

Еще для нормальной и бесперебойной работы машины крайне важно купить ту запчасть, которая подходит для вашей модели. МП «КРЕДО» ­ это надежное производство сальников для ВАЗ 2107 по привлекательной цене

У нас нет ограничений по объемам, поэтому клиент имеет реальную возможность получить необходимое количество деталей точно в срок

МП «КРЕДО» ­ это надежное производство сальников для ВАЗ 2107 по привлекательной цене. У нас нет ограничений по объемам, поэтому клиент имеет реальную возможность получить необходимое количество деталей точно в срок.

195279, Санкт-Петербург, шоссе Революции, 88

Замена заднего моста ВАЗ 2106

Когда необходимо выполнить замену заднего моста такого транспортного средства, как ваз 2106, то потребуется обзавестись специальными инструментами для работы с данным агрегатом. Для этого предусмотрен стандартный набор водителя. Не обойтись в этом случае и без жидкости, предназначенной для обезжиривания поверхностей. Так, специалисты рекомендуют пользоваться уайтспиритом, бензином.

Для того, чтобы демонтировать задний мост, необходимо:

  1. установить автомобиль посредствам пневматического подъемника (также выполнить ремонт можно на эстакаде либо загнав транспортное средство на углубленную яму, предназначенную для осмотра);
  2. слить моторную жидкость в емкость и разъединить кардан с такой деталью, как фланцевое крепление хвостовика;
  3. демонтировать полуось гудящего заднего моста, отвинтить элемента крепежа, совместить редуктор заднего моста с его балкой;
  4. выполнить замену агрегата, при необходимости осуществить регулировку, проверить агрегат на работоспособность;
  5. очистить конструкционные элементы агрегата, обезжирить сальник и подшипники, крепежные компоненты;
  6. соединить редуктор с задней балкой транспортного средства и, использую перекрестную методику, затянуть крепежи.
  7. залить моторную жидкость в агрегат.

Замена балки (чулка) редуктора заднего моста ВАЗ. Видео

Основная болезнь РЗМ – повышенный шум (гул), и загудеть редуктор может по разным причинам:

  • в мосту недостаточно залито масло, или оно полностью отсутствует;
  • не отрегулирован зазор между шестернями главной пары;
  • шестерни изношены, на них имеются сколы и другие повреждения;
  • главная пара имеет заводской брак, шестеренки не притерты с завода;
  • открутилась или ослабла гайка хвостовика;
  • износились подшипники.

Основная неисправность межосевого дифференциала – износ шестерен полуосей и сателлитов, когда поверхности деталей сильно изношены, между шестеренками дифференциала образуется люфт, но задний мост обычно из-за износа дифференциальных шестерен не шумит.

Редукторы ЗМ на ВАЗ-классике поддаются ремонту, но только в том случае, когда нет износа на шестернях. Если механизм уже ремонту не подлежит, он нуждается в замене. Замена редуктора заднего моста ВАЗ 2106 на «семерке» производим следующим образом:

  • устанавливаем автомобиль на яму или автоподъемник, менять редуктор на земле крайне неудобно;
  • если автомашина установлена на яме, необходимо домкратить обе стороны, в любом случае нужно снять задние колеса. Если работа производится не на подъемнике, следует под каждую сторону авто (в задней части) установить упоры;
  • отворачиваем сливную пробку в РЗМ, сливаем трансмиссионное масло, предварительно подготовив под него емкость;
  • снимаем задние тормозные барабаны (два болта-направляющих с каждой стороны), предварительно сняв машину с ручника. Барабаны могут плохо сниматься, их демонтируют, постукивая сзади молотком через деревянный брусок. Металлическим молотком по барабану стучать нельзя, барабан может расколоться;
  • снимаем тормозные колодки;
  • отворачиваем с каждой стороны крепления полуосей заднего моста, каждая полуось крепится на четырех гайках;
  • выпрессовываем полуоси, для этого понадобится специальный съемник, также можно изготовить самодельное приспособление;
  • снимаем карданный вал, раскручивая четыре болта и гайки. Если будет устанавливаться тот же самый РЗМ, кардан с хвостовиком обязательно нужно пометить, это делается для того, чтобы поставить вал назад в этом же положении. Если установить кардан не по меткам, может начаться вибрация вала;
  • отворачиваем восемь болтов крепления заднего редуктора (ключ на 13), снимаем узел.

На этом снятие редуктора ЗМ можно считать законченным, теперь остается либо отремонтировать механизм, либо установить вместо него новый.

Самостоятельная замена сальника редуктора ваз 2106

Манжета редуктора заднего моста (сальник)

Для того чтобы автомобиль служил долго и не подвёл вас в самый неподходящий момент, не стоит ждать, когда он выйдет из строя. Время от времени нужно проводить визуальный осмотр, который сразу выявит наличие течи любых жидкостей, в том числе и масла.В данной статье мы расскажем о неполадках, приводящих к протечке масла в редукторе заднего моста ВАЗ-2106 и способе их устранения своими руками.

Выявление причины протечки масла

Осмотр заднего моста,на предмет определения его технического состояния, производится при установке автомобиля на подъёмник, эстакаду или смотровую яму. Для устранения течи нужно, прежде всего, установить её причину.Иногда достаточно всего лишь лучше затянуть болты крепления или заменить шайбы под их головками на более мягкие варианты (например, медные). Вместо шайбы, на резьбовом соединении можно использовать герметик в виде геля или нити.

Герметики для резьбовых соединений

Причиной течи масла могут быть и недостаточно затянутые пробки наливного и сливного отверстия

Если с пробками всё в порядке, первое, на что нужно обратить внимание – это узел  соединения редуктора с картером.Если герметичность соединения нарушена, из-под фланца редуктора будет сочиться масло.Скорее всего, потребуется замена сальника редуктора заднего моста: ВАЗ-2106 в этом плане не отличается от других моделей ВАЗ, называемых «классикой». Как это сделать, мы расскажем чуть позже

Редуктор заднего моста ВАЗ 2106

Если манжета на редукторе масло не пропускает, следующей причиной может быть сальник полуоси. Вообще, любой протекающий сальник подлежит замене, никакой другой ремонт здесь не поможет.Тем более что низкая цена этой детали позволяет сделать это без проблем.Есть ещё одно место, где наиболее часто может случиться протечка – это сапун. Он расположен в верхней части картера, справа.При наличии свежих капель масла, сапун нужно очистить и проверить, насколько свободно двигается его крышка. Если с ней все в порядке, дело опять же в резиновой манжете, которую придётся менять.Какова бы ни была причина протечки, она способствует понижению уровня масла, который после устранения неполадок необходимо проверить и восстановить. Стоит заметить, что повышенный уровень масла тоже может быть причиной его вытекания.

Меняем манжету редуктора

Итак, вы пришли к выводу, что необходима замена сальника заднего редуктора на ВАЗ 2106. Чтобы приступить к работе, нужен инструмент и небольшая пошаговая инструкция.Вам понадобятся:

  • отвёртка;
  • рожковые ключи на 13 и на 24;
  • монтировка;
  • штангенциркуль;
  • динамометрический ключ с динамометром;
  • прочный шнур.

Необходимый набор инструментов для замены манжеты

 Итак:

  • Сначала, отвернув пробку сливного отверстия и подставив любую ёмкость, нужно будет слить масло из картера. После процедуры не забудьте завернуть обратно пробку.
  • Чтобы вынуть две полуоси, придётся снять задние колёса. Затем, зафиксировав монтировкой карданный вал, отвинчиваете четыре болта и освобождаете его от фланца шестерни, а отвёрткой отсоединяете передачу.

Снятие полуоси и кардана

Следующим действием будет проверка момента сопротивления. На фланец ведущей шестерни в несколько оборотов наматываете шнур. Постепенно сматывая его, проверяете динамометром значение и запоминаете, или записываете его.

Проверка момента сопротивления и снятие гайки фланца шестерни

https://youtube.com/watch?v=_MHYhEGwT84

Далее нужно снять фланец ведущей шестерни. Отвернуть гайку его крепления не так-то просто, нужен специальный ключ.Его вполне можно изготовить самостоятельно,взяв небольшой обрезок трубы, и два болта с гайками. На фото выше видно, как им пользоваться в данном случае.Сам ключ выглядит так:

Самодельный ключ для снятия фланца

  • Нужен этот ключ для того чтобы не дать проворачиваться фланцу в момент отвинчивания гайки. Сняв плоскую шайбу и сам фланец, в горловине картера вы увидите уплотнительную манжету, которую и нужно заменить.
  • Поддев отвёрткой, извлеките отработанный сальник. Перед тем, как поставить туда новый, обработайте его смазкой «Литол» снаружи и, постукивая молотком по бортику манжеты, посадите её в горловину, на глубину 2 мм от её торца.
  • Замените масло в редукторе.

Установка нового сальника

Если вам не совсем понятно, как производится замена сальника редуктора на ВАЗ 2106, видео поможет до конца разобраться в этом вопросе.

Надеемся, что у вас всё получилось и теперь остаётся только смонтировать снятые детали в обратном порядке. Закручивая гайку фланца динамометрическим ключом, контролируйте момент затяжки гайки.Он должен быть в пределах 12–16 кгс/м, чуть больше, того значения момента сопротивления ведущей шестерни, которое вы записали.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
