Система зажигания ваз 2106 - подробная инструкция

Электронное зажигание ВАЗ 2106

Система зажигания. 1. Изолятор; 2. Корпус катушки зажигания; 3. Изоляционная бумага обмоток; 4. Первичная обмотка; 5. Вторичная обмотка; 6. Изоляционная трубка первичной обмотки; 7. Клемма вывода конца первичной обмотки; 8. Контактный винт; 9. Клемма высокого напряжения; 10. Крышка; 11. Клемма «+E» вывода начала первичной и конца вторичной обмоток; 12. Пружина центральной клеммы; 13. Каркас вторичной обмотки; 14. Наружная изоляция первичной обмотки; 15. Скоба крепления; 16. Наружный магнитопровод; 17. Сердечник; 18. Контактная гайка; 19. Изолятор свечи; 20. Стержень; 21. Корпус свечи; 22. Уплотнительное кольцо; 23. Теплоотводящая шайба; 24. Центральный электрод; 25. Боковой электрод свечи; 26. Валик распределителя; 27. Маслоотражательная муфта валика; 28. Шайба; 29. Провод подвода тока и распределителю; 30. Запорная пружина крышки; 31. Корпус вакуумного регулятора; 32. Диафрагма; 33. Крышка вакуумного регулятора; 34. Гайка; 35. Пружина вакуумного регулятора; 36. Тяга вакуумного регулятора; 37. Смазочный фитиль кулачка; 38. Опорная пластина регулятора опережения зажигания; 39. Ротор распределителя; 40. Боковой электрод с клеммой; 41. Крышка распределителя; 42. Центральный электрод с клеммой; 43. Уголек центрального электрода; 44. Центральный контакт ротора; 45. Резистор 5-6 ком для подавления радиопомех; 46. Наружный контакт ротора; 47. Пружина регулятора опережения зажигания; 48. Пластина центробежного регулятора; 49. Грузик регулятора опережения зажигания; 50. Изоляционная втулка; 51. Кулачок прерывателя; 52. Изоляционная колодка рычажка; 53. Рычажок прерывателя; 54. Стойка с контактами прерывателя; 55. Контакты прерывателя; 56. Подвижная пластина прерывателя; 57. Конденсатор 0,20-0,25 мкФ; 58. Корпус распределителя пуска двигателя; 59. Подшипник подвижной пластины прерывателя; 60. Корпус масленки; 61. Винт клеммового зажима; 62. Стопорная пластина подшипника; 63. Распределитель; 64. Свечи; 65. Выключатель зажигания; 66. Катушка зажигания; 67. Генератор; 68. Аккумуляторная батарея; 69. Датчик-распределитель; 70. Коммутатор; 71. Угол опережения зажигания; 72. К источникам питания; 73. I.Катушка зажигания; 74. II.Свеча зажигания; 75. III.Распределитель зажигания; 76. IV.Схема классической системы; 77. V.Схема работы центробежного регулятора опережения зажигания; 78. VI.Схема бесконтактной системы.

Проверка

Покончив с выставлением зажигания, приступайте к проверке работоспособности данного узла:

садитесь за руль;
запустите мотор;
выберитесь на прямой участок дороги;
ускорьтесь до 40 километров в час;
переключите машину на четвертую передачу;
быстро выжмите газ.

Когда все сделано правильно, то произойдет детонация, из-за которой застучат пальцы. Шум по мере набора скорости исчезнет.

Если звук никуда не делся, то регулировка произведена неправильно и произошло раннее срабатывание зажигания. В этой ситуации ротор распределителя поворачивают на половину или одно деление (по часовой стрелке). Замедленная детонация говорит о позднем срабатывании зажигания. Здесь придется крутить распределитель в противоположную сторону.

Выставив настройки, повторите описанный выше тест.

Когда зажигание будет отрегулировано идеально, обозначьте оптимальное положение распределителя относительно блока цилиндров чертой (нацарапайте ее или используйте масляную краску). На этом выставление зажигания завершается.

Основная информация о бесконтактной системе зажигания

Бесконтактной системой зажигания или как ее еще сокращенно называют БСЗ, считается конструктивное продолжение транзисторно-контактной системы зажигания. Обычно представленная система применяется на моделях машин отечественного производства или же самостоятельно устанавливаются вместо контактной.

Конструкция БСЗ включает в себя целый перечень различных элементов, к которым относятся:

Датчик сигналов;
Источник питания;
Распределитель;
Катушка;
Транзисторный коммутатор;
Проводки с высоким напряжением;
Переключатель;
Главный регулятор опережения;
Свечи;
Вакуумный регулятор опережения.

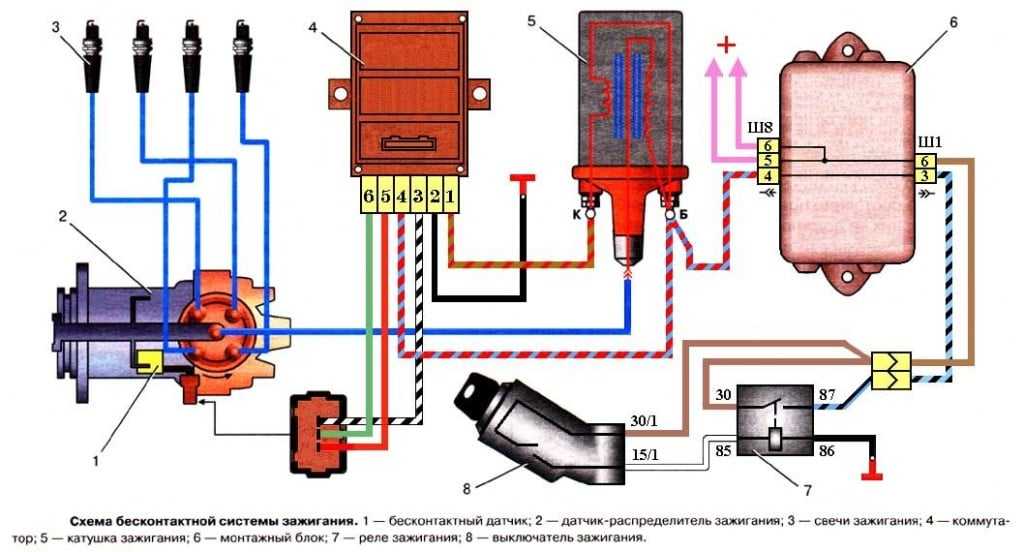

Схема бесконтактной системы зажигания ВАЗ 2106

Распределитель соединяется со свечками и катушкой зажигания при помощи проводков с высоким напряжением. В общем, конструкция системы аналогична контактному типу, только исключается датчик сигналов и транзисторного коммутатора.

В чем заключаются основные особенности электронного зажигания?

Установление БСЗ ВАЗ 2106 сопровождается множеством плюсов и вот основные преимущества:

Простой процесс установления;
Простота регулирования;
Надежное и точное функционирование;
Улучшение запуска двигателя автомобиля на холодному ходу.

При использовании представленной системы ваше транспортное средство будет запускаться с первых оборотов, а самым большим достоинством является функционирование двигателя в холодное время года без надобности натягивания подсоса, а с контактной системой это было просто необходимо. При передвижении транспортного средства в холодное время года не будут наблюдаться какие-либо рывки, а двигатель будет функционировать стабильно и без каких-либо перебоев. Причем даже в случае резкого нажатия на педаль газа не будут возникать провалы.

Самостоятельное установление бесконтактной системы зажигания

Будем выполнять установление БСЗ ВАЗ 2106 пошагово, следуя такому алгоритму:

При помощи ключа на 38 открутите храповую гайку до соединения пометок шкивы коленвала и передней крышки двигателя машины;
Запомните, как располагается распределитель и бегунок, так как именно в таком расположении будет располагаться новый распределитель;
Найдите на катушке метку б+ и запомните подсоединенные к ней проводки;
Открутите и снимите катушку;

При помощи ключа на 13 открутите гаечку замка распределителя;
Снимите распределитель, только не потеряйте прокладку;
Закрепите коммутатор и прикрутите черный проводок на массу;
Установите и закрепите катушку на кузове;
Подключите нужные проводки к клеммам;
Установите распределитель, но не закручивайте гайку замка до конца;
Подсоедините проводки коммутатора к распределителю;
Проверьте расположение бегунка и распределителя;
Наденьте крышку и подключите проводки в такой последовательности 1-3-4-2;
Процесс установления завершен, теперь остается провести регулирование.

Регулирование бесконтактной системы

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом

Именно поэтому очень важно правильно отрегулировать систему зажигания. Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Весь процесс регулирования осуществляется поэтапно и всего существует 3 этапа:

Выставите угол значения замкнутого состояния контактов, а он напрямую зависит от значения зазора трамблера вашего автомобиля. Величина зазора указывается в инструкции по использованию.
Выставите угол опережения.
Отрегулируйте и настройте зажигание. Идеальным вариантом будет проводить регулирование с учетом проблемных моментов.

Мы описали процесс регулирования бесконтактной системы на примере автомобиля марки ВАЗ 2106, но такая поэтапная регулировка подходит также и для контактной системы. Только прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования.

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания

В состав системы зажигания входят:

аккумуляторная батарея;
выключатель (замок зажигания с группой контактов);
двухобмоточная трансформирующая катушка;
трамблёр (распределитель с прерывателем контактного типа и конденсатором);
провода высокого напряжения;
свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

аккумулятор;
выключатель;
первичная обмотка катушки (низковольтная);
прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

вторичная обмотка катушки (высоковольтная);
распределитель;
свечи зажигания;
высоковольтные провода.

Назначение основных элементов системы зажигания

Каждый элемент СЗ является отдельным узлом и выполняет строго определённые функции.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Трамблёр предназначен для распределения напряжения по цилиндрам двигателя

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Основу конструкции прерывателя составляют подвижный и стационарный контакты

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Свечи зажигания служат для воспламенения топливно-воздушной смеси

Принцип работы системы зажигания

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.

Это интересно: Замена катализатора на пламегаситель своими руками: поясняем во всех подробностях

Монтаж БСЗ на ВАЗ 2106

Выбирая комплект бесконтактного зажигания, обратите внимание на объем двигателя вашей «шестёрки». Вал трамблёра под мотор 1,3 литра должен быть на 7 мм короче, чем для более мощных силовых агрегатов 1,5 и 1,6 л. Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

Чтобы установить БСЗ на автомобиль ВАЗ 2106, следует подготовить такой набор инструментов:

ключи рожковые либо накидные размерами 7—13 мм;
отвёртки с плоским и крестообразным шлицем;
плоскогубцы;
дрель со сверлом 4 мм (для крепления электронного блока в лонжероне придётся сделать 2 отверстия под саморезы).

Чтобы просверлить 2 отверстия под коммутатор, можно вместо электрической использовать ручную дрель Очень рекомендую приобрести накидной ключ 38 мм с длинной рукояткой для откручивания храповика. Стоит недорого, в пределах 150 руб., пригодится во многих ситуациях. С помощью данного ключа легко поворачивать коленчатый вал и выставлять метки шкива для настройки зажигания и ГРМ.

Первым делом нужно демонтировать старую систему — главный распределитель и катушку:

Вытащите из гнёзд крышки трамблёра высоковольтные провода и отсоедините её от корпуса, разблокировав защёлки.
Поворачивая коленвал, выставьте бегунок под углом примерно 90° к мотору и поставьте напротив метку на клапанной крышке. Открутите гайку 13 мм крепления распределителя к блоку.
Раскрутите зажимы старой катушки и отсоедините провода. Распиновку желательно запомнить или зарисовать.
Ослабьте и выверните гайки крепления хомута, снимите катушку и трамблёр с автомобиля.

Извлекая распределитель зажигания, сохраните прокладку в виде шайбы, установленную между площадкой детали и блоком цилиндров. Она может пригодиться для бесконтактного трамблёра.

Перед монтажом БСЗ стоит проверить состояние кабелей высокого напряжения и свечей. Если сомневаетесь в работоспособности указанных деталей, лучше сразу их поменяйте. Исправные свечи необходимо почистить и выставить зазор 0,8—0,9 мм.

Установку бесконтактного комплекта выполняйте по инструкции:

Снимите крышку распределителя БСЗ, при необходимости переставьте уплотнительную шайбу со старой запчасти. Поверните бегунок в нужное положение и вставьте вал трамблёра в гнездо, площадку слегка прижмите гайкой.
Наденьте крышку, зафиксировав защёлки. Подсоедините кабели свечей согласно нумерации (цифры указаны на крышке).
Прикрутите катушку бесконтактной системы к кузову ВАЗ 2106. Чтобы клеммы «Б» и «К» стояли в исходном положении, предварительно разверните корпус изделия внутри крепёжного хомута.
Наденьте на контакты провода от замка зажигания и тахометра согласно приведённой выше схеме.
Рядом на лонжероне установите контроллер, просверлив 2 отверстия. Для удобства снимите расширительную ёмкость.
Подключите жгут проводов к трамблёру, коммутатору и трансформатору. Жила синего цвета подводится к клемме «Б» катушки, коричневого — к контакту «К». Поставьте высоковольтный кабель между крышкой распределителя и центральным электродом трансформатора.

Если в процессе монтажа обошлось без досадных ошибок, автомобиль заведётся сразу. Зажигание можно подстроить «на слух», отпустив гайку трамблёра и медленно поворачивая корпус на холостых оборотах двигателя. Добейтесь наиболее стабильной работы мотора и затяните гайку. Монтаж окончен.

Установка электронного зажигания на ВАЗ (видео)

Как говорилось выше, вместо контактного прерывателя в БСЗ используется бесконтактный трамблер (датчик распределитель). В зависимости от типа двигателя нужно подбирать соответствующее бесконтактное зажигание на ВАЗ, например:

мотор 1,5-16 л: модель 38.3706;
двигатель 1,2-1,3 л: модель 38.3706-01;
мотор 1,7 л: модели 38.3706-10, 3810.3706 или 038.3706-10.

Установка трамблера, который не рекомендован для данной модели двигателя не рекомендуется. В противном случае придётся дополнительно регулировать зажигания, но и в этом случае добиться устойчивой работы мотора во всем диапазоне оборотов практически невозможно.

Бесконтактная система зажигания ВАЗ-2107 или другую модель классикиставится по принципу заменыстарой катушки зажигания с трамблером новыми устройствами. Все кабеля, которые ранее были соединены с катушкой, следует поменять на высоковольтные силиконовые провода. При этом нужно тщательно контролировать правильность соединения контактов.

В принципе все провода должны подключаться аналогично старой катушке. В итоге должно получиться по два кабеля на каждом из контактов.

К контакту «Б» подключаются синие провода (замок и 4-й контакт коммутатора или с общего жгута подключения БСЗ), а «К»следует соединить с двумя коричневыми(тахометр и 1-й контакт коммутатор или с общего жгута БСЗ).

Подготовка

Для монтажа БСЗ следует приготовить следующее:
ключи: 8 и 10 для демонтажа и установки катушки, 13 – для трамблера;
отвертка и два саморезы;
дрель и сверла под саморезы;
коммутатор серии 3620.3734, 36.3734, ВАТ 10.2, Remix, HIM-52 или другие;
катушка 27.3705;
новые провода, желательно использовать силиконовые;
новые свечи, зазор которых 0,7-0,8 мм, как вариант А-17ДВР.

Монтаж безконактной системы зажигания БСЗ

Перед установкой БСЗ рекомендуется должным образом выставить зажигание с использованием старой системы.

После этого выполняем замену старых элементов новыми устройствами.

Замена трамблера

демонтируйте крышку заменяемого трамблера вместе с проводами;
отсоедините от штатной катушки высоковольтный кабель;
кратковременным включением стартера установите бегунок (резистор, расположенный на трамблере) в положение, которое вы хорошо запомните, как вариант, перпендикулярном оси мотора;
на корпусе трамблера с правой стороны в месте примыкания к мотору должны быть 5 меток корректировки опережения, напротив средней насечки сделайте на корпусе мотора пометку, которая послужит ориентиром для монтажа нового трамблера;
отвинтите гайку шпильки вилки крепления трамблера;

снимите трамблер и отсоедините кабель, соединяющий его с катушкой;
возьмите новый трамблер и, убрав с него крышку, примерьтеустройство на штатное место по маркеру, который вы предварительно нанесли на двигатель;
проверьте направление бегунка, он должен быть установлен так, как вы установили его раньше, вращая стартер, в нашем случае перпендикулярно оси мотора, (это очень важно, ведь допустимое отклонение не более 5 градусов);
вслед за этимповерните трамблер и совместите среднюю отметку на корпусе с маркеромна моторе;
зафиксируйте трамблер с помощью крепежной вилки, затянув соответствующую гайку.

Меняем катушку

подключите к разъему новой крышки высоковольтный провод и поставьте ее на трамблер;
замените старую катушку электронным аналогом;
соедините штатные новые провода с катушкой;
подключите высоковольтный провод трамблера к катушке;
соедините специальный провод с разъемом на три контакта к трамблеру;

Ставим коммутатор в любое свободное место, где имеется небольшая площадка:

просверлите 2 отверстия дрелью в корпусе моторного отсека под крепежные отверстия на радиаторе коммутатора;
с помощью саморезов зафиксируйте коммутатор вместе с радиатором, предварительно вставив в одно из отверстий черный провод (масса, этот кабель должен быть самым коротким);
подключите к коммутатору соответствующий провод со специальным разъемом.

После этого нужно еще раз тщательно проверить правильность подключения всех проводов согласно установленной схеме и можно выполнить пробный запуск. Если все верно выполнено, то в любом случае двигатель должен завестись. После прогрева начните движение и на скорости выше 40 км/час установите 4 передачу и энергично добавьте газ.

После кратковременной детонации (до 3 сек) машина должна энергично набрать скорость. Если появился стук пальцев или провал оборотов, необходимо слегка повернуть трамблер в первом случае по направлению часовой стрелки. При провале сдвиньте трамблер в обратную сторону и проверьте работу двигателя.

При необходимости, опять повторите указанные действия, пока не исчезнет стук или провал.

Как отрегулировать электронное (бесконтактное) зажигание ВАЗ 2107

Лучше всего использовать для этого специальное оборудование. Если оно недоступно, можно отрегулировать зажигание «на слух». Перед регулировкой зажигания необходимо убедиться в правильности работы карбюратора и ускорительного насоса. Порядок регулировки такой:

прогреть двигатель;
отпустить гайку крепления трамблера;
медленно проворачивать трамблер (распределитель) при работающем двигателе вперед-назад , пока обороты не станут ровными и наиболее высокими;
затянуть гайку крепления;
разогнать автомобиль до 50 км/час на третьей передаче и, включив четвертую, резко надавить на газ. Должен возникнуть звук детонации, продолжающийся до тех пор, пока машина не увеличит скорость еще на 3-5 км/час. Если звук слышен дольше, трамблер необходимо отпустить, провернуть на 1 градус по часовой стрелке и затянуть снова. Если же при нажатии на «газ» обороты «проваливаются» или звука детонации вовсе не возникает, трамблёр нужно повернуть против часовой стрелки.

Демонтаж личинки замка

Прежде, чем приступить к данной процедуре, необходимо «начитаться» в интернете рекомендаций по замене личинки именно для вашей модели автомобиля, поскольку возможных вариантов тысячи. Не исключен вариант, что придется сверлить отверстие в конструкции замка, например как в GOLF 3.

Или AUDI.

В некоторых случаях приходится изготавливать «специнструмент».

Ремонт личинки замка

Для проведения ремонта необходимо разобрать личинку. Ее конструкция может оказаться непростой, как например, в BMW.

Если присмотреться, то можно увидеть, что каждый элемент гребенки подписан двухзначным кодом. Продаются ремкомплекты для личинок замков разных моделей автомобилей. Основной выбор варианта ремонта стоит перед владельцем авто и конкретной ситуацией.

Если есть три-четыре хороших ключа к автомобилю, лучше приобрести ремкомплект и «набрать» личинку. Это сделать может любой человек, даже без специальных знаний. Последовательно вставляются, начиная с первого, элементы гребенки, вставляется ключ в личинку до тех пор, пока не будут выступать из личинки металлические части. Записывается номер элемента. Далее процедура продолжается для следующих позиций личинки. Подбор длительный, но в целом, процесс творческий, занимательный.

Есть более простой и быстрый вариант ремонта. Для этого необходимо вставить ключ в личинку вместе со всей начинкой и срезать наждачным кругом всё, что выступает за ее пределы. Проверить, нет ли выступов при установке других ключей. Быстро, но такой вариант уменьшает защищенность авто на предмет угона.

Если в комплектации автомобиля только один или два ключа, возможно, дешевле купить новую личинку. Тогда придется переустанавливать чип иммобилайзера в новые ключи, идущие в комплекте с личинкой. Необходимо разобрать новые ключи и проверить, если в них необходимые полости для помещения чипа. Если родные ключи имеют в своем составе электронику и кнопки такой вариант вообще не подойдет. Возможно, имеется вариант замены только металлической части ключа.

ВВ провода

Высоковольтные провода, или, как их ещё называют, свечные, отличаются от всех остальных, установленных в автомобиле. Назначение этих проводов — передавать и выдерживать проходящее по ним напряжение к свечам зажигания и защищать от электрического заряда другие элементы транспортного средства.

Свечные провода обеспечивают соединение катушки зажигания, трамблёра и свечей

Неисправности

Появление проблем с ВВ проводами сопровождается следующими характерными признаками:

проблемный запуск мотора из-за недостаточного напряжения на свечах;
выстрелы при пуске и вибрации во время дальнейшей работы мотора;
нестабильная работа на холостых оборотах;
периодическое троение двигателя;
появление помех при работе магнитолы, которые меняются при изменении оборотов мотора;
запах озона в подкапотном пространстве.

Основными причинами, которые приводят к появлению проблем с проводами, являются износ и старение изоляции. Расположение проводов вблизи двигателя приводит к температурным перепадам, особенно в зимнее время, в результате чего изоляция постепенно трескается, внутрь попадает влага, масло, пыль и пр. При достижении трещин токопроводящей жилы, ВВ провод может быть пробит на массу, а искра на свечу попросту не дойдёт. Кроме этого, провода часто выходят из строя в местах соединения центрального проводника и контактных разъёмов на свечах либо катушке зажигания. Чтобы избежать механических повреждений, провода должны быть правильно уложены и закреплены специальными хомутами.

Одной из неисправностей высоковольтных проводов является обрыв

Как проверить

Для начала следует визуально осмотреть кабели на предмет повреждений изоляционного слоя (трещины, сколы, оплавления)

Внимание следует также уделить контактным элементам: на них не должно быть следов окисления или нагара. Проверку центральной жилы ВВ проводов можно выполнить с помощью обычного цифрового мультиметра

При диагностике выявляют обрыв проводника и измеряют сопротивление. Процедура состоит из следующих действий:

Снимаем свечные провода.
Выставляем на мультиметре предел измерения сопротивлений 3–10 кОм и прозваниваем последовательно провода. При обрыве токоведущей жилы сопротивление будет отсутствовать. Исправный кабель должен показать около 5 кОм.

Я проверяю провода на повреждение и пробой искры следующим образом: в тёмное время суток завожу мотор и открываю капот. Если искра пробивает на массу, то это будет отчётливо видно, особенно во влажную погоду — будет проскакивать искра. После этого без труда определяется повреждённый провод. Кроме того, однажды я столкнулся с ситуацией, когда двигатель начал троить. Я начал проверку со свечей, поскольку провода были заменены недавно, но дальнейшая диагностика привела к неисправности именно в кабеле — на одном из них не было контакта с самой клеммой, соединяющей проводник со свечой. После восстановления контакта двигатель заработал ровно.

Видео: проверка ВВ проводов

Какие поставить

При выборе и покупке высоковольтных проводов следует обращать внимание на их маркировку. Производителей рассматриваемых элементов существует немало, но предпочтение лучше отдавать следующим:

BERU;
NGK;
PARTS-MALL;
AMD;
Bremi;
Tesla Technics.

Сегодня предлагается большой выбор свечных проводов, но предпочтение лучше отдавать известным производителям

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ? ЗАМЕНА КАТУШКИ ЗАЖИГАНИЯ ВАЗ 2107

Всем привет. Про катушку зажигания мы неоднократно говорили на нашем сайт ВАЗ Ремонт. Сегодня мы снова поднимем вопрос неисправности катушки зажигания и расскажем, как определить неисправность катушки, как проверить, а также заменить катушку зажигания на ВАЗ 2107 своими руками.

НЕМНОГО ТЕОРИИ…

Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания – это своего рода трансформатор, который также можно назвать миниатюрной автомобильной “подстанцией”.

На “семерке”, как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.

ПРИЗНАКИ НЕИСПРАВНОСТИ КАТУШКИ ЗАЖИГАНИЯ

Если после поворота ключа в замке зажигания вы услышали, что стартер крутит, но мотор не заводится, то как правило, это может означать, что катушка зажигания работает некорректно или вышла из строя. Хотя причин, по которым мотор не запускается, когда вы пытаетесь его завести, существует очень много: свечи, ВВ-провода, проблемы в топливной (насос, топливный фильтр, забита магистраль), и так далее…

НО ЕСЛИ ВСЕ-ТАКИ ПРИЧИНА В КАТУШКЕ ЗАЖИГАНИЯ, ТО ПОНЯТЬ ЭТО МОЖНО ПО ТАКИМ СИМПТОМАМ:

Отсутствует искра на свечах;
На ВВ-проводах нет тока;
Визуальные дефекты (трещины и сколы на корпусе катушки);
Запах горелого под капотом, который оставляет следы плавления катушки зажигания (сгорела обмотка первичная или вторичная).

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ ВАЗ 2107?

Проверка зажигания на ВАЗ 2107 выполняется с использованием мультиметра или омметра.

Необходимо отключить провода от клемм катушки зажигания.
И подсоединить к выводам первичной обмотки катушки зажигания электроды мультиметра.
Проверьте сопротивление. Сопротивление первичной обмотки на катушке типа Б-117 А, при температуре 20°С должно быть примерно 3-3,5 Ом, для катушки типа 27.3705 — 0,45-0,5 Ом.
Подключите мультиметр к высоковольтному выводу «+Б», для того чтобы измерить сопротивление на вторичной обмотке. Сопротивление вторичной обмотки, на катушке типа Б-117 А при температуре 20°С должно быть 7,4-9,2 кОм, для другого типа катушки — 27.3705 (нормальным сопротивлением считается — 5-0,5 кОм).

КАК ЗАМЕНИТЬ КАТУШКУ ЗАЖИГАНИЯ НА ВАЗ 2107

Катушка в большинстве случаев неремонтопригодная, то есть починить ее практически невозможно, поэтому в случае неисправности катушки зажигания ее придется менять. Замена катушки на ВАЗ 2107 производится довольно просто, с этим заданием под силу справиться любому начинающему автовладельцу.

ДЛЯ РАБОТЫ ВАМ ПОТРЕБУЮТСЯ:

Торцевые головки на “8” и “10”;
Новая катушка зажигания.

Собственно сам процесс замены:

Первым делом снимаем “-” клемму с АКБ.
Далее вынимаем центральный ВВ-провод вывода катушки, для этого достаточно просто потянуть его вверх, приложив минимум усилий.

Головкой на “8” откручиваем гайки крепления клемм проводов, подключенных к контактам катушки.
