Замена крана печки (отопителя)

Кран отопителя служит для регулирования потока охлаждающей жидкости через радиатор. В теплое время года необходимость в обогреве салона отпадает, поэтому краник чаще всего находится в закрытом положении.

С приходом холодов, мы вновь вспоминаем о возможности регулировки температуры в салоне, но иногда сталкиваемся с неожиданными проблемами: кран печки (при прохождении через него жидкости) может потечь, окислиться и даже заклинить (при долгом неиспользовании). Разбору и ремонту эта деталь не подлежит, поэтому для восстановления системы отопления остается только замена крана печки.

Что потребуется для замены?

Новый кран отопителя.
Две резиновые прокладки крана отопителя.
Силиконовый высокотемпературный герметик (красный).

Кран отопителя и прокладкиКрасный силиконовый герметик ABROОперации по замене крана отопителя на различных автомобилях очень схожи и отличаются в основном необходимостью в демонтаже некоторых деталей для осуществления доступа к вышедшему из строя крану.Далее будет подробно рассмотрена замена крана на автомобилях ВАЗ 2101-07 «классика».По инструкции, перед тем как приступить к снятию патрубков, необходимо слить жидкость из системы охлаждения двигателя. Эту операцию можно опустить, учитывая тот факт, что радиатор печки и патрубки находятся выше уровня основного радиатора. При этом следует учесть, что какая-то часть охлаждающей жидкости все равно вытечет, поэтому необходимо иметь под рукой небольшую емкость.

Ключом на «8» отворачиваем два самореза и снимаем уплотнитель с труб радиатора.В салоне машины снимаем полку панели приборов. Для удобства снимаем корпус вещевого ящика. На ВАЗ 2104, 2107 с панелью приборов с боковыми воздуховодами, необходимо также демонтировать воздухопровод, отвернув гайку на «10» и поддев шлицевой отверткой защелки по периметру.Ключом на «7» ослабляем затяжку винта и отсоединяем тягу привода крана печки (1).Снятие крана печкиКлючом на «10» отворачиваем две гайки крепления крана к радиатору отопителя (2) и снимаем кран отопителя вместе с впускной трубой и резиновой прокладкой.Ключом на «10» отворачиваем две гайки и отсоединяем от крана впускной патрубок с прокладкой

Обратите внимание на профиль прокладки.Снимаем и переставляем на новый кран скобу крепления тяги привода

Установка нового крана отопителяЗаполняем жидкостью систему охлаждения двигателя (при полном сливе) или доливаем часть жидкости, которая вытекла из патрубков и радиатора при замене, и убеждаемся в герметичности соединения крана с радиатором отопителя и впускным патрубком.

Заводской (штатный), шаровой или керамический кран, какой лучше?

Среди автовладельцев на различных форумах постоянно возникают дискуссии по поводу какой кран отопителя лучше. Чаще всего баталии разворачиваются между двумя вариантами: шаровой или керамический. Практически никто не сомневается в том, что штатный кран на основе резиновой мембраны не надежен, чаще других дает течь, «заедает» и особенно подвержен закислению. В доказательство к этому — изображения выше, где причина замены — заклинивший кран и течь жидкости.

Керамический кран отопителяШаровой кран в принципе тоже неплохой, несомненный плюс такого крана — бОльшая пропускная способность по сравнению с керамическим (в открытом состоянии проходное отверстие равно внутреннему диаметру трубы). При низкой температуре это особенно ощутимо, но вероятность закиснуть у шарового крана выше, чем у керамического.

Сколько стоит новый кран печки и работа по его замене?

В Москве и Московской области средняя цена на кран отопителя для ВАЗ 2101-2107 находится в пределах 120-130 рублей. При чем цены на заводской, шаровой или керамический краны практически не отличаются.Работа по замене крана в автосервисе стоит от 400 рублей и выше.Мы советуем менять кран отопителя самостоятельно. Во-первых, вы сэкономите деньги и приобретете опыт в ремонте автомобиля. Во-вторых, эта операция не займет много времени (около 1 часа), а вся необходимая информация приведена в этой статье.Рубрики: Отопление и вентиляция

Замена крана отопителя

Итак, если перед автомобилистом стоит задача поменять краник печки на ВАЗ 2106, необходимо начать процесс со слива тосола, который находится в системе охлаждения силового агрегата.

Затем следует посредством отвёртки ослабить затяжку хомутов и демонтировать шланги, отходящие от труб радиатора отопительного прибора.

Ремонт крана печки на автомобиле ВАЗ-2106 предусматривает необходимость отвернуть оба самореза с помощью ключа на «8», что позволит избавиться от уплотнителя, которым обвёрнуты трубы радиатора.

Следующие манипуляции потребуют перемещения автомобилиста в салон транспортного средства, так как именно там можно убрать полочку приборной панели и непосредственно корпус вещевого ящика.

Чтобы снять прежний кран печки, нужно посредством ключа на «7» максимально ослабить затяжку винта, при этом убрав тягу привода, идущую непосредственно к заменяемой детали.

Использование ключа на «10» помогает открутить оба винта, посредством которых неисправная деталь держится на радиаторе. Затем следует избавиться от неработающего элемента системы, вместе с ним демонтировав не только впускную трубу, но и резиновую прокладку.

Это же приспособление (ключ на «10») поможет открутить винты, которые соединяют между собой кран впускного патрубка и прокладку.

Прежде чем приступать к следующему шагу, следует внимательно осмотреть профиль прокладки, только после этого снимая и переставляя на новое приспособление скобу, крепящую тягу привода.

Новый элемент отопителя, естественно, устанавливается в обратной последовательности. Автомобилист должен крепить деталь вкупе с новыми прокладками и только после этого заполнять тосолом систему охлаждения движка

Немаловажно в конце работы проверить герметичность соединений, расположенных между краном с радиатором и впускным патрубком

Операции по замене крана отопителя на различных автомобилях очень схожи и отличаются в основном необходимостью в демонтаже некоторых деталей для осуществления доступа к вышедшему из строя крану.

Далее будет подробно рассмотрена замена крана на автомобилях ВАЗ 2101-07 «классика».

По инструкции, перед тем как приступить к снятию патрубков, необходимо слить жидкость из системы охлаждения двигателя. Эту операцию можно опустить, учитывая тот факт, что радиатор печки и патрубки находятся выше уровня основного радиатора. При этом следует учесть, что какая-то часть охлаждающей жидкости все равно вытечет, поэтому необходимо иметь под рукой небольшую емкость.

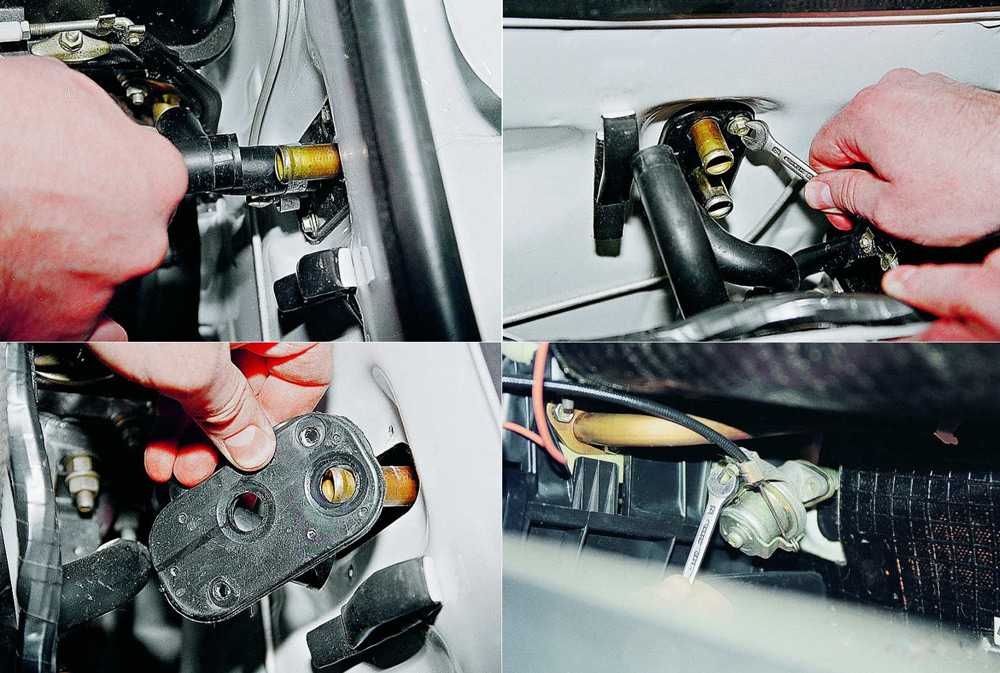

Отверткой ослабляем затяжку хомутов и снимаем шланги с труб радиатора отопителя. Не забудьте подставить емкость для слива вытекающей из патрубков охлаждающей жидкости под шланги.

Ключом на «8» отворачиваем два самореза и снимаем уплотнитель с труб радиатора.

В салоне машины снимаем полку панели приборов. Для удобства снимаем корпус вещевого ящика. На ВАЗ 2104, 2107 с панелью приборов с боковыми воздуховодами, необходимо также демонтировать воздухопровод, отвернув гайку на «10» и поддев шлицевой отверткой защелки по периметру.

Ключом на «7» ослабляем затяжку винта и отсоединяем тягу привода крана печки (1).

Снятие крана печки

Ключом на «10» отворачиваем две гайки крепления крана к радиатору отопителя (2) и снимаем кран отопителя вместе с впускной трубой и резиновой прокладкой.

Ключом на «10» отворачиваем две гайки и отсоединяем от крана впускной патрубок с прокладкой

Обратите внимание на профиль прокладки

Снимаем и переставляем на новый кран скобу крепления тяги привода.

Устанавливаем новый кран с новыми прокладками в порядке, обратном снятию. Для «перестраховки» наносим герметик на поверхность состыковки крана и радиатора, а также крана и трубы впускного патрубка.

Установка нового крана отопителя

Заполняем жидкостью систему охлаждения двигателя (при полном сливе) или доливаем часть жидкости, которая вытекла из патрубков и радиатора при замене, и убеждаемся в герметичности соединения крана с радиатором отопителя и впускным патрубком.

Порядок выполнения работы по демонтажу радиатора печки на ВАЗ 2106

Для начала необходимо выполнить ряд подготовительных работ:

Слив охлаждающей жидкости
Снятие корпуса отопителя с вентилятором

Далее под капотом ВАЗ 2106 необходимо открутить хомуты на шлангах охлаждающей жидкости, которые идут к радиатору. Наглядно это показано на фото ниже:

И снимаем их, приложив определенное усилие, потянув на себя:

После всего выполненного выше, идем опять в салон и откручиваем гайку крепления тросика на кранике печки, именно здесь и понадобится головка на 7. Краник находится с правой стороны (пассажирской):

Даже до конце ее не нужно отворачивать, как тросик сам соскочит с краника:

Теперь откручиваем две гайки крепления радиатора, которые хорошо видны на фотографии:

Теперь его можно сдернуть вниз, как наглядно продемонстрировано на картинке, приложив немалое усилие:

И взявшись за трубку, вытягиваем радиатор отопителя назад:

Результат окончания работы по демонтажу приведен ниже:

Если необходимо заменить краник, то делается это очень просто: откручиваем две гайки его крепления к радиатору:

И снимаем его, подняв немного вверх со шпилек:

Цена нового зависит от металла, и которого он произведен. Медный дорогой и он стоит около 1400 рублей, а вот алюминиевый можно купить всего за 600 рублей. При замене все процедуры проводятся в обратной последовательности.

Доработка карбюратора и системы зажигания

Кроме того, тюнинг ВАЗ 2106 невозможно себе представить без доработки карбюратора. Увеличенный объем двигателя с уменьшенной камерой сжатия просто вынудят вас увеличить проходные сечения жиклеров и производительность ускорительного насоса. Нельзя оставлять без внимания и систему зажигания.

Если вы решили оставить штатную – проверьте жесткость пружин в механизме опережения зажигания при помощи стробоскопа и при необходимости подгоните ее к заводским величинам. Конечно же, лучше всего поставить электронную систему. Она позволит точнее установить угол опережения зажигания и обеспечит мощную искру, которая позволит двигателю заводиться «с пол оборота» даже в сильный мороз.

Если вы проделаете хоть половину из описанных выше мероприятий, то увидите, что доработка двигателя ВАЗ 2106 своими руками позволяет намного поднять его мощность.

Замена печки на ВАЗ-2101, 2102, 2105, 2106, 2107

Чаще всего неисправность радиатора печки обнаруживается, когда под ногами водителя или переднего пассажира образовывается лужа тосола или воды, либо, когда включив печку зимой, вместо теплого воздуха, получаешь поток холодного, да и опять же лужу тосола в салоне.

Причиной этого является протечка в системе отопления автомобиля. Итог такой неисправности — испорченное настроение и прохладная температура в салоне. Эту проблему вполне можно исправить самостоятельно Для некоторых моделей ВАЗ это займет совсем немного времени — ВАЗ-2101, ВАЗ-2102. С заменой печки в ВАЗ-2105, 2106, 2107 будет побольше возни, ремонт системы отопления на этих автомобилях не сильно отличается, но немного сложнее обстоят дела с панелью радиоприемника. В данной статье вы найдете полезную информацию и руководство по замене радиатора печки автомобилей ВАЗ.

Прежде всего необходимо выяснить причины неисправности системы отопления автомобиля:

1. Утечка тосола. Может быть несколько причин утечки тосола в салоне автомобиля, становить их можно при визуальном осмотре: проржавевший радиатор печки, металлический патрубок, либо краник печки. Если ваша проблема кроется в патрубке или кране печки, то их возможно заменить, не разбирая центральной панели и кожуха радиатора. В этом случае ремонт не потребует много сил и времени. Если случилось так, что причиной утечки стал проржавевший радиатор, то существует два варианта справиться этой проблемой. Если у Вас установлен медный радиатор, то вы можете его запаять, залудить. Сделать это можно самостоятельно, если у Вас есть необходимые навыки, либо найти мастера. Если же у Вас установлен алюминиевый радиатор печки, то его будет наиболее целесообразно заменить новым, так как обычно такие радиаторы ремонту не подлежат.

2. Поток холодного воздуха из воздуходувов при включенном отопителе. Такое явление свидетельствует о нарушенной циркуляции охлаждающей жидкости в отопительной системе автомобиля. Виной тому может быть неработающий кран печки, либо забитый радиатор. Кран можно заменить, а что делать с радиатором решать вам — либо покупать новый, либо обращаться к мастеру-радиаторщику.

С причинами все ясно. Теперь можно приступать к ремонту печки ВАЗ-2101, 2102, 2105, 2106,

2107. Для ремонт вам понадобятся следующий инструмент:

Необходимый для этого инструмент – крестовая и обычная отвертки, рожковые и торцевые ключи на 7, 8 и 10. Также понадобятся три резиновые прокладки, силиконовый герметик и литр охлаждающей жидкости.

Ниже подробно описан процесс замены радиатора печки на автомобилях ВАЗ:

1. Охлаждающую жидкость следует слить, так будет намного проще производить замену печки. Хотя можно и не сливать, потери буду небольшие. Тем более у Вас в запасе 1 литр ОЖ.

Откручиваем хомуты на патрубках радиатора и осторожно снимаем шланги, их них может политься ОЖ

3. Откручиваем 2 самореза крепления резинового уплотнителя, снимаем его с патрубков .

4. В салоне снимаем панель радиоприемника, обычно она крепиться двумя саморезами.

5. Используя ключ на 7 или отвертку, откручиваем крепление тросика привода крана радиатора, а затем отсоединяем тросик от крана.

6. На корпусе вентилятора ищем четыре пружинные скобы и снимаем их. Это удобно сделать при помощи отвертки.

7. Опускаем корпус вентилятора вниз, и отводим его в сторону. Снять кожух полностью не получится — помешают проводка питания электродвигателя.

8. Аккуратно вытягиваем радиатор печки из кожуха.

После того, как выполненный данные действия, необходимо внимательно изучить радиатор печки, металлические трубки и кран на наличие следов ржавчины и подтекания. Если на трубке имеются следы сильной коррозии, то ее стоит заменить . Кран печки также может быть неисправен: если закушена ручка крана (т.е. кран не открывается или не закрывает) или видны следы подтекания охлаждающей жидкости, то его необходимо заменить.

В том случае, если пришлось заменить сам радиатор печки, то и трубку и кран со старого радиатора можно прикрутить на новый. Также необходимо установить новые прокладки: смазываем прокладки силиконовым герметиком, а затем плотно, но не слишком, чтобы не раздавить прокладку и не сорвать резьбу, прикручиваем металлическую трубку и кран к радиатору. Силиконовым герметиком стоит смазать и трубки радиатора перед присоединения к ним резиновых шлангов.

Элементы устройства

Печка на ВАЗ-2106 включает в себя следующие основные компоненты:

дефлекторы;
тяги крана печки;
крышки воздухопритоков;
воздуховоды для лобового стекла;
радиатор;
кожух радиатора;
отводные трубы;
подводные;
кран печки;
крышка распределителя воздуха;
электрический двигатель вентилятора;
крыльчатку вентилятора;
добавочные резисторы;
воздуховоды внутренней системы вентиляции;
рычаг крышки распределителя;
кронштейны;
ручка управления крышкой;
ручка управления краном;
тяги крышки воздухопритоков.

Эти элементы представляют собой устройство отопителя на автомобиле ВАЗ-2106.

Конструкция и принцип работы

Салонный отопитель на автомобиле ВАЗ-2106 является компактным агрегатом, к основным составляющим элементам которого относят:

мотор печки;
вентилятор с крыльчаткой;
радиатор;
заслонку для распределения воздушных потоков;
кран печки с регулирующими рычагами.

ВАЖНО! Если в схеме радиатора печки ВАЗ-2106 были обнаружены течи, тогда по возможности замените радиатор на новый. Его ремонт сложный, плюс не всегда приносит положительный результат

Это скорее временная мера.

Устроена печка на автомобиле ВАЗ-2106 достаточно просто, но новичкам справиться с задачами по её ремонту может оказаться невыполнимой задачей. Это не так. Особенно если вы будете знакомы с устройством и конструктивными особенностями отопителя.

Стандартный, то есть заводской для ВАЗ-2106, отопитель имеет сравнительно компактные размеры, однако эффективно охлаждает жидкость и прогревает салон. Это отмечают многие владельцы отечественной классики. Включение и управление интуитивно понятное.
На ВАЗ-2106 используется самая распространённая конструкция отопительной системы среди российского автопрома, а местами и советского. Основой выступает жидкостная система охлаждения главного двигателя.
Основными элементами отопительной системы являются печка, соединения с элементами управления (краники, рычаги), магистрали и радиатор.
Заслонки и кран отопителя соединяется с устройством управления с помощью упругой и гибкой тяги.
При переводе верхнего элемента в верхнюю предельную позицию, кран открывается полностью, что обеспечивает максимальное количество поступающей охлаждающей жидкости в систему отопления через радиатор.
Если в аналогичную позицию перевести нижнее устройство управления, тогда заслонка воздухозаборника окажется открытой до предела. Так через печку в систему отопления будет направлен максимальный воздушный поток.
Дефлекторы, выполненные из пластика, могут менять угол обдува в салоне ВАЗ-2106. Тем самым водитель и передний пассажир регулируют направленность создаваемых воздушных потоков при обогреве или обычном проветривании.
Крышка распределения потоков воздуха не соединена с системным переключателем управления отопителем. Эта заслонка позволяет регулировать степень закрытия или открытия рычажным девайсом. Подобная конструкция обеспечивает дополнительный комфорт водителю автомобиля ВАЗ-2106 при регулировании работы системы отопления.
Устройство предусматривает наличие трехпозиционного тумблера, предназначенного для регулирования объёмов воздушных потоков, проходящих через печку. Регулятор позволяет выбирать между двумя диапазонами вращения вентилятора отопителя — от минимального до максимального.

ВАЖНО! Никогда не включайте электровентилятор отопителя, если заслонка воздухозаборника при этом находится в задвинутом состоянии, а кран открыт

Особенности подключения печки

На ВАЗ-2106 используется электрический двигатель Мэ 255. Это электромоторчик постоянного тока, который возбуждается от постоянного магнита. Несколько нюансов схемы подключения отопителя ВАЗ-2106:

При подключении к питающей цепи электромотор добавочного резистора, вал якоря начинает прокручиваться, но с меньшей частотой.
Резистор фиксируется парой пружинных шайб внутри кожуха вентилятора печки.
При температуре 20 градусов показатели сопротивления резистора составляют 1,5 Ом.
При выходе из строя электродвигателя его следует заменить;
Ремонт заключается только в очистке коллектора или нанесении смазки на подшипники.
В норме параметры номинального напряжения в схеме составляют 1 В.
Показатели номинальной мощности — 2 Вт.
Частота вращения вала электромотора — 3000 об/мин (при условиях напряжения 12 В).

Отопительное оборудование сравнительно простое по своей схеме и конструкции, потому большинство автовладельцев ВАЗ-2106 предпочитают осуществлять ремонт своими руками.
