Меняем ремень на ВАЗ 2101-ВАЗ 2107

Снятие

Необходимо иметь доступ к верхней и нижней частям автомобиля. Если внизу у вас установлена защита картера, то соответственно её придётся снять, подробности читайте в статье: «Замена защиты картера на ВАЗ».

Примечание! Снятие аккумуляторной батареи облегчит доступ к ремню. Процесс описан в статье: «Замена АКБ на автомобилях».

Оцените внешний вид ремня. В случае неплохого состояния проверьте натяжение, подтяните его при необходимости. Проверить легко: прожмите ремень пальцами руки с усилием в 10 кг в любом месте. Либо в месте «А» расстояние, на которое должен прогнуться ремень составит 10-15 мм, или в месте «В» 12-17 мм (смотрите картинку).

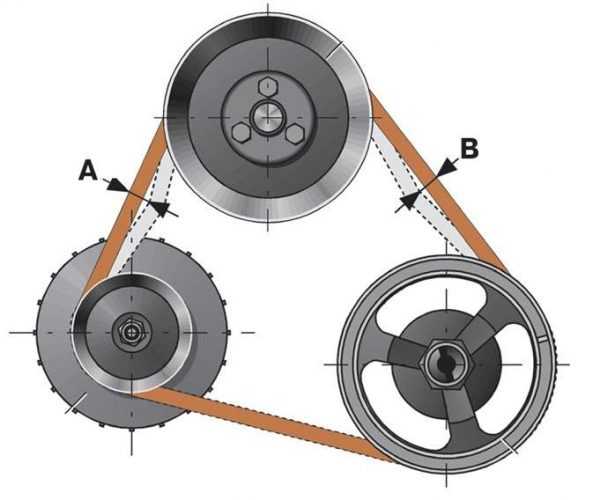

Примечание! Удобнее прожимать и проверять прогиб в точке «А». Любое отклонение от нормы требует подтяжки ремня. Помните, не снимайте со шкивов ремень, если вы не собираетесь производить замену!

Переместитесь в нижнюю автомобильную часть и на один оборот отверните нижнюю гайку генератора (см. маленькое фото), вылезайте из-под автомобиля и переходите к подкапотному пространству. На один или два оборота ослабьте гайку верхнего крепления генератора (красной стрелкой на фото), вам поможет удлинитель с карданным шарниром и накидная головка (инструменты указаны синей стрелкой). Ослабляйте через планку установки аккумуляторной батареи.

Примечание! Верхняя гайка, крепящая генератор к планке у всех по-разному закручена, поэтому как почувствуете, что гайка идёт легко (смотрите полностью её не выверните), то сразу прекращайте откручивать!

Переходим непосредственно к смене ремня. Руками переместите генератор к двигателю и снимите ремень. Если нужно просто отрегулировать, тогда вставьте между двигателем и между самим генератором монтажную лопатку (смотрите фото ниже), и, используя лопатку как рычаг, сместите генератор от двигателя. Удерживая лопаткой в таком положении, затяните верхнюю гайку крепления генератора к планке и нижнюю тоже. Отпустите лопатку и выньте её, проверьте натяжение ремня и по необходимости проделайте операцию повторно (в том случае, если натяжение не укладывается в норму).

Примечание! Отвернув обе гайки, снимайте сперва ремень с верхнего шкива, а только потом со стальных. Самый верхний – шкив помпы охлаждения. На инжекторных автомобилях в добавок снимайте датчик положения коленчатого вала, иначе он не позволит снять ремень, а датчик вала вы сломаете. Подробности читайте в статье: «Замена датчика положения коленвала».

Установка

В начале устанавливаться ремень на шкив коленвала. На изображении выше смотрите шкив указан цифрой 3, шкив генератора цифрой 2 и шкив помпы цифра 1. До конца сдвиньте генератор к двигателю, если он сдвинут, но ремень всё равно не устанавливается, тогда аккуратно прокрутите рукой шкив насоса (верхний), или в крайнем случае попросите помощника, чтобы он воспользовавшись кривым стартером немного прокрутил шкив, а вы в это время наденьте ремень на верхний шкив помпы.

Дополнительный видеоролик

Ниже прикреплена ссылка на видео о замене:

Примечание! Прикрепляем видеоролик о регулировке натяжения ремня, приятного просмотра!

Выявление неисправностей генератора

В автомобилях модельного ряда ВАЗ классика наиболее часто о поломке генератора или неисправности проводки этого прибора сигнализирует лампа зарядки аккумуляторной батареи, постоянно горящая красным светом при работающем двигателе.

Эта лампа расположена на щитке приборов в центре нижней части тахометра, над ней нарисован прямоугольник с плюсом и минусом. В нормальном состоянии она загорается при включении зажигания, но тут же гаснет после пуска силового агрегата.

О поломке генератора ВАЗ 2106 может информировать свистящий шум, появляющийся во время работы мотора в передней части подкапотного пространства, а также быстрая разрядка нового исправного аккумулятора.

При появлении вышеуказанных симптомов следует провести диагностику. Сначала необходимо измерить натяжение приводного ремня генератора. Для этого нужно надавить на ремень между шкивами помпы и генератора с усилием в 10 кгс. Если прогиб составит более 1,5 см, следует подтянуть ремень.

Если проблема не исчезла, необходимо проверить исправность реле генератора (регулятора напряжения). Перед проведением теста следует убедиться в исправности контакта этого реле с «массой» и, если нужно, подтянуть гайки, с помощью которых оно крепится к кузову. Алгоритм действий.

1. Сначала отключаются все электроприборы, которые можно выключить.
2. Затем заводится двигатель.
3. После пуска мотора количество оборотов коленвала доводится до 2500-3000.
4. С помощью вольтметра или мультитестера измеряется напряжение на контактах аккумулятора.

Если напряжение меньше 13,9 или больше 14,5 В, это означает, что регулятор пора менять.

Регулятор расположен в левой боковой части моторного отсека (по ходу движения авто), почти в углу, возле бачка гидропривода сцепления. Для его замены нужно выполнить следующие действия.

1. Пометить фломастером или запомнить, к каким контактам устройства подключаются 2 провода.
2. Открутить 2 гайки.
3. Отсоединить 2 провода и выбросить старый регулятор.
4. После этого установить новое реле, выполняя операции в обратной последовательности.

Параметры дисков

При выборе колес для ВАЗ 2107 учитывайте прочность, балансировку и размер

колес

Основные параметры, на которые вы обращаете внимание при покупке. это радиус и ширина

Производитель оснастил автомобиль стандартными дисками с маркировкой 5Jx13H2 ET29. Цифры и буквы обозначают следующее:

• “пять” ширина обода в дюймах;
• “.” профиль;
• “13” диаметр обода, дюймы;
• “H2” количество неровностей на ободе колеса;
• “ET” буквенное обозначение вылета обода колеса;
• “29” вылет обода, мм.

Фактические настройки диска следующие:

• Количество отверстий и диаметр круга на колесах (разболтовка) 4х98 мм.
• Диаметр гильзы 58,5 мм.
• Диаметр обода 13-15 ”.
• Вылет колес 15 30 мм.
• Рекомендуемая ширина 5,0-6,0 ”.
• Крепление М12х1.25.

Включены более широкие диски “Семь” лучше не ставить. Для них нужно правильно выбрать шины. Они больше размера подкрылков и могут касаться или тереться о элементы конструкции автомобиля.

Последствия установки широких дисков:

• Быстрое загрязнение боковой части машины.
• При повороте колеса они трутся о крылья доски и кузова, что приводит к сильному износу автомобиля.
• Во время движения резина может задеть тормоза, что может привести к аварии на дороге.
• Повышенный износ подшипников ступицы, поскольку они будут нести большую нагрузку.

Диски с небольшим выступом обода (диск будет больше торчать из машины) тоже не устанавливаются. При этом подшипник ступицы принимает на себя большую часть нагрузки, поэтому может быстро выйти из строя или заклинить.

Колеса делятся на кованые, штампованные и литые. В “Семь” штампованные стальные диски устанавливаются производителем. У них средний запас прочности, они недорогие и имеют длительный срок службы. Недостатком инструмента является необходимость периодической обработки ржавчины, что приводит к быстрой потере внешнего вида.

Особое внимание уделим чертежу болта 4х98. Обод имеет 4 отверстия для крепежных болтов, которыми он крепится

Диаметр круга с отверстиями 98 мм. Расстояние между центрами двух близко расположенных опор для ВАЗ 2107 составляет 69,3 мм. В дисках, используемых на иномарках, присутствует выкройка под болт 4х100, расстояние между центрами 70,7 мм. При установке такой импортной техники на ВАЗ появляется погрешность в 1,4 мм, из-за чего диск не фиксируется и быстро выходит из строя. Поэтому автовладельцы в качестве крепежа используют шипы, удлиненные болты, распорки и кулачки. Неправильная установка приводит к разбалансировке и вибрации, потере колеса и последующей аварии.

READ Замена Лобового Стекла Renault Megane 2

Лучшими вариантами являются рекомендуемые производителем диски R13, R14 и R15. Также их можно устанавливать на все классические модели ВАЗ, начиная с 2101 года.

КАК ПРАВИЛЬНО НАТЯНУТЬ РЕМЕНЬ НА ГЕНЕРАТОР

При самостоятельной установке генератора на ВАЗ 2107 самым сложным моментом считается именно грамотная натяжка ремня. Ведь именно через ремень будет проходить запуск генераторного механизма, следовательно, любые ошибки и просчёты при натяжении резинового изделия скажутся на работоспособности автомобиля.

Натяжка ремня выполняется следующим образом:

• Новый генератор поставить на штатное место, насадив его на шпильки.
• Гайки фиксации закрутить лишь до половины, не пережимая.
• Монтировкой установить в образовавшуюся щель между стенкой генератора и помпой. Зафиксировать монтировку в этом положении.
• Надеть новый ремень на шкив генератора.
• Придерживая монтировку, начать натяжение ремня.
• Закрутить гайку фиксации в верхней части крепления корпуса генераторного агрегата.
• После провести предварительную диагностику степени натяжения — резиновое изделие не должно сильно провисать вниз.
• Закрутить гайку нижней шпильки до конца, не пережимая.

На схеме указаны места проверок качества натяжки

Далее проводится проверка качества натяжения ремня. Двумя пальцами необходимо с силой надавить на свободную часть ремня и замерить существующий прогиб. Нормальное провисание не должно быть больше 1.5 сантиметра.

Срок службы типового ремня на генератор ВАЗ 2107 обычно составляет 80 тысяч километров пробега. Однако ременную передачу рекомендуется менять и раньше, если проводится замена генераторной установки.

Таким образом, генератор на «семёрке» можно заменить своими руками, однако следует придерживаться строгих правил и соблюдать технику безопасности. При проблемах с работой мотора после самостоятельной замены устройства лучше обратиться к профессионалам.

Если у вас возникли сложности или проблемы — вы можете обратиться к сертифицированному специалисту, который обязательно поможет!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Какие генераторы можно установить на «шестёрку»

Конструктивно ВАЗ 2106 готов к тому, чтобы на него поставить генератор, не предусмотренный заводом-производителем. Возникает вопрос, зачем вообще менять «родной» Г-221? На самом деле для своего времени этот генератор был оптимальным прибором, так как в советских «Жигулях» использовалось небольшое количество электрических приборов.

Однако с течением времени ВАЗ 2106 стал оснащаться более современными устройствами, каждое из которых требует «своей доли» энергии. К тому же водители подключают к АКБ навигаторы, камеры, насосы, мощные аудиосистемы и прочие устройства, из-за чего генератору становится сложно вырабатывать необходимое количество тока.

На сегодняшний день на ВАЗ 2106 можно поставить следующие виды генераторов:

1. Г-222 — это генератор с «Лады Нивы», который рассчитан на более высокие нагрузки и выдаёт 50 ампер тока. В конструкции Г-222 уже есть своё реле регулятора, поэтому при установке на ВАЗ 2106 нужно будет реле убрать.
2. Г-2108 может быть установлен как на «шестёрку», так и на «семёрку» и «восьмёрку». Устройство в штатном режиме работы выдаёт 55 ампер тока, чего даже по современным меркам вполне достаточно для функционирования всех электронных приборов в авто. По форме и крепежу Г-2108 идентичен штатному Г-221, поэтому с заменой не возникнет никаких проблем.
3. Г-2107–3701010 выдаёт 80 ампер и предназначен для любителей качественной акустики и дополнительных электронных приборов в машине. Единственный нюанс: генератор для ВАЗ 2106 придётся немного доработать, так как реле регулятора не подходит для этой модели.

Фотогалерея: генераторы, которые можно поставить на ВАЗ 2106

Таким образом, водитель «шестёрки» сам может решить, какой именно генератор можно поставить на машину. Выбор в конечном итоге зависит только от потребляемой мощности авто.

Натяжение с помощью регулировочной планки

Крепление генератора с помощью планки

Этот метод используется для более старых автомобилей (например, “классических” ВАЗов). Он основан на том факте, что генератор крепится к двигателю с помощью специальной дугообразной планки, а также болта с гайкой. Ослабляя крепление можно перемещать планку с генератором относительно двигателя на необходимое расстояние, тем самым регулируя уровень натяжения.

Действия выполняются по следующему алгоритму:

• откручиваем крепежную гайку на дугообразной планке;
• при помощи монтировки регулируем положение (отодвигаем) генератора относительно двигателя;
• затягиваем гайку, фиксируя новое положение генератора.

Регулировка болтом на ВАЗ-2110

Читать далее: Размер и объем багажника ВАЗ 2107 регулировка замка как открыть без ключа установить кнопку инструкции с фото и видео

Этот метод является более прогрессивным и используется в большинстве современных машин. Он основан на использовании специального регулировочного болта, прокручивая который можно регулировать положение генератора относительно двигателя. Алгоритм действий в данном случае будет таким:

• ослабляем крепление генератора, его верхнее и нижнее крепление;
• с помощью регулировочного болта меняем положение генератора;
• фиксируем и затягиваем крепление генератора.

Уровень натяжения ремня в данном случае можно проводить в процессе регулировки.

Регулировочные ролик и ключ к нему

Работы по натяжению ремня генератора на автомобиле “Лада Приора” проводятся при помощи специального натяжного ролика, который является частью конструкции. Для работы вам понадобится ключ на 17, чтобы открутить и зафиксировать снова упомянутый ролик, а также специальный ключ для поворота регулировочного ролика (представляет собой конструкцию из двух стержней диаметром 4 мм, приваренных к основанию, расстояние между стержнями — 18 мм).

Процесс регулировки напряжения

Для регулировки ключом на 17 необходимо немного открутить фиксационный болт, который удерживает регулировочный ролик, после чего с помощью специального ключа немного провернуть ролик с тем, чтобы увеличить (чаще всего) или уменьшить натяжку ремня. После этого снова ключом на 17 зафиксировать регулировочный ролик. Процедура несложна и с ней может справиться даже неопытный автовладелец

Важно лишь правильно выбрать усилие

После того как вы выполнили натяжение, необходимо выполнить проверку. Для этого запустите двигатель и включите максимальные потребители электроэнергии — дальний свет, обогрев заднего стекла, кондиционер. Если они работают исправно, и при этом ремень не издает свиста — значит, вы выполнили натяжку правильно.

Натяжение ремня генератора на “Приоре”

Еще один метод натяжки ремня генератора на “Приоре”

Подробную информацию о процессе замены ремня генератора на машине «Лада Приора» вы найдете в соответствующем материале.

На разных модификациях автомобилей “Форд Фокус” используется одна из двух систем регулировки натяжения ремня — с помощью автоматического или с помощью механического ролика. В первом случае эксплуатация для владельца гораздо проще, поскольку натяжение ремня выполняется с помощью встроенных пружин. Поэтому водителю необходимо проводить лишь периодическую замену ремня (самостоятельно или на СТО).

В случае механического ролика натяжение необходимо выполнять вручную, используя слесарные инструменты — монтировку и гаечные ключи. Конструкция роликового механизма также может отличаться. Однако суть процедуры сводится к тому, что необходимо немного ослабить крепление ролика, выполнить натяжку и вновь его зафиксировать.

Обратите внимание! Покупайте оригинальные ремни, так как зачастую неоригинальные имеют немного больший размер, из-за чего после установки он будет свистеть и греться. Предлагаем вам ознакомиться с материалом, где представлена процедура замены ремня генератора на автомобиле «Форд Фокус 2» — статья. Предлагаем вам ознакомиться с материалом, где представлена процедура замены ремня генератора на автомобиле «Форд Фокус 2» — статья

Предлагаем вам ознакомиться с материалом, где представлена процедура замены ремня генератора на автомобиле «Форд Фокус 2» — статья.

Отличие карбюраторной и инжекторной системы

Многие автовладельцы самостоятельно заменили карбюратор на инжектор, а кто-то купил автомобиль с уже обновленной системой. Несомненно одно – это шаг вперед. Но это означает изменение работы многих узлов. Как обстоят дела с генератором, его работой и ремонтом?

Отличия есть, пусть и незначительные. Инжектор предполагает наличие ЭБУ на борту автомобиля ВАЗ 21074. А это еще один потребитель электричества. К генератору подключена дополнительная проводка для обеспечения питания элементов электронной системы управления. Более никаких изменений нет.

Примечание

Нельзя проверять работоспособность генератора, отключая клеммы от аккумулятора при заведенном двигателе. Это повредит ЭБУ.
