Замена рулевых тяг на ваз 2101-ваз 2107

Рулевая колонка ВАЗ 2106

Основным назначением рулевой колонки является передача вращательного движения от руля на передние колёса. На всей «классике» используются конструктивно одинаковые узлы. Механизм крепится к левому лонжерону на трёх болтах. На верхней крышке расположен болт, при помощи которого регулируется зазор между роликом и червяком. Необходимость в выставлении зазора возникает при появлении большого люфта в механизме. Редуктор и руль между собой соединяются через промежуточный вал, который насаживается на шлицы, предотвращающие его проворачивание.

Устройство рулевой колонки

В картере рулевого механизма установлен червячный вал на двух подшипниках, которые не имеют внутренней обоймы. Вместо внутреннего кольца используются специальные канавки на торцах червяка. Необходимый зазор в подшипниках устанавливается посредством прокладок, которые располагаются под нижней крышкой. Выход червячного вала из корпуса уплотнён манжетой. Со стороны шлицевого соединения на валу есть углубление для болта, соединяющего вал редуктора с валом от рулевого колеса. В зацепление с червяком входит специальный ролик, расположенный на оси и вращающийся при помощи подшипника. Вал сошки на выходе из корпуса также уплотнён манжетой. На него насажена сошка в определённом положении.

На «Жигулях» шестой модели рулевой механизм работает в таком порядке:

1. Водитель вращает руль.
2. Воздействие через вал передаётся на червячный элемент, который уменьшает количество оборотов.
3. При вращении червяка перемещается двухгребневый ролик.
4. На валу сошки установлен рычаг, посредством которого приводятся в действие рулевые тяги.
5. Рулевая трапеция воздействует на поворотные кулаки, которые поворачивают передние колёса в нужную сторону и на требуемый угол.

Неполадки рулевой колонки

О появлении проблем в рулевом механизме можно судить по характерным признакам:

При появлении любого из перечисленных дефектов с ремонтом затягивать не стоит.

Скрипы в колонке

Появление скрипов может быть вызвано следующими причинами:

• чрезмерный люфт в подшипниках ступицы. Для устранения проблемы необходима регулировка зазора или замена подшипников;
• ослабло крепление пальцев рулевых тяг. Выход из ситуации — выполнить затяжку гаек;
• большой люфт между маятником и втулками. Неисправность устраняется посредством замены втулок;
• износ подшипников червячного вала может проявляться в виде скрипов при повороте колёс. Для решения проблемы производят регулировку зазора в подшипниках или их замену;
• ослаб крепёж поворотных рычагов. Выход из ситуации — затянуть гайки при прямой постановке колёс.

Течь масла

Подтекание смазки из рулевой колонки на «классике» – явление довольно частое. Обусловлено это следующим:

• повреждение (износ) сальника на валу сошки или червяка. Проблема решается путём замены манжет;
• ослабление болтов, фиксирующих крышку картера. Для устранения течи проводят затяжку болтов по диагонали, что обеспечивает герметичность соединения;
• повреждение уплотнителя под крышкой картера. Потребуется демонтаж крышки и замена прокладки.

Тугое вращение руля

Причин того, что руль вращается туго, может быть несколько:

• неправильная регулировка развала-схождения передних колёс. Для устранения неполадки придётся посетить СТО и провести регулировочные работы;
• деформация какой-либо детали в рулевом управлении. Обычно деформации подвергаются рулевые тяги, что обусловлено их низким расположением и механическими воздействиями, например, при наезде на препятствие. Искривлённые тяги подлежат замене;
• неправильный зазор между роликом и червяком. Необходимый зазор устанавливается специальным болтом;
• сильная затяжка гайки на маятнике. Выход из ситуации — слегка ослабить крепёж.

Ремонт редуктора, как и любого другого узла, предполагает подготовку инструментов и следование пошаговой инструкции.

Как проверить рулевые тяги, наконечники тяг и шаровые шарниры на ВАЗ 2101-ВАЗ 2107?

Примечание!
Проверку удобней всего будет производить на так называемой канаве, потому что все элементы ходовой находятся лишь внизу автомобиля, поэтому под низ вам и придётся подлезть!

А так же учтите одну важную вещь, проверять состояние всех деталей нужно только таким образом, чтобы оба передних колеса автомобиля были нагружены всей массой автомобиля, поэтому если вы решите проверять состояние деталей на подъемнике, учтите эту деталь и по возможности под передние колёса подставьте упоры, а после чего чуть опустите автомобиль, чтобы передняя часть полностью загрузилась!

1) Для этого сперва при помощи металлической щётки, очистите все шарниры от налипшей грязи, для более удобной и точной работы.

Примечание!
Очищайте шарниры аккуратно, потому что на них установлены пыльника которые могут очень легко повредится! (Для примера пыльник указан на фото стрелкой)

2) Далее осмотрите состояние этих самых пыльников, трещины, а так же отслоение от окантовки или разрывы самой резины не допускаются.

3) После этого возьмите пыльник рукой и сдавите его, выход наружу смазки из под пыльника так же не допускается.

Примечание!
Эту же работу по проверки пыльника, проделайте с оставшимися шарнирами, при обнаружении дефектов на пыльнике замените его! (Поменять пыльники можно на примере той статьи под названием: «Замена рулевых тяг», на неё ещё чуть выше была дана ссылка)

4) Теперь чтобы проверить шаровые шарниры на исправность, возьмите в руки маркер и им нанесите метки на все заглушки каждого шарнира, для более точной замены.

5) После нанесения метки, возьмите штангенциркуль и им проверьте полную высоту наконечника шарнира, а после проверки запомните полученное значение.

6) Затем подоприте при помощи монтажной лопаты наконечник тяги вверх, до того насколько это будет возможно. После этого штангенциркулем повторно замерьте высоту шарнира, удерживая при этом монтажной лопатой наконечник, а после измерения запомните полученное значение или запишите его.

Примечание!
Когда оба значения будут получены сравните их, среднее значение которое у вас должно будет колебаться между первым замером и вторым, должно составить «1-1,5 мм», но не более. При слишком большом значении или при слишком маленьком, замените шарниры на новые!

7) Следом проверьте остальные шарниры на исправность, сперва замерив их высоту в спокойном состоянии, а затем подперев их для этого так же монтажной лопатой и после чего повторно замерев высоту и сопоставив оба значения.

Далее если вы хотите понять присутствует ли люфт в шарнире, то для этого попросите помощника сесть в ваш автомобиль и покачать аккуратно рулём в обе стороны.

Примечание!
А вы в это время должны будете взяться рукой за корпус шарнира, но обратите внимание на фото, большой палец руки должен обязательно стоять на сошке. После того как вы возьмётесь рукой, попросите помощника покачать рулевым колесом и вследствие чего вы ощутите люфт если он есть в системе!

9) После проделанной операции, проверьте остальные шарниры на наличия люфта, а те шарниры которые будут иметь люфт замените.

Примечание!
Если вы будете производить замену шарниров, то в таком случае после их замены обязательно отрегулируйте схождение колёс, воспользовавшись для этого статьей, под названием: «Регулировка схождения и развала колёс автомобиля»!

Дополнение:
В дополнение мы вам рекомендуем так же проверить люфт маятникового рычага, для этого:

1) Сперва возьмитесь рукой за сам маятниковый рыча и после чего с приличной силой покачайтесь его вверх и вниз, тем самым определите присутствует люфт в рычаге или же нет.

2) Далее откройте капот и переберитесь в подкапотное пространство, а находясь там разыщите корпус маятникового рычага (Указан красной стрелкой) и после чего приложите руку к корпусу и при этом касайтесь верхней шайбы которая указана синей стрелкой.

3) После этого попросите помощника покачать руль в разные стороны и тем самым поймите есть ли люфт в рычаге или нет.

Примечание!
Если люфт будет обнаружен, то тогда попробуйте подтянуть регулировочную гайку буквально на одну две прорези, а иначе большее затягивание может привести к проблемам! (Регулировочная гайку указана на фото выше, красной стрелкой)

В том случае если затяжка гайки не уберёт люфт, то тогда замените втулки рычага! (О том как заменить втулки, см. в статье: «Ремонт маятникового рычага»)

А если и замена втулок не поможет, то в таком случае полностью замените рычаг! (О том как заменить рычаг, читайте в статье под названием: «Замена маятникового рычага»)

Дополнительный видео-ролик:
Более детально о том как проверить рулевые тяги на исправность, смотрите в видео-ролике который расположен чуть ниже:

Видео — Ремонт рулевого редуктора

В большинстве случаев, данный узел является неремонтопригодным, так как стоит относительно недорого и состоит всего из двух основных частей. Тем не менее, производитель оставил автомобильным мастерам возможность приобрести ремонтный комплект.

Прежде чем ремонтировать рулевой редуктор, определимся с неисправностями.

• Во-первых, он подлежит ремонту, если рулевое колесо вращается, а колеса нет. Это значит, что на резьбовой части его валов имеются дефекты, которые не дают соприкоснуться двум взаимодействующим частям.
• Второй тип неисправностей – это сальники. Если они достигли критического износа, то масло из редуктора непременно будет протекать, что уже ведет к его ускоренному износу. При наличии остальных механических повреждений редуктор подлежит замене.

Для начала снимите неисправный узел с автомобиля. После этого, спрессуйте сошку с его вала при помощи двух молотков. Через любое технологическое отверстие слейте масло из редуктора. Теперь открутите четыре болта, которые закрывают крышку и снимите ее. Для доступа к червячному валу нужно открутить похожую крышку с другой стороны механизма. Вытащите оставшиеся части и замените неисправные. К таковым могут относиться сальники, и поврежденные валы. После этого, проведите сборку редуктора в обратной последовательности. Не забудьте залить масло!

Рулевые тяги

Снятие и установка тяг

Примечание В качестве примера показана замена правой рулевой тяги. Для левой – операции проводятся аналогичным способом.

Для данной операции потребуются следующие инструменты: специальный съемник, ключ 22 мм, пассатижи, отвертка и молоток.

1. Ослабить колесные болты переднего колеса.

2. Поднять переднюю часть автомобиля, установить подставки или поднять автомобиль на подъемнике.

3. Отвернуть колесные болты и снять колесо.

4. Расшплинтовать наружную гайку наконечника рулевой тяги.

5. Отвернуть гайку наконечника рулевой тяги.

6. Установить специальный съемник и выпрессовать наконечник рулевой тяги из рычага поворотного кулака.

7. Аналогично отсоединить палец рулевой тяги от рулевой сошки.

8. Снять рулевую тягу с автомобиля.

9. Установка производится в порядке, обратном снятию.

Примечание При замене наконечников рулевых тяг необходимо посчитать, на какое количество витков был навинчен каждый из старых наконечников, а затем новые навинтить на то же количество витков. Это облегчит регулировку схождения колес.

10. Отрегулировать схождение передних колес.

При покупке книги в PDF

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Книга не предназначена для продажи в Вашей стране.

Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.

Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.

Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.

Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.

Для жителей Украины в гривнах, а для всех остальных стран – доллары.

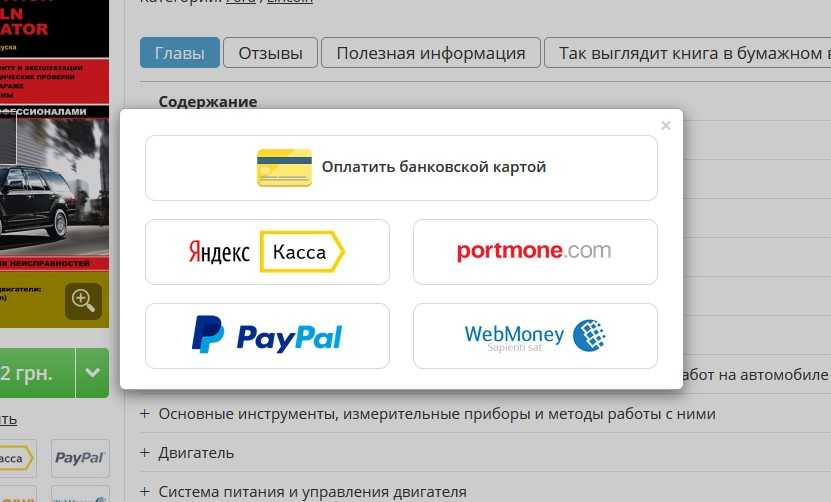

После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)

При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.

• Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
• Portmone (оплата с любых банковских карт, аккаунта Portmone);
• PayPal (оплата с любых банковских карт, аккаунта PayPal);
• WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).

Замена рулевой тяги lada 2106 (ваз 2106)

Выход из строя рулевого наконечника, рулевой тяги и даже всей рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика сопровождается характерным стуком в подвеске, потерей курсовой устойчивости при движении и неравномерным износом шин. Думаю, многим автолюбителям это знакомо и учитывая качество наших дорог, вопрос о замене тяги, наконечника или всего сразу, вставал уже не раз. И естественно, всем приходят на ум одни и те же вопросы: Как определить, разбит ли рулевой наконечник или тяга? Можно ли заменить тягу или рулевую трапецию самостоятельно? Какой инструмент понадобится для этой работы? Какого производителя рулевой трапеции лучше покупать? И обязательно ли делать развал-схождение после ремонта?

Определить, пора менять тяги или нет, не сложно. Достаточно загнать автомобиль на яму и руками покачать, подергать тяги проверяя осевые люфты в шаровых пальцах. Если осевой люфт превышает 1 мм или наконечник, когда Вы будете дергать тягу вверх и вниз, будет стучать, то это означает, что пора читать дальше и готовиться к работе. А дальше, давайте сразу определимся с местом для проведения работы и с инструментом, который нам понадобится для успешнойзамены рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика. Здесь много писать-читать не придется, так как работу необходимо проводить на яме, эстакаде или подъемнике. В противном случае веселое времяпрепровождения Вам гарантировано и травмы тоже. По инструменту, тоже все просто, смотрим фото 1 ниже.

Думаю, ключ на 22, 13, 12 (может пригодиться), отвертка, молоток и пассатижи у Вас найдутся, а вот съемник для рулевых тяг придеться купить. Смотрим фото 2. Два варианта, слева универсальный съемник, справа съемник ветеран, в простонародье «уголок», который наверно был изобретен на следующий год после выпуска первой Классики. И тот, и другой помогут Вам справиться с поставленной задачей. Но, я бы посоветовал бы Вам остановиться на универсальном съемнике и работать удобней, и распрессовывает пальцы на раз, и на других марках автомобилей еще послужит. Да, и рулетку не забудьте приготовить.

Запчасти… Думаю, что самый оптимальный вариант для покупки, это рулевые наконечники, тяги и трапеция Белебеевского производства. Фото 3. В комплект входит: два рулевых наконечника, две рулевые тяги, поперечная (средняя) тяга, шесть гаек и столько же шплинтов. Вроде, как все хорошо, но не все. Нет, сгонов рулевых тяг (регулировочные муфты)! Почему производитель ими не комплектует свои наборы, остается не понятно. Если не ошибаюсь, то только Трек считает необходимым наличие рулевых сгонов в комплекте. Так что, все проверяем, не отходя от кассы! Если сгоны отсутствуют, обязательно их покупаем. Как они выглядят и сколько их всего видно на фото 4.

И о главном. Описание с фотографиями замены рулевой трапеции на автомобилях Ваз-2101, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

1. Первым делом, забравшись под автомобиль, отчищаем гайки шаровых пальцев от грязи. При помощи пассатижей вытаскиваем из пальцев шплинты, проволоку, гвоздики, в общем, все, чем были зафиксированы гайки. Фото 5

2. Далее, ключом на 22 откручиваем по очереди все гайки. Фото 6.

3. Гайки скручены, в дело пускаем съемник. Фото 7 и 8.

4. Так как правая и левая рулевые тяги отличаются, то стараемся их не путать. Сняли правую рулевую тягу с наконечником, положили с правой стороны. Но, не беда, если забыли где какая. Это легко можно узнать, поверните тягу пальцем вверх и смотрите, в какую сторону идет наклон с той стороны она и была снята (фото 9), то же самое проделывайте перед установкой. Лучше лишний раз проверить, чем в очередной раз распрессовывать палец и рисковать повредить пыльник.

5. После того, как тяги сняты, можно с них брать размеры. Рулеткой измеряйте расстояние между центровочными ямками рулевых тяг. И такой же размер выставляйте на новых тягах (фото 10). Тяги скрутили, но хомуты на сгонах пока не затягивайте.

6. Если тяги скручены в необходимый размер, их можно устанавливать на автомобиль. Еще раз напомню, левую и правую сторону не путать. И поперечную (среднюю) тягу устанавливаем изгибом к картеру двигателя, то есть поперечина как бы огибает кожух кпп. Фото 11.

7. Когда все пальцы затянуты и зашплинтованы, можно затянуть и хомуты сгонов. Фото 12. И готовимся к поездке на развал-схождение.

И еще, если Вы меняете один наконечник или пару (тягу и наконечник) и правильно выставите размер, то можете избежать поездки на развал-схождение. Но, если меняете рулевую трапецию полностью, то избежать данной процедуры Вам не удастся. Так как, новая поперечная тяга, не позволит сохранить необходимый размер.

Инструкция по выполнению замены

Замена рулевой трапеции производится на смотровой яме или эстакаде. Порядок разборки следующий.

1. Ослабить и открутить гайку крепления шарового пальца. На некоторых машинах еще можно встретить рулевые тяги с зашплинтованными гайками. В таком случае придется предварительно извлечь шплинты, согнув их усики пассатижами.
2. Со стороны округлого конца рулевой сошки вставить съемник таким образом, чтобы его опорная площадка оказалась под рычагом сошки.
3. Вращая ключом болт вверху съемника, выпрессовать его из гнезда.
4. Операцию повторить на всех остальных наконечниках.

Иногда при откручивании гайки, в силу загрязненности резьбы шаровой, палец начинает вращаться вместе с гайкой, провернувшись в посадочном месте. Тогда, чтобы открутить гайку, надо заблокировать его монтажной лопаткой. Небольшая особенность: левая и правая крайние тяги ВАЗ 2106 отличаются друг от друга, поэтому после снятия их лучше пометить.

Элементы рулевого управления: 1 — боковая тяга; 2 — сошка; 3 — средняя тяга; 4 — маятниковый рычаг; 5 — регулировочная муфта; 6 — нижний шаровой шарнир передней подвески; 7 — правый поворотный кулак; 8 — верхний шаровой шарнир передней подвески; 9 — правый рычаг поворотного кулака; 10 — кронштейн маятникового рычага; 11 — правый лонжерон кузова; 12 — пробка маслоналивного отверстия; 13 — картер рулевого механизма; 14 — вал рулевого управления; 15 — облицовочный кожух вала рулевого управления; 16 — рулевое колесо; 17 — труба верхней опоры вала рулевого управления; 18 — кронштейн вала рулевого управления; 19 — левый лонжерон кузова; 20 — стяжные хомуты регулировочной муфты; 21 — левый поворотный кулак

После того как все 3 тяги сняты, нужно новые детали подогнать под длину старых. Это касается двух крайних рулевых тяг. С помощью резьбы крепления наконечников на них производится регулировка угла схождения передних колес. Чтобы колеса изначально не смотрели в разные стороны, закручиванием или выкручиванием наконечников на новых деталях подгоняется их длина под размер снятых элементов.

Следующий этап — установка новых тяг, шаровые пальцы которых вставляются в посадочные места, после чего сверху закручивается гайка. Затягивать ее нужно с хорошим усилием. Если имеется отверстие для шплинта, то вставить последний и разогнуть усики.

Чаще всего из строя выходят наконечники, находящиеся по краям, возле колес. Тогда их можно поменять поодиночке. Разборку производить можно по той же инструкции, но выпрессовать только один конец тяги. Потом нужно раскрутить хомут, который фиксирует вращение детали по резьбе. Замена рулевых наконечников заключается в том, чтобы вывернуть старую деталь, а потом на такую же длину вкрутить новую и затянуть хомут. После чего можно вставлять палец в гнездо и затягивать гайку.

Трапеция Ваз 2107, замена рулевых тяг и наконечников (Видео)

Рулевая трапеция ВАЗ 2107 (совокупность рулевых тяг и наконечников) обеспечивает поворот передних колес, передавая усилие от рулевого редуктора поворотным кулакам. Поломка рулевых наконечников и тяг трапеции может привести к аварии, поэтому необходимо контролировать их состояние и своевременно производить замену. Для этого можно обратиться на специализированную СТО или выполнить работу самостоятельно. Как определить, исправны ли рулевые наконечники и каким образом проводится их замена? Этим вопросам посвящена статья.

Где находится трапеция ВАЗ 2107

Рулевые тяги и наконечники находятся внизу моторного отсека (скорее под ним), ближе к перегородке между салоном автомобиля и подкапотным пространством. Чтобы увидеть рулевые наконечники, подсоединенные к поворотному кулаку, нужно вывернуть руль до упора.

Рулевая трапеция состоит из средней и двух боковых рулевых тяг, а также шести рулевых наконечников (шарниров).

Признаки неисправности рулевой трапеции ВАЗ 2107

Определить, что рулевые наконечники ВАЗ 2107 изношены можно по таким признакам:

• увеличенный люфт руля;
• стуки в рулевом управлении;
• ускоренный или неравномерный износ покрышек.

Причиной последнего также могут быть погнутые рулевые тяги. Кроме этого, их деформация приводит к уводу автомобиля с прямой траектории.

Похожие явления наблюдаются при износе других элементов передней подвески и неправильно отрегулированных углах развала и схождения колес. Поэтому прежде чем менять тяги и наконечники, необходимо убедиться, что причина кроется в них. Чтобы проверить наконечники и рулевые тяги ВАЗ 2107, необходимо обеспечить доступ к авто снизу — поднять на подъемнике либо установить над смотровой ямой.

Осмотр лучше начать с рулевых наконечников. Проверить состояние пыльников, которые не должны иметь разрывов и трещин. Допустимый люфт шарниров наконечников — 1,5 мм. Если слышны стуки, когда наконечник дергают вверх и вниз, он подлежит замене.

В отличие от наконечников, рулевые тяги практически не изнашиваются. Они могут лишь погнуться в результате аварии или при сильных ударах в подвеску (например, при попадании автомобиля в дорожную яму на значительной скорости).

Необходимые инструменты

Чтобы поменять рулевые тяги или трапецию в сборе, понадобятся такие инструменты:

• набор накидных или рожковых ключей;
• пассатижи;
• съемник для рулевых тяг.

Последний пункт крайне важен. Без съемника демонтировать рулевые тяги если не невозможно, то крайне тяжело. Есть несколько типов съемников, позволяющих демонтировать рулевые наконечники. Лучше приобрести универсальный съемник, позволяющий снимать рулевые и шаровые наконечники на автомобилях различных марок.

Замена рулевых тяг ВАЗ 2107

В зависимости от количества наконечников и тяг, подлежащих замене, следует определиться — покупать и менять детали отдельно или заменить рулевую трапецию в сборе. Трапеция ВАЗ 2107 в сборе устанавливается проще и обходится дешевле, чем покупка деталей по отдельности.

Работы надо проводить, подняв машину на подъемнике или установив на смотровую яму. Тяги с левой и правой стороны меняются примерно одинаково. Порядок замены такой:

• Поднять автомобиль домкратом (если работа ведется на подъемнике) и снять переднее колесо, расположенное с той стороны, с которой будет производиться замена тяги.
• Выпрямить и вытащить шплинт, предотвращающий откручивание гайки рулевого наконечника.
• Ключом на 22 открутить гайку, фиксирующую палец рулевого наконечника.
• Установить съемник рулевого наконечника.
• Проворачивая гайку или болт съемника (в зависимости от конструкции) выдавить палец рулевого наконечника из поворотного кулака.

• Расшпринтовать и выкрутить гайку второго пальца наконечника.
• С помощью съемника или молотка выпрессовать второй палец из промежуточного шарнира.
• Снять рулевую тягу.
• Установить новую тягу.
• Затянуть и зашплинтовать гайки на пальцах тяги.

Таким образом производится замена рулевых тяг ВАЗ 2107. При замене трапеции в сборе достаточно отстыковыть тяги от поворотных кулаков колес и рычага рулевого редуктора, что займет меньше времени и потребует меньше усилий.

Рулевые наконечники крепятся к тягам через специальные втулки, позволяющие регулировать их длину. Таким образом устанавливается угол схождения передних колес. При замене рулевых тяг или трапеции этот угол непременно будет нарушен. При установке новых тяг и наконечников надо позаботиться о том, чтоб их длина соответствовала старым. Для этого необходимо измерить их параметры перед демонтажем. Это позволит минимизировать нарушение угла схождения колес и спокойно доехать до СТО, где специалисты на специальном оборудовании проведут тщательную регулировку.

semerkavaz.ru

Ремонтируем самостоятельно (ВАЗ-классика)

Замену ДС и КС на заднеприводном ВАЗ осуществляем следующим образом:

• размещаем автомобиль на автоподъемнике или яме;
• глушим мотор, ставим машину на нейтральную передачу;
• снимаем чехол крепления рычага КПП (отворачиваем винты);

• демонтируем только верхнюю часть рычага КПП, полностью его вынимать нет необходимости (разъединяем в месте, отмеченном стрелкой на рисунке);

• откручиваем болты карданного вала, демонтируем сам вал (делаем отметки на кардане и редукторе заднего моста – это нужно для того, чтобы закрепить вал по этим же меткам при установке во избежание лишних вибраций);
• отсоединяем от КПП трос спидометра, также и РЦС;
• отворачиваем все крепления КПП (в том числе и траверс), снимаем коробку передач;

• откручиваем шесть болтиков крепления корзины, снимаем детали;

• ставим на место новые детали, собираем все назад.

Устанавливая новые запчасти, следует отцентровать диск, иначе МКПП на место не встанет. В качестве центра используется заводская оправка или старая «первичка» от «классической» коробки передач.

Замена внешнего короткого наконечника

Поскольку к наружной части трапеции можно подобраться со стороны колеса, разборку можно выполнить без смотровой канавы. Какие потребуются инструменты и материалы:

• накидные гаечные ключи размером 13 и 22 мм;
• пассатижи;
• молоток;
• съёмник — выпрессовщик типа «стакан»;
• линейка длиной не менее 20 см либо рулетка;
• приспособления для снятия колеса — домкрат, баллонный ключ, противооткатный башмак;
• ветошь, перчатки тканевые.

Правильный съёмник в виде стакана никогда не порвёт резиновый пыльник при выпрессовке пальца

Также заранее подготовьте новый шплинт, аэрозольную смазку WD-40 и щётку с металлическим ворсом, чтобы перед началом работ удалить с тяги налипшую грязь.

Почему наконечники принято менять, а не ремонтировать:

1. Качественные заводские детали изготавливаются неразборными, в гаражных условиях извлечь истёртый сухарь нереально — крышка шарнира плотно запрессована в корпус.
2. Разборные тяги, сделанные кустарным способом с помощью токарного станка, считаются ненадёжными. Причина – «слизанный» профиль резьбы внутри корпуса, под нагрузкой шаровой палец способен выдавить крышку и выскочить наружу.

В разборном наконечнике нижняя крышка держится на резьбе, нарезанной токарным станком

Подготовительный этап

Перед снятием наконечника выполните ряд подготовительных операций:

1. Зафиксируйте автомобиль на площадке и открутите нужное колесо. Чтобы организовать максимальный доступ к наконечнику, выверните руль вправо или влево до упора.

2. Очистите резьбовые соединения хомута и шарового пальца от грязи щёткой, обработайте аэрозолем WD-40.

3. Замерьте линейкой расстояние между центрами обоих наконечников тяги. Цель — в процессе замены обеспечить первоначальную длину рычага, иначе придётся корректировать угол схождения передних колёс.

4. Разогните и вытащите шплинт из корончатой гайки.

Инструкция по разборке

Демонтаж старой детали и установка нового наконечника производится в следующем порядке:

1. Ключом 13 мм ослабьте одну гайку стяжного хомута, находящуюся ближе к колесу. Вторую гайку не трогайте.

2. Ключом 22 мм открутите гайку крепления шарового пальца к цапфе.

3. Наденьте съёмник (допускается постукивание молотком) и вращайте ключом центральный болт, пока он не упрётся в шаровой палец и не выдавит его из проушины.

4. Рукой выверните наконечник из хомута, вращая против часовой стрелки.

5. Проверив наличие смазки внутри новой запчасти, закрутите её на место старого наконечника. Поворачивая шарнир и пользуясь линейкой, откорректируйте длину тяги.

6. Затяните крепление хомута, вставьте палец в цапфу и притяните гайкой. Поставьте и разогните шплинт.

Некоторые автолюбители вместо замера длины считают обороты при выкручивании наконечника. Данный способ не годится — длина резьбовой части на деталях разных производителей может отличаться на 2—3 мм. Мне пришлось столкнуться с такой проблемой лично — после замены машина стала забирать вправо и «подъедать» край шины. Вопрос решился на автосервисе — мастер отрегулировал угол схождения колёс.

Если вам не удалось отыскать съёмник, попробуйте выбить палец из проушины, ударяя по цапфе молотком. Способ второй: опустите колёсную ступицу на колодку, накрутите на резьбу пальца гайку и бейте по ней молотком через деревянную проставку.

Для выпрессовки пальца бить нужно точно по цапфе, дабы не заклепать резьбу

Выбивание — не лучший способ разборки соединения. Можно случайно заклепать резьбу, вдобавок удары передаются на подшипник ступицы. Лучше купите недорогой съёмник — он пригодится для замены других шарниров.

Конструкция и устройство рейки на ВАЗ 2110

Принцип работы рулевой рейки следующий. На окончании рулевого вала установлена шестерня. Она находится в зацеплении с зубчатой рейкой (отсюда и название). При повороте рулевого колеса шестерня двигает рейку влево–вправо, поворачивая колёса. Для этого рулевые рычаги связаны с рейкой рулевыми тягами.

Так выглядит демонтированный механизм

Проектировщикам рейки необходимо достичь компромисса между лёгкостью и удобством рулевого управления. Всё зависит от передаточного числа «шестерня-рейка».

• Если руль сделать лёгким, управление станет размазанным, для поворота придётся делать слишком много оборотов рулевого колеса. Это небезопасно при движении на трассе, где важна быстрая реакция.
• Острое рулевое управление более предсказуемое и безопасное, но при этом водитель прилагает значительные усилия при маневрировании, особенно на парковке.
• Рейка с переменным передаточным числом частично решает эту проблему. В околонулевой зоне рулевое управление острое, это придаёт уверенности на скоростной трассе. Ближе к краям рулить легче, но и оборотов руля приходится делать больше. Это удобно, например, на какой-либо парковке при малых скоростях.

Для сохранения баланса между остротой и лёгкостью управления на рулевой механизм устанавливаются усилители. По принципу действия они бывают гидравлическими (ГУР) и электрическими (ЕУР).

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Как подтянуть рулевую рейку на ВАЗ 2110, 2111, 2112.2113,2114,2115

Рулевая рейка отвечает за качественное управление автомобилем. Со временем она, как и другие механизмы, разбалтывается или приходит в негодность. Да и плохие дороги – были и остаются неприятными реалиями для автомобилистов. В этой статье разберемся, как подтянуть рулевую рейку быстро и своими руками. Перед ремонтом следует тщательно подготовиться – отвести место работы и приготовить необходимые инструменты. В данном случае понадобится всего один инструмент – ключ для рулевой рейки.

Подручные средства использовать не получится, поэтому, если его не оказалось в наборе, то нужно купить. Ключ подбирается специально для реек автомобилей 2110, 2111, 2112, а также Лада Калина.

Как подтянуть рулевую рейку на десятке – пошаговая инструкция

Подобраться к узлу на «десятке» несложно, в отличие от Калины – здесь под капотом имеется достаточно пространства, чтобы подлезть ключом. Не забываем взять в другую руку фонарик, или поставить лампочку в подкапотное пространство:

С помощью ключа подцепить гайку снизу (обведено красным выше на картинке). Подтяжка на правой резьбе – против часовой стрелки, так как гайка затягивает узел снизу. Повернуть ключ на 1/4 оборота.

Проверить работоспособность рейки: стук прекратился – натяжение выставлено правильно. В противном случае подтянуть еще немного и проверить снова. Работа не займет много времени, так как подтянуть рулевую рейку – дело пяти минут. Сильно закручивать гайку (более чем на 1 оборот) нежелательно – это сделает руль «тугим» и спровоцирует износ детали и заклинивания. Как часто подтягивать рулевую рейку? В среднем, это – 10 000 км пробега. В зависимости от условий езды цифра может колебаться в ту или иную сторону

При езде по неровным дорогам уделять внимание узлу следует чаще. Стук и дребезжание даже после подтягивания говорят о неисправности узла, поэтому единственный правильный выход здесь – полная замена рейки.
