Ваз 2106 замена замка водительской двери

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

1. Отключить аккумуляторную батарею
2. Снять пластмассовый кожух, предварительно открутив винты его крепления.
3. Затем откручиваем два винта крепления замка зажигания к кронштейну.
4. Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
5. Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
6. После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

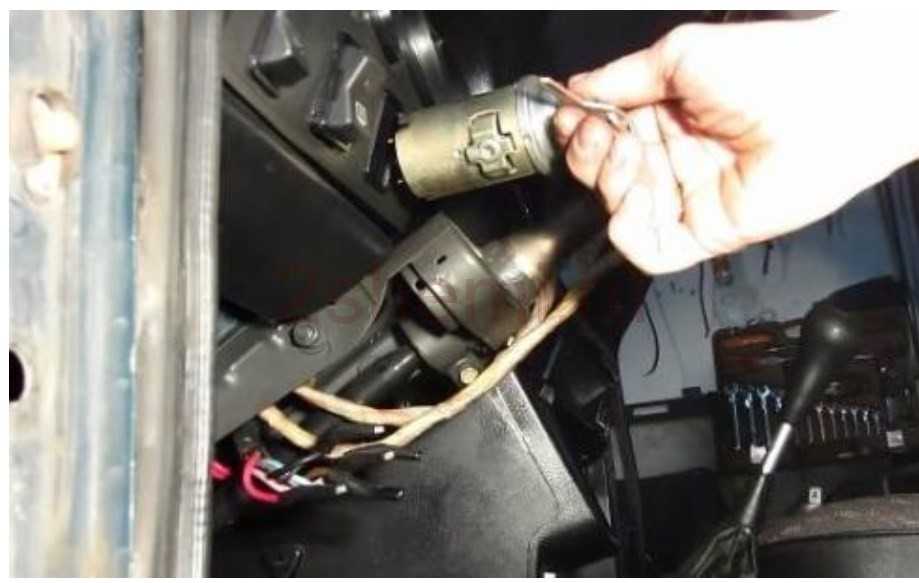

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

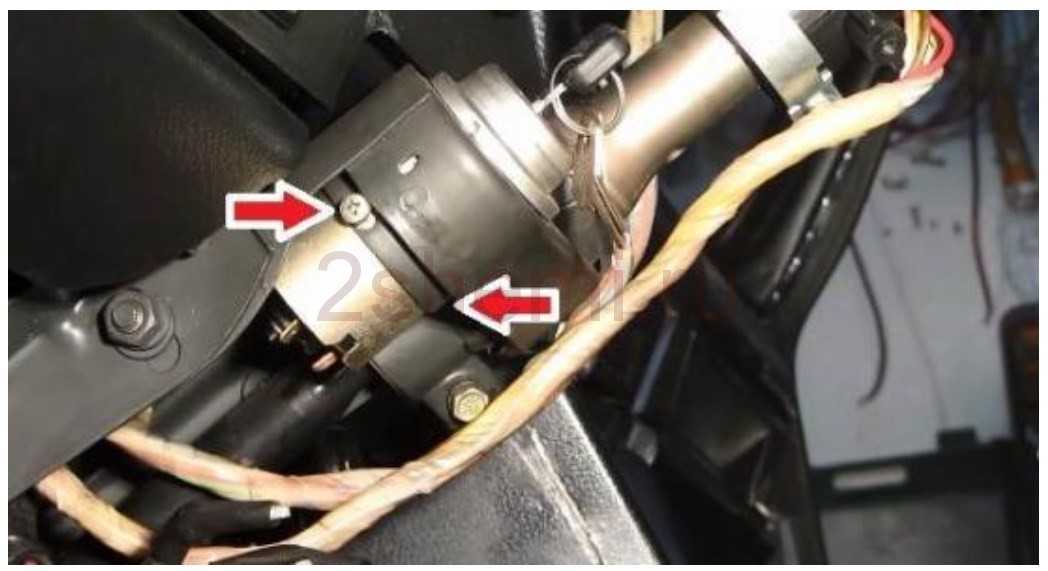

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

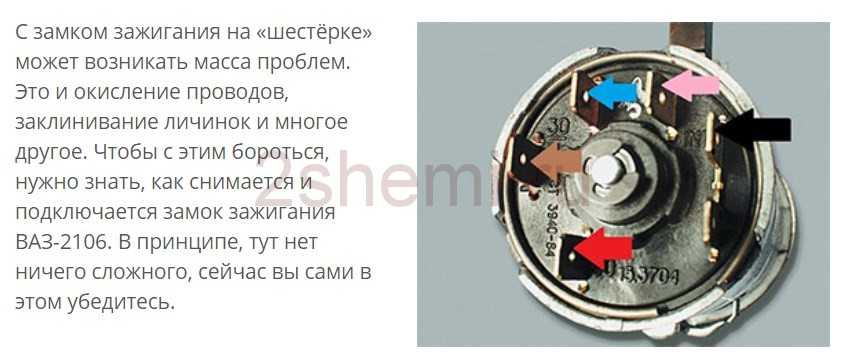

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Что делать если провисла дверь автомобиля

Провисание дверей автомобиля — «болезнь» поддержанных машин. Для решения данной проблемы часто приходиться прибегать к кардинальному методу замене (перевариванию) петель, а для этого нужно демонтировать двери, что занимает очень много времени и сил. Однако, в большинстве случаев выпрямить двери можно более простыми и быстрыми способами..

Признаки провисшей двери автомобиля:

1. Плохо закрываются двери, либо для их открытия нужно приложить усилие.
2. Во время движения по неровностям двери скрипят (металлический скрип).
3. После дождя в появляется вода в салоне.
4. Есть царапины на порогах.
5. Из-за перекоса двери появляются неравномерные зазоры.

Начать стоит с подтягивания болтов крепления дверных петель. Если это не помогает, тогда попробуйте воспользоваться следующими советами:

Как можно выправить двери автомобиля

«Дедовский» способ — борьба с провисанием своими руками. То есть берем руками за заднюю часть двери, где замок, а не петли, и поднимаем ее вверх. Дверь должна быть немного приоткрыта, чтобы можно быть удобно взяться руками. Сначала прикладываем небольшое усилие и смотрим на результат. Если этого не достаточно, то увеличиваем усилие по обстановке. Если эффекта нет совсем, тогда попробуйте сначала чуть приподнять дверь (она будет подниматься вместе с кузовом), а потом резко дернуть ее вверх. Этот же метод можно применить, используя домкрат. Дверь должна быть также немного приоткрыта. Подставляем под край двери домкрат через брусок, чтобы не погнуть дверь. Поднимаем дверь аналогично, сначала немного, если этого не достаточно — увеличиваем силу. Как правило такие способы решают проблему провисания дверей, но на определенное время. После такого выгибания двери, она рано или поздно все равно вернется в свое начальное провисшее состояние. Более надежный способ заключается в подкладке пластин определенной толщины:

Убрать провисание дверей с помощью шайб

Потребуется приготовить несколько шайб с наружным диаметром 20мм и диаметром отверстия 10мм. Шайбы должны быть разной толщины, чем больше толщина шайбы, тем большее провисание двери она устранит. Для сильно провисшей двери может подойти шайба толщиной 1,5мм, а для немного провисшей около 1мм. Чтобы подложить шайбу потребуется подложить под дверь брусок, а затем:

1. Открутить нижний болт крепления двери. Учтите, чтобы открутить данный болт, потребуется использовать ударную отвертку или большой рычаг.
2. Оттянуть дверь немного на себя, а затем подсунуть шайбу под петлю.
3. Установить болт и закрутить его обратно.

Этот простой и проверенный способ иногда нет возможности применить на практике. Иногда, открутить нужный болт не получается даже ударной отверткой, в этом случае можно рассмотреть еще один метод:

Как выровнить двери ВАЗ 2110 при помощи болта

Потребуется болт размером в палец. Порядок действий: Положить болт с внутренней стороны на нижнюю петлю двери, головкой вверх, чтобы висел на краю петли. Аккуратно прикрываем дверь, чтобы не упал болт, а зажался внутри петли. Потихоньку закрываем дверь и смотрим результат. При необходимости повторяем процедуру еще раз, главное не переборщить. Кстати, одна из причин быстрого провисания дверей — вес, который увеличивается после установки шумоизоляции или подиумов.

Как Вы боролись с провисанием дверей автомобиля?

Источник фото: Ключевые слова: xn--2111-43da1a8c.xn--p1ai

Инструкция

Снятие неисправного устройства

Чтобы правильно снять, произвести замену и подключить все необходимые провода в соответствии со схемой, вам потребуется выполнить определенные действия. Для их выполнения понадобятся отвертки, а также шило. Если шила у вас нет, то для этих целей можно применить длинный гвоздь шириной около 2 мм, также для этих целей подойдет маленькая отвертка. Хотя напряжение в бортовой сети автомобиля является безвредным для человека, во время снятия есть вероятность повреждения и замыкания проводов схемы, а это может стать причиной поломки другого оборудования, помните об этом.

Чтобы правильно снять устройство, выполните следующие действия:

1. В первую очередь отключаем АКБ.
2. Затем нужно повернуть ключ в замке на 90 градусов, чтобы он находился в положении 0, как видно по фото. Так делается специально, чтобы штифт, который фиксирует рулевой шкив от проворачивания, смог зайти в секретную часть и не препятствовал процессу замены.
3. Следующим этапом ремонта будет демонтаж пластиковой накладки рулевой колонки. Чтобы сделать это, необходимо выкрутить пять болтов, которые фиксируют нижнюю часть облицовки и верхнюю.
4. Далее, необходимо поднять верхнюю часть и вытащить ее. Затем обе части, как видно по фото, необходимо убрать в сторону.
5. Следующим этапом ремонта будет выкручивание болтов, фиксирующих устройство согласно схеме. Этих винтов несколько, они установлены по левую и правую стороны от выключателя. Также нужно отсоединить провода от группы.
6. Теперь вам потребуется найти небольшую щель, расположенную с левой стороны от устройства. В эту щель устанавливается шило или отвертка, после чего вдавливается сам фиксатор.
7. Далее, можно демонтировать систему из фиксаторов, поддев ее отверткой для последующего ремонта или замены.

Отворот болтов слева и справа от переключателя, выдавливание фиксатора шилом

Замена контактной группы и установка замка зажигания

Теперь вы сможете узнать, как в соответствии со схемой подключения проводов, приведенной на фото, осуществляется распиновка и установка новой группы. Как показывает практика, именно этот элемент зачастую вызывает поломки в работе замка зажигания. Для правильного выполнения распиновки и подключения в соответствии со схемой. В первую очередь нужно демонтировать пружинное кольцо, таким образом группа сможет извлечься сама.

Демонтаж контактной группы на ВАЗ 2106

Затем необходимо установить новый элемент к корпусу системы так, чтобы паз группы был максимально точно монтирован на шток, после этих действий группа фиксируется с помощью той же пружинки.

Произведя подключение нового компонента, необходимо правильно установить сам замок, для этого выполните действия:

1. Для начала следует установить ключ в замок, после чего, как мы уже делали выше, провернуть его на 0.
2. Зажимается крепление, устанавливается выключатель в фиксатор.
3. В соответствии со схемой для ВАЗ 2106 производится установка и подключение проводов.
4. Затем производится монтаж пластиковой облицовки на рулевую систему, с помощью пяти винтов две части надежно фиксируются.

Как открыть замок багажника ВАЗ 2106

Бывает ситуация, когда замок багажника заклинил, или сломался, а попасть в багажник очень нужно. Что бы понять как его открыть нужно разобраться в самом устройство замка.

Дело в том, что между багажником и крышкой багажника есть небольшой зазор, через который можно добираться до механизма замка. Пальцами этого сделать невозможно, а от пластиковой картой запросто.

Вам нужно:

1. Просунуть пластиковую карту в щель между багажником и крышкой багажника в районе самого замка.
2. Далее упираемся картой в подвижный элемент замка, так чтоб он отодвинулся от зацепления.
3. В тоже время чучуть надавливаем на крышку багажника и вуаля. Багажник открыт.

Замок двери ваз 2106

Замена личинки

Первым делом вынимаем пружинку, которая отбрасывает ключ в замке при открывании. Просто подденьте ее отверткой и снимите, предварительно запомнив ее положение, чтобы потом поставить так же:

А теперь берем тонкую проволоку и ее концом выдавливаем шток фиксации личинки, как показано на фото ниже:

После чего верхнее кольцо снимается и личинка вынимается с обратной стороны:

Замена личинок производится парой, как на левой, так и на правой двери, а также одновременно с замком багажника, чтобы у вас был всего один ключ для всего! Иначе, придется с собой таскать несколько ключей, что не очень удобно. Цена комплекта составляет 300 рублей максимум, так что кошелек не сильно опустеет.

Установку производим в обратном порядке, все не так сложно, как может показаться на первый взгляд.

Регулировка

Замки передних и задних дверей имеют одинаковую конструкцию и регулируются аналогично.

1. Очертите контуры фиксатора замка двери.

2. Ослабьте три болта крепления фиксатора замка двери, отрегулируйте его положение и затяните болты крепления.

Для обеспечения правильной работы замка двери измените положение фиксатора замка на стойке кузова, если:

— дверь закрывается слишком туго — сместите фиксатор наружу;

— если дверь закрывается слабо — сместите фиксатор внутрь;

— если дверь при закрывании опускается — сместите фиксатор вверх;

— если дверь при закрывании приподнимается (провисает в открытом положении) — сместите фиксатор вниз.

Как поменять

С торцевой стороны двери крестообразной отверткой отворачиваем два винта крепления заднего желобка…

…и, чуть опустив, выводим язычок из паза и отодвигаем его в сторону.

Шлицевой отверткой или плоскогубцами отсоединяем тягу кнопки выключения замка.

Замок можно снять и с тягой, отвернув кнопку выключения замка (см. Замена обивки двери).

Отсоединяем тягу выключателя замка наружной ручки двери.

Ключом «на 8» отворачиваем гайку крепления переднего желобка, отодвигаем пластиковый фартук и, опуская желобок, выводим его из зацепления со стойкой рамки поворотного стекла.

Вынимаем передний желобок из двери.

Крестообразной отверткой отворачиваем два винта крепления внутренней ручки двери…

…и утапливаем ручку внутрь двери.

Крестообразной отверткой отворачиваем три винта крепления замка…

…и вынимаем его из двери вместе с тягой и внутренней ручкой.

Отметив фломастером положение фиксатора на стойке, ключом «на 10» отворачиваем три болта крепления…

…и снимаем со стойки фиксатор двери вместе с регулировочными прокладками. (Сохраняем их при установке нового фиксатора).

Смазываем новый замок смазкой «Литол-24» или техническим вазелином, подсоединяем к нему тягу с ручкой и устанавливаем на машину в порядке, обратном снятию. Устанавливаем фиксатор. При необходимости, ослабив затяжку винтов фиксатора, перемещаем его по стойке в пределах прорезей под винты. Добиваемся четкой работы замка. Если замечаний к работе замка нет, собираем дверь.

Ремонт

Защелка замка при монтаже на стойку рамы двери кузова может перемещаться и это позволяет подогнать дверь к кузову. Замком можно управлять с помощью внешней или внутренней ручки. Внешняя ручка откидная с пластмассовым поручнем умеренно возвышающимся на поверхностью двери, в листе которой имеется углубление для руки. С замком механизм ручки соединен напрямую, а именно стальным тросиком с пластмассовым наконечником. Во внешних ручках замков передних дверей имеются вставки патентованных замков. Эти замки при повороте ключом ставят на предохранитель ручку. С внутренней ручкой замок соединен стальным тросиком, проведенным через гибкую оболочку.

Замки задних дверей имеют так называемый детский предохранитель, который при его задействовании не позволяет открыть двери изнутри.

Замки всех дверей имеют два положения захлопывания и их можно поставить на предохранитель кнопочным предохранителем из кабины автомобиля. Предохранитель соединен с замком проволочной тягой. Предохранители задних дверей и передней двери у пассажира (но не у водителя) можно привести в действие и перед закрытием дверей. Устройство замков соответствует инструкциям по безопасности ЕХК ООН. Замки не позволяют дверям самопроизвольно открываться при аварии, так как они закреплены в продольном и поперечном направлениях.

Что понадобится для выполнения работ

Чтобы провести работы по смене ручек, необходимо запастись стандартным набором инструментов. Процедура смены не представляет особых сложностей, но при этом понадобится много времени. Ведь для того, чтобы осуществить работы по замене, понадобиться снять обшивку двери, а после этого уже приступать к процессу демонтажа.

Кроме стандартного набора инструментов, потребуется также приобрести новые механизмы и личинки для проведения замены запорного устройства передней двери. Рассмотрим подробнее, что же представляет собой процедура их снятия и установки на “семерке”.

Меняем внешнюю ручку на ВАЗ 2107

Снятие внешней ручки двери на “семерке” осуществляется путем выполнения таковых манипуляций:

• Для начала требуется демонтировать дверную обивку с той двери, на которой необходимо осуществить смену механизма.
• После того, как доступ к внутренностям двери будет получен, потребуется отсоединить все имеющиеся внутри тяги и приводы механизма.
• Теперь потребуется отвинтить две гайки ключем на 10, которыми крепится устройство с внутренней стороны.
• После того, как гайки будут выкручены, можно демонтировать устройство. Аналогичным образом осуществляется снятие, как передних, так и задних механизмов для открытия дверей на ВАЗ 2107.
• После того, как с внешней стороны ручки дверей будут сняты, можно выполнить установку новых. Установка осуществляется в порядке обратном снятию, поэтому проблем не возникнет.

При установке новых изделий рекомендуем также поменять резиновый уплотнитель, который должен поставляться вместе с новыми устройствами. Этот уплотнитель препятствует прониканию воды внутрь двери.

Особенности замены внутренней ручки на семерке

Теперь уделим внимание вопросу о замене внутрисалонной ручки на ВАЗ 2107. Меняем внутреннюю ручку двери на “семерке” в случаях, когда она заклинивает и не срабатывает на открытие, но чуще она просто ломается. Процесс снятия выглядит таким образом:

Процесс снятия выглядит таким образом:

• Изначально осуществляется демонтаж обивки.
• Чтобы снять изделие, расположенное внутри, требуется воспользоваться крестовой отверткой, которой осуществляется вывинчивание двух крепежных винтов.
• После вывинчивания болтов, изделие следует отвести внутрь.
• К изделию крепится тяга, которую снять можно только после того, как ручка будет выведена из внутренней части двери.
• После снятия тяги необходимо аналогичным образом надеть ее на новое устройство. Для этого имеется специальная фиксирующая резиновая вставочка.
• Новое изделие с закрепленной тягой просовывается изнутри, после чего фиксируется теми же двумя винтами.
• В завершении следует установить на место обшивку и наслаждаться проделанной работой.

Замена личинки

В передней двери располагается еще один немаловажный элемент, который именуется как личинка замка. Это устройство, посредством которого удается запереть дверь снаружи с помощью ключа, что предотвращает ее открытие сторонними лицами. Личинка требует замены только тогда, когда выходит из строя или заедает при открытии, и замкнуть автомобиль при этом не представляется возможным.

На моделях автомобилей ВАЗ 2106 и ВАЗ 2109 личинки встроены в сами ручки, в то время, как на “семерке” данное изделие расположено ниже механизма открытия двери, поэтому его замена выполняется отдельно.

Для демонтажа и смены личинки потребуется выполнить следующие манипуляции:

1. Снимается обивка и прочие элементы изнутри двери автомобиля.
2. От личинки необходимо отсоединить тягу, посредством которой осуществляется блокирование замка при повороте ключа.
3. При помощи плоскогубцев требуется снять стопорную скобу.
4. Извлекается сам механизм, совместно с кольцом уплотнения.

Установка нового устройства осуществляется в порядке обратном снятию. Все ручки ВАЗ-2107 меняются аналогичным образом, а после процесса смены обязательно требуется проверить их работоспособность.

Исправность рассматриваемых устройств на автомобиле ВАЗ 2107 очень важна. При неисправных изделиях достаточно проблематично попасть в салон автомобиля или выбраться из него (при заклинивании механизма изнутри). Многие владельцы знают, насколько не надежны в отечественных авто рассматриваемые механизмы. При первых признаках неисправности, требуется немедленно провести диагностику, и при необходимости смазать или заменить деталь. Зачастую ремонтировать(как внутреннее, так и внешнее) устройство не представляется возможным, поэтому лучше сразу покупать новые. Как вариант, можно установить евроручки.

Источник

Замена личинки замка багажника ВАЗ 2106

Для того что бы поменять замок с личинкой потребуется всего лишь:

1. Ключик на 10 или головка
2. Трещетка
3. Удлинитель

Как поменять замок багажника? Очень просто:

1. Для начала откройте багажник.
2. С внутренней стороны нужно найти 2 гайки. Откручиваем их.
3. Затем снимаем сам замок с пружиной.
4. После того как замок сняли, слегка надавливаем на личинку замка с внешней стороны и в тоже время придерживаем ее с внутренней стороны багажника, чтоб не упала. Личинка должна легко высунутся.
5. Дальше производим замену замка и личинки и устанавливаем все в обратной последовательности.

Вот вы и узнали как поменять замок с личинкой багажника. Купить такой замок не составит труда. Их полно на авторынках. У вас конечно же вопрос сколько стоит такой замок. Цена стартует от 7 долларов.

Другие варианты

Если ломать ничего не хочется, то сделайте так:

• наденьте перчатку;
• со всей силы саданите кулаком в центральную часть номерного знака;
• резкий удар может выбить язычок из паза.

Шанс на успех – один к трем.

Следующий вариант немного вредительский – вам необходимо осторожно проткнуть резиновую ленту-уплотнитель, герметизирующую крышку багажника в области замка, немного правее. Используйте толстую спицу или острый нож

В образовавшееся отверстие введите кусок проволоки с крючком на конце. Нащупайте им задвижку и оттяните в сторону, придавив крышку свободной рукой.

Если замок багажника 2107-х жигулей очень старый и держит слабо, то попробуйте надавить на язычок металлической полоской, кредитной картой или линейкой. Будьте внимательны – эти импровизированные отмычки часто застревают в пазу крышки.

Некоторые бывалые автомобилисты дают и такой совет:

• приподнимите крышку с правой стороны;
• давите на нее влево со всей силы;
• резко дерните вверх.

Когда ключ просто утерян, то попробуйте использовать любой другой имеющийся под рукой. Если идет туго, то полностью не засовывайте, чтобы не лишиться и его. Погрузите в личинку буквально на полсантиметра и попытайтесь ее провернуть. Силу прилагать вовсе не обязательно, но непременно прижмите крышку сверху.

Иногда обломок ключа остается торчать из скважины ВАЗ-2107. Захватите его плоскогубцами и крутите в сторону отпирания – это наверняка поможет.

Попробуйте все описанные способы – какой-нибудь, скорее всего, сработает.
