Основные неисправности гидроусилителя на автомобиле Лада Приора

При эксплуатации Приоры с ГУРом могут возникнуть неполадки следующего характера:

Во время поворота рулевого колеса ощущается отдача, похожая на толчок в обратную сторону (поможет замена или натяжка ремня привода);
Тяжело поворачивать руль (поможет замена или натяжка ремня; долить жидкость в бачок до нормального уровня, замена или прочистка фильтра; замена насоса; удаление воздушной пробки или регулировка холостого хода);
Слишком «плавное» рулевое управление (поможет долив жидкости, удаление воздушной пробки и проверка рулевого управления, замена шин);
Посторонний шум во время работы гидроусилителя (поможет долив жидкости, удаление воздушной пробки или механического повреждения, проверка насоса и замена);
В руль отдается вибрация слабыми ударами (поможет удаление воздушной пробки в системе, балансировка колес или замена шин).

Электромеханический усилитель рулевого управления

Примечание:

На электрической схеме подключения электроусилителя цвета проводов обозначаются буквами. Провода двойного цвета обозначаются двумя буквами, первая буква обозначает основной цвет провода, вторая буква обозначает цвет полосы на проводе.

Обозначение цвета проводов: Б — белый; Р — розовый; К — коричневый; О — оранжевый; П -красный; С — серый; Ч — черный.

Пример обозначения цветов проводов: О — оранжевый провод; КБ — коричневый провод с белой полосой.

Электромеханический усилитель рулевого управления (ЭМУРУ) предназначен для снижения усилия на рулевом колесе автомобиля при парковке и низких скоростях движения автомобиля.

ЭМУРУ конструктивно располагается в рулевой колонке автомобиля и представляет собой питающийся от электрической бортовой сети автомобиля безколлекторный электродвигатель, подключенный через редуктор к рулевому валу и управляемый электронным блоком в зависимости от момента на рулевом валу и скорости движения автомобиля.

ЭМУРУ сохраняет работоспособность при изменении напряжения питания бортовой сети автомобиля в пределах от 10,8 В до 15 В.

ЭМУРУ следующие характеристики:

номинальное напряжение: 13,5В;
максималиный ток потребления: не более 55А;
ток потребления при отсутствии момента на входном валу: не более 0,5А;
максимальный компенсирующий момент (при скорости вращения вала до 360 c/сек., скорости автомобиля 0км/ч, момент нагрузки на выходном валу 35Н·м): 24 Н·м(12,9 кгс при R рул.колеса=190мм), что соответствует усилию управления на рулевом колесе водителем 6 Н·м (3,2 кгс при R рул.колеса=190мм);
момент сопротивления вращению вала при неработающем ЭМУР: не более 0,8 Н·м;
полная масса: не более 9,3кг;
рабочий диапазон температур: -40…+65ºС;
рабочий диапазон напряжения питания: 10,8 — 15В.

Схема электрических соединений ЭМУР на автомобиле семейства LADA PRIORA

Колодка	Контакт	Адрес
X1	1	«+12 В» от аккумуляторной батареи
2	«Минус» от аккумуляторной батареи
Х2	1	«+12 В» с клеммы «15» выключателя зажигания
2	Вход сигнала от тахометра
3	Вход сигнала от датчика скорости
4	Выход на индикатор состояния ЭМУР
5	Выход «К-линия» на колодку диагностики
6	Выход «L-линия» (не задействован)
7	Общий (масса)
8	Технологический вывод (не задействован)
ХЗ	А1	Фаза А электродвигателя
А2	Фаза А электродвигателя
В1	Фаза В электродвигателя
В2	Фаза В электродвигателя
С1	Фаза С электродвигателя
С 2	Фаза С электродвигателя
Х4	1	Общий провод 1 датчика момента
2	Общий провод 2 датчика момента
3	Питание датчика момента
4	Выход 1 датчика момента
5	Выход 2 датчика момента
6	Вход сигнала частоты 250 кГц
Х5	1	Общий провод датчика положения ротора
2	Выход фазы А датчика положения ротора
3	Выход фазы В датчика положения ротора
4	Выход фазы С датчика положения ротора
5	Питание «+5 В» датчика положения ротора

ЭМУРУ обеспечивает следующие режимы работы:

«Самотестирование»;
«Готовность»;
«Компенсация»;
«Отказ».

Для отображения режимов работы электроусилителя служит индикатор состояния ЭМУРУ, расположенный в комбинации приборов.

Режим «Самотестирование» выполняется при включении зажигания и в процессе работы ЭМУРУ. При отрицательном результате самотестирования (обнаружении неисправности) ЭМУРУ переходит в режим «Отказ».

ЭМУРУ переходит в режим «Готовность» после включения зажигания, при положительных результатах самотестирования и при отсутствии сигнала от тахометра. В данном режиме при вращении рулевого колеса ЭМУРУ не обеспечивает компенсирующий момент на рулевом валу.

Режим «Готовность» сопровождается непрерывным свечением индикатора состояния ЭМУРУ.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Особенности конструкции рулевого управления Лада Приора ВАЗ 2170

На автомобиле Лада Приора ВАЗ 2170 рулевое управление травмобезопасное, с реечным рулевым механизмом, электроусилителем, рулевой колонкой, регулируемой по высоте (углу наклона), и демпфирующим элементом на рулевом колесе.

Рулевой механизм в сборе с рулевыми тягами прикреплен в моторном отсеке к щиту передка кузова на двух кронштейнах с помощью скоб 2 (рис. 8.1). Механизм закреплен гайками на приварных болтах через резиновые опоры 6.

В картере 26 (рис. 8.2) рулевого механизма на шариковом и роликовом подшипниках установлена приводная шестерня 8, которая находится в зацеплении с рейкой 9. Шариковый подшипник шестерни и сепаратор 7 поджаты крышкой 5 в сборе с сальником 4 и закрыты пыльником 1.

На картере рулевого механизма и на пыльнике выполнены метки для правильной сборки рулевого механизма.

Рулевая рейка 9 поджата к зубьям приводной шестерни пружиной 15 через металлокерамический упор 18, уплотненный в картере резиновым кольцом 17. Пружина поджата гайкой 14 со стопорным кольцом 16, создающим сопротивление отворачиванию гайки.

На картер рулевого механизма с левой стороны надет защитный колпачок, а с правой стороны напрессована труба с продольным пазом, на трубу с правой стороны также надет защитный колпачок. Через паз трубы и отверстия в защитном чехле проходят распорные втулки резинометаллических шарниров внутренних наконечников рулевых тяг 1 (см. рис. 8.1).
Тяги рулевого привода прикреплены к рулевой рейке болтами 20 (см. рис. 8.2), которые проходят через соединительные пластины 22 и распорные втулки резинометаллических шарниров. Фиксируются болты стопорной пластиной 21.

Рулевой привод на автомобиле Лада Приора ВАЗ 2170 состоит из двух составных рулевых тяг и поворотных рычагов телескопических стоек передней подвески. Длину каждой рулевой тяги регулируют тягой 5 (см. рис. 8.1), которую ввертывают во внутренний 1 и наружный 4 наконечники.

Информацию о неполадках в работе электроусилителя рулевого управления его электронный блок управления выдает при включении зажигания посредством мигания сигнальной лампы в комбинации приборов (световой код неисправности) (см. «Блок управления электромеханическим усилителем рулевого управления (ЭУРУ)»).

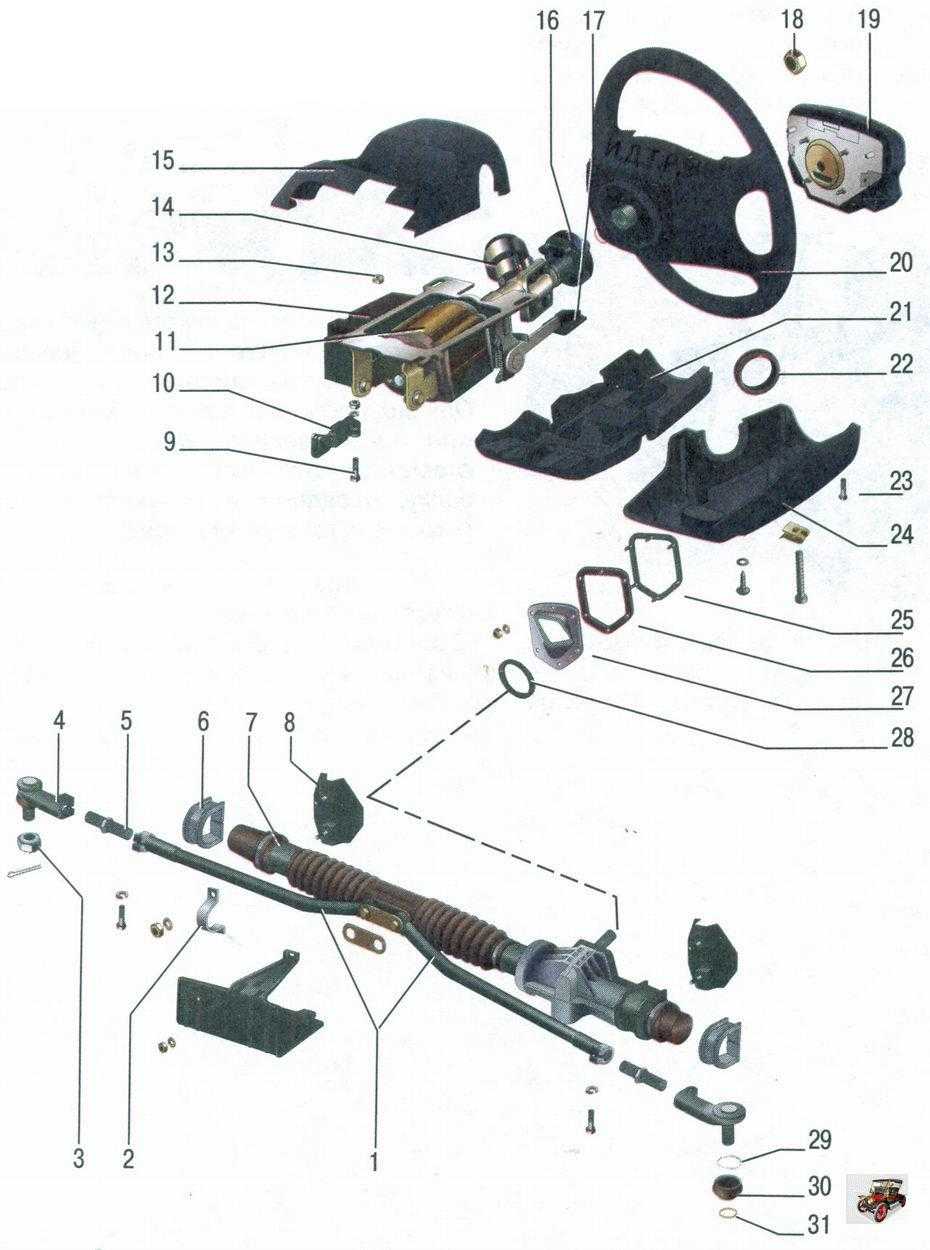

Рис. 8.1. Рулевое управление Лада Приора ВАЗ 2170:
1 — внутренние наконечники рулевых тяг; 2 — скоба крепления рулевого механизма; 3 — гайка шарнира рулевой тяги; 4 — наружный наконечник рулевой тяги; 5 — регулировочная тяга; 6 — опора рулевого механизма; 7 — рулевой механизм; 8 — кронштейн крепления рулевого механизма; 9 — стяжной болт; 10 -карданный вал с шарниром; 11 — электромеханический усилитель рулевого управления; 12 — электронный блок управления электромеханическим усилителем; 13 — гайка крепления рулевой колонки; 14 — замок зажигания; 15 — верхний облицовочный кожух вала руля; 16 — соединитель; 17 — рычаг регулировки рулевой колонки; 18 — гайка крепления рулевого колеса; 19 — подушка безопасности; 20 — рулевое колесо; 21 — вкладыш нижнего кожуха; 22 — уплотнительное кольцо; 23 -винт крепления; 24 — нижний кожух вала руля; 25 — элемент крепления моторного щита; 26 — прокладка; 27 — упорная пластина; 28 — уплотнитель; 29 — пружинное кольцо; 30 — защитный чехол; 31 — уплотнительное кольцо

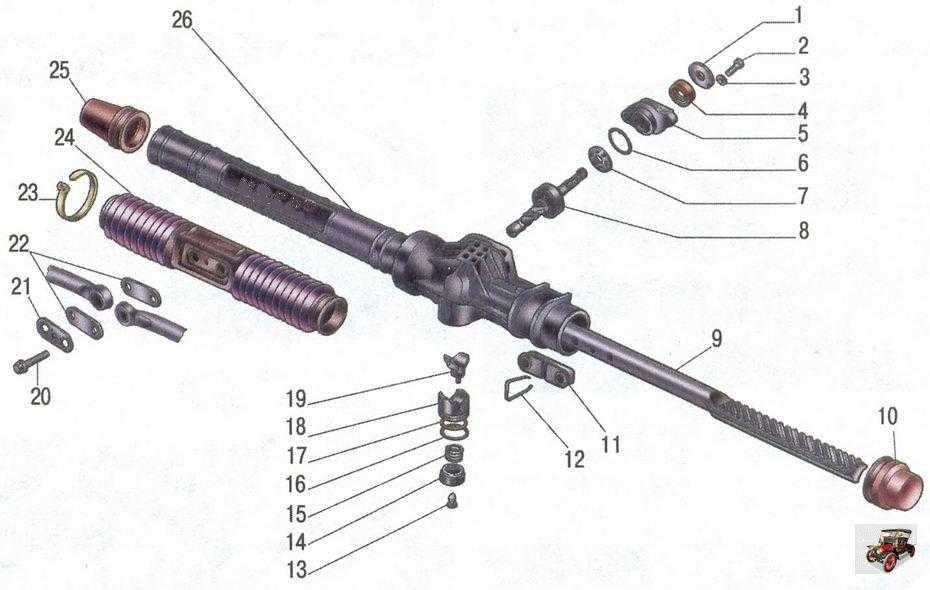

Рис. 8.2. Рулевой механизм Лада Приора ВАЗ 2170:
1 — пыльник; 2, 20 — болты; 3 — шайба; 4 — сальник; 5 — крышка картера; 6, 17 — уплотнительные кольца; 7 — сепаратор в сборе; 8 — приводная шестерня с подшипником в сборе; 9 — рейка рулевого механизма; 10 — левый защитный колпачок; 11 — опора тяг; 12 — скоба; 13 — заглушка; 14 — гайка упора; 15 — пружина упора; 16 — стопорное кольцо; 18 — упор рейки; 19 — вкладыш упора; 21 — стопорная пластина; 22 — пластина чехла; 23 — хомут; 24 — защитный чехол; 25 — правый защитный колпачок; 26 — картер рулевого механизма

Конструкция

Конструкция рулевой рейки: 1 – пыльника вала, 2 — болты крепления крышки, 3 — тарельчатая шайба, 4 – сальник червячного вала, 5 – крышка червячного механизма, 6 – манжета уплотнительная, 7 – упорный подшипник, 8 – вал червяка с подшипником, 9 – рашпиль, 10 – левый пыльник, 11 –бинокль, 12 – скоба бинокля, 13 – заглушка гайки, 14 – упорная гайка подтяжки, 15 – упорная пружина, 16 – стопорная манжета, 17 — манжета упорного поршня, 18 — упорный поршень рашпиля, 19 – вкладыш поршня, 20 — болт рулевых тяг, 21 – стопор, 22 – пластина, 23 – пластиковый хомут, 24 – пыльник рулевой рейки, 25 – левый боковой пыльник, 26 – труба рулевой рейки.
