Электросхема ваз 2170 приора: основные функции и принцип работы

Назначение контактов колодки комбинации приборов

1 К электроусилителю руля 2 К контрольному сигнализатору аварийной сигнализации 3 К датчику аварийного давления масла 4 К выключателю стояночного тормоза 5 К блоку управления иммобилизатора 6 К блоку управления подушкой безопасности 7 К выключателю наружного освещения 8 К переключателю указателей поворота (правый борт) 9 К переключателю указателей поворота (левый борт) 10 К блоку управления системы впрыска топлива 11 К датчику отключения подушки безопасности переднего пассажира 12 К датчику непристегнутых ремней безопасности 13 К блоку управления электронного распределителя тормозных сил 14 К клавише “RESET”на подрулевом переключателе (-) 15 К датчику уровня тормозной жидкости 16 К датчику управления антиблокировочной системы тормозов 17 К выключателю дальнего света фар 18 К выключателю освещения комбинации приборов 19 Корпус 20 К клемме “30” аккумуляторной батареи 21 К клемме “15” выключателя зажигания 22 К датчику расхода топлива 23 К клавише режимов переключения функций маршрутного компьютера по кольцу вперед и перевода минут (-) 24 К клавише режимов переключения функций маршрутного компьютера по кольцу назад и перевода часов (-) 25 К датчику наружной температуры (-) 26 К датчику наружной температуры (+) 27 К датчику уровня топлива 28 К датчику скорости 29 К датчику температуры охлаждающей жидкости 30 Низковольтный вход тахометра 31 Диагностика при производстве комбинации приборов 32 К клемме “L” реле-регулятора генератора

Как определить неисправность?

Если вы заметили, что в работе проводки Приоры возникли проблемы или один из приборов не функционирует, то можно произвести диагностику напряжения, для этого используется мультиметр. В частности, вам нужно будет проверить, есть ли напряжение в цепи питания, соединяющая вышедший из строя прибор с другими устройствами.

Как правильно это сделать:

1. Сначала необходимо переключить тестер в режим вольтметра.
2. Далее, один щуп тестера подключается к аккумуляторной батарее либо кузову транспортного средства, в зависимости от того, где находится диагностируемый прибор.
3. Второй щуп устройства необходимо соединить с подающим кабелем в диагностируемой цепи, но перед этим клеммы с девайса нужно снять.
4. Если при диагностике на экране тестера появятся показания, то это свидетельствует о том, что напряжение в цепи имеется, соответственно, проверяемые провода исправны.
5. Аналогичные действия производятся и с остальными проводами, которые требуют проверки. Если в конечном итоге вы обнаружите точку, где нет напряжения, то это говорит о том, что источник поломки находится на данном участке цепи. Дело остается за малым — просто найти причину и избавиться от нее (автор видео — канал PRO.Garage).

Если напряжение в цепи полностью отсутствует, можно произвести диагностику возможного короткого замыкания.

Чтобы сделать это, выполните следующие действия:

1. Сначала из блока предохранителей необходимо извлечь деталь, которая отвечает за диагностируемую цепь.
2. Как и в предыдущем случае, мультиметр следует активировать в режим работы вольтметра.
3. Один щуп тестера следует соединить с выходами подключения предохранительного элемента. Убедитесь в том, что все остальное оборудование и девайсы в данной цепи не подключены.
4. Затем немного пошевелите сам проводок — если в этот момент на дисплее будут появляться показатели, это свидетельствует о том, что где-то провод коротит. Проблему необходимо как можно быстрее решать — квалифицированные электрики говорят, что электроцепь до такого состояния доводить в принципе не стоит.

Короткое замыкание обычно появляется на том участке цепи, где стерлась изоляция. Такая процедура может быть проведена с любым компонентом электросхемы, а также с выключателями. Если же диагностика показала отсутствие короткого замыкания, то есть еще один вариант проверки.

В частности, речь идет о поиске возможного обрыва в электросети, процедура выполняет следующим образом:

1. Сначала необходимо обесточить бортовую сеть или только один участок, который вы хотите проверить. Для этого либо отключите клеммы от аккумуляторной батареи, либо просто извлеките предохранительное устройство из места монтажа.
2. Теперь приступаем непосредственно к проверке — щупы тестера следует подключить к двум концам участка электроцепи.
3. Далее, один из щупов следует подключить к кузову авто, вам нужна масса.
4. Если в момент подключения на дисплее тестера начнут появляться показатели, это говорит о том, что на данном участке электроцепи разрывы отсутствуют. В том случае, если изменений никаких нет, то с уверенностью можно сказать, что в проводке есть обрыв.

Блок управления стеклоподъемниками калина

Иногда на этапе обкатки автомобиля начинает работать со сбоями блок управления стеклоподъемниками, Калина в данном случае не является исключением. Нередко такой блок просто отказывается перемещать в пространстве задние или передние стекла. Причин для подобного существует множество. К наиболее распространенным относится дефект сборки и ошибки при эксплуатации. В любом из этих случаев можно самостоятельно провести диагностику стеклоподъемников Калины.

Анализ сложившейся ситуации

Водители с начальными умениями работать с инструментами поймут, что нужно делать, если не работает стеклоподъемник на Калине. Для начала нужно в монтажном блоке проверить установленный предохранитель и реле. Поставляемая с официальной инструкцией по эксплуатации транспортного средства схема обозначает указанные элементы как F2 (25 А) и К2 соответственно. Если проблему обнаружить не удалось, то дальше осмотр переносится на клеммы электродвигателя машины Лада Калина.

Для этого необходимо аккуратно демонтировать обшивку двери. Узнать точный уровень напряжения поможет мультиметр или тест-лампа 12 В. Если клеммы показали отсутствие напряжения, нужно проверить наиболее вероятных виновников возможной неисправности. На первом месте находится кнопка стеклоподъемника, а следом идет проводка, соединительные разъемы.

Отсутствие заметных следов неисправности здесь требует проверить блок управления стеклоподъемниками

Важно сделать 1 оговорку: у транспортного средства, представленного в комплектации люкс, осмотреть необходимо центральный блок кузовной электроники (ЦБКЭ). Завершается процедура диагностики неисправности выводом о прохождении тока на электродвигатель или об отсутствии такового. Если ток есть, но движение стеклоподъемников Калины не наблюдается, возможную причину следует искать в нижеописанных областях:

Если ток есть, но движение стеклоподъемников Калины не наблюдается, возможную причину следует искать в нижеописанных областях:

• перекос стекла;
• зажим стекла;
• трос стеклоподъемника порвался или перетерся;
• износ щитка двигателя привода стекла;
• западение щитка двигателя привода;

Дальнейшие действия основаны на сущности выявленной неисправности. В худшем случае замена сломавшейся или износившейся детали займет 70 минут. Все зависит от опыта автовладельца и фактической поломки. К примеру, удаление и установка нового реле потребует около часа.

Техническое обслуживание транспортного средства

Менять любые детали в машине рекомендуется только на оригинальные. Соблюдение указанного требования исключит последующие внеплановые ремонты. Если обслуживания требует кнопка стеклоподъемников Калины, то для начала понадобится найти необходимые инструменты.

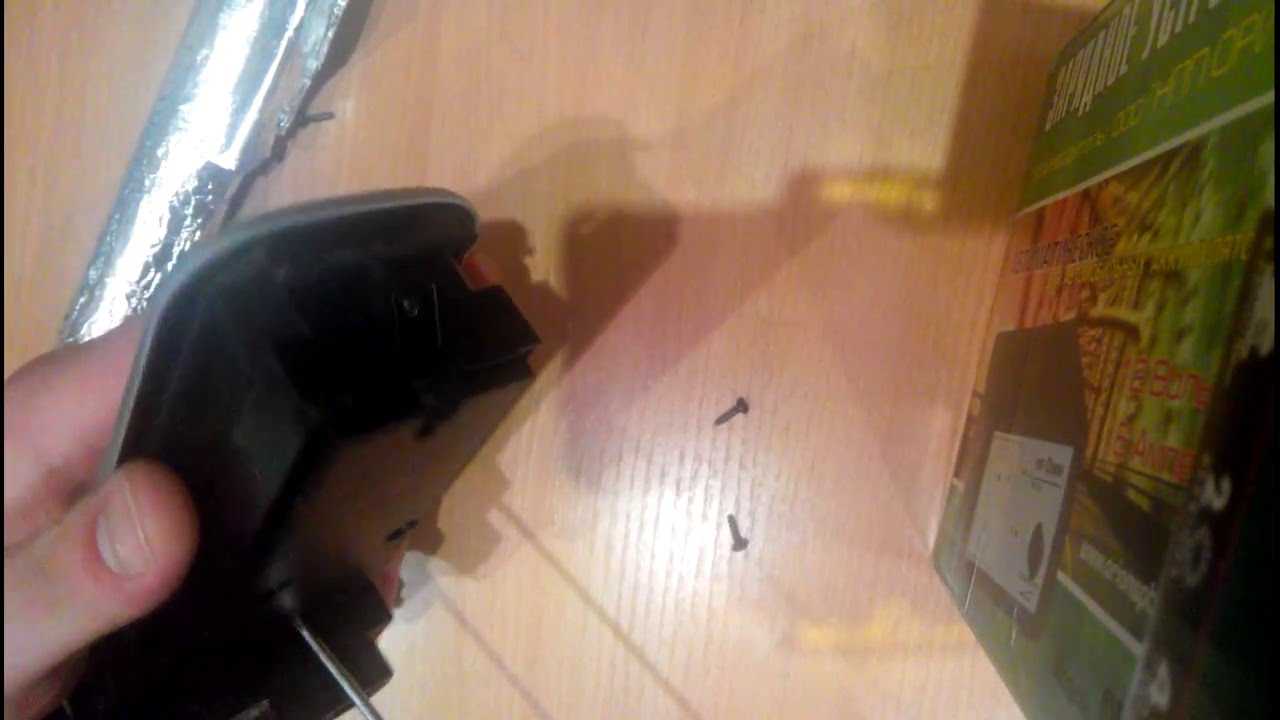

Используя 2 маленьких плоских отвертки, нужно извлечь из пазов блок. Непосредственная замена производится без резких движений, чтобы не сломать хрупкие элементы. Как только становится возможным добраться до проводки, нужно с не меньшей аккуратностью избавиться от штекера. Сделать это можно при мощи незначительного физического усилия. Для отсоединения второго штекера используется фиксатор.

После того как блок питания стекол извлечен, его необходимо осмотреть. Наличие любых механических повреждений говорит о необходимости обязательной замены. Даже углубленный ремонт не поможет восстановить его работоспособность. Перед установкой нового блока необходимо провести еще одну проверку. Ее актуальность возрастает, когда речь идет о замене реле.

ремонт блока управления стеклоподъемниками мицубиси каризма. бокс 99

После удаления неисправной детали следует вручную проверить все соединительные крепежи и провода. Следы обугливаний или повреждений — знак, говорящий о том, что кнопка стеклоподъемника Калина с большой вероятности нуждается в замене. Если этого не сделать, то необходимость повторного ремонта назреет в течение 2-3 месяцев. Обуславливается это повышенной нагрузкой на стеклоподъемник Лада.

Электросхемы Приоры

Электрическая схема модели ВАЗ 2170 (как и у многих других российских авто) однопроводная. В качестве массы (отрицательной проводки) работает «железо» кузова. Схема электрооборудования Приоры рассчитана на питание бортовым напряжением 12 В.

Лада Приора работает на бензиновом двигателе с электронным зажиганием, система питания — инжекторная. Электронный контроллер занимается регулированием подачи топлива. Бензиновая смесь воспламеняется при помощи классической искры.

Все остальные элементы Приоры играют второстепенную роль и предназначены для обеспечения в первую очередь безопасности, во вторую — комфортабельности езды. Вся схема электрооборудования разделяется на две категории: основную, которая обеспечивает работу двигателя, и дополнительную (вспомогательную), она используется для питания той электроники, без которой невозможно перемещаться.

Схема электропроводки Приоры основана на разъемных соединениях, что позволяет оперативно диагностировать любые неисправности и быстро устранять их.

LADA PRIORA 21723

Назначение контактов колодки комбинации приборов

1 К электроусилителю руля
2 К контрольному сигнализатору аварийной сигнализации
3 К датчику аварийного давления масла
4 К выключателю стояночного тормоза
5 К блоку управления иммобилизатора
6 К блоку управления подушкой безопасности
7 К выключателю наружного освещения
8 К переключателю указателей поворота (правый борт)
9 К переключателю указателей поворота (левый борт)
10 К блоку управления системы впрыска топлива
11 К датчику отключения подушки безопасности переднего пассажира
12 К датчику непристегнутых ремней безопасности
13 К блоку управления электронного распределителя тормозных сил
14 К клавише “RESET”на подрулевом переключателе (-)
15 К датчику уровня тормозной жидкости
16 К датчику управления антиблокировочной системы тормозов
17 К выключателю дальнего света фар
18 К выключателю освещения комбинации приборов
19 Корпус
20 К клемме “30” аккумуляторной батареи
21 К клемме “15” выключателя зажигания
22 К датчику расхода топлива
23 К клавише режимов переключения функций маршрутного компьютера по кольцу вперед и перевода минут (-)
24 К клавише режимов переключения функций маршрутного компьютера по кольцу назад и перевода часов (-)
25 К датчику наружной температуры (-)
26 К датчику наружной температуры (+)
27 К датчику уровня топлива
28 К датчику скорости
29 К датчику температуры охлаждающей жидкости
30 Низковольтный вход тахометра
31 Диагностика при производстве комбинации приборов
32 К клемме “L” реле-регулятора генератора

Перечень элементов схемы электрических соединений жгута проводов заднего LADA PRIORA

1 – колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2 – колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой задней двери);
3 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей (правой передней двери);
4 – боковой указатель поворотов левый;
5 – контроллер электропакета;
6 – боковой указатель поворотов правый;
7 – блок освещения салона;
8 – выключатель контрольной лампы ручного тормоза;
9 – фонарь левый;
10 – фонарь правый;
11 – датчик температуры воздуха салона;
12 – выключатель плафона освещения салона в стойке двери водителя;
13 – выключатель плафона освещения салона в стойке правой передней двери;
14 – выключатель плафона освещения салона в стойке правой задней двери;
15 – выключатель плафона освещения салона в стойке левой задней двери;
16 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 2 (левой передней двери);
17 – колодка жгута проводов заднего к колодке жгута проводов дополни-
тельного (правой задней двери);
18 – колодки жгута проводов заднего к громкоговорителю заднему правому;
19 – колодки жгута проводов заднего к громкоговорителю заднему левому;
20 – прикуриватель;
21 – модуль электробензонасоса;
22, 23 – колодки жгута проводов заднего к колодкам жгута проводов панели приборов 2,3;
24 – фонарь освещения багажника;
25 – дополнительный сигнал торможения;
26 – выключатель привода замка багажника;
27 – плафон освещения салона;
28 – колодка жгута проводов заднего к колодке жгута проводов переднему;
29 – датчик скорости левый задний;
30 – датчик скорости правый задний;
31 – датчик системы автоматической очистки стекол (датчик дождя);
32 – регулятор чувствительности датчика дождя;
33 – колодка жгута проводов заднего к колодке жгута проводов панели приборов 4;
34 – колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки;
35 – блок сигнализации системы безопасной парковки;
36 – преднатяжитель ремня безопасности водителя;
37 – преднатяжитель ремня безопасности пассажира;
38 – колодка жгута проводов заднего к колодке жгута проводов боковых дверей 3 (правой передней двери);
39 – блок управления надувных подушек безопасности;
40 – блок управления системы парковки;
41 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного (двери задка);
42 – колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2 (двери задка);
43 – обогреватель левого сидения;
44 – выключатель электрообогревателей сидений;
45 – обогреватель правого сидения.
46 – колодка жгута проводов заднего к выключателю системы парковки.

Электросхемы лада приора

 12 февраль 2020 Лада.Онлайн   15 894

Водители в процессе эксплуатации автомобиля сталкиваются с определенными проблемами и трудностями, никто не застрахован от неисправностей в электрооборудовании. В этой статье вы можете скачать схемы электрооборудования Лада Приора, которые помогут вам не только починить автомобиль, но и установить дополнительное оборудование, например, сигнализацию, парктроник, камеру заднего вида и пр.

Скачать электрические схемы Лада Приора и актуализированые в соответствии с конструкторской документацией по состоянию на 01.04.2020 сможете после регистрации:

Чтобы скачать файлы нужно авторизироваться на сайте

Чтобы скачать файлы нужно авторизироваться на сайте

turbomotor412 выложил ряд схем в своем БЖ:

6

1

Обнаружили ошибку? Выделите ее и нажмите Ctrl Enter..

Сообщений 7

1 Тема от Admin 2013-07-05 13:09:37

• Admin
• Администратор
• Неактивен

• Регистрация: 2012-02-20
• Сообщений: 3,257Спасибо: 624

Тема: Можно ли подключить модуль управления светом от Приоры на ВАЗ 2110?

2 Ответ от Serg 2013-11-02 14:17:26

• Serg
• Фанат лада2111.рф
• Неактивен

• Регистрация: 2013-07-29
• Сообщений: 830Спасибо: 363
• Авто: 2111 двг2114 год2008

Re: Можно ли подключить модуль управления светом от Приоры на ВАЗ 2110?

Подключение модуля управления светом от Приоры Имеем модуль с одним разъемом на 12 пинов (№,цвет в приоре) назачение провода (функция)1— оранжчерный — вход индикация о включении задних проттуманок 2— оранжбелый — выход управление включением задних+передних проттуманок3— желтый — вход индикация о включении передних проттуманок4— коричневый — выход управление яркостью подсветки приборов кнопок 31— черный — масса (она и в африке масса)30— розовый — вход +12вольт от аккомы56— зеленый — выход +12вольт включение головного света58— белчерн — выход +12вольт включение габаритов56в-серкрас — вход +12вольт после включ головного света для управления проттуман 58в— белый — вход на подсветку блокаХz— синчерн — +12вольт после замка зажиганияG— синий — на управление корректором фар

56 Xz 31 58b 56b G30 58 4 3 2 1

После сравнения со схемой 2110-2112 вышло следуюшее

1) возможно подключение этого блока без блока управления электропакетом Приоры без управление противотуманок (в дальнейшем доработаю) все остальные провода как то совпадают по цветам (. )подключатся надо на разьеме (штатном 2110) управление светом кроме следующих проводов:1 – оранжчерн, 2 –оранжбел, 3 –желт, 4 – корич (использовать штатный регулятор 2110), G – синий (у кого есть желание подключить корректор фар приоры стучите)

2) возможно установить блок управления электропакетом Приоры (но позже )

3 Ответ от Admin 2013-11-13 13:45:45

• Admin
• Администратор
• Неактивен

• Регистрация: 2012-02-20
• Сообщений: 3,257Спасибо: 624

Re: Можно ли подключить модуль управления светом от Приоры на ВАЗ 2110?

То есть вот контакты МУС Приоры, которые следует задействовать?31- черный — масса (она и в африке масса)30- розовый — вход +12вольт от аккомы56- зеленый — выход +12вольт включение головного света58- белчерн — выход +12вольт включение габаритов56в-серкрас — вход +12вольт после включ головного света для управления проттуман 58в- белый — вход на подсветку блокаХz- синчерн — +12вольт после замка зажигания

Вот штатный включатель ближнего света и габаритов панели приборов старого образца (на схеме №36)

Остальные контакты нашел в монтажном блоке ВАЗ 2110:Ш3-4 (+12В) — подключаем к 30 (розовый)Ш3-1 или Ш3-3 — подключаем к 56в (серкрас)Ш2-8 — подключаем к 58в (белый)Ш1-4 и Ш4-17 — подключаем к Хz (синчерн)Все верно?

Контакты с монтажного блока смотрел тут

Облик ваз 2110 премьер

4 Ответ от Serg 2013-11-13 16:20:04 (2013-11-13 16:50:09 отредактировано Serg)

• Serg
• Фанат лада2111.рф
• Неактивен

• Регистрация: 2013-07-29
• Сообщений: 830Спасибо: 363
• Авто: 2111 двг2114 год2008

Re: Можно ли подключить модуль управления светом от Приоры на ВАЗ 2110?

Нет не верно на штатном преключателе света 2110 все провода соединять по одинаковым цветам с МУС Приоры вот както так

приора 2110-21230 (розовый) — подключаем к 30 (розовый) 58 (белочерный) — подключаем к 58 (белчер)56 (зеленый) — подключаем к 56(зеленый)X (сине-красный) — Х (синечерн) +12вольт после замка зажигания

Провода МУС Приоры 1 – оранжчерн, 2 –оранжбел, 3 –желт, имеют тригерное включение (т.е.раз нажал-вклю второй раз-выкл) тригера находятся в .блоке электропакета приоры поэтому просто подключить их в 2110 не получится надо додумывать схему

Замена и ремонт блока управления электропакетом 2170-3763040 Лада Приора

Блок управления электропакетом Приора 2170-3763040 (Блок комфорта) Комплектация автомобиля как иногда пишут, не имеет значения при установленном блоке с данным номером.

Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.

Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.

Корпус блока управления электропакетом Приора 2170-3763040

Плата блока управления электропакетом Приора 2170-3763040

Расположение выводов блока управления электропакетом Приора 2170-3763040

Схема блока управления электропакетом Приора 2170-3763040

Назначение деталей на плате блока управления электропакетом Приора 2170-3763040

ПОС — плафон освещения салона ЗПТО — задние противотуманные огни БС — ближний свет ПТФ — противотуманные фары МДВ — модуль двери водителя ПУП — переключатель указателя поворотов ПАС — переключатель аварийной сигнализации ППД — передняя правая дверь ПЛД — передняя левая дверь ЗПД — задняя правая дверь ЗЛД — задняя левая дверь ПС — переключатель стеклоподъемника двери пассажира ПОБ — плафон освещения багажника ЗП — зеркало правое ЗЛ — зеркало левое ГО — габаритные огни УП — указатели поворотов

По данной ссылке можно посмотреть дополнительную информацию по указанному выше блоку и другим: www.chiptuner.ru/content/usp_norma Проблема с блоком управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом Приора 2170-3763040 старый

После включения обогрева заднего стекла произошёл сбой в работе данного блока. Стал мигать ИММО, включилась аварийка — отключить не возможно. После отключения обогрева перестали функционировать поворотники и аварийка, зеркала, центральный замок перестал работать, как с ключа, так и с кнопок в салоне, погасла приборка, перестали работать стеклоподъёмники.

Установлен новый блок управления электропакетом 2170-3763040 Приора:

Блок управления электропакетом 2170-3763040 новый

Процедура снятия и установки блока элементарная. Переобучать ключ не нужно, всё работает. Единственно одно, но перестала работать двух уровневая система открытия дверей. Теперь одно нажатие — открываются две двери. или одно нажатие и торцевания только водительская дверь, второе нажатие и пассажирская не открывается… Странно.

Ремонт блока управления электропакетом 2170-3763040 Приора: В старом блоке ради эксперимента произведена замена двух микросхем VN5016AJTR-E драйвер питания (SSO-12)

VN5016AJTR-E

Перепайка микросхем VN5016AJTR-E результатов не принесла.

Перепаяна микросхема: MCZ33972EW

Микросхема MCZ33972EW под замену.

https://www.drive2.ru/l/8689917/

следующая статья:

Как самостоятельно осуществить диагностику блока?

На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

Необходимые инструменты и оборудование

Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

Для выполнения проверки вам потребуются следующие устройства и элементы:

1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

Алгоритм действий

Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

Итак, как проверить ЭБУ в домашних условиях:

В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере. Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту. Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру. Проверьте качество подключения и соединения кабеля с блоком и ноутбуком. Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства

На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат. Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр

Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто. В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ)

Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто. В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ).

Но такой вариант проверки наиболее актуален, если компьютер видит блок. Если же у вас возникли проблемы с подключением к нему, то вам потребуется электрическая схема устройства, а также мультиметр. Сам тестер или мультиметр можно купить в любом тематическом магазине, а электросхема контроллера ЭСУД должна быть в сервисном мануале. Саму схему нужно наиболее внимательно изучить, это потребуется для проверки.

В том случае, если контроллер ЭСУД будет указывать на определенный блок, а не демонстрировать беспорядочные данные, то в соответствии со схемой его нужно найти и прозвонить. Если точной информации нет, то единственным выходом будет диагностика всей системы, как мы уже сказали выше, одной из основных неисправностей считаются пробои.

После того, как пробой будет найден, необходимо произвести проверку сопротивления и точно выявить, в каком месте зафиксирован кабель. Вам нужно будет припаять соответствующий новый провод параллельно старому, если причина кроется в пробое, то эти действия позволят устранить неисправность. Во всех других случаях проблему смогут решить только квалифицированные специалисты.

Установка автосигнализации на Лада Приора — Точки подключения, расположение и цвета проводов

Блок справа от педали тормоза:концевик капота (-) — белый/чёрный в среднем разъёмезажигание (+) — оранжевый в среднем разъёмеоткрывание багажника (-) — синий/красный в маленьком разъёмеконцевик дверей (-) — белый/чёрный в маленьком разъёмеконцевик багажника (-) — жёлтый/красный в маленьком разъёме

родная сирена — серый/чёрный на блоке предохранителей

Для управления центральным замком разрезать коричневый провод в водительской двери и подцепиться по схеме:

Точки подключения автосигнализации на Лада Приора 2011

Автор RA9UBD

Замок зажигания:+ 12V — коричневыйСтартер — красныйIGN — синий/чёрный

Приборка:Тахо сигнал — коричневый/красныйРучник — коричневый/синий (Подробнее см. Схема 1)

Разъём Х3 (См. рис 1) BCM:Концевик двери водителя — синий/чёрныйКонцевик правой передней двери — коричневыйКонцевики задних дверей — серый/красныйКонцевик багажника — жёлтый/красныйОткрытие багажника (слаботочный вход, можно без реле, доп. канал напрямую к сигнализации) — синий/красный

Разъём Х1 (См. рис 1) BCM:Повороты — синий, синий/чёрный

Ц.З. — коричневый; провод находится внутри водительской двери, в жгуте от блока кнопок. (Подробнее см. Схема 3)

Концевик капота — белый/чёрный; Разъём Х2-17 (Если используется датчик температуры двигателя, то по схеме 2)

Блок находится за панелью, возле педали газа. Для извлечения блока снять левую и правую панели, открутить две гайки на 10, слева и справа, крепления блока.

Подключение к центральному замку

При подключении ЦЗ (см. схема 3), если подключиться только к коричневому проводу в двери водителя, то будут закрываться все двери, а открываться только водительская. Для открытия остальных дверей, необходимо использовать в сигнализации провод для двух-шагового открывания ЦЗ, и подключиться по схеме ниже.

Открытие остальных дверей осуществляется вторым импульсом, реле К1. Так же срабатывают реле К2 и К3, они нужны для блокировки правых стеклоподъёмников. Если этого не сделать, то при открытии остальных дверей, будут приоткрываться правые стеклоподъёмники на 0,8 сек, т.е. от импульса открывания ЦЗ, вторым шагом. Блокировать стеклоподъёмники необходимо из-за особенности электросхемы дверей Приоры.

Если в комплектации нет стеклоподъёмников на задних дверях, то реле К3 ставить не нужно, и соответственно ячейка Х1-11, в разъёме Х1 не задействована. (Цвет провода Х1-11 не известен.) Если в комплектации нет стеклоподъёмников вообще, то не нужно использовать и реле К2.

Точки подключения автосигнализации StarLine A93 CAN-LIN Ver. ПО M8 на Lada Priora 2015 с неактивной штаткой + реализация доводчика стекол

Функционирование основной схемы

На машинах ВАЗ 2170 устанавливается ЭСУД, то есть электросхема управления двигателем с электроблоком управления (ЭБУ). В двигателях отечественного авто используется система последовательного впрыска бензиновой смеси с обратной связью. Такая схема ВАЗ, благодаря совместной работе с системой ловли паров топлива и нейтрализатором выработанных газов, обеспечивает соответствие нормам Евро-3 и Евро-4. Схема электропроводки двигателя имеет следующий вид и соответствующие обозначения (схема 1):

1. Электроблок управления.
2. Разъединение жгутов в направлении «электросхема – панель приборов».
3. Главный блок предохранителей.
4. Измеритель скорости.
5. Измеритель уровня неровности дороги.
6. Датчик лампы-сигнала, срабатывающей при аварийном падении уровня давления масла.
7. Измеритель дроссельной заслонки.
8. Фиксатор температуры охлаждения жидкости.
9. Показатель данных о температуре охлаждения жидкости.
10. Измеритель общих затрат воздуха.
11. Контроль холостого хода.
12. Реле электрического бензонасоса.
13. Предохранитель ряда питания электрического бензонасоса (15 А).
14. Ключ зажигания.
15. Стопор для ключа зажигания.
16. Предохранитель строя питания электроблока управления (7,5 А).
17. Измеритель позиции коленчатого вала.
18. Контролирующий датчик концентрации оптимального уровня кислорода.
19. Измеритель фаз.
20. Измеритель детонации.
21. Автоклапан электромагнитный для продувания адсорбера.
22. Измеритель диагностический для концентрации кислорода.
23. «Бобины» зажигания.
24. Свечи.
25. Инжекторы.
26. Разъем жгута катушечных проводок зажигания к жгуту электроуправления двигателем.
27. Разъем жгутов в направлении «электросхема управления двигателем – катушки зажигания».
28. Разъем жгута электроуправления двигателем к форсункам.
29. Разъем жгута форсунок к жгуту ЭСУД.

Электрические соединения жгута электронной системы управления двигателем

В целом электрическая схема ВАЗ 2170 подразделяется на источники и потребители. К главной схеме обычно относятся источники энергии и те пользователи, которые являются необходимыми элементами обслуживания тех самых источников. Схема электропроводки соединяет между собой все приборы автомобиля.

Функциональность блока комфорта

Основные функции, которые вмещает в себя блок комфорта управление электрикой в машине. Так как перечень выполняемых задач обширный. То неполадки в работе блока могут серьёзно навредить водителю, особенно во время компактного трафика по городу.

Задачи блока комфорта:

• индикация поворотников;
• свет салона машины;
• противотуманные лампы, огни ближнего света, габаритки;
• узел электрических стеклопакетов;
• боковые зеркала работа, настройка, обогрев;
• противоугонный механизм;
• блокирование дверей;
• охранная сигнализация;
• подсветка багажного отделения;
• освещение приборной панели.

Каждая из этих функций существенна необходима для автомобиля. Поэтому исключение из работы даже одной из них принесёт водителю значительные неудобства.
