Ремонт и замена руля на ваз (lada) priora

Система безопасности

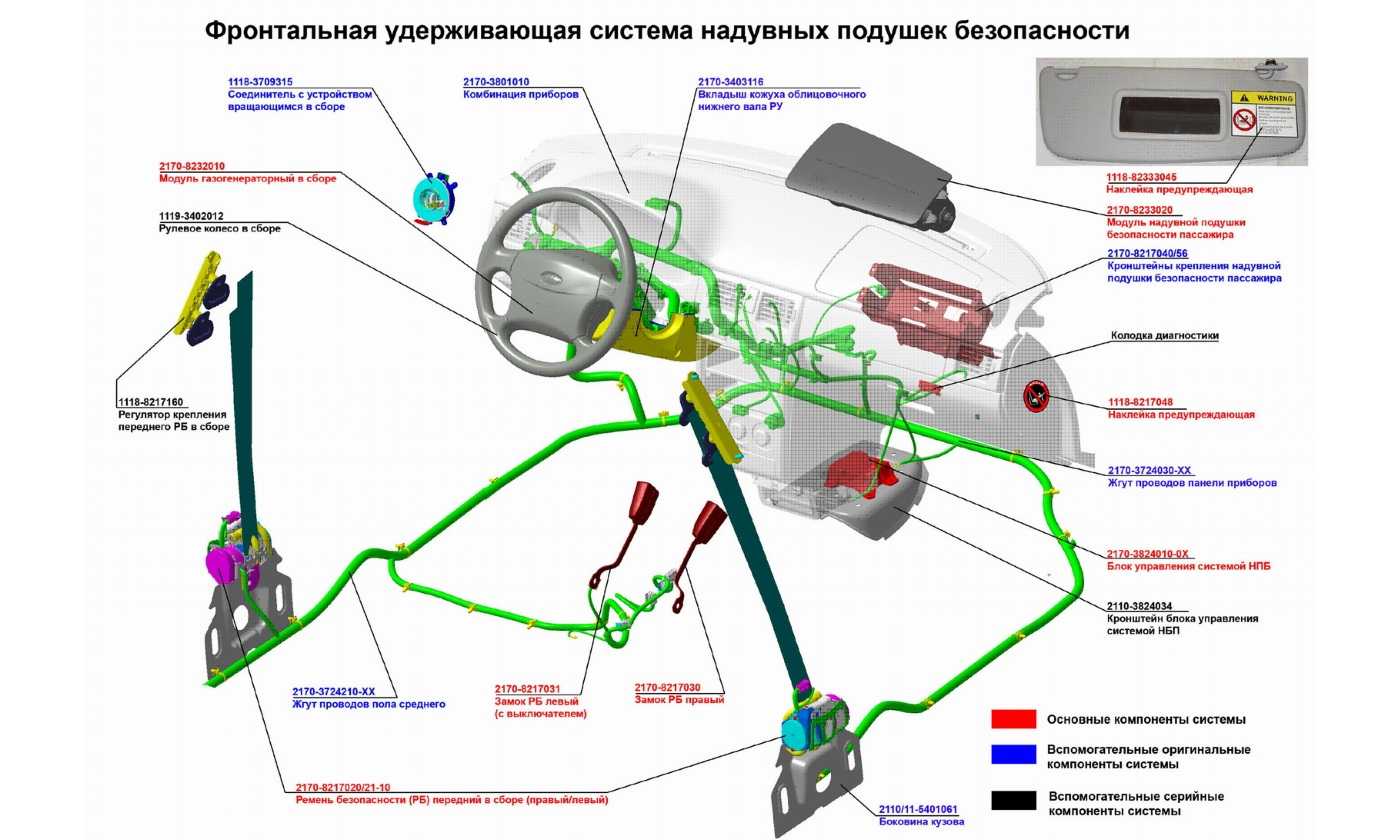

В Ладе Приоре есть встроенная система безопасности, которая срабатывает в случае столкновения. Представлена эта система надувной мягкой подушкой, которая раскрывается в момент аварии. В Приоре предусмотрено 4 подушки безопасности: по одной на каждого пассажира, включая водителя. Срабатывают они только при резком столкновении на скорости свыше 20 км/час, поэтому случайно никогда не раскрываются.

Водительская подушка безопасности расположена прямо в руле Приоры, из-за чего могут возникать некоторые сложности при попытке демонтажа или замены руля или его элементов. Если вы собираетесь устанавливать новый руль, то стоит немного разузнать и про особенности расположения подушки.

Сама по себе конструкция довольно простая и состоит из таких элементов:

  • газогенератора;
  • подушки;
  • модуля управления.

В случае столкновения специальный датчик посылает сигнал на модуль, который, в свою очередь, включает газогенератор. Устройство примерно за секунду заполняет азотом пустой мешок, который расправляется в сторону водителя.

Если вы купили б/у Приору, проверьте наличие подушки: нажмите чуть ниже центра руля. Мягкий на ощупь центр означает, что подушка на месте.

Методика самостоятельной диагностики неисправностей ЭУР на приоре

На автомобилях семейства Лада Приора применяются только безредукторные электромеханические усилители рулевого управления:

— 2170-3450008-01 пр-во «Автоэлектроника» г.Калуга;

— 2170-3450008-00 пр-во «ДААЗ» г.Димитровград (возможны поставки в будущем).

ЭУР изделие необслуживаемое, неремонтируемое. Замену при рекламации производить заменой изделия в сборе.

Информацию о технических характеристиках ЭУР смотрите здесь.

Диагностика ЭУР без сканера (методом «скрепки»):

— выключить зажигание;

— замкнуть контакты 6 и 7 8-ми контактного разъема блока управления (БУ) ЭМУР, находящегося рядом с силовым, питающим БУ;

— включить зажигание и читать коды через мигание лампы диагностики.

Примечание: Внимательно смотрите, что замыкаете!!! Трижды проверьте, правильно ли Вы нашли нужные контакты!!!

Если смотреть на разъем ЭБУ со стороны проводов (8-и контактный черный разъем, 1-й контакт сверху справа около защелки), то справа налево идет счет таким образом:

1 — голубой (замок зажигания +12в)

2 — коричнево-красный (тахометр)

3 — серый (скорость автомобиля)

4 — розово-белый (контрольная лампа ЭМУР)

5 — желто-черный (K-Line)

6 — пустой (L-line)

7 — коричневый (масса)

8 — пустой

Временные параметры светового кода:

— длительность начальной паузы – 2 сек

— длительность длинного сигнала – 2 сек

— длительность короткого сигнала – 0,5 сек

— длительность паузы между сигналами – 0,5 сек

— длительность паузы между кодами – 2 сек

Расшифровка кода:

— 1 длинный 1 короткий — Система исправна

— 1 длинный 2 коротких — Отсутствие сигнала оборотов двигателя

— 1 длинный 3 коротких — Неисправность датчика момента

— 1 длинный 4 коротких — Неисправность двигателя ЭМУР

— 1 длинный 5 коротких — Неисправность датчика положения рулевого вала

— 1 длинный 6 коротких — Неисправность датчика положения ротора двигателя ЭМУР

— 1 длинный 7 коротких — Неисправность бортсети автомобиля (ниже 10В либо больше 18В)

— 1 длинный 8 коротких — Неисправность блока управления ЭМУР

— 1 длинный 9 коротких — Неисправность датчика скорости автомобиля

Описание кодов неисправностей ЭМУР, считанных из внутренней памяти при помощи диагностического прибора ДСТ-2М, программа МГ-10:

C1011 — Цепь сигнала оборотов двигателя автомобиля, отсутствие сигнала

C1012 — Цепь сигнала датчика скорости автомобиля, отсутствие сигнала

C1013 — Напряжение бортсети автомобиля ниже минимального порога

C1014 — Напряжение на замке зажигания ниже минимального порога

C1021 — Напряжение основного вывода датчика момента

C1022 — Напряжение контрольного вывода датчика момента

C1023 — Неверный сигнал основного и/или контрольного вывода датчика момента

C1024 — Датчик момента, отсутствие сигнала

C1031 — Датчик положения рулевого вала, неисправность цепи основного сигнала, либо несоответствие допустимому диапазону

C1032 — Датчик положения рулевого вала, неисправность цепи контрольного сигнала, либо несоответствие допустимому диапазону

C1033 — Датчик положения рулевого вала, отсутствие питания

C1041 — Датчик положения ротора двигателя, неисправность цепи фазы А либо несоответствие допустимому диапазону

C1042 — Датчик положения ротора двигателя, неисправность цепи фазы В либо несоответствие допустимому диапазону

C1043 — Датчик положения ротора двигателя, неисправность цепи фазы С либо несоответствие допустимому диапазону

C1044 — Неверная последовательность датчика положения ротора двигателя

C1045 — Датчик положения ротора двигателя, отсутствие питания

C1050 — Замыкание на массу в силовых цепях

C1051 — Двигатель, превышение тока через фазную обмотку А

C1052 — Двигатель, превышение тока через фазную обмотку В

C1053 — Двигатель, превышение тока через фазную обмотку С

C1054 — Двигатель, обрыв фазных обмоток

C1055 — Двигатель, обрыв фазной обмотки А

C1056 — Двигатель, обрыв фазной обмотки В

C1057 — Двигатель, обрыв фазной обмотки С

C1058 — Двигатель, замыкание фазных обмоток

C1059 — Замыкание обмотки фазы А двигателя

C1060 — Замыкание обмотки фазы В двигателя

C1061 — Замыкание обмотки фазы С двигателя

C1070 — Неисправность не опознана

C1071 — Блок управления, ошибка ОЗУ электронного блока

C1072 — Блок управления, ошибка ПЗУ электронного блока

C1073 — Блок управления, ошибка ЕЕРROM электронного блока

C1074 — Реле электронного блока

C1075 — Блок управления, превышение температуры радиатора

C1076 — Напряжение питания элементов ЭБУ ниже минимального порога

C1077 — Напряжение на силовых конденсаторах ниже минимального порога

C1078 — Время заряда силовых конденсаторов

C1079 — Ток одной из фазных обмоток выше максимального порога

C1080 — Пробой как минимум одного из верхних силовых транзисторов

Как поменять рулевой карданчик

  • Лучше закатить автомобиль на яму (как минимум — приподнять перед авто).
  • Зафиксировать руль и рулевое колесо под прямым углом. Не следует также двигать или касаться колес во время ремонта.
  • Снять переднее колесо, после чего выкрутить через салон крепежный болт. В случае, если все операции проведены верно, вал должен сам сойти с рулевого колеса.
  • Снять оба кожуха (сверху и снизу), удостовериться в наличии пыльника на рулевом вале. Если его нет, лучше установить после починки, стоит деталь не больше 200 рублей.
  • Выкрутить болт на крестовине, тогда вал сам сойдет с рулевой рейки.
  • Стянуть вниз и вытащить вал. Перед починкой лучше отмыть его от загрязнений и ржавчины, она тоже сказывается на качестве движения.
  • Зафиксировать вал в тисках. Когда он зафисирован, взять головку и выбить крестовину на одну сторону, чтобы снять стаканчик подшипника. Повторить то же действие с другого конца.
  • Вставить в том же порядке новую крестовину (по очереди с каждой стороны).
  • Запрессовать тисками новую крестовину (не передавливать).
  • Выровнять стаканчики и завальцевать молотком и зубилом.
  • Установить в обратном точном порядке на автомобиль новую деталь.

Многие автовладельцы отмечают, когда ищут, где и как поменять рулевой карданчик на Тойоте, что для этой марки очень хорошо походят рулевые крестовины от ВАЗА-2015. Это значительно упрощает процесс поиска деталей и удешевляет общую стоимость ремонта.

Если речь идет о ремонте «рабочей лошадки», машины, занимающейся перевозками или грузоперевозками, производить ремонт или замену приходится чаще, чем раз на 100 тыс. км (ввиду состояния большей части дорог). Опытные мастера, дающие советы, как поменять карданчик на рулевом газели, отмечают, что лучше устанавливать сразу два пыльника, чтобы звук от мотора был тише. При этом сами пыльники также можно уплотнить кольцами из поролона, это в разы снижает скрипы и шумы в салоне автомобиля.

Сама деталь карданного вала обойдется от 650 рублей для отечественных автомобилей и выше для иномарок. Плюс — расходники в виде пыльников и гаек.

Снятие и установка карданного вала рулевого управления.

Вам потребуются: отвертка с плоским лезвием, ключ «на 13» (два).

1. Отверните гайку…

2. …и извлеките болт хомута, скрепляющего верхний и нижний шарниры.

3. Пометьте положение карданного шарнира на валу электромеханического усилителя…

4. …отверните гайку болта хомута карданного шарнира и выньте болт из хомута.

5. Выведите карданный вал из шарнира…

6. …и сдвиньте шарнир со шлицевого вала электромеханического усилителя.

7. Пометьте положение карданного вала на приводной шестерне…

8. …отверните гайку…

9. …и извлеките болт из хомута крепления.

10. Раздвиньте хомут отверткой…

11. …и снимите карданный вал с приводной шестерни рулевого механизма.

12. Установите карданный вал в порядке, обратном снятию.

Ремонт и диагностика автомобилей ВАЗ.

замена датчика положения распределительного вала калина, регулировка сцепления у калины, сняти ебампера ваз калина, электродвигателя вентилятора системы охлаждения. калина, снять установить задний бампер ваз 2112, не обучается ключ лада, лада калина отопитель, органы управления калина, система выпуска газов Калина, ваз 2112 неисправности, диагностика рулевых наконечников калина, как проверить снятый контроллер лада калина, панель управления ваз 2112

Контакт модератора сайта nkvd#russia.ru

Купить, продать бу авто ваз, лада. 2010 (C) LADAOMG

Зачем он нужен и его устройство

ЭУР – это электромеханизм, который снижает управляющее усилие, с которым водитель крутит руль. Получается, что это хитрое устройство берет большую часть усилий на себя, оставляя водителю ответственность за безопасность маневра. Устройство ЭУР таково:

Электронный блок управления и электродвигатель;

Контроллер и периферия

Механические комплектующие:

  • Рулевое колесо;
  • Выходной/ входной вал;
  • Шпильки, гайки, болты и т.д.;
  • Кронштейн;
  • Рулевая рейка;
  • Соединения;
  • Рычаг регулировки наклона руля.

Он работает как обычный электронный механизм – например, как протез: получая от датчиков данные о сопротивлении дорожного покрытия, скорости автомобиля, оборотов коленвала, усилии, которое прикладывает водитель к повороту руля, «мозг», электронный блок управления, выводит электродвигатель на достаточную мощность для того, чтобы машина управлялась одним пальцем.

Последовательность действий при снятии

Для начала необходимо выкрутить два винта с обратной стороны руля Приоры, которые расположены по обе стороны. Для этого понадобится шестигранник на 5 миллиметров, при этом с обеих сторон необходимо сжать пружинные фиксаторы, не допуская выпадения подушки

Важно помнить, что перед началом работы необходимо снять клеммы аккумулятора, чтобы предотвратить срабатывание подушки безопасности

После этого аккуратно снимите подушку с лицевой стороны рулевого колеса. Для этого надо аккуратно поддеть фиксатор вместе с проводами и отвести его в сторону, а также отсоединить провода электропитания, ведущие к звуковому сигналу.

Учтите, что разборка модуля подушки безопасности категорически запрещается.

Далее пригодится заранее заготовленная головка на 24 миллиметра, при помощи которой срывается гайка вала, впрочем, до конца ее откручивать пока не нужно. На данном этапе нужно каким-то образом отметить положение руля, что понадобится для последующей сборки в изначальное его положение. С этой целью можно сделать соответствующие отметки на кожухе или, собственно, на руле.

После того как гайку удалось расслабить, можно приступать к непосредственному снятию руля. Для этого сперва надо осторожными движениями с двух сторон подстучать его с тыльной стороны, однако не стоит прилагать излишних усилий, ведь руль еще находится на валу. Поступательно подталкивая руль, необходимо добиться, чтобы он полностью сбился со шлицев, и когда этого удастся достичь, можно далее раскручивать ранее ослабленную гайку.

После этого, собственно, можно приступать к снятию руля. Действовать, как и прежде, нужно аккуратно, продевая провода питания звукового сигнала и подушки безопасности через специальные отверстия. По завершении этой процедуры можно произвести окончательное снятие руля Лады Приора.

После проведения запланированных действий сборка руля автомобиля Лада Приора с подушками безопасности производится в обратном порядке. При этом не стоит забывать о сделанных при разборке метках, что позволит установить руль в изначальном положении. Помните, что при проведении вышеперечисленных манипуляций, до снятия подушки, следует находиться вне зоны ее раскрытия.

Впоследствии, после восстановления целостности руля и подушки безопасности, при первом снятии блокировки и включении двигателя рекомендуется находиться вне салона автомобиля, а зажигание включать, протянув руку над рулевой колонкой. Таким образом вы сможете обезопасить себя от непредвиденных срабатываний и травмирования.

Подводя итоги, можно отметить, что в целом процесс снятия руля автомобиля Лада Приора с подушкой безопасности при соблюдении всех вышеперечисленных рекомендаций не составляет особых проблем, особенно для опытных автолюбителей, и может быть выполнен самостоятельно, без обращения в сервисные центры производителей или дилеров, а также на станции технического обслуживания

Главное, пошагово выполнять порядок действий и соблюдать меры предосторожности

Признаки люфта в рейки

Во время движения по мелким неровностям типа гравийной дороги отчетливо слышны удары и стуки в подвеске передающиеся на рулевое колесо. Данные признаки не всегда будут относиться к люфтам в рейке. Похожие удары в руль могут появиться из-за разбитых рулевых наконечников или разбитой крестовины рулевого механизма. Перед тем как приступить к ремонту рейки необходимо исключить из подозрения наконечники и крестовину рулевого управления.

Признаки:

  • Удары в руль при проезде неровностей
  • Скрип при повороте руля
  • Закусывание руля в различных положениях
  • Руль не возвращается в нулевое положение

Проверка наличия люфта

Проверка на люфт производиться путем покачивания поворотных рычагов вверх и вниз. Для этого под капотом находим рулевые тяги и дергаем каждый из них вверх и вниз, никаких люфтов и стуков быть не должно. Если таковые имеются, то следует проводить техническое обслуживание рейки.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Как поменять рулевой карданчик

  • Лучше закатить автомобиль на яму (как минимум — приподнять перед авто).
  • Зафиксировать руль и рулевое колесо под прямым углом. Не следует также двигать или касаться колес во время ремонта.
  • Снять переднее колесо, после чего выкрутить через салон крепежный болт. В случае, если все операции проведены верно, вал должен сам сойти с рулевого колеса.
  • Снять оба кожуха (сверху и снизу), удостовериться в наличии пыльника на рулевом вале. Если его нет, лучше установить после починки, стоит деталь не больше 200 рублей.
  • Выкрутить болт на крестовине, тогда вал сам сойдет с рулевой рейки.
  • Стянуть вниз и вытащить вал. Перед починкой лучше отмыть его от загрязнений и ржавчины, она тоже сказывается на качестве движения.
  • Зафиксировать вал в тисках. Когда он зафисирован, взять головку и выбить крестовину на одну сторону, чтобы снять стаканчик подшипника. Повторить то же действие с другого конца.
  • Вставить в том же порядке новую крестовину (по очереди с каждой стороны).
  • Запрессовать тисками новую крестовину (не передавливать).
  • Выровнять стаканчики и завальцевать молотком и зубилом.
  • Установить в обратном точном порядке на автомобиль новую деталь.

Выстрелил AirBag: ремонт или замена

После срабатывания пассивной системы безопасности подлежат обязательной замене подушки и датчики. Отремонтировать AirBag невозможно. Стоимость такой замены велика, потому что элементы поставляются только в сборе. Не каждый может себе позволить покупку новых запчастей. Поэтому часто владельцы автомобилей обращаются в мастерскую по перетяжке салонов автомобилей. Специалисты фирмы реставрируют накладку на руле и панель. Такой способ дешевле, но безопасность эксплуатации автотранспорта уменьшается в несколько раз. Выбор за владельцем автомобиля.

Передняя панель и рулевая накладка автомобиля до восстановления

Панель и накладка после проведения работ по восстановлению целостности

Снять подушку безопасности на Лада Приора или Тойота Королла своими руками нетрудно. Для этого не нужен специальный инструмент. А вот с малышом Smart могут возникнуть проблемы. Также помните, что ремонту подушка не подлежит. Можно отреставрировать пластиковую накладку или поставить обманку-заглушку, в которой не будет газогенератора с пиропатроном. Такой подход вернёт салону презентабельный внешний вид и сэкономит немалую сумму, но снизит безопасность при управлении авто.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Как заменить карданчик кулисы, он же шарнир на ВАЗ 2110-ВАЗ 2112?

Примечание! Снять данный шарнир возможно только на эстакаде, смотровой яме или же если поднять автомобиль, потому что данный шарнир находится под днищем и вам нужно будет подлезть под него чтобы отвернуть оба болта которые его крепят!

Снятие: 1) В начале как вы уже поняли вам нужно будет залезть под автомобиль, после этого разыщите там пыльник (Указан стрелкой) и сам шарнир который находится под этим пыльником, так вот после этого возьмите в руки два ключа и одним держа болт от проворачивания, ослабьте чуть-чуть гайку этого болта как показано на рисунке, а после того как гайка хомута будет ослаблена возьмитесь рукой за тягу и выньте её из шарнира как показано на маленьком рисунке.

Примечание! Прежде чем начать отворачивать гайку болта стяжного хомута, перетащите пыльник в сторону коробки чтобы он не мешал, а после того как вы отсоедините тягу то перетащите пыльник в её сторону и тем самым полностью снимите его с автомобиля!

2) Теперь вам нужно будет отвернуть ещё один болт, который крепит шарнир в передней его части за шток выбора передач, поэтому после того как данный болт будет откручен вы можете потянуть за шарнир и спокойно снять его с того места где он установлен.

Примечание! Когда будете устанавливать новый шарнир, вам нужно будет попасть этим болтов в отверстие в штоке выбора передач, поэтому приблизительно запомните в каком месте располагается этот болт после установки нового шарнира в это же место и заверните его, чтобы он попал в отверстие штока выбора передач!

Установка: Установка нового шарнира производится в обратном порядке снятию, но только когда будете устанавливать шарнир кулису обязательно нужно будет отрегулировать, а иначе передачи будут включаться не чётко и вместо к примеру первой передачи как было сказано ранее, может запросто включится задняя. (О том как отрегулировать кулису, см. в статье под названием: «Замена кулисы на ВАЗ»)

Дополнительный видео-ролик: Если вы хотите по подробней изучить как же снимается шарнир и устанавливается, тогда просмотрите чуть ниже видео-ролик в котором всё наглядно показано:

Как проверить рулевую рейку на приоре?

Небольшой полуоборот руля и «Приора» плавно вписывается в очередной поворот. Вся система управления работает как часы. И основа системы управления передними колёсами и рулевая рейка тоже на высоте. Но иногда и она может преподнести сюрпризы, как впрочем, и любая деталь, на любой машине. Для чего служит, как устроена, и как меняется рулевая рейка «Приоры» расскажет этот сюжет.

Ремонт рулевой рейки Приора

В данной статье речь пойдет о проведении технического обслуживания рулевой рейки автомобиля Лада Приора с электрическим усилителем руля. На автомобилях с ЭУР устанавливается простая рейка без наличия в ней специальной жидкости. Ниже в статье будет подробно описан весь процесс ее ремонта, а так же возможные признаки неисправности.

О рейке

Рулевой механизм на автомобилях Лада, начиная с модели 2108, имеет в себе рулевую рейку. Она предназначена для перемещения рулевых тяг по горизонтальной плоскости, что способствует повороту колес автомобиля.

Конструкция реек, довольно простая и надежная за исключением одного маленького недочета – пластиковая втулка.

Эта втулка заводом изготовителем выполняется из некачественного пластика, что в скором времени приводит к люфту рашпиля в ней и появлению неприятного стука при движении по брусчатке.

Находится рейка между двигателем и салоном, перпендикулярно выпускному коллектору и крепиться двумя скобами к моторному щиту.

Конструкция

Конструкция рулевой рейки: 1 – пыльника вала, 2 — болты крепления крышки, 3 — тарельчатая шайба, 4 – сальник червячного вала, 5 – крышка червячного механизма, 6 – манжета уплотнительная, 7 – упорный подшипник, 8 – вал червяка с подшипником, 9 – рашпиль, 10 – левый пыльник, 11 –бинокль, 12 – скоба бинокля, 13 – заглушка гайки, 14 – упорная гайка подтяжки, 15 – упорная пружина, 16 – стопорная манжета, 17 — манжета упорного поршня, 18 — упорный поршень рашпиля, 19 – вкладыш поршня, 20 — болт рулевых тяг, 21 – стопор, 22 – пластина, 23 – пластиковый хомут, 24 – пыльник рулевой рейки, 25 – левый боковой пыльник, 26 – труба рулевой рейки.

Основные неисправности: в каких случаях меняют руль

Само рулевое колесо на Приору меняют редко – разве что что-то не так с проводкой (то есть, это неустранимо никакими ремонтами) или сразу же после покупки не работает клаксон. Каким бы несерьезным это недоразумение ни казалось, а эксплуатировать ТС без клаксона нельзя. Чаще ремонт касается подушки и шлейфа. Если подушка «выстрелила», то рулевое колесо, конечно же, нужно менять.

Шлейф покупается к рулевому колесу отдельно, и его в любом случае можно заменить. Вот только к рулю рестайлинговой Приоры с подушкой безопасности подходит другой шлейф с каталожным номером 2170-3709315-00: без него подключить подушку не получится. Если в негодность приходит корпус подрулевых переключателей, то рулевую колонку, конечно же, придется разобрать, вот только менять его далеко необязательно.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
