Как поменять наружный шрус на приоре?

Замена ШРУСа на ВАЗ 2114 и других ВАЗах с передним приводом

Как уже было сказано, все шарниры для ВАЗов имеют одно устройство и практически ничем не отличаются. Замена данной детали будет производиться по одной и той же схеме.

Она включает в себя демонтаж и установку новой. Далее будет предоставлена подробная инструкция по замене внутреннего и внешнего ШРУСа.

  1. Пока машина еще стоит на колесах, нужно ослабить и сорвать гайку ступицы. Чтоб это было легче сделать, оказывается, надо чтоб кто-то давил на педаль тормоза.

Поднимаем автомобиль при помощи домкрата. Это делается для того, чтоб добраться до нижней шаровой опоры.
Сбиваем все болты крепления нижней шаровой.
При помощи зубила (можно и молотка), освобождаем ШРУС от ступицы, для этого придется приложить некоторое усилие.
Далее нужно освободить деталь от пыльника, открутив гайки обоих хомутов, которые его держат.
Вынимаем ШРУС вместе с приводом в сборе.

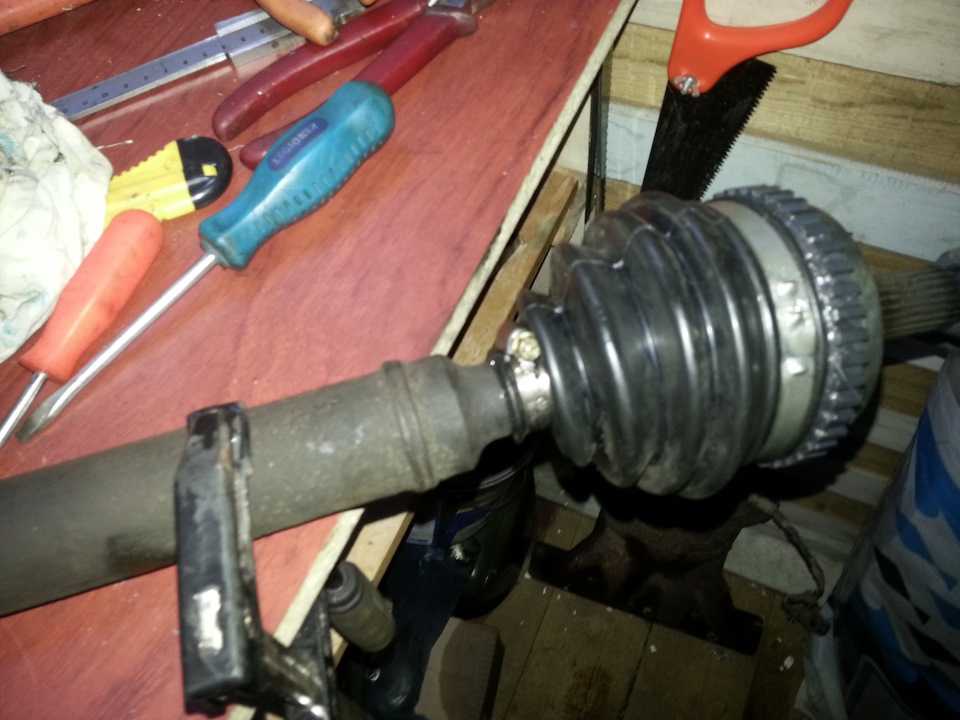

После этого привод нужно зажать в тисках, чтоб можно было освободить от него шарнир. Далее выполняем следующие действия:

  1. Выворачиваем пыльник наизнанку или до упора отодвигаем его в сторону.
  2. Молотком бьем по обойме, ни в коем случае не затрагивая при этом сепаратор, иначе можно повредить внутренние детали шарниров.
  3. После этого ШРУС остается у вас в руках.

Вот видео с заменой внешнего и внутреннего ШРУСа на ВАЗ 2110:

А это видео по замене ШРУСа на НИВЕ:

Из данных видео можно сделать вывод, что процедуры практически ничем не отличаются.

Если говорить о других моделях переднеприводных авто, даже от зарубежных производителей, то замена данной детали будет выглядеть практически без изменений, за исключением незначительных нюансов при разборке.

В данной ситуации самое сложное – это демонтировать привод вместе с шарнирами, чтоб произвести последующую замену наружного ШРУСа или внутреннего, в зависимости от состояния обеих деталей.

Если нужна только замена пыльника, то эту операцию нужно будет проделывать все равно, так как снять ненужный, а затем произвести установку нового пыльника, невозможно не снимая ШРУСа с привода.

Если менять старый ШРУС на новый, необходимо позаботиться о наличии в нем смазки. Во внешнем шарнире должно быть не менее 40 см3 смазки «ШРУС», а во внутреннем – не менее 80 см3. Как правило, новые механизмы имеются в продаже без смазки. Потому нужно тщательно смазать все детали, затем хорошо набить все полости смазкой, и только после этого – монтировать на место.

Новый или промытый шарнир со свежей смазкой монтируется в обратном порядке с использованием все тех же инструментов и приспособлений.

К примеру, замена подшипника ШРУСа на Чери Тиго не будет отличаться порядком действий от того же процесса, выполняемого на НИВЕ.

Все эти действия можно произвести, не имея большого опыта в ремонте автомобилей. Главное – следовать инструкции и любить свой автомобиль.

Порядок проведения разборки

Первая операция — не снятие колеса, а откручивание большой гайки подшипника ступицы. Она зачеканена, так что на поднятой машине ее ослабить будет значительно сложнее. После этого ослабляются колесные болты, и автомобиль поднимается домкратом.

Если на Приоре установлена металлическая защита поддона картера, то ее тоже нужно демонтировать заблаговременно. Кроме того, не помешает частично опорожнить масляный картер КПП, чтобы избежать вытекания жидкой смазки через открытое отверстие после снятия привода.

Дальнейшие шаги производятся по такому алгоритму:

  1. Отсоединить рулевую тягу от стойки посредством съемника. Для этого надо открутить шаровой палец и надеть на него выдавливающее приспособление. Выпрессовка выполняется закручиванием болта на съемнике.
  2. Открутить 2 болта, удерживающие шаровую опору. Можно вывернуть руль до упора, чтобы ступица находилась в удобном положении.
  3. Острым предметом поставить метку на полуоси со стороны КПП, а затем выдернуть ее из шлицевого соединения, взявшись руками с 2 сторон за тормозной диск.
  4. Поставив под коробку передач небольшую емкость на случай вытекания масла, извлечь из шлицев внутреннюю гранату. Это производится посредством монтировки, чья лопатка опирается на корпус КПП. Если ручного воздействия на монтировку недостаточно, то по ней можно сделать несколько несильных ударов молотком, чтобы сдвинуть узел с места.

Когда привод в сборе снят с автомобиля, его надо разобрать до конца и сменить износившиеся элементы, в том числе пыльники. С них и начинается разборка, для чего необходимо ослабить хомуты крепления и сдвинуть резиновый пыльник, а после зажать полуось в тиски ближе к тому концу, с которым будет вестись работа.

Когда известно, что граната подлежит замене, с ней не стоит церемониться и нужно просто сбить со шлицев молотком, придерживая рукой с другого конца, следом снять пыльник. Вторая граната демонтируется таким же образом, только полуось надо передвинуть в тисках и зажать поближе к шарниру. Если по разным соображениям гранату необходимо сохранить в нормальном состоянии, то сбивать ее нужно аккуратно, пользуясь наставкой из дерева.

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

  • Манеры вождения;
  • Модели машины;
  • Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

Порванный пыльник — типичная неисправность Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Какой ШРУС хрустит

Как уже было сказано, на каждом колесе установлено по две гранаты, внутренняя и внешняя. Но характерный хруст может появиться как в первой, так и во второй детали. Быстрее выходит из строя именно наружный ШРУС, потому многие водители часто производят диагностику именно его неполадок, забывая о том, что внутренний шарнир тоже может подвергнуться износу. В результате – лишние затраты при том что проблема так и не устраняется.

Есть два способа, позволяющих максимально достоверно определить, какой из ШРУСов хрустит:

  1. На стоящем авто следует поочередно дергать оси возле каждого шарнира. Так нужно сделать слева и справа. Люфта при этом быть не должно. Если он наблюдается, значит, неисправность имеется именно на том ШРУСе, возле которого ось нестабильна.
  2. Во время движения нужно внимательно прислушиваться к звукам.

В первую очередь диагностируется именно наружный шарнир. Для этого при езде по ровной поверхности руль максимально выворачивается поочередно влево и вправо. При повороте может стучать правый или левый шарниры, это говорит о неисправности одного из внешних ШРУСов.

Для того чтобы определить поломку во внутреннем шарнире, следует выбрать максимально неровную дорогу с большим количеством ям. В детали будет ощущаться хруст при въезде в яму. Соответственно, стучать будет левый или правый ШРУС. При этом следует въезжать в углубления поочередно правым и левым колесом.

Снятие и замена шруса Лада Приора

Артикул: Наружный ШРУС – 77205S. Внутренний ШРУС – FJ-228.

Инструменты: Для снятия и замены внутреннего и наружного шруса Лада Приора потребуются плоскогубцы, молоток и колодка или деревянный брусок.

Снятие и замена шруса Лада Приора осуществляется на подъемнике или смотровой яме. Вообще, эта процедура одинакова для всех отечественных переднеприводных автомобилей, таких как, ВАЗ 2108, 2109, 2110, LADA Granta.

Ремонт или замена шруса Лада Приора проводится при снятом приводе переднего колеса. Первым делом нужно убрать пыльник с гранаты, зажав снятый вал привода в тисках.

Замена шруса Лада Приора

При помощи плоскогубцев отгибаем внутренний хомут и открываем замок стяжки грязезащитного чехла, то же самое делаем с внешним хомутом.

Замена наружного шруса Лада Приора

Пыльник подвигаем по валу к центру и выворачиваем его наизнанку.

Теперь нужно выбить внутренний ШРУС с вала. Для этого используется молоток и выколотка из мягкого металла. При манипуляциях с молотком усилия прикладываются на обойму шарнира.

Выбиваем ШРУС с вала

Установка нового шарнира потребует его обильной смазки. Вбивают ШУРС при помощи молотка и деревянной накладки, которую прикладывают к наружному торцу хвостовика, после чего наносят резкие удары инструментом.

После установки новой гранаты на вал, ее очищают от грязи и еще раз тщательно смазывают. Смазка обладает отличными уплотняющими свойствами, которые будут обеспечивать узлы трения надежной защитой от воздействия влаги и грязи. Затем надевают пыльник и фиксируют хомутами.

Внешний или наружный шарнир заменяется после того, как будут сняты и внешний, и внутренний ШРУСы. Грязезащитный чехол также выворачивается наизнанку, вал зажимают в тисках и выбивают с него внешний ШРУС.

Замена внешнего шруса Лада Приора

Его установка аналогична внутреннему шарниру

Однако есть одно важное различие при использовании смазки. Ее должно быть в два раза меньше, чем во внутреннем ШРУСе. В заключение все снятые детали устанавливаются в обратном порядке

После установки новых гранат автомобиль плавно и без неприятных звуков проходит любые повороты, а сам процесс езды по прямой дороге становится намного тише

В заключение все снятые детали устанавливаются в обратном порядке. После установки новых гранат автомобиль плавно и без неприятных звуков проходит любые повороты, а сам процесс езды по прямой дороге становится намного тише.

Чтобы увеличить срок эксплуатации ШРУСов рекомендуется периодически проводить осмотр резиновых грязезащитных чехлов на валу и при первой же необходимости проводить их замену.

Внутренний ШРУС: признаки неисправности не увидеть сложно

Конструктивно заложено, что на одно ведущее колесо идет две гранаты, то есть, два ШРУСа – внутренний и внешний. Внешний передает силу на ступицу колеса от полуоси, а внутренний ШРУС вращает вал от коробки передач.

Несмотря на то, что ШРУСы – это один механизм, внешний ШРУС выходит из строя раньше, потому что на него приходится больше нагрузки, а также его размеры меньше. Чтобы понять что наружный ШРУС износился, надо повернуть руль до упора в одну из сторон и поехать. В этот момент между полуосями будет максимальный угол и ШРУС будет хрустеть, если он неисправен.


А внутренний ШРУС проверяется по другому, он начинает издавать звуки во время движения по прямой. А если еще при этом заехать в ямку, то хруст будет очень четким. Кроме этого, первые признаки поломки ШРУСа на Приоре или любом другом ВАЗе можно четко увидеть, если поднять машину на подъемнике. Также можно на подъемнике включить первую передачу и нажать на газ, чтобы колеса начали вращаться.


Когда машина будет в подвешенном состоянии, то внутренняя граната сильно искривится и звук изношенного ШРУСа будет отлично слышно. Вот так вот выявляются признаки неисправности ШРУСа ВАЗ 2114 или ВАЗ 2115. После обнаружения этих признаков можно смело ехать и покупать новые гранаты и готовиться к замене.

Далее на видео признаки износа внутреннего ШРУСАа – появился хруст в колесе:

Описание конструкции приводов передних колесЛада Приора

Приводы колес с шарнирами равных угловых скоростей (ШРУСами) служат для передачи крутящего момента от главной передачи к ведущим колесам при различных углах поворота колес и ходах подвески. На автомобиле применены шариковые шарниры.

Привод переднего колеса:

1 — стопорное кольцо корпуса внутреннего шарнира;

2 — защитное кольцо сальника привода;

3 — корпус внутреннего шарнира;

4 — большой хомут;

5 — защитный чехол;

6 — малый хомут;

7 — вал;

8 — корпус наружного шарнира;

9 — защитное кольцо подшипника ступицы;

10 — фиксатор внутреннего шарнира;

11 — упорное кольцо;

12 — сепаратор;

13 — шарик;

14 — обойма;

15 — стопорное кольцо

Привод колеса состоит из внутреннего и наружного шарниров равных угловых скоростей, соединенных между собой валом. Вал левого привода изготовлен из стального прутка, вал правого — из трубы. На концах вала выполнены шлицы, на которых установлены ШРУСы. Шарнир состоит из корпуса, сепаратора, обоймы и шести шариков, которые размещены в профилированных канавках корпуса и обоймы. В корпусе и обойме наружного шарнира канавки выполнены по радиусу, что обеспечивает угол поворота корпуса относительно обоймы до 42°. В корпусе и обойме внутреннего шарнира канавки прямые, что позволяет корпусу шарнира перемещаться относительно обоймы в продольном направлении, удлиняя или укорачивая привод (компенсируя взаимное перемещение подвески и силового агрегата). Перемещение корпуса внутреннего шарнира ограничено фиксатором, установленным в корпусе шарнира.

Приводы правого «А» и левого «В» колес:

1 — корпус внутреннего шарнира;

2 — большой хомут крепления чехла;

3 — защитный чехол внутреннего шарнира;

4 — малый хомут крепления чехла;

5 — вал привода правого колеса;

6 — защитный чехол наружного шарнира;

7 — корпус наружного шарнира;

8 — вал привода левого колеса

Обойма шарнира установлена на шлицах вала и зафиксирована от продольного перемещения упорным и стопорным кольцами. Корпус шарнира имеет шлицевой хвостовик. На конце хвостовика корпуса наружного шарнира нарезана резьба, а на конце хвостовика корпуса внутреннего шарнира проточена канавка, в которой установлено стопорное кольцо. Шлицевой хвостовик корпуса наружного шарнира вставляется в ступицу переднего колеса и крепится гайкой подшипника. Шлицевой хвостовик корпуса внутреннего шарнира вставляется в шестерню привода, установленную в коробке передач и фиксируется в ней стопорным кольцом.

Детали шарниров изготовлены с высокой точностью. Внутренняя поверхность корпуса шарнира закалена ТВЧ. В шарнир устанавливаются шарики одной сортировочной группы. При сборке шарнира шарики подбираются к каждому шарниру индивидуально, поэтому отремонтировать шарнир заменой деталей в условиях гаража или СТО невозможно. Изношенный шарнир заменяют только в сборе.

В наружный шарнир перед сборкой закладывается 40 г, во внутренний — 80 г смазки ШРУС-4.

Герметичность шарнира — непременное условие его надежной работы — обеспечивается резиновыми защитными чехлами. Чехол шарнира надет на корпус шарнира и вал привода и закреплен хомутами. При замене чехла хомуты его крепления также следует заменить новыми. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.

Пополнение или замена смазки, а также какое-либо другое обслуживание приводов колес в процессе эксплуатации автомобиля не требуется. Владельцу автомобиля необходимо лишь следить за состоянием защитных чехлов шарниров и хомутов их крепления. Поврежденный чехол необходимо заменить как можно быстрее, так как попадание грязи в смазку вызывает быстрый износ деталей шарнира и выход его из строя.

Видео по теме «Lada Priora. Приводы передних колес»

Замена наружного и внутреннего ШРУСа привода на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109, 2114

снятие и замена привода передних колес лада приора

Как снять приводы передних колес. ВАЗ 2110, 2111 2112.

Профилактика неисправности

Чтобы данная деталь прослужила как можно дольше, необходимо полностью исключить вероятность попадания под резиновые манжеты ШРУСа грязи и воды. При малейшем повреждении эта деталь должна быть заменена новой.

Для этой цели лучше использовать оригинальные запчасти, которые изготавливаются из качественной резины. Если приобретать манжеты контрафактного производства, процедуру по замене этой детали придётся проводить слишком часто.

Ещё одной причиной, по которой ШРУС часто выходит из строя, является недостаточное его крепление к валу главной передачи. Если болты недостаточно хорошо затянуты, то со временем они начинают произвольно откручиваться. Наружный ШРУС при этом значительно отходит от вала, и при значительном зазоре, будут наблюдаться стуки в трансмиссии. Если вовремя данная неисправность не будет обнаружена и болты крепления не затянуты, то за непродолжительное время ШРУС будет полностью «разбит».

Как поменять ШРУС и как определить неисправность этой детали, подробно описано в статье. Операция по замене ШРУСа не займёт много времени, но если нет желания самостоятельно устранять данную неисправность, то всегда можно обратиться за помощью в мастерскую по ремонту автомобилей.

Источник

Снятие и установка сцепления Лада Приора

Замена сцепления.

Инструкции по ремонту сцепления, устранение неисправностей лада приора 2170, порядок снятия и установки диска у автомобилей лада приора. Обслуживание и ремонт трансмиссии лада 2170, 2172 приора. Привод колес. Замена сцепления ваз 2171. Вам потребуются: ключ «на 8» (удобнее торцовая головка), большая отвертка…

…оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни).

1. Снимите коробку передач ваз 2170 (см. «Снятие и установка коробки передач»).

2. Если будете устанавливать прежний нажимной диск ваз 2171, пометьте любым способом взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в такое же, как перед снятием, положение (для сохранения балансировки).

3. Установите оправку в отверстие нажимного диска.

Демонтировать сцепление можно и без оправки, но при этом придерживайте ведомый диск: он может выпасть из кожуха сцепления.

4. Удерживая маховик отверткой от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый по одному обороту ключа, переходя от болта к болту по диаметру.

5. Извлекиньте кожух сцепления в сборе с нажимным диском.

6. Вытащите ведомый диск вместе с оправкой.

7. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск лада приора необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных пружинах диск необходимо заменить.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск ваз 2172.

9

Осмотрите рабочие поверхности трения маховика и нажимного диска лада приора, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

10. Внешним осмотром оцените состояние тарельчатой пружины 1 нажимного диска. Наличие трещин на пружине не допускается. Места а контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе. При ослаблении заклепочных соединений 2 деталей кожуха и нажимного диска лада приора замените нажимной диск в сборе.

11. Оцените состояние опорных колец нажимной пружины priora. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

12. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач приора. При необходимости устраните причины заедания или замените дефектные детали.

13

Обратите внимание на то, что при установке ведомого диска в кожух нажимного диска ваз 2170 более выступающая часть ступицы должна быть направлена в сторону нажимной пружины

14. При установке сцепления сначала установите с помощью оправки ведомый диск priora…

15. …затем кожух нажимного диска на три центрирующих штифта и вверните болты крепления кожуха к маховику.

  • 16. Удерживая маховик отверткой от проворачивания, равномерно затяните болты крепления сцепления к маховику: каждый по одному обороту ключа, переходя от болта к болту по диаметру. Момент затяжки болтов указан в приложении 1.
  • 17. Снимите оправку и установите коробку передач
  • 18. Установите нижний конец троса привода выключения сцепления на коробку передач приора и восстановите исходную регулировку троса привода выключения сцепления (см. «Замена троса привода выключения сцепления лада приора»).

Перед восстановлением исходной регулировки троса необходимо привести в первоначальное состояние механизм компенсации износа накладок ведомого диска сцепления ваз 2171 2172, так как при полном износе диска сцепления ползун компенсатора износа останется в крайнем нижнем положении. После установки нового неизношенного ведомого диска длины резьбовой части нижнего наконечника троса может не хватить для восстановления начального положения троса.

Для приведения механизма компенсации износа в исходное положение, установив размер L (см. «Замена троса привода выключения сцепления ваз 2170») между поводком и рычагом вилки выключения сцепления, переместите педаль сцепления вверх до упора — пружина механизма автоматически вернет ползун в исходное положение. Затем опять проверьте размер L и при необходимости отрегулируйте.

vazclub.com

Как снять внутреннюю гранату приора

При повороте слышен характерный хруст? Пора менять шарнир(-ы) равных угловых скоростей (ШРУСы, они же «гранаты»).

При выполнении какого-либо ТО или во время ремонтных работ элементов ходовой части, рулевого, а так же при обычном осмотре были обнаружены трещины на пыльнике наружного ШРУСа (шарнир равных угловых скоростей, в быту – «граната»). После трещин, обычно пыльник прорывается и в корпус ШРУСа попадает пыль и грязь, а это прямая дорога к замене шарнира в сборе, что дорого и не обосновано. Поэтому, во избежание данного обстоятельства, необходимо вовремя заменять пыльник(-ки).

Для выполнения данной операции потребуются следующие инструменты: ключ на 17 мм, ключ на 30 мм, монтировка и баллонный ключ.

Для наглядности, а также для упрощения, замену пыльника выполняем на снятом приводном вале. Для этого:

1. Устанавливаем под задние колеса противооткатные упоры, затягиваем рычаг стояночного тормоза. Срываем болты крепления колеса, поднимаем домкратом нужную сторону и подставляем под автомобиль специальную опорную стойку. Отворачиваем окончательно болты крепления и снимаем колесо.

Как выполняется замена гранаты на автомобиле Лада Приора?

По рекомендации производителя, замена гранаты на Приоре означает установку нового привода передних колес в сборе — 2 ШРУСа и полуось с каждой стороны. Так как новый узел стоит немалых денег, то вместе с работой выходит слишком большая сумма. Поэтому на практике меняют только изношенную часть данного узла — наружную либо внутреннюю гранату, а то и обе сразу. Если же знать, как поменять эти детали самостоятельно, то можно значительно сэкономить на услугах автосервиса.

Замена и ремонт пыльника

Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео. » alt=»»> Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.

Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).

Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.
