Снятие, установка и регулировка звукового сигнала ваз 2170 приора

Замена блока комфорта Приора

Перед тем как приобрести новое изделие вы должны быть уверены в том, что причина неисправности кроется именно в нем. Для этого можно установить в вашем автомобиле заведомо исправный блок и протестировать работу проблемных агрегатов. Если с новым, исправным устройством работа электропотребителей осуществляется в штатном режиме, старый блок комфорта неисправен. В ином случае используйте комплексный подход, проверьте предохранители, реле, проводку, всевозможные приводы. Другими словами всю техническую цепочку, с которой обычно соприкасается неисправный узел при работе.

Замена устройства выполняется за 7 простых шагов:

  1. Ставим автомобиль на стояночный тормоз.
  2. Открываем капот, ослабляем крепление минусовой клеммы и скидываем ее с аккумулятора.
  3. Перемещаемся в салон автомобиля. Для удобства работы, откатываем передние сиденья на максимальное расстояние назад в салон.
  4. Приготавливаем инструмент. При помощи отвертки выкручиваем крепежные болты и демонтируем 2 боковые стенки.
  5. При помощи ключа на 10 откручиваем две гайки креплений.
  6. Аккуратно вынимаем сам блок. В процессе извлечения вращайте изделие таким образом, чтобы оно не ударялось о другие элементы. Отключите два контактных разъема, первый – питание, второй — информационный.
  7. Извлеките неисправное изделие, установите новое.

В дальнейшем, для того чтобы провести осмотр, диагностику или ремонт блока комфорта приоры, потребуется снять его защитный корпус. При покупке нового блока сохраняйте кассовый или товарный чек. В случае покупки неисправного устройства это позволит вам вернуть или обменять его на новое. Цены на изделие различаются в зависимости от конкретного продавца и составляют от 2500 рублей до 10 000 рублей.

Альтернативные варианты

В данном случае возможности ограничиваются исключительно фантазией обладателя Весты. Чаще всего на Ладу ставятся звуковые сигналы от «Волги», так как их звучание существенно громче. Но есть и иные способы. Наиболее распространенными вариантами такой «модернизации» являются:

— монтаж сигналов от «Волги» — в данном случае возможны разные способы установки (с подключением реле в салоне либо под капотом)

— монтаж прочих сигналов;

— установка сигнала с интегрированным компрессором;

— комбинация сигнала и дальнего света.

Монтаж сигналов от «Волги»

Он подразумевает не только установку на Весту непосредственно «ракушек», но и разнообразные варианты их подключения. Стоит помнить, что звуковой сигнал от «Волги» может быть как старого, так и нового образца. Впрочем, отличий, кроме незначительного различия в тональности, у них нет:

— звуковые сигналы Волга-3110 (22.3721/221.3721) – низкий и высокий тон;

— звуковые сигналы Волга, РАФ С302/303Д – низкий и высокий тон.

Звуковое давление – 105-118 Дб.

Необходимо учитывать, что просто заменить сигналы на Весте не выйдет, ведь потребление тока у них разное. Для Весты этот показатель составляет 5А (паспортные данные), хотя в реальности он обычно не превышает 3.5А. Сигналы с «Волги» потребляют по 8А каждый, что в сумме дает 16А. Следовательно, для их монтажа необходимо применение реле 4-контактного типа. В частности, можно использовать реле 904.3747-10.

Кроме того, на Весте к заводскому сигналу подается только один штекер – «Плюс» у него постоянный, так как он подводит питание к вентилятору, а «Минус» идет с клавиши на рулевом колесе. Относительно же волговских сигналов, то для них необходим только «Плюс», потому как «Минус» идет непосредственно через металлическое крепление к кузову.

Также необходимо учитывать габариты звуковых сигналов – у волговских они больше, нежели у штатных на Весте. Следовательно, установка на заводские места исключается. Кроме того, нежелательно монтировать их сразу на кузов, так как это приведет к вибрации, а звук резонирующего металла будет примешиваться к гудку. Так что оптимальным решением станет применение кронштейна. Достоинством такого варианта является и его дешевизна – комплект «волговских» сигналов обойдется примерно в 1 000 руб.

Монтаж реле в салоне Лада Веста

Это делается непосредственно в блоке предохранителей. Для проведения работ нужны будут следующие компоненты:

— звуковые сигналы от «Волги»;

— реле 4-контактного типа;

— клеммы – широкая (6 ед.) и узкая (1 ед.).

Для установки лучше всего использовать свободное место в блоке предохранителей, на которое и перебрасываются провода с контактного реле, отвечающего за активацию сигнала на руле. На место, которое освободилось, ставится провод от контакта реле «87». Далее потребуется извлечь провод из 13 контактной колодки и вставить его в 13-й разъем «87» контакта реле.

Для подачи «Плюса» потребуется подать провод к контакту реле «30» с разъема «Ш5-6», посредством перемычки контакта «86». При этом придется заизолировать провод красно-белого или черно-белого цвета, так как на него постоянно идет «Плюс».

Данный метод имеет ряд преимуществ:

— расположение проводки под капотом;

— монтаж реле в соответствующем блоке, что гарантирует сухость;

— использование отдельного «Плюса».

Впрочем, при полном отсутствии опыта и знаний в сфере электрики авто, с установкой реле в салоне лучше обратиться к автоэлектрику.

Монтаж реле под капотом Лада Веста

Относительно компонентов, то они аналогичные, но список потребуется дополнить еще несколькими элементами:

— предохранитель подвесного типа;

— пластиковая гофра – 2 метра.

Монтаж самих гудков производится в удобном месте, а подключение осуществляется по одной их 2-х схем:

  1. С использованием «Плюса» непосредственно с блока предохранителей;
  2. С использованием «Плюса» сразу от аккумулятора, с применением отдельного предохранителя.

Замена лампы стоп-сигнала, заднего габаритного огня, поворота на Приоре

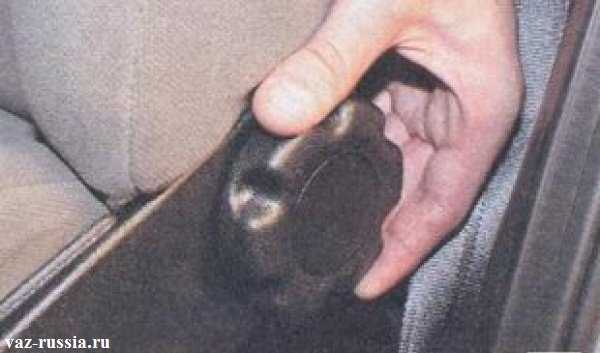

Чтобы извлечь одну из ламп, необходимо взять рукой за ее «патрон» и провернуть слегка против часовой стрелки. После чего лампа вынимается из основания фонаря.

Теперь точно так же берем за саму лампу, и провернув ее против часовой стрелки относительно патрона, извлекаем ее.

Замена лампы осуществляется в обратной последовательности. Стоит иметь ввиду, что при установке новых лампочек в задний фонарь Приоры, придерживаться необходимо того же правила, как и с передними фарами. То есть, голыми или грязными руками браться за стекло лампы нельзя, иначе это приведет к снижению ее срока службы.

После того, как все необходимые работы были выполнены, можно приступать к установке фонаря на свое место, закрутив все винты-фиксаторы, и закрыв специальный технологический карман на липучку. Цена каждой подобной лампы составляет не более 5 0рублей, а фот в случае замены фонаря — придется раскошелиться, так как купить его можно не дешевле 1400 рублей за стандартный заводской производства ДААЗ.

Сиденья Lada Priora

Передние сиденья снабжены подголовниками и оснащены механизмами перемещения сиденья в продольном направлении и изменения наклона спинки.Для регулировки положения переднего сиденья в продольном направлении тянем вверх рычаг фиксатора, расположенный под сиденьем.

 Удерживая рычаг, сдвигаем сиденье вперед или назад, отпускаем рычаг и убеждаемся в надежной фиксации сиденья.

 Для изменения наклона спинки сиденья вращаем рукоятку.

 Запрещается регулировать положение водительского сиденья во время движения, что может привести к потере управления автомобилем. Подголовники всех сидений регулируются по высоте. Чтобы поднять или опустить подголовник переднего сиденья, тянем его вверх или опускаем до одного из четырех фиксированных положений. Для снятия подголовника резким движением вверх выводим его стойки из отверстий в спинке сиденья. Для того чтобы отрегулировать положение подголовника заднего сиденья…нажимаем на фиксатор правой стойки подголовника и перемещаем подголовник в одно из двух фиксированных положений. Для снятия подголовника, нажав на фиксатор стойки, перемещаем подголовник вверх до выхода его стоек из отверстий в спинке сиденья.

Как определить неисправность?

Если вы заметили, что в работе проводки Приоры возникли проблемы или один из приборов не функционирует, то можно произвести диагностику напряжения, для этого используется мультиметр. В частности, вам нужно будет проверить, есть ли напряжение в цепи питания, соединяющая вышедший из строя прибор с другими устройствами.

Как правильно это сделать:

  1. Сначала необходимо переключить тестер в режим вольтметра.
  2. Далее, один щуп тестера подключается к аккумуляторной батарее либо кузову транспортного средства, в зависимости от того, где находится диагностируемый прибор.
  3. Второй щуп устройства необходимо соединить с подающим кабелем в диагностируемой цепи, но перед этим клеммы с девайса нужно снять.
  4. Если при диагностике на экране тестера появятся показания, то это свидетельствует о том, что напряжение в цепи имеется, соответственно, проверяемые провода исправны.
  5. Аналогичные действия производятся и с остальными проводами, которые требуют проверки. Если в конечном итоге вы обнаружите точку, где нет напряжения, то это говорит о том, что источник поломки находится на данном участке цепи. Дело остается за малым — просто найти причину и избавиться от нее (автор видео — канал PRO.Garage).

Если напряжение в цепи полностью отсутствует, можно произвести диагностику возможного короткого замыкания.

Чтобы сделать это, выполните следующие действия:

  1. Сначала из блока предохранителей необходимо извлечь деталь, которая отвечает за диагностируемую цепь.
  2. Как и в предыдущем случае, мультиметр следует активировать в режим работы вольтметра.
  3. Один щуп тестера следует соединить с выходами подключения предохранительного элемента. Убедитесь в том, что все остальное оборудование и девайсы в данной цепи не подключены.
  4. Затем немного пошевелите сам проводок — если в этот момент на дисплее будут появляться показатели, это свидетельствует о том, что где-то провод коротит. Проблему необходимо как можно быстрее решать — квалифицированные электрики говорят, что электроцепь до такого состояния доводить в принципе не стоит.

Короткое замыкание обычно появляется на том участке цепи, где стерлась изоляция. Такая процедура может быть проведена с любым компонентом электросхемы, а также с выключателями. Если же диагностика показала отсутствие короткого замыкания, то есть еще один вариант проверки.

В частности, речь идет о поиске возможного обрыва в электросети, процедура выполняет следующим образом:

  1. Сначала необходимо обесточить бортовую сеть или только один участок, который вы хотите проверить. Для этого либо отключите клеммы от аккумуляторной батареи, либо просто извлеките предохранительное устройство из места монтажа.
  2. Теперь приступаем непосредственно к проверке — щупы тестера следует подключить к двум концам участка электроцепи.
  3. Далее, один из щупов следует подключить к кузову авто, вам нужна масса.
  4. Если в момент подключения на дисплее тестера начнут появляться показатели, это говорит о том, что на данном участке электроцепи разрывы отсутствуют. В том случае, если изменений никаких нет, то с уверенностью можно сказать, что в проводке есть обрыв.

Основные функции магнитолы в Приоре

Нахождение подходящей радиостанции производится в ручном режиме или в автоматическом. Поиск осуществляется по волновым диапазонам FM и УКВ. Понравившуюся станцию можно запомнить и переходить к ней нажатием кнопок 2-6. Данные по настройкам отображаются на небольшом экране, подсветка которого выполнена в тон освещения основных приборов и датчиков передней панели.

Привлекает магнитола Приора штатная возможностью простой настройки эквалайзера. Для этого необходимо нажать кнопку EQ и приступить к выбору подходящего типа звучания. Возможно подключение дисков с MP3 аудиофайлами. Поэтому водитель и пассажиры авто могут прослушивать не только популярные станции, но и включать собственные сборники интересных треков.

Функциональные возможности отдельных кнопок отличаются при проигрывании музыки с радиостанции, и с носителя. Например, с помощью кнопок 2-6 можно не только выбрать сохраненную в памяти станцию, но и произвести переключение к следующей папке на носителе, выбрать проигрывание треков по кругу или же переключение на проигрывание в смешанном порядке.

Замена штатного звукового сигнала в случае поломки

Для начала потребуется подготовить авто к работе, поставив его на стояночный тормоз и выключив зажигание. Затем нужно поднять капот и, вооружившись ключом «на 10», отсоединить минусовую клемму с аккумуляторной батареи. Затем следует демонтировать передний бампер, что лучше осуществлять с помощником, дабы не повредить ЛКП на самом бампере и на крыльях Весты.

По завершении этого, остается отсоединить штекер с проводами от рожка сигнала. Затем можно демонтировать и сам сигнал, кронштейн которого к кузову крепится одной гайкой. Для демонтажа потребуется удлинитель, вороток и головка «на 13».

Сборка осуществляется в обратном порядке – необходимо закрепить сигнал, проинспектировать его работу, поставить с помощником бампер и затянуть клемму на АКБ Весты.

Признаки неисправности заводской системы безопасности

  • автомобиль не заводится;
  • блок электронного управления никак не реагирует на нажатие клавиши брелока;
  • система не срабатывает при ударе по поверхности кузова;
  • постоянно активизируется без видимых причин;
  • дверцы блокируются после нажатия клавиши открытия.

Неисправности часто связаны с устройством штатной охранной системы. Собственники отечественных транспортных средств отмечают, что спустя несколько лет эксплуатации стартер не активизируется при попытке завести двигатель, либо отключается спустя несколько оборотов.

Если возникла одна из проблем, отключите устройство, затем обратитесь к установщикам, для диагностики и определения причин неисправности. До момента обращения в сервисный центр протестируйте систему самостоятельно, соблюдая последовательность мероприятий.

Расположение предохранителей Приоры под капотом

  • F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
  • F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
  • F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
  • F4, F6 (60 А) – предохранители силовой цепи генератора;
  • F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

  1. предохранитель цепи питания электровентилятора правого (30 А);
  2. предохранитель цепи питания электровентилятора левого (30 А).
  3. реле электровентилятора правого;
  4. реле дополнительное (последовательного включения электровенти-ляторов левого и правого);
  5. реле электровентилятора левого;
  6. предохранитель цепи питания электровентилятора отопителя (40 А);
  7. предохранитель цепи питания компрессора (15 А);
  8. реле электровентилятора отопителя;
  9. реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

  1. Максимальная скорость вентилятора отопителя
  2. Правый вентилятор
  3. Реле последовательного включения вентиляторов (низкая скорость)
  4. Левый вентилятор
  5. Предохранитель левого вентилятора (низкая скорость)
  6. Правый вентилятор
  7. Вентилятор отопителя
  8. Компрессор
  9. Вентилятор отопителя
  10. Компрессор

Почему перестал работать звуковой сигнал: где искать причину

Всем привет! Не могу сказать, что неисправность клаксона на автомобиле встречается очень часто и повсеместно. Но нельзя исключать ситуацию, при которой не работает сигнал.

Автомобильные клаксоны относятся к элементам безопасности. Причем они обязательно должны присутствовать во всех транспортных средств и находиться в исправном состоянии. Это позволит вовремя подать сигнал другим участникам движения, проинформировать о приближении, предотвратить столкновения и прочие опасные ситуации.

Но в какой-то момент случается так, что звуковой сигнал, расположенный на руле, вдруг перестал работать. Нужно в самое ближайшее время заняться вопросом диагностики, поскольку продолжать эксплуатировать машину с нерабочим клаксоном опасно.

Как это работает

Прежде чем искать причины и находить способы выхода из сложившейся ситуации, не лишним будет понять принцип работы и устройства сигнала.

Конструктивно клаксон включает в себя достаточно обширный перечень элементов, среди которых можно выделить:

  • якорь;
  • стержень;
  • сердечник;
  • вольфрамовые контакты;
  • корпус;
  • конденсатор;
  • реле;
  • кнопка активации;
  • резонансный диск;
  • мембрана;
  • контактные реле и пр.

Когда водитель нажимает на специальную кнопку, ток идет через обмотку, тем самым намагничивается сердечник и подтягивается якорь. Вместе с якорем смещается стержень, прогибающий мембрану.

За счет специальной гайки размыкается контактная группа и происходит разрыв электроцепи. Далее ряд элементов клаксона возвращаются в свое исходное положение. Параллельно вновь замыкает контакты, и ток поступает на обмотку. Размыкание происходит в тот момент, когда водитель жмет на кнопку.

Для самого водителя все происходит куда проще. Он лишь нажимает на кнопку, и машина издает громкий характерный сигнал.

Подобные системы, имеющие разные сигналы, но идентичный принцип работы, используется:

  • на Ниве;
  • на Газели;
  • автомобилях ВАЗ 2110;
  • ВАЗ 2107;
  • ВАЗ 2114;
  • Рено Логан;
  • Рено Сандеро;
  • Лада Приора;
  • Дэу Ланос;
  • Лада Калина;
  • Шевроле Лачетти;
  • Шкода Фабия и пр.

Если звуковой сигнал неожиданно перестал работать, либо показывает явные признаки неисправностей, следует незамедлительно принимать меры.

Автомобилисту следует знать, какие бывают признаки неполадок и основные причины отказа клаксона издавать предупредительные звуковые сигналы.

Симптомы неполадок

Как вообще можно определить, что клаксон не работает или имеет какие-то неисправности? На самом деле предельно просто.

Можно выделить 2 основных признака проблем с автомобильным звуковым сигналом:

  • Сигнал вообще не работает. При нажатии на кнопку водитель, как и другие участники движения, не слышат ровным счетом ничего. Это явный показатель того, что система отказала;
  • Сигнал появляется периодически. Бывает и несколько иная ситуация, когда клаксон срабатывает не при каждом нажатии. То есть один раз нажали, все работает, а при попытке посигналить снова, клаксон замолкает, никакой реакции на нажатие нет. Затем ситуация повторяется.

Снятие, установка и регулировка звукового сигнала

На автомобили Lada Priora устанавливают звуковой сигнал типа 20.3721.

Рис. 10.9 . Схема включения звукового сигнала: 1 – монтажный блок; 2 – выключатель звукового сигнала; 3 – звуковой сигнал; А – к основному блоку предохранителей (F3); В – к блоку управления электронной противоугонной системой, вывод «20»; К8 – реле включения звукового сигнала

Схема включения звукового сигнала показана на рис. 10.9.

Если звучание сигнала стало тише или появился хрип, можно попробовать отрегулировать сигнал регулировочным винтом.

Вам потребуется ключ «на 13».

2. Отсоедините колодку жгута проводов от звукового сигнала. Проверьте контакты сигнала и колодки жгута проводов. Если они окислены, зачистите их.

3. Отверните гайку крепления и снимите звуковой сигнал в сборе с кронштейном.

4. Если чистка контактов не дала результатов, отсоедините провод от клеммы «минус» аккумуляторной батареи и колодку жгута проводов от сигнала.

5. Зажмите в тиски сигнал за кронштейн. Подсоедините провода к аккумуляторной батарее и контактам звукового сигнала («минус» к верхнему контакту сигнала, «плюс» к нижнему).

6. Проворачивая (медленно) с помощью отвертки регулировочный винт, добейтесь громкого и чистого звучания сигнала. Если сделать это не удалось, замените сигнал.

Источник

Снятие и установка заднего фонаря на Приоре

Итак, первым делом открываем крышку багажника, и с внутренней стороны находим специальное технологическое окно на липучке, которое необходимо открыть. Именно через него и можно добраться до креплений фонаря.

Стоит отметить, что изнутри он крепится не на болтах, а при помощи специальных пластиковых винтов, которые фиксируют фонарь к кузову автомобиля. Всего их три штуки, разумеется, что каждую из них необходимо открутить. После этого с наружной стороны отводим фонарь в сторону, что и показано наглядно на фото ниже.

Если необходимо именно замена заднего фонаря, то каждую из ламп стоит вытащить из корпуса фонаря с его задней части. Об этом более подробно ниже.

Замена штатного звукового сигнала в случае поломки

Для начала потребуется подготовить авто к работе, поставив его на стояночный тормоз и выключив зажигание. Затем нужно поднять капот и, вооружившись ключом «на 10», отсоединить минусовую клемму с аккумуляторной батареи. Затем следует демонтировать передний бампер, что лучше осуществлять с помощником, дабы не повредить ЛКП на самом бампере и на крыльях Весты.

По завершении этого, остается отсоединить штекер с проводами от рожка сигнала. Затем можно демонтировать и сам сигнал, кронштейн которого к кузову крепится одной гайкой. Для демонтажа потребуется удлинитель, вороток и головка «на 13».

Сборка осуществляется в обратном порядке – необходимо закрепить сигнал, проинспектировать его работу, поставить с помощником бампер и затянуть клемму на АКБ Весты.
