Распиновка выключателя света приора

Светлый угол – светодиоды • Плафоны салона в Лада Приора

Освещаем наш любимый пепелац

Плафоны салона в Лада Приора

RZ296 » 28 авг 2011, 00:02

Автомобиль- Лада Приора в комплектации Люкс- два светодиодных плафона, спереди- два точечных на 12 мм светодиодах и один общий на 3 пираньях, сзади- только 2 точечных. Спектр, надо отметить, был нейтральным, без заметной синевы. Диоды работали в запредельных, надо полагать, режимах- 30 мА на точечные и непонятно сколько на пираньях (два резистора по 33 Ома, какое падение на диодах- непонятно, я не мерял. Сначала умерла одна из пираний- плафон заморгал. Временно поставил 4 отрезка светодиодной ленты на теплых белых диодах. Потом с разницей в 2 недели заморгали оба задних диода. Заказал 3HP2C, снял плафоны и начал переделывать. От деалекстримовского потолочного светильника на 7 одноваттниках, внедренного в настольную лампу с демонтажом оптики, остались 7 коллиматоров диаметром 20 мм. Очень не хотелось клеить коллиматоры передней плоскостью, но другого варианта не подвернулось, поэтому сделал следующее:сточил под углом выступающие внутрь трубочки корпуса плафона (родные диоды стояли под углом на пластиковых стойках на платах). На фото левый уже спилен. Укрепил на платах по 3 радиатора из листа АМЦП толщиной 2 мм: На платах выводные элементы в районе радиаторов поднял над платами так, чтобы выводы не доходили до обратной поверхности платы. Диоды термоклеем приклеил на радиаторы- по одному на точечные и по 2 на центральные (сзади тоже решил добавить центральный свет):Гасящие резисторы заменил- на точечные 2 последовательно включенных по 47 Ом, на центральные- по два параллельно 100 Ом. Ток через диоды- порядка 100 мА, больше особо и не надо, да и проблем из-за небольшой площади радиаторов не будет. Стабилизаторы ставить не стал из-за того, что штатно реализовано плавное затухание света, да и с таким запасом по току они не нужны. Монтаж обычным МГТФ.На платах около элементов не флюс, а остатки уретанового лака, которым покрыли плату на заводе. Премерзкая в плане ремонта субстанция.Задний светильник подключил к аккумулятору от шуруповерта и закрылся с ним в ванной:С радостью заметил, что на фокусировку приклеивание коллиматоров к корпусу практически не повлияло.Теперь как оно светит в машине:Результат отличный, лучше и желать нечего. На последней фотографии пример того, как светит точечный светильник переднего пассажира. В ногах водителя и переднего пассажира сделана подсветка на лентах теплых белых диодов, включены параллельно соответствующим точечным светильникам. RZ296 Фонарик Сообщений: 26Зарегистрирован: 14 авг 2011, 19:32Откуда: Московская обл., Климовск Благодарил (а): 0 раз. Поблагодарили: 3 раз.

Схема электропроводки автомобиля ВАЗ 2114

Компоненты электропроводки

Блок предохранителей lada largus Однопроводная схема (применяется для всей электропроводки) имеет минусовые выводы потребителя и источника, которые замыкаются на корпусе автомобиля. Корпус ВАЗ 2114 и есть второй соединитель.

Полная схема с электроникой в ВАЗ 2114

Электропроводка включает в себя следующие компоненты:

• Блок-фара.
• Противотуманная фара.
• Индикатор температуры.
• Корпус монтажного блока.
• Электромотор вентилятора в системе охлаждения двигателя.
• Колодка, подключаемая к группе проводки зажигательной системы.
• Включатель подкапотной лампочки.
• Штекер-подключатель электродвигателя заднего дворника.
• Устройства.
• Колодка присоединения сигнала авто.
• Электромотор лобовых дворников.
• Корпус сигнального громкоговорящего устройства (СГУ).
• Индикатор, показывающий объем воды в омывателе для стекол.
• Индикатор режима колодки переднего тормоза.
• Индикатор количества масла.
• Корпус генератора и стартера.
• Устройство включения фар заднего хода.
• Индикатор контрольной лампочки смазки давления.
• Корпус моторедуктора лобового стеклоочистителя.
• Корпус лампочки под капотом.
• Индикатор температуры охладительной жидкости мотора. 2x h16

Предохранители

Фактически всегда проводки ВАЗ 2114 замыкаются на плавкие предохранители. Такие предохранители не защищают лишь схему генератора и устройства подзарядки, механизм включения силового агрегата машины, а также обмотку реле отключения подсветки.

Перед осуществлением замены вышедшего из строя предохранителя электрической цепи, нужно в точности выяснить основания перегрузки проводки, а также ее устранение. Поиск причины будет значительно легче, если предварительно ознакомиться со следующими материалами. Ниже представлен список предохранителей и их цели.

Данные (название предохранителя и защищенная им электрическая цепь) демонстрируют полный список всевозможных предохранителей проводки. Для каждого авто их количество может отличаться.

• Ф1. Схема электропроводки задних противотуманных фар, электромоторы дворников фар, корпус лампочки контроля и его выключения, электромотор жидкости-очистителя фар.
• Ф2. Поворотники и реле поворотников, индикатор аварийной сигнализации, аварийные огни.
• Ф3. Электропроводка лампы, освещающей салон, настроены в зависимости от личных предпочтений владельца машины, подсветка включения зажигания, лампочка багажника автомобиля, индикатор проверки функциональности двигателя, бортовой компьютер, индикатор стоп-сигналов, часы.
• Ф4. Штекер для подключения переносной лампы, штекер, который подключает обогрев кормового и заднего остекления.
• Ф5. Схема подключения СГУ, электромотора пропеллера радиатора, реле вип-сигнала.
• Ф6. Реле включения электроподъемников стекол, цепь подключения электростеклоподъемников. Блок с предохранителями в ВАЗ 2114
• Ф7. Проводка электромотора печки ВАЗ 2114, электромоторы дворников фар и омывателя лобового стекла, цепь прикуривателя, которой освещается бардачок, лампочка, реле подключения обмотки обогревателя кормового остекления.
• Ф8. Схема электропроводки правой противотуманной фары.
• Ф9. Схема левой противотуманной фары.
• Ф10. Электропроводка габаритных огней левого борта, индикатор, который показывает включены ли габаритные огни, цепь подкапотной лампы, подсветка номерных знаков, рычагов отопительной системы и пепельницы, прикуриватель, цепь подсветки включателей.
• Ф11. Габаритные огни расположенные с левого борта.
• Ф12. Правая конструкция ближнего света.
• Ф13. Левая конструкция ближнего света.
• Ф14. Устройство дальнего света и левая лампочка. Она же индикатор перехода на дальний свет.
• Ф15. Правая конструкция дальнего света.
• Ф16. Электропроводка поворотников, реле аварийных огней, реле, отвечающее за состояние ламп в фарах, указатель заднего движения, лампочки сигнализирующие следующее: низкий уровень масла и тормозной жидкости, включен ли стояночный тормоз, низкий заряд аккумуляторов. Также часы, бортовой компьютер и цепь обмотки возбуждения генератора во время запуска силового агрегата автомобиля ВАЗ 2114.

Помимо всех вышеперечисленных предохранителей, которые находятся в монтажном блоке, существует 3 предохранителя. Эти предохранители расположены под журнальной полочкой. Здесь же расположен контроллер и схема реле, при помощи которого выполняется управление силовым агрегатом ВАЗ 2114.

Распиновка щитка приборов ВАЗ 2170 Приора

Разводка щита приборки выполнена в упрощенной версии для облегчения замены и монтажа сменных деталей. Расшифровка подключения проводки на заводских клеммах выглядит так:

• 1 – ЭУР;
• 2 – контролька аварийки;
• 3 – датчик давления масла;
• 4 – световой индикатор включения ручного тормоза;
• 5 – БУ иммобилайзера;
• 6 – БУ подушек безопасности;
• 7 – наружное освещение автомобиля;
• 8-9 – указатели поворота;
• 10 – контроль системы впрыска горючей смеси;
• 11 – отключение ПБ переднего пассажира;
• 12 – индикация замков ремней безопасности;
• 13 – работа тормозной системы;
• 14 – кнопка перезагрузки подрулевого переключателя;
• 15 – индикация расширительного бачка тормозной системы;
• 16 – БУ ABS;
• 17 – выключатель положения дальнего света головного освещения;
• 18 – подсветка приборной доски;
• 19 – масса;
• 20 – прием питания от клеммы АКБ;
• 21 – соединитель замка зажигания;
• 22 – сенсор расхода горючего;
• 23-24 – переключатель режимов БК;
• 25-26 – датчик температуры «за бортом»;
• 27 – остаток топлива в баке;
• 28 – спидометр;
• 29 – индикация температуры антифриза;
• 30 – тахометр;
• 31 – диагностическая клемма;
• 32 – питание от генератора (L).

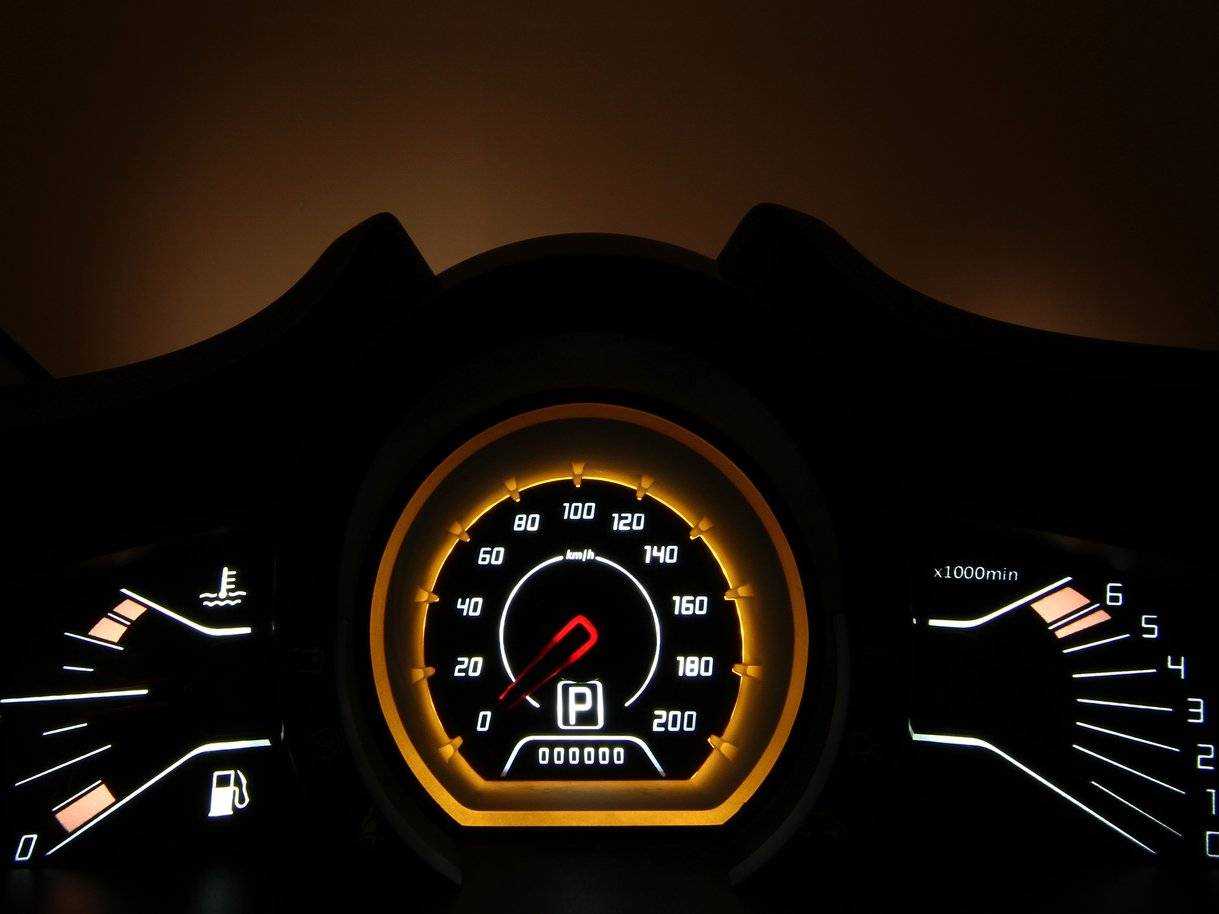

Идеи для тюнинга и доработки щитка

Приборная панель ваз 2110: общая информация по значкам Как можно произвести тюнинг щитка:

1. Вместо стандартного щитка установить более совершенный, с навигатором. В таких устройствах расположение индикаторов и датчиков будет другим — датчики располагаются справа и слева, а посредине находится дисплей навигатора. Такой вариант тюнинга считается одним из наиболее дорогих.
2. Установить готовые или разработать самостоятельно шкалы для датчиков. Для реализации этой идеи нужно будет полностью снимать приборку и разбирать ее, а также отсоединять стрелки от датчиков. Шкалы устанавливаются на имеющиеся датчики и надежно фиксируются.
3. Использование светодиодов в подсветке. Устройство также придется разбирать, но здесь способ более простой. Стрелки снимать не придется, нужно будет просто отключить лампочки на устройстве и демонтировать их, после чего поменять на новые. Если цоколь источников освещения не будет соответствовать, то лампы придется припаивать. Как вариант, вместо лампочек можно припаять светодиодную ленту.
4. Покрасить стрелки и шкалы датчиков приборки люминесцентной краской, но для большего эффекта, опять же, потребуется установить диодные лампы. При такой комбинации приборка будет ярко светиться, но учтите, что реализация этого способа требует внимательности и кропотливости от автовладельца.

Блок управления наружным освещением, подсветкой приборов и направлением пучков света фар Лада Приора

Блок управления наружным освещением и подсветкой приборов расположен на панели приборов, слева от рулевой колонки.

Переключатель наружного освещения 1 имеет три фиксированных положения.

Блок управления наружным освещением, подсветкой приборов и направлением пучков света фар:

1 — переключатель наружного освещения;

2 — регулятор освещения приборов;

3 — регулятор направления пучков света фар;

4 — клавиша выключателя ламп противотуманного света в задних фонарях В крайнем левом положении рукоятки переключателя — наружное освещение выключено. В среднем положении рукоятки — включены лампы габаритного света, подсветки панели приборов и освещения номерного знака. При повороте рукоятки вправо помимо вышеупомянутых ламп включается ближний или дальний свет фар, в зависимости от положения левого подрулевого переключателя.

При включенном габаритном свете, вращая кольцо регулятора 2, можно изменять яркость освещения приборов. Регулятор направления пучков света фар 3 предназначен для регулировки угла наклона пучков света фар в вертикальной плоскости в зависимости от загрузки автомобиля. Совмещение неподвижной метки на корпусе и цифры на кольце переключателя обеспечивает регулировку фар при следующих вариантах загрузки автомобиля:

— водитель и пассажир на переднем сиденье;

1 — водитель и четыре пассажира или водитель и груз в багажном отделении;

1,5 — водитель, четыре пассажира плюс груз в багажном отделении;

3 — водитель и пассажир, полностью загружено багажное отделение.

Лампы противотуманного света в задних фонарях включаются нажатием клавиши 4 при включенном ближнем или дальнем свете фар. При этом в клавише выключателя светится контрольный индикатор желтого света.

Выключается противотуманный свет в задних фонарях повторным нажатием клавиши.

Выключение противотуманного света в задних фонарях происходит автоматически, если ближний или дальний свет фар будет выключен.

Видео по теме «Lada Priora. Блок управления наружным освещением»

Источник

Подключение плафона освещения салона приора

Хочу поделиться с Вами опытом установки плафона подсветки задних пассажиров. Установил из-за нехватки света с плафона водителя. Нередко приходилось пользоваться фонариком для поиска сумки или пакетов, оставленных на заднем сиденье. Оговорюсь, что плафон от приоры «люкс» не слишком яркий, поэтому я позже буду его дорабатывать и обязательно поделюсь опытом. Но пока про саму установку.

Нужно приобрести:— рамку плафона (130 рублей на момент январь 2017г)— плафон подсветки задних пассажиров (400-450руб)— 3 метра провода (толстый провод тут ненужен, т.к. мощность потребления обоих плафонов не превышает 1A)— 3 pin разъем (я не нашел в продаже родной, поэтому использовал компьютерный 4 Pin (уточню позже какой)— 3 pin колодку для подключения к плафону

И поскольку я заменил передний плафон «стандарт» на «люкс», то 3 pin колодки нужно две. Купил одну в пламени за 100 руб (офигеть! за что?!). После чего поискал в закромах и нашел подходящую 3 pin колодку от компьютера. Эта колодка подсоединяется к материнской плате и питает светодиод «Power LED» на корпусе.

Сначала я отрезал колодку подключения родного плафона, т.к. не нашел ответной части к ней.

Замена и ремонт блока управления электропакетом 2170-3763040 Лада Приора

Современные версии автомобилей поставляются на рынок с рестайлинговой версией приборки. Здесь относительно старого поколения появилась навигация и жидкокристаллический дисплей. Установка обновленного щитка требует таких действий.

Существует всего две разновидности обновленных конструкций с CAN шиной и без нее. Нюансом считается то, что версии полностью идентичны по внешнему виду. Для того чтобы узнать какая разновидность подойдет, требуется проверить дату выпуска автомобиля. Машины, произведенные до 06, 2012 не оборудованы подобной технологией.Артикулы новых приборок с навигацией такие:

• 2170-3801010-50 без CAN;
• 2170-3801010-60 с CAN.

Читать далее: Электроусилитель руля на ВАЗ 2107: основные рекомендации Также в комплекте необходимо докупить навигационную антенну и подрулевой переключатель соответствующей конструкции.

Нюансы монтажа

Для версий Лада Калина все приборки не оборудованы CAN модулем. Также и старое поколение Приоры. Здесь монтаж выполняется без переделок и нюансов – достаточно выщелкнуть старую панель, снять клеммы, смонтировать новый комплект на стоковые крепежи. Далее требуется установить на крыше навигационную антенну и подключить ее в соответствующий разъем.

Второй случай – старая панель с CAN блоком, но без навигации заменяется на аналог. Здесь необходимо переставить контактные разъемы штатной проводки с позиции 10-11 на гнезда №28-29. В случае некорректной работы приборов, замененные провода меняются между собой местами.После выполнения ремонта счетчики должны обнулиться.

Контроллер электропакета — это устройство, предназначенное для установки на автомобили ВАЗ 2170 Приора. Оно управляет многими функциями автомобиля, например, такими как поворотники, стеклоподъёмники, подсветка панели приборов, габаритные огни, ближний свет, противотуманные фары, лампа заднего хода, плафон освещения салона, обогрев заднего стекла.

Установлен данный контроллер в центральной, нижней части торпеды над блоком ЭБУ. Для снятия необходимо снять нижние боковины торпеды. Накидным ключом 10 открутить две гайки.

Плата блока управления электропакетом Приора 2170-3763040

Расположение выводов блока управления электропакетом Приора 2170-3763040

Схема блока управления электропакетом Приора 2170-3763040

ПОС — плафон освещения салона ЗПТО — задние противотуманные огни БС — ближний свет ПТФ — противотуманные фары МДВ — модуль двери водителя ПУП — переключатель указателя поворотов ПАС — переключатель аварийной сигнализации ППД — передняя правая дверь ПЛД — передняя левая дверь ЗПД — задняя правая дверь ЗЛД — задняя левая дверь ПС — переключатель стеклоподъемника двери пассажира ПОБ — плафон освещения багажника ЗП — зеркало правое ЗЛ — зеркало левое ГО — габаритные огни УП — указатели поворотов

Дополнительный фонарь сигнала торможения

В дополнительном фонаре сигнала торможения вместо ламп установлены светодиоды. При неисправности светодиодов необходимо заменить фонарь в сборе. Работа показана на автомобиле с кузовом хетчбэк. На автомобиле с кузовом седан фонарь закреплен на полке заднего стекла снизу двумя винтами из багажного отделения.

Для установки дополнительного сигнала торможения могут потребоваться два новых держателя обивки потолка.

1. Подготавливаем автомобиль к выполнению работы.

2. Открыв дверь багажного отделения, шлицевой отверткой с тонким лезвием извлекаем две заглушки из кожуха дополнительного фонаря сигнала торможения.

Через гофрированный шланг кроме проводов фонаря проложена трубка стеклоомывателя заднего стекла. В результате вытянуть провода, а тем более протянуть их вновь вместе с колодкой затруднительно.

6. На колодке помечаем цвета проводов и шилом или отверткой с тонким лезвием освобождаем фиксатор проводов.

7. Вынимаем фиксатор проводов из колодки.

8. Иглой или концом металличес­кой скрепки поджимаем фиксатор наконечника, вынимаем наконеч­ник провода из колодки.

9. Аналогично вынимаем из колодки наконечник второго провода.

10. Извлекаем резиновый уплотнитель из отверстия двери.

11. Вытягиваем провода фонаря из гофрированного шланга.

12. Вытягиваем провода из отвер­стия двери.

13. Торцовым ключом на 8 мм от­ворачиваем две гайки крепления до­полнительного фонаря сигнала тор­можения.

14. Снимаем фонарь дополни­тельного сигнала торможения с ав­томобиля.

Устанавливаем фонарь дополни­тельного сигнала торможения в об­ратной последовательности.

Предуп р еждение!

Подсоединяем провода к колодке с учетом их цвета. Проверить пра­вильность подсоединения можно, ориентируясь по колодке проводов под обивкой: к разъему провода должны подводиться так, чтобы красный провод располагался на­против красного, а черный напро­тив черного.

Расположение предохранителей Приоры под капотом

• F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
• F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
• F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
• F4, F6 (60 А) – предохранители силовой цепи генератора;
• F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Блок реле и предохранителей кондиционера Halla

1. предохранитель цепи питания электровентилятора правого (30 А);
2. предохранитель цепи питания электровентилятора левого (30 А).
3. реле электровентилятора правого;
4. реле дополнительное (последовательного включения электровенти-ляторов левого и правого);
5. реле электровентилятора левого;
6. предохранитель цепи питания электровентилятора отопителя (40 А);
7. предохранитель цепи питания компрессора (15 А);
8. реле электровентилятора отопителя;
9. реле компрессора.

Блок реле и предохранителей кондиционера Panasonic

1. Максимальная скорость вентилятора отопителя
2. Правый вентилятор
3. Реле последовательного включения вентиляторов (низкая скорость)
4. Левый вентилятор
5. Предохранитель левого вентилятора (низкая скорость)
6. Правый вентилятор
7. Вентилятор отопителя
8. Компрессор
9. Вентилятор отопителя
10. Компрессор

Ремонт МУСа

Для ремонта блока управления светом понадобиться лишь небольшие навыки владения паяльником, сам паяльник и припой.

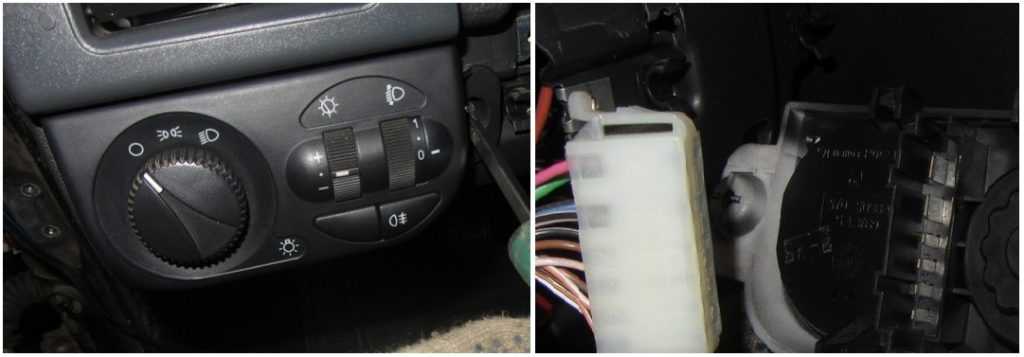

Чтобы отремонтировать блок света его необходимо демонтировать.

Снимаем крышку блока предохранителей, повернув три фиксатора на 90°.

Откручиваем шуруп крепящий МУС вынимаем его и отсоединяем от фишки.

Разборка модуля

Тянем переключатель вверх и снимаем его, затем поддеваем отверткой нижнюю часть переключателя и вынимаем ее.

Аккуратно отгибаем 4 пластиковых фиксатора, будьте осторожны пластик не эластичный и легко ломается.

Снимаем фронтальную крышку МУСа, и вынимаем плату надавливая с обратной стороны на контакты, плата приподнимется. Не прилагайте больших усилий, дабы не повредить плату!

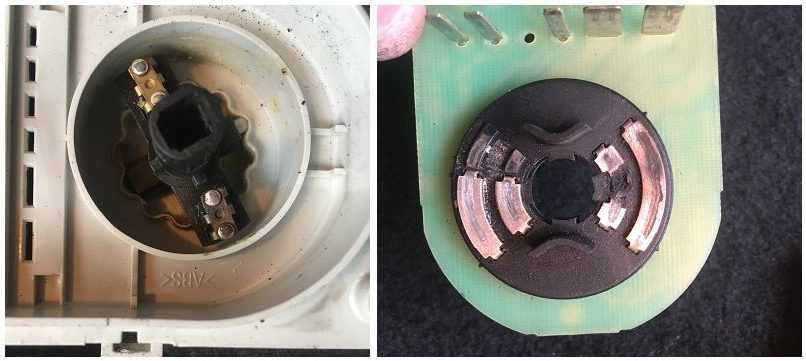

Блок управления светом разобран и можно приступать к пайке. На фото отмечены места, которые больше всего подвержены нагрузки и являются виновниками в неисправности модуля их необходимо пропаять.

После того как контакты будут пропаяны рекомендуется зачистить пятно контактов, надфилем или наждачной бумагой.

После ремонта собираем модуль в обратной последовательности и устанавливаем на место.

Как можно заметить ничего сложного в ремонте блока управления светом нет.

Источник

Инструкция по замене приборки своими руками

Процедура снятия, разборки и замены контрольного щитка может быть проведена своими силами, ничего сложного в этом нет.

Как снять ПП:

1. В первую очередь следует отключить зажигание, после чего отсоединить от питания аккумулятор.
2. Для большего удобства следует снять кожух рулевой колонки, а также демонтировать сам руль.
3. После этого, используя отвертку, необходимо открутить два винтика, которые фиксируют верхнюю часть приборки.
4. Далее, откручивается еще два винта, только теперь снизу.
5. По бокам контрольного щитка расположены еще два винта, их также надо открутить.
6. После этого приборку можно потянуть на себя, но полностью не извлекать. Так как к приборке подключены провода, с обратной стороны нужно отсоединить разъемы, после чего отключить фиксатор.
7. ПП снимается и меняется на новую. Действия по сборке осуществляются в обратном порядке.

Блок предохранителей в салоне ВАЗ-2170, -2171, -2172

Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.

Предохранители в салонном монтажном блоке

F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.

Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.

Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.

F3 (10 А) — дальний свет, правая фара. F4 (10 А) — дальний свет, левая фара. Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.

F5 (10 А) — звуковой сигнал.

Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.

F6 (7.5 А) — ближний свет, левая фара. F7 (7.5 А) — ближний свет, правая фара. При замене ламп будьте внимательны, на ближний и дальний свет стоят отдельные лампы, поэтому их можно легко перепутать. Лампы в фарах повышенной мощности лучше не устанавливать, могут оплавиться отражатели, а нужного эффекта не будет. Большинство проблем с ближним светом фар, которые не устраняются обычными способами, могут быть связаны с модулем управления света (МУС). Реле ближнего света есть только в автомобилях, оборудованных датчиком света, оно расположено на месте реле К1, на большинстве автомобилей этого реле в монтажном блоке нет, цепь ближнего света идёт через блок МУС. Бывает, что в блоке выгорают дорожки, при проблемах лучше заменить его на новый. Если при некорректной работе ближнего света самопроизвольно включаются «дворники», дело скорее всего в блоке управления стеклоочистителем, расположен по центру торпеды, самый верхний блок, рядом с магнитолой, добраться лучше всего из бардачка, либо руками через снятые накладки консоли у ног.

F8 (10 А) — тревожный сигнал. Если не работает сигнал тревоги, проверьте также реле К9.

F9 (25 А) — вентилятор печки.

Если у вас не работает печка ни в одном режиме, дело может быть в регуляторе скоростей работы печки или в двигателе. Проверьте двигатель печки, подав на него напрямую напряжение 12 В. Если не работает, снимите его, откройте крышку и проверьте состояние щёток. Если печка не работает только на первых режимах, а на последнем работает, скорее всего нужно заменить сопротивление отопителя, находится под капотом на улитке вентилятора.

Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.

Opel Astra TURBO RESTYLING › Бортжурнал › Замена ламп освещения салона!

Привет всем читателям моего бортового журнала!))) Сразу понятно, что желтый свет в солоне не о чем… Решил заменить штатные лампы на светодиоды! Поменены они были уже давно, только никак не мог собраться, выбрать время и создать БЖ…))) Купил 5 безцокольных светодиодов для плафонов освещения 4 светодиода для подсветки солнцезащитных козырьков

Затем разобрал фонари. Разборка фонарей проста, все крепления на защелках, аккуратно поддеваем и снимаем…

Центральный светодиод не ставил, т.к свет при открытии двери мне не нужен, да и к этому разъему в будующем будет подключаться подсветка ног и дверей, но об этом с следующем БЖ…)))

Потом все собираем и вот результат:

Центральная секция не горит, горят только крайние секции. Света предостаточно…

Затем переходим к задниму плафону освещения. Разбирается и меняется все точно так же…

Затем переходим к подсветки бардачка. Желтый свет в нем меня тоже не воодушевляет… Поэтому достал фонарь, вытащил старую лампу и вставил новый диод… Чтобы вытащить фонарь необходимо поддеть его плоской отверткой, как бы с внутренней стороны…

Осталось дело за малым, заменить лампы в солнцезащитных козырьках… Как и во всех плафонах предельно проста… Снимается стеклышко, вынимается лампа и ставится диод… Но были некоторые проблеммы, диоды были большим размером чем родные лампы, поэтому их пришлось немного напильником))) К сожилению фото дороботки нет…

Сразу думал, что от диодов будет меньше света, но оказалось ноборот… В целом результатом очень доволен, белый свет намного приятнее!))) Не забываем комментировать и ставить нравится!))) Если конечно нравится!))) Всем спасибо за внимание!)))

Цена вопроса: 500 ₽ Пробег: 1000 км

Тюнинг приборного щитка

Автомобили обычно выпускаются в больших количествах. Конечно, Приора — качественное авто, но на дорогах таких машин довольно много. Чтобы улучшить внешность и характеристики таких машин, как Лада Приора, используют тюнинг.
Английское слово «тюнинг» означает «настройка». Какие варианты модели возможны? Если есть исполнители и деньги, можно сделать любой тюнинг Лада Приора.

Тюнинговая панель авто

Последовательность действий при тюнинге подсветки на панели приборов Лада Приора.

1. Для начала нужно снять панель, затем открутить все крепления.
2. Разобрать панель приборов и снять стрелки, подкладывая под них банковскую карточку, чтобы не поцарапать панель.
3. Снять накладку панели, отделив ее от основания из оргстекла.
4. При изменении цвета подсветки панели приборов с зеленого на белый нужно удалить ножом зеленое напыление. Потом берем полиэтиленовый пакет и вырезаем из него кусочек нужного цвета. Он наклеивается на накладку панели приборов с задней стороны.
5. Для ровной подсветки обыкновенные лампочки не подходят, поэтому устанавливаем светодиоды. Светодиодную ленту клеем по периметру шкалы. Наклеенные кусочки ленты соединяются тоненькими проводками. Выводится питание.
6. Следующим этапом будет разборка дисплея. С него убирается светофильтр или меняется на любой другой, если подсветка нужна не белая, а другого цвета.
7. Установка стрелок назад на панель приборов.

Торпеда автомобиля Лада Приора

Приборная панель на машине Лада Приора имеет улучшенные характеристики по сравнению с предыдущими моделями отечественного автопрома. При ее создании был использован пластик класса «soft look», который внешне схож с хорошей кожей и устойчив к царапинам. Такой же материал, помимо приборной панели, стоит на верхних накладках обивок дверей. Новая панель приборов Лада в комплектации «люкс» может иметь ряд деталей, декорированных черным лаком.

Панель на Приоре имеет большой дисплей с сенсорным управлением, на который выводится вспомогательная и внешняя информация, в частности: экран навигации, настройки от мультимедийной системы, параметры от маршрутного компьютера и др. Эксперты отмечают, что компьютер панели приборов максимально адаптирован для российских пользователей, т. к. передача информации производится на русском языке.

• Блок от управления освещением приборов и наружным освещением.
• Переключатель звукового сигнала.
• Переключатель указателей поворотников и света фар.
• Рычаг для омывателя стекол и очистителя.

Также на панели приборов есть замок зажигания, который объединен с противоугонным устройством. На Ладе Приора он имеет три положения. Кроме того, панель приборов содержит такие кнопки и механизмы, как выключатель от обогрева на заднем стекле, часы, выключатель сигнализации, крышка от вещевого ящика, гнездо для магнитофона, пепельница, блок управления вентилятором и др.

Тюнинг для приборной панели (торпеды) можно выполнить своими руками, если есть желание изменить подсветку для приборов. В этом случае должно быть произведено снятие панели. Ответ на вопрос: «Как снять панель?» достаточно прост — с помощью отвертки. Затем откручиваем винты крепления, разбираем панель, снимаем стрелки (можно с помощью ножа, подложив на циферблат картонку), отделяем накладку от оргстекла.
