Какие имеет автомобиль ГАЗ-330210 технические характеристики? Под капотом этого грузовика был стандартный движок от «Волги». Причем в 90-х он не претерпел никаких изменений, хотя инженеры знали, что машина будет работать в режиме повышенных нагрузок. Так, сильно страдает сцепление. Ведь оно рассчитано на легковые «волговские» две тонны. А здесь, помимо снаряженной массы в 2200, в автомобиль грузят еще полторы тонны. Поэтому даже в режиме «без перегрузов» ресурс диска сцепления составляет не больше 20 тысяч. Сам объем двигателя не изменился – все те же 2,4 литра.

Мощность ЗМЗ 402 (а именно этот мотор ставили на «Волгу» и автомобиль ГАЗ-330210) составляла 90 лошадиных сил. Естественно, ни о каких тяговых характеристиках говорить не приходится. Ввиду малой мощности под сильной нагрузкой работал не только диск сцепления, но и сам двигатель. В итоге расход топлива составлял порядка 20 литров. В связи с этим почти все «ГАЗели» сейчас оснащаются газобаллонным оборудованием. Встречается ГБО второго и четвертого поколения, пропан либо метан. Последний требует установки нескольких баллонов, что сильно влияет на снаряженную массу авто. Со временем линейку пополнили более мощные моторы ЗМЗ-406 (карбюраторный) и 405 (инжектор, на 152 силы). С выходом линейки «Бизнес» машины стали оснащаться и дизельными агрегатами «Камминз», которые имели достаточную тягу и крутящий момент, доступный уже с холостых оборотов (что свойственно только для дизелей). Ввиду низкой технологичности мотора некоторые владельцы устанавливали моторы с «Форд Транзит» на ГАЗ-330210. Характеристики разгона и крутящий момент заметно вырастали. Самого подкапотного пространства достаточно, чтобы установить сюда немецкий мотор. Были случаи, когда вместо 402-го двигателя ставили агрегат со «Спринтера». Однако это уже единичные случаи. Также автомобилисты отмечают маленький ресурс мотора. В режиме постоянных нагрузок он требует капитального ремонта уже через 300 тысяч километров.

ГАЗель до 2009. Руководство по ремонту, техническому обслуживанию и эксплуатации

скачайте книгу по ремонту ГАЗ 2705 — 3302 — Газель бесплатно и используйте ее на любом устройстве

формат pdf, размер 40.8 Mb

О книге : Руководство ГАЗель. Издание 2012 года. Формат книги : файл pdf в архиве zip Страниц : 322 Язык : Русский Размер : 38.6 мб Скачивание : бесплатно, без ограничений и паролей

Книга из серии полноцветных иллюстрированных руководств по ремонту автомобилей ГАЗель своими силами. В руководстве приведены особенности конструкции узлов и систем автомобиля ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателями УМЗ-4215.10, УМЗ-4216.10, ЗМЗ-4025, ЗМЗ-4026, ЗМЗ-4061, ЗМЗ-4063 и ЗМЗ-40522.

Подробно описаны основные неисправности, их причины и способы устранения. Процессы разборки и ремонта проиллюстрированы и снабжены комментариями. Отдельный раздел посвящен ремонту модернизированной ГАЗели, тормозной системы с АБС и двигателя ЗМЗ-40522.

В приложениях представлены инструменты, смазочные материалы и эксплуатационные жидкости, манжетные уплотнения, подшипники, моменты затяжки резьбовых соединений, лампы, а также схемы электрооборудования.

Автомобили семейства ГАЗель ГАЗ-3302 и ГАЗ-2705.

Автомобили семейства ГАЗель грузовые, грузопассажирские и пассажирские автобусы, двухосные со сдвоенными колесами задней оси, рамной конструкции, с кабиной полукапотного типа. Двигатель расположен в передней части кабины продольно. Привод осуществляется на задние или на все колеса автомобиля.

Автомобили ГАЗ-3302, ГАЗ-33021 и ГАЗ-33027 имеют трехместную кабину и бортовой кузов. У ГАЗ-33023 и ГАЗ-330273 шестиместная кабина и бортовой укороченный кузов. Базовая модель ГАЗ-3302 выпускаемая с июля 1994 года представляет собой автомобиль с цельнометаллической двухдверной кабиной и металлической бортовой платформой (внутренние размеры 3060x1945x380 мм) с откидными боковыми и задним бортами.

На грузовой платформе можно разместить груз массой до 1500 кг. Высота пола платформы всего 1 метр, что существенно облегчает погрузку. От атмосферных осадков груз защищен тентом. На базе этой модели изготовляют шасси ГАЗ-330202, предназначенное для установки удлиненной платформы для перевозки негабаритных грузов или специального оборудования.

Автомобили ГАЗ-2705 и ГАЗ-27057 имеют цельнометаллический закрытый кузов с трех или семиместной кабиной. ГАЗ-2705 выпуска с декабря 1995 года — базовая модель среди фургонов, ее грузоподъемность 1350 кг. Цельнометаллический кузов этой модели четырехдверный. Погрузка еще более облегчена по сравнению с грузовыми моделями, так как высота пола грузового отделения составляет 725 мм, а загружать фургон, помимо распашных, задних, дверей, можно и через сдвижную боковую дверь.

Автобусы на шасси автомобилей ГАЗель имеют 8–13 пассажирских мест в зависимости от модификации. С января 2003 года весь модельный ряд автомобилей комплектуется кузовами (кабинами) с измененной передней частью.

Имея при себе руководство по эксплуатации Газель, даже не самому опытному водителю будет легко справиться с любой ситуацией, а эксплуатация средства будет длительной и легкой. Проверенная временем, неприхотливая и недорогая машина имеет свои достоинства и недостатки. Поломки и выходы из строя также случаются. Ремонт грузовика Газель 3302 (самой популярной машины данного семейства) нетрудно проводить в полевых условиях, к тому же запчасти для машины стоят не очень дорого, и их можно купить во всех специализированных магазинах.

Регламент обслуживания ЗМЗ 406 2,3 л/100 л. с

Согласно требованиям производителя, обслуживается двигатель ЗМЗ 406 в следующем порядке:

осмотр цепи ГРМ через 30000 пробега, замена через 100000 км;
замена масла и фильтра после 10000 км;
замена ОЖ примерно раз в два года или 30000 пробега;
подзарядка аккумулятора каждую осень, замена после 50000 км;
свечи зажигания хватают на 60000 пробега;
фильтр топливный приходит в негодность после 30000 км, воздушный – 20000 км;
катушки зажигания выходят из строя после 50000 пробега.

Производитель рекомендует использовать для движков качественную смазку, чтобы исправно работали гидрокомпенсаторы и маслонасос. Изначально система охлаждения имеет слабые места – радиатор и термостат. Все навесное оборудование высокоресурсное, за исключением помпы, полимерный ротор которой служит около 30000 км. Из-за большого веса мотора своими руками произвести капремонт очень сложно в гараже без тельфера.

Другие проблемы мотора

Отзывы отмечают, что главная проблема 402-го Заволжского двигателя заключалась в масложорстве. Причина – плохое качество сальника коленвала. После двух с половиной тысяч оборотов он не справлялся с давлением и начинал пропускать смазку. Еще одна проблема связана со впуском. Смесь от карбюратора часто подавалась неравномерно, из-за чего мотор начинал дергаться, вибрировать и троить.

Следующая проблема, о которой не раз говорили автовладельцы, это стук двигателя. Причина тому – неотрегулированные клапана. Каждые 15 тысяч приходилось вручную регулировать зазор. А так как ГАЗ-330210 – автомобиль коммерческий, то этот пробег наступал очень быстро. Некоторые устанавливают гидрокомпенсаторы с новых моторов на 402-й. Но опять же это дополнительный труд и денежные затраты.

Внешность

Внешность и размеры этой модели довольно компактны. Грузовик получился очень маневренным и отлично подходящим под отечественные дороги и города с узкими подъездами к складам, магазинам и прочим инфраструктурным объектам.

Автомобиль ГАЗ-33021 является модификацией большого семейства 3302. Дизайн кузова здесь отличается улучшенными аэродинамическими характеристиками, которые характерны для всей серии. Кабина выполнена из цельного металла. Остекление ее панорамного типа и довольно большое. Бампер был изготовлен из пластика и отличался практичностью. Первое время «ГАЗели» выпускались с довольно невзрачной радиаторной решеткой и простыми фарами прямоугольной формы. Однако затем их заменили на более подходящие ко времени элементы. Так, фары получили более каплевидную форму.

Салон

Внутренняя часть отделана просто и без изысков. Классическая панель приборов со шкалами спидометра и тахометра, бардачок по центру и ровная панель со стороны пассажира. Кстати, бардачок на старых «ГАЗелях» выполнен довольно качественно.

На новых авто (2003+) крышку буквально «ведет» из-за отсутствия жесткости на пластике. Также внизу старой «ГАЗели» есть еще один бардачок, правда, он без крышки. Позже он все-таки ее получил (в 2003 году). Руль довольно узнаваемый. Кто-то скажет «да это же ГАЗоновский руль», и будут правы.

Да, в «малотоннажку» установили именно его, без изменений в толщине и диаметре. Отзывы владельцев говорят, что он очень неудобный. Часто можно увидеть картину, когда на ГАЗ-330210 1996 года ставят иномарочный руль (например, четырехспицевый от «Ауди»). Сиденья такие же, как и у второго поколения «ГАЗелек» (с каплевидными фарами). Позже они приобрели подлокотники (на моделях «Некст»). Еще один недостаток – качество пластика приборной панели. Он на старых «ГАЗелях» сильно затирается. На новых моделях эту проблему устранили. Сам пластик, на удивление, не гремит. Однако сильно слышен рокот мотора. Очень мало свободного пространства, особенно для ног. С появлением новой «европанели» этот недуг частично устранен. Но ширина кабины осталась прежней

Эту проблему приняли во внимание лишь при разработке «Некстов». Так, ширина кабин прибавилась на 10 сантиметров

Внешность

Плюсы и минусы

Отрицательной особенностью силового привода ЗМЗ 406 является низкое качество литья и неудачные технические решения:

высокий расход масла вследствие недоработанной конструкции колец;
низкий ресурс ГРМ привода из-за натяжителя, разборной блок-звезды и громоздкой конструкции в целом.

Расход топлива высокий, но это характерно для большинства моторов грузовиков.

Зато снижены вибрации, головка блока цилиндров не откручивается при эксплуатации, прокладку не нужно постоянно менять, а гайки протягивать. Ремонтопригодность всех узлов высокая, сама конструкция надежная и простая. Пользователь избавлен от необходимости через каждые 20000 пробега регулировать зазоры клапанов.

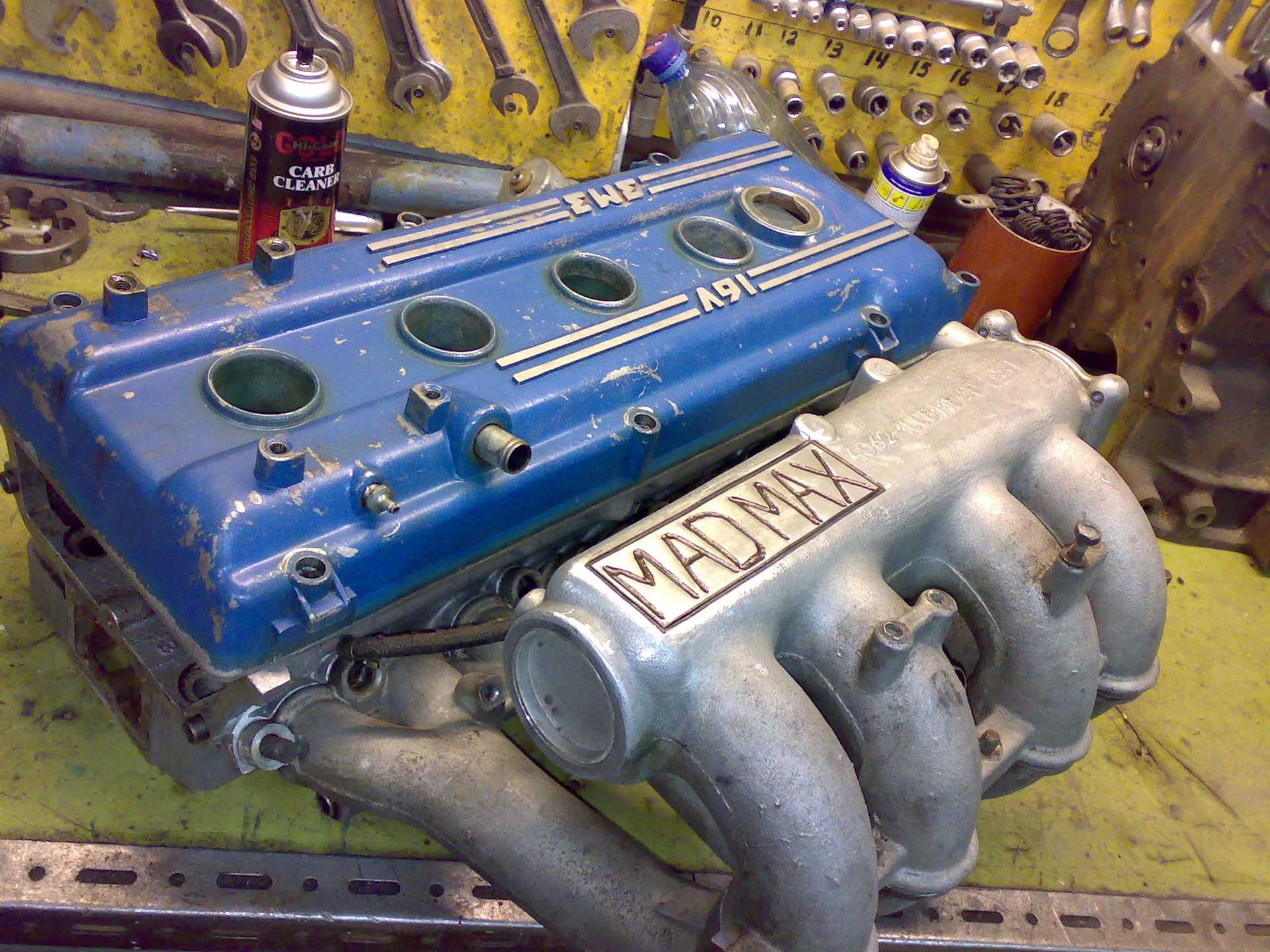

Впускной коллектор инжектор

Греется ли?

И последняя, не менее распространенная проблема – это перегрев двигателя. Часто на дорогах (в летнее время) можно заметить старые «ГАЗели» с пластиковой бутылкой под капотом. Некоторые водители уверены, что так в мотор будет поступать больше холодного воздуха. Однако на самом деле проблема решается установкой более объемного, трехсекционного радиатора и увеличенной крыльчатки вентилятора охлаждения (11 лопастей заместо 6). Почему бы это все не установить на заводе, остается вопросом для многих «газелистов». Но даже при всем этом мотор был склонен к перегреву. Чтобы эту проблему исключить, требуется регулярно прогонять с системы воздух. Так называемая пробка часто образовывается возле термостата. Чтобы удалить ее, машину ставят под уклоном и открывают крышку расширительного бачка. Воздух должен уйти из системы.

Технические характеристики

Передняя и задняя подвески

Каждая подвеска состоит из рессор, гидравлических амортизаторов и моста. Основные способы крепления: гайки и стремянки, которые могут сдвигаться и ослабляться при определенных обстоятельствах. Руководство по ремонту и обслуживанию предусматривает регулярное затягивание этих деталей. В противном случае мост ослабевает, и вследствие этого ломается центральный болт, скрепляющий рессоры.

Задняя рессора Газели

Последний этап: автомобиль поднимают на достаточную высоту, чтобы рессора вышла из кронштейна передним краем, а задний вышел из серьги. Обратную установку нужно совершать по схожей системе. Руководство по ремонту содержит полное описание этого процесса. Короткий конец рессоры обращают вперед при полном выпрямлении. Рессора должна войти передним краем в кронштейн, а задним в конец серьги. К переднему концу прикручивают 2 конические шайбы и 1 плоскую. В завершение болты скрепляют гайками у кронштейна и серьги рессоры. В случае крайней необходимости на Газель можно временно установить рессору от автомобилей Волга и УАЗ. Делают это на максимально короткий срок, пока не будет произведен полноценный ремонт. Поломки ходовых частей Газели происходят, если эксплуатация средства проводится не по правилам. Во избежание повреждений следует соблюдать простые, но важные правила:

Не подвергать автомобиль перегрузкам и соблюдать допустимый вес.
Соблюдать аккуратность в процессе вождения при перевозке грузов.
Надежно прикреплять тяжелый груз веревками и ремнями.

Руководство по ремонту Газель ГАЗ 2705

Общая информация об автомобиле.

Автофургоны семейства «ГАЗель» отличает современный дизайн, высокие ходовые качества, отличная маневренность, большой объем грузового отсека, комфортабельная кабина. Цельнометаллический кузов обеспечивает надежную сохранность груза. Долговечность кузова достигается применением современного оборудования для его сварки и окраски. Рамная конструкция придает машине дополнительную прочность и надежность.

Фургон ГАЗ-2705, как и грузовая «ГАЗель», — родоначальник обширного семейства, куда входят грузопассажирские и полноприводные модификации. Автомобиль со всеми ведущими колесами ГАЗ-27057, который рассчитан на езду по плохим дорогам и бездорожью, наверняка вызовет интерес у селян и жителей малых городов.

Базовый фургон ГАЗ-2705 имеет грузоподъемность 1350 килограммов. Объем его грузового отсека — 9 кубических метров. По сравнению с базовым грузовиком, фургон имеет меньшую погрузочную высоту — всего 725 миллиметров. Доступ в кузов осуществляется через распашные задние или широкую сдвижную боковую дверь, так что процесс погрузки в ГАЗ-2705 значительно облегчен.

Для любого фургона предлагается две модели бензиновых двигателей мощностью до 110 лошадиных сил. К тому же, каждый двигатель имеет модификации, рассчитанные на низкооктановый бензин. Создав семейство цельнометаллических фургонов «ГАЗель», ГАЗ значительно расширил гамму моделей. Принцип — дать покупателю возможность выбора наиболее подходящей ему модификации — соблюдается неукоснительно.

ГАЗ-2705 «ГАЗель» является классическим цельнометаллическим фургоном, который широко применятся многими компаниями для перевозки товаров, оборудования и других грузов. Большой объем фургона (9 куб. метров) позволяет также разместить в нем небольшую передвижную лабораторию или мастерскую.

Фургон ГАЗ-2705 имеет рамную конструкцию, которая придает ему большую прочность. В кабине могут разместиться три человека, при этом им обеспечен достаточно высокий уровень комфорта.

Но главные качества ГАЗ-2705 – это, конечно, надежность и ремонтопригодность при сравнительно невысокой цене. Именно поэтому эти автомобили успешно используются во многих городах России более десяти лет.

Там, где важна высокая проходимость, имеет смысл использовать полноприводную модификацию ГАЗ-2705 несмотря на то, что она имеет несколько меньшую грузоподъемность – 1130 кг вместо 1350 в базовой модели.

Источник

Греется ли?

Регламент обслуживания ЗМЗ 406 2,3 л/100 л. с

Согласно требованиям производителя, обслуживается двигатель ЗМЗ 406 в следующем порядке:

осмотр цепи ГРМ через 30000 пробега, замена через 100000 км;
замена масла и фильтра после 10000 км;
замена ОЖ примерно раз в два года или 30000 пробега;
подзарядка аккумулятора каждую осень, замена после 50000 км;
свечи зажигания хватают на 60000 пробега;
фильтр топливный приходит в негодность после 30000 км, воздушный – 20000 км;
катушки зажигания выходят из строя после 50000 пробега.

О цене

На данный момент стоимость автомобилей ГАЗ-330210 90-х годов выпуска составляет от 45 до 180 тысяч рублей. Цена сильно зависит от состояния.

Стоит ли покупать этот автомобиль сейчас? Опытные автомобилисты не советуют брать эту машину для коммерческих целей. Данный мотор имеет множество недоработок, да и сам кузов и кабина довольно «уставшие» за это время. Для регулярных грузоперевозок необходимо брать авто возрастом не более 10 лет. Сейчас под эту планку попадают «ГАЗели Бизнес». Цена их – 300-400 тысяч. Пускай и немного дороже, но эти машины не будут постоянно ремонтироваться и принесут вам прибыль.

Итак, мы выяснили, что собой являет отечественный малотоннажный грузовик «ГАЗель»-330210.

Перечень модификаций ДВС

Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.

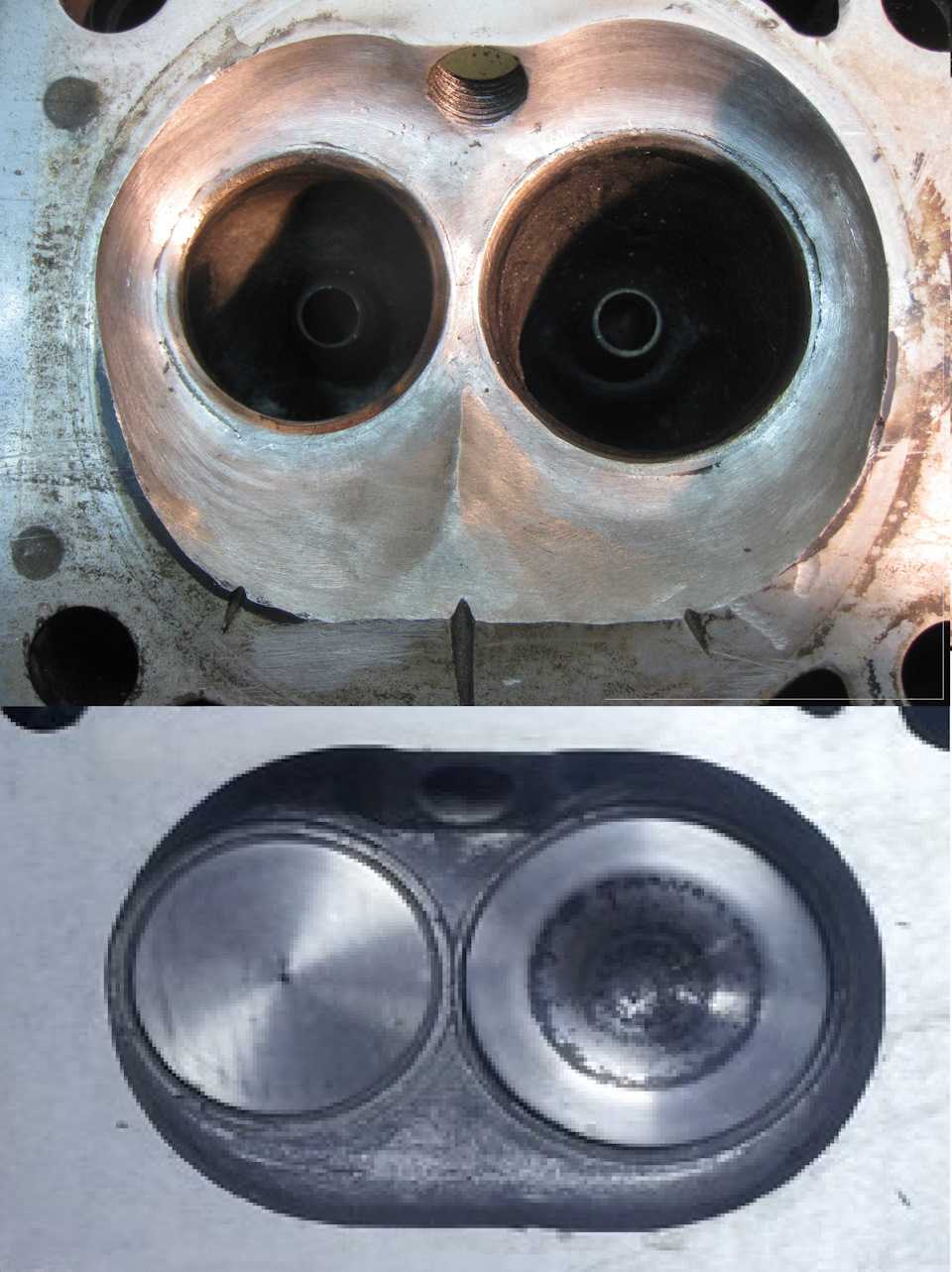

Версии мотора ЗМЗ 406 отличаются камерами сгорания

С моторами 4061 и 4063 произведена обратная модернизация:

снижена мощность и крутящий момент;
обороты ХХ стали 750 мин-1 вместо 800 мин-1;
максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.

Модификации

Наиболее интересные модели выпускаемые Горьковским автомобильным заводом.

ГАЗ-3302

Общее и ведущее число колес: 4 х 2.
Радиус поворота автомобиля: 5,5 м.
Размер колес: 175 R16 и 185/175 R16.
Длина машины, мм: 5 480/5 140.
Междуосевое расстояние: 2 900 мм.
Ширина колеи, мм (спереди/сзади): 1 700/1 560.
Клиренс, мм: 170.
Свес, мм (передний/задний): 1030; 1 550/1 210.
Площадка для погрузки, мм (длина, внутри): 3 056.
Площадка для погрузки, мм (борт/тент) (высота, внутри): 380/1 565.
Высота погрузки, мм: 960.

ГАЗ-33027

Общее и ведущее число колес: 4 х 2.
Радиус поворота автомобиля: 7,5 м.
Размер колес: 195 R16 и 185/175 R16.
Длина машины, мм: 5 480/5 140.
Междуосевое расстояние, мм: 2900.
Ширина колеи, мм (спереди/сзади): 1 720/1 560.
Клиренс, мм: 190.
Свес, мм (передний/задний): 1 030; 1 550/1 210.
Общее и ведущее число колес: 4 х 2.
Площадка для погрузки, мм (длина, внутри): 3 056.
Площадка для погрузки, мм (борт/тент) (высота, внутри): 380/1 565.
Высота погрузки, мм: 1 060.

ГАЗ-330202

Радиус поворота автомобиля: 6,7 м.
Размер колес: 175 R16 и 185/175 R16.
Длина машины, мм: 6 616/6 130.
Междуосевое расстояние, мм: 3500.
Ширина колеи, мм (спереди/сзади): 1 700/1 560.
Клиренс, мм: 170. Свес, мм (передний/задний): 1 030; 2 086/1 600.
Площадка для погрузки, мм (длина, внутри): 4 166.
Площадка для погрузки, мм (борт/тент) (высота, внутри): 380/5 140.
Высота погрузки, мм: 960.

Еще одна популярная модель – ГАЗ-3302 244, технические характеристики которой схожи с 330202.

Салон

Другие проблемы мотора

Перечень модификаций ДВС

Версии мотора ЗМЗ 406 отличаются камерами сгорания

С моторами 4061 и 4063 произведена обратная модернизация:

снижена мощность и крутящий момент;
обороты ХХ стали 750 мин-1 вместо 800 мин-1;
максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.

Выявление и устранение поломки

Вот несколько примеров неисправностей на ГАЗ 2705 и вариантов решения проблем:

Схема устройства переднего моста Газ 2705

По большей части ремонт не выглядит сложным: извлек поврежденную деталь — заменил на аналогичную или рекомендованную.

Не забывайте советоваться с коллегами-автомобилистами, которые также водят Газели, они могут порекомендовать, как лучше справляться с той или иной проблемой. Купить детали для починки можно на рынке и в автомагазинах. Цена на комплект из амортизатора, нескольких листов рессор и подшипник ступицы составит порядка 4-4,5 тыс. рублей.

Новые амортизаторы для Газ 2705
