Неисправности электрооборудования автомобилей (стр. 1 из 3)

Доработка и замена дворников своими руками

Доработку дворников выполняют, если не удовлетворяет, как они работают. Доработка заключается в увеличении их скорости, в улучшении прижатия резинок к стеклу.

Фотогалерея «Замена щеток очистителя стекол»

Процедура замены выполняется поэтапно:

Сначала отводится нижний рычаг от стекла.
Далее находим пробку, которая удерживает лезвие. Нажав на нее, снимаем отработанную щетку.
При замене резинок, следует следить за тем, чтобы держатели не ударили по стеклу и не разбили его. Можно обмотать их тряпками или полотенцем.
На следующем этапе устанавливается щетка

Она вставляется в держатель, осторожно поворачивая деталь нужно сделать так, чтобы крючок встал на место.
Далее нужно закрепить крючок, и вернуть рычаг в базовое положение.

Ремкомплекты генератора

Чтобы устранить указанные неисправности генератора, понадобится провести ремонт. Начиная поиск ремкомплекта генератора в интернете, стоит приготовиться к разочарованию — предлагаемые комплекты, как правило, содержат шайбы, болты и гайки. А вернуть генератору работоспособность порой можно только заменой — щеток, диодного моста, регулятора… Поэтому храбрец, решившийся на ремонт, составляет индивидуальный ремкомплект из тех деталей, которые подходят к его генератору. Выглядит это примерно так, как показывают таблице ниже, на примере пары генераторов для ВАЗ 2110 и Форд Фокус 2.

Функции электрических систем автомобиля


Схема проводки Газель 405 с двигателем семейства ЗМЗ

В любом современном автомобиле электропроводка служит для передачи сигналов к исполнительным устройствам и электронным компонентам. Соответственно, что в зависимости от функциональности транспортного средства и его технических особенностей, электропроводка имеет свои уникальные особенности.

Например, схема проводки на Газель разных модификаций отличается из-за разного расположения тех или иных электронных компонентов в автомобиле, вызванного использованием разных систем:

  1. Карбюраторные версии силового агрегата предусматривают свою собственную независимую систему зажигания;
  2. В инжекторных версиях моторов система зажигания функционирует совместно с системой впрыска топлива.

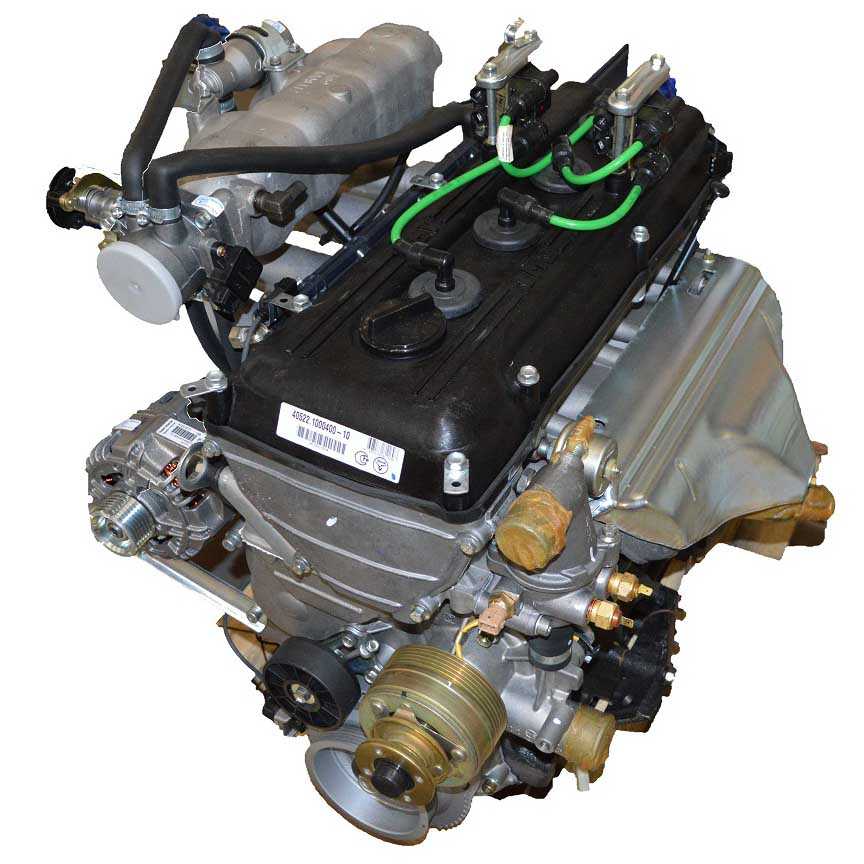

Инжекторный двигатель ЗМЗ-405.22

Виды силовых агрегатов

Горьковский автозавод, освоивший выпуск автомобилей «Газель», которые впервые вывел на автомобильный рынок в 1994 году, вначале имел двух поставщиков силовых агрегатов:

  1. Ульяновский моторный завод поставлял силовые агрегаты семейства УМЗ (карбюраторные);
  2. Заволжский моторный завод, поставлявший семейство карбюраторных и инжекторных двигателей ЗМЗ.

Это особенность отечественного автопрома, которая заключалась в унификации линейки бензиновых силовых агрегатов для Газели с легковыми автомобилями Волга производства завода ГАЗ и внедорожниками УАЗ Ульяновского автозавода, на протяжении всего времени их производства, однако схема проводки была переработана под грузовую версию.

Автомобили с такими двигателями получили в среде автомобилистов собственные имена – Газель 421 (от двигателя УМЗ-4216), Газель 405 (от двигателей семейства ЗМЗ-40522.10 и 40524) и другие.

Соответственно, что разные системы управления работой двигателя требовали иной системы электропроводки:

  1. Инжекторные силовые агрегаты как более требовательные к системе воспламенения горючей смеси, наделены компонентами электронного зажигания, системой управления впрыском топлива, работоспособность которых зависит от качества топлива;
  2. Карбюраторные версии двигателя более традиционны, однако имеют свои конструктивные особенности, соответственно, электропроводка газели в моторном отсеке выполнена несколько иначе.

В 2001 году в списке модификаций появилась дизельная версия мотора семейства Горьковского автозавода (ГАЗ), которая стала предлагаться для комплектации автомобиля.

На такую Газель электропроводка также требовалась с видоизмененными характеристиками (более мощные стартер, генератор и АКБ).

Экологические требования

Приступив к выпуску автомобиля Газель, автопроизводитель использовал имеющиеся наработки схем электропроводки, в частности двигатель ЗМЗ 402, которым комплектовались автомобили семейства Волга. Естественно, что о соответствии экологическим нормативам в те годы речи не шло.

Экологический стандарт Евро 2, который появился в странах Западной Европы в 1995 году, и регулирующий содержание вредных веществ в выхлопных газах, постепенно вынуждал и отечественных автопроизводителей видоизменять конфигурацию силовых агрегатов:

  1. Модернизация имеющихся двигателей внутреннего сгорания путем установки электронного впрыска топлива (инжекторная система);
  2. Выпуск многоклапанных двигателей (16 вместо 8-ми) позволил оснастить силовой агрегат более современной электронной системой зажигания и питания.


Модификации силовых агрегатов на Газель и их соответствие экологическим нормативам за все годы выпуска

Дополнительные меры, предпринимаемые на законодательном уровне в виде введения сертификационных требований, способствовали появлению у семейства Газелей новых силовых агрегатов, соответствующих нормам Евро-3. С 2008 года ними стали:

  1. ЗМЗ-40524.10;
  2. УМЗ-4216.

Соответственно, что и проводка на Газель 405 двигатель которой соответствовал нормам Евро-3, также как и 421-й мотор, была основательно переработана с учетом возросшей функциональности и технических особенностей работы силовых агрегатов.

Как элементарно и быстро установить замок и другие элементы системы зажигания на Газели?

Принцип работы системы зажигания Газели

Для начала рассмотрим принцип работы СЗ Газель 402 двигатель. В данном случае речь идет о любых моделях этого авто — как с 406 мотором, так и о 5-местных Газелях. Принцип функционирования СЗ кроется в накоплении и дальнейшем преобразовании низковольтного напряжения в высоковольтное с помощью катушки после того. После преобразования катушка осуществляет передачу и распределение высоковольтного напряжения на свечи системы. Сами свечи используются для образования искры, которая, в свою очередь, необходима для возгорания топливовоздушной смеси в цилиндрах.

Основные этапы работы СЗ:

  • накопление низковольтного заряда;
  • преобразование его в высоковольтный;
  • распределение импульса по соответствующим свечам в определенном порядке;
  • создание искры на электродах свечей;
  • возгорание горючей смеси.

Распиновка контактов замка зажигания Газели

Порядок зажигания

Схема подключения цилиндров на Газели, то есть сам порядок их активации, для двигателя 406 следующая:

  • сначала смесь воспламеняется в первом цилиндре;
  • затем икра подается на третий;
  • после этого — на четвертый цилиндр;
  • последним в работу вступает второй цилиндр.

Основные элементы СЗ

Вкратце об основных компонентах СЗ:

  • модуль зажигания, включающий в себя несколько катушек;
  • коммутаторное устройство;
  • распределительный механизм;
  • свечи;
  • свечные наконечники;
  • элементы соединения свечей с катушкой — высоковольтные кабеля.

Замена и ремонт замка

Если при попытке включения ключа в замке ничего не происходит, то есть двигатель не запускается, возможно, проблема кроется в плохом соединении контактов. Такой замок можно попытаться отремонтировать, если это не поможет, то устройство придется менять (автор видео — Сергей Вишняков).

Замена контактной группы

Такая задача выполняется следующим образом:

  1. Сначала нужно отключить аккумуляторную батарею, для этого сбросьте с нее отрицательную клемму. Далее производится демонтаж защитной накладки рулевой колонки. Используя отвертку с плоским наконечником, вам нужно будет выкрутить два болта, которые крепят этот кожух.
  2. Сделав это, можно демонтировать верхнюю часть накладки.
  3. Далее, рулевая колонка переводится в крайнее верхнее положение. Вам нужно будет немного отклонить верхнюю часть накладки на себя, пока креплений этой части кожуха не выйдет из прорези.
  4. Затем производится демонтаж накладки, ее необходимо сместить вверх.
  5. При помощи отвертки с плоским наконечником вам нужно будет выкрутить два болтика, который фиксируют контактную часть замка. Затем контактная составляющая извлекается и меняется на новую, дальнейшая сборка производится в обратной последовательности.

Меняем замок

Чтобы полностью поменять замок, сделайте следующее:

  1. Как и в предыдущем случае, сначала нужно демонтировать защитный кожух.
  2. Хомут демонтировать не удастся, поскольку штатные гайки не имеют граней, поэтому его нужно разрезать, к примеру, болгаркой. Будьте осторожны, чтобы не повредить трубу рулевой колонки.
  3. Далее, нужно будет отключить рулевую колонку — это делается для того, чтобы дальнейшая процедура замены была более удобной. Сначала выкручивается длинный винт, соединенный с регулятором высоты рулевого колеса. Сам руль после этого следует поднять вверх, это позволит открутить еще один болт, для этого используется гаечный ключ на 12. При извлечении винта необходимо будет запомнить положение фигурной скобы, она расположена рядом с его шляпкой.
  4. Следующим этапом будет демонтаж старого зажигания.
  5. Теперь возьмите новую скобу и проделайте прорези в ее боковинах, где будут расположены шляпки стягивающих винтов. Прорези обязательно нужны, поскольку они позволят без проблем затянуть четыре стягивающих винта. В том случае, если прорези будут отсутствовать, это приведет к тому, что головки на трещетке упрется в грани, так что надежно зафиксировать устройство не получится.
  6. Далее, устройство ставится в посадочное место, закручиваются четыре винта, их затянуть нужно по максимуму. Две гайки на 12, которые вы открутили ранее, полностью затягивать не нужно, поскольку это приведет к тому, что вы не сможете отрегулировать положение рулевого колеса. Соберите всю конструкцию и опробуйте работу установленного замка.

Загрузка …

Видео «Особенности подключения замка зажигания в Газели»

Что следует учесть при подключении контактов замка — смотрите на видео ниже (автор — канал Будни Газелиста).

avtozam.com

10.3.5 Возможные неисправности стартера и способы их устранения / ГАЗ 2705

Возможные неисправности стартера и способы их устранения
Причина неисправности Способ устранения
Стартер не работает
Износ щеток Изношенные щетки до высоты 6-7 мм заменить
Ненадежный контакт щеток с коллектором Проверить усилие щеточных пружин. Оно должно быть 1000-1400 гс, при необходимости заменить пружины, устранить заедание щеток в щеткодержателе
<Разнос> обмотки якоря Якорь с выступанием обмотки за диаметр магнитопровода необходимо заменить (см. <Ремонт стартера>)
<Разнос> коллектора Отдельные пластины коллектора не должны выступать за диаметр коллектора. Якорь с поврежденным коллектором необходимо заменить (см. <Ремонт стартера>)
Тяговое реле не включает стартер
Подгорание контактов тягового реле Подгоревшие контакты зачистить (см. <Ремонт стартера>)
Заклинивание сердечника тягового реле Сердечник реле должен свободно от руки перемещаться во втулке реле. Поверхность якоря должна быть ровной без следов износа. Сердечник тягового реле, имеющий следы износа, необходимо заменить и слегка смазать моторным маслом
Неправильная регулировка момента включения Отрегулировать стартер (см. <Регулировка стартера>).
Заедание привода при перемещении его по валу якоря Очистить его от грязи и продуктов износа. Вал и подшипники смазать моторным маслом. Изношенные подшипники (втулки) заменить (см. <Ремонт стартера>)
Стартер включается и работает, а коленчатый вал двигателя не вращается
Пробуксовка муфты свободного хода привода При повороте шестерни привода рукой она должна свободно вращаться в одном направлении, а в другом должна <заклинивать> и вращаться вместе с якорем стартера. Если шестерня привода свободно вращается в обе стороны, заменить привод (см. <Ремонт стартера>)
Шестерня привода не входит в зацепление с зубчатым венцом маховика. Прослушивается ненормальный шум <фрезерование>. На зубьях маховика имеется износ заходной части Проверить регулировку момента включения стартера и при необходимости отрегулировать (см. <Регулировка стартера>)
Стартер вращает коленчатый вал двигателя с небольшой частотой и с повышенным шумом
Износ подшипников (втулок вала якоря) При необходимости заменить подшипники в крышках и промежуточной опоре (см. <Ремонт стартера>)
После запуска двигателя привод стартера не выходит из зацепления с зубчатым венцом маховика двигателя
Заедание привода на валу якоря стартера Очистить вал якоря стартера от грязи, снять желтый налет от износа подшипников, смазать моторным маслом
Спекание контактов тягового реле Немедленно отсоединить аккумуляторную батарею
Стартер продолжает работать после выключения зажигания Произвести ремонт стартера (см. <Ремонт стартера>)
Заедание ключа выключателя зажигания Принудительно повернуть ключ в положение <0>, отрегулировать положение рулевой колонки, исключающее заедание ключа выключателя зажигания

Устраняем проблемы с заводом двигателя на УАЗ устранение проблем с коммутатором и вариатором и массо

Газель не заводится — стартер разряжает аккумулятор, ищем причину и находим.

Не заводится Газель Нашел причину

Плохо заводится газель? Восстановление напряжение в 12 v .

Танчик для ЗМЗ-402. Или как я избавился от перегрева.

Типы генераторов «Газель»

Тип устанавливаемого генератора на коммерческие автомобили «Газель» зависит от модели двигателя – на первых автомашинах ГАЗ-3302 шли два вида моторов:

На втором поколении «Газелей» стали устанавливаться движки ЗМЗ-405 и Chrysler 2.4, автомобили «Газель Бизнес», выпускаемые с 2010 года, комплектуются моторами УМЗ-4216 и Cummins, соответственно, на них устанавливается другие типы генераторных устройств.

Генераторы бывают разными по мощности, и способны вырабатывать разный по величине ток

Стандартный источник тока рассчитывается с небольшим запасом по мощности, но здесь не берется во внимание дополнительное потребление электроэнергии. Дополнительными потребителями энергии могут быть:

  • электростеклоподъемники;
  • электроантенна:
  • аудиосистема;
  • кондиционер;
  • дополнительный вентилятор охлаждения в салоне;
  • дополнительный моторчик печки.

Если генератор окажется слабым, его зарядки будет не хватать, в результате может разряжаться аккумулятор. Поэтому во многих случаях владельцы «Газелей» стараются установить более мощный источник тока – от запаса мощности автомобиль никак не пострадает. Для газели существуют генераторы, вырабатывающие ток 65/75/90/100/115/120/135 Ампер. Бытует ошибочное представление – если мощность генераторного устройства большая, возможно закипание электролита в аккумуляторе. Но это неверно – генератор выдает ток в зависимости от нагрузки, а избыточное напряжение ограничивается реле-регулятором. У мощного генератора есть только два недостатка:

  • у такой электрической машины более высокая цена;
  • габаритный узел не всегда может подойти по размерам.

Блок монтажный МАЗ — БСК-4

В электрооборудования системе современных автомобилей МАЗ-6430 монтажный применяется блок предохранителей и реле (блок системы бортовой) марки БСК-4 (ТАИС.468322.производства) 003 Минского завода ОАО “МПОВТ”. В монтажного конструкции блока для крепления электронных реле, компонентов и предохранителей используется многослойная, печатная При. плата коротких замыканиях в электропроводке автомобиля и жгутах токопроводящих происходит выход блока из строя. может-же Так применятся аналог БСК-4 с наименованием Ремонт-4.

БКА монтажного блока БСК-4 при многослойной в дефектах печатной плате производится нашими При. специалистами невозможности ремонта, требуется замена. избежать Чтобы выхода из строя монтажного блока нужно-4 БСК следить в первую очередь за соответствием предохранителей номиналов, а так-же состоянием электропроводки грузового Автоэлектрика.

автомобиля (электрика) и электроника автомобиля МАЗ свои имеет особенности, недостатки и достоинства, и эти надо особенности учитывать при эксплуатации грузовой МАЗ машины. Мастер, специализирующийся на ремонте автоэлектрики имеет МАЗ большой опыт работы по ремонту электрики (автоэлектрики) и знает слабые места в электрике марки автомобилей МАЗ. Навыки и опыт очень работе в важны хорошего грузового автоэлектрика (электрика) на чтобы, выезде минимизировать финансовые потери заказчика из-за читать.

простоя далее >>>

Блок: 8/9 | Кол-во символов: Источник 1415: https://auto-elektric.ru/electric-Компьютерная/

Неисправности бачка омывателя и других элементов дворников на Газеле: ремонт и замена

Для безопасного движения во время непогоды важно, чтобы качественно очищалось лобовое стекло, Обеспечивая хорошую видимость водителю. В статье рассматривается устройство стеклоочистителя, возможные неисправности, а также, как отремонтировать бачок омывателя Газель

На Газеле установлен стеклоочистительный механизм с электрическим приводом, обеспечивающим работу двух дворников.

В конструкцию входит:

  • электродвигатель;
  • редуктор;
  • биметаллический предохранитель;
  • приводные рычаги;
  • щетки;
  • кольцевой выключатель.

В основе работы устройства лежит червячная передача, которая связывает в единую систему вал электродвигателя, червячное колесо, приводные рычаги. Управление осуществляется с помощью переключателя, расположенного на рулевой колонке.

Схема стеклоочистителя Газель

Трапеции стеклоочистителя

Функцией трапеции является перевод вращательных движений электродвигателя в движения щеток.

Механизм состоит из следующих деталей:

  • тяг;
  • шарнирных чашек;
  • корпуса;
  • шарниров.

Очистители совершают движение из стороны в сторону благодаря моторчику, который заставляет двигаться палец, а он двигает трапецию. Валы и редуктор соединены тягами, что приводит к колебательным движениям (автор видео – Будни Газелиста).

Многие меняют на Газели штатную трапецию на бизнес, как на более надежную.

Возможные причины неисправности дворников

Неисправность очистителя стекла влечет за собой риск создания аварийной ситуации на дороге во время непогоды. Поэтому необходимо вовремя устранять неполадки и причины их возникновения.

Электросхема дворников Газели

Типичные неполадки устройства следующие:

  1. При включении дворники не работают: не щелкает реле, не работает электродвигатель.
  2. Не работает подрулевой переключатель.
  3. Реле срабатывает, но не функционирует электродвигатель.
  4. Работает реле и моторчик, а щетки не двигаются либо перемещаются по неправильной траектории.
  5. Не работает прерывистый режим.
  6. Медленная работа.

Ремонт стеклоочистителя

Ремонт следует начинать с проверки предохранителей и реле, находящихся в монтажном блоке. Также следует проверить биметаллический предохранитель в редукторе. Причиной может быть деформация, повреждение рычагов. Они могут задевать кузов авто. При ремонте выполняется визуальный осмотр состояния рычагов.

Причиной неисправности может быть повреждение проводки, которая начинает замыкать на «массу». Проверка выполняется с помощью контрольной лампочки.

Схема подключения стеклоочистителя

Бачок омывателя может дать течь. Это возможно из-за нарушения целостности корпуса. В этом случае бачок нужно заменить или устранить течь.

Доработка и замена дворников своими руками

Доработку дворников выполняют, если не удовлетворяет, как они работают. Доработка заключается в увеличении их скорости, в улучшении прижатия резинок к стеклу.

Фотогалерея «Замена щеток очистителя стекол»

1. Нажимаем на пробку. 2. Снимаем щетки с крючка. 3. Цепляем новый элемент.

Процедура замены выполняется поэтапно:

Сначала отводится нижний рычаг от стекла.
Далее находим пробку, которая удерживает лезвие. Нажав на нее, снимаем отработанную щетку.
При замене резинок, следует следить за тем, чтобы держатели не ударили по стеклу и не разбили его. Можно обмотать их тряпками или полотенцем.
На следующем этапе устанавливается щетка

Она вставляется в держатель, осторожно поворачивая деталь нужно сделать так, чтобы крючок встал на место.
Далее нужно закрепить крючок, и вернуть рычаг в базовое положение.

Для обеспечения безопасности движения автомобиля во время выпадения атмосферных осадков, нужно следить, чтобы исправно работали очистители стекла. Их замена – простая процедура и выполнять ее может любой автолюбитель.

«Замена моторчика и трапеции очистителя стекла на Газели»

В этом ролике демонстрируется, как заменить трапецию и мотор стеклоочистителя (автор видео – Андрей Медведев).

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Замена генератора

Генераторный узел целиком на автомобиле меняют в следующих случаях:

  • если много деталей в устройстве требуют замены, и ремонт узла экономически не выгоден – проще и дешевле купить новый генератор;
  • нужно срочно ехать в рейс, и нет времени заниматься ремонтом;
  • новый генератор устанавливается, а старый ремонтируется и убирается про запас – он является резервным.

Сложность замены генераторного узла также зависит от модели двигателя, но на любом моторе работа производится достаточно быстро, так как она все же простая на всех марках машин «Газель». Проще всего заменить генератор на авто с 402-м движком, работу выполняем следующим образом;

  • ставим автомобиль на ровную площадку, без ямы или автоподъемника в данном случае можно запросто обойтись;
  • обесточиваем электрическую цепь – снимаем клемму с аккумулятора (лучше массовую);
  • отворачиваем сзади генератора гайку крепления питающего провода (под ключ 10 мм);
  • вытаскиваем разъем генераторных щеток;
  • отворачиваем болт натяжной планки генераторного ремня (под ключ 12 мм);
  • придвигаем генератор руками сначала к движку, вынимаем генераторный ремень;
  • затем оттягиваем его от двигателя, раскручиваем болты с гайками (2 шт.) – крепления генераторного узла к кронштейнам;
  • демонтируем узел, ставим новый генератор, наживляя его на болты с гайками;
  • до конца крепеж не закручиваем, прижимаем генераторный корпус к двигателю, накидываем ремень;
  • с помощью воротка или монтировки производим натяжку ремня, затягиваем болт растяжки;

после произведенной натяжки ремня крепим до конца болты с гайками – они находятся теперь под генератором, и добраться до них уже несколько сложнее.

Чтобы закрепить генератор надежно, необходимо на болты установить по две гайки, и обязательно проложить между болтом и гайкой по граверу – на моторах ЗМЗ-402 (впрочем, как и на УМЗ-4216) крепеж от вибрации имеет склонность к откручиванию.

Отечественные автомобили

Электрооборудование автомобилей ВАЗ-2110, ВАЗ-2111, ВАЗ-2112Может быть полезно специалистам, занимающимся ремонтом электрооборудования.          107 руб
Электрооборудование автомобилей ВАЗ 2110, 2111, 2112Может быть полезно специалистам, занимающимся ремонтом электрооборудования.          3 руб
Электрооборудование автомобилей ВАЗ          69 руб
ВАЗ 2108, 2113, 21081, 21083, 21083i: Устранение неисправностей в пути, техническое обслуживание, эксплуатация, разборка высокой панели, европанель// ВАЗ 2108, 2109, 21099 Схема электрооборудования автомобилей:          62 руб
ВАЗ 2109, 21091, 21093, 21093i, 2114: ВАЗ 2108, 2109, 21099 (двусторонняя) Всем и каждому за рулем Устранение неисправностей в пути, техническое обслуживание, эксплуатация, разборка высокой панели, европанель Схема электрооборудования автомобилей:          127 руб
Схема электрооборудования автомобилей ВАЗ-2110 (контролер ‘Январь-4’) ISBN 5-9698-0057-0          20 руб
Схема электрооборудования автомобиля ВАЗ-2107          3 руб
Схема электрооборудования автомобиля ВАЗ-2108, ВАЗ-2109          14 руб
Схема электрооборудования автомобиля ВАЗ-2110 с двигателем 2110          19 руб
Схема электрооборудования автомобиля ВАЗ-21102 с системой впрыска топлива…          3 руб
Система впрыска топлива автомобилей ВАЗ: Все модификации, устройство, диагностика, ремонт          227 руб
Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей ВАЗ-2103, ВАЗ-2106 и их модификацийВАЗ-21033 и ВАЗ-21035 описаны в разделе X. Особенности ремонта моделей ВАЗ-21061, ВАЗ-21063 и ВАЗ-21065 описаны в разделе IX. Характеристики и особенности ремонта автомобилей ВАЗ-2103;          177 руб
Руководство по ремонту и каталог запасных частей автомобилей ВАЗ 2106-03Черно-белые иллюстрации. Бумага газетная. В начале руководства приведены сведения по эксплуатации и техническому обслуживанию автомобилей.          180 руб
Руководство по техническому обслуживанию, эксплуатации и ремонту автомобилей ВАЗ-2107, ВАЗ-21072, ВАЗ-21073, ВАЗ-21074. Все модификации          227 руб
Цветное руководство по ремонту, техническому обслуживанию и эксплуатации автомобилей ВАЗ-2107ВАЗ-2107, ВАЗ-21072, ВАЗ-21073-40, ВАЗ-21074.          227 руб
Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 и их модификацийРуководство предназначено для специалистов СТО, автохозяйств и ремонтных мастерских, а также индивидуальных владельцев автомобилей.          196 руб
Система управления двигателями ВАЗ-2111 (1.5л. 8 клапанов); 2112 (1.5л. 16 клапанов); 21214-36 (1.7л. 8 клапанов) с распределенным последовательным впрыском топлива (контролер МР.0HFM, нормы токсичности Евро-3) автомобилей ВАЗ-21083; 21099; 21102; 21103; 2111; 21113; 2112; 21122; 21214: Руководство по диагностике и ремонту Мастер-класс ISBN 5-88924-265-2В основных разделах руководства описывается электронная система управления двигателем 2111 автомобилей ВАЗ-21102, 2111, 21122.          147 руб
Электрооборудование автомобилей ГАЗ-3110, 31029 ‘Волга’, ‘Газель’, ‘Соболь’, 3307, 3309: Устройство, поиск и устранение неисправностей ISBN 5-85907-267-8Книга призвана помочь владельцам автомобилей ГАЗ освоить устройство и принцип действия приборов электрооборудования, а также быстро отыскать неисправность в них, используя простые и наглядные схемы.          127 руб
Устройство, поиск и устранение неисправностей — 240 с. Электрооборудование автомобилей Иж-2126 ‘Ода’:          83 руб
Электрооборудование автомобилей Москвич и ИЖ: Устройство, поиск и устранение неисправностей — 216 с. ISBN 5-85907-308-9 ~93.04.20 800          83 руб


(495) 109 08 40

Проверка указателей и датчиков автомобилей выпуска до 2003г.

Указатель давления масла

Для проверки указателя давления масла 23.3829 снимаем комбинацию приборов Как снять и поставить комбинацию приборов автомобиля Газель

Собираем схему

При сопротивлении резистора 300 Ом стрелка прибора должна быть на нулевой отметке шкалы, а при сопротивлении 180 Ом — в начале зеленой зоны.

С сопротивлением 68 Ом стрелка прибора должна сместиться на начало красной зоны.

Дополнительно в головке блока цилиндров установлен датчик аварийного давления масла, который должен размыкать свои контакты при давлении 40–80 кПа (0,4–0,8 кгс/см 2).

Указатель температуры охлаждающей жидкости

Указатель температуры охлаждающей жидкости 37.3807 работает совместно с датчиком температуры ТМ-106-10, ввернутым в головку блока цилиндров.

В датчике установлен терморезистор (резистор, изменяющий свое сопротивление в зависимости от температуры).

Проверить датчик можно омметром. Исправный датчик при температуре жидкости 20–25 °С (стрелка указателя температуры в начале шкалы) должен иметь сопротивление 1400…1900 Ом, а при 80 °С (стрелка на границе зеленой и белой зон) – 100…110 Ом.

Датчик неразборный и ремонту не подлежит.

Снятие датчика температуры двигателей типа ЗМЗ-402

1. Отсоединяем провод от вывода датчика указателя температуры

2. Головкой на 21 отворачиваем датчик

Снятие датчика температуры двигателей типа ЗМЗ-405, ЗМЗ-406

1. Отсоединяем колодку разъема с вывода датчика

2. Отвернув ключом на 21 датчик из корпуса термостата.

Вынимаем датчик.

Для проверки указателя температуры снимаем комбинацию приборов Как снять и поставить комбинацию приборов автомобиля Газель

Собираем схему, показанную на рисунке.

При сопротивлении резистора 68 Ом стрелка прибора должна находится в середине красной зоны, при 180 Ом – в начале зеленой зоны, а при 910 Ом – в начале белой.

В головке блока дополнительно установлен датчик ТМ 111-02 сигнализатора перегрева охлаждающей жидкости.

Датчик должен сработать при температуре жидкости 104 – 109 °С.

Указатель уровня топлива

Указатель уровня топлива 32. 3806 работает совместно с датчиком 5412.3827, установленным в топливном баке.

Датчик представляет собой реостат с резистором из нихромовой проволоки.

Подвижный контакт реостата перемещается рычагом с поплавком.

На конце рычага имеется дополнительный контакт, замыкающий цепь контрольной лампы, когда в баке остается резервный запас топлива.

Исправность датчика указателя топлива можно проверить омметром.

Неисправный датчик заменяем.

Для проверки указателя уровня топлива снимаем комбинацию приборов.

Последовательно меняя сопротивления, проводим испытания указателя.

При сопротивлении 330 Ом прибор должен показать пустой бак, при 118 Ом – половину бака, а при 11 Ом – полный бак.

Данные для проверки датчика указателя уровня топлива

Количество

топлива

в баке

Ω датчика, Ом

Пустой бак

315 – 345

Половина бака

108 – 128

Полный бак

6 – 16

Вольтметр

Вольтметр можно проверить, сравнивая его показания с показаниями обычного тестера, используемого радиолюбителями.

Перед проведением испытания рекомендуем подержать вольтметр под напряжением 12 В около 5 мин.

1. Вышедшие из строя контрольные приборы – заменяем, для чего шлицевой отверткой отворачиваем восемь саморезов

2. Снимаем рамку со стеклом

3. Головкой «на 5,5» отворачиваем гайки крепления неисправного контрольного прибора.

Вынимаем прибор

Устанавливаем новый прибор в комбинацию приборов в обратном порядке.

Демонтаж штатного генератора на Газели Бизнес

При выявлении неисправности генератор на Газели Бизнес придется демонтировать. К счастью данная процедура не является сложной и может выполняться одной парой рук в домашних условиях. Для обслуживания понадобится только набор гаечных ключей, пара из шлицевой и крестовой отверток, а также пассатижи и изоляционный материал.

Демонтаж генератора на Газели Бизнес состоит из следующих действий:

В первую очередь открываем капот автомобиля и обесточиваем электропитание. Для этого необходимо откинуть обе клеммы от аккумулятора;
Далее отсоединяем провода, ведущие к устройству. Силовые провода перед демонтажем обязательно требуется снять с фиксирующих болтов;
Затем находим натяжное устройство и аккуратно ослабляем приводной ремень, после чего производит его снятие и извлечение

На данном этапе стоит обратить внимание на состояние детали и при необходимости заказать новый ремкомплект – наличие повреждений на ремне может привести к его разрыву и повреждению натяжного устройства, а также самого генератора;
Теперь находим кронштейн, фиксирующий генератор и откручиваем все фиксирующие соединения. В завершение процедуры производим демонтаж генератора.

В случае установки нового генератора просто производим монтаж устройства по данной инструкции в обратном порядке.

Как проверить моторчик дворников газель

Проверка мотора стеклоочистителя

Мотор стеклоочистителя находится в водонепроницаемом кожухе под ветровым стеклом, мотор заднего стеклоочистителя находится в дверце задка. Для проверки должна быть снята соответствующая облицовка. В дальнейшем будет рассматриваться мотор переднего стеклоочистителя, с задним стеклоочистителем поступать соответствующим образом.

При движении автомобиля в неблагоприятных погодных условиях большое значение имеет своевременная очистка ветрового стекла, и нередко возникает вопрос, как проверить моторчик стеклоочистителя. Основное предназначение агрегата заключается в избавлении ветрового проема автомобиля от влаги, снега и других атмосферных осадков, поэтому разберемся, как поддерживать этот механизм в рабочем состоянии.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
