Ваз 2103-06: двигатель ваз. система охлаждения

Промывка системы охлаждения ВАЗ 2101

Какая бы жидкость ни использовалась, в системе охлаждения всегда будут присутствовать грязь, вода и продукты коррозии. Чтобы снизить риск засорения каналов рубашки и радиаторов, систему периодически рекомендуется промывать. Делать это следует, как минимум, через каждые два-три года. Промывка системы охлаждения осуществляется в следующем порядке:

Из системы полностью сливается ОЖ.
Система охлаждения заполняется специальной жидкостью для промывки.
Запускается двигатель и работает в течение 15–20 мин на холостых оборотах.
Двигатель глушится. Промывочная жидкость сливается.
Система охлаждения заполняется новым хладагентом.

В качестве промывочной жидкости можно использовать специальные составы, которые широко представлены в продаже, или дистиллированную воду. Категорически не рекомендуется применять «Кока-колу», лимонную кислоту и средства бытовой химии, так как они могут нанести серьёзный вред двигателю.

Промывать систему рекомендуется только специальными средствами или дистиллированной водой

Как произвести слив ОЖ

Приготовьте такие инструменты:

головка или ключ №13;
накидной ключ №12;
отвертка плоская;
бутылка, банка или другая емкость для слива остатков жидкости;
тосол или антифриз.

В первую очередь, выключите двигатель, и дождитесь его полного остывания

. Приступать к замене ОЖ можно только при холодном двигателе.

Откройте капот автомобиля. Найдите радиатор, открутите его крышку. Для тех, кто проводит эту процедуру впервые, советуем заранее приготовить емкость для открученных элементов. Откройте бачок, подставьте емкость, которую приготовили для остатков жидкости. Открутите пробку и болт радиатора, слейте тосол.

Какое масло и сколько жидкостей заливать в ВАЗ 2107

Место заправки/смазки

Наименование масла/жидкости

Система охлаждения двигателя представляет собой важную часть каждого автомобиля, посредством которой обеспечивается нормальная работа двигателя. Значимую часть в системе охлаждения уделяется хладагенту или ОЖ, которая может быть представлена в виде тосола(в большинстве случаев), антифриза или дистиллированной воды

В ходе эксплуатации любого авто, в том числе и ВАЗ 2107, важно своевременно осуществлять замену охлаждающей жидкости, что позволит повысить эффективность функционирования системы охлаждения. В данном вопросе разберемся более подробно, как правильно осуществить замену тосола на ВАЗ 2107 , что для этого потребуется и с чего нужно начинать

Замена крана печки ВАЗ 2101 — ВАЗ 2107

Привет) Эта небольшая статья посвящена замене крана печки на ВАЗ 2101 и в общем, в любой другой ВАЗ-овской Классике.

Нужно ли сливать тосол с системы охлаждения автомобиля, перед снятием печки? — необязательно, ведь патрубки идущие в салон — ( к радиатору печки) находятся в самой верхней точке системы охлаждения двигателя и поэтому больших потерь тосола не будет. Но при желании, вы можете произвести слив и замену тосола. Сливаете вы тосол, или нет, перед демонтажем радиатора отопления ВАЗ, вам будет необходимо ослабить хомуты подводящего и отводящего шланга, что бы затем вытащить подводящий и отводящий шланг из металлических трубок отопителя ВАЗ 2101. Стоит сказать, что резиновые патрубки, если они давно не снимались, могут сниматься весьма неохотно — это особенно актуально по отношению к короткому ( подводящему патрубку), поэтому сначала лучше снять более длинный — отводящий патрубок, а для того, чтобы снять отводящий патрубок, вам может пригодится помощь друга. Который будет придерживать сам подводящий патрубок и удерживать его в неподвижном состоянии, а вы будете крутить саму печку и вытягивать ее на себя, как бы проворачивая металлическую трубку, которая осталась внутри подводящего патрубка

Обратите ваше внимание на фото. Также обратите внимание, что металлические трубки отопителя проходят сквозь резиновую пластину- уплотнитель, ее можно снимать можно не снимать ( уплотнительная пластина закреплена на двух болтах.)

После демонтажа отопителя ВАЗ 2101, вы увидите такую картину — смотрите фото. В большинстве случаев, демонтаж печки производится из-за подтеков, из- под крана печки, или же из-за закисания крана, которое приводит к его постоянно открытому, или же постоянно закрытому состоянию. Конечно если кран постоянно закрыт, не о каком тепле в салоне речь идти не может. Для замены крана, вам будет необходимо его открутить, как правило для откручивания гаек крана отопителя салона ВАЗ 2101- ВАЗ 2107, используется ключ на 10. Гайки могут закиснуть и плохо откручиваться, вам может пригодится жидкость типа WD40

Также обратите внимание на шпильки, которые торчат из печки радиатора и удерживают основание крана, в некоторых случаях гайка прикипает так сильно, что пытаясь ее открутить, вы можете просто сорвать шпильку. Так, что при замене очень старого крана печки ВАЗ 2101, вы должны быть готовы к возможно необходимой замене самого отопителя

Стоит сказать, что на ВАЗ2101 как правило установлен медный радиатор печки, который ценится значительно больше алюминиевого, что устанавливался на более поздние модели, например — ВАЗ 21063. Медный радиатор печки сохраняет тепло значительно лучше, чем радиатор из алюминия, но и цена медного радиатора печки вдвое выше.

Сам кран печки стыкуется к радиатору через резиновую прокладку — уплотнитель, желательно смазать прокладку с обеих сторон герметиком, который предназначен для уплотнений деталей соприкасающихся с антифризом и тосолом. Еще одна резиновая прокладка устанавливается между краном печки ВАЗ и металлической трубкой, которая идет к резиновому шлангу. После того как вы прикрутили новый кран, нужно дать герметику схватится, для этого обычно требуется около 30 минут.

Радиатор отопителя устанавливается большой трубкой вверх, на которую одевается более длинный резиновый шланг.

Lada 2101 Old School › Logbook › 75. Установка электровентилятора охлаждения двигателя

Еще в начале лета начал задумываться о установке электрического вентилятора. С принудительным в жару можно ездить, но стоит чуть остановиться в пробке, стрелка температуры ползет вверх, что очень сильно напрягает.

Радиатор у меня установлен от 2106, место под датчик нем есть, остается только поставить вентилятор, и сделать проводку под него. При установке вентилятора не остается места между вентилятором и двигателем, надо подрезать рамку радиатора.

Установку начал со снятия радиатора.

Слил тосол, открутил радиатор.

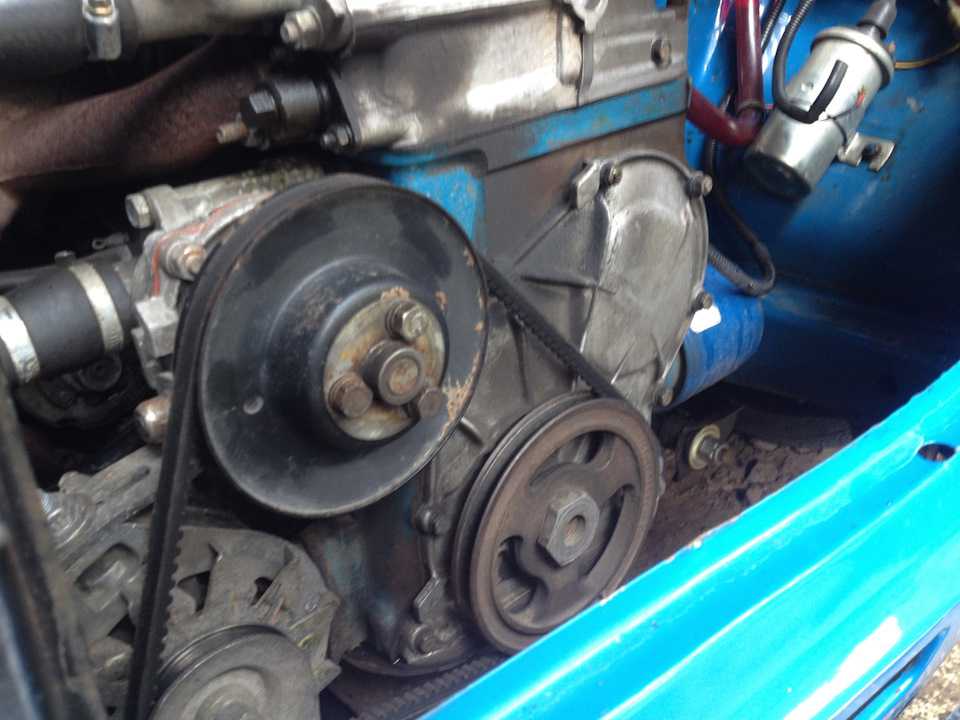

Открутил вентилятор, заменил болты крепления шкива к помпе на короткие, старые упруться в корпус помпы.

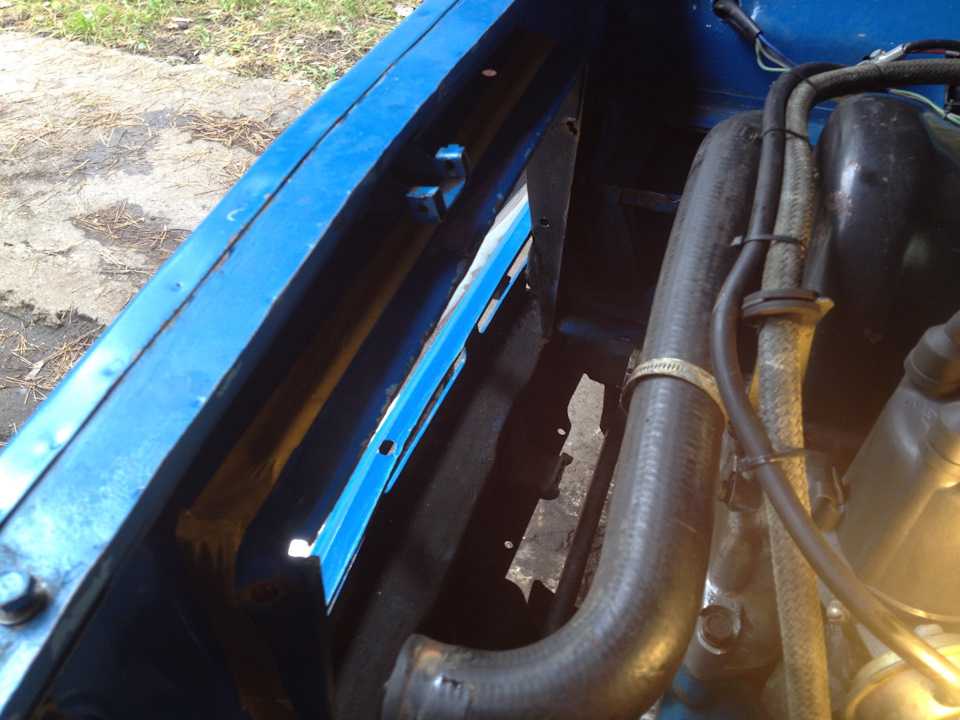

Разметил скотчем рамку радиатора, отрезать надо около 2,5 см металла. Я резал по ребру на верхней планке.

Резать сбоку очень неудобно, особенно со стороны площадки АКБ. В итоге у меня все получилось.

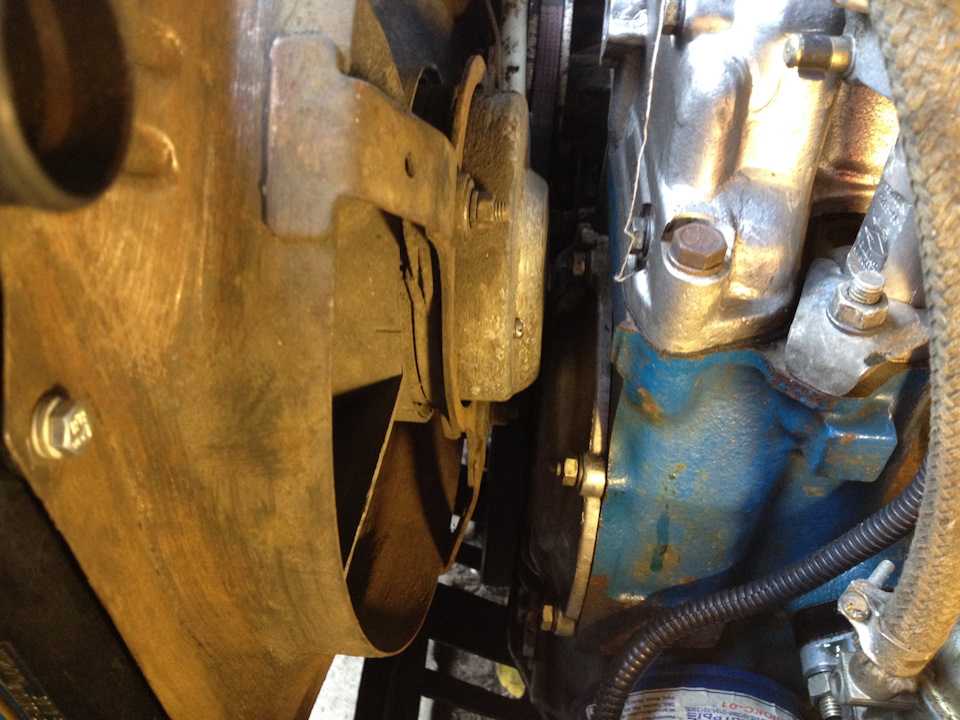

Примерил радиатор с вентилятором…

Подкрасил рамку радитора, фото подрезанной рамки забыл сделать.

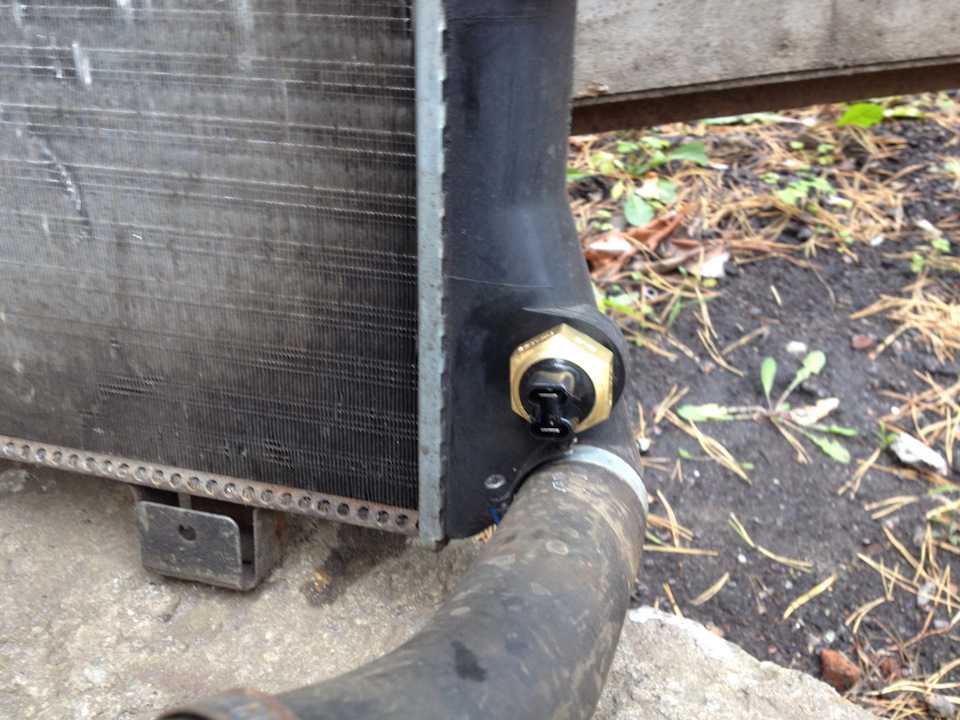

Пока сохла краска, вкрутил датчик включения вентилятора в радиатор.

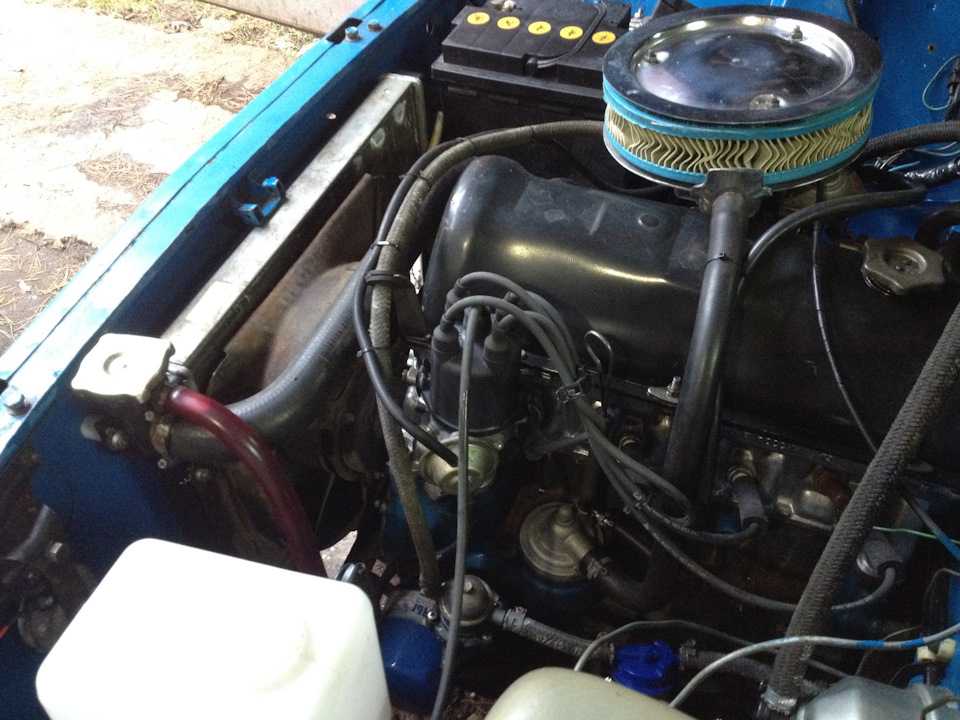

Установил радиатор на место. Диффузор радиатора буду красить, пока он немного ржавый.

Осталось сделать проводку на вентилятор.

Делал по этой схеме:

Реле прикрутил рядом с реле света на правом брызговике, пердохранитель сделал выносным рядом с реле. Провода на питание вентилятора 2,5мм, провод на датчик 1мм.

Источник

Особенности крышки радиатора ВАЗ 2107

Крышка радиатора для автомобилей семейства Лада, в том числе и ВАЗ 2107, совмещает в себе две важные функции:

Ограничение вытекания ОЖ из системы, а точнее из радиатора.
Крышка также работает, как клапан.

Наличие пружины в конструкции пробки не является лишним, так как именно с ее помощью осуществляется стравливание избыточного давления из системы охлаждения. Пробка представляет собой металлическую конструкцию, состоящую из двух частей, соединенных между собой пружинным механизмом.

У многих автовладельцев ВАЗ-2107 часто возникает вопрос о том, как проверить крышку теплообменника(радиатора) на исправность? Сделать это достаточно просто, для чего существует два способа, о которых будет рассказано ниже.

Принцип функционирования крышки теплообменника на ВАЗ 2107

Принцип работы пробки радиатора достаточно прост. Данный элемент имеет впускной и выпускной клапаны, посредством которых теплообменник соединяется с расширительным бачком с помощью шланга. Впускной клапан не прижат к прокладке, поэтому циркуляция жидкости при нагревании или охлаждении мотора осуществляется в расширительный бачок.

Когда температура ОЖ увеличивается, впускной клапан не успевает осуществить ее выпускание в бачок расширителя, после чего закрывается. Когда давление увеличивается до 50 кПа, то происходит открытие выпускного клапана. В результате часть жидкости перетекает в бачок расширителя. В пробке расширительного бачка имеется резиновый клапан, который срабатывает при достижении давления в бачке, близкого к атмосферному.

Особенности проверки исправной работы пробки теплообменника на семерке

Как проверить исправность пробки радиатора охлаждения автомобиля ВАЗ 2107? Проверка осуществляется двумя способами:

Оценивается внешний вид пробки, а также исправность пружинки.
Проверяется исправность при работающей крышке. Для этого требуется сжать рукой патрубок, который подходит к теплообменнику.

Для проведения такой проверки необходимо, чтобы двигатель был еще теплый, что означает наличие остаточного давления в системе. Если при сдавливании патрубка рукой будет слышен звук «хрюканья», возникающей в крышке теплообменника, этот звук и является признаком функционирования клапана крышки. Если клапан будет неисправным, то избыточное давление в устройстве может привести к разрыву патрубков, радиатора и даже печки.

Когда возникают проблемы с функционированием охлаждающей системы, уделите внимание обязательно такому немаловажному элементу, как пробка радиатора. Убедитесь в ее исправности. Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя

Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше

Если она не исправна, то лучше не искушать судьбу, а сразу же ее заменить, чтобы не пришлось в ближайшем будущем проводить капремонт двигателя. Более подробно об особенностях проверки исправности рассматриваемого устройства можно посмотреть в видеоролике выше.

Работа двигателя внутреннего сгорания любого автомобиля сопряжена с высокой температурой. ДВС нагревается при сгорании топливно-воздушной смеси в цилиндрах и в результате трения его элементов. Избежать перегрева силового агрегата помогает система охлаждения.

Лучшие радиаторы отопления ВАЗ 2114

Конструктивно радиаторы отопления отличаются не только материалом для изготовления, но и наличием или отсутствием завихрений. Изготавливают их из меди или алюминия.

Медные радиаторы

Приобретение радиатора, изготовленной из меди, является превосходным вариантом выбора. Он обладает замечательными теплопередающими свойствами, если возникает необходимость, его вполне можно отремонтировать. Недостатками являются дороговизна и значительный вес.

Радиаторы из алюминия

Стоят такие радиаторы значительно дешевле, но в случае поломки замене не подлежат. Такие устройства имеют быстрый нагрев, но и остывают также столь быстро. Выпускаются они в широком ассортименте и стоят относительно недорого.

Большое значение имеет той, какими размерами обладают соты. Чем они меньше, тем лучше обеспечивается быстрый прогрев воздуха. Но по показателям КПД с радиаторами, имеющими крупные соты, конкурировать они не могут, хотя, несомненно, положительными моментами являются невысокая цена и легкий вес.

В момент приобретения у продавца необходимо поинтересоваться о наличии в конструкции пластиковых завихрителей или турбулизаторов. При их наличии наблюдается лучшая передача от жидкости к материалу сот завихрителя. При их наличии эффективность работы радиатора повышается на 25-30%. Отсюда становится понятным, что приобретать радиатор лучше с завихрителем. Выбор материала осуществляется на усмотрение покупателя.

Система охлаждения двигателя ВАЗ 2101

На автомобили ВАЗ 2101 производитель устанавливал два вида бензиновых двигателей — 2101 и 21011. Оба агрегата имели герметичную систему охлаждения жидкостного типа с принудительной циркуляцией хладагента.

Назначение системы охлаждения

Система охлаждения двигателя (СОД) предназначена не столько для снижения температуры силового агрегата в процессе работы, сколько для поддержания его нормального теплового режима. Дело в том, что добиться от мотора стабильной функциональности и оптимальных мощностных показателей можно только при условии его работы в определённых температурных рамках. Иными словами, двигатель должен быть горячим, но не перегреваться. Для силовой установки ВАЗ 2101 оптимальной считается температура 95–115оС. Кроме этого, система охлаждения используется для обогрева салона автомобиля в холодное время года и нагревания дроссельного узла карбюратора.

Видео: как работает система охлаждения двигателя

Основные параметры системы охлаждения ВАЗ 2101

Любая система охлаждения двигателя имеет четыре основных индивидуальных параметра, отклонение которых от нормативных значений может привести к выходу системы из строя. Эти параметры следующие:

оптимальная температура охлаждающей жидкости (ОЖ);
время прогрева двигателя до рабочей температуры;
оптимальное давление ОЖ;
объём ОЖ в системе.

Температура охлаждающей жидкости

Оптимальный температурный режим работы двигателя определяется:

типом потребляемого топлива;
объёмом цилиндров;
расчётной мощностью.

Для ВАЗ 2101 рабочей считается температура двигателя от 95 до 115оС. Несоответствие фактических показателей рекомендованным значениям является признаком нарушения температурного режима. Продолжать движение на автомобиле в этом случае не рекомендуется.

Время прогрева двигателя

Регламентированное производителем время прогрева двигателя ВАЗ 2101 до рабочей температуры составляет 4–7 мин в зависимости от времени года. За это время ОЖ должна нагреться как минимум до 95оС. В зависимости от степени износа деталей двигателя, типа и состава ОЖ и характеристик термостата возможно небольшое отклонение этого параметра (1–3 мин) в сторону увеличения.

Рабочее давление ОЖ

Величина давления ОЖ — важнейший показатель работоспособности СОД. Оно не только способствует принудительной циркуляции хладагента, но и предотвращает его закипание. Из курса физики известно, что температуру кипения жидкостей можно увеличить, повысив давление в закрытой системе. В обычных условиях ОЖ закипает при 120оС. В исправной же системе охлаждения ВАЗ 2101 под давлением в 1,3–1,5 атм антифриз закипит только при 140–145оС. Снижение давления ОЖ до атмосферного может привести к ухудшению или прекращению циркуляции жидкости и преждевременному её закипанию. В результате коммуникации системы охлаждения могут выйти из строя и привести к перегреву двигателя.

Объём ОЖ

Далеко не каждый владелец «копейки» знает, какой объем хладагента помещается в двигатель его машины. При замене жидкости, как правило, покупают четырёх- или пятилитровую канистру ОЖ, и этого обычно хватает. На самом же деле двигатель ВАЗ 2101 вмещает 9,85 л хладагента, а при замене он сливается не полностью. Поэтому при замене ОЖ нужно сливать её не только с главного радиатора, но и из блока цилиндров, а покупать следует сразу десятилитровую канистру.

Особенности конструкции отопителя

Надо сказать, что восьмое-девятое семейство автомобилей ВАЗ имеет идентичную систему отопления. В каждом случае источником тепла является главный элемент автомобиля, который представлен мотором. Но образующееся тепло необходимо еще донести, что называется, до потребителя. В данном случае в качестве теплоносителя выступает антифриз, которым снабжена система охлаждения. Им прогревается радиатор пеки. Сам он находится в замкнутом кожухе. Его обдувает поток воздуха, который нагнетает турбина отопителя.

Особенности конструкции отопителя: 1 – рычаг заслонки управления отопителем; 2 – левый кожух отопителя; 3 – тяга заслонки обогрева ног; 4 – уплотнительная прокладка радиатора; 5 – радиатор отопителя: 6 – уплотнитель отопителя; 7 – электродвигатель; 8 – кожухи вентилятора: 9 – рабочее колесо; 10 – заслонка обогрева ветрового стекла; 11 – воздухопровод обогрева ветрового стекла; 12 – воздухопровод бокового сопла; 13 – боковое сопло; 14 – тяга заслонки обогрева ветрового стекла; 15 – центральные сопла; 16 – заслонка обогрева ног; 17 – правый кожух отопителя; 18 – рукоятка управления отопителем; 19 – тяга управления краном; 20 – тяга заслонки управления отопителем; 21 – рукоятка подачи воздуха на ветровое стекло; 22 – рукоятка подачи воздуха в ноги водителя и пассажиров; 23 – кронштейн рычагов управления; 24 – скоба крепления кожухов отопителя; 25 – воздухопровод внутренней вентиляции; 26 – окно в кожухе отопителя; 27 – заслонка управления отопителем; 28 – рычаг заслонки обогрева ног.

Для поступления теплого воздуха в салон существует воздуховод. Если радиатор печки холодный, то можно определенно сказать, что он «заболел». Такая неприятная ситуация может возникнуть у всех автомобилей марки ВАЗ без исключения. Если забитый радиатор печки 2114 изготовлен из меди, то он еще прослужит какое-то время. Случай с алюминиевым радиатором предполагает непременную немедленную замену.

Разбираем и модернизируем печку ВАЗ 2101 — 2107

Во-первых, все разбираем. Далее нужно спилить гребешок с последующей заменой резистора регулирования скорости вращения вентилятора. Собственноручно снять генератор с ВАЗ 2101 на века», и генератор Как снять генератор ВАЗ. Для чего нужно было спиливать гребешок? Это объясняется тем, что габариты двигателя от «зубил» больше обычных классических. как снять генератор с ВАЗ 2101-2107 Причина отсутствия заряда АКБ на ВАЗ 2101 . Как. Так что, для того, чтобы полностью закрыть обогрев ног, его нужно спилить. По расчетам может получиться примерно в пару раз больше воздуха.

Для начала сверлим отверстие на крыльчатке диаметром примерно 7 мм. Поле этого следует как можно плотнее надеть крыльчатку на вал «седьмого» двигателя, желательно экспериментировать до тех пор, пока не устранятся шум и вибрации полностью. Перед установкой не забудьте провести испытательное включение и только после этого продолжайте работать дальше.

Также может возникнуть вопрос в плане «зачем нужна была замена резистора для переключения режимов скорости?». Ответ прост (его замена производится после испытаний) с его помощью поступает больший поток воздуха. Также нужно не забыть и о замене переключателя режима вращения вентилятора, так как он попросту не предназначен для большого тока и часто просто плавится.

Подключается он по обычной схеме от ВАЗ 2108, короче говоря, Вы получаете обычный 3-х скоростной переключатель, который активизируется при активном зажигании.

Система охлаждения двигателя ВАЗ 2101

Назначение системы охлаждения

Видео: как работает система охлаждения двигателя

Основные параметры системы охлаждения ВАЗ 2101

оптимальная температура охлаждающей жидкости (ОЖ);
время прогрева двигателя до рабочей температуры;
оптимальное давление ОЖ;
объём ОЖ в системе.

Температура охлаждающей жидкости

Оптимальный температурный режим работы двигателя определяется:

типом потребляемого топлива;
объёмом цилиндров;
расчётной мощностью.

Время прогрева двигателя

Рабочее давление ОЖ

Объём ОЖ

Охлаждающая жидкость

В качестве хладагента для ВАЗ 2101 производитель рекомендует применять тосол марки А-40. Но в последнее время большинство владельцев классических моделей ВАЗ используют антифриз, аргументируя это тем, что он намного эффективнее и безопаснее. На самом деле для двигателя нет особой разницы, какая ОЖ используется. Главное, чтобы она справлялась со своими задачами и не вредила системе охлаждения. Реальную опасность представляют лишь некачественные продукты, содержащие присадки, которые способствуют коррозии внутренних поверхностей узлов системы охлаждения, в частности, радиатора, помпы и рубашки охлаждения

Поэтому при выборе хладагента нужно обращать внимание не на его тип, а на качество и репутацию производителя

Возможность доработки системы охлаждения ВАЗ 2101

Некоторые владельцы ВАЗ 2101 пытаются повысить эффективность системы охлаждения своих автомобилей. Среди популярных доработок можно выделить:

установку электрического вентилятора на главный радиатор;
применение силиконовых патрубков;
замену штатного термостата на терморегулятор от других моделей ВАЗов;
установку дополнительного водяного насоса в подводной шланг отопителя.

Однако целесообразность такого тюнинга довольно спорна. Система охлаждения ВАЗ 2101 и так достаточно эффективна. Если все её узлы исправны, она отлично будет выполнять свои функции без дополнительных доработок.

Таким образом, работоспособность системы охлаждения ВАЗ 2101 во многом зависит от внимания автовладельца. Если своевременно производить замену хладагента, не допускать перегрева двигателя и резкого увеличения давления, она не подведёт.
