Как известно, «копейка» была построена на базе итальянского автомобиля «Фиат-124». Внешне эти машины практически не отличались. Но что касается нашей модификации, ВАЗ-21011 имел некоторые отличия.

Так, эта машина шла с несколько иной хромированной решеткой радиатора, где были более частые вертикальные линии. А в нижней части панели есть четыре прорези. Они служат для большего притока воздуха, а соответственно, для лучшего охлаждения мотора. Металлический бампер автомобиля ВАЗ-21011 лишился характерных клыков и получил резиновые накладки. На задней стойке кузова были предусмотрены специальные отверстия, которые служили вытяжной вентиляцией салона. Эти отверстия были прикрыты оригинальными хромированными решетками.

Задние отражатели были перемещены на фонари. Также в них был интегрирован фонарь заднего хода. На обычной «копейке» он находился под бампером.

Распространен ли среди владельцев авто ВАЗ-21011 тюнинг? Эти машины дорабатывают по-разному. Кто-то делает двигатель (о доработках ДВС мы поговорим немного позже), а кто-то внешность. Если говорить о стайлинге, в последнее время модным стало движение «стенс», сторонники которого на классические автомобили устанавливают оригинальные диски и занижают подвеску (либо ставят пневматическую). Внешне такой автомобиль выглядит довольно эффектно. Один из таких экземпляров читатель может увидеть на фото в нашей статье.

Скачать книгу ВАЗ-2101, ВАЗ-2102. Руководство по эксплуатации, ТО и ремонту

—> Техническая и профессиональная литература » Техника и транспорт >> Скачать книгу

Автор : А.С. КузнецовИздательство : Третий РимСтраниц : 208 стр.Год выхода : 2008 г.Язык : РусскийФормат : DJVUРазмер : 21 Mb (rar+3%)ISBN : 978-5-88924-513 Руководство по ремонту, техническому обслуживанию и эксплуатации автомобилей ВАЗ 2101, ВАЗ 2102. Книга содержит более 2000 цветных фотографий, подробно отображающих пошаговый ремонт автомобиля. Пособие тщательно рассматривает конструктивные особенности, возможные неполадки автомобиля, способы их диагностики и устранения. Указания по разборке, сборке, регулировке, диагностике и ремонту узлов и систем автомобиля с использованием готовых запасных частей и агрегатов даны пооперационно и иллюстрированы фотографиями и графическими рисунками. Во всех разделах, посвященных обслуживанию и ремонту агрегатов и систем, в виде таблиц приведены перечни возможных неисправностей и рекомендации по их устранению. Указания по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием готовых запасных частей и агрегатов даны пооперационно и иллюстрированы фотоматериалами и графическими рисунками.

Положительные стороны двигателя

 На “копейке” установлен 4-хцилиндровый рядный двигатель, распределительный вал находится в верхней части. Привод газораспределительного механизма на “копейке” осуществлён при помощи цепи. Если сильно не рвать мотор, то его ресурс – около 200 тысяч км. Стоит отметить, что несколько десятилетий назад проводились испытания двигателей, которые были установлены на автомобилях, колесивших по всему Советскому Союзу. В испытаниях принимали участие автомобили, которые ездили по пустыням, степям, в условиях вечной мерзлоты. Причем моторы прошли более чем 200 тысяч километров. И они ни разу не подвергались капитальному ремонту. Как показали проведенные проверки, они могли бы еще служить очень долго без ремонта. Их ресурс оказался довольно высоким. При этом масло в двигатель ВАЗ 2101 заливалось только то, которое рекомендовал производитель.

Часть первая. Деформации

Деформации кузова автомобиля и его элементов происходят в двух случаях – или вы во что-то врезались или врезались в вас

Но это не суть важно, главное как мы будем устранять последствия сего конфуза. Калькуляция Для начала необходимо произвести оценку общего объёма работ, а именно:

• все детали кузова ваз 2101 должны подвергнуться дефектовке (именно ВСЕ, так как велика вероятность обнаружения скрытых дефектов);
• составлена смета;
• определена очередность выполняемых работ.

Проверка контрольных точек

Так как мы не можем быть уверенными в безупречности езды предыдущего хозяина «копейки» и, учитывая весьма преклонный возраст нашего автомобиля, в первую очередь нам будет необходимо промерить его геометрические размеры,которые содержит в себе инструкция по эксплуатации и ремонту автомобиля.

На фото показаны размеры основных контрольных точек* каркаса, где указаны:

А	Место установки стабилизатора поперечной устойчивости
Б	Крепление поперечной передней балки
В	Установочные места для задних креплений двигателя
Г	Нижние продольные штанги задней подвески
Д	Верхние продольные тяги задней подвески
Е	Место установки задней поперечной тяги
Ж	Технологические отверстия в днище

*- Указанные размеры снимаются по осям болта или отверстия. Сняв размеры с контрольных точек пола кузова, мы получаем информацию о правильном местоположении креплений основных элементов автомобиля, причём для этого нам не потребовался их демонтаж. Так же нам пригодятся:

Центральные стойки ваз 2101(без обивки):

Контрольные размеры капота и ветрового стекла

Геометрические параметры крышки багажника и проёма заднего окна

Кстати, на установку навесных деталей кузова заводом изготовителем предусмотрены допуски неравномерности (конусности) зазоров до полутора миллиметров, а для внутренних и наружных допусков лицевой части элемента относительно неподвижной детали это значение увеличено до двух миллиметров.

Характеристики мотора 2101

Для своего времени схема двигателя была передовой, в настоящее время позволяет успешно производить капремонт и тюнинг собственными силами в гараже. У завода производителя создано несколько поколений ДВС, однако с расходниками и запчастями проблем никогда не существовало.

Прототип мотор 124 Фиат

Выглядят технические характеристики движка 2101 следующим образом:

Изготовитель	ВАЗ
Марка ДВС	ВАЗ-2101
Годы производства	1970 – 1983
Объем	1198 см3 (1,2 л)
Мощность	47,2 кВт (64 л. с.)
Крутящий момент	87,3 Нм (3400 об/мин)
Вес	114 кг
Степень сжатия	8,5
Питание	карбюратор ДААЗ-2101 (вертикальный двухрядный, открытие дросселей последовательное)
Тип мотора	рядный
Число цилиндров	4
Местонахождение первого цилиндра	возле цепи ГРМ
Число клапанов на каждом цилиндре	2
Материал ГБЦ	сплав алюминиевый
Допустимое коробление	прокладки коллекторов (впуск/выпуск) 0,08 мм прокладка головки цилиндров 0,05 мм
Седло клапана	ширина 2 – 2,4 мм, угол 45°
Распредвал	один верхний внутри ГБЦ, ширина фаз 232°, опережение выпускного клапана 42°, запаздывание впускного клапана 40°
Сальник распредвала	диаметры – 40 мм, 56 мм, ширина 7 мм
Материал блока цилиндров	чугун
Диаметр цилиндра	класс А – 76 – 76,01 мм класс В – 76,01 – 76,02 мм класс С – 76,02 – 76,03 мм класс D – 76,03 – 76,04 мм класс Е – 76,04 – 76,05 мм
Поршни и кольца	поршень из алюминиевого сплава с оловянным покрытием кольца чугунные, компрессионное снаружи хромированное (верхнее) и фасфотированное (нижнее)
Диаметр поршня	класс А – 75,94 – 75,95 мм класс С – 75,96 – 75,97 мм класс Е – 75,98 – 75,99 мм
Зазоры	поршень/стенка цилиндра – 0,153 – 0,173 мм (стандарт) или 0,19 мм (максимум) поршневых колец – 110 мм относительно плоскости разреза
Кольцо компрессионное верхнее	1,535 – 1,555 мм
Кольцо компрессионное нижнее	3,957 – 3,977 мм
Кольцо маслосъемное	2,015 – 2,035 мм
Зазор между поршневой канавкой и кольцом	0,03 – 0,07 мм
Коленвал	чугун, литье
Количество коренных подшипников	5
Диаметр шейки КП	50,795 – 50,775 мм
Зазор коренной шейки	0,1 – 0,5 мм
Подшипники шатунные	диаметр шейки вала – 47,814 мм толщина вкладыша – 1,448 мм ширина вкладыша – 28,025 – 28,975 мм
Сальники коленвала	передний – диаметры 42 мм, 60 мм, ширина 7 мм задний – диаметры 85 мм, 105 мм, ширина 10 мм
Ход поршня	66 мм
Горючее	АИ-92 (допускается А-76)
Нормативы экологии	Евро-2
Расход топлива	трасса – 7,8 л/100 км смешанный цикл 9,2 л/100 км город – 12 л/100 км
Расход масла	максимум 0,7 л/1000 км
Моторное масло для 2101	5W-30 и 15W-40
Объем моторного масла	3,75 л
Периодичность замены	каждые 5000 км
Температура рабочая	80°
Ресурс мотора	заявленный 200000 км реальный 500000 км
Регулировка клапанов	гайками и щупом
Система охлаждения	принудительная, тосол-А40
Количество ОЖ	9,75 л
Помпа	крыльчатка полимерная, крепление на блоке
Зажигание	катушка Б117А
Свечи на 2101	оригинал – А17-ДВ, можно ставить любые подходящего размера с двумя электродами
Зазор между электродами свечи	0,5 – 0,6 мм
Цепь ГРМ	двухрядная роликовая, 114 звеньев
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	сухой со сменным картонным картриджем и предочистителем, регулировкой температуры по сезону
Масляный фильтр	рекомендуемый Mann W914/2
Маховик	129 зубьев, 0,62 кг диаметр внутреннего отверстия – 25,67 мм диаметр наружный – 27,75 мм количество посадочных отверстий – 6 штук смещений нет
Болты крепления маховика	М10х1,25 мм, длина 23,5 мм
Маслосъемные колпачки	производителей Хорс или Corteco
Компрессия	давление в цилиндрах от 10 – 14 бар, разница давлений в отдельных цилиндрах в пределах 1 бара
Температура масла	80°С
Температура срабатывания термостата	80 – 84°С
Давление клапана внутри радиаторной пробки	0,7 – 1 бар
Содержание в выхлопе вредных продуктов	СН <200%, СО <0,5%
Обороты ХХ	850 –1000 мин-1
Усилие затягивания резьбовых соединений	свеча – 37,24 Нм маховик – 83,3 Нм болт сцепления – 29,4 Нм крышка подшипника – 80,36 Нм (коренной) и 50,96 Нм (шатунный) головка цилиндров – две стадии 39,2 Нм, 112,7 Нм

Создавался двигатель 2101 под низкооктановое топливо, поэтому обычно эксплуатировался на А-76 бензине, несмотря на то, что изготовителем рекомендовано применение бензина АИ-92 – АИ-93. Изначально диаметр цилиндра был диаметра 76 мм, в последующих модификациях его увеличивали, и вновь возвращались к этому размеру неоднократно.

Конструкция ДВС

ВВ провода

Высоковольтные провода, или, как их ещё называют, свечные, отличаются от всех остальных, установленных в автомобиле. Назначение этих проводов — передавать и выдерживать проходящее по ним напряжение к свечам зажигания и защищать от электрического заряда другие элементы транспортного средства.

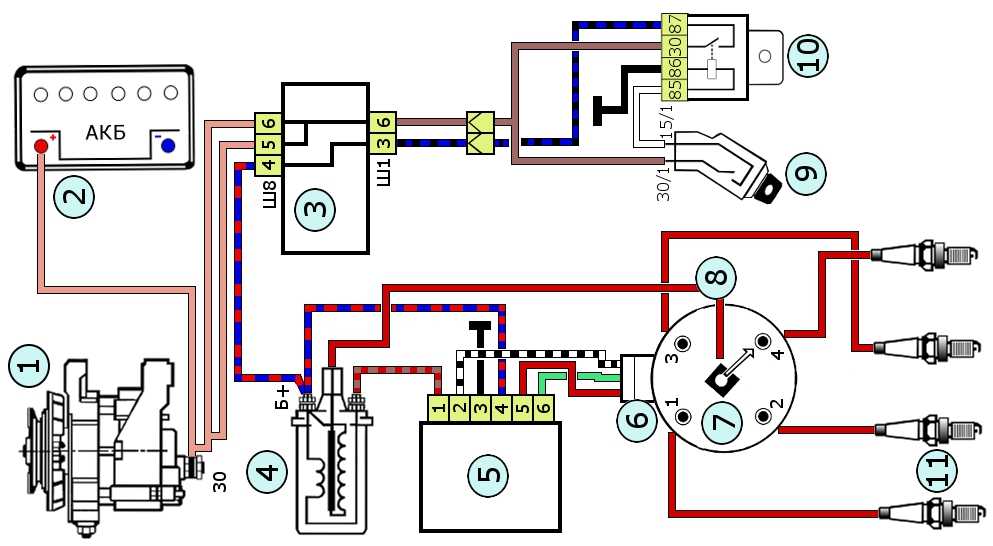

Свечные провода обеспечивают соединение катушки зажигания, трамблёра и свечей

Неисправности

Появление проблем с ВВ проводами сопровождается следующими характерными признаками:

• проблемный запуск мотора из-за недостаточного напряжения на свечах;
• выстрелы при пуске и вибрации во время дальнейшей работы мотора;
• нестабильная работа на холостых оборотах;
• периодическое троение двигателя;
• появление помех при работе магнитолы, которые меняются при изменении оборотов мотора;
• запах озона в подкапотном пространстве.

Основными причинами, которые приводят к появлению проблем с проводами, являются износ и старение изоляции. Расположение проводов вблизи двигателя приводит к температурным перепадам, особенно в зимнее время, в результате чего изоляция постепенно трескается, внутрь попадает влага, масло, пыль и пр. При достижении трещин токопроводящей жилы, ВВ провод может быть пробит на массу, а искра на свечу попросту не дойдёт. Кроме этого, провода часто выходят из строя в местах соединения центрального проводника и контактных разъёмов на свечах либо катушке зажигания. Чтобы избежать механических повреждений, провода должны быть правильно уложены и закреплены специальными хомутами.

Одной из неисправностей высоковольтных проводов является обрыв

Как проверить

Для начала следует визуально осмотреть кабели на предмет повреждений изоляционного слоя (трещины, сколы, оплавления)

Внимание следует также уделить контактным элементам: на них не должно быть следов окисления или нагара. Проверку центральной жилы ВВ проводов можно выполнить с помощью обычного цифрового мультиметра

При диагностике выявляют обрыв проводника и измеряют сопротивление. Процедура состоит из следующих действий:

• Снимаем свечные провода.

  Стягиваем со свечей резиновые колпачки с проводами

• Выставляем на мультиметре предел измерения сопротивлений 3–10 кОм и прозваниваем последовательно провода. При обрыве токоведущей жилы сопротивление будет отсутствовать. Исправный кабель должен показать около 5 кОм.

  Исправные свечные провода должны иметь сопротивление около 5 кОм

Я проверяю провода на повреждение и пробой искры следующим образом: в тёмное время суток завожу мотор и открываю капот. Если искра пробивает на массу, то это будет отчётливо видно, особенно во влажную погоду — будет проскакивать искра. После этого без труда определяется повреждённый провод. Кроме того, однажды я столкнулся с ситуацией, когда двигатель начал троить. Я начал проверку со свечей, поскольку провода были заменены недавно, но дальнейшая диагностика привела к неисправности именно в кабеле — на одном из них не было контакта с самой клеммой, соединяющей проводник со свечой. После восстановления контакта двигатель заработал ровно.

Видео: проверка ВВ проводов

Какие поставить

При выборе и покупке высоковольтных проводов следует обращать внимание на их маркировку. Производителей рассматриваемых элементов существует немало, но предпочтение лучше отдавать следующим:

• BERU;
• NGK;
• PARTS-MALL;
• AMD;
• Bremi;
• Tesla Technics.

Сегодня предлагается большой выбор свечных проводов, но предпочтение лучше отдавать известным производителям

Как снять рычаг КПП ВАЗ 2107, собрать его или заменить. Тюнинг рычага.

При управлении автомобилем, рычаг переключения передач ВАЗ 2107 нужен для того, чтобы иметь возможность варьировать скорость с помощью коробки передач. Как и любая деталь машины он подвержен неисправностям, поэтому эта статья о том как снять рычаг КПП ВАЗ 2107 и при необходимости отремонтировать или заменить.

Сам рычаг — это недлинный отрезок выходящий из механизма переключения (в обиходе кулиса), а его продолжение с набалдашником называется стержень. Если он сильно болтается, то это может привести к затрудненному переключению передач или он просто слетит с рычага. К таким последствиям приводит обычно тогда, когда переключение передач по каким-то причинам происходит тяжело или просто от времени разболталась распорная втулка демфера, или же дело в кулисе.

Расположение и устройство

Рычаг КПП ВАЗ находится в салне автомобиля справа от водителя. Прикрепляется он на рычаге кулисы с помощью втулок. Ломается он не часто, однако снимать его все таки приходится в случаях, например, когда коробку передач нужно снять .

Устройство рычага и механизма переключения передач

Как демонтировать рычаг КПП ВАЗ 2107

Если у Вас были проблемы с люфтом именно во втулках, то заранее нужно приобрести ремкомплект ручки кпп ваз 2107 и после её демонтажа.

Перед началом работ приготовьте отвертку.

• Установите коробку в нейтраль.
• Сдвиньте чехол.
• Выдавите отверткой запорную втулку демпфера вниз.
• Снимите стержень с набалдашником.
• Извлеките из него оставшиеся втулки.
• Замените их в обратном порядке как на картинке.

Перед установкой на место полностью соберите стержень с втулками, наденьте его не рычаг и резко ударьте вниз, чтобы посадить его на место.

Если необходимо заменить полностью кулису, то к отвертке добавьте ключ на 10 (лучше торцовый или головку):

• снимите декоративную панель;
• открутите пыльник;
• ключом на 10 открутите механизм;
• извлеките его из коробки.

После ремонта или при замене сборка производится в обратном порядке.

Качество ремкомплектов втулок оставляет желать лучшего и люфт стержня остается достаточно велик, поэтому некоторые вместо пластиковых и резиновых втулок просто подбирают по размеру простой шланг и крепят на него.

Тюнинг рычага

Рычаг скоростей расположен на «семерке» несколько неудачно, некоторые считают, что он длинноват, другие далеко тянуться и общее замечание при включении задней скорости к основным добавляется, что бьемся рукой о коленку пассажира.

Некоторые подбирают подходящие по размеру рычаги от иномарок и закрепляют их. Второе, и самое простое, при самостоятельной модернизация рукоятки, это просто сделать ее покороче. Для этого стержень рычага отпиливают на 5 — 7 см длины и заново нарезают резьбу.

Самый радикальны способ тюнинга, это перенос рычага ближе к водителю и уменьшение его хода при переключении передач. Выглядит, при доводке до логичного конца, солидно.

Более подробно о такой процедуре прочитайте на сайте.

Приведенный тюнинг рычага делает уникальным салон вашей машины, но не забывайте о безопасности вождения ведь приведенные примеры имеют свои плюсы и минусы и делать их или нет решать Вам.

znatokvaz.ru

Необходимые материалы и инструменты

Чтобы сделать трехколесный трайк из велосипеда, следует запастись следующими приспособлениями:

• парой цепей;
• тросами для тормозного и переключающего скорости узла;
• стандартным велосипедом;
• хомутами из нержавейки;
• колесами;
• крыльями;
• блоком тормозов;
• корзиной для транспортировки груза;
• рамой из стали;
• лакокрасочным составом.

Для создания трехколесного велосипеда своими руками потребуются молоток, болгарка, сварочный инвертор, дрель, набор ключей. После набросок всех чертежей и схем следует заранее подготовить указанные материалы, инструменты. Если в планах сооружение вместительного багажного отдела, подготавливают дополнительно листы фанеры и ножовку. При желании агрегат комплектуют сигнальным звонком или клаксоном. Комфортность посадки обеспечивается за счет монтажа нового сиденья или установки специального чехла.

Идеальное переключение передач

На современном автомобильном рынке всё большее распространение получают экземпляры с автоматической либо роботизированной коробкой передач

. По своим техническим характеристикам они уже давно не уступают своим механическим аналогам, вдобавок привлекая потенциального владельца отсутствием необходимости самостоятельно управлять процессомпереключенияскоростей , раз за разом совершая множество телодвижений.Тем не менее, на вторичном рынке в среднем ценовом сегменте соотношение продаваемых автомобилей всё ещё будет, скорее, в пользу тех, которые обладают именно МКПП. Во время движения эти скоростные диапазоны «стираются», практика показывает, что, начиная со второй передачи, переключение происходит иначе. Дело в том, что мощность новых авто способна позволить своему владельцу даже на второй передаче дойти до разгона в 70 км/час, однако, это слишком непродуманный шаг, так как слишком затратный. Переключение на пятую передачу большинство водителей производят при превышении скорости в 110 км/час, хотя рекомендуется это делать уже при 90 км/час. Автовладелец, естественно, должен знать о нормах, но переключать скорость исходя из возможностей машины и . Итак, правильное переключение передач сводится к одному — плавному выжиманию механизма сцепления и быстрому переключению скоростей. 21 Дек 2021 marketur 207 Поделитесь записью

↑ расшифровка то весты

ТО и ремонт Лады Веста необходим для поддержания эксплуатационных характеристик автомобиля в работоспособном состоянии, чтобы избежать возникновения аварийных ситуаций.

Внимание! Техобслуживание подразумевает проведение регламентных (обязательных) и диагностических (контрольно-проверочных) работ с заменой запчастей и расходных материалов, соответствующих регламенту. Гарантийный срок на Lada Vesta составляет 6 лет или 100000 км (либо возраст, либо пробег)

За этот период машина пройдет полный цикл гарантийного обслуживания, при котором будут устранены дефекты по вине производителя. Кроме этого будут отремонтированы обнаруженные неисправности, вызванные эксплуатацией автомобиля

Гарантийный срок на Lada Vesta составляет 6 лет или 100000 км (либо возраст, либо пробег). За этот период машина пройдет полный цикл гарантийного обслуживания, при котором будут устранены дефекты по вине производителя. Кроме этого будут отремонтированы обнаруженные неисправности, вызванные эксплуатацией автомобиля.

Межремонтный период составляет 1 год или пробег 15000 км. На этот срок выдается сервисная книжка, где делаются отметки о выявленных недоработках, поломках, выходе из строя.

Начиная с 105000 км или возраста Весты 7 лет, ТО повторяет весь предыдущий цикл за счет автовладельца.

Подготовка к проведению работ

Обрезание этой довольно громоздкой запчасти необходимо производить в несколько этапов. И первый из них – хорошая подготовка к процедуре. Итак, нам понадобится сам задний мост (как правило, с разборки – б/у, но в отличном состоянии, там его можно взять подешевле).

Далее – инструменты, которыми будем пользоваться для проведения работ: болгарка, сварка, тиски, стандартный кейс с необходимыми ключами, отвертками и прочими мелочами. Немаловажны также хорошие приборы для измерения точной длины обрезки. Для удобства выполнения задачи – подставки, на которых закрепляется деталь.

Также о месте проведения работ:

желателен сухой, хорошо освещенный и отапливаемый (если работаете в холодную пору года) гараж или бокс, с возможностью подключать сварку. Кажется все. Ах да, ну и ваше горячее желание произвести на свет самоделку для забавы или же – практических целей.

{banner_content}

КПП и задний мост классики ВАЗ 2107 2106 2101 2105

Казалось бы, на классике ваз улучшить уже ничего не получится. Однако есть 3 варианта коробок и 4 редукторов заднего моста. Коробки бывают 2101, 2105, 2106. Передачи (1я,2я,3я) в 2101 короче, чем в 2105, в 2106 — длиннее. Редукторы бывают с передаточным числом 3.9, 4.1, 4.3, 4.44. Как узнать передаточное число редуктора? Поднимаете заднее колесо, ставим на нейтралку, делаем 10 оборотов колеса и считаем обороты кардана.

Число оборотов кардана

Что дает передаточное число? Чем оно больше, тем меньше скорость на всех передачах при одинаковых оборотах. На стандартных шестерках с двигателем 1500 ставят на заводе кпп 2105 и мост 4.1. Если двигатель 1600 то кпп родная (2106), мост — 3,9 или 4,1.

Допустим, что на всех машинах резина 175/65R13. Посмотрим теперь на график зависимости скорости авто от оборотов двигателя (все время на графиках зеленым цветом будет обозначена стандартная 1500 с коробкой 2105 и мостом 4,1. Почему — потому что таких больше чем всех остальных).

С кпп 2106 и стандартным мостом 4,1 (малиновый) при стандартном двигателе получаем выигрыш в динамике только за счет длинной 1 передачи, 2,3-стали длиннее, что не есть хорошо (со стандартным двигателем).

Если же двигатель форсирован — то длинные передачи это то что надо: максимальная мощность будет выдаваться в большем диапазоне скоростей без ущерба в динамике. Например, возьмем кпп 2106 и редуктор 3,9 (малиновый):

Здесь все передачи длиннее (особенно первая). Например, в нашем варианте на первой передаче диапазон оборотов 3500-6500 приходится на скорость 28-53 км/ч, а у стандарта на 25-45 км/ч. Почувствуйте разницу! Кстати, в этой конфигурации первая, вторая, третья передачи полностью совпадают с 11 рядом на зубилках (с мостом 3,7), четвертая — короче, а если пятая- то она ненамного длиннее зубиловой четвертой передачи… воистину, все новое- хорошо забытое старое :).

Другое дело — если ставим мост 4,44 (малиновый):

Сравните: 1-длиннее ? 2,3-короче, 4-короче!! То есть со светофора на первой передаче раскручиваем движок, когда «стандарт» уже переходит на 2, затем вторая, третья, четвертая- и уходим вперед. Этот вариант оптимален для стандартного двигателя. Однако есть минус: на 4 передаче уже при 140 км/ч обороты будут 6000… тут лучше ставить стандартную 5 передачу, которая создаст законченную картину. Вот вам и трасса, и город — и волки сыты и никто не пострадал. А из-за того, что на режимах максимальной скорости обороты будут близки к максимальным, динамика на трассе будет потрясающей.

То есть при стандартном движке 1500 или 1600 тюнинг кпп и редуктора заключается в том, чтобы: 1 вариант — поставить коробку 2106 с 5 передачей. — Поставить редуктор 2102 (4,44).

А если движок форсирован, то можно 2 вариант: — коробка 2106. — Редуктор 3,9 Или 1й, если хочется рвать всех по городу.
