Регулировка угла продольного наклона оси поворота колеса (кастера), схождения и развала

Когда нужно делать сход-развал

Производители автомобилей не указывают в
инструкции по эксплуатации точных временных сроков или пробега. Некоторые для
самоуспокоения обращаются за услугой раз в 20-40 тыс. км. Обязательная
регулировка углов установки колес проводится после планового ремонта подвески и
вмешательства в ходовую часть, но здесь весомую роль играет марка, а также
модель транспортного средства, поскольку конструкции везде разные. Обязательна
корректировка после замены:

  • левой или правой шаровой опоры;
  • небольших рулевых наконечников;
  • стоек в сборе, соединенных со
    ступицами.

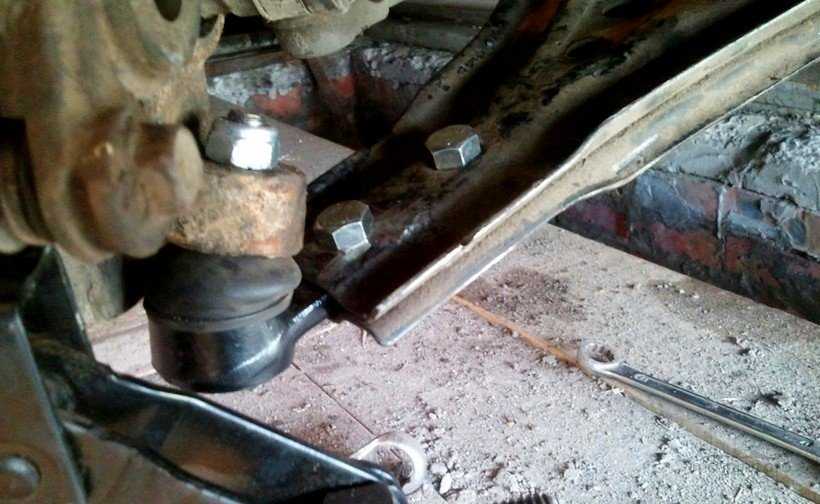

Шаровая
опора непосредственно влияет на наклон плоскости ступицы

В некоторых моделях машин регулировка углов
установки колес может понадобиться после замены ШРУСа или рулевой рейки. Если в
конструкции используется задняя полузависимая балка, то там углы стабильны и
при замене сайлентблоков балки или амортизаторов регулировка не требуется. В
таких автомобилях настраивается только развал передних колес для оптимального
взаимодействия с подвеской.

Стоит
знать! У машин с независимой многорычажной подвеской регулировка выполняется на
всех четырех шинах.

Кроме ремонтных работ, развал-схождение
потребуется проверить после попадания автомобиля в большую яму на скорости.
Удар способен сместить крепление и сбить регулировку углов. Еще при ударах
деформируются диски, поэтому диагностика поможет выявить верное направление для
ремонта. Среди признаков, указывающих на необходимость регулировки сход-развала
следующие:

  • автомобиль самостоятельно уходит с
    прямой траектории движения — водителю приходится подруливать;
  • шины визжат при маневрах;
  • теряется стабильность управления
    при смене дорожного покрытия;
  • вхождение в повороты дается с
    трудом — машина норовит выйти из заданного круга;
  • руль не возвращается
    самостоятельно в исходное положение после выхода из поворота;
  • заметен неравномерный износ
    покрышек по наружному или
    внутреннему краю.

Когда автомобиль получил серьезный удар при
лобовом столкновении, стоит проверить развал передних колес, поскольку ДТП
могло спровоцировать смещение угла, выставленного при регулировке.

А вот
смена шин, ступичных подшипников, стабилизаторов, тормозных дисков и
амортизационных пружин наоборот не требует обязательной регулировки, поскольку
эти элементы не влияют на положение ступицы.

Но за услугой можно обратиться по желанию,
чтобы быть спокойным.

Проверка схождения колес

Как видно из вышеизложенного, сделать можно быстро развал-схождение на ВАЗ-2107 своими руками. Порядок проведения работы несложный, достаточно иметь немного терпения, мастерство придет со временем.

Подготовка к корректировке схождения колес такая же, как и в случае с развалом, различия только в последующих действиях:

  1. Выравниваете колеса, устанавливаете машину на ровной площадке и располагаете на ней дополнительный груз. Только после проведения подготовительных работ можно начинать регулировку.
  2. Чтобы проверить схождение, необходимо использовать прочную нить с привязанными на концах крючках.
  3. Зафиксируйте крючки на переднем и заднем колесах, чтобы нить проходила четко через центры обеих осей.
  4. У задних колес колея на 44 мм уже, нежели у передних. Поэтому к передней части заднего колеса нужно приложить брусок с толщиной 22 мм. Нить укладывается сверху этого бруса.
  5. Поверните руль так, чтобы нитка касалась обеих сторон покрышки переднего колеса.
  6. Закрепите нитку на противоположной стороне и под задней частью колеса установите бруски толщиной 22 и 6 мм.

Зачем нужна регулировка

Развал-схождение для машин отечественного производства рекомендуется проверять и регулировать каждые 10–15 тыс. км. пробега. Обусловлено это тем, что даже в исправной подвеске за такой километраж на дорогах с плохим качеством покрытия параметры могут довольно сильно измениться, а это отразится на управляемости. Одной из распространённых причин, по которой сбиваются УУК, является попадание колеса в яму на скорости. Поэтому может потребоваться даже внеплановая проверка. Кроме этого, процедура необходима в таких случаях:

  • если менялись рулевые наконечники, рычаги либо сайлентблоки;
  • в случае изменения штатного клиренса;
  • при уводе автомобиля в сторону;
  • если шины имеют сильный износ;
  • когда руль не самовозвращается после прохождения поворота.

Что такое развал

Развал — угол наклона колёс относительно дорожной поверхности. Параметр может быть отрицательным или положительным. Если колесо верхней частью завалено к центру автомобиля, то угол принимает отрицательное значение, а при завале наружу — положительное. При больших отличиях параметра от заводских величин, шины будут быстро стираться.

Что такое схождение

Под схождением подразумевается разница расстояний между передними и задними точками передних колёс. Измеряется параметр в миллиметрах либо градусах/минутах, также бывает положительным или отрицательным. При положительном значении передние части колёс находятся ближе друг к другу, чем задние, а при отрицательном наоборот. Если колёса расположены другу к другу параллельно, схождение считается нулевым.

Видео: когда нужно делать развал-схождение

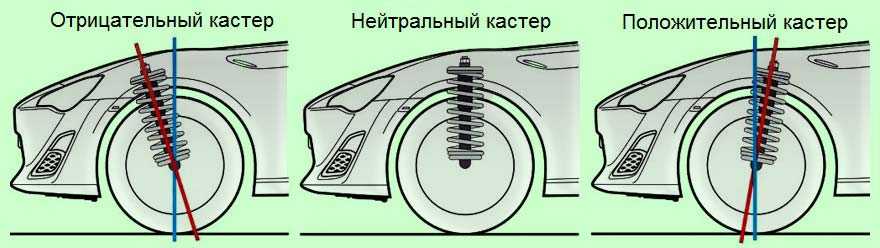

Что такое кастер

Кастером (кастором) принято называть угол, на который наклонена ось поворота колеса. Правильная регулировка параметра обеспечивает стабилизацию колёс во время движения машины по прямой.

Таблица: углы установки передних колёс на «Жигулях» шестой модели

Регулируемый параметр Значение угла (значения на автомобиле без нагрузки)
угол продольного наклона оси поворота 4°+30′ (3°+30′)
угол развала колёс 0°30’+20′ (0°5’+20′)
угол схождение колёс 2–4 (3–5) мм

Как проявляется неправильно установленный развал-схождение

Симптомов, указывающих на нарушение установки углов колёс не так уж много и сводятся они, как правило, к отсутствию устойчивости автомобиля, неправильному положению руля или чрезмерному износу резины.

Неустойчивость на дороге

Если машина при езде по прямой ведёт себя неустойчиво (тянет в сторону или «плавает» при попадании колесом в выбоину), внимание следует обратить на такие моменты:

  1. Проверить, влияют ли передние покрышки на увод, даже если установлена новая резина. Для этого меняют колёса передней оси местами. Если транспортное средство будет отклоняться в другую сторону, то дело в покрышках. Проблема в этом случае обусловлена качеством изготовления резины.
  2. Не повреждена ли балка заднего моста ВАЗовской «шестёрки».

Неровное положение руля при езде по прямой

Рулевое колесо может стоять неровно по нескольким причинам:

  1. В механизме рулевого управления значительный люфт, который возможен как из-за проблем с рулевым редуктором, так и с рулевой трапецией, маятником или другими элементами.

Повышенный износ шин

Протектор покрышек может быстро стираться при разбалансировке колёс либо при неправильно отрегулированных углах развала и схождения. Поэтому прежде всего, нужно проверить и, если требуется, выполнить балансировку. Что касается УУК, то, потому как изношены шины иногда можно определить, какие именно параметры подвески нуждаются в настройке. Если на ВАЗ 2106 выставлен неправильно угол развала, то шина будет иметь чрезмерный износ с внешней или внутренней стороны. При излишне положительном развале, больше будет стираться внешняя часть резины. При отрицательном развале — внутренняя. При неправильных установках схождения покрышка стирается неравномерно, что приводит к появлению на ней заусенцев (ёлочки), которые легко ощущаются руками. Если провести рукой по протектору от наружной стороны шины к внутренней, при этом будут ощущаться заусенцы, то угол схождения недостаточный, а если от внутренней к внешней — слишком большой. Более точно определить, сбились значения УУК или нет, можно только во время диагностики.

Как угол кастера влияет на управляемость машины

Представьте ситуацию, Вы едете по ровному асфальту, впереди поворот и на скорости 40 км/ч автомобиль совершает маневр. Машина начинает описывать дугу поворота, как вдруг передняя ось начинает скользить, Вы ослабляете угол поворота руля, но автомобиль все равно выносит на внешнюю часть поворота и ни чего не остается, как увеличить или уменьшить скорость, ловя сцепление шин с дорогой. Так произошло по причине недостаточной поворачиваемости. Передний или задний рулевой привод, в зависимости от того какой у Вас основной, просто не поймал сцепление с дорогой. Причин может быть много:

  • ширина оси колес;
  • давление в шинах;
  • отсутствия дифференциала высокого трения;
  • неправильно распределенный балласт;
  • продольный наклон оси поворота (кастер).

Все это влияет на поведение автомобиля при повороте. Малейшее изменение одного из параметров может существенно сказаться на управляемости всего транспортного средства. Производитель старается найти компромисс между величиной всех параметров автомобиля. И зачастую маневренностью жертвуют в угоду комфортности. Поэтому устанавливаются небольшой угол Аккермана и кастера. Рассчитывая, что для повседневного использования не нужны характеристики гоночного болида, который реагирует на малейший угол поворота.

Регулировка угла развала колес

Самым сложным процессом выступает проверка и регулировка развала колес, но и ее возможно выполнить своими силами. Чтоб это сделать машина поднимается так, чтоб колеса не дотрагивались до земли. После этого нужно вычислить места одинакового биения на боковых частях шин. Выставив колеса в положение движения по прямой, рядом с колесом следует подвесить груз. Мелом делаются метки по окружности колеса сверху и снизу. С помощью шнура с отвесом вычислите дистанцию от обода до шнура.

Разница дистанций между нитью груза и верхней частью обода и есть уровень развала.Для точности выполнения процедуры прокатите машину, чтоб колесо повернулось на 90. Повторить несколько раз и записать результаты.

Далее снимаем колесо автомобиля и отпускаем 2 болта крепления кронштейна стойки амортизатора к поворотному кулаку. Затем сдвигаем вовнутрь или наружу поворотный кулак, в каком направлении, и на какое расстояние, зависит от результатов ваших замеров. Именно таким образом вы сможете установить необходимый угол развала. После процедуры нужно подтянуть болты, поставить колесо и вновь провести замеры.

Делая сход-развал собственноручно, помните, что необходимо проводить замеры несколько раз (не меньше трех), после чего взять среднеарифметическое значение. Если развал-схождение отрегулированы правильно, транспортное средство не будет уходить в сторону при движении, а износ протектора шин будет равномерный.

Вся процедура регулировки проводится заново в том случае, если после проведенных работ машина всё равно «уходит» с траектории прямолинейного движения. О неправильном развале или схождении также скажет неравномерный износ покрышек, по этому диагностика шин также будет не лишней.

Самостоятельное выполнение такой не легкой процедуры сэкономить приличную сумму денег, однако помните, что для большинства современных автомобилей рекомендуется проведение сход/развал в автосервисах.

Можно с большой уверенностью утверждать, что среди водителей со стажем и только получившими «водительские права», есть такие, которые слышат об этом первый раз. Для большей части владельцев автомобилей, которые сами не проводят обслуживание и ремонт своих «железных коней», знать об этом не нужно. Для тех, кто любит мастерить и смотрит за своим автомобилем самостоятельно, эта статья может оказаться полезной.

Регулировка установки колес

Если нарушена установка колес, то потребуется произвести регулировку. Для этого выполните следующие действия:

  1. Ослабьте натяжение хомутов муфт наконечника рулевой тяги.
  2. Используя клещи типа «Кобра», необходимо вращать муфту. Перед началом проведения регулировки обязательно очистите все резьбовые соединения от грязи и пыли, обработайте проникающей смазкой.
  3. Вращайте муфту до тех пор, пока между ниткой и покрышкой переднего колеса не нормализуется зазор.
  4. После завершения работы обязательно произведите затяжку резьбовых соединений.
  5. Аналогично проводится регулировка на втором колесе.
  6. Суммарное схождение колес должно быть не более 2 мм.

Обязательные условия

Наиболее точная проверка возможна только в мастерских на стендах. Но при отсутствии таких атрибутов можно использовать проверенный «дедовский» метод. Желательно устанавливать автомобиль на смотровую яму, так как придется выкручивать гайки и болты подвески, а без нее сделать это проблематично.

При проведении работ внимательно осматривайте всю подвеску, состояние сайлентблоков и шаровых шарниров, наконечников рулевых тяг. Если в них есть люфт, то установка углов колес не принесет никакого результата, и вся работа окажется проделана впустую, машина будет изменять свою траекторию самопроизвольно.

Регулировка своими руками

Выполнять развал схождение своими руками довольно не просто. Не потому, что сход очень сложно сделать, а по той причине, что для этого нужно приобрести дорогостоящий инструмент. Если вы решили провести регулировочные работы собственными силами, то будьте готовы к некоторым затратам.

Поэтому гораздо выгоднее купить инструмент и делать все самому. Из инструмента понадобиться:

  • Измеритель развала (цифровой). Является самым удобным и довольно быстро производит замеры.
  • Регулятор схождения. Выполняет замер уровня схождения, с его помощью подбирается необходимый угол.
  • Набор ключей.

Учитывая всю сказанную выше информацию, можно выполнять развал схождение своими руками. Итак, как это делается?

Первое, что нужно сделать, убедиться в том, что набор необходимых инструментов, без которых не возможно выполнить данный процесс – готов.
Перед тем, как приступать к основной работе, необходимо проделать ряд обязательных мероприятий. Нужно замерить старое расположение каждого колеса. Это необходимо выполнить для того, чтобы поставить все как было, если ваша регулировка вдруг не увенчается успехом. Каждое колесо необходимо замерить, полученные данные записать на листочек

Также нужно проверить, а лучше перепроверить выравнивание, которое появится после новых изменений.

Это важно, так как при изменении развала будет меняться и схождение, также происходит и в обратном случае. Нужно убедиться, что все гайки на колесах затянуты

Также следует проверить колеса на количество атмосфер в них. Если вы заметите, что не соблюдается идентичность, то примите все меры, чтобы данную ситуацию изменить. Разность между колесами может иметь максимум 0.5 атмосфер. После проведения подготовительных работ можно выполнять схождение и развал своими руками.

Развал своими руками. Нужно поднять транспортное средство на домкрат и проверить геометрию подвески. Нужно внимательно осмотреть подвеску, чтобы выявить на ней какие-либо механические повреждения (износ, трещины). Это можно не делать, но если уж появилась возможность заглянуть под автомобиль, почему бы ни просмотреть и другие элементы. Если дефектов не обнаружено, то можно продолжать дальше, а если такие есть – стоит сразу же заменить повредившиеся детали на новые.

Такие элементы, как контргайка и болт с эксцентриком, крепят рычаги подвески авто. Чтобы отрегулировать угол развала, вам нужно немного отпустить гайку, для того чтобы свободно вращать эксцентрик. Вращая его, вы сможете изменять угол, а так же вы заметите, как вращается подвеска. Теперь нужно достать листик с записями ваших старых показаний, чтобы определить, насколько нужно выставлять новое положение. Далее затяните отпущенные гайки, снимите автомобиль с домкрата. Откатите его на несколько метров назад, а потом верните в исходную позицию. После этого повторно замерьте развал. Если вы с первого раза добились необходимых оптимальных показателей – отлично. Если же нет – повторите попытку еще раз. Таким образом нужно отрегулировать каждое колесо.

Схождение своими руками. Снова установите машину на домкрат и ослабьте уже известные вам контргайки крепления рулевых тяг. Регулировка схождения регулируется путем вращения рулевой тяги. Итак, вращая тягу, мы изменяем ее длину. Важно помнить, что ваша спецификация – только один дюйм схождения, то это значит, что с каждой стороны вы можете пододвинуть тяги только на полдюйма. После этого закрутите все ослабленные крепежи и снимите авто с домкрата. После этого нужно также откатить транспортное средство на несколько метров назад, а потом вернуть его на место. Теперь нужно измерять новые изменения, для того чтобы убедиться в том, что все сделано верно. Если все как предполагалось, нужно завершить выполнение – затянуть основательно гайку и эксцентрик. На этом регулировка окончена. После этого можно переходить на вторую сторону авто – к другим колесам. Если результат – неудовлетворительный, что ж, давайте все повторять, начиная с развала, проверяя каждое колесо.

Выполнить развал схождение своими руками значит сделать то, чем занимаются только мастера на сервисах. Если вы довольны своей работой и новые параметры удовлетворяют требования автомобиля, то вы действительно на отлично справились с этой задачей.

Регулировка схождения колес ВАЗ 2106

Схождение определяем, измерив разность в расстояниях между передними и задними точками внутренней части неповрежденных ободов левого и правого колес. Рулевое колесо при проведении регулировки должно быть зафиксировано в нейтральном положении (для движения прямо). Можно определить необходимость регулировки схождения более удобным методом, но для этого необходимо, чтобы на всех колесах были установлены шины одной модели и размера, без дефектов на боковых поверхностях. Натягиваем прочные нити между передними и задними колесами на уровне их осей. Проволочные крючки на концах нитей зацепляем за протектор.

Между нитями и боковинами задних колес в их передней части устанавливаем вкладыши.

Регулировка развала-схождения на СТО

Если есть подозрения, что у вашей «шестёрки» нарушен сход-развал, то следует посетить автосервис для диагностики подвески и углов колёс. Если будет выявлено, что какие-то элементы подвески вышли из строя, их придётся заменить и только после этого выполнить регулировку. Процедура может осуществляться на разном оборудовании, например, оптическом либо компьютерном стенде

Важное значение имеет не столько используемое оснащение, сколько опыт и подход мастера. Поэтому даже на самом современном оборудовании настройка может не дать должного результата

В разных сервисах технология проверки УУК может отличаться. Сперва мастер проверяет давление в колёсах, подкачивает их согласно установленным покрышкам, значения заносит в компьютер, после чего приступает к регулировочным работам. Что касается автовладельца, то его должно волновать ни столько оборудование, которое будет задействовано для регулировки, а то, чтобы после процедуры машина на дороге вела себя устойчиво, её никуда не уводило и не кидало, резину не «ело».

Выполняем развал и схождение самостоятельно.

Не будем повторяться о важности этой операции. Процесс этот важный и отнестись к нему необходимо с полной серьёзностью

Для выполнения её необходим инструмент и приспособления:

  • Наличие смотровой ямы.
  • Отвес.
  • Мел или фломастер.
  • Набор ключей.
  • Раздвижная линейка со шкалой.

Проведение операции проверки и регулировки развала и схождения для автомобилей с приводом на передние колёса и «классики» имеют некоторые различия. Для выполнения этой операции в домашних условиях необходимо обеспечить наличие ровной, горизонтальной площадки. Проверку и регулировку проводят в несколько этапов:

  1. Автомобиль устанавливается на площадке таким образом, чтобы передние колёса стояли прямо. На внешней стороне покрышке наносят две метки, одна вверху, а другая снизу.
  2. Прикладывают отвес к крылу таким образом, чтобы он был в плоскости с нанесёнными метками. Далее штангенциркулем или другим измерительным инструментом измеряют расстояние от шнура до диска колеса возле верхней и нижней метки. Если разница составляет около 3 миллиметров, это нормально.
  3. Далее необходимо провернуть колёса, прокатив автомобиль вперёд, чтобы нанесённые метки расположились горизонтально.
  4. Снова проводятся замеры от шнура до диска колеса в вертикальной плоскости.
  5. Для получения более точных данных замеров, такую операцию необходимо произвести несколько раз.

Разница размеров межу верхней и нижней меткой для автомобилей с передним приводом должна быть не более 1 мм, а для «классики» – 3 мм. Если полученные результаты измерений не вписываются в эти нормы, проводят регулировку. У автомобилей с передним приводом нужный результат получают сдвигом стойки вперёд или назад, а у «классики» добавляют или убирают регулировочные шайбы нижнего рычага передней подвеске. Если «классика» в передней подвеске имеет стойку «Мак Ферсон», для регулировки тоже двигают стойку.

Схождение колёс проверяют с помощью раздвижной линейки. Для этого на внутренней части колёс впереди по ходу автомобиля делают две метки и измеряют расстояние. Далее необходимо перекатить автомобиль таким образом, чтобы метки оказались сзади по ходу автомобиля. Замер, полученный между метками, должен быть больше предыдущего примерно на 1 мм. Этого можно достичь проворачиванием рулевых тяг.

Хочется напомнить, что подобные самостоятельные регулировки, являются временными, поэтому, надолго не откладывайте проверку на специальном оборудовании передней подвески автомобиля.Удачи на дорогах!

В обзоре рассматривается, как проверять сход-развал на ВАЗ-2112 и как при необходимости вносить коррективы. На легковушках десятого семейства (2110-2112) настраивается каждый параметр: схождение, развал и даже угол наклона оси поворота. Регулировку проводят в стандартной последовательности – начинают с настройки поворотной оси. В последнюю очередь выравнивают углы схождения. Те, кто нарушит эту последовательность, будут «ходить по кругу».

Пример на видео: что будет, если геометрию подвески не проверять и не настраивать.

Признаки нарушенного развала-схождения

Как гласит «мануал» автослесаря: «…для отечественного автопарка ранних годов выпуска периодичность проверки «геометрии» составляет 10 000…15 000 километров…», для автомобилей же иностранного производства специалисты рекомендуют проводить диагностику каждые 30 000 километров пробега. По мне, так это слишком размытый показатель, который совершенно не отражает реалии современных эксплуатационных условий. Согласитесь, тяжело привязать к данным рекомендациям любителя бездорожья на тюнингованном «Паджеро», который активно «собирает» все кочки и ухабы, и дедушку на «семёрке», для которого преодоление дорожной неровности связано с полной остановкой автомобиля. Поэтому для определения состояния углов развала-схождения передних и задних колёс могут служить следующие признаки:

  • при прямолинейном движении автомобиль ведёт в сторону;
  • при положении колёс, соответствующем движению прямо, перекладина рулевого колеса смещена в сторону;
  • отсутствует курсовая устойчивость (автомобиль выказывает непривычное поведение, «рыскает» по сторонам);
  • запоздалая реакция на поворот рулевого колеса;
  • «тугой» руль;
  • при торможении машина «уходит» в сторону, на разворот (когда тормозная система исправна);
  • при максимальных углах поворотов радиусы значительно различаются друг от друга (колёса могут задевать подкрылки);
  • при выходе из поворота руль не возвращается;
  • нехарактерный шум покрышек во время движения;
  • неравномерный износ резины.

Для того чтобы вас не смущал последний пункт данного списка «симптомов», необходимо периодически проверять давление воздуха в шинах, как, в принципе, и гласит инструкция по эксплуатации автомобиля. В норме износ покрышки должен вызываться условиями её эксплуатации, а не следствиями механических неисправностей подвески автомобиля.

Примеры и причины преждевременного износа

Помимо этого существует также внеплановая необходимость проверки и регулировки углов развала-схождения. Как правило, данная процедура должна проводиться после:

  • сильных ударов, ведущих к повреждениям или смещениям деталей подвески;
  • долговременной и агрессивной езды по неровностям;
  • изменения клиренса автомобиля (косвенный признак «усталости» стоек, амортизаторов и резиновых элементов подвески);
  • снятия и установки стоек, балки с рычагами;
  • замены элементов подвески (шаровых опор, сайлентблоков рычагов и тяг);
  • замены элементов рулевой системы, влияющие на положение колёс (рулевая рейка, а также её наконечники и тяги);
  • после того как были установлены автобаферы или прочие варианты проставок на авто.

Самостоятельная регулировка развал-схождения на ВАЗ 2106

«Жигули» шестой модели во время проведения ремонтных работ не вызывают особых проблем. Поэтому посещать автосервис каждый раз, когда есть подозрение на то, что УУК нарушены, может оказаться затратным мероприятием. В связи с этим многие владельцы рассматриваемого автомобиля проверяют и регулируют углы колёс самостоятельно.

Подготовительные работы

Для проведения регулировочных работ автомобиль потребуется загнать на ровную горизонтальную поверхность. Если такой возможности нет, то для установки колёс по горизонтали под них помещают подкладки. Перед диагностикой необходимо проверить:

  • давление в шинах;
  • работоспособность демпферов;
  • люфт руля;
  • зазор в ступичных подшипниках и шарнирах передней подвески.

Если во время подготовки будут обнаружены неисправности подвески, устраняем их. Машина должна оснащаться дисками и шинами одинаковой размерности. На ВАЗ 2106 нужно выставить давление в шинах согласно следующим значениям: 1,6 кгс/см² спереди и 1,9 кгс/см² сзади, что также зависит от установленной резины.

Таблица: давление в колёсах «шестёрки» в зависимости от размера шин

Размер шин Давление в шинах МПа (кгс/см²)
передние колёса задние колёса
165/80R13 1.6 1.9
175/70R13 1.7 2.0
165/70R13 1.8 2.1

Проверять и устанавливать углы рекомендуется при загрузке автомобиля: в середине багажного отделения нужно поместить груз 40 кг, а на каждом из четырёх сидений по 70 кг. Руль необходимо установить в среднее положение, что будет соответствовать прямолинейному движению машины.

Регулировка кастора

Кастор регулируется следующим образом:

  1. Изготавливаем приспособление из куска металла толщиной 3 мм, в соответствии с приведённым рисунком. Приспособление будем использовать с отвесом.

Регулировка развала

Чтобы измерить и выставить развал, нужно подготовить такие инструменты:

  • ключ на 19;
  • регулировочные шайбы;
  • отвес (нить с грузом);
  • линейка.

Процедуру выполняем следующим образом:

  1. Покачиваем несколько раз перед и зад автомобиля за бампер.
  2. Подвешиваем отвес, зафиксировав его в верхней точке колеса либо на крыле.
  3. Линейкой определяем расстояние между шнурком и диском в верхней (а) и нижней (b) части.

Регулировка схождения

Схождение устанавливается при помощи следующих материалов и инструментов:

Из проволоки делаем крючки и привязываем к ним нить. В остальном процедура состоит из следующих действий:

  1. Нить натягиваем таким образом, чтобы на переднем колесе она касалась точек 1 (спереди шнурок фиксируем крючком за протектор), а сзади её держал помощник.

Видео: развал-схождение своими руками на примере ВАЗ 2121

Классические «Жигули» не являются сложным в плане ремонта и обслуживания автомобилем. Выставить углы передних колёс можно подручными средствами, ознакомившись с пошаговой инструкцией. Своевременная регулировка позволит избежать возможного ДТП, избавиться от преждевременного износа шин и обеспечить комфортное управление автомобилем.

Источник

Что такое кастер

Углом кастера называют отклонение угла продольной оси от вертикали. Функция заключается в стабилизации прямолинейного движения автомобиля. Получается самоцентрирующаяся система, которая в разных условиях по-разному может влиять на поворот автомобиля и сам руль. Самоцентрование напрямую зависит на поворачиваемость колес. Чем больше угол кастера, тем лучше центрование, но шире радиус поворота автомобиля.

Важно правильно выставить угол, если Ваш путь лежит по скоростной трассе, без большого количества резких поворотов и неровностей, то следует выставить большой угол, если же предполагается езда по серпантину, то угол должен быть минимальный. Кастер колеса заставляет ехать автомобиль прямо при отпущенном руле. Чем большее отклонение от вертикальной оси, тем устойчивее транспортное средство на дороге

Так же он не дает машине наклоняться и опрокидываться

Чем большее отклонение от вертикальной оси, тем устойчивее транспортное средство на дороге. Так же он не дает машине наклоняться и опрокидываться.

Правильно выставленный развал схождение обеспечивает максимальную площадь соприкосновения шины с дорогой. Но при повороте руля покрышка деформируется под действием боковой силы. Кастер наклоняет колеса в сторону поворота руля, тем самым увеличивая эффективность развала. Достигается наибольшая площадь соприкосновения шины с пятном контакта.

Кастер бывает:

  1. Положительный – ось поворота отклонена назад.
  2. Нулевой – ось поворота совпадает с вертикалью.
  3. Отрицательный – ось поворота отклонена вперед.
Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
