Виды систем

Чтобы модернизировать свой автомобиль ВАЗ-2106 и его отопитель своими руками, можно выбрать один из трёх актуальных способов. Они применяются достаточно активно и позволяют повысить уровень комфорта внутри салона отечественной классики.

Дополнительный электроотопитель. Это устройство для обогрева салона, являющееся достаточно простым и элементарным с точки зрения использования и установки. Работают электроотопители путём подключения к прикуривателю на передней панели. Чтобы выполнить установку, особые навыки не потребуются, поскольку работать отопитель начинает сразу после подключения. Однако это электрический агрегат, который будет отбирать энергию. При работе на максимальных оборотах быстро посадит аккумулятор. Так что в условиях неработающего двигателя пользоваться таким устройством не стоит. По сути, это обычный фен с нагревательным элементом и вентилятором, который и создаёт эффект дополнительного отопления внутри ВАЗ-2106.
Автономные обогреватели. Для ВАЗ-2106 подобные устройства практически не актуальные. Чаще применяют при дополнительном оснащении грузовиков, больших минивэнов или фургончиков. Питание обогреватель получает от горючего. У него автономная камера сгорания и выхлопная система. Работа системы не зависит от двигателя автомобиля. Агрегат имеет сложный монтаж и негативно влияет на расход топлива. Да и покупка автономной системы обойдётся заметно дороже. Внешне представляет собой металлическую конструкцию с камерой сгорания и необходимой электроникой.
Вспомогательные радиаторы

Для обогрева салона владельцы автомобилей, включая ВАЗ-2106, где штатная печка не справляется со своими задачами, зачастую обращают внимание именно на дополнительные радиаторы. Подключение осуществляется через штатную систему охлаждения и печку.

Элементы устройства

Печка на ВАЗ-2106 включает в себя следующие основные компоненты:

дефлекторы;
тяги крана печки;
крышки воздухопритоков;
воздуховоды для лобового стекла;
радиатор;
кожух радиатора;
отводные трубы;
подводные;
кран печки;
крышка распределителя воздуха;
электрический двигатель вентилятора;
крыльчатку вентилятора;
добавочные резисторы;
воздуховоды внутренней системы вентиляции;
рычаг крышки распределителя;
кронштейны;
ручка управления крышкой;
ручка управления краном;
тяги крышки воздухопритоков.

Эти элементы представляют собой устройство отопителя на автомобиле ВАЗ-2106.

Конструкция и принцип работы

Салонный отопитель на автомобиле ВАЗ-2106 является компактным агрегатом, к основным составляющим элементам которого относят:

мотор печки;
вентилятор с крыльчаткой;
радиатор;
заслонку для распределения воздушных потоков;
кран печки с регулирующими рычагами.

ВАЖНО! Если в схеме радиатора печки ВАЗ-2106 были обнаружены течи, тогда по возможности замените радиатор на новый. Его ремонт сложный, плюс не всегда приносит положительный результат

Это скорее временная мера.

Устроена печка на автомобиле ВАЗ-2106 достаточно просто, но новичкам справиться с задачами по её ремонту может оказаться невыполнимой задачей. Это не так. Особенно если вы будете знакомы с устройством и конструктивными особенностями отопителя.

Стандартный, то есть заводской для ВАЗ-2106, отопитель имеет сравнительно компактные размеры, однако эффективно охлаждает жидкость и прогревает салон. Это отмечают многие владельцы отечественной классики. Включение и управление интуитивно понятное.
На ВАЗ-2106 используется самая распространённая конструкция отопительной системы среди российского автопрома, а местами и советского. Основой выступает жидкостная система охлаждения главного двигателя.
Основными элементами отопительной системы являются печка, соединения с элементами управления (краники, рычаги), магистрали и радиатор.
Заслонки и кран отопителя соединяется с устройством управления с помощью упругой и гибкой тяги.
При переводе верхнего элемента в верхнюю предельную позицию, кран открывается полностью, что обеспечивает максимальное количество поступающей охлаждающей жидкости в систему отопления через радиатор.
Если в аналогичную позицию перевести нижнее устройство управления, тогда заслонка воздухозаборника окажется открытой до предела. Так через печку в систему отопления будет направлен максимальный воздушный поток.
Дефлекторы, выполненные из пластика, могут менять угол обдува в салоне ВАЗ-2106. Тем самым водитель и передний пассажир регулируют направленность создаваемых воздушных потоков при обогреве или обычном проветривании.
Крышка распределения потоков воздуха не соединена с системным переключателем управления отопителем. Эта заслонка позволяет регулировать степень закрытия или открытия рычажным девайсом. Подобная конструкция обеспечивает дополнительный комфорт водителю автомобиля ВАЗ-2106 при регулировании работы системы отопления.
Устройство предусматривает наличие трехпозиционного тумблера, предназначенного для регулирования объёмов воздушных потоков, проходящих через печку. Регулятор позволяет выбирать между двумя диапазонами вращения вентилятора отопителя — от минимального до максимального.

ВАЖНО! Никогда не включайте электровентилятор отопителя, если заслонка воздухозаборника при этом находится в задвинутом состоянии, а кран открыт

Особенности подключения печки

На ВАЗ-2106 используется электрический двигатель Мэ 255. Это электромоторчик постоянного тока, который возбуждается от постоянного магнита.
Несколько нюансов схемы подключения отопителя ВАЗ-2106:

При подключении к питающей цепи электромотор добавочного резистора, вал якоря начинает прокручиваться, но с меньшей частотой.
Резистор фиксируется парой пружинных шайб внутри кожуха вентилятора печки.
При температуре 20 градусов показатели сопротивления резистора составляют 1,5 Ом.
При выходе из строя электродвигателя его следует заменить;
Ремонт заключается только в очистке коллектора или нанесении смазки на подшипники.
В норме параметры номинального напряжения в схеме составляют 1 В.
Показатели номинальной мощности — 2 Вт.
Частота вращения вала электромотора — 3000 об/мин (при условиях напряжения 12 В).

Отопительное оборудование сравнительно простое по своей схеме и конструкции, потому большинство автовладельцев ВАЗ-2106 предпочитают осуществлять ремонт своими руками.

Установка мотора от зубильной печки в стоковую печку с переделками

Хочу предложить вашему вниманию свою версию доработки классической печки. Сначала скажу, что исправный жигулевский отопитель довольно успешно справляется со своей задачей, в машине тепло даже в сильный мороз, однако в тоже время у него есть ряд существенных недостатков, от которых мечтает избавиться каждый классиковод. Это и сильный назойливый шум, и недостаточный обдув лобового и боковых стекол, и малое количество скоростей вентилятора отопителя. А началось все с того, что в моих руках «совершенно бесплатно» оказались пятая печка в сборе и старый зубильный мотор печки с крыльчаткой. Это позволило мне не торопясь экспериментировать, продолжая ездить на своем авто со стоковым отопителем.

Подробнее о Установка мотора от зубильной печки в стоковую печку с переделками
Войдите, чтобы оставлять комментарии

Как лучше сделать тюнинг печки ВАЗ 2106?

Возникает необходимость сделать тюнинг печки ВАЗ-2106 в силу ее неспособности справляться с повышенными нагрузками в холод или жару. На тематических форумах много сообщений от водителей, вынужденных ждать почти 30 минут, пока печь нагреет при отрицательной температуре воздух в машине. Повышенный расход ресурсов и низкий КПД их использования — наиболее распространенный «камень в огород» производителя оборудования.

Технические основы модернизации

Главная цель планируемых преобразований — снижение шумового и вибрационного загрязнения. Перед началом работы необходимо продумать, что именно водитель хочет получить в конце. Наиболее распространенный вариант — увеличение холодного или теплого воздушного потока при обязательном снижении уровня шумового загрязнения. Для достижения поставленной цели понадобится:

промышленный фен — используется для придания необходимой формы оргстеклу;
несколько алюминиевых уголков;
шурупы;
соединительные элементы печки;
оргстекло, толщина которого 3 мм;
«улитка» от легкового автомобиля ВАЗ-2108 — отвечает за снижение шумового загрязнения и увеличение потока воздуха.

Первоначально создается корпус «улитки». Желательно не допускать ошибок, связанных с параметрами изделия, иначе печка станет причиной частых визитов на СТО. Именно поэтому перед началом работы проводятся измерения посадочного гнезда. На основании собранных параметров нарезается оргстекло. Для придания изделию необходимой геометрической формы используется промышленный фен.

Рекомендуется держать его на безопасном расстоянии, в противном случае оргстекло сильно деформируется. Практический опыт показывает, что хорошая печка должна быть на 2-3 см меньше по габаритам, нежели предыдущая. В связи с этим необходимо аккуратно спилить заглушку «улитки». Если все сделано правильно, то параметры готовой печки исключат появление характерного свиста и вибрации.

Повышенное внимание обращается на боковые стенки. Если они будут слишком толстыми, то это негативным образом скажется на потоке воздуха, а если наоборот, печь будет активно вибрировать

Именно поэтому в качестве исходного материала для них применяется дюраль. Оптимальная толщина составляет 1,5 мм. На следующем этапе обеспечивается герметичность конструкции. Силиконовый герметик — проверенное средство для этих целей.

Практические результаты преобразований

Каждая щель обрабатывается тщательно, иначе плотность потока воздуха из печки оставит желать лучшего.

Тщательно изучается структура каналов, отвечающих за подводку воздушного потока к воздуховоду, и поворотников. Необходимо использовать материал, позволяющий решить одновременно несколько задач.

Во-первых, воздух должен без увеличенного сопротивления материала передвигаться по каналу. Во-вторых, сама конструкция не должна активно вибрировать в момент повышенных нагрузок. Именно поэтому оптимальным материалов для формирования воздуховодов является дюраль. После этого создаются прорези для обдува водителя и его ног.

С практической точки зрения, результат проделанной работы заметен сразу. Снижение шумовой нагрузки носит существенный характер. На втором месте находится увеличенная мощность воздушного потока из боковых прорезей. Вопреки изгибам воздушных каналов обдув носит существенный характер. Больше не нужно ждать 20-25 минут, пока температура в салоне дойдет до необходимого уровня.

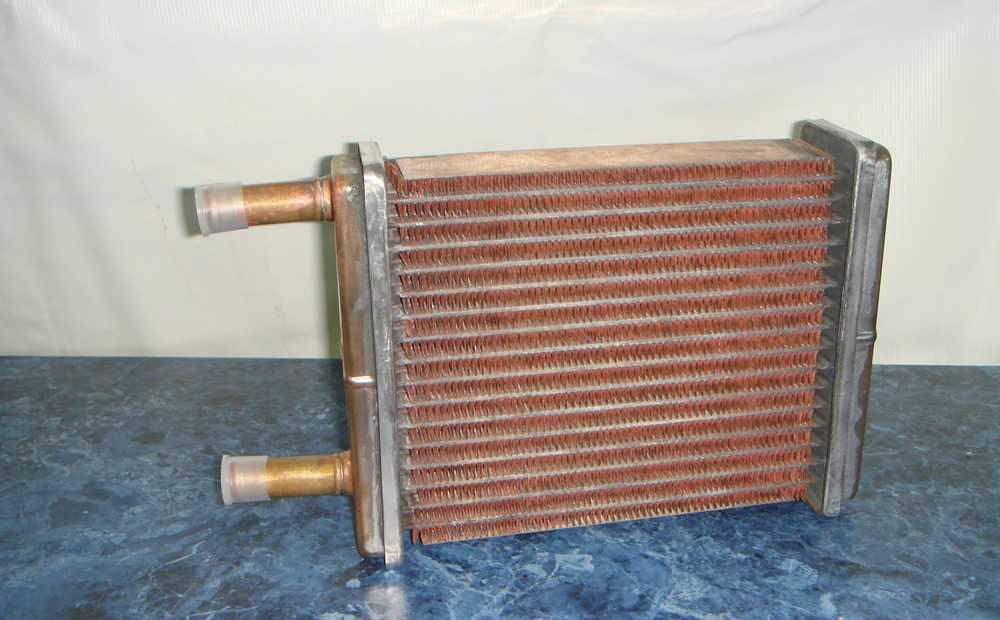

Пошаговая инструкция по установке нового радиатора печки

Для того чтобы правильно и аккуратно заменить старое приспособление, которое перестало функционировать должным образом, в первую очередь, как правило, следует запастись необходимым инструментарием. В частности, если речь идёт о замене радиатора, установленного в отопительном приборе авто ВАЗ-2106, автовладельцу пригодится только пара ключей (на «7» и «10»), а также отвёртка.

Первый шаг заключается в открытии краника печки, сделать эту манипуляцию позволит перемещение в правую сторону рычага управления. Затем необходимо избавить систему охлаждения движка от тосола.

Замена радиатора печки на автомобиле ВАЗ-2106 предусматривает необходимость разогнуть скобы, посредством которых держится вакуумный шланг. Эти небольшие элементы конструкции располагаются в подкапотном пространстве, удерживая жгут проводов. Благодаря тому, что автомобилист может отодвинуть шланг со жгутами в сторону, можно будет в дальнейшем с лёгкостью начать работу непосредственно с отопительным агрегатом.

Дальнейшие действия должны быть направлены на ослабление затяжки хомутов, после уменьшения силы крепления, можно будет демонтировать с системы все шланги. После того как будут откручены оба болта крепления уплотнителя, посредством которых держится щиток передка, автомобилист сможет без особых трудозатрат снять уплотнитель, аккуратно стянув его по трубам

Важно учесть одну важную деталь, в частности распорные втулки. Эти небольшие элементы системы находятся внутри уплотнителя, поэтому при снятии их важно не потерять

Радиатор печки ВАЗ-2106 может быть подвергнут модернизации только после снятия вентилятора. Стоит отметить, что агрегат должен быть убран только совместно с кожухом машины. Сразу после этого можно приступить к демонтажу самого радиатора отопителя, аккуратно опуская агрегат вниз до такого уровня, который определит непосредственно тяга управления краником печки. При демонтаже приспособления следует учесть то, что вначале опускается задняя часть радиатора, после чего выводятся трубы, расположенные в нише щитка передка.

Автомобилист должен открутить болт, который держит оболочку тяги управления краником, а затем убрать тягу с самого крана. После этого можно демонтировать с транспортного средства не только радиатор, вместе с ним следует снять краник и трубы. Если аккуратно открутить пару болтов и убрать отводящую трубку, можно будет быстро избавиться от прокладки, расположенной с фланца трубы. Отвернув следующие два болта, следует демонтировать краник непосредственно с подводящей трубой.

Следующей должна быть изъята прокладка, которая зафиксирована на кранике отопительного прибора. Вывернув ещё парочку болтов, можно будет удалить подводящую трубу, зафиксированную на кранике отопителя, поэтому необходимо будет избавить систему и от прокладки, расположенной на подводящей трубе и кранике.

Прежде чем приступать к замене основного приспособления, автомобилист должен предвзято осмотреть обе прокладки (на подводящей и отводящей трубах). Следует помнить о том, что эти элементы взаимозаменяемы. Кроме того, прокладки не должны иметь никаких механических повреждений, на них должны отсутствовать отметины, намекающие на старение резины. Целесообразнее заменить эти детали на новые типовые элементы.

Если автовладельца интересовало то, как снять радиатор печки на ВАЗ-2106, то описанная инструкция при правильном подходе позволит всё сделать самостоятельно в кратчайшие сроки. После демонтажа автовладельцу достаточно будет только установить новый радиатор вместе с краником, в обратном описанному порядке.

Чтобы удостовериться в правильности своих действий, автомобилист может проверить радиатор печки, в частности, заглушив все отверстия в бачке приспособления, подвести к нему воздух, который будет иметь давление не менее 0,1 МПа. Затем агрегат следует расположить в любой ёмкости, наполненной водой, и оставить там всё хотя бы на 20–30 с. Любое негерметичное место в радиаторе при таком подходе даст о себе знать выходящими пузырьками воздуха.

После тщательной проверки необходимо расположить оболочку тяги, посредством которой управляется краник печки, таким образом, чтобы при расположении в крайних положениях рукоятка регулировки могла полностью фиксировать открытие или закрытие крана.

В конце манипуляции следует наполнить систему охлаждения движка тосолом, проверить герметичность конструкции, а также функциональность печки в салоне.

Доработка карбюратора и системы зажигания

Кроме того, тюнинг ВАЗ 2106 невозможно себе представить без доработки карбюратора. Увеличенный объем двигателя с уменьшенной камерой сжатия просто вынудят вас увеличить проходные сечения жиклеров и производительность ускорительного насоса. Нельзя оставлять без внимания и систему зажигания.

Если вы решили оставить штатную – проверьте жесткость пружин в механизме опережения зажигания при помощи стробоскопа и при необходимости подгоните ее к заводским величинам. Конечно же, лучше всего поставить электронную систему. Она позволит точнее установить угол опережения зажигания и обеспечит мощную искру, которая позволит двигателю заводиться «с пол оборота» даже в сильный мороз.

Если вы проделаете хоть половину из описанных выше мероприятий, то увидите, что доработка двигателя ВАЗ 2106 своими руками позволяет намного поднять его мощность.

Печка утратила эффективность – причины

Если отказ одного из элементов системы обогрева диагностировать нетрудно, то со случаями утраты эффективности зачастую разобраться самостоятельно бывает нелегко.

Так, когда печка дает слишком мало тепла на максимуме, то допустимо заподозрить такие неполадки:

закупорка основного или печного радиатора;
износ уплотнителя заслонки воздухоприемника;
неисправность системы охлаждения.

Начинать поиск проблемы рекомендуем с радиатора отопителя. Для этого:

запустите двигатель;
разогрейте его до рабочих показателей;
поставьте регулятор печи на максимум;
ощупайте радиатор, а также патрубки, присоединенные к крану.

Если последние оба горячие, то скорее засорился теплообменник – его придется чистить или менять. Когда же и шланги холодные – возникли неполадки в системе охлаждения. Нагрев лишь патрубка, ведущего к крану, говорит о заклинивании последнего или обрыве тягового тросика.

Надлежаще высокая температура радиатора на фоне низкой эффективности печки указывает на проблемы с притоком воздуха. Здесь чаще всего выходит из строя прокладка заслонки.

2.6.12 Система отопления и вентиляции / ВАЗ 2106

Причина неисправности	Метод устранения
Электродвигатель вентилятора отопителя не работает
Повреждены провода, окислены или неплотно надеты их наконечники	Обожмите клеммы, зачистите наконечники, замените неисправные провода
Износ, зависание щеток электродвигателя, обрыв в обмотке якоря, окисление, износ коллектора	Зачистите коллектор или замените электродвигатель
Замыкание на «массу» обмотки якоря (сразу перегорает предохранитель)	Замените электродвигатель
Неисправен переключатель отопителя	Замените переключатель
Электродвигатель вентилятора отопителя не работает на малой скорости
Сгорел дополнительный резистор, повреждены его провода или неплотно надеты их наконечники	Замените резистор, обожмите клеммы, зачистите наконечники, замените неисправные провода
Неисправен переключатель отопителя	Замените переключатель
Якорь электродвигателя вентилятора отопителя вращается медленно
Загрязнен или окислен коллектор	Зачистите коллектор или замените электродвигатель
Межвитковое замыкание обмотки якоря (может перегорать предохранитель)	Замените электродвигатель
Заедание вала якоря в подшипниках (скрип, визг, может перегорать предохранитель)	Замените электродвигатель
Салон автомобиля обогревается плохо
Недостаточная температура охлаждающей жидкости	См. Диагностика неисправностей двигателя и его систем: «Двигатель долго прогревается до рабочей температуры»
Мало жидкости в системе охлаждения	См. Диагностика неисправностей двигателя и его систем: «Падение уровня охлаждающей жидкости в расширительном бачке»
Заедание крана в закрытом положении, заедание заслонок тросов или обрыв тросов управления, ослабление их крепления	Замените неисправные кран, тросы, заслонки. Надежно закрепите оболочки тросов, смажьте тросы моторным маслом, отрегулируйте приводы
Неисправен радиатор отопителя	Замените радиатор
Температура в салоне не регулируется
Заедание крана отопителя, заслонок, тросов в оболочках или их обрыв, ослабло крепление оболочек тросов	Замените неисправные кран, тросы, заслонки. Надежно закрепите оболочки тросов, смажьте тросы моторным маслом, отрегулируйте приводы

Неисправности системы охлаждения ваз 2106

Моторчик печки то работает то нет.Одна из причин неисправности.

Система охлаждения ВАЗ-2106. Зарубин С.Ю. #ДОТИПОВКО

Тома Жданова и ее жигули: СПЕЦВЫПУСК! Сколько стоил тюнинг ШКЕТА 2106?

Как развоздушить систему охлаждения двигателей ваз-2107-2106-2101

Доработка печки на автомобиль ВАЗ 2106

Отопительный прибор в салоне классической «шестерки» должен нести тепло и исправно работать, в противном случае требуется доработка печки ВАЗ 2106. Температура внутри автомобиля должна быть комфортной не только для пассажиров транспортного средства, но и для водителя, особенно если ему за рулем приходится проводить длительное время.

Значительная часть автомобилей ВАЗ 2106 традиционно эксплуатируется в достаточно прохладных климатических условиях, когда даже летом может резко похолодать. Печка в классических моделях неплохо продумана и действует, но небольшие усовершенствования отопителя либо ремонт (или замена) крана отопителя и/или радиаторной решетки способны значительно повысить теплоотдачу и функциональность данного устройства.

ПОРЯДОК ЗАМЕНЫ ОТОПИТЕЛЯ ВАЗ 2106

Отопление салона автомобиля производится охлаждающей жидкостью двигателя. Детали конструкции отопителя представлены на схеме.

Многие автолюбители вспоминают о системе отопления только тогда, когда наступают холода. Но иногда отопитель может напомнить о себе неприятным запахом в салоне и появлением лужиц Тосола под ногами водителя или пассажира на переднем сидении. Это значит, что потёк радиатор отопителя и его необходимо заменить. Эту работу можно выполнить своими руками.

Для этого вам потребуется:

ключи рожковые на 7 и на 10;
отвертка плоская и крестообразная;
запас тосола примерно1,5 л;

Замена радиатора отопителя ваз 2106

Открываем кран отопления и убираем вакуумный шланг и жгут проводов

передвинув рычаг управления отопителем вправо до упора, открываем кран отопления и сливаем Тосол из радиатора отопителя;
в моторном отсеке освобождаем крепление вакуумного шланга и жгута проводов и отводим их в сторону, тем самым обеспечиваем доступ к шлангам отопителя;

Освобождаем хомуты, снимаем шланги и прокладку

ослабив хомуты шлангов, снимаем их с патрубков;
затем откручиваем два болта, которые крепят уплотнитель к щитку;
аккуратно снимаем уплотнительную прокладку с патрубков радиатора так, чтобы не повредить её;

ОБРАТИТЕ ВНИМАНИЕ: В ПРОКЛАДКУ ВСТАВЛЕНЫ ДВЕ РАСПОРНЫЕ ШАЙБЫ, ЖЕЛАТЕЛЬНО НЕ ПОТЕРЯТЬ ИХ. снимаем электровентилятор отопления вместе с кожухом (как демонтировать электровентилятор описано ниже);

снимаем электровентилятор отопления вместе с кожухом (как демонтировать электровентилятор описано ниже);

Замена радиатора отопителя на ваз 2106

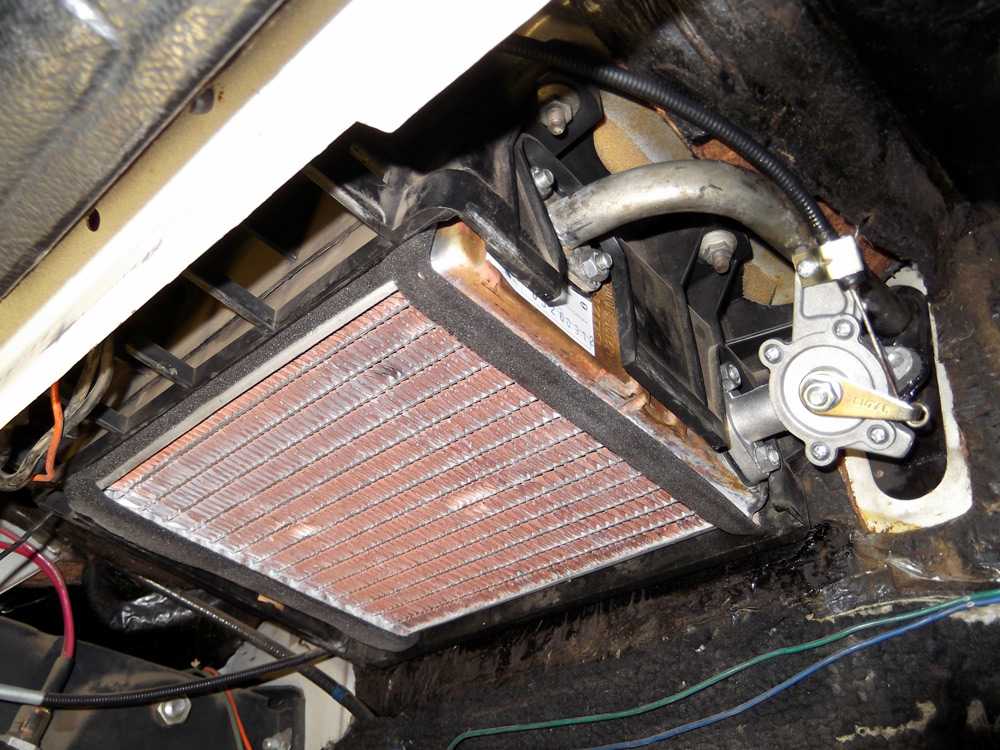

Вынимаем радиатор снимаем кран отопления ваз 2106

вынимаем радиатор отопления вместе с краном, опускаем его вниз, насколько возможно и выводим вместе с трубками;
откручиваем болты крепления отводящей трубки и отсоединяем кран;

РЕКОМЕНДАЦИЯ: СНИМАЕМ ВСЕ УПЛОТНИТЕЛЬНЫЕ ПРОКЛАДКИ, ОСМАТРИВАЕМ ФЛАНЦЕВЫЕ СОЕДИНЕНИЯ ПРИ НЕОБХОДИМОСТИ ЗАЧИЩАЕМ ИХ, ОСМАТРИВАЕМ КРЕПЛЕНИЯ ПАТРУБКОВ К РАДИАТОРУ, ЕСЛИ ЕСТЬ ПОДОЗРЕНИЯ НА НЕ ПЛОТНОСТЬ, НАДО СРАЗУ ЖЕ УСТРАНИТЬ, ОБЯЗАТЕЛЬНО ЗАМЕНИТЬ ВСЕ ПРОКЛАДКИ НА НОВЫЕ.

устанавливаем на новый радиатор кран отопления, подсоединяем все трубки;
монтируем новый радиатор в обратном порядке;
установите рычаг управления краном отопления в крайнее правое положение и убедитесь в том, что при этом кран полностью открыт, подсоедините тросик управления краном;
пополните систему охлаждения двигателя, запустите двигатель и тщательно проверьте все соединения на герметичность.

Замена тросика отопителя ваз 2106

снимаем кожух панели приборов при этом надо протолкнуть панель управления системой отопления внутрь;

Cнимаем трос привода воздушной заслонки

сняв защёлки, отсоединяем три троса от панели отопителя: 2 троса управления воздушными заслонками и один трос управления краном отопителя;

Ослабляем крепление тяги крана отопителя

Снимаем тросик привода крана отопителя

при помощи отвёртки отсоединяем тросик от привода крана отопителя;
вынимаем тросик из держателя;
так же снимаем тросик управления заслонкой отопителя;
вынимаем старые тросики и вставляем новые;

Установка нового тросика

подсоединяем и фиксируем тросик привода воздушных заслонок на отопителе;
при помощи тросика устанавливаем заслонку для обдува лобового стекла в полностью открытом положении;
установите ручку на панели отопителя в положение «обдув лобового стекла»;
в таком положении присоединяем тросик управления воздушной заслонкой отопителя и фиксируем его;
закрепляем тросики привода воздушных заслонок в держателе отопителя;

Предупреждение. Когда установите панель приборов, то вы не будете видеть заслонку обдува лобового стекла. Для проверки правильности её работы надо присоединить тросики к панели управления и включить вентилятор. После этого поверните рычаг управления воздушными заслонками на обдув лобового стекла. В таком положении воздух должен поступать на лобовое стекло, а на сопла обдува ног нет. Если это не так, то отсоедините тросик привода воздушных заслонок от панели и поверните ручку управления подачей воздуха на 360˚, после чего присоедините тросик и опять проверьте распределение воздушных потоков.

Подсоединяем тросик к крану отопления

присоедините и зафиксируйте тросик управления заслонкой радиатора на отопителе;
проверните тросик управления воздушной заслонкой радиатора по часовой стрелке до упора;
после этого надо установить ручку отопителя в положение «включено»;
в таком положении подсоединяем и фиксируем тросик крана отопителя;

Замена электродвигателя отопления ваз 2106 Перед началом работ по замене электродвигателя вентилятора отопления необходимо отсоединить минусовую клемму от аккумулятора.
