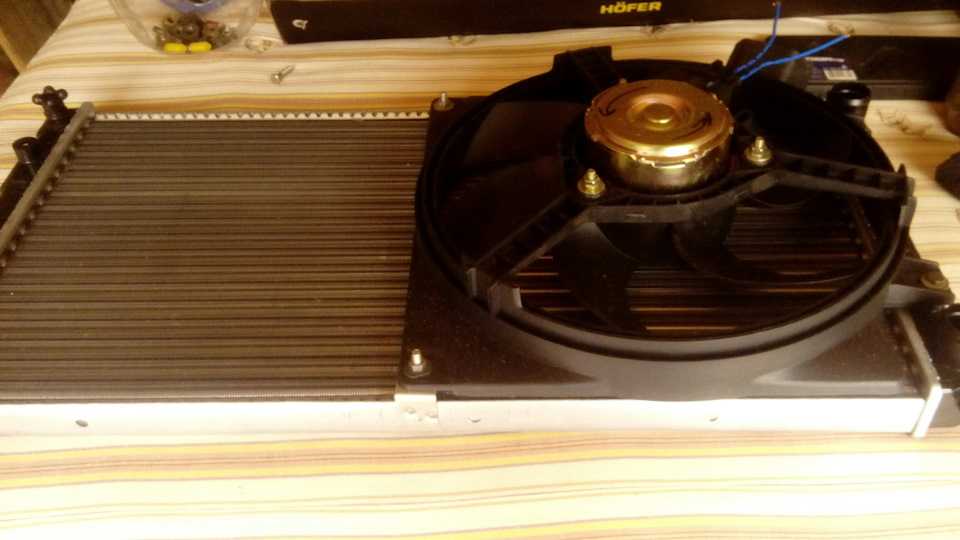

Крепление вентилятора ваз 2106

ПОРЯДОК ЗАМЕНЫ ОТОПИТЕЛЯ ВАЗ 2106

Отопление салона автомобиля производится охлаждающей жидкостью двигателя. Детали конструкции отопителя представлены на схеме.

Многие автолюбители вспоминают о системе отопления только тогда, когда наступают холода. Но иногда отопитель может напомнить о себе неприятным запахом в салоне и появлением лужиц Тосола под ногами водителя или пассажира на переднем сидении. Это значит, что потёк радиатор отопителя и его необходимо заменить. Эту работу можно выполнить своими руками.

Для этого вам потребуется:

  1. ключи рожковые на 7 и на 10;
  2. отвертка плоская и крестообразная;
  3. запас тосола примерно1,5 л;

Замена радиатора отопителя ваз 2106

Открываем кран отопления и убираем вакуумный шланг и жгут проводов

  • передвинув рычаг управления отопителем вправо до упора, открываем кран отопления и сливаем Тосол из радиатора отопителя;
  • в моторном отсеке освобождаем крепление вакуумного шланга и жгута проводов и отводим их в сторону, тем самым обеспечиваем доступ к шлангам отопителя;

Освобождаем хомуты, снимаем шланги и прокладку

  • ослабив хомуты шлангов, снимаем их с патрубков;
  • затем откручиваем два болта, которые крепят уплотнитель к щитку;
  • аккуратно снимаем уплотнительную прокладку с патрубков радиатора так, чтобы не повредить её;

Замена радиатора отопителя на ваз 2106

Вынимаем радиатор снимаем кран отопления ваз 2106

  • вынимаем радиатор отопления вместе с краном, опускаем его вниз, насколько возможно и выводим вместе с трубками;
  • откручиваем болты крепления отводящей трубки и отсоединяем кран;
  • устанавливаем на новый радиатор кран отопления, подсоединяем все трубки;
  • монтируем новый радиатор в обратном порядке;
  • установите рычаг управления краном отопления в крайнее правое положение и убедитесь в том, что при этом кран полностью открыт, подсоедините тросик управления краном;
  • пополните систему охлаждения двигателя, запустите двигатель и тщательно проверьте все соединения на герметичность.

Порядок доработки отопителя

В случае если плохо греет печка ВАЗ 2107, производится снятие кожуха в салоне на нижней части печки, на котором сверху закреплен вентилятор. Последний полностью снимается ввиду своей ненадобности. После этого аккуратно срезается один из аэродинамический гребней, которые подают теплый воздух по направлению к ногам водителя и пассажира, сидящего рядом с ним. Это особенно актуально при установке вентилятора с ВАЗ 2108, поскольку его моторчик немного длиннее. Крыльчатку можно окончательно убрать, а ее функции передать пятилопастному стандартному вентилятору.

Дырка для этого в диаметре незначительно увеличивается, чтобы в нее можно было установить новый вал

Важно проследить, чтобы обновленная конструкция была «посажена» на место плотно и надежно. Непосредственно перед тем, как установить новый вентилятор, его нужно напрямую подключить, чтобы убедиться в его работоспособности

Смотрите все объявления в архиве

Снимаем кожух вентилятора ВАЗ 2106

Ремонт и замена радиатора отопителя на ВАЗ-2106

Вентилятор печки на вашем авто исправно работает, но тёплый воздух не поступает в салон даже при хорошо прогретом двигателе? Вероятнее всего, по системе не циркулирует охлаждающая жидкость из-за засорения радиатора. Если это так, радиатор нуждается в промывке, но для этого его следует демонтировать. Ниже в инструкции описано, как нужно снимать радиатор отопителя:

  • Подготовка к демонтажу предполагает слив охлаждающей жидкости из радиатора. Для этого откройте кран печки установкой регулятора в крайнее правое положение.
  • Далее, перейдите к моторному отсеку, чтобы ослабить хомуты шлангов и снять их с трубок.
  • Затем снимите уплотнительную прокладку, открутив два болта. Во время её снятия старайтесь не потерять распорные шайбы и не повредить сам уплотнитель.
  • После этого проведите демонтаж электрического вентилятора, как это описано выше в статье.
  • Теперь осталось извлечь сам радиатор, опустить его вниз и вывести вместе с трубками. Демонтаж можно считать завершённым после того, как от радиатора будет отсоединён кран.

После снятия отсоедините трубки, проведите осмотр соединений и замените уплотнительные прокладки. Возможно, также потребуется замена патрубков печки ВАЗ-2106, если окажется, что они слишком сильно изношены, растрескались или начали протекать. Это лучше всего сделать в комплексе с промывкой или заменой радиатора.

READ Как Снять Радиатор Печки Мерседес W202

По завершении монтажа радиатора и электровентилятора нужно установить на место трубки и кран с новыми уплотнительными прокладками, на которые желательно нанести герметик. И только после этого выполните подключение печки ВАЗ-2106 к охладительной системе при помощи патрубков. Затем долейте в систему охлаждающую жидкость, запустите двигатель и проверьте надёжность всех соединений.

Ремонт и замена электродвигателя вентилятора

Если моторчик вентилятора со временем после включения начал издавать шум, то проблему можно решить путём выполнения несложных ремонтных операций. При полном отказе электродвигателя его придётся поменять на работоспособный аналог. Кроме того, замена печки ВАЗ-2106 начинается именно с демонтажа мотора вентилятора, а сам этот процесс выглядит так:

  • Перед тем как приступать к разборке, следует отключить отрицательную клемму от аккумуляторной батареи.
  • Нужно снять приборную панель и панель радиоприёмника.
  • Далее, снимаются нижние воздуховоды путём откручивания двух саморезов.
  • После этого необходимо от самого моторчика отсоединить «минусовый» провод.
  • Теперь должен быть демонтирован кожух вентилятора — для этого нужно отжать фиксирующие скобы, воспользовавшись отвёрткой с плоским лезвием.
  • Для того чтобы извлечь моторчик, следует отсоединить второй провод, перевернуть вентилятор и открыть крышку. После того как скобы фиксации электродвигателя будут отведены, его можно подвергнуть ремонту или заменить.

Если речь идёт о восстановлении нормальной работы мотора путём устранения шума и вибрации, то вся работа ограничивается смазкой подшипника и устранением люфта вала. Для первой операции нужно использовать густую смазку (например, МС-1000). Вторая операция требует установки шайб из фторопласта. В случае когда электродвигатель вентилятора нужно поменять, произведите установку нового мотора в порядке, обратном демонтажу. При этом не забудьте правильно подключить печку на ВАЗ-2106 к электропитанию, не перепутав полярность. Для этого лучше запомнить расположение проводников во время снятия. А также можно воспользоваться прилагаемой заводом-изготовителем электрической схемой подключения.

Как заменить датчик включения вентилятора на ВАЗ 2101-ВАЗ 2107?

Снятие: Для его замены есть два пути, как было уже сказано либо ёмкость понадобиться литров на 10 пустая, либо без неё, выбирать вам, но если вы без неё решите то учтите что должны делать всё быстро и не мешкать, а то вся охлаждающая жидкость мотор испачкает, в начале отсоедините оба проводка от датчика (Как это сделать мы уже писали чуть выше), когда они будут отсоединены за грани которые присутствуют на датчике ослабьте его (Грани так же вы на фото выше можете увидеть, они там стрелкой указаны красной) и уже потом рукой аккуратно выверните, когда прямо чуть-чуть останется, крутите медленно и в другой руке у вас при этом новый датчик должен быть с надетой на него новой уплотнительной прокладкой (Прокладка синей стрелкой на фото выше указана), после того как вы открутите датчик резко отнесите его в сторону и новый вставьте в отверстие и закручивайте, в данном случае у вас из радиатора выльется немного охлаждающей жидкости (Очень незначительно если вы всё быстро сделаете), а так же датчик будет успешно заменён.

Примечание! Если вы не хотите таким образом менять датчик или если у вас нет уплотнительной прокладки на него и её придётся снимать со старого и на новый переносить, тогда из радиатора всю охлаждающую жидкость в пустую ёмкость слейте и спокойно не спеша замените датчик! (О том как жидкость слить, читайте в статье: «Замена охлаждающей жидкости на автомобилях ВАЗ»)

Установка: При установке тоже нет ничего сложного, да хотя мы уже объяснили чуть выше то что его нужно выкрутить и на его место закрутить другой, по сути таки это и всё что вам нужно знать, хотя на счёт двух проводов которые к датчику подсоединяются (Те самые клеммы имеем ввиду), их можно вставлять в любое отверстие в датчике, особой роли это не играет, ах да ещё кой что, при покупке нового датчика обязательно смотрите на маркировку которая на старом у вас будет, новый покупайте точно с такой же маркировкой, просто все датчики имеют разный диапазон срабатывания вентилятора, какой то при достижении 95 °C срабатывает, а какой то и при 100 °C может, поэтому на маркировку обязательно смотрите.

Дополнительный видео-ролик: Чуть ниже мы разместили ролик в котором подробно разъясняется как поменять этот датчик и как его проверить, но только там передне приводной ВАЗ 2109 используется, но вы на это внимание особого не обращайте, потому что данный датчик в принципе на всех автомобилях похож, просто он находиться в разных местах, а работает практически по одному и тому же принципу. Источник

Источник

Как снять и установить электродвигатель вентилятора отопителя Ваз 2106-2103

На транспортных средствах ВАЗ 2106 и иных моделях “классика” монтируются электродвигатели вентилятора «МЭ-255». Они не подвержены никакому ремонту. А в случае выхода на новые происходит их замена на новые. Возможно также произвести зачистку коллектора и смазку подшипников. При этом работоспособность электродвигателей осуществляется в нескольких режимах:

  1. «Первый» режим работы – с пониженными оборотами.
  2. «Второй» режим работы – с нормальными оборотами.

Уровень понижения оборотов проходит с помощью включения в цепь сопротивления (резистора). Он находится в кожухе вентилятора отопителя, а его крепление проходит с помощью двух пружин. Для демонтажа потребуются элементы в виде отвертки и гаечного ключа на «14». Затем стоит приступить к работе и выполнить следующие действия:

  1. Удалить нижнюю консоль путем отворачивания двух винтов нижнего крепления к кузову авто.
  2. Удалить вещевую полку, которая находится под бордачком. Крепление полки проходит с помощью четырех винтов.
  • По удалению полки, отвернуть винт крепления консоли к передку кузова.
  • Снять с консоли панель вспомогательных приборов и отвернуть два винта крепления консоли.
  • Снять консоль, удерживая руками вспомогательную панель.
  • Снять воздуховод путем отворачивания двух винтов его крепления.

  • Отсоединить 4 держателя кожухов радиатора и вентилятора путем отведения в сторону. Затем отсоединить кожух вентилятора.

Снять с панели приборов выключатель электродвигателя вентилятора, убрав провода, которые идут к электродвигателю, но перед этим провести их полную маркировку. Потом протолкнуть провода в отверстие выключателя.

  • Затем снимается кожух крыльчатки вентилятора и отсоединяется от резистора провода.
  • Отвернуть гайку, которая находится с правой стороны под панелью приборов в местах крепления кожуха к кузову автомобиля и снять провод массы.
  • Удалить с авто кожух с электродвигателем вентилятора.

После этого выполнение работ в этом направлении считается оконченным. Потом стоит снять кожух путем удаления двух держателей электродвигателя. Затем стоит отвернуть гайку крепления крыльчатки к электродвигателю и снять ее.

Источник

Переходим в салон автомобиля

Сначала нужно снять полку под бардачком, для этого отворачиваем винты в местах показанных на рисунке. На картинке показана полка вещевого ящика ВАЗ 2106, на ВАЗ две тысячи сто четыре еще есть центральный винт крепления (ориентировочное его положение показано зеленой стрелкой).

Дальше снимаем панель крепления радиоприемника (бороду) в следующей последовательности (операции 1-7 указаны для ВАЗ 2107).

При помощи отвертки отгибаем защелки, вытягиваем дополнительную панель.

Отсоединяем провода питания приборов, перед снятием обязательно маркером или засечками помечаем провода.

Отверткой огибаем усики крепления переключателей и аккуратно их снимаем.

Отгибаем защелки передней крышки, снимаем ее.

Откручиваем два винта крепления консоли.

Чуть выше шахты радиоприемника, ключом на десять откручиваем два гайки крепления «бороды».

Еще раз внимательно осматриваем места крепления консоли ничего ли нам не препятствует ее снятию, и аккуратно ее демонтируем.

Когда снята передняя консоль отсоединяем правый и левый воздуховоды, они тоже крепятся на защелках.

Для того что бы добраться к винтам крепления трубок печки ВАЗ две тысячи сто четыре правый воздуховод и бардачек нужно снять, как показано на рисунке ниже.

На рисунке ниже показаны эти же патрубки радиатора отопителя.

Ключиком на десять окручиваем 4-е винта крепления (красные стрелки).

Снимаем защелки с левой и с правой стороны (зеленая стрелка) нижней части печки.

Если кран отопителя у Вас управляется с помощью тросика, то отсоединяем его крепление.

Что бы снять нижнюю часть печки еще нужно открутить два крепежа, место их расположения показано на рисунке ниже.

Что бы добраться к этим винтам нужно снять панель рычагов управления печкой, показано на рисунке ниже.

После того как все откручено и отсоединено нижняя часть печки с моторчиком аккуратно вытягивается руками. При необходимости осматриваем и заменяем вентилятор и моторчик печки ВАЗ. Как минимум моторчик печки нужно разобрать, почистить от пили и смазать.

Нижнюю часть печки мы сняли, теперь с верхней части можно снять радиатор

печки, показано на рисунке ниже.

Вот и все, теперь нужно диагностировать радиатор отопителя и решить покупать новый или ремонтировать старый, первый вариант конечно лучше.

Как проверить вентилятор охлаждения на ВАЗ-2114: фото и видео

Перегрев двигателя грозит серьёзными последствиями: заклинит поршня, пробьёт прокладку блока, что перейдёт в капитальный ремонт силового агрегата. Поэтому, вентилятор охлаждения является важным элементом, предохраняющем силовой агрегат от предельного нагревания.

Причины неисправности на ВАЗ-2114

Вентилятор охлаждения двигателя может не запускаться при следующих обстоятельствах:

  • Неисправность электродвигателя вентилятора. Проблема устраняется путём замены на рабочий; Меняем электродвигатель вентилятора
  • Перегорел предохранитель. Необходимо заменить на новый; Меняем предохранитель
  • Реле включения вентилятора не работает. Нерабочее заменяется новой, рабочей; Меняем реле включения вентилятора
  • Обрыв в цепи электропитания. При обнаружении обрыва в линии, нужно восстановить провод или заменить его; Проверяем на обрыв в цепи
  • Плохой контакт. Соединения зачищаются, следы окисления необходимо удалить;
  • Поломка температурного датчика. Нерабочий заменяется на новый. Меняем датчик температуры охлаждающей жидкости

Видео о замене датчика включения вентилятора

Проверка работоспособности электродвигателя вентилятора охлаждения

Самый простой способ, проверить работоспособность вентилятора — накинуть на него два прямых провода: минус и плюс.

Плюс берётся с аккумулятора, минус с кузова автомобиля. Если при замыкании цепи он не сработал, значит проблема заключается именно в нём. При запуске лопастей, ищем проблему в другом месте.

Схема работы вентилятора охлаждения

В основном, при обнаружении нерабочего вентилятора выявляются несколько причин:

  • Перегорел электродвигатель, обрыв в обмотке;
  • Износ угольных щёток;
  • Заклинил или рассыпался подшипник.

Если в двух последних случаях проблема решается так сказать, малой кровью, первый предполагает замену электромотора.

Важно! При накидывании проводов, основное питание электродвигателя нужно отсоединить

Порядок действий при проверке

Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них отвечает ещё за звуковой сигнал. Проверить его можно нажав на клаксон. Если звука нет, заменить на целый. Расположен он в монтажном блоке, это 20-ти амперный, обозначенный маркировкой F5.

Проверяем и при необходимости меняем предохранители

Второй, находится под торпедой, со стороны пассажира. Под обшивкой расположены 3 реле с предохранителем для каждой. За работу вентилятора охлаждения отвечает средняя пара. Перегоревший элемент заменить на новый (предохранитель можно «прозвонить» мультиметром или ограничиться визуальным осмотром. Для проверки работоспособности реле потребуется омметр). Проверяя их состояние, заодно убедиться в нормальном состоянии контактов, при обнаружении окиси зачистить.

Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться его заменой на новый. Нужно обязательно найти причину обрыва, так как в ближайшее время новый снова перегорит

Проверка датчика включения вентилятора

Если причина не обнаружена, следующим шагом должна быть проверка работоспособности датчика включения вентилятора. Сделать это не сложно

Обесточить его и включить зажигание, при этом обратить внимание на вентилятор. Вращение лопастей говорит о том, что причина неполадки именно в датчике

Проверяем датчик включения вентилятора системы охлаждения

Ввиду того, что очень часто датчик начинает глючить, подавая ошибочные сигналы, рекомендуется проверить его ещё одним способом. Для этого понадобится ёмкость с антифризом или тосолом, термометр и мультимерт. К клеммам датчика подсоединяются провода от измерительного прибора, резьбовая часть датчика погружается в жидкость. Содержимое ёмкости нагреть до температуры срабатывания вентилятора (на ВАЗ 2114 — 92 градуса). При замыкании контактов мультимерт подаст звуковой сигнал. Значит датчик рабочий, если этого не произошло можно смело его выбрасывать и покупать новый.

Полезно! Перед установкой желательно проверить работоспособность купленного датчика таким-же способом.

Видео о проверке датчика включения вентилятора системы охлаждения

Итоговая проверка

Устранив проблему, завести мотор машины. Электродвигатель вентилятора должен запуститься примерно через 5 минут работы на холостом ходу. Если этого не произошло, а температура достигла нужной нормы, проведите диагностику неисправностей ещё раз.

carfrance.ru

Ваз 2106 ремонт печки

Отопление ВАЗ 2106 особенных проблем никогда не вызывало, в том случае, если все элементы системы отопления работали гладко. Служит печка долго, обслуживания почти не требует, поэтому в зимний период на нее всегда можно надеяться. Механика есть механика, и иногда случаются сбои в работе даже самых надежных и проверенных агрегатов, и печка 2106 тоже подвержена старению.

Признаки неисправности печки

Холодно в салоне, вот и все признаки. А если углубляться и изучать вопрос более детально, то первыми признаками неисправности печки и системы отопления в целом можно считать:

  • утечку антифриза;
  • повышенный шум вентилятора печки;
  • затрудненную регулировку шторок и крана отопителя;
  • недостаточно высокую температуру воздуха обдува.

Как правило, печка выходит из строя внезапно, и в самый неподходящий момент. Тогда приходится выяснять причины и ликвидировать их, и каким бы ни был надежным ВАЗ 2106, ремонт печки неизбежен.

Причины неисправности печки 2106

Принципиально, схема конструкции печки очень проста, именно потому она надежна. Печка состоит из

  • Радиатора отопителя.
  • Вентилятора, состоящего из моторчика и крыльчатки с кожухом.
  • Крана печки.
  • Распределительной заслонки.

Схема печки показана на фото, и пояснений она требует едва ли. Несмотря на довольно компактные размеры, печка успешно выполняет свою работу, но могут быть причины, над устранением которых мы будем говорить дальше. Причинами же неисправностей печки в большинстве случаев стает утечка антифриза, выход из строя моторчика отопителя и выход из строя крана печки.

Течь антифриза

Утечку антифриза из системы не увидеть просто невозможно, потому что течь он будет буквально вам под ноги. Первым делом находим место, откуда течет антифриз, и думаем, как справиться с этой проблемой.

Главным виновником, как правило, стает радиатор печки. На моделях старого образца установлены медные радиаторы, и если у вас именно такой, то вам повезло. Его можно залудить, промыть, и он станет, как новый. Если же радиатор печки выполнен из алюминия, толку от его ремонта мало. Если совсем нечего делать, его можно попробовать восстановить — поставить латку из эпоксидной смолы, если он лопнул в районе патрубка, или попробовать проклеить герметиком, если течь образовалась в сотах. Но никакой гарантии в результате работы нет, поэтому проще его поменять.

Прежде, чем снимать радиатор, нужно удостовериться в том, что течет именно он, а не резиновый шланг на патрубке. От температуры резина часто рассыхается и пускает едва заметную трещину, из которой и протекает антифриз. Замена трубки решит этот вопрос в том случае, если подрезать и укоротить ее не удается.

Доработка печки на автомобиль ВАЗ 2106

Отопительный прибор в салоне классической «шестерки» должен нести тепло и исправно работать, в противном случае требуется доработка печки ВАЗ 2106. Температура внутри автомобиля должна быть комфортной не только для пассажиров транспортного средства, но и для водителя, особенно если ему за рулем приходится проводить длительное время.

Значительная часть автомобилей ВАЗ 2106 традиционно эксплуатируется в достаточно прохладных климатических условиях, когда даже летом может резко похолодать. Печка в классических моделях неплохо продумана и действует, но небольшие усовершенствования отопителя либо ремонт (или замена) крана отопителя и/или радиаторной решетки способны значительно повысить теплоотдачу и функциональность данного устройства.

Элементы устройства

Печка на ВАЗ-2106 включает в себя следующие основные компоненты:

  • дефлекторы;
  • тяги крана печки;
  • крышки воздухопритоков;
  • воздуховоды для лобового стекла;
  • радиатор;
  • кожух радиатора;
  • отводные трубы;
  • подводные;
  • кран печки;
  • крышка распределителя воздуха;
  • электрический двигатель вентилятора;
  • крыльчатку вентилятора;
  • добавочные резисторы;
  • воздуховоды внутренней системы вентиляции;
  • рычаг крышки распределителя;
  • кронштейны;
  • ручка управления крышкой;
  • ручка управления краном;
  • тяги крышки воздухопритоков.

Эти элементы представляют собой устройство отопителя на автомобиле ВАЗ-2106.

Конструкция и принцип работы

Салонный отопитель на автомобиле ВАЗ-2106 является компактным агрегатом, к основным составляющим элементам которого относят:

  • мотор печки;
  • вентилятор с крыльчаткой;
  • радиатор;
  • заслонку для распределения воздушных потоков;
  • кран печки с регулирующими рычагами.

ВАЖНО! Если в схеме радиатора печки ВАЗ-2106 были обнаружены течи, тогда по возможности замените радиатор на новый. Его ремонт сложный, плюс не всегда приносит положительный результат

Это скорее временная мера.

Устроена печка на автомобиле ВАЗ-2106 достаточно просто, но новичкам справиться с задачами по её ремонту может оказаться невыполнимой задачей. Это не так. Особенно если вы будете знакомы с устройством и конструктивными особенностями отопителя.

  1. Стандартный, то есть заводской для ВАЗ-2106, отопитель имеет сравнительно компактные размеры, однако эффективно охлаждает жидкость и прогревает салон. Это отмечают многие владельцы отечественной классики. Включение и управление интуитивно понятное.
  2. На ВАЗ-2106 используется самая распространённая конструкция отопительной системы среди российского автопрома, а местами и советского. Основой выступает жидкостная система охлаждения главного двигателя.
  3. Основными элементами отопительной системы являются печка, соединения с элементами управления (краники, рычаги), магистрали и радиатор.
  4. Заслонки и кран отопителя соединяется с устройством управления с помощью упругой и гибкой тяги.
  5. При переводе верхнего элемента в верхнюю предельную позицию, кран открывается полностью, что обеспечивает максимальное количество поступающей охлаждающей жидкости в систему отопления через радиатор.
  6. Если в аналогичную позицию перевести нижнее устройство управления, тогда заслонка воздухозаборника окажется открытой до предела. Так через печку в систему отопления будет направлен максимальный воздушный поток.
  7. Дефлекторы, выполненные из пластика, могут менять угол обдува в салоне ВАЗ-2106. Тем самым водитель и передний пассажир регулируют направленность создаваемых воздушных потоков при обогреве или обычном проветривании.
  8. Крышка распределения потоков воздуха не соединена с системным переключателем управления отопителем. Эта заслонка позволяет регулировать степень закрытия или открытия рычажным девайсом. Подобная конструкция обеспечивает дополнительный комфорт водителю автомобиля ВАЗ-2106 при регулировании работы системы отопления.
  9. Устройство предусматривает наличие трехпозиционного тумблера, предназначенного для регулирования объёмов воздушных потоков, проходящих через печку. Регулятор позволяет выбирать между двумя диапазонами вращения вентилятора отопителя — от минимального до максимального.

ВАЖНО! Никогда не включайте электровентилятор отопителя, если заслонка воздухозаборника при этом находится в задвинутом состоянии, а кран открыт

Особенности подключения печки

На ВАЗ-2106 используется электрический двигатель Мэ 255. Это электромоторчик постоянного тока, который возбуждается от постоянного магнита.
Несколько нюансов схемы подключения отопителя ВАЗ-2106:

  1. При подключении к питающей цепи электромотор добавочного резистора, вал якоря начинает прокручиваться, но с меньшей частотой.
  2. Резистор фиксируется парой пружинных шайб внутри кожуха вентилятора печки.
  3. При температуре 20 градусов показатели сопротивления резистора составляют 1,5 Ом.
  4. При выходе из строя электродвигателя его следует заменить;
  5. Ремонт заключается только в очистке коллектора или нанесении смазки на подшипники.
  6. В норме параметры номинального напряжения в схеме составляют 1 В.
  7. Показатели номинальной мощности — 2 Вт.
  8. Частота вращения вала электромотора — 3000 об/мин (при условиях напряжения 12 В).

Отопительное оборудование сравнительно простое по своей схеме и конструкции, потому большинство автовладельцев ВАЗ-2106 предпочитают осуществлять ремонт своими руками.

Технические основы модернизации

Главная цель планируемых преобразований — снижение шумового и вибрационного загрязнения. Перед началом работы необходимо продумать, что именно водитель хочет получить в конце. Наиболее распространенный вариант — увеличение холодного или теплого воздушного потока при обязательном снижении уровня шумового загрязнения. Для достижения поставленной цели понадобится:

  • промышленный фен — используется для придания необходимой формы оргстеклу;
  • несколько алюминиевых уголков;
  • шурупы;
  • соединительные элементы печки;
  • оргстекло, толщина которого 3 мм;
  • «улитка» от легкового автомобиля ВАЗ-2108 — отвечает за снижение шумового загрязнения и увеличение потока воздуха.

Первоначально создается корпус «улитки». Желательно не допускать ошибок, связанных с параметрами изделия, иначе печка станет причиной частых визитов на СТО. Именно поэтому перед началом работы проводятся измерения посадочного гнезда. На основании собранных параметров нарезается оргстекло. Для придания изделию необходимой геометрической формы используется промышленный фен.

Рекомендуется держать его на безопасном расстоянии, в противном случае оргстекло сильно деформируется. Практический опыт показывает, что хорошая печка должна быть на 2-3 см меньше по габаритам, нежели предыдущая. В связи с этим необходимо аккуратно спилить заглушку «улитки». Если все сделано правильно, то параметры готовой печки исключат появление характерного свиста и вибрации.

Повышенное внимание обращается на боковые стенки. Если они будут слишком толстыми, то это негативным образом скажется на потоке воздуха, а если наоборот, печь будет активно вибрировать

Именно поэтому в качестве исходного материала для них применяется дюраль. Оптимальная толщина составляет 1,5 мм. На следующем этапе обеспечивается герметичность конструкции. Силиконовый герметик — проверенное средство для этих целей.

Подведем итог

Итак, среди самых популярных причин, по которым вентилятор работает нестабильно, можно выделить проблемы с электроникой. Именно на это жалуются большинство автовладельцев на профильных форумах. Многие решают данную неисправность заменой датчика и предохранителей. И это помогает. В половине случаев вопрос удается решить заменой термостата. Также ситуацию можно улучшить при помощи чистки радиатора.

Как известно, различные неисправности системы охлаждения двигателя не позволяют мотору выйти на оптимальный температурный режим. Двигатель может перегреваться, что чревато его быстрой поломкой, или же оставаться холодным, то есть не выходить на рабочую температуру.

В современных автомобилях используется комбинированная система охлаждения ДВС: жидкостное и воздушное охлаждение. По жидкостным следует понимать циркуляцию тосола или антифриза по специальным каналам в блоке цилиндров и головке блока цилиндров двигателя.

Охлаждающая жидкость циркулирует благодаря насосу (помпе). Для дополнительного охлаждения ОЖ также может циркулировать по малому кругу (внутри двигателя) и по большому кругу, то есть через радиатор.

Однако достаточно часто водители сталкиваются с вопросом, почему включается вентилятор охлаждения на холодном двигателе, вентилятор двигателя срабатывает зимой или крутится постоянно. В этой статье мы поговорим о том, по каким причинам происходит срабатывание вентилятора охлаждения на холодном двигателе, не выключается вентилятор охлаждения двигателя или указанный вентилятор работает некорректно.

Читайте в этой статье

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
