Снятие и установка наконечника рулевой тяги и замена чехла ваз-2170

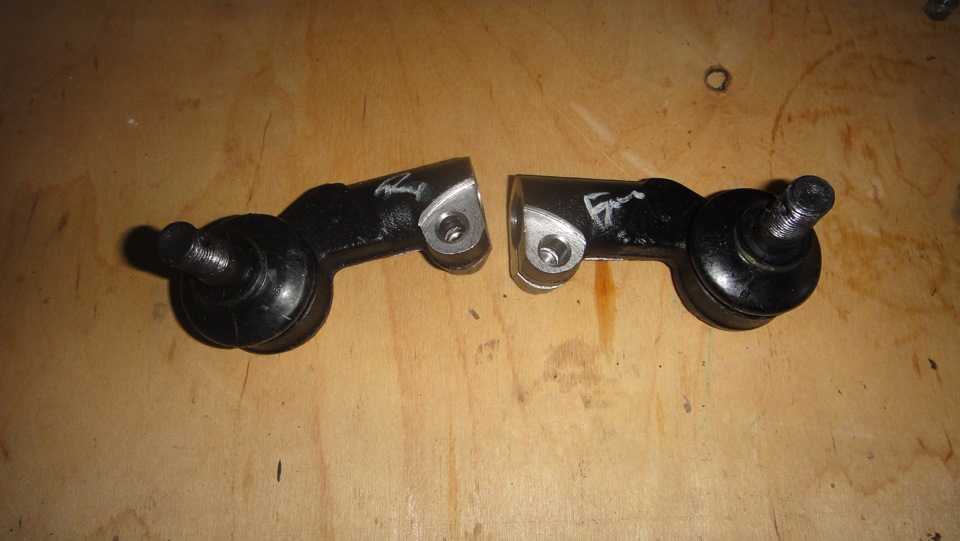

Снятие старых наконечников

Чтобы произвести снятие наконечника рулевой тяги «Приоры», можно воспользоваться одним из способов:

1. Выполнить снятие с помощью съемника.
2. Извлечь шарнир монтировкой.
3. Выбить молотком.

Последние два способа очень опасны – можно повредить не только наконечник, но и саму стойку. И если вы планируете заменить только пыльники, то риск сбить резьбу на пальце очень высокий.

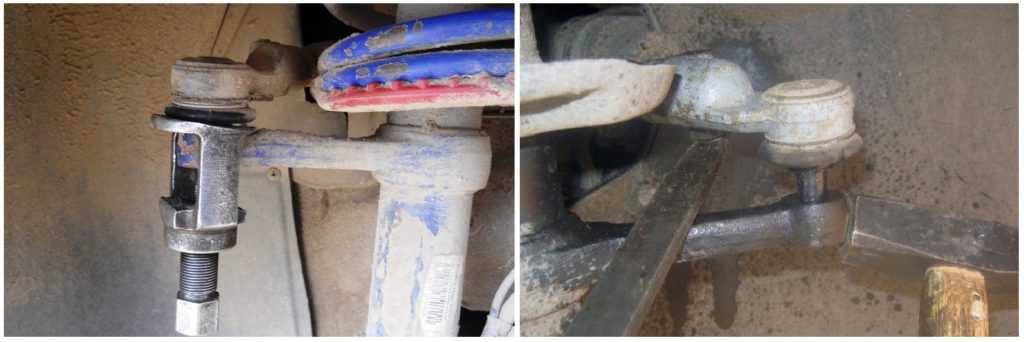

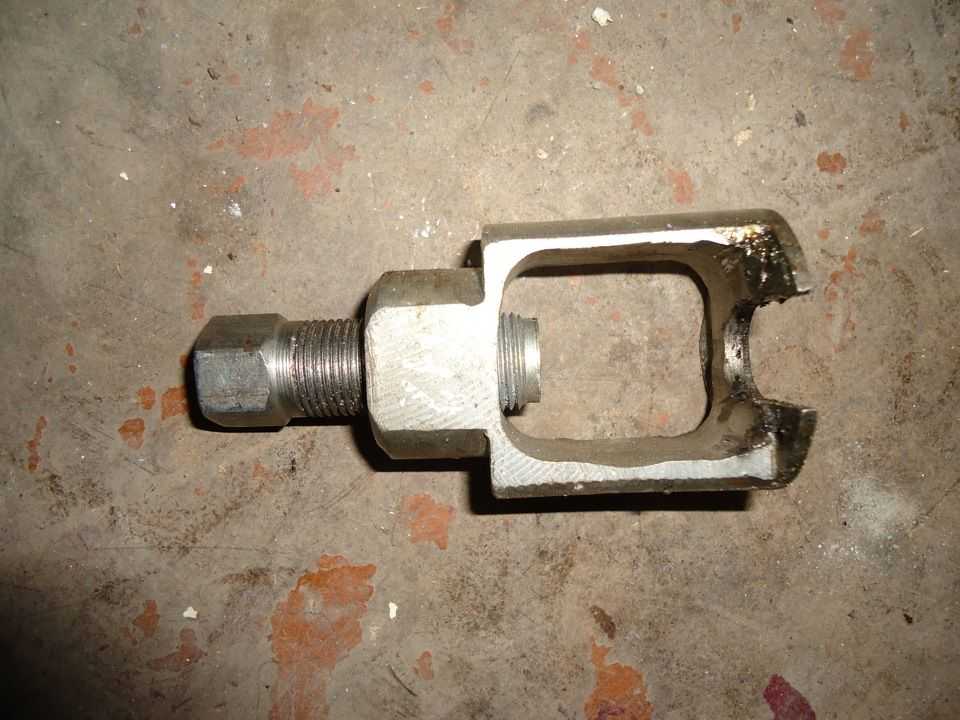

Поэтому лучше всего использовать для работ съемник. Выполните такие действия для снятия наконечника:

1. Ослабьте болт, которым произведена фиксация хомута.
2. Ослабьте гайку на регулировочном болте.
3. Извлеките шплинт из отверстия в пальце шарнира.
4. Ключом на «19» выкрутите гайку с пальца.
5. Установите съемник и, вращая его болт, полностью извлеките из отверстия в стойке палец наконечника.
6. Выкрутите наконечник с тяги, при этом обязательно считайте количество витков.

После проведения ремонта обязательно делать развал-схождение. Даже если вы проведете замер общей длины тяги до демонтажа, после вы вряд ли добьетесь такого же значения.

Если не получается выкрутить гайки на тяге, лучше всего снять ее полностью. Для этого выкручиваете болты крепления к рейке. При необходимости можно прогреть газовым баллончиком резьбовое соединение. Но это крайняя мера, обычно хватает предварительной обработки проникающей смазкой типа WD-40.

Диагностика состояния шаровых опор

Диагностика шаровых опор требуется если появились нижеуказанные признаки неисправности:

• при движении со стороны колеса отчетливо слышны стук и скрежет, усиливающиеся при проезде через неровности дорожного покрытия;
• набор скорости сопровождается раскачиванием колесного диска в разные стороны;
• поворот руля сопровождается скрипом и скрежетом;
• неравномерный износ шин;
• ощутимая тяжесть при повороте руля;
• ухудшилась управляемость ВАЗ 2107;
• автомобиль стал неустойчивым, что особо заметно при преодолении неровностей дороги.

При наличии вышеуказанных симптомов требуется проверка состояния шаровой опоры. Наиболее просто выявит неисправный узел можно на слух. Для этого следует заглушить двигатель ВАЗ 2107 и, став с помощником с двух сторон капота, раскачать машину. При изношенной или поврежденной шаровой с колесной арки будет доноситься отчетливый звук, по которому легко выявить неисправность.

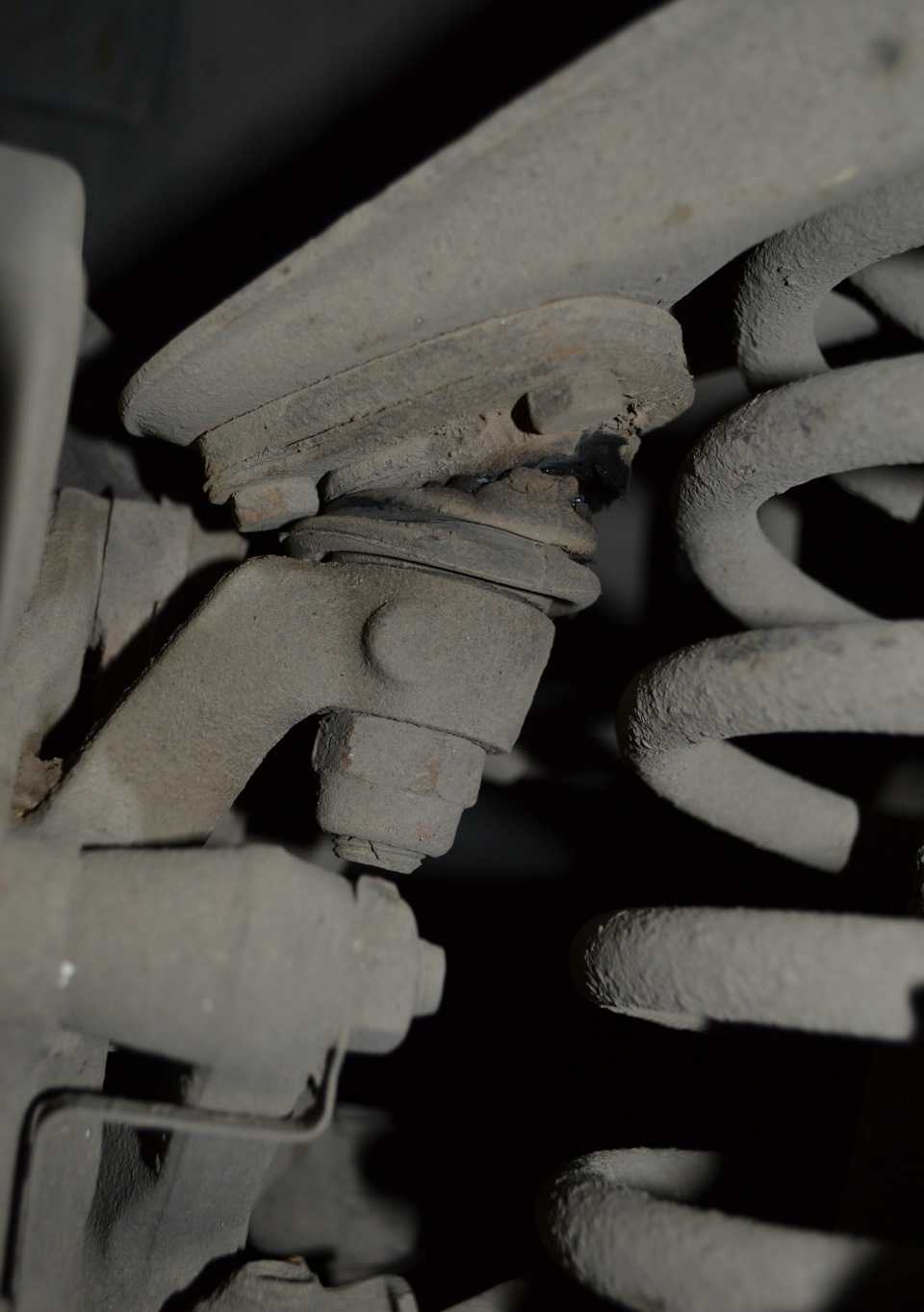

Более точно проверить состояние опоры, можно по наличию люфта. Для этого требуется воспользоваться нижеприведенной инструкцией.

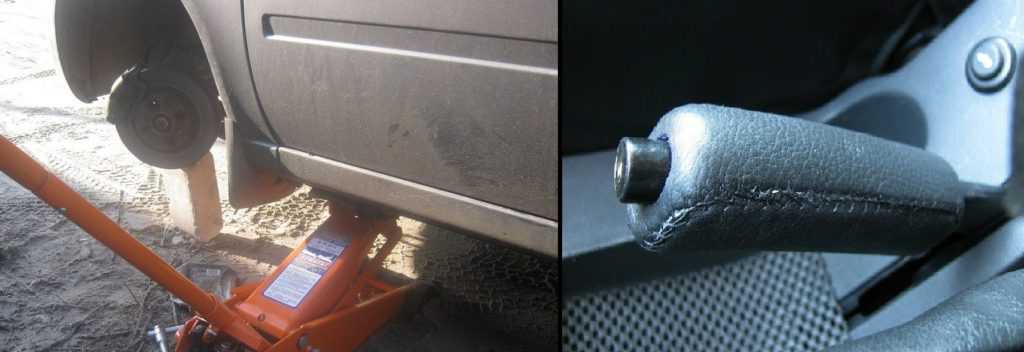

1. Поднять домкратом переднее колесо.
2. Выжать до отказа педаль тормоза и удерживать ее в таком состоянии до тех пор, пока не закончится проверка.
3. С силой покачать колесо в вертикальной плоскости. Движения следует делать первоначально вверх-вниз, а затем влево и вправо. Наличие наименьшего люфта говорит о том, что шаровой требуется замена.

Последние модели ВАЗ 2107 имеют специальные смотровые отверстия. Через них легко проводить контроль износа шарового пальца без необходимости разборки узла.

Косвенным признаком выхода шаровой из строя является разрыв пыльника. Работоспособность опоры напрямую зависит от качества и количества смазки. При наличии повреждений на манжете влага и абразивный мусор попадают под нее. Поэтому при обнаружении трещин, надрывов и прочих отверстий на пыльнике, узел рекомендуется заменить на новый.

Установка новых элементов

Установка выполняется в обратном порядке:

1. Закручиваете наконечник на тягу, считая витки. Главное – добиться примерного совпадения длины тяги с новым и старым наконечниками.
2. Палец устанавливаете в отверстие стойки и фиксируете новой гайкой.
3. Закручиваете гайку на тяге.
4. Затягиваете болт на хомуте наконечника.
5. Устанавливаете шплинт для фиксации гайки на пальце.

На этом ремонт можно считать завершенным. Если требуется заменить только пыльник рулевого наконечника «Приоры», то полностью элемент снимать не нужно, достаточно извлечь палец из отверстия в поворотном кулаке стойки. Обязательно промывайте шарнир и закладывайте новую смазку.

А теперь сам выбор!

Теоретически мы уже умеем выбирать опору, теперь обратим внимание на бренды, послушаем отзывы. Оговоримся сразу, рассматриваем только оригинальные изделия, никаких подделок, а вычислять их мы уже умеем — подделки вытачиваются на станках, без термической обработки и на них по умолчанию не бывает штампов, логотипов или знаков соответствия стандартам качества

Опоры Трек

Шаровые опоры Трек с силиконовым защитным чехлом.

Одни из самых популярных на рынке.

Востребованность пришла к ним из-за надёжности и долговечности по одной простой причине — отечественная компания Трек производит и разрабатывает только шаровые элементы подвески и рулевого управления. В продаже есть несколько серий, одна из которых, Чемпион, разрабатывалась для любителей экстремальной езды по дорогам не самого лучшего качества, то есть, нашим.

По отзывам, Трек проходит до 60 000 км , а иногда и больше.

Шаровые опоры БелМаг

На шаровую опору БелМаг серии «Оригинал» распространяется гарантия на 40 000 км пробега.

Одни из самых качественных опор на рынке. Предприятие разработало несколько серий для работы в разных условиях:

• Оригинал — недорогие, характеристики полностью соответствуют номиналам оригинала;
• Комфорт — более дорогая серия, но и более выносливая, поскольку поверхность шарового пальца обработана при помощи запатентованной технологии, в смазку добавлены поверхностно-активные вещества, антифрикционные присадки, а корпус покрыт специальным антикоррозионным слоем;
• Фаворит — усиленный кованый прочный корпус, бесфланцевый кожух, прижимная пружина, кожух изготовлен из специальной резины с расширенным диапазоном рабочих температур (от -50 до +50°С);

Все опоры этого производителя не требуют дополнительной смазки.

Опоры Кедр

Шаровая опора Кедр.

Шаровые особой конструкции с цельнометаллическим катанным корпусом.

За счёт технологии закатки пальца в корпус достигается высочайшая точность совпадения сферы пальца и корпуса, что сказывается на долговечности. Сфера пальца обработана по специальной технологии, а пыльник выполнен из резиноматериала по технологии ЕRDM, что способствует высокой степени эластичности.

Заключение

Кроме этих опор на прилавках можно встретить изделия БЗАК и Фенокс , которые имеют похожий цельнометаллический катаный корпус. Есть и импортные шаровые для ВАЗ-2110 фирм Lemfoerder, HOLA, Delphi, Мооg, Sachs, NK . Все они дороже отечественных, но по качеству никак не хуже. Выбирайте опоры правильно, удачных и ровных всем дорог!
