Видео с важными моментами
Ниже расположены видеоматериалы, которые помогут разобраться с тем, как провести замену прикуривателя на машине с европанелью.
Замкнуло прикуриватель перестали работать магнитола и прикуриватель ВАЗ 2110 2111 2112
Ребят подскажите как безопасно извлечь прикуриватель и поменять там подсветку, а то гореть перестала ?
Комментарии 21
я тонкой отверткой сначало изнутри металл отогнул немного с 2 сторон там где защелки потому как там защелки хоть и пластиковые но не подпружиненные. потом обратно выпрямил
пластмаску подцепляешь отверткой и как гвоздодером с 2 сторон отщелкиваешь. под подлокотником отцепляешь крепление провода чтобы он не мешал вытягивать. затем вытаскиваешь металлическую часть из свето зеленой пластмассы а пластмаска уже вылезет
Не видел как и каким способом снимается, мне хороший друг електрик за 2 минуты снял и поставл новый прикуриватель. Так что пробуйте — нужна только отвертка (прямая) и все.
+1 , Зачем всё снимать !
помогли советами, спасибо) тоже померла подсветка( сегодня мучился, парился. решил скрутить все винтики с тоннеля, попытался выдернуть — нет! сидушки снимать не стал ибо лень. попробую так вытащить=
на неделе снимал свой подкуриватель так…поддел сначала тонким пинцетом за зеленую пласмаску подсветки, а когда она вылезла примерно на сантиметр, дальше не смог достать… мучился мин. 15…понял что этот пластмассовый отражатель или как там его крепится к самой шахте подкуривателя защелками…там видно прямоугольные отверстия в шахте…разогнул немного возле одного и достал саму шахту из отражателя…потом вытянул отражатель из тоннеля на котором была лампочка…только там надо ним покрутить в разные стороны, что бы найти место где вытянуть…там еще на лампочку должна быть вроде как защита маленькая…когда вытягивал, она у меня спала в тоннель…
Почему перегорает предохранитель
Назначение любого электрического предохранителя – защита подключённого потребителя от нагрузок по току, превышающих допустимые (установленные производителем) значения. Автомобильный предохранитель – это маленькая пластиковая деталь, внутри которых имеется провод с двумя выводами, предназначенными для подключения предохранителя в конкретный участок электрической цепи. Принцип работы предохранителя, отвечающего за прикуриватель, не отличается от всех других его собратьев: если сила тока превышает допустимые показатели (неизменные для ПП конкретного номинала), он начинает нагреваться до такой степени, что происходит расплавление его срединного участка. Цепь разрывается, и потребитель остаётся невредимым, поскольку весь удар принял на себя предохранитель, пожертвовав своей жизнью.
Такой подход более чем оправдан – стоимость предохранителя копеечная, заменить его можно за считанные секунды.
Поскольку бортовая электросеть современного транспортного средства включает не один десяток потребителей, количество предохранителей также велико, причём некоторые из них защищают не один, а несколько электрически устройств. Все они различаются номиналом, рассчитанным на определённое значение. В частности, номинал предохранителя прикуривателя в большинстве случаев – 15А.
Кроме значения силы тока, ПП различаются размерами и цветом. Их раскрашивание по идее должно облегчить автомобилистам ориентацию, однако мало кто из них с уверенностью может сказать, для каких целей предназначен предохранитель, судя только по его внешности. Скорее, эта «фича» оказалась полезной для автоэлектриков, но не для простых смертных.
Ещё более запутывает ситуацию использование разными автопроизводителями собственных цветовых схем, которые далеко не всегда совпадают.
Так что если у вас перегорел, например, предохранитель прикуривателя, перед его заменой лучше проштудировать руководство пользователя, дабы не допустить ошибку, которая может оказаться роковой.

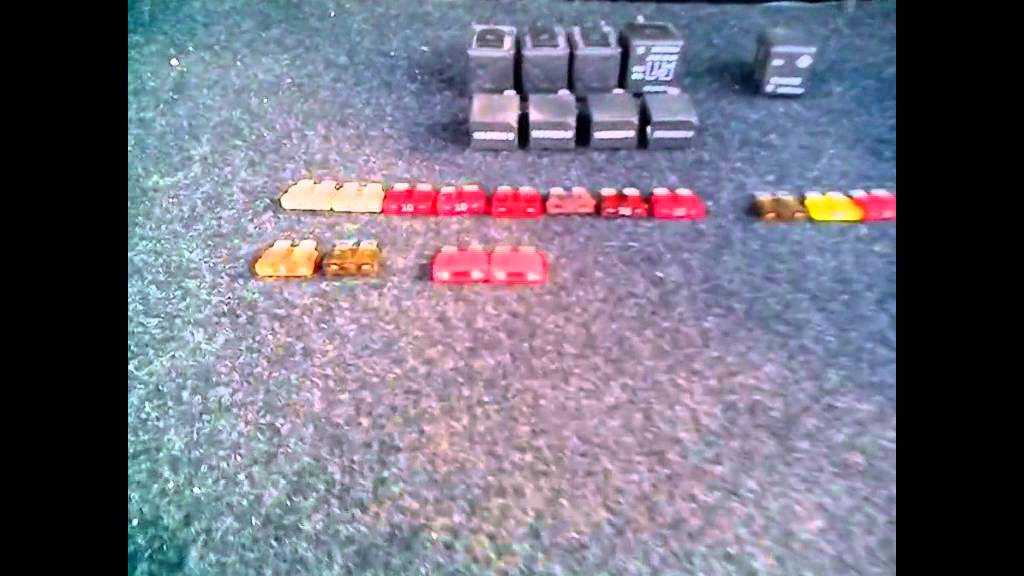

Приведём маркировку расположенных в блоке предохранителей в зависимости от их типоразмера (в порядке возрастания):
- Mini (самые маленькие);
- Medium (среднеразмерные);
- Maxi (крупные);
- JCase (картриджного типа);
- PAL (тоже в оболочке типа картридж);
Отметим, что заменить сгоревший предохранитель прикуривателя на ПП другого типа с таким же номиналом не получится, поскольку у него не будет совпадать форма посадочного гнезда – это нужно учитывать при походе в автомагазин. Объявив продавцу, на сколько ампер предохранитель прикуривателя вашего авто, вы получите в ответ недоумённое лицо – одного номинала недостаточно.
Перегорание автомобильного ПП, как уже отмечалось, вызвано только одной причиной – скачкообразным превышением номинального значения силы тока. Но если говорить о том, почему возникают такие ситуации, то причины могут быть разными. Обычно это использование устройств, электрические параметры которых не соответствуют характеристикам бортовой сети или номиналу плавкого предохранителя. Что касается конкретно прикуривателя, что здесь в силу вступает и такой фактор, как время непрерывной работы потребителя: для поджигателя сигарет это примерно 10 секунд, а если подключить автопылесос, то он может трудиться в поте лица и час. Впрочем, и сам прикуриватель можно активировать почти непрерывно, и это тоже может оказаться непосильной нагрузкой на предохранитель.
А поскольку большинство новых электроприборов подключаются именно к гнезду прикуривателя, нужно чётко разбираться, на какую нагрузку рассчитано это устройство.
Но даже в тех случаях, когда электрические характеристики подключаемого прибора в полной мере соответствуют параметрам бортовой электросети, это не означает, что риск выхода из строя ПП равен нулю. Скачки напряжении были, есть и будут, и спрогнозировать из невозможно, поскольку их активатором может оказаться даже чисто внешний фактор – например, проезд вблизи мощного источника электромагнитных волн. Тем не менее, самая частая причина перегорания предохранителя прикуривателя – это подключение нагревательных приборов – электрочайника или кипятильника, которые для своей работы требуют отбора большой мощности, причём на длительный период времени. Так что если вы большой любитель горячих напитков – соизвольте запастись комплектом ПП – они вам наверняка понадобятся.
Но и использование менее требовательных к нагрузке, но некачественных электронных приборов (например, неизвестно где собранных видеорегистраторов) тоже может стать причиной выхода из строя плавкого предохранителя.
Серийный номер и артикулы детали
Прежде чем приступить к ремонту прикуривателя и разобрать центральный тоннель, необходимо купить подходящую запчасть. В продаже есть разные варианты устройства для Лада Приора, как оригинальные, так и нет. Прикуриватели завода автоВАЗ имеют артикул 21230-3725010-00.
При покупке необходимо обратить внимание на стоимость запчасти. Слишком низкая цена прикуривателя говорит об использовании некачественных материалов. Такая деталь может перегореть на протяжении нескольких недель после замены
Ко всему, элемент должен быть хорошо запакован, иметь сертификат соответствия
Такая деталь может перегореть на протяжении нескольких недель после замены. Ко всему, элемент должен быть хорошо запакован, иметь сертификат соответствия.
Замена прикуривателя 2110, 2111, 2112 без разбора тоннеля
Замена блока предохранителей Приора
НЕ РАБОТАЕТ ПРИКУРИВАТЕЛЬ на #калине #приоре #ваз
Предохранители и реле в Ладе Приоре, электрические схемы
Лада Приора — ещё один автомобиль в линейке новых ВАЗовских, который набирает популярность среди слоёв населения
Внешние сходства с 10-ой моделью привлекают внимание молодёжи, оносительно низкая цена также является причиной покупки для большинства автолюбителей. Одновременно с ростом популярности, владельцы этой модели набирают опыт ремонта и технического обслуживания, которого с каждым годом становится всё больше
Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.
Замена прикуривателя Приора — umelyeruki.info
Приветствую. Произведем замену прикуривателя на Лада Приора.
Будем менять прикуриватель в сборе, а так же заменим лампочку подсветки. Для замены обычно снимают тоннель пола, покажем как без этого обойтись.
Инструменты:
маленькая плоская отвертка
Работу нужно выполнять при отключенном аккумуляторе.
Пошаговая замена
1. Вынимаем личинку прикуривателя.
2. С помощью плоской отвертки поддеваем и вынимаем металлический сердечник прикуривателя. Лучше всего это сделать из внутренней стороны чтобы не повредить пластик.
Если у вас он не выходит, то из внутренней стороны сердечника могут быть фиксаторы. Они чаще всего металлические. На фото ниже показано местоположение металлических фиксаторов. C помощью плоской отвертки их можно подогнуть и вынуть сердечник.
Если вы меняете прикуриватель в сборе, я думаю не страшно что-то повредить на нем.
3. Извлекаем пластиковый ободок который подсвечивается. Сделать это можно с помощью плоской отвертки.
Если у вас подсветка ободка работает, и он сам не поврежден, то менять его не нужно. Просто отсоедините нерабочий сердечник прикуривателя, подключите новый и соберите все обратно.
Питание к прикуривателю приходит через клеммную колодку. А значит заменить его не сложно.
4. Лампочка подсветки располагается в сборе с пластиковым ободком. Для замены лампочки убираем маленькую пластиковую крышку.
Далее вставляем плоскую отвертку как показано ниже и тянем за край на себя. Там есть небольшой паз на корпусе и лампочка удерживается за счет него. Я думаю по фото ниже все будет понятно, но если есть затруднения смотрите видео урок.
5. Вытаскиваем лампу из патрона и устанавливаем новую. Лампочка просто вытягивается на себя.
6. Устанавливаем патрон с новой лампой в ободок. Обязательно совмещаем пазы чтобы патрон защелкнулся.
7. Устанавливаем маленькую пластиковую крышку.
8. Устанавливаем ободок на место. В тоннеле пола есть паз и ответный паз есть на корпусе ободка. При установке они должны совпасть и лампочка должна смотреть назад.
9. Меняем сердечник прикуривателя и устанавливаем металлическим контактом назад, до щелчка.
При установке контакт должен быть назад, как и лампочка. Через этот контакт идет питание на лампу подсветки.
10. Устанавливаем личинку прикуривателя.
После обратной сборки накидываем клеммы аккумулятора и проверяем работу.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Прикуриватель приора схема подключения
Некоторые считают прикуриватель совершенно ненужной вещью в машине. Но водители, которые идут в ногу с современным техническим прогрессом, давно и в полную силу пользуются им.
Применяя его вместо розетки, можно подключить к электропитанию автомобиля различные полезные приборы и устройства. Вы можете комфортно проводить время в салоне своей Лады Приоры, расслабляясь на массажной накидке и попивая кофе, заваренное в портативной автомобильной кофеварке.
Замена прикуривателя на ваз 2112
Но иногда случаются и маленькие неприятности: подключая любимый гаджет к разъему прикуривателя, вы видите, что он не работает. Неопытный автолюбитель в таком случае может запаниковать, не подозревая, что чаще всего в этом виноват перегоревший предохранитель прикуривателя. Поменять его достаточно просто, но сначала давайте разберемся, где находится предохранитель прикуривателя Приора.
Какие предохранители обеспечивают работу прикуривателя
В автомобиле Лада Приора предохранитель прикуривателя установлен в монтажном блоке. Чтобы найти его, водителю, сидящему за рулем в салоне автомобиля, достаточно посмотреть вниз и влево.
Блок вмонтирован в нижней части панели приборов, с левой стороны от руля, и закрыт защитной крышкой. Под ней находится весь монтажный блок данного автомобиля. В нижней его части расположены два ряда предохранителей. Место для установки предохранителя прикуривателя расположено в верхнем ряду, самое крайнее справа. Оно имеет маркировку F13 и рассчитано на силу тока в 15А.
Кроме того, в автомобилях Приора предохранитель прикуривателя также располагается в главном блоке предохранителей. Данный элемент отвечает за вентилятор системы охлаждения, но и работу прикуривателя он также обеспечивает. Его маркировка здесь – F3, ограничение по силе тока – 60А.
Предохранитель прикуривателя на Приоре приходится заменять достаточно часто. Причиной этого является некорректное использование самого прикуривателя. Многие водители не интересуются ремонтом машины, и не являются электриками. Кому-то просто недосуг. Поэтому они даже не задумываются о том, что у прикуривателя может быть ограничение по силе тока и мощности. Многие из нас втыкают в гнездо слишком мощное электрическое устройство, либо, используя разветвитель, сразу несколько.
Какие приборы можно подключать к прикуривателю?
Зная номинал силы тока, на который рассчитан предохранитель прикуривателя приора, можно посчитать, устройства какой мощности можно использовать. Для этого силу тока 15 А умножаем на величину номинального напряжения в прикуривателе – 12 В.
Получаем, что мощность подсоединяемых устройств не должна превышать 180 Вт. А список приборов очень широк, ведь технический прогресс не стоит на месте, делая жизнь водителя и его пассажиров гораздо комфортнее. Вот некоторые из них:
• Компрессор; • Очиститель воздуха и ионизатор; • Электрочайник или кипятильник; • Холодильник; • Массажная накидка или подушка; • Навигатор, видеорегистратор и т.п.; • Грелка на сиденье; • Лампа или фонарь; • Вентилятор; • Пылесос;
• Разветвитель.
Каждый год появляются новые устройства. Необходимо быть очень внимательными при их подключении к прикуривателю. Сильная нагрузка способна привести к короткому замыканию и пожару.
Как устроен предохранитель на прикуриватель Приора
Предохранители прикуривателя выполнены в виде плавких элементов. Они предназначены для размыкания электрической цепи в случае превышения мощности или короткого замыкания, и защиты других систем машины.
Конструктивно такой плавкий предохранитель выполнен в виде пластикового корпуса со специальной нитью или пластинкой, которая проводит электрический ток. Сам корпус является системой крепежа плавкой пластинки (нити) к контактам блока, подключенного к основной электрической цепи Приоры. Кроме того, предохранители Приоры обычно установлены в защитный корпус.
Каким образом поменять предохранитель прикуривателя
Зная, где находится предохранитель прикуривателя на Приоре, можно без особых проблем его заменить. Сервис в автомастерских сейчас стоит достаточно дорого, поэтому разберемся, как можно это сделать самостоятельно.
Замена прикуривателя на Приоре и лампы его подсветки
Самое главное условие – нельзя устанавливать вместо предохранителя любые самодельные устройства, такие, к примеру, как проволока или скрепка. Кроме того, лучше использовать защитные элементы отечественного производства и не покупать китайские аналоги, так как они низкокачественные. Все это не безопасно и даже может привести к пожару.
Блок предохранителей в салоне ВАЗ-2170, -2171, -2172
Блок предохранителей в Приоре находится в нижней части приборной панели, с левой стороны от руля. Чтобы добраться до него, нужно открыть крышку, которая держится на трёх фиксаторах. Поверните каждую ручку фиксатора на 90 градусов и потяните крышку вниз, она отщёлкнется и откроется.
|
Предохранители в салонном монтажном блоке
|
F1 (25 А) — вентилятор охлаждения радиатора. Если у вас не работает вентилятор, проверьте его двигатель, подав напрямую к нему напряжение 12 В с аккумулятора. Если двигатель исправен, значит скорее всего дело в проводке или разъёмах. Проверьте исправность реле К1.
Вентилятор в Приоре обычно включается при температуре 105-110 градусов. Не допускайте перегрева двигателя, следите за стрелкой датчика температуры.
Если вентилятор работает постоянно и не выключается, проверьте датчик температуры охлаждающей жидкости, находится на термостате. Если с рабочего датчика снять разъём, вентилятор должен включиться. Проверьте проводку к этому датчику температуры, а также контакты реле К1, пошевелите это реле, очистите контакты. Если дело в нём, замените на новое реле.
F3 (10 А) — дальний свет, правая фара. F4 (10 А) — дальний свет, левая фара. Если фары не светят дальним светом, проверьте реле К7 и лампы в фарах. Также может быть неисправен подрулевой выключатель-рычаг, проводка или разъёмы.
F5 (10 А) — звуковой сигнал.
Если при нажатии на кнопку руля сигнал не работает, проверьте реле К8. Сам сигнал расположен под решёткой радиатора, добраться до него можно сняв пластиковый кожух сверху. Проверьте его, подключив напряжение 12 В. Если не работает, попробуйте покрутить регулировочный винт, либо замените новым.
F6 (7.5 А) — ближний свет, левая фара. F7 (7.5 А) — ближний свет, правая фара. При замене ламп будьте внимательны, на ближний и дальний свет стоят отдельные лампы, поэтому их можно легко перепутать. Лампы в фарах повышенной мощности лучше не устанавливать, могут оплавиться отражатели, а нужного эффекта не будет. Большинство проблем с ближним светом фар, которые не устраняются обычными способами, могут быть связаны с модулем управления света (МУС). Реле ближнего света есть только в автомобилях, оборудованных датчиком света, оно расположено на месте реле К1, на большинстве автомобилей этого реле в монтажном блоке нет, цепь ближнего света идёт через блок МУС. Бывает, что в блоке выгорают дорожки, при проблемах лучше заменить его на новый. Если при некорректной работе ближнего света самопроизвольно включаются «дворники», дело скорее всего в блоке управления стеклоочистителем, расположен по центру торпеды, самый верхний блок, рядом с магнитолой, добраться лучше всего из бардачка, либо руками через снятые накладки консоли у ног.
F8 (10 А) — тревожный сигнал. Если не работает сигнал тревоги, проверьте также реле К9.
F9 (25 А) — вентилятор печки.
Если у вас не работает печка ни в одном режиме, дело может быть в регуляторе скоростей работы печки или в двигателе. Проверьте двигатель печки, подав на него напрямую напряжение 12 В. Если не работает, снимите его, откройте крышку и проверьте состояние щёток. Если печка не работает только на первых режимах, а на последнем работает, скорее всего нужно заменить сопротивление отопителя, находится под капотом на улитке вентилятора.
Цена этих резисторов — около 200 руб. Проверьте также, чтобы фильтр и все патрубки были чистыми и воздух нормально поступал в печку. Если вентилятор печки скрипит или крутится с трудом, попробуйте смазать его. Если печка то включается, то выключается, проверьте разъёмы и контакты в них, они могли оплавиться или окислиться, в этом случае замените разъём.
Причины, по которым не работает прикуриватель на Лада Приора
Со временем узел может поломаться и потребовать ремонта. Почему же деталь выходит из строя? Среди распространенных причин, по которым не работает прикуриватель Лада Приора.
- Перегорание нагревательного элемента. Если к разъему часто приходится подключать приборы с высоким напряжением, типа компрессора для колес, сам элемент может быстро выйти из строя, срабатывает предохранитель.
- Поломка лампочки. Вокруг отверстия есть подсветка, которая может перестать работать.
- Окисление или плохой контакт прикуривателя. Со временем между усиками детали и самим гнездом может потеряться контакт, вследствие чего элемент выходит из строя. Чтобы проверить это, необходимо извлечь предохранитель, а затем осмотреть его на предмет окислов. Дополнительно следует поджать усики крепления. Предохранитель ставится на место.
- Отпавшие провода подключения прикуривателя. Относится к «возрастным болезням». Для инспекции потребуется вынимать прикуриватель ВАЗ Приора из гнезда, не задев предохранитель. При неисправности необходимо припаять отпавшие провода.
- Неумелый тюнинг тоже относится к причинам поломки. Некоторые владельцы покупают некачественные разветвители и нагружают их по полной. Это ведет к повышенной нагрузке на предохранители. Способствует ускоренному износу генератора.
- Перегоревший предохранитель. Поломка может приключиться из-за появления короткого замыкания. Чтобы выявить эту неисправность предохранителя, следует подключить лампу к разъему. Затем включить зажигание. Если она не будет гореть, то причина – в предохранителе. Защитный элемент нужно заменить.
Как поменять прикуриватель на Приоре
Для начала отключаем клемму «минус» от АКБ автомобиля, после чего вынимаем личинку прикуривателя, так как она будет мешаться при данном ремонте. Далее при помощи отвертки или лезвия острого ножа поддеваем внутреннюю часть обоймы, как показано на фото ниже:
Возможно, что не так просто все будет на практике. Если внутренняя часть не поддевает, то смотрим внутри, что мешает этому действию. Скорее всего придется слегка подогнуть корпус, чтобы он не зацеплялся за пластиковую окантовку. Более наглядно это показано на фото ниже.

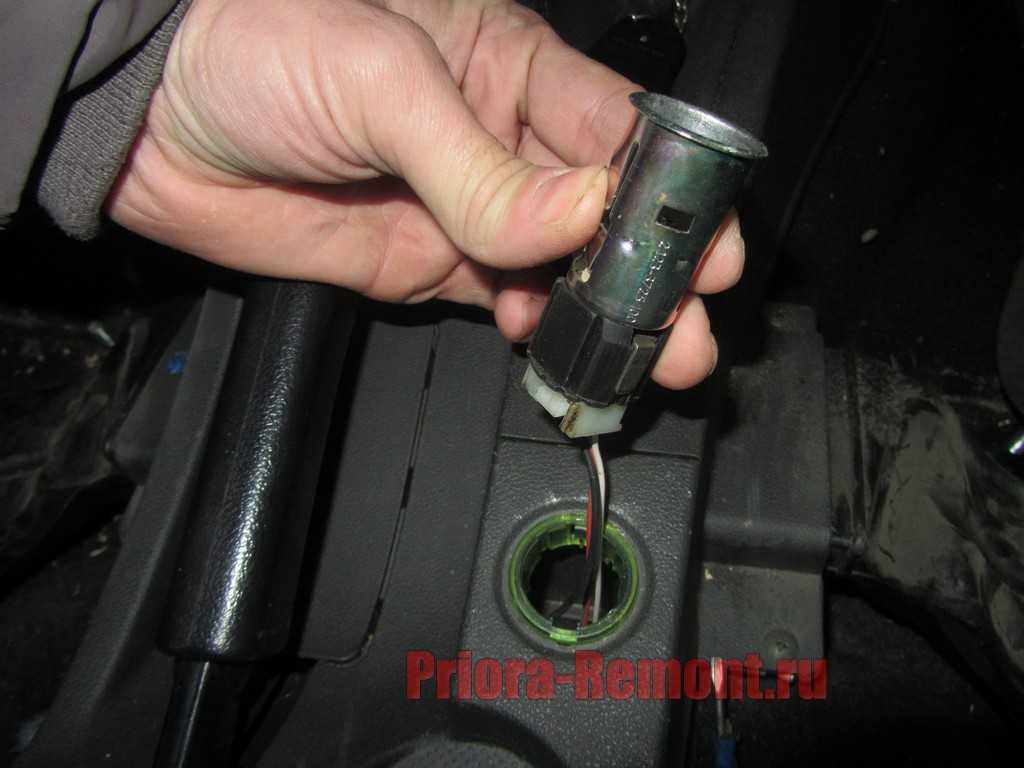

После того, как металлический сердечник вытащили наружу, все это будет выглядеть примерно следующим образом.
Пластиковая окантовка, которая на верхнем фото зеленого цвета, остается в тоннеле пола, и ее пока не трогаем. Далее отсоединяем штекер питания от модуля прикуривателя Приоры, для чего предварительно нажимаем на фиксатор разъема:

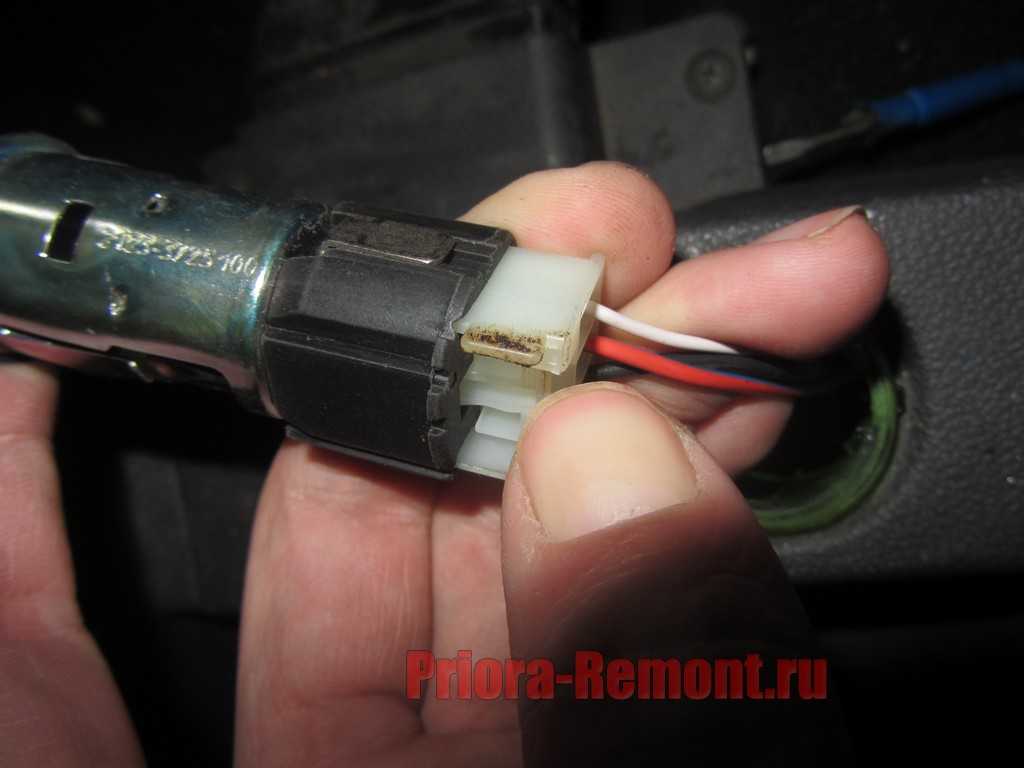

И потянув в сторону, вынимаем колодку из разъема, что и показано ниже на фото.
При необходимости производим замену данной детали на новую, устанавливая все в обратной последовательности. Данное гнездо имеет каталожный номер, который идентифицируется как Шероле Нива, но ничего страшного нет, так как у этих моделей есть некоторые взаимозаменяемые детали.
Если же необходимо устранить поломку с подсветкой, то об этом сейчас поговорим ниже.
Предохранитель прикуривателя на Приоре
Так случилось, что прикуриватель в современном автомобиле потерял обычное назначение, которое было заложено изначально — нагрев спирали для прикуривания сигареты. Однако с появлением различных современных электронных устройств появилась необходимость обеспечения дополнительного их питания в дороге. В связи с этим возникла потребность более частой замены предохранителя прикуривателя, и стал вполне закономерный вопрос, как снять прикуриватель на Приоре.
Несколько слов об устройстве
Гнездо прикуривателя используется на Ладе Приоре для обеспечения работы видеорегистратора и антирадара, навигатора, зарядки телефона и ноутбука, подключения пылесоса и компрессора. Вот далеко не полный перечень возможных случаев использования рассматриваемого устройства. Для обеспечения всех потенциальных потребителей для машины были разработаны даже разнообразные разветвители, которые одновременно дают подключиться двум и более устройствам.
