Руководства по ремонту автомобиля соболь

Регулировка холостого хода

Систему холостого хода регулируем с целью обеспечить устойчивые обороты двигателя на холостом ходу с минимальным содержанием окиси углерода (СО) и углеводорода (СН) в отработавших газах.
Для регулировки холостого хода карбюратор имеет…

…винт «количества», уменьшающий или увеличивающий количество топливовоздушной смеси, поступающей в двигатель,…

…и винт «качества», предназначенный для корректировки состава смеси.
На заводе на винт «качества» напрессован пластмассовый ограничительный колпачок. Он не позволяет нарушить заводские регулировки.
Не имея газоанализатора, винтом «количества» смеси и винтом «качества» с ограничителем можно только «подстроить» обороты холостого хода, существенно не меняя при этом состав отработавших газов.
Регулировку выполняем на двигателе, прогретом до рабочей температуры охлаждающей жидкости 80–90 °C, с отрегулированными зажиганием и зазорами в приводе клапанов (см. соответствующие разделы) при полностью открытой воздушной заслонке.
Вращая регулировочные винты, выставляем по тахометру частоту вращения коленчатого вала 750±50 мин-1 на холостом ходу с включенным мощным потребителем электрического тока (фары в режиме дальнего света).
Если ограничительный колпачок отрегулировать холостой ход не позволяет, отверткой взламываем колпачок и повторяем регулировку с использованием газоанализатора. Данную операцию рекомендуется проводить на СТО.

Технические характеристики

Параметры Технические характеристики
Габариты и размеры: д*ш*в, мм 4840*2075*2200
Внутренние размеры грузовой платформы: д*ш*в, мм 1330*1830*1530
Колесная база, мм 2760
Колея передних/задних колес, мм 1700
Грузоподъемность, кг 770
Пассажировместимость 10
Масса автомобиля, кг снаряженная полная 1880-1930 2800
Коробка передач 5-ступенчатая, механическая
Подвеска колес передняя: независимая, двухрычажная, пружинная с газонаполненными амортизаторами и стабилизатором поперечной устойчивости; задняя: зависимая, на двух продольных полуэллиптических рессорах со стабилизатором поперечной устойчивости, с гидравлическими телескопическими амортизаторами двустороннего действия
Двигатель ЗМЗ-4063.10/ЗМЗ-4026.10/ГАЗ-560
Рабочий объем куб.см 2,464/2,134/2,429
Номинальная мощность нетто, кВТ, (л.с.)/об/мин. 103(140)/70(95)/101(137)
Максимальный крутящий момент, Нм/об/мин. 200/250/210

Силовой агрегат

На автомобиль ГАЗ Соболь 2752 устанавливаются следующие типы двигателей:

  • бензиновый мотор объемом 2.3 литра и мощностью 110 л.с.;
  • бензиновый мотор объемом 2.5 литра и мощностью 86 л.с.;
  • дизельный мотор объемом 2.1 литр и мощностью 95 л.с.
Тип двигателя Бензиновый
Марка двигателя EvoTech
Объем двигателя 2890.0 (куб. см)
Мощность двигателя 106.0 (л. с.)
Количество цилиндров 4

Трансмиссия

Быстрый выход из строя КП, особенно у грузовых версий, работавших с перегрузкой. Трансмиссия механическая 5-ступенчатая. Задний привод.

Подвеска

  1. Передняя подвеска независимая, двухрычажная, пружинная с газонаполненными амортизаторами и стабилизатором поперечной устойчивости.
  2. Задняя зависимая, на двух продольных полуэллиптических рессорах со стабилизатором поперечной устойчивости, с гидравлическими телескопическими амортизаторами двустороннего действия.

Рулевое управление типа «винт — шариковая гайка», со встроенным гидроусилителем, рулевая колонка — регулируемая.

Тормозная система

Рабочая тормозная ситема. Гидравлическая, двухконтурная, с вакуумным усилителем, датчиком аварийного падения уровня тормозной жидкости и регулятором давления. Тормоза передние — дисковые, задние — барабанные.

Регулировка приводов заслонок карбюратора

Проверку и регулировку привода дроссельных заслонок выполняем вдвоем с помощником.
Снимаем корпус воздушного фильтра (см. раздел «4.1.1. Обеспечение системы питания воздухом»).
Помощник нажимает на педаль акселератора до упора в пол. При этом дроссельные заслонки в карбюраторе полностью открываются. Это видно сверху через диффузоры. Если заслонки не открылись полностью,…

…двумя ключами «на 13» ослабляем затяжку регулировочных гаек.
При нажатой до упора педали акселератора рукой доворачиваем сектор привода, открывая дроссельные заслонки полностью. Вращая регулировочные гайки, натягиваем провисший трос привода. Еще раз проверяем регулировку (при нажатой до упора педали акселератора не должно оставаться свободного хода сектора) и затягиваем гайки.Не перетяните трос. Иначе при полностью открытых дроссельных заслонках педаль акселератора не будет упираться в пол, что станет причиной деформации деталей привода.
Отпускаем педаль акселератора и убеждаемся в полном закрытии дроссельных заслонок. В противном случае…

…под панелью приборов ключом «на 10» ослабляем затяжку гайки крепления ограничителя хода педали. Перемещаем ограничитель вверх по прорези и затягиваем гайку.
Проверяем регулировку привода дроссельных заслонок и при необходимости повторяем вышеуказанные операции.
Воздушная заслонка при утопленной ручке тяги привода должна находиться в вертикальном положении, а при вытягивании ручки до упора – полностью закрыться. Если это не так, в салоне автомобиля утапливаем рукоятку управления воздушной заслонкой до упора.

Ослабляем затяжку стопорного винта тяги привода воздушной заслонки.

Нажав на рычаг пускового устройства, полностью открываем воздушную заслонку…

…и в этом положении отверткой заворачиваем стопорный винт тяги привода, удерживая шестигранную втулку от проворачивания ключом «на 8».
Нажав на педаль «газа» и потянув рукоятку управления, закрываем воздушную заслонку. После этого снова утапливаем ручку до упора.
Если заслонка полностью открылась, окончательно затягиваем стопорный винт. При необходимости повторяем регулировку.

Ремонт передней подвески Соболь: особенности проведения

Как и любой другой автомобиль, Соболь имеет ряд типовых неисправностей, для устранения которых автовладельцы чаще всего обращаются в сервис. При обслуживании данного автомобиля чаще всего требуются следующие операции:

  • Чаще всего неисправность ходовой части связана с выходом из строя шкворней. В зависимости от степени их повреждения может выполняться как восстановление поврежденного элемента, так и его замена на новый. В автомобиле Соболь это несложная и недорогая процедура;
  • Не менее часто требуется замена пружин и рычагов в различных частях механизма ходовой. В результате высоких нагрузок они постепенно ослабевают, что может привести к «проседанию» авто;
  • Замена или восстановление ШРУС, что расшифровывается как шарниры угловых скоростей;
  • Идентичная операция проводится и с подшипниками ступицы, которые достаточно быстро разбиваются при езде по неровной дороге. В случае если целостность деталей сохранена, как правило, можно обойтись регулировкой подшипника — для этого используют гайку, которую наворачивают на резьбовой конец цапфы. После регулировки элементы необходимо смазать пластичной смазкой, которая закладывается в полость ступицы;
  • Замена сайлентблоков;
  • Замена амортизаторов, которые, как уже упоминалось выше, у «Соболей» являются неразборными. Чаще всего они «вытекают» или изнашиваются втулки.
  • На заключительном этапе ремонта обязательно выполняется регулировка угла продольного наклона поворота колес. В Соболе он зависит от количества скоб, которые находятся под передним и задним болтами крепления оси подвески, точнее её верхнего рычага;
  • Далее выполняется регулировка схода/развала колес. Специалист последовательно изменяет длину боковой тяги рулевой трапеции, добиваясь нужного эффекта.

Стоит отметить, что для выполнения последних двух видов работ используют оптический стенд, который обеспечивает достаточную точность регулировки. Воспроизвести его работу в «гаражных» условиях невозможно, поэтому самостоятельный ремонт ходовой части — это всегда риск для последующей безопасной эксплуатации авто.

Снятие заднего моста

Работать удобнее на смотровой яме, лучше с помощником. Сливаем масло (см. раздел «6.5.1. Замена масла, снятие подшипников, манжет, полуосей.»). Отсоединяем от заднего моста карданную передачу (см. раздел «6.4.1. Снятие и разборка карданной передачи»). Отсоединяем тросы стояночного тормоза от уравнителя (см. раздел «7.2.5. Стояночный тормоз»). Отсоединяем тягу регулятора давления от заднего моста (см. раздел «7.2.2. Педальный узел, вакуумный усилитель и регулятор»). Отсоединяем задний тормозной шланг (см. раздел «7.2.4. Узлы тормозной системы задних колес»). Вывешиваем заднюю часть автомобиля, подставив под концы лонжеронов рамы две стойки заводского изготовления высотой около 700 мм и допустимой нагрузкой не менее 2 т. Домкрат оставляем под серединой заднего моста. Снимаем задние колеса (см.раздел ««6.6.1. Снятие колес и ступица передней подвески»»). Отсоединяем амортизаторы балки заднего моста и снимаем стабилизатор поперечной устойчивости или отсоединяем его от балки заднего моста (см. раздел «6.7.1. Замена буфера сжатия, амортизатора, стабилизатор поперечной устойчивости задней подвески»). Снимаем стремянки рессор (см. раздел«6.7.2. Снятие, разборка рессоры и замена шарнира задней подвески»). Домкратом опускаем мост тележку и выкатываем его из-под автомобиля.

Данную операцию можно выполнить при помощи подкатного домкрата. Устанавливаем мост в обратной последовательности. После установки моста проверяем работу регулятора давления (см. раздел «7.2.2. Педальный узел, вакуумный усилитель и регулятор»).

Разборка заднего моста

Работать удобнее на смотровой яме вдвоем. Очищаем картер главной передачи от грязи. Сливаем масло (см. раздел «6.5.1. Замена масла, снятие подшипников, манжет, полуосей»). Отсоединяем от заднего моста карданную передачу (см. раздел «6.4.1. Снятие и разборка карданной передачи»). Вынимаем полуоси с обеих сторон автомобиля (см. радел «6.5.1. Замена масла, снятие подшипников, манжет, полуосей»).

Ключом или головкой «на 14» отворачиваем десять болтов крепления редуктора к балке заднего моста.

Вынимаем редуктор из балки, стараясь не повредить прокладку. Для удобства работы…

…устанавливаем редуктор на монтажный стенд.

Кернером помечаем взаимное положение крышек подшипников дифференциала и их гаек, а также самих крышек относительно картера. Снимаем фланец ведущей шестерни с манжетой (см. раздел «6.5.1. Замена масла, снятие подшипников, манжет, полуосей»).

Ключом «на 12» отворачиваем два болта крепления стопорных пластин.

Снимаем стопорные пластины.

Головкой «на 17» отворачиваем два болта крепления крышки подшипника.

Снимаем крышку. Аналогично снимаем вторую крышку.

Специальным ключом или большой отверткой отворачиваем регулировочные гайки подшипников…

…и снимаем их.

Снимаем коробку сателлитов с ведомой шестерней.

Если подшипники не заменяются, помечаем расположение их наружных колец, чтобы при сборке установить на прежние места. Ведомая шестерня устанавливается на коробку сателлитов только в одном положении, поэтому, чтобы упростить сборку, помечаем взаимное положение шестерни и корпуса.

Головкой «на 17» отворачиваем десять болтов крепления шестерни. Легкими ударами молотка через выколотку из мягкого металла сбиваем шестерню с коробки сателлитов…

…и снимаем ее.

Для снятия подшипника на коробке сателлитов предусмотрены специальные выемки под захваты съемника.

Двухзахватным съемником…

…снимаем внутреннее кольцо подшипника. Аналогично снимаем второй подшипник. При отсутствии съемника вставляем зубило между торцом внутреннего кольца подшипника и коробкой сателлитов.

Нанося удары по зубилу, сдвигаем внутреннее кольцо подшипника.

В образовавшийся зазор вставляем две большие отвертки (или монтажные лопатки) и спрессовываем…

…внутреннее кольцо подшипника с сепаратором и роликами.

Кернером помечаем взаимное положение частей коробки и осей сателлитов.

Накидным ключом «на 13» отворачиваем восемь болтов, соединяющих части коробки сателлитов.

Осторожно постукивая молотком по выколотке из мягкого металла,…

…разъединяем коробку.

Вынимаем из снятой половины коробки полуосевую шестерню…

…и ее опорную шайбу.

Вынимаем оси вместе с сателлитами и их шайбами.

Снимаем с осей сателлиты и шайбы. Если сателлиты и их оси предполагается использовать повторно, помечаем взаимное расположение деталей.

Снимаем вторую полуосевую шестерню…

…и ее опорную шайбу.

Вынимаем ведущую шестерню из картера редуктора (ее можно выбить ударами молотка через проставку из мягкого металла по торцу вала) и внутреннее кольцо переднего подшипника.

Снимаем распорное кольцо.

Спрессовываем с хвостовика шестерни внутреннее кольцо заднего подшипника.

Снимаем регулировочное кольцо ведущей шестерни.

Выколоткой выбиваем наружное кольцо наружного подшипника.

…и вынимаем его.

Аналогично выбиваем наружное кольцо внутреннего подшипника.

Источник

GAZ Соболь 4Х4 2006, engine Gasoline 2.4 liter., 140 h. p., AWD drive, Manual — DIY

Comments 12

Масло отражатель не трогай, и на подшипник его не меняй.Выбьешь, изуродуешь, новый не найдешь.

С токаркой проблем нет, если что.

www.drive2.ru/l/5721839/ Можно так попробовать. Судя по маслу водичка в мост попала.

Узкие сальники или сдвиг стандартных — решение классическое. Только вот сальника три а дорожки две, получается один неработает?

Один как пыльник будет

Судя по всему, третий внутренний висит в воздухе. Какая там пыль) В качестве проставки дистанционной стоит.

Сальники с хундая, все кромки буду на шейке. У них буртик немного смещён

Узкие сальники или сдвиг стандартных — решение классическое. Только вот сальника три а дорожки две, получается один неработает?

Так самый внутренний и не работает, стоит как упорный.

Радуйся что там не подшипник в чулке

я себе наоборот на подшипники переделал

Ну так хозяин барин )

Там осталось маслоотражательное кольцо с фторопластовой вставкой. Без обратного молотка никак не вынуть. Да и не стоит его трогать, пусть живёт там…Ну а шейку можно восстановить при наличии знакомого токаря, у меня в БЖ написано как.

Источник

Снятие заднего моста

Работать удобнее на смотровой яме, лучше с помощником. Сливаем масло (см. раздел «6.5.1. Замена масла, снятие подшипников, манжет, полуосей.»). Отсоединяем от заднего моста карданную передачу (см. раздел «6.4.1. Снятие и разборка карданной передачи»). Отсоединяем тросы стояночного тормоза от уравнителя (см. раздел «7.2.5. Стояночный тормоз»). Отсоединяем тягу регулятора давления от заднего моста (см. раздел «7.2.2. Педальный узел, вакуумный усилитель и регулятор»). Отсоединяем задний тормозной шланг (см. раздел «7.2.4. Узлы тормозной системы задних колес»). Вывешиваем заднюю часть автомобиля, подставив под концы лонжеронов рамы две стойки заводского изготовления высотой около 700 мм и допустимой нагрузкой не менее 2 т. Домкрат оставляем под серединой заднего моста. Снимаем задние колеса (см.раздел ««6.6.1. Снятие колес и ступица передней подвески»»). Отсоединяем амортизаторы балки заднего моста и снимаем стабилизатор поперечной устойчивости или отсоединяем его от балки заднего моста (см. раздел «6.7.1. Замена буфера сжатия, амортизатора, стабилизатор поперечной устойчивости задней подвески»). Снимаем стремянки рессор (см. раздел«6.7.2. Снятие, разборка рессоры и замена шарнира задней подвески»). Домкратом опускаем мост тележку и выкатываем его из-под автомобиля.

Данную операцию можно выполнить при помощи подкатного домкрата. Устанавливаем мост в обратной последовательности. После установки моста проверяем работу регулятора давления (см. раздел «7.2.2. Педальный узел, вакуумный усилитель и регулятор»).

Ремонт головки блока

Ремонт ГАЗ-31105 («Крайслер» двигатель), а именно головки блока, — довольно тяжелая и тщательная операция. Не рекомендуется проводить ее в гаражных условиях, поскольку отсутствие специнструмента и оборудования не даст проделать это полноценно. Конечно, все понимают, что ремонт данного узла дорогостоящий, поэтому не стоит доводить до этого.

Рассмотрим основные причины, по которым выходят из строя на 105-й Волге:

  1. Механические повреждения.
  2. Недостаток масла.
  3. Прогорание клапанов.
  4. Коррозия вследствие залива воды в систему охлаждения.
  5. Несвоевременная замена запасных частей.
  6. Неисправность узла ГРМ.

В списке приведены только основные причины, которые могут послужить поломке ГБЦ, но не стоит забывать, что регулярное обслуживание спасет узел от преждевременного выхода из строя.

Техническое обслуживание

В процессе эксплуатации с двигателем Крайслера особых проблем нет. Мотор достаточно неприхотлив и нуждается только в регулярном техническом обслуживании, во время проведения которого через каждые:

  • 10 000 км – меняют автомасло и масляный фильтр;
  • 15 000 км – рекомендуется заменить воздушный фильтр;
  • 75 000 км – осуществляют замену ремня ГРМ.

Кроме того, при проведении регламентных работ желательно:

  1. Проверить уровень охлаждающей жидкости в расширительном бачке и при необходимости долить ее.
  2. Визуально осмотреть силовой агрегат для выявления протечек масла и/или охлаждающей жидкости. При обнаружении протечек их необходимо устранить.
  3. Снять и осмотреть свечи зажигания. При необходимости заменить.
  4. Одновременно опытные водители советуют также регулярно замерять компрессию в цилиндрах двигателя; проводить компьютерную диагностику ЭБУ; измерять давление моторного масла при помощи механического манометра.

ГАЗель и Газ Соболь

Многие владельцы «Соболей» знают не по наслышке о проблемах с передней подвеской, пружины проседают, уменьшается клиренс, рычаги задевают резиновые отбойники на ухабистой дороге. Эту проблему можно решить двумя всем известными способами:

1 Способ — самый дешевый , поставить увеличенные проставки под пружины.

2 Способ — более затратный , это купить новые пружины и заменить их.

Но есть еще один способ, мало кому известный — это перенос чашек на верх рычага , о котором я расскажу ниже и который сам использовал на своем Соболе.

Далеко не все знают, что болты крепления опорных чашек пружин в процессе эксплуатации вытягиваются, становятся усталыми . Появляется зазор между рычагом и чашкой , при откручивании либо закручивании их , в большинстве случаев они ломаются .

Теперь сам процесс.

Начнем разбирать с водительской стороны. Поднимаем довольно высоко, подкладываем досочки под балку и опускаем на них. Откручиваем все что нужно, что бы освободить нижний рычаг, вытаскиваем амортизатор, пружину и откручиваем опорную чашку пружины с рычага. Ослабляем гайки нижнего рычага , чтоб мы смогли его отвести еще ниже.

Начинаем отмечать на чашке те места, где нужно спилить , чтоб чашка легла на рычаг как нужно ( смотрим видео)

После разметки чашки, начинаем обрезать используя «болгарку». Уже обработанную чашку примеряем на рычаг, так же нам понадобятся по 4 шайбы толщиной 2,5 мм на каждый болт крепления чашки. Итого получается 16 шайб на сторону ( всего 32 шт). Болты и гайки использовал ВАЗовские, продаются в любом авто-магазине, шайбы покупал в строительном магазине. (смотрим видео)

Многие будут задаваться вопросом, мол чашки ослабли после обрези и тд. , я Вам скажу исходя из собственного опыта и пробега более 20 000 км после такой переделки, с чашками ничего не случилось , не выгнуло и тд., все стоит на своих местах.

Далее приступаем к сборке , а заодно решил заменить все шаровые, смотрим фото:

После того как собрали, приступаем к переделке правой стороны, смотрим фото отчет.

После того как все стороны собрали, Соболь снимаем с домкратов на колеса и протягиваем рычаги. Так же не забываем сделать развал-схождение. Если решите сделать подвеску по этому принципу, то лучше использовать газо — масляные амортизаторы .

Пружины можно обрезать на виток — но это по желанию , я не стал этого делать. На моих пружинах нанесены 3 риски — что соответствует определенному классу жесткости. В процессе эксплуатации — недостатков этой переделки не выявил, машина хорошо слушается руля, на скорости в колее не болтает. ( должно быть все исправно , ни люфтов , ни разбитых рулевых пальцев и маятников и тд.)

Спустя год эксплуатации , были выявлены небольшие недочеты этой переделки. А именно — это недостаточный ход подвески вниз. Что ощущалось при наезде в яму , либо при резком перепаде дорожного полотна, когда съезжаешь с асфальта на участок дороги где срезали асфальт. Было принято решение спилить виток у пружин .

расстояние до отбойника до отпиливания витка пружины

Разбираем , достаем пружины и спиливаем виток.

Делаем сначала одну сторону, затем другую. Заодно заменил верхние шаровые, за год эксплуатации разбились.

Все собрано. Ход верхнего рычага увеличился на 1,5 см. Таким образом недостаток был исправлен.

Начинаем сборку

Все снятые детали отмываем, ставим на место водяной насос, пластиковую защиту, обводной и натяжной ролики и звездочки распредвалов. Мы использовали подходящий фиксатор из китайского набора. Если у вас зафиксировать нечем, то просто примерно выставите метки, а во время установки ремня просто довернёте нужный распредвал.

Метки должны быть совмещены на одной линии.

Выставляем метку коленвала.

Одеваем новый ремень в следующий последовательности: коленвал, помпа, обводной ролик, распредвалы, натяжной ролик. Натягиваем ремень. Проворачиваем натяжной ролик до тех пор, пока не совпадет прорезь на указатели и на корпусе.

Неисправности

Пробег автомобиля «Волга» с крайслеровским двигателем до капитального ремонта составляет не менее 200 тыс. км, а при эксплуатации с соблюдением рекомендаций изготовителя может достигать и 350 тыс. км. Во время работы могут проявиться мелкие неисправности, которые рекомендуется оперативно устранять.

НЕИСПРАВНОСТИ
ПРИЧИНЫ
Шум работающего двигателя.
Растянулась цепь привода балансировочных валов. Цепь подлежит замене.
Прогорела прокладка ГБЦ. Прогар поршней. Залегание поршневых колец.
Двигатель был перегрет. Неисправные детали требуют замены

ВАЖНО! Ремонт поршневой группы и замена прокладки ГБЦ демонтажа мотора не требует.
Увеличенный расход моторного масла.
Текут сальники. Требуется их замена.

Как проводят диагностику ходовой части и ремонт ходовой соболь ?

Ремонт данной системы начинается с тщательной диагностики состояния автомобиля, что позволяет выявить весь перечень имеющихся неисправностей. Не стоит пытаться выполнить данную операцию своими силами — для этого потребуется специальное диагностическое оборудование.

Диагностические работы при этом включают в себя не только осмотр ходовой части, но и смежных узлов, которые также принимают на себя повышенные нагрузки в процессе эксплуатации. Операции обычно выполняются в следующей последовательности:

  • проверка ходовой;
  • обследование амортизаторов и состояния рулевой рейки;
  • выявление возможных люфтов в механизмах;
  • проверка состояния сайлентблоков, подшипников ступиц, дисков, суппортов, тормозных колодок и барабанов.

Такая всесторонняя проверка позволяет объективно оценить состояние автомобиля и принять соответствующие меры для своевременного устранения неисправностей.

GAZ Соболь 4Х4 › Logbook › Ремонт переднего моста.

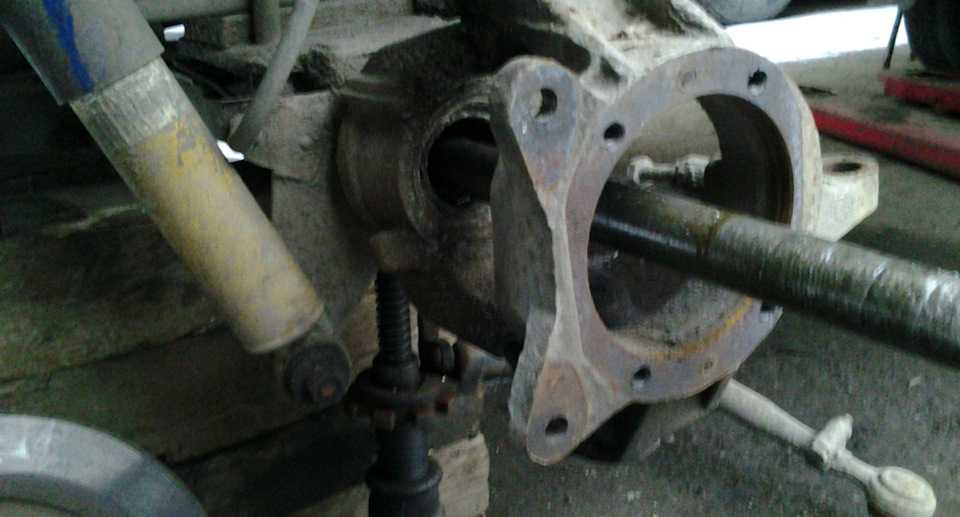

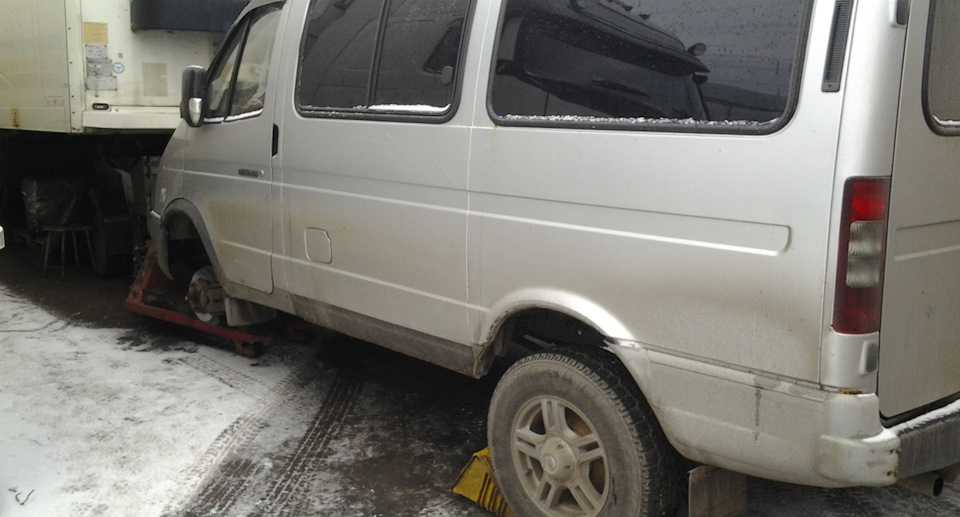

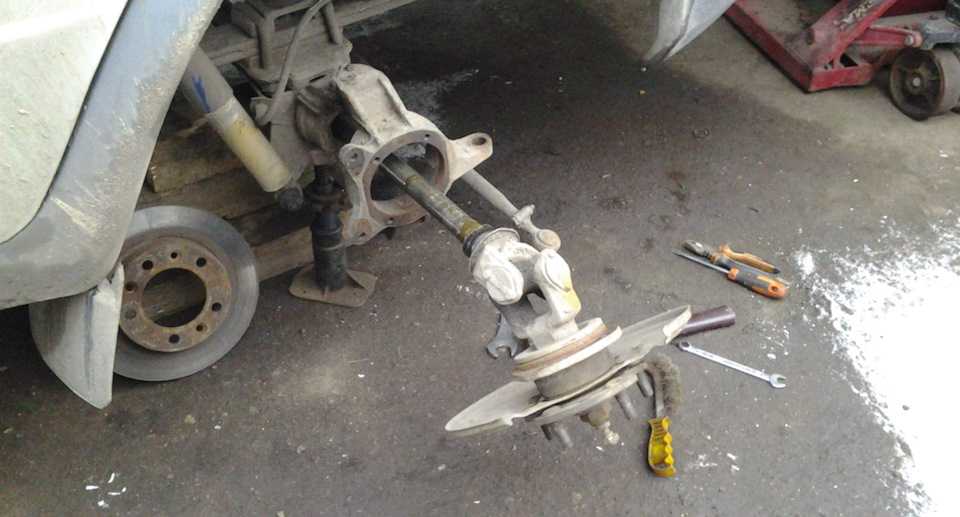

Наконец-то поставил машину на ремонт переднего моста.

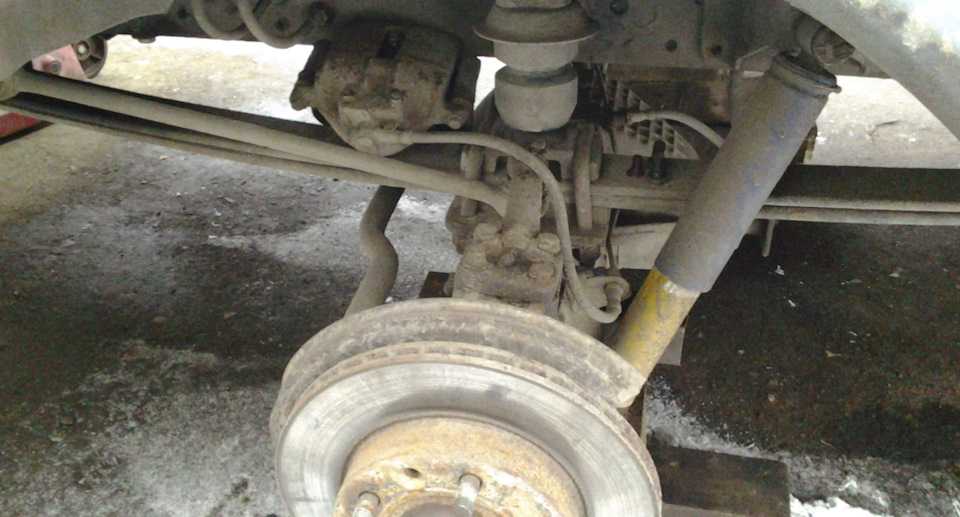

Сделать пока удалось не много: скинул колеса да суппорта с дисками и вынул один привод.

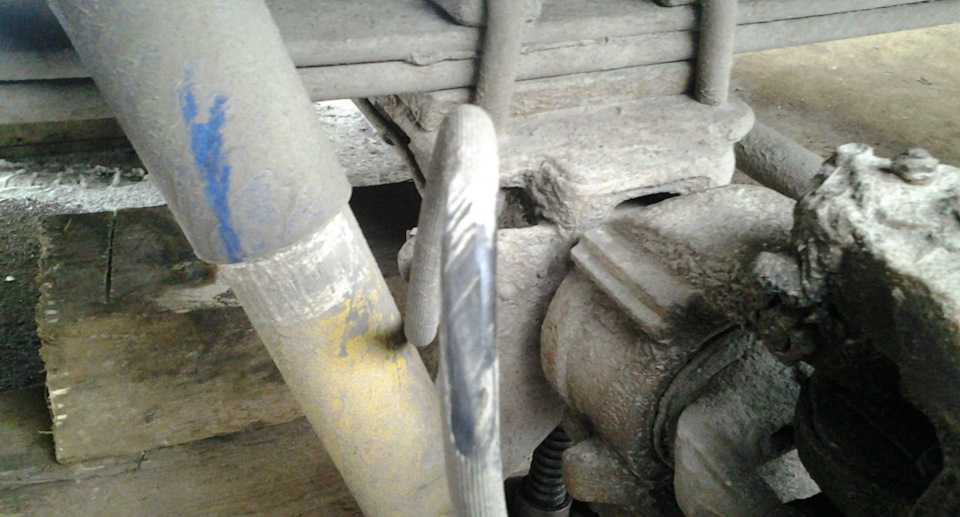

Правый тормозной шланг требует замены, терся о колесный диск еще у прошлого хозяина. Временно я подогнул крепление к мосту, но теперь нужно все сделать по уму.

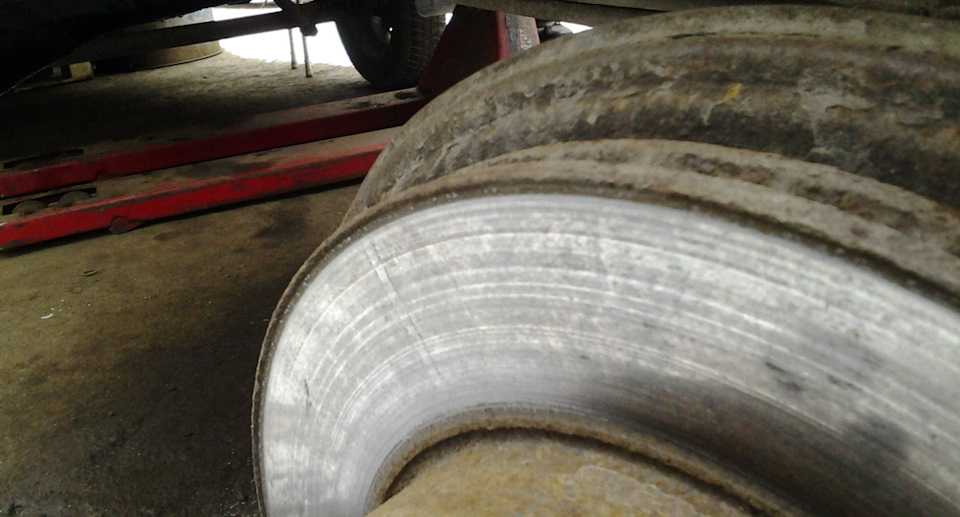

Левый тормозной диск с приличной выработкой, видать стал тормозить после прошлого ТО.

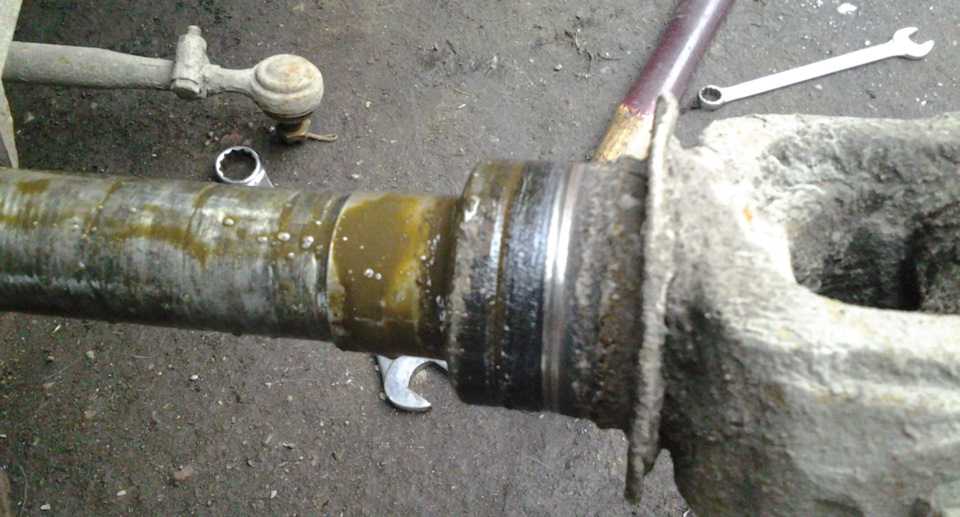

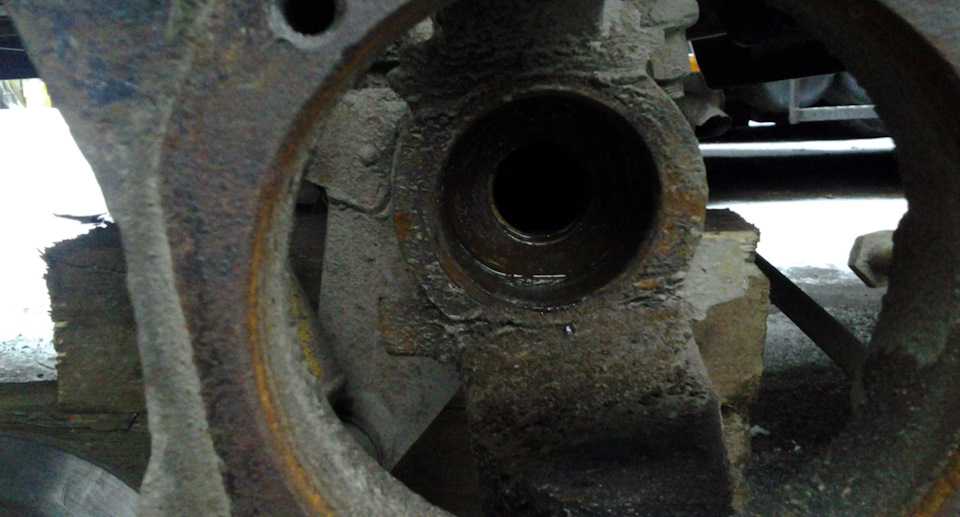

Правый привод оказался изношен в месте контакта сальников. И на меньшей шейке износ весьма приличный.

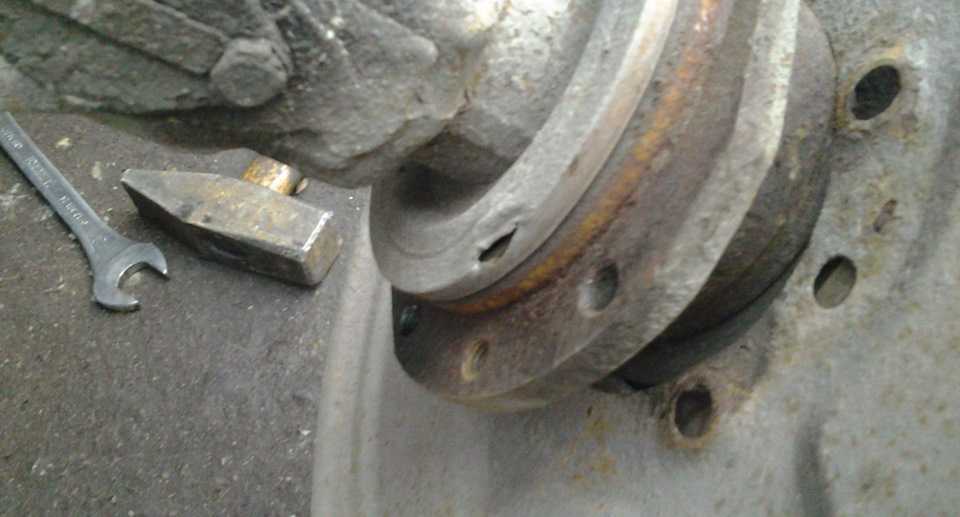

Сальников достал аж три штуки, но что-то там еще осталось, без обратного молотка выходить отказывается, а под рукой его не оказалось.

Регулировка пускового устройства

Снимаем карбюратор с двигателя (см. раздел «4.1.6. Снятие и разборка карбюратор»).
Приоткрыв дроссельную заслонку, отводим рычаг пускового устройства до упора влево…

…и фиксируем его в этом положении проволокой.

Круглым калибром (например, сверлом) проверяем зазор А между кромкой дроссельной заслонки и стенкой смесительной камеры.
Величина зазора должна быть 1,5–1,8 мм. Если зазор не соответствует норме…

…пассатижами (или ключом «на 8») ослабляем контргайки и, вращая отверткой винт-упор, устанавливаем требуемый зазор.

Винт-упор имеет фигурную головку.
Плоскость головки должна оставаться перпендикулярной плоскости кулачка пускового устройства.
Поэтому поворачиваем винт либо на пол-оборота, либо на целое количество оборотов.
При повернутом до упора рычаге управления пусковым устройством и полностью закрытой воздушной заслонке…

…щупом измеряем зазор Б между рычагами на оси воздушной заслонки. Он должен быть в пределах 0,2–0,8 мм.
Для регулировки зазора…

…отверткой ослабляем винт крепления накладного рычага на кулачке пускового устройства.

При большем зазоре перемещаем накладной рычаг вверх, а при отсутствии зазора – вниз (в пределах прорези под винт крепления).
На карбюраторах ранних выпусков зазор регулируют изменением длины тяги привода воздушной заслонки. Для этого на тяге установлена резьбовая головка.

Утопив Г-образный шток пускового устройства, сверлом проверяем зазор В между нижней кромкой воздушной заслонки и стенкой диффузора. Он должен быть 6±1 мм.
Для регулировки зазора…

 …ослабляем затяжку винта, стягивающего половины двуплечего рычага.
Изменяя взаимное положение половин рычага, устанавливаем требуемый зазор и затягиваем винт.
Проверяем зазор и при необходимости повторяем регулировку.

Схема пускового устройства: 1 – шток диафрагменного механизма; 2 – левая часть двуплечего рычага пускового устройства; 3 – пружина закрытия воздушной заслонки; 4 – стяжной винт двуплечего рычага; 5 – выступ на правой части двуплечего рычага; 6 – рычаг на переднем конце оси воздушной заслонки; 7 – закрывающий рычаг на заднем конце оси воздушной заслонки; 8 – тяга пускового устройства; 9 – промежуточный рычаг; 10 – воздушная заслонка; 11 – резьбовая головка на конце тяги (для ранних моделей карбюратора); 12 – регулировочный винт-упор приоткрытия дроссельной заслонки; 13 – кулачок; 14 – канал подвода разрежения к диафрагме пускового устройства; А, Б, В – зазоры; К – выступ рычага 9.

Другие неисправности ходовой части на Соболе

К числу неполадок ходовой в автомобиле Соболь, связанных со смежными с подвеской элементами можно назвать:

  • Люфты, которые часто отмечают автовладельцы. Этой неполадке подвержены шаровые опоры, рулевой редуктор и крестовины рулевого вала. Помимо износа сайлентблоков рычагов, нередко требуется также их замена в рессорах;
  • Неисправности, связанные с рессорами, нередко диагностируются у Соболей. Данные авто подвержены разбиванию отверстий в серьгах и кронштейнах рессор. Из-за избыточной нагрузки рессорные листы также могут просто лопнуть — в этом случае необходима их замена;
  • При езде по неровностям также довольно быстро разбиваются шарниры рулевых пальцев, поэтому может потребоваться их замена.

Ремонтные работы в ходовой части автомобиля «Соболь» всегда выполняются в комплексе, что позволяет достичь их оптимального качества.

Источник

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
