Как ввести код магнитолы Renault?

Если после ввода неверного кода магнитола появляется сообщение «ERROR», то повторное нажатие кнопок 1 и 6 вернет экран в исходное положение для ввода кода.

Чтобы ввести, его нужно набрать с помощью джойстика магнитолы или клавишами. После ввода нажать и удерживать кнопку «6».

  1. Последовательно нажимайте кнопку «1» на панели до тех пор, пока не появится требуемое значение для первой цифры кода.
  2. Нажмите кнопку «2», при этом начнет мигать вторая цифра.
  3. Последовательно нажимайте кнопку «2», до нужной цифры кода…

Когда секретный код полностью введен, чтобы сохранить в памяти магнитолы удерживайте кнопку 6 на панели до характерного звукового сигнала.

Модель Лада Ларгус является совместным детищем конструкторов «АвтоВАЗ» и Renault-Nissan. В ее конструктивной основе заложен популярный универсальный «бюджетник» Dacia Logan MCV. При создании данного автомобиля была сделана основная ставка на категорию практичных и семейных автолюбителей, ведь набор технических и эксплуатационных особенностей модели полностью соответствуют ее имиджу.

Базовая версия оснащения Лада Ларгус подразумевает присутствие штатной магнитолы, которой любезно поделилась с тольяттинцами корейская компания Daewoo. Однак иногда требуется прошивка магнитолы. В дополнение к головному устройству разработчики адресовали 4 громкоговорителя, расположенные по периметру салонного пространства, а точнее в картах дверей. Владельцы замечают, что это устройство гармонично вписалось в интерьер и обладает довольно простым и удобным функционалом. Все регуляторы и кнопки интуитивно понятны и не вызывают «ступора» даже у «диких» водителей. Также отмечается качественная подгонка всех компонентов аудио-комплекса, поскольку за время эксплуатации каких-либо люфтов и скрипов кнопок отыскать не удалось.

Чтобы подробно изучить полный набор функций данной магнитолы и приемы управления ими следует посмотреть это информативное и полезное видео:

Заметим, что потребительский комплект магнитолы располагает удобной инструкцией, которая призвана обеспечить быстрое знакомство с устройством и его функционалом. В данной статье расскажем как разблокировать штатную магнитолу Ларгус.

Прошивка аудиоустройства на Ладе Ларгус

Штатный головной агрегат на автомобилях этой модели выглядит не слишком презентабельно, но вместе с тем функционал дополняется большим количеством возможностей. К сожалению, несмотря на достойное качество технической части, производители не уделил должного внимания программному обеспечению. Не секрет, что современные аудиосистемы имеют полноценный электронный блок управления, который является своеобразным компьютером. Здесь есть процессор, устройства для считывания съёмных носителей, различные разъемы и прочий функционал. К тому же штатная магнитола совмещается с бортовым компьютером.

С другой стороны, чем сложнее начинка аудиосистема, тем больше вероятность возникновения сбоев и неисправностей. Магнитола, устанавливаемая на Лада Ларгус, не исключение из правил. Программное обеспечение должным образом не тестировалось, поэтому сбои в работе не редкость. Самые распространенные проблемы заключаются в невозможности распознать формат файла, воспроизвести качественный звук или определить съёмный накопитель. Также на Ларгусе часто встречается некорректное отображение русских шрифтов на дисплее. В результате вместо привычной кириллицы водитель видит непонятные символы. Именно в этих случаях решить проблему поможет обновление прошивки устройства.

Где скачать и как установить

Узнать версию прошивки можно непосредственно на корпусе устройства, на тыльной стороне. Производитель регулярно выпускает модернизированные, т. е. улучшенные микропрограммы. Найти их можно либо на официальном сайте разработчика либо на специализированных тематических форумах. В случае необходимости обращайтесь с этим вопросом к официальному дилеру.

Подготовка к процедуре

Обновление прошивки может и не потребоваться, если попробовать сбросить текущие настройки до заводских. Процедура простая, но в большинстве случаев малоэффективная. Если же обновить прошивку до новой версии, можно ожидать значительное улучшение производительности устройства. Обычно официальное обновление выходит редко и всегда оказывается лучше, так как тестирование проводится и устраняются ошибки.

Обновленная версия V2030 выпущена в 2015 году. Для установки потребуется флэшка или адаптер с другим съёмным носителем. Перед непосредственно началом процедуры следует подготовить носитель и найти подходящую микропрограмму. Скачать прошивку можно на официальном сайте АвтоВАЗа или на тематических официальных форумах по автомобилям Renault.

Файл с прошивкой находится в архиве, поэтому нужно предварительно его распаковать в отдельную папку на ПК. Распакованная микропрограмма предоставляет собой специальный архив, который распаковывать далее не нужно. Флэшка должна быть чистой и отформатированной в формат FAT. На нее помещается распакованный архив прошивки формата CAB.

Процесс обновления

Теперь можно подключать носитель к магнитоле в автомобиле.

  1. Перед началом процедуры следует обязательно включить зажигание. В противном случае магнитола автоматически отключится и процесс прошивки будет прерван, что может привести к выходу устройства из строя.
  2. При считывании информации на носителе магнитола определит, что содержимое на накопителе является материалом для перепрошивки. Проанализировав информацию, устройство предложит обновить программное обеспечение. Следует выбрать «Да», чтобы отказаться нажать «Нет».
  3. Подтвердить информацию следует нажатием кнопки «ОК».

Как установить

На части автомобилей с завода установлена автомагнитола с проигрывателем компакт-дисков, имеющая размер 1 DIN. Базовые версии оснащены только аудиоподготовкой, вместо головного устройства смонтирована пластиковая заглушка.

Расширяем функциональность штатной ММС Lada Vesta при помощи софта

Чтобы установить магнитолу на Ларгус своими руками, необходимо:

  1. После снятия заглушки разместить в панели приборов направляющие салазки с фиксаторами.
  2. Закрепить монтажный узел при помощи язычков, расположенных по периметру детали. Отгибание выполняется отверткой, установленная шахта не должна вибрировать и издавать посторонних звуков.
  3. Подсоединить разъемы ISO, расположенные на штатной проводке, к головному устройству.
  4. Соединить штекер антенны с гнездом на магнитоле. В случае несовпадения размеров и формы разъемов и штекеров используются соответствующие переходники.
  5. Вставить аудиоустройство в шахту и задвинуть до щелчка, указывающего на срабатывание фиксаторов.
  6. Смонтировать декоративное обрамление, располагающееся вокруг панели магнитолы.

Некоторые владельцы устанавливают на свои Lada Largus магнитолы размера 2 DIN. Для размещения головного устройства требуется заменить фронтальную пластиковую накладку на панели приборов, поскольку аккуратно доработать оригинальную невозможно.

Передняя панель с расширенным окном требует доработки — на ней необходимо установить кнопки управления дополнительным оборудованием, позаимствованные у седана Рено Логан, оригинальные элементы от Ларгус разместить не получится. Это связано с тем, что панель рассчитана под клавиши овальной формы, которые на Largus никогда не использовались.

В панели приборов требуется удалить горизонтальные перемычки, расположенные около гнезда штатной магнитолы и регуляторов климатической установки. Демонтаж выполняется ножовкой по металлу и кусачками, остатки элементов срезаются строительным ножом

Все манипуляции проводятся с осторожностью, поскольку имеется риск повреждения штатной электрической проводки. Затем требуется установить на место центральную консоль для оценки плотности контакта элементов

Поскольку оригинальная проводка имеет кабели с цветной изоляцией, не соответствующей стандарту ISO, то потребуется сопоставление назначений каждого элемента на автомобиле и магнитоле. Для соединения применяется переходник, допускается коммутация проводов путем скручивания необходимых кабелей. Места стыка рекомендуется усилить оловянно-свинцовым припоем или металлической соединительной гильзой. Сверху точка соединения закрывается термоусадочной трубкой, обеспечивающей защиту от сырости и замыканий.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Неисправности магнитолы и методы их диагностики

Как известно, на Ладу Ларгус устанавливается аудиосистема с набором динамиков уже с завода (в зависимости от комплектации). Усилители расположены в передних и задних картах дверей. Для подключения неоригинальных динамиков предусматривается несколько жгутов проводов (в том числе и для повышения мощности с помощью усилителя при подсоединении сабвуфера). Так как штекера разъемов не соответствуют действующему стандарту, то для подключения другого головного устройства потребуется дополнительно приобрести переходники.

Штатная автомагнитола иногда доставляет не только удовольствие от прослушивания музыки, но и некоторые проблемы. Устройство может не работать или функционировать некорректно по разным причинам. В целом список неисправностей включает только те, которые рядовой водитель (не имеющий специальных знаний по электротехнике) может устранить своими руками, без необходимости обращения в специализированный центр.

Что касается ремонта, то зачастую замена устройства может оказаться дешевле. Особенно если учесть наличие альтернативных вариантов в разных ценовых категориях и с различными возможностями. При стоимости не более 6 000 рублей ремонт может обойтись в половину этой суммы.

Основные проблемы

Если при нажатии клавиши включения штатная магнитола не отвечает и не включается, значит, в первую очередь следует обратить внимание на монтажный блок, проверив предохранитель на 15А в гнезде F28. Через него осуществляется соединение электроцепи памяти устройства с сохраненными настройками

Крышка монтажного блока находится на передней панели с левой стороны на торце. Понять, что этот предохранитель перегорел, можно по отсутствию признаков работы панели комбинации приборов, освещения салона и багажника, т. к. их электрическая цепь также запитана на F28. Если предохранитель не перегорел, следующим пунктом проверки будет состояние соединительных контактов и целостность провода, который идёт от предохранителя до разъема питания А4 на задней стороне магнитолы.

Распространенная проблема заключается в отсутствии звука, т. е. само устройство включается, но при воспроизведении музыки нет ни из одного динамика.

В этом случае виной может быть тоже предохранитель, но уже F38. Через него запитано питание на устройства вывода звука. Также на неисправный предохранитель указывает нефункционирование прикуривателя. Если последний работает, значит, предохранитель целый. Отсутствие звука также бывает вызвано нарушением целостности провода, идущего от предохранителя до разъема А7 на магнитоле. А если не работают только задние динамики, виной тому может быть нарушение соединений в колодке, которая расположена непосредственно за водительским сиденьем между передней и задней дверью.

Причина неисправности может заключаться в отсутствии «массы» – это черный провод, идущий на магнитолу (клемма А8). Во всех остальных случаях потребуется вмешательство в электросхемы устройства. Без соответствующих познаний в этой области велика вероятность полного выхода из строя магнитолы. При обращении к специалистам ремонт может составить не менее 1 000 рублей, не считая диагностики.

Снятие и установка магнитолы

При выходе устройства из строя понадобится его демонтировать, чтобы установить другое. Снятие также понадобится, если необходимо произвести подключение динамиков, ремонт, почистить клеммы или перепрошить. Визуально на передней панели отсутствуют защёлки или ключи для снятия.

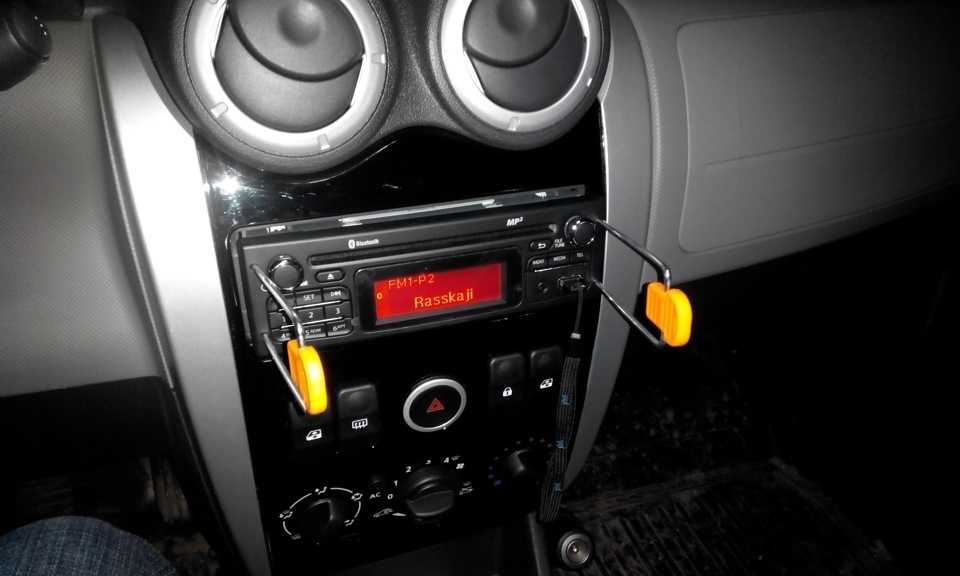

На самом деле на лицевой части магнитолы находятся четыре отверстия, в которые необходимо вставить 4 подходящих по диаметру стержня (около 2 мм). Процесс демонтажа выглядит следующим образом.

  1. Два стержня вставляются в отверстия с левой стороны.
  2. Еще два – с правой.
  3. Теперь следует одновременно нажать на все стержни сразу.
  4. Вместе с тем поддеть подходящей пластинкой, например, пластиковой картой.
  5. После характерных щелчков, свидетельствующих об ослаблении защёлок, можно извлечь устройство.

Установка магнитолы ещё проще: достаточно вставить её в посадочное гнездо и нажимать до тех пор, пока защелки не зайдут в пазы.

Обзор магнитолы автомобиля «Лада Ларгус»

Некоторые автолюбители настолько любят свою любимую машину, что не могут без нее и дня прожить. А если учесть, что многие живут в огромных мегаполисах, то только чтобы добраться на работу и обратно, уходит уйма времени. Если добавить пробки, то чуть ли не полжизни можно провести в автомобиле. Хорошо, что хоть Лада Ларгус имеет в своем распоряжении современную акустику. Эта особенность позволяет немного скрасить простои в длинных вереницах, когда сдают последние нервы.

Штатная магнитола

Но бывает и так, что штатная магнитола Лада Ларгус у нас есть, а вот разобраться со всеми ее функциями – задача не из легких.

Секретное меню аудиосистемы Lada Largus

Возможно, вы знаете, что на Lada Largus, которую производит , штатно установленная магнитола выглядит точно так же, как и у моделей Duster и Sandero от компании Renault – ведь и они собираются на территории России. Правда, на Largus магнитола устанавливается лишь в комплектациях «норма» и «люкс».

Изделие само по себе весьма неплохое, и, несмотря на несколько пролетарский вид, хорошо собрано, в нем ничего не люфтит и не заедает. Воспроизведение звука и музыки на вполне приличном уровне, «плюшки» в виде mp3, Bluetooth, ID3tag (русские имена файлов), Hands free, RDS также присутствуют.

На передней панели магнитолы слева присутствует кнопка SET, отвечающая за использование индивидуальных настроек пользователя. Однако у этой клавиши также есть ряд недокументированных функций. Так, если нажать эту кнопку и удерживать ее не менее шести секунд, можно попасть в секретное меню с дополнительными настройками. Как уже упоминалось, в руководстве пользователя об этом не написано ни слова.

После попадания в данное меню вам откроются три новых пункта: «Диагностика», «Радио монитор» и «Конфигурация устройства»:

Перемещаться по пунктам вверх-вниз в данном меню вы можете при помощи вращающейся рукоятки справа. Подтверждать выбор следует нажатием на эту же правую рукоятку.

Если вам потребуется вернуться в предыдущий пункт меню на любом уровне, вы можете нажать кнопку «Назад» (она располагается левее правой «крутилки», которой управляете перемещением курсора по меню).

При выборе пункта «Радио монитор» есть возможность посмотреть частоту радиосигнала принимаемой станции, а также ряд других параметров.

Выбирая пункт меню «Диагностика», перед нами открывается новое подменю со строчками «Монитор», «Ошибки» и «Автотест».

Подменю «Ошибки» призвано уведомлять водителя о возникающих в системе ошибках бортового компьютера. В том случае, если с машиной все в порядке, при входе в это подменю на экране будет пусто (следовательно, ошибок нет).

Зайдя в меню «Автотест», вы получите информацию о статусе текущего оборудования (если в строке с оборудованием видна надпись «ОК», следовательно, написанное в строке оборудование работает как положено:

→ ПОЛУЧИТЕ ПОЛЕЗНЫЕ МАТЕРИАЛЫ ДЛЯ ЛАДЫ ЛАРГУС

  • FM,AM Ant OK (Pas). Работа радиомодуля (FM и AM диапазон).
  • МИКРОФОН ОК. Функционирование микрофона.
  • ДИНАМИКИ ОК. Раздается ли звук из динамиков.
  • BT-МОДУЛЬ ОК. Работает ли Bluetooth-модуль.
  • CD OK. Исправность механической части проигрывателя компакт-дисков.
  • FASIA BUTTON OK. Штатное функционирование клавиш автомагнитолы.
  • POWER IC OK. Работа кнопки включения/выключения.

Если вернуться назад и выбрать строчку под названием «Монитор», дисплей отобразит базовую информацию о параметрах автомобиля.

Сюда входят данные о статусе сети, состоянии подсветки автомобиля (вы можете проверить работу этой функции, выключая или включая габаритные огни автомобиля – статус подсветки будет меняться при этом в режиме реального времени на ВКЛ/ВЫКЛ), напряжении аккумуляторной батареи, статусе подключения USB-устройства, а также об автоматическом уменьшении/увеличении громкости звука при снижении/повышении скорости машины (в том случае, если в автомобиле соответствующий провод для работы этой функции подключен куда надо).

В общем и целом, смеем заметить, что недокументированное меню автомобиля Lada Largus действительно является отличным дополнением к штатному функционалу аудиосистемы – надеемся, более детально разобраться с его работой и особенностями работы тех или иных функций для вас не составит труда.

Источник

Меры предосторожности при использовании

Используйте органы управления (на панели и на рулевом колесе) и ознакомьтесь с информацией на экране, когда это позволят условия движения.
Настройте громкость звука на умеренный уровень, позволяющий слышать окружающие шумы,
Меры предосторожности во избежание повреждения оборудования
Во избежание материального ущерба и пожара не разбирайте систему и не вносите в нее никаких изменений.
Для устранения неисправностей или демонтажа аудиосистемы обращайтесь к представителю фирмы-производителя.
Не вставляйте посторонние предметы, поврежденные или грязные CD/CD MP3 в проигрыватель.
Используйте только круглые CD/CD MP3 диаметром 12 см.
При обращении с дисками держите их за внутреннюю и наружную кромку, не касаясь поверхности CD/CD MP3.
Не наклеивайте бумагу на CD/CD MP3,
При длительном использовании осторожно извлекайте CD/CD MP3 из проигрывателя, так как он может быть горячим.
Не оставляйте CD/CD MP3 у источников тепла и под прямыми солнечными лучами.

  • Используйте мягкую ткань и, при необходимости, немного мыльной воды, Промойте с помощью влажной мягкой ткани и протрите мягкой сухой тканью.
  • Не нажимайте на экран панели системы и не протирайте ее моющими средствами на основе спирта.

Как раскодировать головное устройство

Преимущества установки багажника на крышу для универсала Лада Ларгус

Процедура подразумевает определить код радио, ввод которого позволяет активировать головное устройство в Лада Ларгус. К таким действиям следует прибегать при появлении на дисплее надписи «CODE», причем владелец не знает его цифрового варианта. Рассмотрим вариант, как разблокировать магнитолу, а также как ввести код правильно.

Здесь понадобится доступ к специальному генератору кодов, применимому к магнитолам Renault и LADA Largus. Обзавестись данным сервисом можно при бесплатной регистрации на соответствующем сайте в сети.

Процесс раскодирования подразумевает алгоритм, состоящий из нескольких этапов.

  1. Производим одновременное нажатие и удержание кнопок «1» и «6», присутствующих на клавиатуре (в течение 5-6 секунд).
  2. После этого дисплей отобразит надпись «pre code xxxx», где последние четыре символа и обозначают тот самый «прекод». Он необходим, чтобы получить доступ к комбинации секретного кода, посредством ввода которого магнитола будет сиюминутно раскодирована. Сам код радио формируется из одной буквы и 3-х цифр.
  3. Когда данная операция не удалась, то потребуется демонтаж магнитолы. Для данной цели нужно обзавестись двумя съемниками «7711381821» или четырьмя штифтами. Эти приспособления вставляются в специальные отверстия, присутствующие на лицевой панели аудиоустройства. Одновременное нажатие на интегрированные съемные компоненты позволяет вынуть магнитолу из посадочной шахты. Теперь отсоединяем кабельный разъем и антенный провод.
  4. На задней стенке устройства присутствует стикер, на который производитель нанес специальный штрих-код и иную информацию, касающуюся данного изделия. Там же можно отыскать и тот самый «PRE-CODE».
  5. Заходим на сайт с генератором кодов и вводим в специальное окно данного сервиса прочитанный на стикере «PRE-CODE».
  6. Теперь уверенно жмем на кнопку «Генерировать», после чего получаем потребный нам код.
  7. Далее остается указанным нами способом ввести кодированную информацию в магнитолу.

Неисправности магнитолы

Описание Возможные причины Решения
Нет звука Уровень громкости установлен на минимум Увеличьте громкость или отмените паузу
Аудиосистема не действует, дисплей не включается На аудиосистему не подается напряжение Подайте напряжение на аудиосистему
Перегорел предохранитель аудиосистемы Замените предохранитель (смотрите раздел «Предохранители» в руководстве по эксплуатации автомобиля)
Аудиосистема не работает при включенном дисплее Уровень громкости установлен на минимум Нажмите кнопку 16
Замыкание в цепи громкоговорителей Обратитесь к представителю фирмы-производителя
При воспроизведении CD или работе радио не работает левый или правый громкоговоритель Неправильно отрегулирован баланс звука (распределение звука на правые и левые громкоговорители автомобиля) Отрегулируйте баланс звука
Громкоговоритель отключен Обратитесь к представителю фирмы-производителя
Плохой прием радиосигналов или отсутствие приема Автомобиль находится на большом расстоянии от ретрансляционной антенны радиостанции (шум и помехи) Выберите другую волну с лучшим сигналом или отключите функцию «RDS-AF»
Помехи появляются из-за работы двигателя Обратитесь к представителю фирмы-производителя
Повреждена или не подключена антенна Обратитесь к представителю фирмы-производителя
Время первого воспроизведения CD/CD MP3 кажется слишком долгим CD грязный Извлеките и почистите CD
CD MP3 Подождите: время первого воспроизведения таких CD MP3 больше
На экране появляется «Ошибка при чтении с CD» или CD/CD MP3 выезжает из аудиосистемы CD неправильно вставлен/загрязнен/пов-режден/не подходит Извлеките CD/CD MP3. Вставьте правиль-ный/чистый/совместимый CD/CD MP3 в хорошем состоянии
Некоторые файлы CD MP3 не воспроизводятся системой На одном CD записаны аудиофайлы и файлы другого формата Запишите аудиофайлы и файлы другого формата на различные CD
Аудиосистема не может прочитать CD MP3 CD-диск был записан на скорости ниже 8х или на скорости выше 16 Перезапишите CD на скорости Зх
CD-диск был записан в режиме мультисессий Перезапишите Ваш CD в режиме диск за раз или перезапишите Ваш CD в режиме трек за раз и завершите запись после последней сессии
Плохое воспроизведение CD MP3 CD имеет черный цвет или цвет с малым объемом памяти, что ухудшает качество считывания Скопируйте Ваш CD на CD белого или светлого цвета
Телефон не подключается к системе -Телефон выключен- Аккумулятор телефона разряжен- Для телефона не было осуществлено соединение с системой телефонии «свободные руки»- Подключения Bluetooth телефона и системы не включены- Телефон не настроен на прием запросов на соединение с системой — Включите телефон- Зарядите аккумуляторную батарею телефона- Осуществите соединение телефона с системой телефонии «свободные руки»- Включите подключение Bluetooth телефона и системы- Настройте телефон на прием запросов на соединение с системой
Аудиоплеер Bluetooth не подключается к системе — Плеер выключен- Батарея плеера разряжена- Для плеера не было осуществлено предварительного соединения с аудиосистемой- Подключения Bluetooth плеера и аудиосистемы не были включены- Плеер не настроен на прием запросов на соединение с системой- Музыка не воспроизводится с плеера — Включите плеер- Зарядите батарею плеера- Настройте подключение плеера к аудиосистеме- Включите Bluetooth плеера и аудиосистемы- Настройте плеер на прием запросов на соединение с системой- В зависимости от уровня совместимости телефона включение музыки может быть выполнено только с помощью плеера
На экране отображается сообщение «Низкий уровень заряда аккумуляторной батареи» Длительное использование системы телефонии «свободные руки» приводит к быстрому разряжению батареи телефона Зарядите аккумуляторную батарею телефона
