Замена выключателя света заднего хода ваз 2106

Не горят стоп сигналы на ваз 2106 причины видео

Если провод цел и надежно закреплен в разъемах, значит, проблема в монтажном блоке.

Если, к примеру, на обоих выводах концевика при нажатии на педаль тормоза есть +, но он не приход к разъему фонарей, значит, необходимо искать место обрыва проводки. Проверить имеющуюся «лягушку» можно мультиметром. Имитируйте состояние нажатой педали тормоза, приставьте к выводам щупы, включив мультиметр в режим измерения сопротивления. Если между выводами отсутствует сопротивление – концевик неисправен. Если для диагностики вы демонтировали концевик педали тормоза, при монтаже правильно отрегулируйте его положение. Лампочки стоп-сигналов должны загораться при малейшем касании педали тормоза.

Рассмотренный нами принцип поиска подойдет для большинства автомобилей. Но, к примеру, в некоторых авто в работе стоп-сигналов участвует еще и реле, из-за которого также могут не гореть стопы.

Тюнинг задних фонарей

Очень часто на дорогах встречаются «классические» ВАЗы с видоизменёнными осветительными приборами. Но если тюнинг передних фар, обычно, направлен на то, чтобы улучшить штатный свет, то доработки задних фонарей сводятся к приданию им более эстетичного вида. В большинстве случаев владельцы машин просто устанавливают в фонари светодиодные лампы и производят замену рассеивателя на более примечательный. Подобный тюнинг никоим образом не противоречит конструкции системы освещения и световой сигнализации.

Светодиоды позволяют сделать свет ярче

Но есть и такие водители, которые, не задумываясь о возможных последствиях, пытаются коренным образом изменить их.

Тонирование фар негативно сказывается на эффективности световой сигнализации

К опасным видам тюнинга задних фар можно отнести:

  • тонирование;
  • установка рассеивателя, у которого цвета ячеек не соответствуют установленным;
  • использование слишком ярких ламп.

Видео: тюнинг задних фар ВАЗ 2106

Тюнинговать ли задние фонари, меняя то, что было продумано и просчитано конструкторами — решать, конечно, вам. А, решившись на такой шаг, подумайте о том, чтобы световая сигнализация была предельно понятной водителям, движущимся сзади вас.

Как видите, задние фонари «шестёрки» – очень простые устройства. Они не требуют много внимания, а в случае неисправности легко ремонтируются.

Не горят стоп сигналы на ваз 2106 предохранители

Мы рассмотрим прямой алгоритм, но проверим всю цепь.

Из инструментов и средств нам понадобятся:

  • ключ на 7;
  • ключ на 8;
  • головка на 24 с удлинителем и трещоткой;
  • отвёртка с крестовидным лезвием;
  • отвёртка с плоским лезвием;
  • мультиметр;
  • маркер;
  • антикоррозионная жидкость типа WD-40, или аналог;
  • наждачная бумага (мелкая).

Порядок диагностики следующий:

  1. При помощи отвёртки выкручиваем все пять винтов крепления обивки багажного отсека.
  2. Снимаем обивку, убираем её в сторону.
  3. В зависимости от того, какая фара у нас неисправна (левая или правая), отодвигаем в сторону боковую обшивку багажника.
  4. Придерживая одной рукой рассеиватель, рукой откручиваем пластиковую гайку со стороны багажника.
  5. Снимаем рассеиватель.

Характерные неисправности

Если не горят стоп сигналы, то это может быть сама лампа стоп сигнала плафона автомобиля. Одновременный выход ламп обоих плафонов редок, но и такая поломка встречается.

  1. Стоп сигналы на ваз 2107 могут отказать из за плохого соединения электрических разъемов автомобиля.
  2. Вышел из строя предохранитель.
  3. Вышла из строя лягушка тормоза.
  4. Проблемы лампы стоп сигнала.

Рекомендуем: Рейтинг лучших масел для двигателя с большим пробегом 2021 года

Лампа может перегореть по ряду причин. Это и длительный срок эксплуатации, и заводской брак, и грязь или вода, попавшие на цоколь.

Наиболее часто встречается такой заводской брак, как отсутствие соединения корпусного проводка лампы. В этом случае цоколь лампы часто начинает крутиться даже от незначительных усилий.

Иногда окисляется припой на цоколе. Эту проблему легко устранить, зачистив припой ножом или наждачной шкуркой.

Окисляется и плата плафона. В этом случае поверхность очищается стиральной резинкой до появления блеска.

В разных плафонах одновременно могут возникнуть разные неисправности. Это может произойти и одновременно!

Визуальный осмотр лампы может ничего не дать. Ее следует проверять прямым подключением к источнику +12.

Плохое соединение разъема. Задние фонари соединяются с электрической схемой разъемами. Именно здесь таится максимальное количество неприятностей.

Стопари могут не гореть от плохого соединения или от окисления платы. Снимите разъем и протрите плату стиральной резинкой до блеска.

Поломка может быть и в самом разъеме. Контакты разъема очень нежные. Они могут отойти или отгореть. Если они отошли, их немного приподнимают вверх иголкой. Если контакт отгорел, то либо замените его, либо замените весь разъем.

В блоке предохранителей есть разъем Ш12. Там тоже могут отойти контакты. Пошевелите его.

Неисправность предохранителя. Лампы стоп сигнала работают через предохранитель 11. Проверить его можно тестером. Предохранитель в старых блоках имеет номинал 8А. В новых блоках 10А. Предохранители необходимо ставить только расчетного номинала. Они рассчитаны на срабатывание при определенном токе в цепи. На немного больший ток рассчитаны и все ток передающие элементы электропроводки. Превышение тока в цепи может привести к выходу из строя как самой проводки, так и дорожек блока предохранителей.

Неисправность лягушки. Лягушка расположена сверху педали тормоза. Проверить ее исправность очень просто. Снимите оба разъема с лягушки и соедините их между собой. Если стоп сигналы загорелись, значит ее необходимо заменить.

Лягушка крепится гайкой на штоке и контргайкой. Снимите фиксирующую пластмассовую гайку, снимите контргайку и выньте лягушку из кронштейна.

При установке лягушки добейтесь такого положения, чтобы стопари загорались при нажатии на педаль тормоза на 1,5-2 см. Обязательно устанавливайте защитную пластмассовую гайку штока. Это предохранит шток от выхода из строя.

Инжекторный мотор

Если на ВАЗе установлена инжекторная система зажигания, то скомпонована она по одному принципу.

Благодаря установленным датчикам контроллер собирает информацию и, обработав ее, управляет работой силового агрегата. По специальной программе (прошивке) определяется необходимое количество топлива для каждого цилиндра, чтобы мотор работал в оптимальном режиме. Определяется время впрыска и образования искры для каждого цилиндра. По качеству сгорания ТВС корректируется объем топлива и угол опережения зажигания. На ВАЗ 21041 инжектор схема электрооборудования аналогична ВАЗ 2104.

Как снять коробку передач на ваз 2106

Коробки передач и сопутствующие товары для автомобилей ВАЗ

  • Главная
  • Продукция
  • Снять/установить КПП
  • О компании
  • Контакты
  • Доставка и Оплата
  • Войти

ПРОДУКЦИЯ

  • КПП ВАЗ
  • Запчасти к КПП
  • Сопутствующие товары

Андрей,г. Ульяновск 09.04.2020

Сейчас КПП притирается,легкие шумы пропадают на глазах. Но одно можно сказать точно-переключения четкие,все работает как надо. Так что рекомендую! Вот такой скучный отзыв:) Коробка Перемены Передач ВАЗ 21083

Новые возможности для жителей Новосибирска 29.10.2018

Для всех жителей Новосибирска появилась возможность приобрести КПП ВАЗ в розничных автомагазинах.

ул. Рассветная 17/2

Для всех жителей Санкт-Петербурга появилась возможность приобрести и установить КПП ВАЗ у наших партнеров.

Заказать обратный звонок

Укажите ваше Имя и Номер телефона и мы вам обязательно перезвоним!

  • Главная >
  • Как снять-установить КПП >
  • Снятие и установка Коробки Перемены Передач (КПП) ВАЗ 2101, 2104, 2105, 2106, 2107

Снятие и установка Коробки Перемены Передач (КПП) ВАЗ 2101, 2104, 2105, 2106, 2107

Работу производим на автомобильном подъемнике.

Опустите рычаг привода стояночного тормоза в нижнее положение. Снимите стержень рычага переключения передач.

Выверите два винта крепления чехла рычага привода стояночного тормоза и снимите чехол с рычага.

Снимите передний коврик.

Снимите крышку тоннеля пола.

Отключите аккумуляторную батарею.

Снимите шланг провода теплого воздуха в корпус воздушного фильтра.

Отверните два верхних болта крепления стартера.

Отверните гайки крепления приемной трубы к выпускному коллектору и снимите стопорные пластины. (Если возникнет затруднения в отворачивании гаек, завершите операцию снизу автомобиля.)

Отверните нижний болт крепления стартера и ….

…сдвиньте стартер вперед.

Слейте масло из картера коробке передач. Заверните пробку сливного отверстия.

Отсоедините детали крепления основного глушителя к кузову.

Отсоедините от приемной трубы дополнительные глушители, не разъединяя их с основным.

Снимите с автомобиля вниз приемную трубу.

Снимите кронштейн безопасности карданной передачи.

Отверните три гайки болтов крепления эластичной муфты к фланцу коробки передач.

Поочередно выньте болты из фланца и муфты, поворачивая карданный вал.

С помощью отвертки отведите муфту от фланца и опустите ее вниз.

Отсоедините провода от выключателя фонарей заднего хода (расположен в правой задней части коробки передач).

Отверните гайку и отсоедините трос от редуктора привода спидометра (расположен в левой задней части коробки передач).

Снимите рабочий цилиндр с картера сцепления, не отсоединяя шланга от цилиндра.

Отверните четыре болта крепления крышке картера сцепления и снимите пружинные шайбы.

Поставьте под поперечину упор.

Отверните две гайки (вторая не показана) крепления поперечины к кузову и снимите шайбы.

Уберите упор и плавно опустите коробку передач вниз.

Поставьте упор под переднюю часть двигателя, чтобы зафиксировать его в определенном положении.

Применяя удлинители и карданные шарниры, отверните левый и правый верхние болты крепления картера сцепления к двигателю. Снимите пружинные шайбы и рымы.

Отверните левый и правый нижние болты крепление картера сцепления к двигателю. Снимите пружинные шайбы.

(Помощник должен поддерживать заднюю часть коробки передач).

Снимите коробку передач, перемещая ее сначала назад до выхода первичного вала из сцепления, а затем вниз.

Установка коробке передач на автомобиль в порядке, обратном снятию. Залейте необходимое количество масла.

Перед установкой коробки передач нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевую часть первичного вала и включите 1 или 3 передачу

Не горят задние габаритные огни,стоп,задний ход

Смотрим видео о том, как установить лампу стоп сигнала: Бывалые водители рекомендуют производить замену ламп одновременно, в некоторых моделях предусмотрено автоматическое синхронное отключение обеих прибора при наличии неисправности. Т.е. убедиться, что поломка диагностирована правильно можно только в случае замены обеих ламп.

Контакты стоп сигналов, как проверить, как устранить Если лапы заменены на новые, но неисправность осталась неустраненной потребуется удостовериться, что патроны стоп сигналов не окислились. Заодно следует убедиться в наличии контакта патронов с автомобильной проводкой.

Если при осмотре возникли подозрения в наличии качественного контакта — лучше сразу отсоединить контакты, обработать из мелкой наждачкой, затем — электропроводящей смазкой и аккуратно восстановить соединение. Поломку, заключающуюся в окислении контактов вполне можно исправить самостоятельно. Если случилось что-либо более серьезное, к примеру — вылетела пружина, то лучше обратиться к специалистам в автосервис — в таком случае потребуется замена сломанной детали. Пробои в электропроводке, как проверить электропроводку, как устранить неполадки Полностью диагностировать электросхему авто можно в том случае, если имеется специальное оборудование. В дороге, естественно, придется обходится более простыми методами.

Первое, что потребуется сделать — осмотреть доступные участки электроцепи, которые расположены под капотом. КЗ может произойти между двумя проводами или на корпус.

Если пробой случился между проводами — их изоляция будет оплавленной, такие участки можно рассмотреть невооруженным глазом.

Органы управления, приборная панель и оборудование салона

Органы управления

  1. Солнцезащитный козырек.
  2. Внутреннее зеркало заднего вида.
  3. Рулевое колесо.
  4. Дефлектор (левый).
  5. Часы.
  6. Дефлектор (правый).
  7. Пепельница.
  8. Прикуриватель.
  9. Крышка перчаточного ящика.
  10. Вещевая полка.
  11. Рычаг переключения передач.
  12. Рычаг стояночного тормоза.
  13. Аварийная сигнализация.
  14. Выключатель освещения приборов.
  15. Контрольная лампа недостаточного уровня жидкости в гидроприводе тормозов.
  16. Педаль акселератора.
  17. Педаль тормоза.
  18. Педаль сцепления.
  19. Выключатель зажигания.
  20. Комбинация приборов.
  1. Указатель уровня топлива.
  2. Указатель температуры охлаждающей жидкости.
  3. Указатель давления масла.
  4. Тахометр.
  5. Счетчик суточного пробега.
  6. Спидометр.
  7. Одометр.
  8. Контрольная лампа включения дальнего света фар.
  9. Контрольная лампа указателей поворота.
  10. Контрольная лампа включения габаритных огней.
  11. Кнопка сброса значения счетчика суточного пробега.
  12. Контрольная лампа заряда аккумуляторной батареи.
  13. Контрольная лампа рукоятки управления воздушной заслонки карбюратора.
  14. Контрольная лампа включения стояночного тормоза.
  15. Выключатель обогрева заднего стекла.
  16. Контрольная лампа недостаточного давления масла.
  17. Выключатель заднего противотуманного фонаря.
  18. Выключатель наружного освещения.
  19. Контрольная лампа резерва топлива.

Подрулевые переключатели

  1. Переключатель света фар (положение I – включены только габаритные фонари; положение II – включен ближний свет фар; положение III – включен дальний свет фар).
  2. Переключатель указателей поворота (положение I – загораются указатели поворота направо; положение II — загораются указатели поворота налево).
  3. Переключатель стеклоочистителя (положение I – стеклоочиститель выключен; положение II – включен прерывистый режим работы стеклоочистителя; положение III – стеклоочиститель работает непрерывно).

Подрулевой переключатель света фар

Данный подрулевой переключатель служит для управления световыми приборами автомобиля. Различным положениям переключателя соответствуют следующие режимы освещения: I — включены только габаритные фонари.

II — включен ближний свет фар.

III — включен дальний свет фар.

При этом фары и фонари горят, если включено наружное освещение – выключатель в положении Свет фар также включается перемещением рычага на себя. Включение выключателя наружного освещения при этом не обязательно (мигающий свет в дневное время). Фары остаются включенными до тех пор, пока рычаг нажат.

Подрулевой переключатель указателей поворота

Данный подрулевой переключатель служит для включения мигающих ламп в боковых и задних фонарях, подфарниках, сигнализирующих о повороте. Различным положениям переключателя соответствуют следующие режимы:

I — загораются указатели поворота направо.

II — загораются указатели поворота налево.

Подрулевой переключатель управления стеклоочистителями и омывателями

Данный подрулевой переключатель предназначен для управления стеклоочистителями. Различным положениям переключателя соответствуют следующие режимы работы стеклоочистителей:

I — стеклоочиститель выключен.

II — включен прерывистый режим работы стеклоочистителя.

III- стеклоочиститель работает непрерывно.

Процедура замены лампочек

Крестовой отверткой отворачиваем болтики, которые находятся по всей окружности ободка. Всего их нужно открутить три штуки(если мне не изменяет память), именно те, которые которые выполняют функцию замка:

Теперь немного поворачиваем кольцо по часовой стрелке и после этого можно вынимать отражатель вместе со стеклом, как показано на фото ниже:

Далее все делается очень просто. Необходимо сначала отсоединить провода, ведущие к контактам лампы:

А затем сжать двумя пальцами фиксатор лампочки (концы тонкой металлической защелки):

После чего откидываем ее вверх и спокойно вынимаем лампочку:

При необходимости производим замену сгоревших лампочек, ставим новые и собираем все в обратной последовательности. Если же вы решили полностью поменять блок-фару в сборе, то придется сделать еще несколько шагов:

Shendys › Блог › Кнопки на ВАЗ 2101-2107

Нашёл у себя фотки, решил выложить. Может кому пригодится и кто-то узнает что-то новое.Как работают кнопки и чем они отличаются.На фото выключатель очистителя-омывателя заднего стекла 2104и принцип работы кнопки

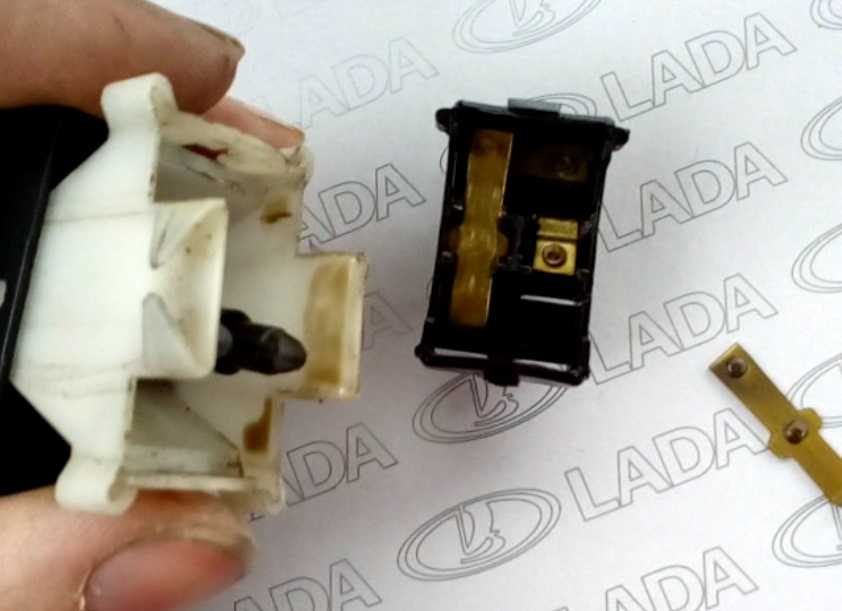

Вот что внутри кнопки (габаритов)

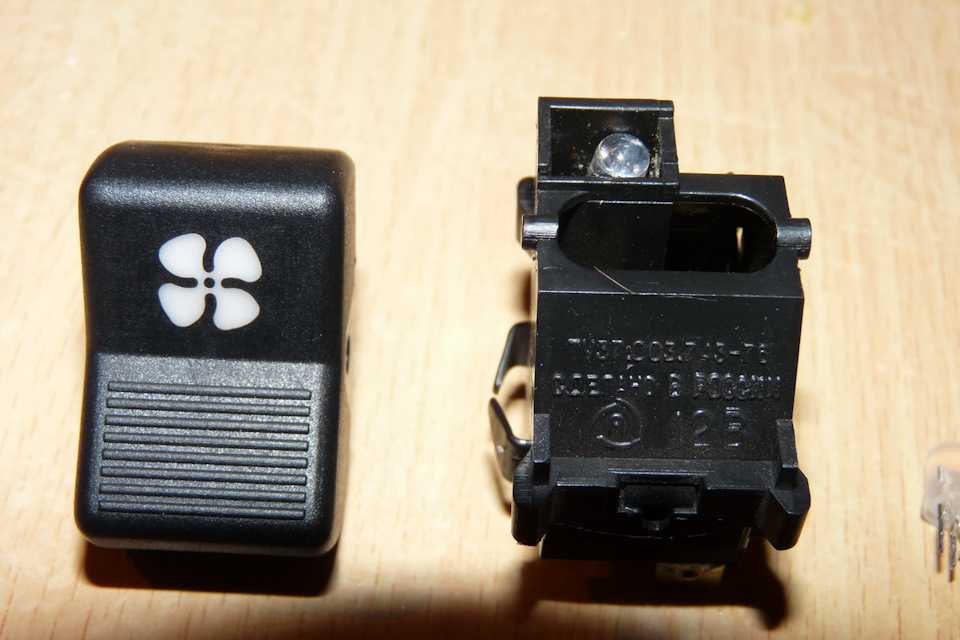

Теперь посложнее: выключатель вентилятора отопителяСверху классика, снизу тот же самый на Ниву с подсветкой.Дополнительные два контакта (один из них не назван, и на схемах обозначается как соединение) идут к лампочке чтобы кнопка светилась.В среднем положении плюс идёт на красный провод, чтобы вентилятор крутился медленно.

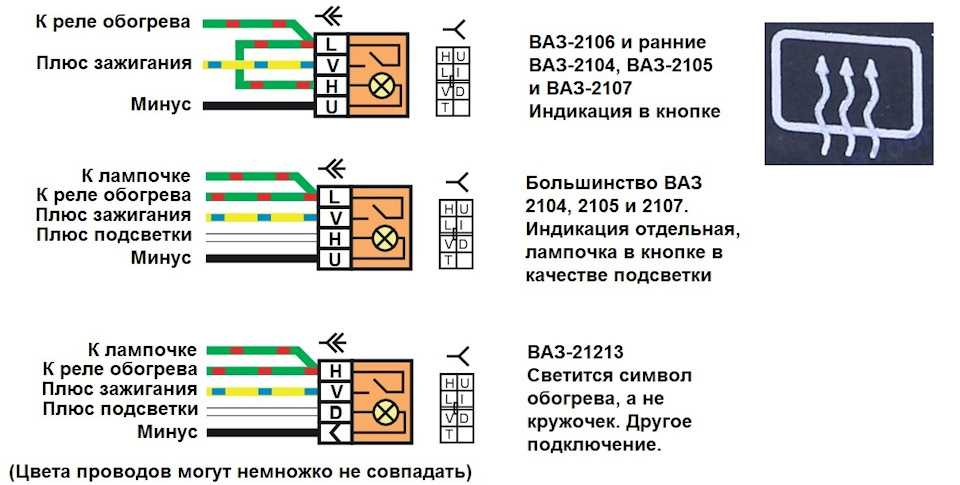

Выключатель обогрева заднего стеклаВ кнопке есть лампочка, но светится не символ, а кружочек-светофильтр. У нивовской кнопки светится символ, и контакты расположены иначе из-за другого расположения лампочки.

Выключатель задних противотуманных фонарейПервый вариант: кнопка с фиксацией, включить/выключить.Второй вариант: кнопка без фиксации: если включен свет, то нажав и отпустив кнопку (она вернётся в исходное положение) включатся задние туманки. При повторном нажатии-отпускании кнопки ИЛИ при выключении света они выключаются. Это сделано чтобы водитель не забывал их выключить.

Про остальные кнопки рассказывать не буду, как они работают теперь понятно.На старых машинах:— кнопка подсветки приборов 2101-2103 (вкл/выкл), ручки яркости нет.— кнопка дворника (дворники включались кнопкой).И на панели 2101 могут быть три кнопки вместе (габариты, дворники и подсветка приборов).

Клавиша (подвижная часть с картинкой) обычно без переделок ставится от одной кнопки в другую (но может надо будет добавить или убрать второй шток с пружиной).

Регулятор подсветки приборов можно встретить с маленькими клеммами, это на панель 2108 и 21083.А так они ничем не отличаются. На 2114 регулятор с большими клеммами, как и на классику.

И отличие кнопок аварийки и реле поворотов.

Можно ставить кнопки от других машин, например от Волги, они с подсветкой (много вариантов картинок), работают аналогично и ставятся если подрезать рамку.

Ещё на старых машинах реле фар не было, и вся нагрузка шла через кнопку. От этого она греется и контакты сильно обгорают, особенно если ставить более мощные лампы в фары.

Больше ничего не знаю, рассказал всё что известно.

Вот ещё подробное видео про кнопки

Немножко улыбнёмся: в недавно вышедшем Японском мультике я заметил ВАЗ-2106Когда главная героиня повернулась к витрине, там отразилась проезжающая 2106, с багажником на крыше и колесами от приоры ))))) сюжет с машинами не связан.Зачем там нарисовали русскую машину не знаю, наверное художники прикололись. Или кто-то фанатеет от русских машин.

Источник

Регулировка кулисы КПП

Решение проблем с трансмиссией и переключением передач начинается с регулировки кулисы. Эта операция является штатной и не требует серьезных финансовых трат.

Для начала следует удостовериться в том, что узел является рабочим, то есть функциональность сохранена полностью.

Рекомендуем

«Сколько стоит замена вариатора: обзор цен» Подробнее Затем авто ставится на яму, эстакаду или поднимается, включается стояночный тормоз, колеса снабжаются противооткатными упорами.

После этого начинается чистка кулисы. Делается это при заглушенном двигателе. Ремонт неисправности заключается в очистке узла от загрязнений и смазке подходящим маслом.

Регулировка узла выполняется на задней передаче. Для этого первоначально ослабляется хомут, после чего рычаг КПП перемещается в положение, при котором включение задней передачи происходит легче всего. После этого хомут затягивается.

При невозможности использования такого способа, узел регулируют на первой передаче. Для этого рычаг переводится в первое положение, затем ослабляется хомут. Далее производится вращение привода кулисы против часовой стрелки, пока рычаг трансмиссии не упрется в пластиковый фиксатор задней передачи. После этого затягивается хомут.

Эти рекомендации являются общими, но такой ремонт кулисы КПП на разных моделях авто может иметь свои особенности. Прежде чем приступать к работе, стоит внимательно изучить мануал конкретной модели ТС.

Этот узел механической коробки подвержен значительным нагрузкам, влиянию внешних факторов и пр. Именно поэтому его необходимо время от времени чистить, смазывать и регулировать.

Рекомендуем

«Ремонт актуатора сцепления: причины поломки, методы восстановления работоспособности механизма» Подробнее Отсутствие эффекта после регулировки свидетельствует о необходимости ремонта кулисы КПП, замены ее отдельных деталей или всего узла целиком. Зачастую именно после этого рычаг трансмиссии начинает перемещаться мягко, а передачи переключаются четко.

Регулировка свободного хода педали тормоза Ваз 2106

Регулировку свободного хода педали тормоза производят по следующим двум причинам, во первых, при увеличенном свободном ходе уменьшается соответственно полный ход педали, что сказывается на качестве торможения и наоборот при достаточно маленьком свободном ходе или даже при полном его отсутствие автомобиль может самостоятельно подтормаживать или же будут перегреваться тормоза

Таких вариантов допускать не стоит и регулировку педали тормоза всегда необходимо проводить с должным вниманием и ответственностью

Для регулировки педали нам потребуется ключ на «19», линейка и упор. Свободный ход педали должен быть равен 3-5мм.

  • Нажмите рукой, ручкой молотка или упором на педаль тормоза до упора и подставьте линейку таким образом, чтобы один ее торец упирался в пол, а плоскость линейки была сориентирована посередине площадки педали.
  • Теперь, не отрывая линейку от пола, отпустите педаль тормоза и снова сориентируйте плоскость линейки посередине площадки педали, сделайте на линейке отметку, соответствующую верхнему положению педали тормоза.
  • После верхнего замера, надовите на педаль упором или рукой до того момента, когда начнет появляться ощутимое увеличение усилия перемещения. Определяем по линейке перемещение педали, которое и будет являться свободным ходом, который должен быть равен 3-5 мм.

Если свободный ход увеличен или полностью отсутствует, тогда необходимо изменить положение выключателя стоп-сигнала. Для этого:

  • Гайку выключателя отворачиваем где-то на один оборот.
  • Вворачивая и выворачивая выключатель, добиваемся необходимо значения свободного хода педали, после чего затягиваем гайку и проверяем свободный ход еще несколько раз для точности.

Регулировка свободного хода педали тормоза ваз 2106 завершена.

Неисправности электрооборудования ВАЗ 2106

Устранение проблем с электрическими элементами требует особых навыков и соблюдения простых правил:

  • для работы системы необходим источник питания;
  • электрическим устройствам требуется постоянное напряжение;
  • электрическая цепь не должна прерываться.

При включении омывателя глохнет мотор

Омыватель ветрового стекла снабжён переключателем, который управляет моторчиком подачи жидкости. Неисправность в виде заглохшего двигателя может быть вызвана заземлением питающего кабеля, корродированной клеммой, грязными и повреждёнными проводами. Для устранения неисправности стоит проверить все эти элементы и устранить недостатки.

Неисправности контактной системы зажигания

Вероятными причинами возникновения неисправностей служат:

  • обгорание/окисление контактов распределителя зажигания (трамблёра);
  • обгорание или даже частичное разрушение крышки распределителя зажигания;
  • обгорание контакта бегунка и его износ;
  • выход из строя сопротивления бегунка;
  • выход из строя конденсатора.

Эти причины ухудшают работу двигателя, влияя на его запуск, особенно в холодный период. Одна из рекомендаций заключается в зачистке контактной группы свечей и бегунка. При возникновении этой причины контакты трамблёра подлежат замене.

Износ крышки зажигания вызывает повреждение бегунка. В этом случае детали подлежат замене.

Другая причина заключается в неисправности помехоподавляющего конденсатора распределителя зажигания. В любом случае деталь необходимо заменить.

Износ механической части трамблёра вызывает биение вала, что проявляется в различных зазорах контактов. Причина — износ подшипника.

Неисправности катушки зажигания

Запуска мотора осложняется при неисправности катушки зажигания, которая начинает значительно нагреваться при выключенном зажигании из-за короткого замыкания. Причиной поломки катушки зажигания является длительное нахождение катушки под напряжением при неработающем двигателе, что приводит к осыпанию обмотки и её короткому замыканию. Неисправная катушка зажигания подлежит замене.

Не горят стоп сигналы на ваз 2106

Производим сборку в обратном порядке.Видео: поиск неисправности указателей поворота

Габаритные огни

Фонарь габаритов расположен в центральной нижней части задней фары.

Источником света в нём выступает лампа типа А12–4.

Электрическая цепь габаритных огней «шестёрки» не предусматривает реле. Её защиту обеспечивают предохранители F-7 и F-8. При этом первый защищает задний правый и передний левый габариты, подсветку приборной панели и прикуривателя, багажника, а также номерного знака с правой стороны. Второй обеспечивает безопасную работу заднего левого и переднего правого габаритов, освещение подкапотного пространства, номерного знака слева, контрольной лампы габаритных огней на приборной панели.

Ремонт датчика: замена и диагностика неисправности

Полная замена датчика заднего хода – однозначно, не то, что следует делать первоочередно при неправильной работе «стопарей»

Перед демонтажем старого узла и монтажом нового важно исключить возможность ручного ремонта цепи и лишь после этого прибегать к замене. В типовом варианте порядок ремонта датчика выглядит так:

Для начала необходимо проверить непосредственно датчик заднего хода на работоспособность и фары задних фонарей. Предвидя ряд вопросов от наших читателей относительно проведения этих процедур, сразу же дадим несколько экспресс-ответов:
Как снять датчик? – Очень просто, найдите его на коробке передач и выкрутите по типу обычной свечи зажигания;
Как проверить датчик на работоспособность? – Снимите его с автомобиля, вмонтируйте в иную электроцепь и проверьте работоспособность нажатием на штекер. При нормальном функционировании цепь должна замыкаться и, к примеру, лампочка на её конце загораться. В ином случае датчик неисправен;
Как проверить лампочки фонарей? – Также снимите их с автомобиля и вмонтируйте в другую электроцепь. При нормальной работе они, естественно, должны загореться. В ином случае лампочки перегорели и требуют замены.

Допустим, датчик и лампочки фонарей в норме

Что делать дальше? В первую очередь, стоит обратить внимание на предохранитель датчика заднего хода. Для каждой модели авто он индивидуален, поэтому узнать о его номере конкретно в вашем случае можно воспользовавшись соответствующей техдокументацией

Предохранитель должен быть не перегоревшим, что не удивительно. Если «защитник» перегорел, то следует его отсоединить из цепи и заменить на новый;

До сих пор нет результата? Остаётся лишь прозванивать всю цепь датчика, выявлять наличие пробоя и проводить установку исправных деталей взамен неисправных.

Пожалуй, наиболее важная информация по рассматриваемому вопросу подошла к концу. Надеемся, сегодняшний материал дал ответы на интересующие вас вопросы. Удачи на дорогах и в ремонте!

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Чиним машину
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
