Ремонт ваз 2170 (приора) : отопление и вентиляция салона

Описание предохранителей в блоке

Как известно автомобили Лада Приора выпускались в нескольких модификациях, следовательно, и блоки предохранителей у них тоже разные. Далее по тексту будут указаны все устанавливаемые блоки предохранителей на автомобиль Лада Приора.

В салоне расположены основной блок предохранителей и реле, и дополнительный монтажный блок предохранителей и реле.

Ниже в таблицах будут представлены предохранители, которые устанавливаются на Ладу Приору. Блоки могут отличаться в зависимости от комплектации машины, поэтому для каждой комплектации отдельная таблица.

Основной блок предохранителей и реле Приоры в комплектации «Норма» и «Стандарт»

Комплектация «Норма» Лады Приоры отличается от стандарта наличием подогрева сидений и противтуманными фарами. В комплектацию «Норма» не входит кондиционер (не путать с «Норма+»). Основной блок устанавливается под рулевым колесом.

Дополнительный монтажный блок

Дополнительный монтажный блок устанавливается в ногах у переднего пассажира, для того чтобы добраться до него необходимо снять пластиковую заглушку.

Дополнительный монтажный блок не имеет отличий и не зависит от комплектации автомобиля.

Таблица предохранителей дополнительного монтажного блока

Таблица реле дополнительного монтажного блока

Силовые предохранители в подкапотном пространстве

Как было сказано выше, предохранители Лады приоры устанавливаются не только в салоне, но и в подкапотном пространстве. В некоторых комплектациях автомобилей устанавливается 2 монтажных блока в подкапотном пространстве.

Силовые предохранители устанавливаются на все автомобили лада приора вне зависимости от комплектации.

Таблица силовых предохранителей в подкапотном пространстве

Предохранители автомобилей с климатическими системами

В автомобилях в которых установлен кондиционер устанавливается дополнительный монтажный блок в подкапотном пространстве отвечающий за работу климатической установки.

В блоке климата устанавливаются реле и предохранители поэтому отдельной таблицы для них нет.

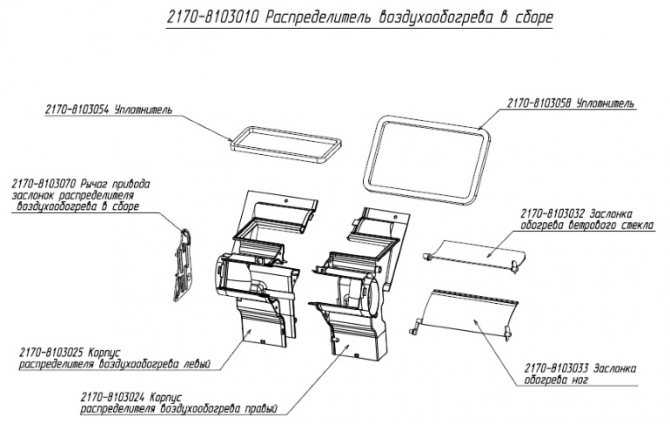

Диагностика неисправности

В случае поломки устройства, специалисты рекомендуют провести диагностику в следующей последовательности:

включается зажигание и двигатель;
устанавливается максимальная скорость вентилятора;
нажимается кнопка рециркуляции;
запускается механизм работы клапан-заслонка.

При равномерном движении и если заслонка остановилась в конечной точке, в первые 2-3 секунды, свидетельствуют о исправности комплекса.

А вот хлопки, неравномерное движение, щелчки говорят о неисправности.

Для продления срока службы комплекса, требуется установить стабилизатор. За счет работы стабилизатора, там, где расположена заслонка уменьшается момент электропривода. Чтобы исключить возможность поломки заслонки на время до приобретения стабилизатора, заслонка отключается от электропривода проводом.

Проверка автомобиля

Для обеспечения безопасности движения и увеличения срока службы автомобиля необходимо периодически проводить наружный и внутренний осмотр автомобиля. Продолжительность осмотра зависит от того, насколько хорошо вы знаете свой автомобиль и как часто им пользуетесь. В процессе эксплуатации своего автомобиля вы узнаете о темпах расходования масла в двигателе и коробке передач, тормозной и охлаждающей жидкости, надежности работы различных систем и приборов. Это позволит вам в дальнейшем планировать свои действия и время на осмотр автомобиля. Например, если выяснилось, что двигатель достаточно интенсивно (пусть и в пределах нормы) расходует масло, то контролировать уровень масла в поддоне картера двигателя следует чаще. Если же расход масла двигателем вашего автомобиля невелик и за месяц видимого изменения уровня масла нет, можно ограничиться ежемесячной проверкой. Чем привычнее станут для вас действия по осмотру автомобиля, тем меньше времени вы будете на них тратить. Однако, если возникнут трудности в самостоятельном обслуживании автомобиля или появятся подозрения на предмет его неисправности — необходимо обратиться в один из сервисных центров по обслуживанию данной модели авто. Источник

Расположение узлов и агрегатов (вид снизу): 1 — брызговик силового агрегата; 2 — коробка передач; 3 — растяжка передней подвески; 4 — привод левого колеса; 5 — рычаг передней подвески; 6 — штанга стабилизатора поперечной устойчивости; 7 — тяга управления коробкой передач; 8 — реактивная тяга механизма управления коробкой передач; 9 — трубки системы питания и тормозной системы; 10 — дополнительный глушитель системы выпуска отработавших газов; 11 — регулятор давления в гидроприводе тормозных механизмов задних колес; 12 — топливный бак; 13 — балка задней подвески; 14 — основной глушитель системы выпуска отработавших газов; 15 — ниша в днище багажника для запасного колеса

Вид снизу на переднюю часть автомобиля (брызговик силового агрегата для наглядности снят): 1 — тормозной механизм переднего колеса; 2 — поддон картера двигателя; 3 — генератор; 4 — поперечина передней подвески; 5 — стартер; 6 — коробка передач; 7 — привод левого колеса; 8 — штанга стабилизатора поперечной устойчивости; 9 — тяга управления коробкой передач; 10 — реактивная тяга механизма управления коробкой передач; 11 — труба дополнительного глушителя; 12 — привод правого колеса; 13 — растяжка передней подвески; 14 — рычаг передней подвески

Cнаружи автомобиля проверяем: – давление воздуха в шинах: осматриваем их на предмет повреждений; – затяжку болтов крепления колес; – исправность приборов освещения и сигнализации. Проверку работы сигналов торможения можно выполнить без помощника, нажав на педаль тормоза и наблюдая в зеркало заднего вида за отражением света сигналов от стены, например гаража; – отсутствие следов подтекания масла, охлаждающей жидкости, топлива и тормозной жидкости.

В моторном отсеке проверяем: – уровень масла в двигателе; – уровень масла в коробке передач; – уровень охлаждающей жидкости в расширительном бачке системы охлаждения; – уровень тормозной жидкости в бачке гидропривода тормозов; – наличие жидкости в бачке омывателя ветрового стекла; – натяжение ремня привода генератора; – состояние и крепление клемм проводов аккумуляторной батареи.

В салоне автомобиля проверяем: – исправность вакуумного усилителя тормозов; – работу приводов сцепления и коробки передач; – величину хода рычага стояночного тормоза; – исправность звукового сигнала; – исправность очистителя и омывателя ветрового стекла; – исправность контрольно-измерительных приборов; – уровень топлива в баке; – регулировку зеркал заднего вида; – исправность механизмов блокировки дверных замков.

Где находятся блоки предохранителей

Давайте рассмотрим подробнее, где же располагаются блоки с предохранителями. Итак, основной блок расположен возле аккумулятора, под капотом машины. Все его детали обладают маркировкой F. Это обозначает, что они рассчитаны на приборы с маленькой мощностью. Стоит отметить, что предохранители на данный автомобиль лучше всего приобретать отечественные, так как другие аналоги очень часто не соответствуют нормам безопасности.

Основной установочный блок обладает такими характеристиками:

Предохранитель F6 сможет выдержать ток не более 60 А.
Предохранитель F5 рассчитан на 50 А.
Предохранитель F2 приспособлен для тока не более чем в 60 А.
Предохранитель F 1 не выйдет из строя при напряжении в 30 А.
F3 рассчитан на 60 А.

Также есть еще одно место, где находятся предохранители – под панелью приборов. Он имеет маркировку F13, рассчитан на 15 А. Этот монтажный блок включает в себя элементы:

F27 либо F31 – отвечают за блок управления электропакетом и рассчитаны на 30 А;
F19 – несет ответственность за обогрев сидений автомобиля, рассчитан на 15 А;
F17 и F18 – за оба ПТФ, рассчитаны на 10 А;
F 16 – от клеммы № 15 АБС, рассчитан на 15 А;
F15, 5 А – отвечают за правую сторону световых сигналов;
F14, 5 А – для света в багажнике, левую сторону габаритов;
F12 – от клеммы № 15 приборов, рассчитан на 10А;
F11 – отвечает за стеклоочистители и рассчитаны на 20 А;
F10 рассчитан на 7,5 А и отвечает за стоп-сигнал, комбинации приборов, освещение в салоне;
F9, 25 А – предохранитель отопления;
F8 – предохранитель тревожного сигнала, который рассчитан на 10 А.

Назначение системы рециркуляции воздуха

Чем же полезен режим рециркуляции? Во-первых, он обеспечивает намного более быструю установку оптимального температурного режима внутри автомобиля, особенно после длительной стоянки машины. Достигается это за счёт того, что при этом забор внешнего воздуха прекращается. Следовательно, в процессе обдува участвует только тот воздух, который циркулирует по системе отопления или кондиционирования.

Во-вторых, при необходимости охлаждения салона в жаркое время года затраты энергии на работу испарителя в режиме рециркуляции становятся вдвое меньшими, чем при использовании набегающего наружного потока.

В-третьих, режим блокировки забора воздуха снаружи очень полезен в тех случаях, когда за бортом условия далеки от идеальных в плане наличия в воздухе различных загрязнений и неприятных запахов. Такими факторами, например, могут стать:

движение по просёлочным дорогам с отсутствующим твёрдым покрытием – на таких дорогах летом пыль стоит столбом, и любая встречная машина грозит превратить воздух в салоне даже при полностью закрытых окнах в плотную взвесь, дышать которой становится невозможно;
движение в пробке, когда практическое отсутствие динамики и плотный трафик приводят к многократной концентрации выхлопных газов, беспрепятственно проникающих в салон;
езда мимо источников неприятных запахов – например, коровника, свинофермы, птицефабрики, свалки или производственного комплекса со специфическими ароматами;
движение в длинных тоннелях в условиях пробочной скорости движения, когда застойные явления многократно усиливают концентрацию выхлопа;
если дурно пахнущий или загрязнённый наружный воздух уже просочился в салон, а до выезда в зону чистого ещё далеко, включение внутренней рециркуляции тоже будет полезно – плохой воздух обычно достаточно быстро очищается.

Новая Лада: Комплектация Лада Приора норма (фото, особенности и опции) » Лада.Онлайн — все самое интересное и полезное об автомобилях LADAОтметим, что, несмотря на столь полезные особенности режима рециркуляции воздуха Приоры, его использование не должно быть длительным, поскольку при этом отсутствует воздухообмен. Это приводит к уменьшению количества кислорода и к соответствующему увеличению концентрации углекислого газа. Последний, как известно, действует на организм удушающе, вызывая у водителя и пассажиров сонливость. Поэтому длительная езда (более 15 минут) в таком режиме не рекомендуется, поскольку плохо сказывается на самочувствии людей.

Второй негативный момент – если долгое время дышать одним и тем же воздухом, он насыщается влагой, обильно присутствующей в выдохе человека. А если, кроме водителя, в машине находятся и пассажиры, увеличение влажности воздуха приводит к быстрому запотеванию стёкол, с которым даже включённый кондиционер не справится.

С точки зрения физики запотевание является результатом превышения концентрации влаги в воздухе, так называемой «точки росы», особенно в районе лобового стекла, которое всегда имеет температуру ниже, чем в салоне. По этой причине климатические системы в режиме «дефрост» (разморозка стёкол) автоматически блокируют рециркуляцию салонного воздуха.

Доработки Салона Приоры

Салон Приоры можно доработать и предать ему еще более стильный внешний вид, который будет дарить положительный эмоции при вождении автомобиля.

Шумка панели

Как ни крути, а Приора является шумным автомобилем, но вот если сделать ей шумоизоляцию панели, то комфорт в автомобиле подымется на другой уровень. Шумоизоляция позволяет избавиться от посторонних скрипов и стуков.

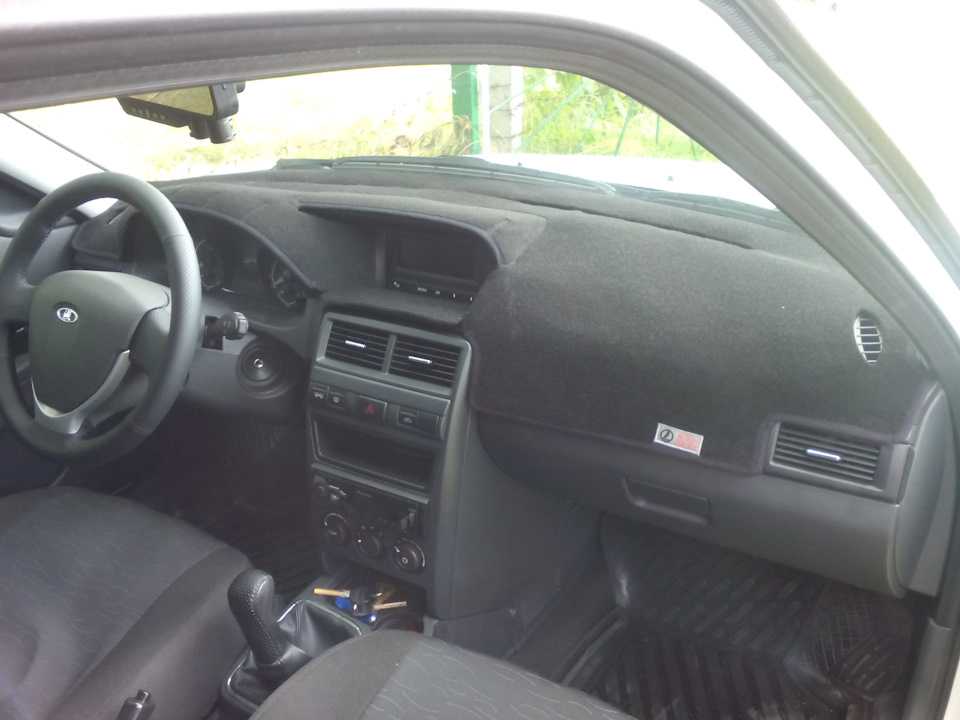

Накидка на панель

Чтобы панель не находилась под прямыми солнечными лучами, которые могут сильно повредить ее, можно установить на панель специальную велюровую накидку. Она придаст эстетичный вид панели и будет выполнять защитную функцию.

Эва коврики

Стандартные коврики Приоры выполняются из резины и в них часто накапливается влага особенно зимой, когда снег начинает таять. Отличная замена стандартным коврикам это EVA-коврики для автомобиля. Они выполнены из специального материала, которой поддерживает одну температуру и летом и зимой в наличия множества ячеек в коврике не дает влаги проливаться, когда коврик извлекается из автомобиля.

Чехлы

Автомобильные чехлы не только делает автомобиль симпатичнее в салоне, но и сохраняют первозданный вид сидений. Часто в автомобиле приходиться передвигаться в одежде, которая может быть испачкана, а это чревато появлением пятен на сидениях, которые потом может быть сложно вывести. В случае с чехлами и появлением на них пятен можно просто снять их с авто и выстирать в обычной стиральной машине.

Общие сведения об автомобиле

Автомобиль малого класса ВАЗ-2170 Lada Priora с четырехдверным кузовом типа седан (по международной классификации класс С) предназначен для эксплуатации при температуре окружающего воздуха от –40 до +50 °С на дорогах общего пользования с твердым покрытием.

Автомобиль Lada Priora оснащают расположенным поперек моторного отсека инжекторным 16-клапанным двигателем мод. ВАЗ-21126-00 рабочим объемом 1,6 л. Двигатель оснащен системой распределенного впрыска топлива и каталитическим нейтрализатором отработавших газов, конструктивно выполненным в едином блоке с выпускным коллектором (катколлектор).

Кузов несущий, цельнометаллический, сварной конструкции, c навесными дверьми, передними крыльями, капотом и крышкой багажника.

Место водителя автомобиля Lada Priora в штатной комплектации оборудовано подушкой безопасности, в вариантном исполнении — и подушкой безопасности переднего пассажира, а также передними ремнями безопасности с преднатяжителями и ограничителями нагрузки, что значительно уменьшает вероятность и тяжесть ранений головы и грудной клетки при дорожно-транспортном происшествии.

Подушка безопасности срабатывает только при сильном ударе передней части автомобиля. При незначительных фронтальных ударах, опрокидывании автомобиля, ударах сзади или сбоку основными средствами защиты являются ремни безопасности.

Трансмиссия выполнена по переднеприводной схеме с приводами ведущих колес разной длины.

Передняя подвеска независимая, пружинная, со стабилизатором поперечной устойчивости, с гидравлическими амортизаторными стойками. Задняя подвеска полузависимая, рычажно-пружинная, с гидравлическими амортизаторами.

Тормозные механизмы передних колес дисковые, с плавающей скобой, задних колес барабанные.

В вариантном исполнении автомобили Lada Priora оснащают антиблокировочной системой тормозов, предотвращающей блокировку колес во время торможения и сохраняющей управляемость и курсовую устойчивость.

Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня–рейка, с электромеханическим усилителем, изменяющим передаваемый крутящий момент в зависимости от скорости автомобиля.

Автомобили Lada Priora комплектуют системой дистанционного управления блокировкой или разблокировкой замков дверей (в вариантном исполнении и блокировкой замка крышки багажника) с одновременным включением или выключением режима охраны автомобиля. Кроме того, предусмотрены дистанционное включение тревожной сигнализации при нарушениях зон охраны автомобиля и блокировка всех дверей нажатием клавиши из салона автомобиля.

В эту систему входит также электронная система блокировки двигателя (иммобилизатор), обеспечивающая дополнительную защиту от несанкционированного пуска двигателя.

Предохранитель

Предохранитель – это электрический коммутационный аппарат, предназначенный для защиты электрических цепей, путем обрыва цепи вследствие разрушения его или отключения при протекании через него тока превышающего допустимые значения.

Предохранители бывают нескольких видов и используются во всех электрических цепях для защиты автомобилей от коротких замыканий (КЗ). Они классифицируются по номинальному току плавкой вставки.

Плавкая вставка — это часть предохранителя, которая разрушается под воздействием электрического тока.

Номинальный ток – это ток предохранителя при котором, плавкая вставка будет работать неограниченное время, и не будет подвержена разрушению.

Принцип работы предохранителя

При использовании предохранителя в электрической цепи рабочий ток проходящий через предохранитель не превышает его номинальный ток – это является его нормальной работой. Но как только в электрической цепи появляется ток, превышающий безопасные допустимые значения в этой цепи, регулируемые предохранителем, то плавкая вставка, под воздействием тока превышающего номинальный ток вставки, начинает плавиться и разрушаться вследствие чего электрическая цепь разрывается.

Восстановить электрическую цепь можно заменой предохранителя, но только после того как будет найден виновник повышенного тока в этой электрической цепи. В противном случае новый предохранитель так же перегорит.

Дополнительный монтажный блок Приоры

F1 (15 А) – предохранитель цепи главного реле и блокировки стартера;
F2 (7,5 А) – предохранитель цепи питания ЭБУ (контроллера);
F3 (15 А) – предохранитель бензонасоса Приора;
K1 – главное реле;
K2 – место, где находится реле бензонасоса Приоры.

Внимание!

Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля ( скачать с оф. сайта ).

Напомним, что на нашем сайте вы можете найти подробные инструкции по ремонту Лада Приора своими руками.

Кондиционирование салона Лады-Приоры

В теплое время года для охлаждения салона автомобиля необходимо установить органы управления климатической системой в следующие положения:

Регулятор включения вентилятора 5 устанавливается в одно из положений (Panasonic – 16 положений; Halla CCC – 4) «зоны сектора» или положение AUTO.
Нажимается кнопка включения кондиционера 6.
Регулятором направления воздушного потока 7 устанавливается нужное направление (рекомендовано положение ).
Регулятором 9 устанавливается желаемая температура воздуха в салоне автомобиля (рекомендуется регуляторы 5 и 7 устанавливать в положение AUTO).

ВАЖНО!

Кондиционер работает только при работающем двигателе (при этом температура наружного воздуха должна быть не ниже -5°C) и при положении регулятора включения вентилятора 5 в любое положение, отличное от выключенного. Если регулятор направления воздуха установлен в положение , то хотя бы одно из сопел, подающих воздух в зону дыхания водителя и пассажиров (расположены в центральной части торпедо) или сопел, обдувающих боковые стекла, должно быть открытым, иначе испаритель может обледенеть и перекрыть подачу воздуха в салон автомобиля.

Чтобы ускорить процесс охлаждения воздуха в салоне автомобиля рекомендуется на несколько минут кнопкой 4 включать режим рециркуляции воздуха, при этом воздух из внешней среды поступать не будет. Не следует использовать длительное время режим рециркуляции, поскольку это станет причиной прекращения воздухообмена в салоне автомобиля с наружным воздухом и выноса избытка влаги – это будет способствовать запотеванию стекол и может вызвать сонливость водителя.

В начало страницы

Блок реле и предохранителей также называют монтажным блоком или черным ящиком. В случае поломки автомобиля связанной с электрооборудованием, в первую очередь проверяют предохранители и реле. Если предохранитель перегорел, то перед его заменой следует сначала определить причину его перегорания.

Электромагнитное реле

Электромагнитное реле – это коммутационное устройство, предназначенное для разгрузки контактов. В основе работы лежит закон электромагнитной индукции.

В автомобилях реле используются для разгрузки контактов на кнопках управления, чтобы те в свою очередь при появлении на них большего тока не плавились и не грелись. Реле состоит из подвижных и не подвижных контактов, катушки постоянного тока, возвратной пружины, сердечника катушки и якоря.

Принцип действия реле

При появлении на катушке реле тока в ней образуется магнитное поле, которое в свою очередь начинает притягивать к себе якорь, на который закреплены подвижные контакты реле. Вследствие этого подвижные контакты замыкаются с неподвижными и электрическая цепь замыкается.

Где находятся предохранители на Лада Приора: схема, фото

В автомобиле находится несколько блоков предохранителей, обеспечивающих безопасность электропроводки всего автомобиля. Поскольку в современное авто все больше начиняется дополнительными приборами и модулями, нагрузка на сеть увеличивается и соответственно предохранителей становится больше.

Местоположение предохранителей

В Ладе Приора находится 3 блока предохранителей, распределяющих нагрузку между собой. Это является обязательной деталью в производстве авто. Также не рекомендуется перенаправлять напряжение с неисправных предохранителей на работающие, так как это может закончиться возгоранием машины. Как уже было сказано выше, в приоре находится 3 предохранителя, располагаются они в следующих местах:

Главный блок предохранителей расположен у левой ноги водителя и защищен крышкой.
Второй блок находится у левой ноги пассажира, сидящего спереди. Он также скрыт от глаз крышкой. Примечательно, что эта крышка имеет решетку вентиляции для проветривания проводов, чтобы последние не гнили.
Последний блок расположен под капотом у расширительного бачка.

Для доступа к каждому из вышеописанных блоков или, как их называют автомобилисты, черным ящикам необходимо сделать следующее:

чтобы подобраться к первому, нужно повернуть 3 фиксатора и сныть крышку;
для доступа ко второму понадобится отвертка. Панель закреплена 3 шурупами, отвернув которые, можно открыть доступ к предохранителям;
последний черный ящик находится под защитным колпаком, сняв который можно спокойно заменить нужный предохранитель.

Расположение предохранителей Приоры под капотом

F1 (30 А) – предохранитель питания силовых цепей электронной системы управления двигателем (ЭСУД);
F2 (60 А) – предохранитель цепи питания вентилятора системы охлаждения двигателя (силовая цепь), дополнительное реле (реле зажигания), обогрев заднего стекла, контроллер электропакета;
F3 (60 А) – предохранитель цепи питания электровентилятора системы охлаждения двигателя (управляющая цепь реле), звуковой сигнал, тревожный сигнал, замок зажигания, комбинация приборов, освещение салона, стоп-сигнал, прикуриватель;
F4, F6 (60 А) – предохранители силовой цепи генератора;
F5 (50 А) – предохранитель цепи питания электромеханического усилителя рулевого управления

Видео «Замена блока предохранителей на Приоре»

Процедура замены блока предохранителей Приора представлена в видеоролике от канала «Ремонт и Тюнинг».

Автомобиль: Лада Приора Год выпуска: 2011г. Пробег: около 41000км.

Химчистка утеплители с помощью KochChemie Multi Star и Tornador z020, чистка ДВС и прочего при помощи диэлектрического состава KochChemie Golden Star.

GOLDEN STAR — данный состав является диэлектриком и, при попадании на контакты и реле, не производит их замыкания. При смывании не даёт воде проникнуть в данные соединения и реле. Уменьшает риск не запуска ДВС. GOLDEN STAR — это высоковискозный эмульгаторный концентрат с растворителем. Действие эмульгаторов основано на способности поверхностно-активных веществ очень хорошо схватываться в вертикальных местах и очищать поверхности от масел, пыли, грязи, воска и других статичных загрязнений на двигателях, без применения механических сил. Хорошо подходит для очищения агрегатов, трансмиссии, шасси. Служит защитой от ржавчины и хорошо консервирует поверхности. Не требует для смывания напора воды. Идеально подходит для двигателей с моноблочными и индивидуальными катушками зажигания.

1.0 Устройство автомобиля Общие сведения об автомобиле Паспортные данные Ключи автомобиля Органы управления Панель приборов Комбинация приборов Маршрутный компьютер Отопление и вентиляция салона Особенности устройства Вентиляция салона Очистка стекол от снега и льда Быстрый п.

1.1 Общие сведения об автомобиле

1.2 Паспортные данные

В подкапотном пространстве номера автомобиля расположены в следующих местах: 1 – идентификационный номер кузова; 2 – идентификационная табличка; 3 – модель и номер двигателя. Идентификационный номер (VIN) автомобиля, модель двигателя, название завода-изготовителя, год выпуска и информация .

1.3 Ключи автомобиля

К автомобилю приложены два комплекта ключей, в каждом из которых по два ключа: один для выключателя (замка) зажигания, второй для замков дверей и крышки багажника. Так выглядит комплект ключей автомобиля: 1 – ключ замков дверей и крышки багажника; 2 – ключ замка зажигания (обучающий ключ);.

1.4. Органы управления (Категория). Список материалов смотрите внутри.

1.5. Отопление и вентиляция салона (Категория). Список материалов смотрите внутри.

1.6 Обеспечение комфортной температуры воздуха в салоне Если стекла в салоне очистились, а температура в салоне не достигла желаемой, выполните следующее. 1. Установите нужную температуру с помощью регулятора 2. 2. Установите регулятор 1 в вертикальное положение. 3. Выберите необходимую интенсивность подачи теплого воздуха в салон с помощью пе.

1.7. Двери (Категория). Список материалов смотрите внутри.

1.9. Сиденья (Категория). Список материалов смотрите внутри.
