Схема реле и предохранителей лада приора

Смена прикуривателя

Большинство водителей используют прикуриватель не совсем по назначению, забывая о том, что многие приборы, использующие ток, подключаются именно через прикуриватель. В результате возникает распространенная проблема — не работает прикуриватель. Состав прикуривателя на автомобилях ВАЗ-2170 такой же, как у многих других моделей — это металлическая спираль, которая покрыта пластиковым корпусом. Для нагревания спирали используется специальный разъем. Ремонт разъема для прикуривателя при мелких неисправностях часто проводится без демонтажа.

Предохранитель прикуривателя на Приоре можно снять достаточно легко. Как и другие предохранители Приоры, его просто отщелкивают. Обычная схема замены предохранителя: определить перегоревший элемент, произвести его замену новым с определенным установочным местом в блоке. В данном случае сила тока заменяемой запчасти будет зависеть от нахождения установочного места.

Может быть так, что замена предохранителя не принесет ожидаемого результата. Тогда в первую очередь рекомендуется провести тщательную проверку провода. Возможно, на нем повреждено изоляционное покрытие. Также нужно проверить, насколько плотно вставлены клеммы соединения. Случается и отключение провода, который питает устройство.

Покупка предохранителя прикуривателя для Приоры сегодня не является проблемой. Отечественные магазины предлагают большой выбор автозапчастей для различных моделей

При этом важно принять к сведению советы специалистов и покупать запчасти заводского качества, выпущенные в России

Особенности замены сломанных деталей

Расходники и сменные элементы автомобиля Приора часто подлежат замене. Нередко причиной становится неправильная эксплуатация прикуривателя. Заключается она в некорректном использовании слишком больших токов (от 30 до 40 ампер). Что такое прикуриватель? Это металлическая деталь, выполненная в форме спирали, корпус которой из пластика. Вставляется она в специально предназначенный для этого разъем. После нажатия прикуриватель подключается к бортовой сети, может быть удержан с помощью пластин. В это время в спирали возникает процесс нагрева.

Откручивается данный механизм просто, если он заклинивает, конструкцией предусмотрена специальная шайба. При нагреве она плавится, замыкает питание и способствует перегоранию предохранителей. Именно таким образом получается поломка блока предохранителей. Сам процесс смены деталей достаточно прост и не занимает много времени. Еще одна особенность автомобиля в том, что если внутри совмещен отопитель и кондиционер, печка может не работать вовсе.

При этом может измениться расположение на поверхности заслонки, которую потом придется удалить, и микроредуктора мотора. К последнему присоединяется кран, перекрывающий подачу тосола. Подобное расположение кондиционера невозможно для приоры, так как оно греет до указанной температуры, далее срабатывает датчик внутри салона и выключается отопитель. Машина становится такой же температуры, что и воздух снаружи.

Если в машине произошла поломка и владельцу кажется, что проблема в сменном блоке, стоит снять крышку короба и посмотреть состояние электрической проводки. Поломка может быть разной: печка, которая не греет, сломанный бензонасос или неисправная панель приборов.

Если не работает что – то другое, и причина кроется не в этом, стоит просмотреть всю электрическую цепь на предмет замыкания или перегорания. Категорически запрещено сменять конструкцию заводского типа на самодельные устройства (зажимы, скрепки, скрученные жгутики) – это влечет за собой проблемы с безопасностью. Рекомендуется воздержаться от приборов китайского производства – часто такие элементы могут быть выполнены из некачественного материала.

Алгоритм выполнения работ заключается в следующем:

  • подготовьте автотранспортное средство к манипуляциям. Для этого достаточно выключить зажигание, отключить аккумулятор – просто снимите клемму;
  • в зоне руля отыщите фиксаторы (стандартное количество – три), на которых держится декоративная крышка из пластмассы блока предохранителей. Для легкого открытия достаточно провернуть ручки на 90 градусов;
  • далее, необходимо потянуть за накладку и снять ее, предварительно устранив держатели (чтобы не потерять). Подденьте ее снизу и откройте;
  • отыщите предохранитель, требующий замены. Не забывайте, на обратной крышке блока есть четкая инструкция, схема назначения;
  • чтобы демонтаж был удобен, воспользуйтесь специальными щипцами. Вытащить сгоревший блок просто, сжав его с обеих сторон. Если плавкая нить полностью выгорела, ее стоит полностью заменить. Если визуально повреждений нет, есть вероятность, что сам предохранитель не пострадал;
  • смените предохранитель, подобрав идентичный, с одинаковым номиналом.

Если возникла необходимость сменить реле, алгоритм выполнения аналогичен, но при этом задействуются другие щипцы. Плотно закройте крышку блока. Для замены элементов в подкапотном пространстве достаточно проверить под капотом элементы блоков. Устранить неполадки, если таковые имеются. Обязательно проверьте аккумулятор по окончанию работ.

Предохранители и реле в Ладе Приоре, электрические схемы

Лада Приора — ещё один автомобиль в линейке новых ВАЗовских, который набирает популярность среди слоёв населения

Внешние сходства с 10-ой моделью привлекают внимание молодёжи, оносительно низкая цена также является причиной покупки для большинства автолюбителей. Одновременно с ростом популярности, владельцы этой модели набирают опыт ремонта и технического обслуживания, которого с каждым годом становится всё больше

Если в вашей Приоре появились проблемы с электрикой, не спешите расстраиваться, для начала проверьте предохранители и реле в Ладе Приоре. Именно о них и пойдёт речь в этой статье.

Как выбрать

Решив заменить реле или предохранитель в «Приоре», отнеситесь со всей ответственностью к их выбору и покупке. Ни в коем случае не стоит покупать копеечные детали непонятного качества и происхождения.

Лучше отдать предпочтение оригинальным изделиям, произведенными на авто-ВАЗ. В крайнем случае, купите реле или предохранители какой-нибудь из известных фирм, как, например, Bosh, Hella или Tesla.

Никому совершенно точно не понравится сидеть и долго пытаться заводить авто

Дабы этого не случилось, важно проводить регулярно осмотр и профилактику машины, то есть полноценно ухаживать за ней. Исключение не составляет и Лада Приора. Каждый опытный автовладелец понимает, что далеко не всегда своевременная профилактика обезопасит от неприятностей

Когда силовой агрегат отказывается запускаться, это всегда тревожный сигнал, который говорит о поломке какой-либо системы

Каждый опытный автовладелец понимает, что далеко не всегда своевременная профилактика обезопасит от неприятностей. Когда силовой агрегат отказывается запускаться, это всегда тревожный сигнал, который говорит о поломке какой-либо системы.

Владельцу автомобиля следует знать, как происходит процесс запуска двигателя, и это поможет свести риск отказа запускаться к минимуму. Кроме всего прочего это сэкономит ваше время на выявление причины поломки и сбережет ваши деньги, на тот случай, если вы решите обратиться в сервис за диагностикой.

В данном материале предлагаем вам подробно изучить принцип работы реле стартера, и остальные сопутствующие детали, в частности, где находится такое устройство как реле и дополнительно предохранитель стартера в отечественной популярной Лада Приора.

Серийный номер и артикулы детали

Прежде чем приступить к ремонту прикуривателя и разобрать центральный тоннель, необходимо купить подходящую запчасть. В продаже есть разные варианты устройства для Лада Приора, как оригинальные, так и нет. Прикуриватели завода автоВАЗ имеют артикул 21230-3725010-00.

При покупке необходимо обратить внимание на стоимость запчасти. Слишком низкая цена прикуривателя говорит об использовании некачественных материалов. Такая деталь может перегореть на протяжении нескольких недель после замены

Ко всему, элемент должен быть хорошо запакован, иметь сертификат соответствия

Такая деталь может перегореть на протяжении нескольких недель после замены. Ко всему, элемент должен быть хорошо запакован, иметь сертификат соответствия.

Вводное слово о защитных элементах

Электрические цепи на Приоре нуждаются в защите, функции которых выполняют предохранители. Эти элементы оснащены плавкими вставками. Они рассчитаны на максимальный показатель силы тока, который для каждого предохранителя различный. Размещаются эти защитные элементы в специальном блоке с левой стороны от водителя, внизу панели приборов. Предохранитель печки Приора, равно как и другие защитные элементы, имеет штырьковую форму, внутри которой имеется плавкая вставка. Именно эта вставка имеет свойство перегорать в тот момент, когда сила тока превышает допустимое значение.

В структуре электромонтажной схемы присутствуют ещё одни защитные элементы: реле. Они устанавливаются на самых мощных потребителях тока. К ним относится нагревательная система на заднем стекле, мотор вентилятора отопителя, охлаждающий вентилятор двигателя, автомобильный сигнал. Такие защитные детали также размещаются в общем блоке. Реле отопителя Приора необходимы для снижения токовой нагрузки, которая оказывается на контакты переключателей. С такой системой защиты контактные пары не перегорают.

В случае возникновения неисправностей с отопителем, необходимо обращать внимание на реле также

Теперь, когда мы выяснили где находится предохранитель печки Приора, можно идти дальше и знакомиться с другими аспектами замены этого важного элемента

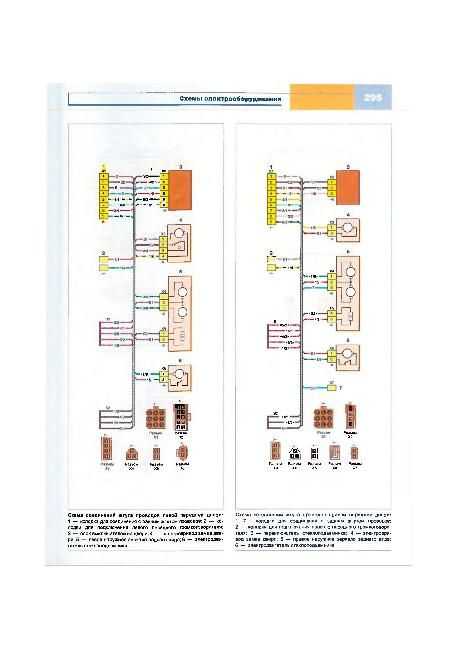

Разбираемся в схеме

Перед тем как начать диагностику неисправности стеклоподъемника, сначала необходимо ознакомиться с особенностями электрической схемы автомобиля. Если вы сможете ее освоить, особых проблем с постановкой диагноза не будет. Для этого вам придется найти руководство по эксплуатации автомобиля, там есть отдельные электросхемы для водительской, пассажирской и задних дверей. Для диагностики неисправности вам нужно будет знать особенности расположения и подключения следующих элементов:

  • блок управления;
  • центральный замок;
  • поворотники;
  • зеркала;
  • колодки к заднему жгуту проводов, а также к динамику;
  • двигатель стеклоподъемника.

Все описанные элементы обозначены в базовой схеме. Зачем все это нужно? Чтобы вы не перепутали подключения и не допустили неразберихи с электроникой автомобиля. Иногда бывают ситуации, при которых, например, неопытный автолюбитель подключает правый стеклоподъемник на левую сторону и наоборот.

Реле стартера приора где находится фото

Если при переводе ключа в замке зажигания в положение «II» стартер не работает — возможна неисправность как самого стартера, так и цепи его включения. Для проверки выключаем зажигание и отсоединяем колодку провода от вывода обмоток тягового реле стартера.

Стержнем отвертки перемыкаем вывод тягового реле и наконечник провода, соединенного с «плюсовым» выводом аккумуляторной батареи. Если при этом коленчатый вал будет проворачиваться, то стартер исправен, а причиной неисправности является нарушение в его цепи включения. В противном случае неисправен стартер или его тяговое реле. Если нет возможности устранить неисправность в цепи включения исправного стартера, то при необходимости таким образом (включив зажигание и замыкая выводы), можно пустить двигатель и доехать до места ремонта. Неисправность в цепи включения стартера может быть вызвана повреждением: реле стартера, силовой цепи или цепи управления реле, контактной группы замка зажигания. Для поиска неисправности в цепи включения стартера…

Размещение предохранителей

Прежде всего, необходимо знать, что на автомобиле Лада Приора присутствуют два монтажных блока, снабженные предохранителями, защищающими электрические цепи автомобиля. Один из них размещен в подкапотном пространстве, возле аккумулятора. Второй – по традиции производителя в салоне, на левой части панели приборов, внизу. Монтажный короб закрывается защитной крышкой.

Рекомендуем: Эффективные меры по устранению проблем плохой работы печки на ВАЗ-2114

Кроме того, в автомобиле установлены дополнительные предохранители, находящиеся в тоннеле пола. Плавкие предохранители, расположенные в подкапотном пространстве, защищают:

  1. F1 – предохранитель темно-зеленого цвета, (30 А), защищает блок управления и контроля двигателя.
  2. F2 и F3 – детали синего цвета (60 А), являются общими предохранителями, защищающими все цепи, подключенные к внутрисалонным предохранителям.
  3. F4 – плавкий элемент красного цвета, на 50 А, оберегает электроусилитель руля.
  4. F6 – синего цвета, рассчитан на 60 А, защищает силовую цепь генератора.

Как можно видеть, предохранители, расположенные в подкапотном блоке, рассчитаны на большие токи и призваны защищать важнейшие узлы и агрегаты автомобиля. Перегорание некоторых из них сделает невозможным запуск двигателя, а также полный или частичный отказ электрооборудования.

В монтажном блоке плавких предохранителей, расположенном в салоне, также установлены реле, включающие мощную нагрузку некоторых цепей. Вариант такого размещения способствует более быстрому поиску и устранению неисправностей, связанных с невозможностью коммутировать ту или иную цепь.

Во внутрисалонном блоке расположение предохранителей следующее:

  1. F1 – Электрический вентилятор обдува радиатора (25 А).
  2. F2 – Нагревательный элемент, установленный на заднем стекле (25 А).
  3. F3 – Правая фара (свет дальний) (10 А).
  4. F4 – Левая фара (свет дальний) (10 А).
  5. F5 – Сигнал (10 А).
  6. F6 – Левая фара (свет ближний) (7,5 А).
  7. F7 – Правая фара (свет ближний) (7,5 А).
  8. F8 – Сигнал «аварийные огни» (10 А).
  9. F9 – Мотор вентилятора печки (25 А).
  10. F10 – Приборная доска, внутрисалонный свет, задний стоп-сигнал (7,5 А).
  11. F11 – «Дворники», нагрев стекла заднего (20 А).
  12. F12 – 15-я клемма (вывод) приборной панели.
  13. F13 – Предохранитель прикуривателя (15 А).
  14. F14, F15 – Габаритное освещение левого/правого борта соответственно (оба 5 А).
  15. F16 – 15-я клемма (вывод) контроля АБC (10 А).
  16. F17, F18 – Противотуманные фонари левая/правая сторона соответственно (10 А).
  17. F19 – Обогрев сидений (15 А).
  18. F20 – Питание иммобилайзера (5 А).
  19. F21 – Противотуманный фонарь задний (7,5 А).
  20. F22-F30, F32 – Резерв (для возможности расширения).
  21. F31 (иногда F27) – Блок питания электропакета (30 А).

По этому перечню легко определить, где, например, находится предохранитель прикуривателя Приора. Это место №13, плавкий элемент на 15 Ампер. При необходимости, заменять его нужно только деталью, рассчитанной на такой же ток.

Можно также заметить, что не указано, где находится предохранитель бензонасоса Приоры. В этом авто дополнительные предохранительные элементы, защищающие реле стартера, систему впрыска и цепь ЭБУ, установлены под правой панелью тоннеля. Удалив облицовку, вы получите вид на реле и плавкие элементы. Нужный предохранитель находится под номером F3 (15 A). F1 (15 А) отвечает за стартер, а F2 (7,5 А) – за работу ЭБУ. Как видите, все плавкие предохранители Лада Приора – штырькового типа, с цветовой маркировкой, соответствующей их мощности.

Предохранители в системе стеклоподъемников

Использование стеклоподъемников в автомобилях Приора зависит от электродвигателей, основная задача которых — поднимать и опускать стекла. В состав обычного стеклоподъемника входят: стекла, двигатели (или регуляторы), выключатели. Регуляторы и выключатели соединяются с помощью провода.

Соединение регуляторов разработано так, что поднимать и опускать стекла можно, используя главный блок выключателей, или использовать выключатели, расположенные на дверях. Каждая дверь оснащена отдельным мотором.

В каком направлении будет работать стартер (полярность), определяет выключатель, точнее, его положение. Чтобы контролировать электрический ток, идущий на двигатели стеклоподъемников, предусмотрено специальное реле.

Если стеклоподъемник не работает, это никак не отражается на всей системе, поскольку в ней находится дополнительный предохранитель, защищающий всю цепь отдельным автоматическим выключателем.

В главном блоке выключателей есть блокирующий выключатель, который может заблокировать все дверные выключатели при включении зажигания. Поэтому нужно всегда проверять, в каком состоянии этот выключатель в данный момент времени, если производится диагностика системы.

Устранение неисправностей электрических цепей

Знать, где находятся предохранители Лада Приора, мало. В случае неисправности нужно уметь найти причину поломки, устранить неисправность и заменить сгоревший плавкий элемент. Чтобы получить доступ к блоку предохранителей, отворачивают защелки, удерживающие крышку. Получив доступ, надо проверить исправность плавкого предохранителя, а также, если он перегорел, выяснить причину неисправности. При этом проверяют защищаемую им цепь, начиная от агрегата или узла и постепенно продвигаясь к источнику питания. Для проверки электрической цепи понадобится обычный мультиметр, или, в некоторых случаях, простая контрольная лампа.

Порядок обнаружения поломки или обрыва следующий: один щуп мультиметра или вывод контрольной лампы закрепляют на «массу» автомобиля. Включают зажигание и прикасаются к клемме проверяемого провода. При отсутствии напряжения смотрят точку входа проводника и производят замер в этом месте. Так, шаг за шагом, выявляют проблемный участок цепи. Далее делают вывод о причине неисправности. Обычно это неконтакт, обрыв проводника и поломка или перегорание детали.

Рекомендуем: Как выбрать летнюю резину? Советы по выбору летних покрышек

В монтажном блоке Приоры, там, где находится блок предохранителей, размещены и реле, через которые осуществляется коммутирование мощной нагрузки. Применение электромагнитных реле обусловлено необходимостью защиты контактов переключателей от подгорания при включении мощной нагрузки. Иногда причина неисправности заключается в залипании контактов реле или неисправности самой электромагнитной катушки. При такой поломке якорь реле не притягивается электромагнитом, соответственно контакты не замыкаются. Для устранения поломки необходимо заменить неисправные детали.

В случае необходимости сгоревший предохранитель можно заменить кусочком медной проволоки необходимого диаметра. Однако следует помнить, что это лишь временная мера, и при первой же возможности следует установить заводской элемент.

Схема электрических соединений системы зажигания автомобиля Лада-Приора

Участок схемы соединений системы искровой системы зажигания содержит графическую информацию о подаче тока на главные автоматизированные приборы и систему электронного управления двигателем автомобиля. От них напряжение распределяется на основные блоки, силовые установки, а также датчики контроля и ЭБУ.

№ контакта Расшифровка
1 Питание ЭБУ
2 Присоединение колодки жгута системы зажигания к жгуту приборной панели
3 Блок предохранителей
4 Измерительный прибор определения скорости движения
5 Датчик определения неровностей дорожного покрытия (расположен на опорной чаше амортизатора)
6 Индикатор аварийной контрольной лампы давления масла
7 Сенсор ДПДЗ
8 Сенсор ДТОЖ
9 Индикатор температуры охлаждающей жидкости
10 MAF-сенсор (ДМРВ)
11 Клапан холостого хода (КХХ)
12 Основное реле топливного насоса
13 Предохранитель цепи питания, отвечающий за бензонасос
14 Реле стартера
15 Предохранитель реле стартера (15А)
16 Плавкая вставка ЭБУ
17 Датчик положения коленчатого вала (ДПКВ)
18 Кислородный датчик
19 Датчик фазы распредвала
20 Датчик определения уровня детонации
21 Электромагнитный клапан продувки фильтра и улавливания паров
22 Лямбда-зонд
23 Питание модуля электронного зажигания
24 Подача напряжения на свечи зажигания
25 Питание топливного инжектора
26 Колодка жгута от катушки зажигания к жгуту ЭСУД
27 Колодка жгута от системы зажигания к жгуту проводов катушек зажигания
28 Разъем компьютера двигателя к системе впрыска
29 Колодка жгута системы впрыска к жгуту системы зажигания
А На клемму (+) АБ
В1, В2 Места крепления заземляющих проводов системы зажигания
С1 Место крепления заземляющего провода, идущего от катушек зажигания

Электрожгут системы зажигания, 2170-3724026.

Электрожгут катушек зажигания, 1118-3724148.

Электрожгут форсунок, 11186-3724036.

Выводы

У Приоры три монтажных блока с схемами расположения предохранителей и реле – основной и два дополнительных. Если схемы неизменны, то у основной она меняется в зависимости от того, речь идёт о стандартных или люксовых комплектациях. Знание расположения тех или иных элементов, их обозначений и номеров позволяет ускорить диагностику и решение проблем. Особенно, с учетом того, что некоторые важные реле разведены по разным блокам – как, например, бензонасоса и стартера.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.
