Приводы передних колес

Введение

Работы над легковым автомобилем, который должен был прийти на смену модели ВАЗ 2110, начались на заводе «АвтоВАЗ» в Тольятти в 2002 году. На Московском мотор-шоу 2003 года был представлен самый первый опытный образец. Серийное производство модели, получившей индекс по отечественной классификации 2170, а для рынка названной Priora (от лат. – «преобладающая, главенствующая»), началось в 2007 году. Новый автомобиль, по сути, представляет собой глубокую модернизацию модели ВАЗ 2110. Центральная часть кузова осталась почти не тронутой, но были изменены все прочие кузовные детали: заботясь об аэродинамике и технологичности нового автомобиля, конструкторы предусмотрели иную, нежели на «десятке», конструкцию капота – теперь он не заходит на крылья, кроме того, стыки заднего бампера — горизонтальные, а ломаные линии капота и крышки багажника придали дополнительную прочность кузову. Пластиковые фары с двухлинзовой системой освещения и электрокорректором превосходят по своим параметрам применявшиеся до этого на серийных ВАЗах. В общей сложности заявлено о более тысячи деталей, так или иначе изменивших свою конструкцию.

В 2008 году Lada Priora стала выпускаться также в исполнении хэтчбек (ВАЗ-2173), а в 2009 к уже существующим модификациям добавились купе (ВАЗ-2172) и универсал (ВАЗ-2171).

Отдельного внимания заслуживает интерьер Lada Priora, спроектированный итальянской дизайн-студией Carcerano. Уровень эргономики соответствует мировым стандартам, а для отделки применены современные материалы. На подлокотнике водительской двери размещены исключающие случайное нажатие переключатели управления электростеклоподъемниками, джойстик регулировки положения наружных зеркал, а также кнопки центрального замка. Впервые на автомобилях ВАЗ между передними сиденьями расположен подлокотник с двумя нишами для мелких предметов. Комбинация приборов легко читается, на расположенном по центру дисплее отображаются показания электронного одометра, средний и мгновенный расход топлива, время, средняя скорость и т. д. Все органы управления находятся на своем месте и не отвлекают водителя от процесса вождения. Центральная консоль адаптирована к установке аудиосистемы форматов DIN, 2DIN. Багажное отделение объемом 430 л открывается либо из салона, либо с помощью кнопки на брелоке сигнализации.

Знакомый по ВАЗ-21104 1.6-литровый 16-клапанный двигатель мощностью 98 лошадиных сил агрегатируется пятиступенчатой механической коробкой передач, в которую устанавливаются закрытые подшипники с увеличенным сроком службы. Тщательно подобранные характеристики передней и задней подвески позволяют достичь высоких показателей управляемости и устойчивости. Максимальная скорость Lada Priora с водителем и одним пассажиром составляет 183 км/ч, а время разгона от 0 до 100 км/ч – 11.5 секунд. По нормам токсичности двигатель соответствует стандарту Евро 3.

В базовую комплектацию Priora (версия «Норма») входят подушка безопасности водителя, электроусилитель рулевого управления, центральный замок с дистанционным управлением, регулируемая по высоте рулевая колонка, электростеклоподъемники передних дверей, иммобилайзер, бортовой компьютер, подголовники и подлокотник заднего сиденья, корректор фар. Все автомобили семейства оснащаются атермальными стеклами и подогревом заднего стекла. В версию «Люкс» дополнительно входят системы ABS и EBD, кондиционер, электростеклоподъемники всех дверей, подушка безопасности для переднего пассажира, ремни безопасности с преднатяжителями, передние противотуманные фары, литые диски, датчики парктроника, а также наружные зеркала заднего вида с электроподогревом.

Более половины кузовных деталей Lada Priora изготавливаются из оцинкованного металла или из низколегированных сталей. Наиболее подверженные коррозии детали (колесные арки, пороги, элементы пола кузова) изготовлены из стали с двусторонним горячецинковым покрытием. Всё это, в сочетании с современными методами антикоррозийной обработки кузова и окраски, обеспечивает гарантированную стойкость к сквозной коррозии в течение 6 лет.

В данном руководстве приведены инструкции по ремонту и эксплуатации всех модификаций ВАЗ-2170/2171/2172/2173 Lada Priora, выпускаемых с 2007 года.

ВАЗ-2170/2171/2172/2173 Lada Priora
1.6i Объем двигателя: 1596 cм3	Дверей: 4/3/5 Коробка передач: механическая	Топливо: бензин АИ-95 Емкость топливного бака: 43 л Расход (город/шоссе): 9.8/5.6 л/100 км

Примечание:

Данные по расходу топлива приведены для справки и имеют усредненный характер для автомобилей с кузовами различных типов.

Описание конструкции приводов передних колесЛада Приора

Приводы колес с шарнирами равных угловых скоростей (ШРУСами) служат для передачи крутящего момента от главной передачи к ведущим колесам при различных углах поворота колес и ходах подвески. На автомобиле применены шариковые шарниры.

Привод переднего колеса:

1 — стопорное кольцо корпуса внутреннего шарнира;

2 — защитное кольцо сальника привода;

3 — корпус внутреннего шарнира;

4 — большой хомут;

5 — защитный чехол;

6 — малый хомут;

7 — вал;

8 — корпус наружного шарнира;

9 — защитное кольцо подшипника ступицы;

10 — фиксатор внутреннего шарнира;

11 — упорное кольцо;

12 — сепаратор;

13 — шарик;

14 — обойма;

15 — стопорное кольцо

Привод колеса состоит из внутреннего и наружного шарниров равных угловых скоростей, соединенных между собой валом. Вал левого привода изготовлен из стального прутка, вал правого — из трубы. На концах вала выполнены шлицы, на которых установлены ШРУСы. Шарнир состоит из корпуса, сепаратора, обоймы и шести шариков, которые размещены в профилированных канавках корпуса и обоймы. В корпусе и обойме наружного шарнира канавки выполнены по радиусу, что обеспечивает угол поворота корпуса относительно обоймы до 42°. В корпусе и обойме внутреннего шарнира канавки прямые, что позволяет корпусу шарнира перемещаться относительно обоймы в продольном направлении, удлиняя или укорачивая привод (компенсируя взаимное перемещение подвески и силового агрегата). Перемещение корпуса внутреннего шарнира ограничено фиксатором, установленным в корпусе шарнира.

Приводы правого «А» и левого «В» колес:

1 — корпус внутреннего шарнира;

2 — большой хомут крепления чехла;

3 — защитный чехол внутреннего шарнира;

4 — малый хомут крепления чехла;

5 — вал привода правого колеса;

6 — защитный чехол наружного шарнира;

7 — корпус наружного шарнира;

8 — вал привода левого колеса

Обойма шарнира установлена на шлицах вала и зафиксирована от продольного перемещения упорным и стопорным кольцами. Корпус шарнира имеет шлицевой хвостовик. На конце хвостовика корпуса наружного шарнира нарезана резьба, а на конце хвостовика корпуса внутреннего шарнира проточена канавка, в которой установлено стопорное кольцо. Шлицевой хвостовик корпуса наружного шарнира вставляется в ступицу переднего колеса и крепится гайкой подшипника. Шлицевой хвостовик корпуса внутреннего шарнира вставляется в шестерню привода, установленную в коробке передач и фиксируется в ней стопорным кольцом.

Детали шарниров изготовлены с высокой точностью. Внутренняя поверхность корпуса шарнира закалена ТВЧ. В шарнир устанавливаются шарики одной сортировочной группы. При сборке шарнира шарики подбираются к каждому шарниру индивидуально, поэтому отремонтировать шарнир заменой деталей в условиях гаража или СТО невозможно. Изношенный шарнир заменяют только в сборе.

В наружный шарнир перед сборкой закладывается 40 г, во внутренний — 80 г смазки ШРУС-4.

Герметичность шарнира — непременное условие его надежной работы — обеспечивается резиновыми защитными чехлами. Чехол шарнира надет на корпус шарнира и вал привода и закреплен хомутами. При замене чехла хомуты его крепления также следует заменить новыми. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.

Пополнение или замена смазки, а также какое-либо другое обслуживание приводов колес в процессе эксплуатации автомобиля не требуется. Владельцу автомобиля необходимо лишь следить за состоянием защитных чехлов шарниров и хомутов их крепления. Поврежденный чехол необходимо заменить как можно быстрее, так как попадание грязи в смазку вызывает быстрый износ деталей шарнира и выход его из строя.

Видео по теме «Lada Priora. Приводы передних колес»

Замена наружного и внутреннего ШРУСа привода на ВАЗ 2110, 2112, Калина, Гранта, Приора, 2109, 2114

снятие и замена привода передних колес лада приора

Как снять приводы передних колес. ВАЗ 2110, 2111 2112.

Когда требуется замена?

Шарнирные механизмы автомобиля Лада Приора, передающие вращение от двигателя на передние колеса, считаются довольно надежными и в некоторых случаях проходят 100-150 тыс. км. Менять гранаты следует в таких случаях:

пробег автомобиля составляет более 100 тыс. км;
детали узла пришли в негодность, о чем свидетельствуют хрустящие звуки при повороте передних колес.

Первый тип замены — профилактический. Рекомендуется автомобилистам, для которых машина — инструмент заработка денег, долженствующий постоянно находиться в боевой готовности и служить безотказно. Замена из-за износа — более распространенный вариант, его практикует большинство владельцев Приоры.

Чтобы менять дорогостоящие детали ШРУСов как можно реже, важно вовремя обнаруживать порванные пыльники, через которые в механизм попадает грязь и пыль. Гранаты отремонтировать невозможно, их нужно только менять

Куда проще и дешевле заменить дырявые пыльники, чтобы узел прослужил как можно дольше.

Как снять внутреннюю гранату приора

При повороте слышен характерный хруст? Пора менять шарнир(-ы) равных угловых скоростей (ШРУСы, они же «гранаты»).

При выполнении какого-либо ТО или во время ремонтных работ элементов ходовой части, рулевого, а так же при обычном осмотре были обнаружены трещины на пыльнике наружного ШРУСа (шарнир равных угловых скоростей, в быту – «граната»). После трещин, обычно пыльник прорывается и в корпус ШРУСа попадает пыль и грязь, а это прямая дорога к замене шарнира в сборе, что дорого и не обосновано. Поэтому, во избежание данного обстоятельства, необходимо вовремя заменять пыльник(-ки).

Для выполнения данной операции потребуются следующие инструменты: ключ на 17 мм, ключ на 30 мм, монтировка и баллонный ключ.

Для наглядности, а также для упрощения, замену пыльника выполняем на снятом приводном вале. Для этого:

1. Устанавливаем под задние колеса противооткатные упоры, затягиваем рычаг стояночного тормоза. Срываем болты крепления колеса, поднимаем домкратом нужную сторону и подставляем под автомобиль специальную опорную стойку. Отворачиваем окончательно болты крепления и снимаем колесо.

Как выполняется замена гранаты на автомобиле Лада Приора?

По рекомендации производителя, замена гранаты на Приоре означает установку нового привода передних колес в сборе — 2 ШРУСа и полуось с каждой стороны. Так как новый узел стоит немалых денег, то вместе с работой выходит слишком большая сумма. Поэтому на практике меняют только изношенную часть данного узла — наружную либо внутреннюю гранату, а то и обе сразу. Если же знать, как поменять эти детали самостоятельно, то можно значительно сэкономить на услугах автосервиса.

Часто задаваемые вопросы

Наша служба поддержки выполняет поиск полезной информации по изделиям и отвечает на часто задаваемые вопросы. Если вы заметили неточность в наших часто задаваемых вопросах, сообщите нам об этом с помощью нашей контактной формы.

В моей машине есть цепь ГРМ. С каким интервалом ее нужно менять? Проверенный
При нормальной эксплуатации цепь ГРМ должна прослужить весь срок службы автомобиля и не нуждается в замене.Это было полезно (1445)

Когда следует отключать подушку безопасности сбоку от пассажирского сиденья? Проверенный
При движении с ребенком в автокресле на пассажирском сиденье необходимо выключить подушку безопасности с этой стороны. Это также рекомендуется для детей до 12 лет, которые размещаются на пассажирском сиденье. Это необходимо для предотвращения травм в случае аварии.Это было полезно (324)

Почему я не могу открыть одну или несколько дверей изнутри? Проверенный
Вероятно, в машине активирован детский замок. Обычно его можно разблокировать с помощью механизма в двери.Это было полезно (293)

Как часто следует менять масло? Проверенный
Практически для каждого автомобиля есть свои точные рекомендации, однако в целом масло разумно менять каждые 10 000–15 000 км пробега или один раз в год. Загрязненное масло может со временем серьезно повредить двигатель.Это было полезно (228)

Приведет ли более низкое давление в шинах к большему сцеплению с дорожным покрытием при езде по снегу? Проверенный
Нет, несмотря на то что при снижении давления пятно контакта шин с дорогой увеличивается, автомобиль становится менее устойчивым. Садитесь за руль, только если в шинах правильное давление!Это было полезно (132)

Ключи от машины больше не будут открывать машину на расстоянии, почему? Проверенный
Автомобильные ключи, которые можно разблокировать на расстоянии, обычно работают от аккумулятора. Когда он закончится, ключ перестанет работать. Замените аккумулятор и попробуйте еще раз.Это было полезно (112)

Я залил в машину не то топливо, что мне делать? Проверенный
Не садитесь за руль! Неважно, заливаете ли вы дизельное топливо в автомобиль с бензиновым двигателем или бензин в автомобиль с дизельным двигателем. В обоих случаях это может привести к повреждению машины и / или других частей автомобиля

Обратитесь в службу технической поддержки на дорогах.Это было полезно (100)

Как часто нужно менять щетки дворников? Проверенный
Желательно заменять щетки стеклоочистителя не реже одного раза в год. Признаками необходимости замены лезвий являются полосы, дымка, шум или отслоение резины.Это было полезно (52)

Где я могу найти VIN-номер моей машины? Проверенный
Это может варьироваться в зависимости от марки и модели, но на многих автомобилях номер VIN можно найти на дверном косяке, под капотом или на металлическом полу переднего сиденья.Это было полезно (38)

Сколько миль в одном километре? Проверенный
1 километр равен 0,621 мили. 10 километров равны 6,21 мили. 1 миля равна 1,609 километра. 10 миль равны 16,09 километра.Это было полезно (36)

Могу ли я использовать дворники, когда на лобовом стекле обледенел? Проверенный
Нет, это не рекомендуется. Лед острый и может повредить резину на щетках стеклоочистителя.Это было полезно (34)

Какой номер VIN? Проверенный
VIN означает идентификационный номер автомобиля и является уникальным номером, который есть у каждого автомобиля. Это делает автомобиль не идентифицируемым, например, после аварии или в случае отзыва. Это также позволяет идентифицировать автомобиль в случае отсутствия номерных знаков.Это было полезно (34)

Замена переднего внутреннего ШРУСа

Решив выполнить замену переднего внутреннего ШРУСа, запаситесь следующими инструментами и запчастями:

новым передним ШРУСом, в том числе хомутом и смазкой;
набором стандартных инструментов (домкратом, монтировкой, плоскогубцами, отвертками, ключами и пр.).

Для замены переднего внутреннего ШРУСа необходимо поставить автомобиль на смотровую яму или подъемник, поскольку шарнир расположен в нижней части авто, и только в этом случае можно получить доступ к узлу. Работы по замене элемента производятся в следующей последовательности:

автомобиль фиксируется при помощи ручного тормоза и переключения коробки на четвертую передачу;
под задними колесами размещаются противооткатные клинья;
после этого демонтируется защитный колпак агрегата и откручивается гайка ступицы;
затем откручиваются болты, при помощи которых крепится колесо автомобиля;
колесо, на котором требуется замена переднего внутреннего ШРУСа, вывешивается при помощи домкрата;
после демонтажа шести болтов шарнир будет держаться за счет фланца;
откручиваются два болта, при помощи которых крепится нижняя опора кулака;
руль выкручивается до упора, что приводит к выпадению шарнира;
производится замена и монтаж нового переднего узла.

Снятие и замену переднего внутреннего ШРУСа можно выполнять отдельно, но можно и одновременно с внешним. Воспользовавшись приведенным выше алгоритмом действий, легко заменить внутренний шарнир. Однако при замене нового трипоидного ШРУСа можно столкнуться с некоторыми сложностями, касающимися установки трехлучевой вилки. Иногда ролики, расположенные на ней, не попадают в направляющие канавки внутри корпуса. Для решения этой проблемы необходимо несколько раз провернуть приводной вал.

Не забудьте о снятой со старого ШРУСа пластиковой заглушке, которую необходимо установить на новый, заполненный смазкой передний внутренний узел. Также может возникнуть необходимость в замене пыльника внутреннего шарнира. Для удобства работайте с конца вала, ближе расположенного к трансмиссии. Снимите внутренний пыльник, стопорящее кольцо, саму деталь. Для замены пыльника переднего шарнира не потребуются значительные усилия или время.

Работа по замене переднего внутреннего ШРУСа занимает порядка 40 минут. Однако новичкам, не имеющим слесарных навыков, проще отправиться в сервис, где опытные специалисты выполнят всю работу за вполне приемлемую стоимость.

И еще одно. При замене шарнира стоит установить и новый пыльник – тем более что это не потребует дополнительных серьезных временных или финансовых затрат.

Подготовка к работе

Для проведения замены гранат необходим автомобильный подъемник или смотровая канава, поскольку часть работ по разборке производится снизу. Потребуется следующий инструментарий и приспособления:

стандартный набор накидных головок с воротком;
монтировка;
ключи рожковые;
инструмент слесарный, куда входят отвертки, молоток и пассатижи;
приспособление, помогающее выпрессовать шаровой палец рулевой тяги из гнезда в стойке.

Если съемника для рулевой тяги у вас нет, то его нетрудно найти у знакомых автолюбителей либо просто купить, он стоит недорого. Это стальной цилиндр с прорезью и дном, куда вкручен выдавливающий болт. Для проведения замены на смотровой яме также понадобится домкрат с колесным ключом, чтобы поднимать автомобиль. Для полной разборки узла желательно иметь тиски и приобрести густую смазку «ШРУС-4».

Подготовка к работе

стандартный набор накидных головок с воротком;
монтировка;
ключи рожковые;
инструмент слесарный, куда входят отвертки, молоток и пассатижи;
приспособление, помогающее выпрессовать шаровой палец рулевой тяги из гнезда в стойке.

Замена внешнего ШРУСа

Опытный владелец авто, обладающий практичными навыками, не встретит проблем, взявшись за замену наружного ШРУСа. Список необходимых для осуществления «операции» инструментов уже представлен выше. Кроме инструментов и расходных материалов стоит сделать еще кое-что. Перед снятием колеса, слейте немного масла с КПП – так будет удобнее работать. Также понадобится монтировка – она послужит рычагом при изъятии приводного вала.

Предположим, что неполадка возникла справа. Замена правого ШРУСа начинается со снятия колеса. Вывинчиваем гайку ступицы, убираем тормозной диск, суппорт, шаровую опору и рулевой наконечник. Берем монтировку или лом, убираем зашлицованный приводной вал. Легкими ударами молотка (пригодится подкладка, например деревянный брусок) выбиваем наружный шарнир. Далее выполняем такие действия:

Необходимо снять ступичную гайку и сорвать болты крепления колеса. Под задние колеса ставим упоры.
Домкратом приподнимаем автомобиль, вывешиваем и затем снимаем колесо.
Болты, скрепляющие поворотный кулак с шаровой, убираем.
Поворачиваем руль до конца. Оттянув поворотный кулак, вытаскиваем наружную половину ступицы вместе со старым ШРУСом. Если граната не поддается – легонько бьем молотком.
Старый пыльник и хомуты снимаем и отправляем в мусор.
Снимаем ШРУС ударами молотка, вращая его по полуоси.
Закрепляем в ступице установленные новые шарниры вместе с пыльником.

Замена левого ШРУСа осуществляется так же. В процессе возвращения деталей на место, делать вышеописанные процедуры следует в обратном порядке. Сбивая молотком ШРУС, бейте четко – некоторые модели оснащены кольцом АБС, которое не любит сильных ударов по нему. Не забудьте долить масло для КПП. Устанавливая колеса обратно, будьте предельно аккуратны, дабы избежать развала.

Замена ШРУСа на Ладу Приора своими руками видеоинструкция

Самостоятельная замена ШРУСа на Ладу Приора выполняется в следующем порядке:

Пока с автомобиля не сняты колеса, ослабляем ступичную гайку. Для этого снимаем с не пылезащитную заглушку и с помощью ключа ослабляем саму гайку и болты колеса.
Установив упоры под задние колеса, ставим Приору на домкрат и снимаем переднее колесо, шарниры которого требуют замены.
Теперь скручиваем ступичную гайку и, поддев отверткой шайбу под гайкой, удаляем ее.
Освобождаем стойку колеса от сцепления с рулевым наконечником. Для этого откручиваем гайку, фиксирующую шаровой палец рулевого наконечника и впрессовываем его с помощью съемника из поворотного кулака стойки.
Откручиваем снизу, за ступицей, два болта, фиксирующих шаровую опору на рычаге передней подвески автомобиля.

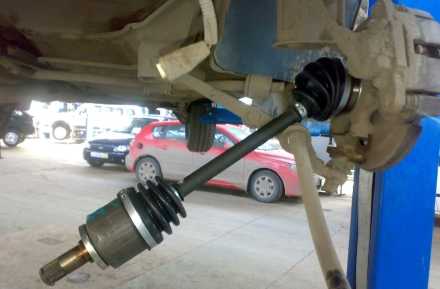

Сдергиваем освободившийся тормозной диск с суппортом и стойкой со шлицев шарнира скоростей и отводим их в сторону.
По инструкции для снятия внутреннего и (или) наружного ШРУСа нужно отсоединить привод колеса от коробки передач автомобиля. Но можно сбить внешний шарнир не делая этого. Если же в замене нуждаются оба ШРУСа, то отсоединяем привод колеса с шарнирами скоростей от коробки. Предварительно под место их соединения нужно подставить небольшую емкость для сбора капающего масла.
Из ямы, с помощью зубила, монтировки и молотка сдергиваем со шлицов внутренний ШРУС. Вынимаем освободившийся привод с шарнирами скоростей и зажимаем его в тиски.
Теперь снимаем с него напрессованные шарниры. Порядок съема переднего и заднего ШРУСа одинаков.
Для этого снимаем хомуты с пыльников (сальников) и выворачиваем (или сдвигаем) их в сторону. Если вы планируете заменить эти части, то можно разрезать резину пыльника (сальника).
С наружного шарнира спрессовываем перфорированное кольцо (если автомобиль имеет абс). Освободившийся ШРУС, удерживая рукой, сбиваем молотком со шлицов, ударяя по обойме детали.
Перед установкой нового шарнира, набиваем их смазкой. Рекомендуется использовать для этого состав «ШРУС-4». По инструкции к ремонту автомобиля этой модели, внутри наружного шарнира скоростей должно быть не меньше 40 см3 смазки, а во внутреннем – 80 см3.
Устанавливаем на привод пыльник.
Теперь ставим сам шарнир на шлицы привода и забиваем его на место с помощью пробойника или деревянного бруска. Надев пыльник на шарнир, фиксируем его с помощью двух хомутов. Устанавливаем (если нужно) кольцо АБС.
После замены обоих шарниров скоростей устанавливаем привод колеса в коробку передач, проворачивая его по оси до щелчка (это свидетельствует о совпадении шлицов). Забиваем привод до конца с помощью пробойника, ударяя по оси внешнего ШРУСа пробойником или молотком через деревянный брусок. Спустившись в яму, проверяем правильность установки привода и отсутствия течи масла из-под внутреннего ШРУСа.
Установив ступицу на шарнир, наживляем ступичную гайку с шайбой, Закручиваем два болта шаровой опоры. Устанавливаем и фиксируем гайкой палец рулевой опоры переднего колеса.
Устанавливаем снятое колесо, закручиваем с нужным моментом ступичную гайку и болты, крепящие колеса.

Такая инструкция по замене ШРУСов привода подходит для всех переднеприводных моделей ВАЗ – 2110-2112, Калина, Гранта – и применима как для правого, так и левого колеса.

Отличия могут заключаться только в артикулах применяемых запасных частей.
