Схема включения очистителя и омывателя ветрового стекла ваз 2105 жигули

Замена

Если старый моторчик вышел из строя, нет смысла пытаться его как-то отремонтировать. Чтобы купить новую деталь, придется потратить совсем немного денег. Да и процедура замены на большинстве автомобилей предельно простая.

Опишу основные этапы работ, связанных с заменой этого элементы системы стеклоочистки любой машины.

Отключение питания автомобиля. Мера безопасности, без которой дальнейшие работы не имеют смысла. Обязательно снимите минусовую клемму с авто

Это просто, но важно. Иначе вы не просто рискуете спалить проводку, но и сами получить неприятный удар электричеством.
Поиск моторчика. Все начинается с необходимости определить, где находится ваш мотор стеклоочистителя

Это зависит от вашего автомобиля. На некоторых машинах достаточно поднять капот, и вы сразу же увидите бачок омывателя. Сам моторчик находится на бачке (частично внутри) стеклоочистителя, в который заливается жидкость. Видите бачок? Если да, то вам повезло. Если нет, тогда его придется искать, снимая элементы подкапотного пространства. На некоторых моделях автомобилей бачок прячут так, что приходится демонтировать защиту крыльев.

Все начинается с необходимости определить, где находится ваш мотор стеклоочистителя. Это зависит от вашего автомобиля. На некоторых машинах достаточно поднять капот, и вы сразу же увидите бачок омывателя. Сам моторчик находится на бачке (частично внутри) стеклоочистителя, в который заливается жидкость. Видите бачок? Если да, то вам повезло. Если нет, тогда его придется искать, снимая элементы подкапотного пространства. На некоторых моделях автомобилей бачок прячут так, что приходится демонтировать защиту крыльев.

  • Отключите колодки с проводами от моторчика. Затем снимайте сам бачок.
  • Шланг и штуцер разъединяются между собой. Не забудьте слить жидкость. Залить новую не составит труда. Да и для профилактики это не помешает сделать.
  • С помощью отвертки выталкивается уплотнитель заборника из втулки. Это вам позволит полноценно снять движок стеклоомывателя.
  • Не забудьте при обратной сборке установить новую втулку. Она часто приводит к тому, что ломается сама помпа омывателя. Так что старая втулка отправляется на свалку.
  • Собирайте узел в обратной последовательности. Тут многие мастера расслабляются, поскольку считают работу сделанной. По факту же обратная сборка вызывает больше проблем, чем демонтаж. Совет от человека, который допускал аналогичные ошибки. То есть от меня. Не пытайтесь запоминать расположение деталей, если вы не уверены в возможностях своей памяти. На что-то отвлеклись, забыли, перепутали. Это бывает с каждым, и ничего страшного тут нет. Для правильной последовательности обратной сборки можно записывать, делать пометки или маркировать детали в порядке их демонтажа. Это упростит задачу все собрать так, как было раньше.

Инструкция ознакомительная, поскольку в зависимости от модели автомобиля процедура может отличаться. Обратитесь за помощью к руководству по эксплуатации вашей машины. Это лучшее наглядное пособие для самостоятельного ремонта.

Ничего сложного в этой работе нет. С ней легко справится даже тот автовладелец, который большинство проблем предпочитает решать с помощью автосервиса. Ремонт обходится в несколько сотен рублей и занимает максимум несколько часов.

Омыватель лобового стекла работает плохо

“Плохо” – это значит, что насос гудит, но жидкость почти не долетает до стекла или брызжет в разные стороны. Причины:

  • засорены форсунки, трубки, фильтр, обратный клапан
  • трубки могли соскочить с форсунок или соединителей
  • поломка штуцеров насоса, соединителей, форсунок

Поиск неисправности начните, отсоединив трубку, ведущую от насоса к форсункам. Если давление струи будет хорошим, то обследуйте форсунки и соединения трубок. В противном случае – “спускайтесь вниз”, т.е. к бачку, и проверьте состояние выходного штуцера насоса и трубки, а также включите омыватель и оцените на глаз его производительность. Если сломан штуцер, сопоставьте свои навыки и стоимость детали. Временами ремонт штуцера небесполезен и даёт неплохую экономию средств и времени – хотя иногда ждать заказанную запчасть приходится довольно долго.

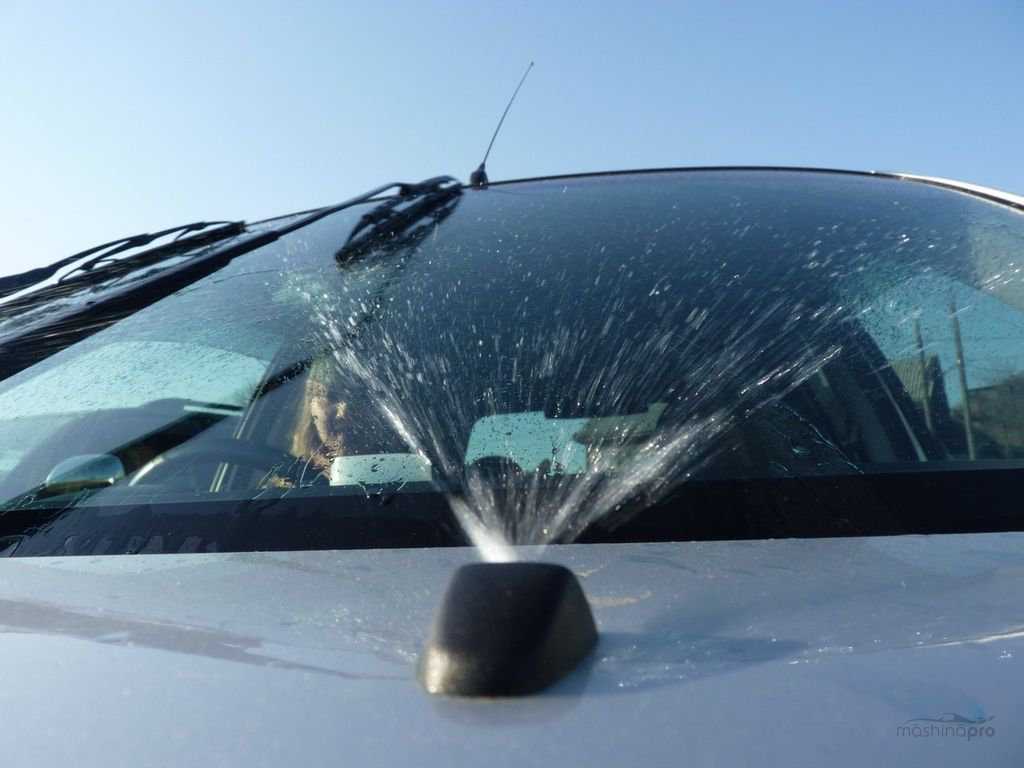

Форсунка омывателя лобового стекла

Коротко о том, как снять форсунки омывателя лобового стекла, чтобы их прочистить. Если предмет (соринка) больше диаметра жиклёра, то снаружи помеху можно затолкать вглубь, и она “вернётся”. Форсунки обычно фиксируются упругими защёлками, которые нужно сдавить. Удобно, когда форсунки установлены на капоте – защёлки можно сжать с внутренней стороны.

Поочерёдно поддевая форсунку с обеих сторон, вытащите её вместе с трубкой. Если не уверены, что получится, снимите накладку (“жабо”). Совсем необязательно снимать поводки “дворников” – достаточно отогнуть накладку.

Сняв форсунку, булавкой или чем-то подобным удалите засор и продуйте (промойте) форсунку в обратном направлении. Точно также можно прочистить и промыть веерные форсунки омывателя лобового стекла, только старайтесь удалить грязь из всех жиклёров. Можно их замочить в растворе мыла, а ещё лучше – кальцинированной соды. Если корпус форсунки разъёмный – разберите, но будьте осторожны – там может быть обратный клапан с шариком и пружинкой. Клапан удерживает воду в трубках, благодаря чему при включении омывателя жидкость сразу подаётся на стекло и “дворники” не скребут сухую грязь. Когда поставите форсунки на место, отрегулируйте булавкой направление струи, только не повредите отверстие.

Принцип работы стеклоочистителя

На автомобилях ВАЗ 2108, 2109, 2113, 2114 (кузов хэтчбек) установлен стеклоочиститель, и стеклоомыватель заднего стекла. На моделях ВАЗ 2199, 2115 (седан) очистителя заднего стекла нет.

«Дворники» лобового стекла, имеют несколько режимов работы, прерывистый (работа с паузой), низкая (первая) скорость, высокая (вторая) скорость, разовое троекратное очищение стекла, режим работы со стеклоомывателем. Задний очиститель работает только в одном положении и совместно со стеклоомывателем заднего стекла.

Типичные неисправности работы стеклоочистителя и методы их устранения:

К неисправностям стеклоочистителя относятся:

1) Полная неработоспособность системы (не работает ни один режим, не слышно работы электромотора):

  • проверить наличие напряжения в 12 вольт на клемме 6, в разъеме стеклоочистителя, массу 4, а также проверить все питающие схемы (предохранитель 4 и 5, переключатель, монтажный блок, замок зажигания и так далее);
  • проверить работоспособность переключателя режимов (наличие управляющего напряжения 12 В, на клеммах 1 и 2 разъема стеклоочистителя, при переключении режимов);
  • проверить работоспособность самого электромотора (требуется демонтаж и разбор);

2) Не работает прерывистый режим (все остальные работают);

основная причина, это неработающее реле «КЗ», на схеме, и переключатель режимов (легче всего проверить методом подмены, на заведомо исправное)

3) Щетки стеклоочистителя не останавливаются в положенном, нижнем положении, а останавливаются в любом месте (щетки могут выходить за рамки лобового стекла):

  • сломался (или выгорел) концевой выключатель в электромоторе (заменить не возможно, только мотор целиком, но можно попробовать исправить и починить выключатель);
  • неправильная регулировка положения дворников (выставить дворники по месту);
  • начал обходится вал привода механизма щеток (разбор и замена вышедших из строя деталей);

4) Слышен шум электромотора, но щетки не двигаются (щетки могут дергаться, на одном месте):

  • обошелся («слизало» шлицы) приводной вал привода механизма стеклоочистителя (заменить или исправить шлицевую часть электромотора);
  • раскрутилась гайка, крепящая шток механизма, к валу электромотора (затянуть гайку);

5) Нет срабатывания дворников, после включения стеклоомывателя:

  • скорее всего, вышел из строя подрулевой переключатель режимов (заменить на заведомо исправный);
  • возможно нарушение работы и исправности монтажного блока (измерить напряжение на клеммах 9 и 18);

6) Плохое качество очищения стекла.

  • щетки стеклоочистителя потеряли эластичность (заменить щетки на новые);
  • попадание масляных материалов на стекло (масло из выхлопной трубы впереди едущего автомобиля, воскование на мойке, загрязнение после полировки и так далее)

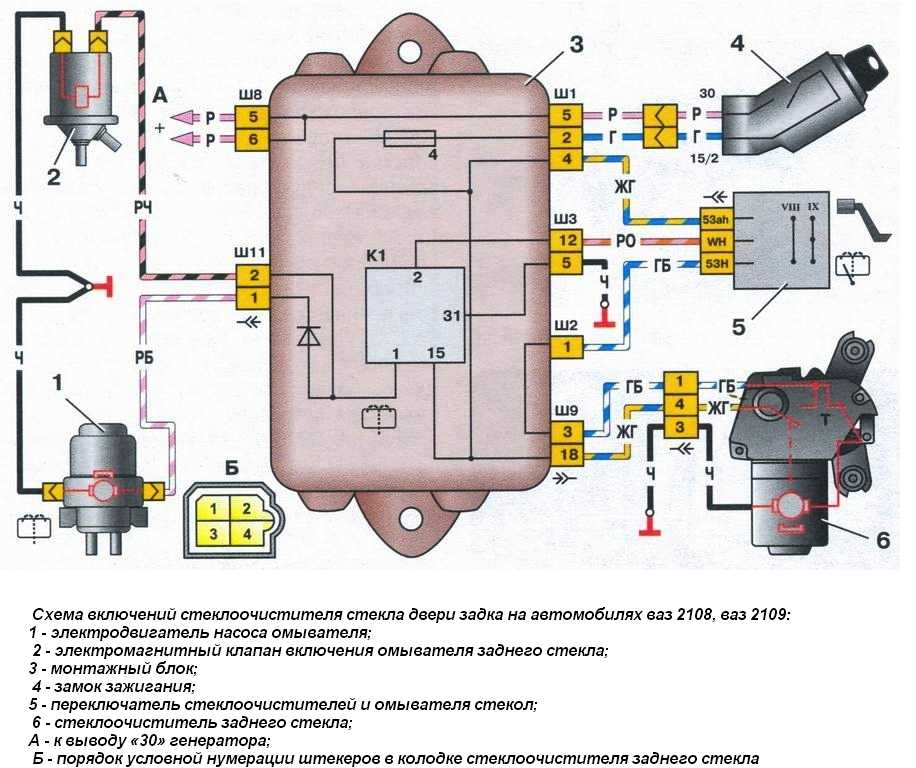

Поиск неисправностей и ремонта, заднего стеклоочистителя происходит по схожим принципам, (схема прилагается ниже), за исключением отсутствия в работе заднего стеклоочистителя режимов работы, и соответственно отсутствия некоторых деталей (реле, концевого выключателя в электродвигателе и так далее).

Электрическая часть стеклоочистителя лобового стекла:

Схема стеклоочистителя имеет несколько типов исполнения. При любой схеме исполнения стеклоочистители должны обеспечить очистку лобового стекла при любом количестве осадков. Привод автомобильных стеклоочистителей, как правило, имеют две скорости. Он должен обеспечить укладку щёток при выключении в крайнее положение, не мешающее обзору водителя.

На современных автомобилях привод стеклоочистителя имеет режим прерывистой работы. Он обеспечивается тепловым или электронным реле, включенным в цепь включения питания привода стеклоочистителя. Такой режим может быть как с постоянным промежутком времени, так и регулируемым. При прерывистой работе совершается один или два цикла прохода щёток по лобовому стеклу с перерывами 3 — 5 секунд. Кроме того на некоторых автомобилях, например ВАЗ классика, прерывистый режим выполняет функцию малой скорости привода стеклоочистителя.

На некоторых автомобилях импортного производства, место прерывистой работы используется плавная регулировка скорости, которая обеспечивается изменением напряжения на электродвигатель электронным блоком.

Устройство стеклоочистителя

Прежде чем отремонтировать неисправные дворники, требуется разобраться в их конструктивных особенностях. Основными составляющими элементами дворников являются:

  • Электрический моторчик.
  • Электрический насос омывателя.
  • Предохранители.
  • Реле управления.
  • Выключатель трехпозиционный, которым осуществляется регулирование скорости работы щеток.
  • Щетки.

Собственно вот на этом и основывается очищение лобового стекла от дождя, грязи и пыли в летнее время. Если не работают дворники ВАЗ 2107, значит, причину поломки необходимо искать в одном из перечисленных элементов. Каковы основные виды неисправностей, рассмотрим далее.

Возможные неисправности стеклоочистителя

Основными видами неисправностей можно назвать следующие причины:

  • вышел из строя переключатель, что бывает в частых случаях;
  • перегорел плавкий предохранитель, что могло произойти в результате перегрузки электромоторчика, попадании на него воды или перегрева проводки;
  • плохой контакт цепи или его отсутствие;
  • неисправность моторчика стеклоочистителя;
  • поломка реле стеклоочистителя ВАЗ 2107.

Если поломка заключается в перегорании предохранителя, то заменить его будет мало, необходимо также отыскать истинную причину таких последствий. Далее рассмотрим основные виды неисправностей дворников на ВАЗ-2107 с подробным описанием их устранений.

Перестали включаться дворники

Если не работают дворники на ВАЗ-2107 в двух положениях переключателя, то причина скрывается вероятнее всего в перегорании предохранителя. Этот элемент находится на блоке предохранителей и служит для защиты цепи от перегрузок и коротких замыканий.

Проверить предохранитель – это первое, с чего необходимо начинать ремонт. Для проверки следует воспользоваться тестером, или просто поменять его на заведомо исправный и такого же номинала. В редких случаях могут окислиться контакты предохранителя, которые необходимо почистить и установить на место.

Схема стеклоочистителя работа.

Нулевое положение.

Схема состоит из плавкого предохранителя F, трёхпозиционного переключателя SA, электродвигателя с постоянными магнитами М и концевого переключателя SQ. Нулевое положение переключателя SA соответствует выключенному состоянию стеклоочистителя автомобиля. Если переключатель перевести в это положение после рабочего то остановка электродвигателя произойдёт только после размыкания концевого переключателя SQ, которое происходит в момент нахождения щеток стеклоочистителя в крайнем положении.

Замыкание щётки электродвигателя, переключателем SQ, на массу приводит к динамическому торможению и резкой остановке электродвигателя, что препятствует проскакиванию момента отключения и повторной подачи питания на щётки электродвигателя через SQ, что приведёт к безостановочной работе электродвигателя.

Первое положение.

При переводе переключателя SA в первое положение питание от предохранителя F через контакты переключателя, будет поступать к щётке электродвигателя, и привод будет работать на низкой скорости.

Второе положение.

Если включить второе положение, то питание получит дополнительная щётка электродвигателя, смещённая относительно минусовой щётке, что приведёт к изменению магнитного потока якоря и увеличению скорости вращения.

Причины неисправности омывателя

В случае если не работает стеклоомыватель, выявить причину такой неисправности опытному водителю не составит труда, да и новичок после ознакомления с основными сбоями в очистительной системе сможет самостоятельно устранить их.

Механические неисправности

Самой главной причиной, как уже говорилось выше, может быть отсутствие омывающей жидкости, в этом случае нужно всего лишь долить её. Если же она имеется, но не брызгает в зимний период, то возможно она просто замёрзла. В этом случае решение проблемы производится одним из двух вариантов:

  • прогреванием мотора;
  • пригонкой машины в тёплый гараж.

После оттаивания жидкости система начнёт работать в обычном режиме, но лучше после этого слить воду с бачка и заменить «незамерзайкой».

Если вас интересует информация о том, как изготавливается незамерзайка своими руками, читайте материал нашего специалиста.

К другим значимым механическим причинам, по которым не брызгает омыватель лобового стекла, относятся следующие факторы.

  1. Засорение форсунок. Их выход может быть перекрыт различным мусором: ржавчиной, грязью или мелкими частичками. Чтобы проверить правильность догадки, нужно приостановить подачу рабочей жидкости к форсункам, если дело в них, то подача «незамерзайки» будет нормальной. Решение такой проблемы лежит в замене распылителей.
  2. Отсоединение шланга. Он может в процессе езды по ухабистым дорогам просто слететь, и тогда подача жидкости будет продолжаться, но форсунка омывателя фар и лобового стекла останется сухой. Иногда это случается в машинах, в которых соединительные штуцеры, располагаются на капоте, тогда при его закрытии происходит передавливание шлангов. В любом случае деформированную или оторванную трубку необходимо заменить и вернуть на место.

Электрические неисправности

После проверки уровня жидкости, чистоты форсунок и шланга, ведущего к ним, может выясниться, что всё это ни при чём, тогда дело в следующих причинах:

  1. Перегорание предохранителя. Нужно будет найти предохранительный блок и проверить вставку, её можно отыскать по прилагаемой схеме, которая обычно нанесена на крышке или в инструкции по эксплуатации авто. После проверки, если действительно причина в ней, тогда нужно заменить испорченную деталь
  2. Выход из строя моторчика. Чтобы установить точность догадки, следует подсоединить мультиметр к выводам моторчика и при включении омывателя проверить напряжение. Если показатель напряжения будет в норме, а моторчик остаётся в нерабочем режиме, тогда проблема заключена в нём. Установить какой моторчик вышел из строя можно путём исключения, переставив клеммы насоса с ветрового стекла на задний его аналог.
  3. Неисправность выключателя омывателя. Он обычно располагается на руле. Если после проверки напряжения, оно отсутствует, а замена моторчика новым агрегатом не помогла, тогда выходит, что не работает выключатель или реле омывателя лобового стекла. Точно диагностировать поломку сможет только опытный автоэлектрик.
  4. Окисление клемм насоса. Они могут в процессе работы не только окисляться, но и полностью отваливаться, из-за чего моторчик перестаёт качать жидкость, чтобы вернуть всё в рабочее состояние необходимо зачистить окислённые клеммы или заменить их новыми.

Осуществляем ремонт устройства

В ВАЗ-2107 переключатели находятся под рулем автомобиля. При подозрении на неисправность первым делом необходимо выяснить причину, по которой не работает та или иная функция.

Ремонтируем переключатель

Снимаем подрулевой переключатель на семерке. Сняв первое кольцо, затем рычаг фар, стопов и дворников мы добираемся до механизма при помощи которого автоматически отключаются повороты. Вынимаем его и здесь кроется причина всех бед: между язычками находится пружинка, которая обламывается и не разводит язычки в разные стороны. Необходимо провести замену пружины, можно использовать обычную пружинку из шариковой ручки. Далее начинаем сбор всех колец и рычагов в обратной последовательности. После окончания работы проверяем как работают рычаги и механизм отщелкивания поворотов. Для этого соединяем колодки и накладываем клеммы на аккумулятор, если все функции работают, то мы справились с ремонтом.

Также причина неисправности переключателя поворотов может быть в загрязнении или окислении контактов. Очистить грязные или окислившиеся контакты можно, для этого необходимо немного отогнуть «просевшие» пружинки и остальные доступные детали. Как правило, после проведения таких очистительных манипуляций удается восстановить работоспособность переключателя.

Видео по замене подрулевого переключателя

В зимнее время владельцы автомобиля ВАЗ 2107 частенько встречаются с такой проблемой, как поломка моторчика дворников/стеклоочистителей. Зачастую моторчик просто сгорает, происходит это в том случае, когда дворники просто прилипли к лобовому стеклу в минусовую температуру. На моторчик дворников ложится большая нагрузка и он просто выходит из строя. Сегодня мы расскажем как заменить мотор стеклоочистителей на ВАЗ 2107 своими руками.

– рожковый или накидной ключ на 22; – головка торцевая на 10; – небольшой удлинитель; – вороток или трещоточная рукоятка.

Стоит отметить, что совсем недавно мы рассматривали как новичку справиться с заменой термостата на ВАЗ 2107 своими руками в гаражных условиях. Инструкция детально изложена, поэтому от Вас требуется только необходимый инструмент и желание.

Замена моторчика дворников на ВАЗ 2107

1. Первым делом необходимо открутить гайки крепления рычагов дворников, как показано на приведенной ниже фотографии.

2. Затем отогнув рычаг, снять его с посадочного места.

3. Далее берем большой ключ на 22 и им откручиваем крепления трапеции с двух сторон, как правого, так и левого стеклоочистителя.

4. Затем снимаем пластиковые вставки.

5. Теперь необходимо снять уплотнительную резинку капота, которая показана ниже.

6. И отсоединив штекер питания от моторчика стеклоочистителя.

7. Вынуть его вместе с проводом из отверстия в кузове.

8. Далее приступаем к снятию моторчика, точнее откручиванию гаек его крепления, которые становятся хорошо доступны после того, как отгибаем защитный чехол.

9. Откручивать удобнее всего трещоточной рукояткой.

10. После этого надавливаем на выступы шлицов с обратной стороны, на которые садятся рычаги дворников, чтобы они провалились внутрь, и после небольших манипуляций с поворотами в разные стороны, трапеция в сборе с мотором должна без особого труда извлечься.

11. Окончательный результат процедуры снятия показана на картинке.

12. Если вы решили производить замену, то новая деталь вам обойдется в пределах 1600 рублей полностью в сборе, то есть и моторчик, и трапеция.

Автомобильные дворники и механизм, управляющий ими, являются простой, но важной частью любого автомобиля. Если по каким-либо причинам в работе устройства возникают перебои либо оно вовсе прекращает функционировать, то ухудшается обзорность, что может быть причиной ДТП

19.13. Очиститель и омыватель ветрового стекла

Очиститель ветрового стекла типа 2126-5205 состоит из моторедуктора с рычагами и поводков со щетками. Электродвигатель очистителя — двухскоростной, трехщеточный, с возбуждением от постоянных магнитов. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель ПР502А.

Частота вращения вала при напряжении питания 14 В, нагрузке 0,15 кгс·м и температуре окружающей среди (25±10)°С, мин-1: первая скорость вторая скорость 30-4055-70
Потребляемый в этих условиях ток. А, не более: на первой скорости на второй скорости 3,55

Очиститель имеет три режима работы, включаемые правым полру-левым переключателем. Прерывистый режим обеспечивается электронным реле типа 523.3747, установленным в монтажном блоке. Реле также включает малую скорость моторедуктора очистителя при включении омывателя ветрового стекла. Реле должно обеспечивать включение электродвигателя с частотой 14±4 цикла в минуту при частоте вращения вала моторедуктора не менее 20 мин-1 , температуре (20±5) °С и напряжении питания 14±0,2 В.

При работе очистителя на малой скорости в постоянном режиме напряжение питания подводится к диаметрально противоположным щеткам. При работе очистителя на максимальной скорости «плюс» питания подводится к щетке, расположенной сбоку.

Неисправный моторедуктор рекомендуется заменить новым.

Электрический насос омывателя ветрового стекла установлен на трубке, соединенной со штуцером полиэтиленового бачка. Бачок установлен в моторном отсеке слева. Форсунки омывателя расположены на капоте, гибкие соединительные шланги прикреплены скобками к усилителям капота.

Омыватель включается правым подрулевым переключателем. При этом питание подается на электродвигатель насоса и реле очистителя ветрового стекла, которое включает очиститель на малую скорость работы, если он был выключен или работал в прерывистом режиме.

При неисправности насоса его заменяют. Засорившиеся форсунки можно продуть в обратном направлении или прочистить леской.

Схема включения очистителя и омывателя ветрового стекла: 1 – электродвигатель очистителя ветрового стекла; 2 – электродвигатель омывателя ; 3 – монтажный блок; 4 – реле прерывистой работы очистителя; 5 – выключатель зажигания; 6 – подрулевой переключатель.

Перед снятием очистителя ветрового стекла отсоединяем провод «массы» от аккумуляторной батареи.

Приподняв пластиковый колпачок поводка, ключом «на 10» отворачиваем гайку крепления поводка стеклоочистителя.

Покачивая, снимаем поводок со шлицев вала.

Поддев отверткой, снимаем пластиковый защитный колпачок втулки рычага.

Ключом «на 24» отворачиваем гайку крепления втулки рычага к кузову.

Снимаем пластиковую и резиновую шайбы.

Аналогично освобождаем вторую втулку рычага.

Отсоединяем колодку жгута проводов моторедуктора стеклоочистителя.

Головкой «на 12» отворачиваем два болта крепления стеклоочистителя к кузову.

Перед снятием стеклоочистителя снимаем крышку монтажного блока (и вынимаем из монтажного блока старого образца реле указателей поворотов и аварийной сигнализации, а также реле стеклоочистителя).

Вынимаем очиститель из моторного отсека.

Ключом «на 13» отворачиваем гайку крепления кривошипа.

Поддев отверткой, сдвигаем рычаг кривошипа со шлицев вала электродвигателя.

Шлицевой отверткой отворачиваем два винта крепления наконечников проводов биметаллического предохранителя.

Отводим провода от биметаллического предохранителя

Накидным ключом «на 10» отворачиваем три болта крепления моторедуктора к кронштейну…

…и снимаем моторедуктор.

Собираем и устанавливаем очиститель в обратной последовательности. Чтобы кривошип занял правильное положение, подсоединяем разъем моторедуктора к проводке автомобиля, включаем очиститель подрулевым переключателем и, выключив, ждем, пока электродвигатель остановится. В этом положении вала электродвигателя устанавливаем кривошип и затягиваем гайку его крепления.

Для снятия электродвигателя омывателя…

…крестообразной отверткой отворачиваем саморез крепления бачка к кронштейну и приподнимаем бачок.

Отсоединяем провода питания от штекеров электронасоса.

Снимаем трубку со штуцера электронасоса.

Отсоединяем электронасос от трубки бачка и снимаем электронасос.

Устанавливаем детали в обратной последовательности. Чтобы трубки омывателя легче надевались на штуцеры, немного разогреваем концы трубок зажигалкой.
