На этой странице сайта объясню как разобрать двигатель, и определить способ ремонта
Так как двигатель снят, без головки, можно сказать, уже пол дела сделано, остается его только разобрать, в домашних условиях проще разбирать на старой покрышке, первое начинаем снимать поддон.
Фото. Двигатель со снятым поддоном.
Обратите внимание на фото, 2 и 3 шатуны синие и сухие, дальше снимайте маслонасос, и начинайте откручивать шатуны, но обязательно после того как раскрутили шатун сразу его вытаскивайте оденьте на него подушку, и наживите ее, подушки нельзя менять, каждый шатун имеет свою подушку
Фото. Видно сорванные шлицы в шестерне привода маслонасоса.
Как сняли шатун с поршнем, сразу можно определить износ поршневой двигателя, (поршень с шатуном выталкивается вверх двигателя), смотря на этот поршень, видно, что сквозь кольца прорывались газы, об этом говорит нагар на юбке поршня. Также проведя пальцем по цилиндру, в верхней мертвой точке чувствуется небольшая ступенька, это говорит, что в цилиндре есть выработка.
Фото. Поршень с шатуном.
Замеряю поршень, он 79мм. значит, этот двигатель еще ни разу не растачивался, и есть возможность еще на две расточки. Решаю расточить блок под первый ремонт, это поршни 79,4мм.
Фото. Заклинивший вкладыш.
Раскрутил вкладыш с заклинившего шатуна, и здесь надо определить, менять шатун на новый или можно оставить этот. Здесь не все так просто, конечно если есть лишние деньги можно сразу купить новый шатун и подогнать его под вес других шатунов. Но я давно уже занимаюсь движками и видал всякие поломки, самое главное в шатуне, чтобы не провернулся вкладыш в постели шатуна и поршневой палец сидел очень плотно, а то что он посинел от нагрева нестрашно. Так хозяину этой шестерки повезло, вкладыш в шатуне не провернулся, оставляю эти шатуны, что конечно сказывается на цене запчастей.
Фото. Звездочка промежуточного вала.
После снятия шатунов, открутите звездочку промежуточного вала, и снимите цепь.
Затем открутите корзину сцепления, и сам маховик, чтобы было легче откручивать маховик, в коленвал положите деревяшку или большой ключ, чтобы коленвал не прокручивался при откручивании маховика.
Дальше раскрутите подушки коленвала, но обязательно запомните какая подушка стоит на каком месте, подушки менять местами нельзя. Снимайте коленвал, и открутите уши крепления двигателя, они будут мешать при расточки блока. Обычно помпу я не откручиваю, если с ней все в порядке, то нет смысла ее снимать, и тратить время.
Фото. Блок двигателя и коленвал.
Теперь надо составить список запчастей, которые надо будет приобрести для ремонта двигателя, но очень важно, поршни покупаются перед тем как блок везти на расточку, расточник растачивает блок двигателя под поршни. А вкладыши на коленвал покупаются после расточки, когда будет известно под какой размер расточил расточник
Так как коленвал был стандартный, то прогнозирую что скорей всего, после расточки вкладыши будут 0,25, но, точно скажет расточник.
Еще очень важно, обязательно просите, чтобы блок был расточен под зеркало, и не коем случае под сетку. При выборе поршней, обычно ставлю «Харьковские» или «АВТРАМАТ»
При выборе поршней, обычно ставлю «Харьковские» или «АВТРАМАТ».
Механизм сцепления автомобиля ВАЗ 2106
Описание конструкции
Все вы знаете, что в ногах водителя установлена педаль сцепления. Некоторым этого достаточно, дальше они не углубляются. Но если уж решили взяться за ремонт, то придется изучить всю остальную цепочку. На автомобиле ВАЗ 2106, как и на всей остальной классике, привод сцепления гидравлический. От педали приводится в движение шток главного цилиндра, который перемещает небольшой поршень в себе.
К этому цилиндру подключен расширительный бачок. На 2106 и схожих моделях ВАЗ он находится на перегородке между подкапотным пространством и салоном. Стоит отметить, что на девятках и более новых машинах расширительный бачок устанавливали непосредственно на корпусе цилиндра – значительная экономия места и небольшое увеличение надежности. Ведь резиновые трубки имеют свойство изнашиваться, пропускают тормозную жидкость.
Поломки сцепления
Сцепление может выйти из строя по нескольким причинам:
- Выработка ресурса.
- Наличие заводского брака.
- Жесткая эксплуатация.
- Механические повреждения в процессе эксплуатации.
Очень часто причиной преждевременного выхода из строя элементов сцепления ВАЗ 2106 становится наличие заводского брака и увеличенные нагрузки. В частности, движение по пробкам в городе дает о себе знать довольно скоро.
Симптомы неисправностей
В зависимости от вида поломки могут проявиться такие симптомы:
- Педаль сцепления проваливается, валы двигателя и КПП не размыкаются.
- Сцепление работает, но присутствует посторонний звук.
- Двигатель набирает обороты, а скорость при этом не увеличивается – сцепление буксует.
- Переключение передач затруднено, сцепление «ведет» – выключается не до конца.
- Появление течи из расширительного бачка, трубок, цилиндров.
То, что с педалью механически связан главный цилиндр, уже сказали. А вот непосредственно на коробке передач смонтирована вилка сцепления и рабочий цилиндр. При помощи этих механизмов производится перемещение выжимного подшипника по оси первичного вала.
Как работает привод сцепления
Принцип работы всего механизма привода сцепления на автомобиле ВАЗ 2106 заключается в следующем:
- Водитель нажимает на педаль.
- Происходит перемещение штока и вместе с ним поршня в цилиндре.
- Нарастает давление в трубопроводе между главным и рабочим цилиндрами.
- За счет возросшего давления в рабочем цилиндре происходит перемещение поршня и штока, который приводит в движение вилку сцепления.
После всего этого диск сцепления ВАЗ 2106 и корзина отдаляются друг от друга, коленчатый вал не вращает первичный. Следовательно, автомобиль не движется. А теперь о процедуре проведения ремонта.
Подготовка к проведению ремонта
Прежде чем ставить машину на яму и снимать коробку для замены сцепления, вам нужно наведаться в магазин и купить все необходимые запчасти:
- Диск сцепления.
- Корзину (ведущий диск).
- Выжимной подшипник.
- При необходимости вилку сцепления.
- В случае наличия значительной выработки потребуется заменить и венец на маховике.
- Болты крепления корзины к маховику.
Также важно иметь под рукой хороший набор инструментов, проникающую смазку WD-40, иногда даже газовая горелка необходима (если болты и гайки сильно ржавые). Желательно проводить работы все на смотровой яме или эстакаде (вряд ли подъемник есть в гараже у среднестатистического водителя шестерки, поэтому его не упоминаем)
Если все проходит гладко и гайки хорошо откручиваются, вы сделаете все работы очень быстро
Желательно проводить работы все на смотровой яме или эстакаде (вряд ли подъемник есть в гараже у среднестатистического водителя шестерки, поэтому его не упоминаем). Если все проходит гладко и гайки хорошо откручиваются, вы сделаете все работы очень быстро.
Установите автомобиль на яме, зафиксируйте в одном положении, поставив упоры под колесами. Все работы делятся на два этапа: под машиной и над ней
Обратите внимание на то, что масло сливать нет необходимости, так как при условии аккуратного демонтажа вы не прольете ни капли
Проверка технического состояния деталей ВАЗ 2101
| Порядок выполнения | ||||||||||
|
ПРИВОД
| Порядок выполнения | ||
|
| Порядок выполнения | ||
|
| Порядок выполнения | ||||
|
| Порядок выполнения | |||
|
Видео про «Проверка технического состояния деталей» для ВАЗ 2101
Система смазки двигателя
Подробная Проверка и Ремонт Генератора ВАЗ Своими Руками от Автоэлектрика Сергея Зайцева
Для новичков в авто деле. Как самому произвести диагностику передней подвески автомобиля.
Тюнинг мотора
Современная тенденция такова, что многие любители ретро автомобилей проводят тюнинг классических моделей ВАЗ. Не исключением в данном случае становится и двигатель. Большинство автолюбителей проводят данный процесс в домашних условиях. К тюнингу двигателя своими руками можно отнести:
- Замену клапанов.
- Установку кит-комплекта системы охлаждения.
- Замена и настройка зажигания.
- Смена сцепления.
- Другие операции.
Если автомобилист хочет глобальных изменений, то придётся обратиться за помощью, поскольку мотору потребуется расточка блока цилиндров до размера 82 мм и подгонка тюнинговых поршней, которые легче по весу. Чтобы увеличить мощность ещё больше необходимо установить облегчённый коленчатый и распределительный вал. Финалом становится монтаж спортивного сцепления, а также замена системы подачи воздуха.
Для более эффективной работы мотора стоит заменить не только комплект сцепления, но и коробку переключения передач. Рекомендуется устанавливать 5-ступенчатую от ВАЗ 2107 или более поздних моделей «шестерки».
Проверка технического состояния ВАЗ 2101
| Порядок выполнения | ||||||||||||||||||
|
Видео про «Проверка технического состояния» для ВАЗ 2101
Диагностика верхней шаровой опоры в домашних условиях.
Холодный пуск и движение на ВАЗ 2101. Уверенно и без «подсоса»
Проверка состояния двигателя
Какой двигатель можно поставить на ВАЗ 21011 вместо заводского
ВАЗ 21011 — отличный вариант для любителей тюнинга, так как машина имеет такую простую конструкцию, что вполне возможно без серьёзных доработок превратить её во что угодно. То же самое касается и моторного отсека: любители могут установить более мощный мотор, не прибегая к помощи специалистов автосервиса.
Для ВАЗ 21011 могут стать подходящими как отечественные, так и импортные движки
Двигатели от ВАЗов
Разумеется, это лучший способ оптимизировать свою «копейку», так как «родственные» движки практически по всем параметрам подойдут к ВАЗ 21011. Оптимальными для установки считаются моторы от 2106, 2107, 2112 и даже от 2170
Важно, что они подойдут к креплениям «копейки» и оптимально сойдутся с коробкой переключения передач
Вообще «шестёрка» может стать донором для любых ВАЗов — от самых первых до последних современных моделей
Силовые агрегаты от иномарок
Практически без каких-либо переделок на «копейку» можно установить бензиновые моторы 1.6 и 2.0 от Fiat.
Если хочется более креативного подхода, то допускается и установка силовых агрегатов от Renault Logan или Mitsubishi Galant. Однако эти движки потребуется ставить в комплекте с коробкой передач.
«Фиат Полонез» имеет схожий по габаритам и крепежу мотор, а потому может стать донором для «копейки»
Неисправности мотора ВАЗ 21011
Мы уже писали о том, что первые вариации моторов ВАЗ 2101 и 21011 и по сей день считаются одними из самых долговечных и надёжных. Однако как и любое техническое устройство, даже самый стабильный мотор рано или поздно начинает «капризничать».
Главными признаками этих «капризов», то есть будущих неисправностей, считаются следующие факторы:
- невозможность запустить мотор;
- неравномерность работы двигателя на холостых оборотах;
- сокращение мощностных характеристик;
- быстрое нагревание;
- выявленные шумы и стуки;
- возникновение белых выхлопов.
Видео: как должен работать исправный мотор на «копейке»
Внешний вид авто не должен вводить в заблуждение: поломки и неисправности мотора никак не зависят от чистоты кузова и тщательной полировки ЛКП
Невозможность запуска
Важно понимать, что отсутствие реакции мотора на поворот ключа в замке зажигания — это глобальная проблема. Так, например, если стартер проворачивается, а движок при этом никак не реагирует, то поломка может скрываться в любом из этих элементов:
- катушке зажигания;
- распределительном узле;
- прерывателе;
- цепочке зажигания (короткое замыкание);
- бензиновом насосе;
- карбюраторной установке.
Поэтому если невозможно запустить мотор, не стоит сразу же бежать в автомагазин и покупать все эти элементы для замены. Первым делом необходимо проверить наличие напряжения на катушке (поступает ли ток с АКБ). Далее обычным тестером замеряется напряжение на остальных узлах. Только после этого стоит начинать искать проблемы в бензиновом насосе и карбюраторной установке.
Видео: что делать, если двигатель не заводится
Неравномерность работы на холостом ходу
Если «копейка» крайне нестабильно чувствует себя, когда мотор работает вхолостую, то проблема может быть вызвана неисправностями в системах зажигания или питания. Стандартно нестабильность функций двигателя 21011 обычно связана с:
- поломками электромагнитного клапана карбюраторной установки;
- сильным засорением фильтрующих элементов в топливно-воздушной системе;
- нарушениями в формировании горючей смеси в карбюраторе;
- залипанием свечей зажигания;
- окислением/пригоранием контактов сетей;
- обрывом проводки.
В любом случае стоит начать поиск неисправностей с проверки системы зажигания.
Видео: неустойчивая работа ДВС
Сокращение мощностных характеристик
Изначально снижение тяги двигателя водитель может заметить только при подъёме в гору или на на обгонах. Позже затруднения при наборе скорости могут стать рядовой проблемой автомобиля.
Сокращение мощности силового агрегата связывается со следующими неисправностями:
- поломками бензонасоса;
- сильным засорением фильтрующего элемента в топливной системе;
- неполадками в формировании качества горючей смеси;
- наличием больших зазоров между контактами прерывателя;
- выработкой поршней.
Стоит сказать, что первым делом при проверке нужно оценить, совпадают ли метки привода ГРМ и насколько точно выставлен угол опережения зажигания. Только после этого можно приступать к проверке работоспособности других «подозреваемых» узлов.
Видео: потеря тяги, что делать
https://youtube.com/watch?v=ZD4yBUYM4Jw
Быстрое нагревание мотора
Двигатель во время штатной работы всегда должен быть горячим — примерный температурный режим для ВАЗ 21011 составляет 90 градусов Цельсия. Однако если стрелка температуры мотора на приборной панели всё чаще без видимых причин ускользает в красный сектор — это сигнал тревоги.
Сильный перегрев мотора может быть вызван:
- поломками термостата;
- неисправностями работы водяного насоса;
- отсутствием в расширительном бачке тосола;
- сильным засорением радиатора;
- разрывом ремня привода вентилятора радиатора.
Как только стрелка термостата переходит в красный сектор, необходимо остановиться и проверить уровень тосола в системе. Если жидкость находится на уровне, придётся искать истинную причину перегревания двигателя.
Видео: причины перегрева и действия водителя
Посторонние шумы и стуки
Двигатель ВАЗ 21011 тихим не назовёшь: во время работы он издаёт самые различные звуки. Однако внимательный водитель может услышать в рядовых шумах и необычные для машины стуки и звуки. Для 21011 это:
- стук клапанов;
- удары подшипников;
- стрекотание пальцев поршней;
- громкий шелест приводной цепи газораспределения.
Все эти посторонние шумовые эффекты не возникают сами по себе: обычно они связаны с сильным износом деталей и узлов. Соответственно, требуется замена механизмов в кратчайшие сроки.
Проверка технического состояния и ремонт ВАЗ 2107
Рычаги подвески
Деформация верхних и нижних рычагов определяется на приспособлении А.95716.
|
|
Рис. 5–14. Проверка левого нижнего рычага: 1 – оправка для центровки шарового шарнира; 2 – нижний рычаг; 3 – отверстие для установочных пальцев приспособления А.95716; 4 – приспособление А.95716 для проверки рычагов |
Нижний рычаг устанавливайте так, чтобы оправка 1 (
|
Рис. 5–15. Проверка левого верхнего рычага: 1 — шаровой шарнир; 2 — оправка для центровки шарового шарнира; 3 — верхний рычаг; 4 — палец для центровки шарниров; 5 — приспособление А.95716 |
Верхний рычаг устанавливается на приспособление (
|

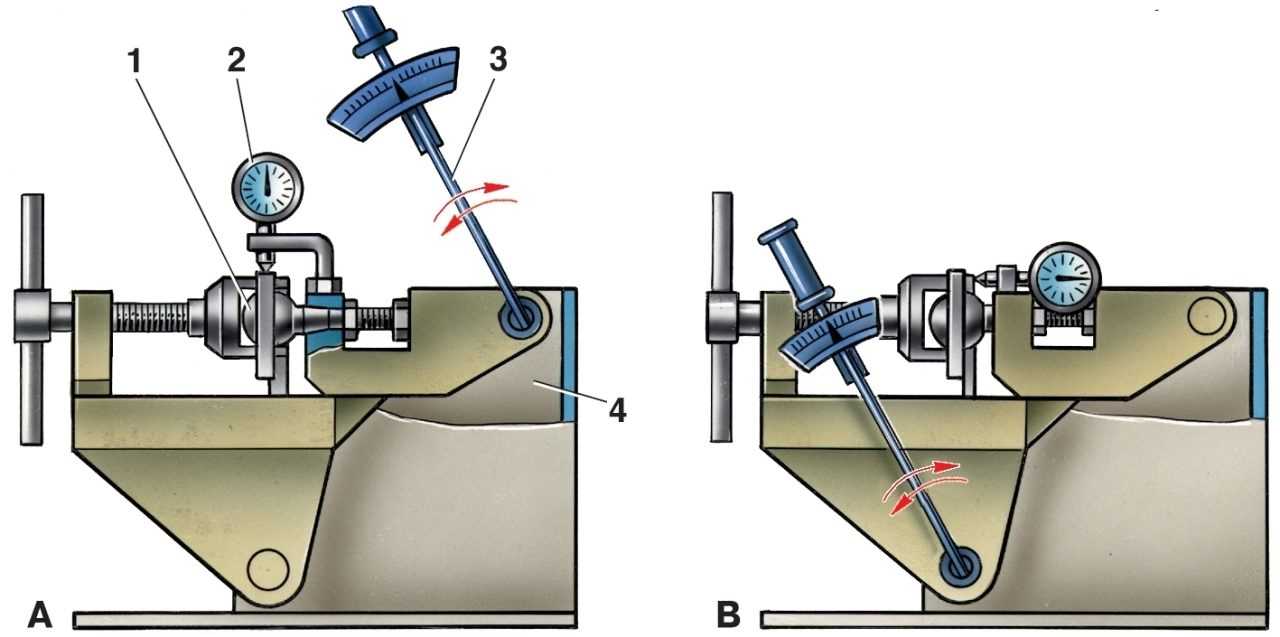

Рис. 5-16. Проверка верхнего шарового шарнира на приспособлении 02.8701.9502: 1 — шаровой шарнир; 2 — индикатор; 3 — динамометрический ключ; 4 — приспособление 02.8701.9502; А — схема проверки радиального зазора; В — схема проверки осевого зазора |
Более точная проверка состояния верхнего шарового шарнира по величине радиального и осевого зазора проводится на приспособлении 02.8701.9502. Для этого установите шаровой шарнир 1 (
|

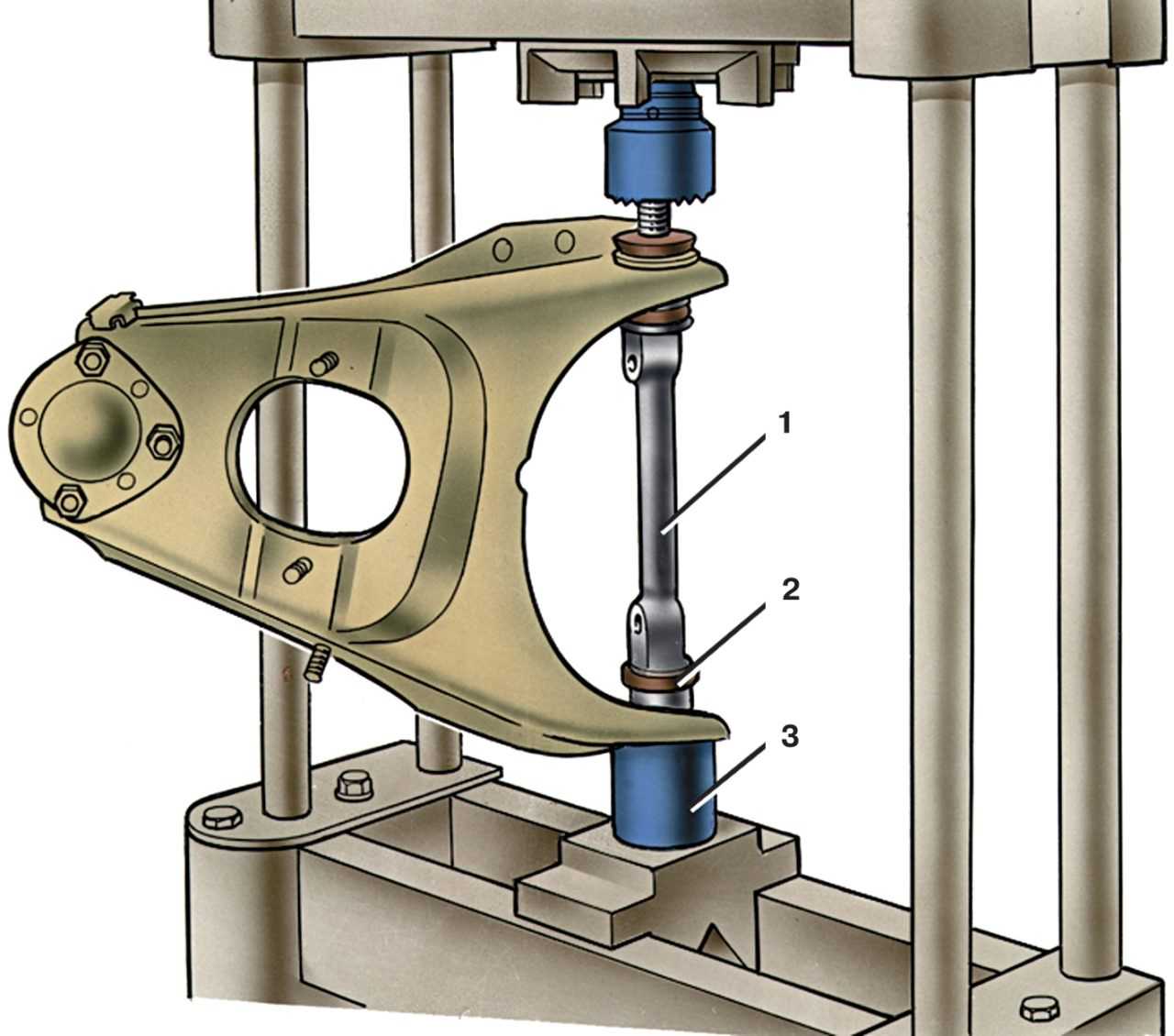

Рис. 5–17. Выпрессовка шарниров нижнего рычага: 1 — ось рычага; 2 — шарнир рычага; 3 — оправка |

Нижний рычаг. Установите на оправку 3 (
|
Рис. 5–18. Запрессовка шарниров нижнего рычага: 1 — ось рычага; 2 — приспособление А.74177/2; 3 — приспособление А.74177/1 |
Запрессовку шарниров нижних рычагов выполняйте с помощью распорной втулки А.74177/2 (
|
Рис. 5–19. Выпрессовка шарниров верхнего рычага: 1 — приспособление А.47046; 2 — шарнир |
Верхний рычаг. Для выпрессовки шарниров установите приспособление А.47046 (
|
Рис. 5–20. Запрессовка шарниров верхнего рычага: 1 — приспособление А.47046; 2 — шарнир; 3 — колпачок, применяемый вместе с приспособлением А.47046 |
Для запрессовки вставьте шарнир в гнездо рычага и установите приспособление А.47046 (
|
Рис. 5–21. Проверка поворотного кулака: 1 — поворотный кулак; 2 — калибр А.96008 |
Для проверки установите поворотный кулак на калибре А.96008 (рис. 5–21), зажатом в тисках так, чтобы поверхность его под сальник ступицы колеса совпала с отверстием калибра.
Введите два боковых установочных пальца калибра в отверстия кулака. Если введение пальцев требует некоторого усилия, значит кулак деформирован и его необходимо заменить новым.
