Полуось ваз 2107 чертеж с размерами

Подготовка

В первую очередь понадобится демонтировать задние колеса, тормозные барабаны и саму полуось.

Установить авто на ровную площадку (на случай, если нет ямы или автокрана).
Передние колеса должны быть надежно зафиксированы упорами. Не забывайте, что «семерка» имеет задний ведущий привод и контролировать ее неподвижность включением передачи нельзя, просто не получится.
С помощью домкрата приподнимают заднюю часть машины.
Подстраховывают от случайного падения. Можно подложить под кузов снятые колеса, металлическую канистру или страховочный брус.
Откручивают болты и снимают колеса.
Торцевиком на 10 скручивают направляющие и демонтируют тормозные барабаны

Можно помогать молотком, но осторожно: наносить удары можно только через деревяшку.
Ключ № 17 снимает болты, фиксирующие полуось, с последующим ее извлечением.

Чаще всего на этом этапе большинство механиков сталкиваются с тем, что она плотно сидит на месте, и сдвинуть ее не удается ни на миллиметр. В таких случаях могут помочь следующие приемы:

Устанавливают колесо на пару болтов и с его помощью как бы подергивают полуось несколько раз. Делать движения нужно резко, чтобы расшатать деталь.
Раскручивают ее влево-вправо несколько раз, пока она не потеряет неподвижность.

На этом этапе проводят инспекцию оси на предмет перекосов или деформаций. Их наличие недопустимо.

Что такое полуоси, зачем они нужны и как устроены

В заднеприводных автомобилях, к которым, собственно, относится «семёрка», задние колёса являются ведущими. Именно они, вращаясь, заставляют машину двигаться. Вращающий момент к ним передаётся от коробки переключения передач через приводной (карданный) вал, редуктор и полуоси. Полуосей всего две: по одной на каждое заднее колесо. Их роль заключается в том, чтобы передать крутящий момент от соответствующей шестерни редуктора к колёсному диску.

Конструкция полуоси

Полуось — это цельнометаллический вал, изготовленный из стали. На одном его конце находится фланец для крепления диска колеса, а на другом имеются шлицы для зацепления с шестерней редуктора. Если рассматривать полуось в сборе, то кроме вала в её конструкцию также входят:

маслоотражатель;
уплотнительная прокладка;
сальник (манжета);
подшипник.

Каждая из полуосей установлена в соответствующем (левом или правом) кожухе заднего моста. Маслоотражатель с прокладкой и сальником служат для предотвращения вытекания смазки из кожуха. Подшипник предназначен для обеспечения равномерного вращения полуоси и распределения ударных нагрузок, поступающих от колеса к заднему мосту автомобиля.

1 — маслоотражатель; 2 — прокладка; 3 — уплотнитель; 4 — сальник; 5 — полуось; 6 — кожух; 7 — пластина крепления подшипника; 8 — тормозной щит; 9 — подшипник; 10 — фиксирующая втулка

Неисправности полуосей ВАЗ 2107, их причины и признаки

К основным поломкам полуосей можно отнести:

деформацию вала;
перелом;
износ или срезание шлицев;
повреждение резьбы крепления колёсного диска.

Деформация

Полуось, хоть и изготовлена из высокопрочной стали, под воздействием высоких нагрузок может деформироваться. Такая неисправность, зачастую, является следствием заклинивания редуктора, проблем в работе подшипника, а также попадания соответствующего колеса в глубокую выбоину. Признаком деформации полуоси является сильная вибрация колёсного диска, иногда сопровождающаяся гулом, стуком, треском.

Перелом

Следствием попадания колеса в выбоину, или сильного удара о кочку может быть и перелом вала полуоси. В этом случае автомобиль теряет управление, так как одно из ведущих колёс перестаёт вращаться. При переломе полуоси из строя также могут выйти и шестерни редуктора, поэтому при возникновении такой неисправности его обязательно нужно проверить.

Износ или срезание шлицев

Естественный износ шлицев полуоси может проявиться после 200–300 тыс. км пробега. Чаще встречается их срезание, возникающее при заклинивании одного из колёс и неисправности редуктора. Также шлицы срезаются вследствие износа зубьев шестерни полуоси, которые входят с ними в зацепление.

Признаком повреждения шлицев является хруст со стороны редуктора

Признаком износа или срезания шлицев является хруст (треск) со стороны полуоси, возникающий, обычно, при старте или движении под гору. Хруст свидетельствует о том, что зубья шестерни проскальзывают между шлицами полуоси.

Повреждение резьбы крепления колеса

Повредить резьбу на фланце довольно сложно, но все же подобные неприятности случаются. Причиной этому могут быть несоблюдение момента затяжки колёсных болтов, неправильно заданное направление болтов при закручивании, нарушение резьбового шага на болтах. Признаком повреждения резьбы является вертикальный люфт колеса, биение в задней части машины во время движения.

При обнаружении перечисленных неисправностей полуось (одну или обе) нужно заменить. Продолжать движение на автомобиле с неисправными полуосями крайне опасно.

Все о замене полуоси Ваз 2107

Полуось – это деталь заднеприводного автомобиля, которая передает вращения с редуктора заднего моста на колеса. Ремонту задняя деталь не подлежит, поэтому, при износе их заменяют новыми. Наравне с полуосью, также, подлежат замене подшипник задней полуоси и её сальник. Эти детали тоже являются расходными и ни в коем случае не поддаются ремонту.

Полуось ВАЗ 2107 подлежит замене в следующих случаях:>

Полуось деформирована (погнута). При этом издает шум в виде стука в задней части автомобиля при передвижении.
Запорная втулка больше не выполняет свою роль
Расточено место посадки подшипника
Резьба для крепления колес на фланце подверглась сильному износу
Шлицы полуоси также подверглись износу

Замену полуоси разрешается проводить как в гараже, так и на открытой местности, при наличии ровной и чистой площадки.

При покупке полуоси, заранее купите новый подшипник, сальник полуоси и новую запорную втулку.

Порядок действий:

Выполняем подготовительные мероприятия. Для чего: ставим автомобиль на ровную горизонтальную поверхность, включаем первую передачу и ставим под передние колеса противооткатные упоры. Также, ослабляем колесные болты с той стороны, с которой собираемся производить замену полуоси. Ослабление болтов нужно производить методом «крест – накрест».
Поднимаем колесо с помощью домкрата, ставим под автомобиль кирпичи или пенек, в качестве опоры и полностью откручиваем колесные болты и снимаем колесо.

Открутите направляющие барабана и извлеките барабан. Если барабан «прикипел», возьмите резиновый молоток и аккуратными ударами по всей окружности сбейте его с тормозных колодок. Примечание: если барабан не снимается после ударов молотками, можно выполнить его демонтаж другим способом. Для этого поднимите второе колесо, поставьте под него опору и заведите двигатель. Включите вторую передачу и разгоните двигатель до 1500 оборотов

После данной процедуры, баран обычно «оживает» и снять его уже не составляет особого труда. Внимание! Не проводите данную операцию, если одно из колес находится на земле. Таким образом, автомобиль может упасть с опоры и повредить находящуюся в ремонте часть моста. Также, такое нарушение может привести к преждевременному износу диска сцепления

Также, такое нарушение может привести к преждевременному износу диска сцепления.

Возьмите торцовый ключ на 17 и открутите болты, на которых крепится полуось. Откручивать их следует методом «крест – накрест». Затем руками нужно вытащить полуось из моста. Примечание: в случаях, если полуось вытащить руками затруднительно, можно использовать колесо. Для этого прикручиваем колесо болтами обратной стороной к полуоси и вытаскиваем полуось, держась за колесо руками.

Теперь на прессуйте подшипник на новую полуось. Делается это с помощью специального пресса. Если такового нет, то можно обратиться в ближайший автосервис, в котором имеется соответствующее оборудование.
Замените сальник на полуоси и установите полуось в мост (Замена сальника полуоси ваз 2107).
Закрутите болты крепления полуоси и установите барабан на место. Закрутите направляющие барабана. Закручивать направляющие следует аккуратно, не срывая острых граней. Потому что, в дальнейшем, снятие барабана может стать очень проблематичным занятием и потребует массу сил и времени.
Установите колесо и затяните от руки колесные болты насколько это возможно. Затем опустите машину и посильнее затяните колесные болты.

Проверка новой полуоси выполняется при движении. Для этого необходимо прислушаться к звукам. Если звуки, возникшие до ремонта исчезли, то замена полуоси на ВАЗ 2107 прошла успешно.

Удачи на дорогах!

Полуоси ВАЗ 2107

Снятие и установка

Снимите колесо и тормозной барабан.

Отвернув гайки крепления щита тормоза к балке моста, съемником 67.7801.9516, придерживая тормозной щит, извлеките полуось вместе с маслоотражателем, пластиной крепления подшипника и запорным кольцом подшипника.

При необходимости замены выньте сальник из фланца балки.

Установку полуоси проводите в последовательности, обратной снятию, соблюдая осторожность, чтобы не повредить рабочую кромку сальника. Перед установкой тормозного барабана смажьте посадочный поясок полуоси графитовой смазкой или смазкой ЛСЦ-15

После установки проверьте работу полуосей в дорожных условиях.

Проверка технического состояния

Проверьте техническое состояние деталей, входящих в комплект полуоси, и удостоверьтесь в том, что:

— шарикоподшипник не изношен и не поврежден; если осевой зазор в нем превышает 0,7 мм, замените подшипник;

— запорное кольцо и подшипник не получили никакого смещения относительно первоначальной посадки; если внутреннее кольцо подшипника проворачивается относительно посадочного пояска полуоси, запорное кольцо замените;

— пластина крепления подшипника и маслоотражатель не имеют повреждений;

— полуось не деформирована и посадочные поверхности не повреждены; биение полуоси, замеренное в центрах на шейке под сальник, не должно превышать 0,08 мм. Перед установкой в центры тщательно очистите от грязи и ржавчины центровочные отверстия на полуоси.

Если обнаруживается износ или повреждение деталей, установленных на полуоси, замените их новыми с соблюдением нижеприведенных правил и с использованием специальных приспособлений. Незначительный изгиб стержня полуоси устраняйте правкой. После правки стержня полуоси биение торца фланца, замеренное в центрах, не должно превышать 0,05 мм. Если биение торца фланца свыше указанного, но не более 0,08 мм, то допускается его проточка для устранения торцевого биения. Уменьшение толщины фланца за счет его проточки допускается не более чем на 0,2 мм.

Снятие запорного кольца

Снимать и устанавливать запорное кольцо подшипника полуоси необходимо только при помощи гидравлического пресса.

Полукольцами приспособления А.74108/R охватите подшипник и установите полуось вертикально так, чтобы полукольца опирались на упорное кольцо.

Рис. 4–59. Выпрессовка запорного кольца подшипника полуоси с помощью приспособления А.74108/R: 1 — приспособление А.74108/R; 2 – полуось

Поставьте под пресс полуось (

Рис. 4–60. Запрессовка запорного кольца подшипника полуоси: 1 — оправка А.74107/2R; 2 — запорное кольцо подшипника; 3 — пластина крепления подшипника и маслоотражатель в сборе с прокладкой; 4 — опорное кольцо А.74107/1R; 5 — полуось; 6 — подшипник; 7 — обойма А.74107/4R

Поставьте вертикально полуось, опирая ее фланцем на кольцо 4 (

Рис. 4–61. Поверка усилия, с которым выпрессовывается запорное кольцо подшипника полуоси, с помощью приспособления А.95601/R и динамометрического ключа: 1 — индикатор; 2 — полуось; 3 — приспо-собление А.95601/R; 4 — динамометрический ключ; 5 — шарикоподшипник; 6 – запорное кольцо подшипника

Выполнив напрессовку, убедитесь, что кольцо не смещается под осевой нагрузкой 19600 Н (2000 кгс). Для этой цели полуось в сборе установите на приспособление А.95601/R (

Рис. 4–62. Замер осевого люфта полуоси со снятым колесом и тормозным барабаном: 1 — индикатор; 2 — приспособление 02.7834.9504

— приверните к полуоси приспособление 02.7834.9504 (рис. 4–62);

— пропустите через одно из двух больших отверстий полуоси удлинитель ножки индикатора 1 до упора в щит тормоза или в маслоотражатель и закрепите индикатор;

— произведите замер индикатором, прикладывая к фланцу полуоси усилие около 49 Н (5 кгс) в обоих направлениях вдоль оси заднего моста. Свободный ход не должен превышать 0,7 мм.

Замер свободного хода полуоси без снятия колеса и тормозного барабана производите, как описано выше, с учетом следующих особенностей:

— приспособление 02.7834.9504 закрепите, используя одно из отверстий под болты крепления колеса;

— ножку удлинителя индикатора 1 пропустите через другое отверстие под болт крепления колеса;

— усилие, прикладываемое к колесу вдоль оси заднего моста, должно быть около 98 Н (10 кгс), свободный ход полуоси до 0,7 мм.

Видео про «Полуоси» для ВАЗ 2107

Замена задней полуоси на ВАЗ 2101, 2103, 2104, 2105, 2106 и 2107

Замена подшипника и сальника полуоси ВАЗ классика

Полуось, обзор поломок и неисправностей.

Как правильно произвести замену подшипника задней полуоси на ВАЗ 2107 своими руками с видео

Проблема, о которой пойдёт речь сегодня, довольно распространена на автомобилях ВАЗ 2107. Это выход из строя подшипника полуоси. Замена его в автосервисе стоит весьма недёшево, а между тем провести эту процедуру возможно и своими руками. О том, как сделать это правильно, мы и поговорим в данной статье.

Назначение подшипника задней полуоси

Полуось — важнейшая часть ведущего (в данном случае — заднего) моста автомобиля ВАЗ 2107. Сама полуось выходит из строя редко, а вот подшипник, в котором она крепится, является слабым местом этой конструкции.

Назначение детали простое: обеспечивать плавное и равномерное вращение полуоси в заднем мосту во время движения автомобиля. Находится эта деталь внутри моста, сразу за тормозным барабаном. Чтобы её увидеть и поменять, придётся извлечь полуось, снять с неё барабан и тормозные колодки.

Добраться до подшипника иным способом невозможно.

Подшипник полуоси автомобиля ВАЗ 2107 со стопорным кольцом

Признаки неисправности на ВАЗ 2107

Если выходит из строя сам подшипник или разбивается его посадочное место, автовладелец обязательно это заметит. Перечислим ряд главных признаков выхода из строя этой детали:

Во время езды в районе заднего моста появляется равномерный низкий гул, который со временем может перейти в громкий скрип или треск. И чем быстрее едет автомобиль, тем громче становится шум.
Появляется сильный люфт на одном из задних колёс (чтобы проверить это, достаточно поддомкратить задний мост машины и подёргать колесо руками от себя и к себе).
Выпадают шарики из подшипника (это означает, что сепаратор, в котором эти шарики находятся, полностью разрушился).
Наконец, задний мост может просто заклинить. Ведущие колёса перестанут вращаться, причём произойти это может прямо на ходу (что вполне может стать причиной ДТП).

Причиной разрушения детали может быть как усталость металла, которая возникает из-за очень длительных циклических нагрузок на эту деталь, так и качество отечественных дорог, езда по которым зачастую сопряжена с ударами и иными механическими повреждениями, приходящимися на задний мост.

Инструменты, необходимые для замены

Комплект торцовых ключей с воротком.
Молоток.
Отвёртка с плоским жалом (средних размеров).
Зубило.
Болгарка.
Новый подшипник полуоси ВАЗ 2107 со стопорным кольцом к нему.

Последовательность действий

Автомобиль поддомкрачивается, с помощью торцовых ключей снимается колесо, за которым находится изношенный подшипник.
Снимается тормозной диск и колодки.
Теперь необходимо открутить саму полуось торцовым ключом на 17.
Полуось откручивается торцовым ключом на 17
Чтобы извлечь её из посадочного места, можно воспользоваться воротком. Его следует вставить между тормозным цилиндром и задней частью полуоси и использовать как рычаг, чтобы вытолкнуть ось.

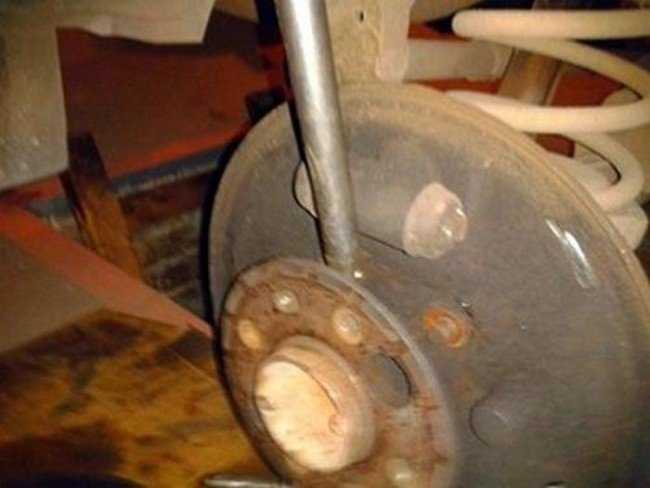

Выталкивание полуоси с помощью воротка
Теперь следует снять подшипник с полуоси. Зачастую он оказывается намертво приварен к ней, так что его приходится буквально срезать с помощью болгарки. Делать это нужно, предварительно зажав полуось в тиски.

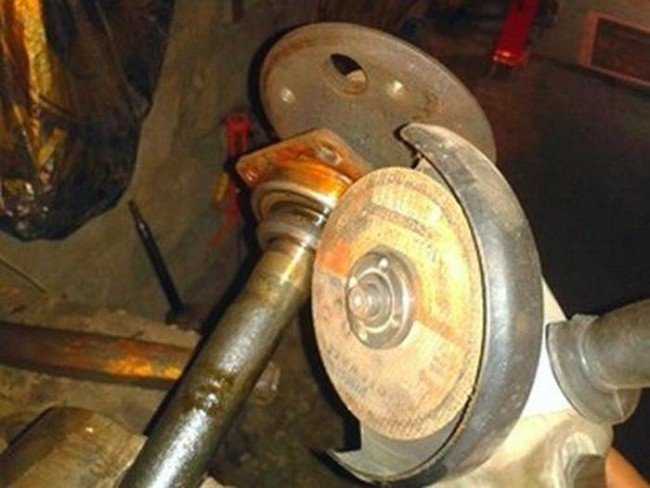

Старый подшипник срезается болгаркой
Как только старый подшипник будет снят, ось необходимо тщательно протереть ветошью. А затем на полуось надевается новая деталь и стопорное кольцо.
Устанавливается новый подшипник полуоси
Теперь с помощью плоской отвёртки средних размеров нужно извлечь из посадочного места изношенный сальник.
Старый сальник извлекается отвёрткой
Как только он извлечён, на его место устанавливается новый сальник (забивать его в посадочное место удобнее всего торцовой головкой на 32).
Полуось с новым подшипником устанавливается обратно в посадочное место и производится обратная сборка всего узла.

Замена подшипника хвостовика ваз 2107

При достаточно большой выработке и последующем люфте в подшипниках редуктора ВАЗ 2101-2107, при езде в определенных режимах может появиться вибрация в заднем мосту автомобиля. Конечно, при этом не обязательно будет вой или гул редуктора, но все же такая езда будет не очень комфортной. В этом случае придется менять подшипники, и сделать это можно лишь после снятия редуктора с автомобиля. Далее нам понадобятся следующие инструменты, чтобы выполнить замену подшипников:

отвертка плоская ударная или зубило
молоток
ключи на 10 и 17, или же головки с трещотками

Итак, первым делом отворачиваем гайку фиксирующей скобы, как это показано наглядно на приведенной ниже фотографии:

Затем вынимаем ее и откручиваем два болта, по одному с каждой стороны, крышки подшипника:

Снимаем крышку, так как больше ее ничего не держит:

Затем вынимаем регулировочную гайку:

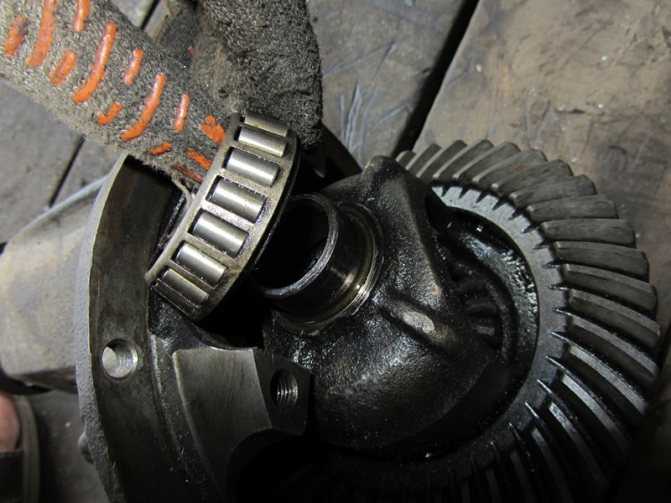

Теперь доступ к подшипнику свободный, но вынимать его просто так не получится. Я делал это при помощи ударной отвертки и молотка, потихоньку сбивая его с внутренней стороны, наставляя отвертку к внутренней обойме:

Когда он немного сошел со своего места, можно воспользоваться зубилом. Еще лучшим вариантом будет специальный съемник, но у меня пока такого нет, так что пришлось обходиться без него.

После этого покупаем новые подшипники и производим установку в обратной последовательности. С другой стороны все делается точно так же, так что подробно описывать со вторым подшипником нет смысла.

Пришло время менять сальник редуктора так-как антикора по днищу уже достаточно набрызгало. процедура замены сальника не так проста как кажется, нужно после замены сальника выставить преднатяг конических подшипников. Значит чтобы поменять сальник нужно: 1-сам сальник 2-новая гайка с тефлоном и фиксатор резьбы. 3-распорная втулка 4-1,6 литра масла трансмиссионного 5- электронный безмен начинаем с того что вывешиваем зад автомобиля, снимаем барабаны с полуосей( вообще нужно снимать даже полуоси но мы какнить так) снимаем кардан от редуктора, и отворачиваем гайку фланца, снимаем фланец, отверткой или сьемником вынимаем сальник

, далее стоит шайба маслоотражающая

, ее тоже снимаем и подшипник, за подшипником стоит распорная втулка

втулку меняем на новую и собираем все обратно, ставим втулку, подшипник, шайбу, заколачиваем сальник, одеваем фланец накручиваем гайку с фиксатором резьбы, гайку тянемдо тех пор пока не пропадет люфт на фланце, закручивать нужно понемногу, и осторожно если чтото пойдет не так придется все делать заново и ставить новую втулку распорную,

как только пропал лювт, берем безмен и цепляем за отверстие на фланце и пробуем вращать, смотрим показатели при которых фланец начинает вращатся, это значение должно быть примерно 1,5-2 кг по безмену, под это значение и тянем дальше, тянем что есть сил не нужно думать что так туго крутится гайка, значит хватит, внутри мнется распорная втулка, поэтому и так туго. Если же произошло что значение на безмене больше 2 кг значит придется все переделать поновой с заменой распорной втулки, и отворачивание гайки назад проблему не решит. если все выставлено правильно, то собираем все назад и катаемся радуясь что масло больше не брызгает по днищу и глушителю

Спасибо за внимание

Последовательность действий

Автомобиль поддомкрачивается, с помощью торцовых ключей снимается колесо, за которым находится изношенный подшипник.
Снимается тормозной диск и колодки.
Теперь необходимо открутить саму полуось торцовым ключом на 17.

Полуось откручивается торцовым ключом на 17 Чтобы извлечь её из посадочного места, можно воспользоваться воротком. Его следует вставить между тормозным цилиндром и задней частью полуоси и использовать как рычаг, чтобы вытолкнуть ось.

Выталкивание полуоси с помощью воротка

Теперь следует снять подшипник с полуоси. Зачастую он оказывается намертво приварен к ней, так что его приходится буквально срезать с помощью болгарки. Делать это нужно, предварительно зажав полуось в тиски.

Старый подшипник срезается болгаркой

Как только старый подшипник будет снят, ось необходимо тщательно протереть ветошью. А затем на полуось надевается новая деталь и стопорное кольцо.

Устанавливается новый подшипник полуоси

Теперь с помощью плоской отвёртки средних размеров нужно извлечь из посадочного места изношенный сальник.

Старый сальник извлекается отвёрткой

Как только он извлечён, на его место устанавливается новый сальник (забивать его в посадочное место удобнее всего торцовой головкой на 32).
Полуось с новым подшипником устанавливается обратно в посадочное место и производится обратная сборка всего узла.

Замена подшипника полуоси ВАЗ 2107

Для проведения работ нет необходимости поднимать автомобиль на подъемник или загонять на смотровую яму. Замена полуоси ВАЗ 2107 или подшипника выполняется следующим образом:

поддомкратить, открутить и снять заднее колесо;
снять тормозной барабан;

демонтировать тормозные колодки, используя пассатижи для снятия пружин;
используя торцевой ключ на 17, открутить полуось;
извлечь полуось из посадочного места (для этого необходимо использовать вороток, вставив его между задней частью полуоси и тормозным цилиндром и используя в качестве рычага);
снять старый подшипник полуоси;

очистить полуось и протереть ветошью;
надеть новый подшипник и стопорное кольцо;
отверткой извлечь старый сальник полуоси;
установить новый сальник, аккуратно забив его молотком через проставку (удобно использовать торцевую головку на 32);
установить полуось на место и произвести сборку узла.

Стоимость запчастей

Цена нового подшипника задней полуоси может немного колебаться в зависимости от производителя (но все в пределах разумного). Так, изделие стоит порядка 125 рублей за штуку. Более дорогие – подшипники ГПЗ. Они продаются по 250 рублей. Комплект подшипников от можно купить за 450 рублей. При этом одна штука продается за 300. Что касается сальников полуоси, их можно приобрести за 30-50 рублей. Кстати, все эти изделия взаимозаменяемы на всех классических моделях ВАЗ и на «Москвиче» модели 2141. Это очень большой плюс.

Внутренний диаметр – 30 миллиметров.
Длина – 0,07 метра.
Высота – 0,02 метра.
Ширина – 19 миллиметров.
Внешний диаметр – 72 миллиметра.
Масса изделия – 340 грамм.

Признаки неисправности на ВАЗ 2107

Во время езды в районе заднего моста появляется равномерный низкий гул, который со временем может перейти в громкий скрип или треск. И чем быстрее едет автомобиль, тем громче становится шум.
Появляется сильный люфт на одном из задних колёс (чтобы проверить это, достаточно поддомкратить задний мост машины и подёргать колесо руками от себя и к себе).
Выпадают шарики из подшипника (это означает, что сепаратор, в котором эти шарики находятся, полностью разрушился).
Наконец, задний мост может просто заклинить. Ведущие колёса перестанут вращаться, причём произойти это может прямо на ходу (что вполне может стать причиной ДТП).
