Притирка клапанов лада приора (lada priora)

Какие маслосъемные колпачки покупать

Что точно стоит взять на себя, так это вопрос подбора МСК. Почему? Много подделок и проблемы с качеством у многих официальных изделий.

В последнее время с хорошей стороны показывает себя продукция Corteco. Многие отмечают, что это единственная альтернатива оригиналу. К слову, ни один производитель автомобилей не делает сальники клапанов на своем производстве – все закупают. Например, у Toyota договор c NOK, а у Mercedes-Benz – с Viktor Reinz.

Что точно не стоит брать, так это продукцию:

Известного в народе Вити Рейнза.
FEBI.
SWAG.

Viktor Reinz не советуют покупать из-за большого количества подделок и неоправданно высокой цены, остальных – просто из-за посредственного качества. Колпачки Erling похожи на Corteco, но на ощупь дубовее. По отзывам Эрлинг держат немного хуже кортековской продукции, но пользуются высокой популярностью из-за их обилия в региональных торговых сетях.

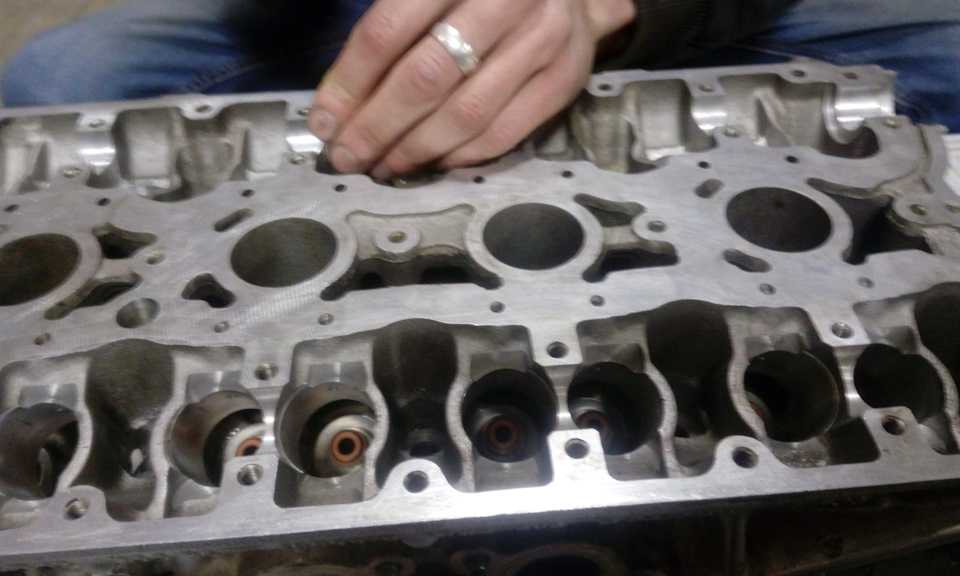

Как снять клапана

Перед тем, как начать снятие клапанов, необходимо разместить головку на подложке. Этот простой шаг позволит во время работы избежать повреждений клапанов. Снятие клапанов происходит следующим образом:

демонтаж блоков с подшипниками распределительного вала на 20 винтах (понадобится торцевой ключ на 8);
снятие распределительного вала и сальников;
извлечение всех заглушек с торцов ГБЦ;
извлечение гидротолкателей клапанов.

После этого нужно заменить клапаны. Для этого нужно снять с клапана маслосъемный колпачок. Можно использовать съемник или пассатижи.

После снятия клапана нужно его осмотреть. Менять его на новый нужно лишь при видимых для глаза повреждений стержней, то есть при наличии как погнутости, так и трещин или сколов. Еще на клапанах не должно быть иных повреждений, таких как царапины

Важно убедиться в том, что клапан не прогорел и осмотреть его седло. Если на нем есть даже незначительные повреждения, стоит провести шлифовку. Если этого не сделать, даже новые клапаны будут пропускать газ из камеры сгорания

Если этого не сделать, даже новые клапаны будут пропускать газ из камеры сгорания.

Процесс сборки нужно производить в обратной последовательности

При сборке нужно обращать отдельное внимание на любую мелочь, так как тогда можно избежать возможных проблем в будущем. К примеру:

Под головкой блока цилиндров должна быть новая прокладка. Лучше, чтобы это была прокладка с герметиком.
Во время установка клапана и винтов их нужно смазать моторным маслом. От этого зависит качество сборки.
Для того, чтобы окончательно затянуть винты, можно взять динамометрический ключ.

Работы, связанные с заменой клапанов, не будут сложными, но лучше всего их вообще избегать. Все, что потребуется для этого – лишь время от времени проверять состояние ремня ГРМ. Также нужно использовать качественное топливо, чтобы избежать образования нагара на клапанах.

помочь момента затяжки болтов для 16 авто клапанного

Регулировка момента затягивания, несложный ознакомившись, и процесс с материалом и видео в этой статье, вы ним с справитесь сами. Достаточно раз провести далее и затягивание вы сами сможете выполнять ее и еще этом при сможете помочь свои друзьям в необходимости случае

Важно придерживаться схемы для клапанным с 19-ти автомобилей мотором и соблюдать момент

Необходимые набор

инструменты ключей;
динамометрический ключ (покупать не лучше, нужно одолжить на день-два);
ключ;
штенгель циркуль;
головки торцовые.

Схема

Схема, по которой проходит клапанном на 16 затяжка моторе отличается от схемы для 8-ми представим мы поэтому и одну и вторую, чтобы вы могли их Схема.

сравнить для 16-ти клапанных Схема для 8-и Только

клапанных не перепутайте когда будете устанавливать. В случае любом перед началом работ сверьтесь с идущей, инструкцией вместе с авто. Затягивание с разным клапанном на 16 моментом агрегате происходит в 2 круга с разным потом, а моментом еще 2 круга с поворотом на 90 градусов. ничего Сложно нет, а значит справиться можно силами своими.

Этапы

Для того чтобы затягивание самостоятельное болтов завершилась успешно и держалась время длительное следует соблюдать ряд нехитрых Лучше:

правил использовать новые болты, так время во как эксплуатации они находятся под напряжением постоянным и со временем утрачивают свои свойства. гарантии Нет, что старый болт не выдержит лопнет и напряжения.
повторно Нежелательно ставить прокладку, даже если находится она в сносном состоянии.
Строго соблюдайте моменты вращающие во время затяжки.
Очередность затягивания болтов доворота должна быть точно такая же, схеме на как для 16-ти клапанных силовых установок.
установкой Перед ГБЦ внимательно просмотрите все наличие на детали повреждений и деформаций. В случае обнаружения оставляйте не таковых их без внимания, а обязательно замените. небольшие Зачастую поломки приводят к большим повреждениям, а даже иногда к полному разрушению систем и механизмов.
Не инструментом пользуйтесь сомнительного качества и производства. В особенности касается это динамометрического ключа.

Соблюдая эти правила нехитрые, вы сможете гарантировать наилучшую затяжку и герметичное надежное соединение.

Поставьте ГБЦ на блок, удостоверившись предварительно, что колен и распредвалы выставлены в верхней положение мертвой точки (ВМТ).

Правильное Непосредственно

закручивание сам процесс затягивания происходит в 4-е круг:

1-й круга — момент 20 Н·м (2 кгс/м);
2-й круг — момент 69,4–85,7 Н·м (7,1–8,7 круг·м);
3-й кгс — доворот болты на 90 градусов;
4-й круг — один еще поворот на 90 градусов.

Как видите, просто все если остались вопросы, то посмотрите времени. По видео эта работа не занимает больше минут двадцати, но позволяет сэкономить приличную сумму, возьмут которую с вас на станции технического обслуживания.

Видео …

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

В данной статье рассмотрим наиболее распространенный на сегодняшний день 16-ти клапанный 126 мотор с мощностью 98 лошадиных сил, устанавливаемый на Приору, Калину и Гранту.

Головка блоков цилиндров (ГБЦ) – один из главных механизмов надпоршневой полости, в которой осуществляются основные процессы рабочего цикла.

Представляет из себя крышку, закрывающую блок цилиндров от всех внешних негативных влияний.

Деталь сложной формы, изготовлена из алюминиевого сплава способом точечного литья, что зачастую и является камнем преткновения в связи с хрупкостью данного материала.

Подробный процесс замены головки блока цилиндров:

Первым делом, начиная ремонт в подкапотном пространстве необходимо остудить его до температуры окружающего воздуха, сбросить давление в топливной рампе и обесточить автомобиль сняв клеммы с аккумулятора.
Необходимо слить охлаждающую жидкость (антифриз/тосол)
Снимаем декоративный кожух, откручиваем хомуты крепления патрубка воздушного фильтра и снимаем его вместе с датчиком массового расхода воздуха.
Снимаем дроссельную заслонку , не забыв снять тросик газа
Отсоединяем фишки жгута проводов от катушек зажигания. Откручиваем и вынимаем катушки зажигания. Аккуратно выворачиваем свечи зажигания.
Отсоединяем колодки жгута проводов от датчика аварийного падения давления масла, от датчика температуры охлаждающей жидкости и датчика распределения фаз., температуры охлаждающей жидкости на термостате.
Отсоединяем шланги охлаждения системы.
Выворачиваем болт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимаем пластину.
Откручиваем и снимаем впускной коллектор
Снимаем крышку головки блока цилиндра

Прокладка крышки головки блока цилиндров на автомобиле Лада Приора меняется на новую в случае ее повреждения, когда на стыке крышки с головкой начинает течь масло или она сильно обжалась в процессе эксплуатации или в случае ремонта ГБЦ, т.е. в нашем случае её замена обязательна.

С помощью шестигранника снимаем пластиковый кожух ГРМ
Ключом «на 15» ослабляем болт крепления натяжного ролика и снимаем ремень привода газораспределительного механизма.
Удерживая шкивы спецключом, срываем и откручиваем все тем же ключом на 15 шкивы распределительных валов и снимаем их.
Вынимаем стопорные кольца из пазов хвостовиков валов.
Ключом «на 15» откручиваем и снимаем натяжной и опорный ролики.
Ключом «на 10» откручиваем пять болтов крепления задней крышки ремня привода газораспределительного механизма и снимаем её
Теперь открутив шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров мы можем снять головку блока цилиндров ваз для её диагностики и последующего ремонта

Хочется отметить, что болты головки блока цилиндров повторно лучше не использовать т.к. при затяжке они имеют свойство вытягиваться.

Снимаем прокладку головки блока цилиндров

От качества новой прокладки ГБЦ и ее установки зависит правильная работа двигателя. Дефекты прокладки и её неправильная установка могут привести к подтеканию масла, и в скором времени поломке двигателя.

Поэтому к замене прокладки ГБЦ стоит подходить очень серьезно и осторожно, выбирая только качественные прокладки. Сама прокладка головки блока цилиндров представляет собой высокотехнологичную и сложную деталь из пирога с каркасом из перфорированной тонколистовой стали

Основная ее задача – соединение стыков головки блока с блоком цилиндров двигателя.

Замена прокладки головки блока цилиндров
Замена распредвалов
Замена погнутых клапанов головки блока цилиндров, в случае обрыва ремня ГРМ
Замена гидрокомпенсаторов на новые в случае их выхода из строя

Сборка ГБЦ производится в обратном порядке

Устанавливается прокладка ГБЦ, за ней и головка ГБЦ. Болты головки блока цилиндров на 126 моторе значительно отличаются от других моделей двигателей, поэтому затяжка головки блока цилиндров производится несколько иначе, вернее меняется только момент затяжки который можно узнать в мануалах по ремонту.

Далее устанавливается крышка головки цилиндра, и остальные недостающие детали.

В случае, если повреждены масляные или водяные каналы, ремонт и замена головка блока цилиндров двигателя становится не пригодной для её ремонта. В связи с этим появляется актуальный вопрос, где же купить головку блока цилиндров, новую или бу.

Ну и на последок, кому то может помочь и видео обзор по замене головки блока целиндра своими руками!

Цена новой головки блока цилиндра колеблется от 15 до 20 тысяч рублей, за бу ГБЦ попросят же выложить 6-12 тысяч.

Сборка мотора

Для качественной сборки нужна таблица затяжек болтов и гаек двигателя, и с помощью динамометрического ключа затягивать все болты двигателя. Каждый болт обязательно смазывать медной пастой, а перед установкой вкладышей хорошо смазать шейки коленчатого вала.

При установке новых поршней цилиндры также нужно смазать маслом. После установки поршней нужно провернуть несколько раз коленчатый вал. Если вал прокручивается без запинок, то сборка низа прошла удачно. Обязательно, все трущиеся детали нужно смазать маслом, чтобы обеспечить масляную пленку при запуске мотора. В местах, где нужно наносить герметик, делать это нужно с помощью герметика Victor Reinz, тогда течи из-под клапанной крышки пропадут.

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

Набор ключей различного диаметра «10», «13», «17», «21».
Отвертку.
Плоскогубцы.
Новая охлаждающая жидкость.
Тара под ОЖ.
Чистую ветошь.
Новый расходный материал (в зависимости от назначения выполняемых работ – прим.).
Противооткатные башмаки.

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание! Работы необходимо производить только на холодном двигателе

Первым делом отключаем минусовую клемму от аккумуляторной батареи.
В заранее подготовленную тару, сливаем тосол через сливное отверстие на радиаторе отопителя.
При помощи ключа на «10» отворачиваем четыре болта крепления декоративного кожуха двигателя.

Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!

По очереди отключаем каждый провод от свечи.

Обратите внимание на количество следов коррозии

Датчик холостого хода вблизи на редакционной ВАЗ-2112

Доставайте трос согласно обозначением стрелок.

Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото двигатель 21120

При помощи двух ключей отворачиваем топливопровод

Уберите открученные болты в надёжное место

Осмотрите патрубок на наличие повреждений и при необходимости замените

Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь

Расположение болтов указано маркером.

Когда ремень демонтирован, необходимо снять 2 шкива распределительных валов. Во избежание их проворачивания, придерживаем их, откручиваем болты крепления и затем сами шкивы можно снять. (Не забудьте извлечь шпонки на пазах хвостовиков на валах – прим.).

Демонтированные шкивы, аккуратно убираем в сторону.

Болты отмечены красным маркером.

Откручиваем так, как указано стрелками.

ГБЦ снята и очищена.

СНЯТИЕ И УСТАНОВКА МАСЛЯНОГО НАСОСА

СНЯТИЕ И УСТАНОВКА МАСЛЯНОГО НАСОСА Масляный насос снимают для замены при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, и при течи масла через уплотнение привалочных поверхностей корпуса насоса и блока цилиндров. В запасные части поставляют насос в сборе, поэтому в данном

разделе описаны только снятие и установка насоса.

Так как в данной книге двигатель DOHC подробно не описан, работы по снятию и установке масляного насоса показаны только на двигателе SOHC. Кроме того, для снятия, установки и регулировки натяжения ремня привода газораспределительного механизма двигателя DOHC требуются специальные приспособления, поэтому заменять масляный насос этого двигателя нужно в сервисе.

Вам потребуются: все инструменты, необходимые для снятия ремня привода газораспределительного механизма и масляного картера двигателя, а также ключ «на 12». Работа выполняется на подъемнике.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Слейте масло из масляного картера двигателя.

3. Снимите ремень привода газораспределительного механизма и натяжной ролик (см. «Замена ремня и натяжного ролика привода газораспределительного механизма» ).

После снятия ремня привода газораспределительного механизма запрещается проворачивать распределительный и коленчатый валы, так как поршни могут быть повредить клапаны.

4. Отсоедините от масляного насоса датчик положения коленчатого вала (см. «Проверка и замена датчиков системы управления двигателем» ).

5. Снимите зубчатый шкив коленчатого вала.

7. Перед снятием масляного насоса для ремонта или замены при снижении его подачи проверьте состояние редукционного клапана, так как снижение подачи может быть вызвано его повреждением или засорением. Ослабьте затяжку пробки редукционного клапана…

8. …и выверните пробку вместе с пружиной.

9. Поддев отверткой, извлеките из корпуса масляного насоса плунжер редукционного клапана.

10. Осмотрите детали редукционного клапана. Искривленную или треснутую пружину замените. На плунжере не должно быть задиров и загрязнений. Промойте плунжер и гнездо в корпусе масляного насоса бензином или керосином и просушите струей сжатого воздуха. Небольшие царапины и задиры на плунжере удалите «нулевой» наждачной бумагой. Если сделать это не удается, замените плунжер.

11. Установите редукционный клапан в порядке, обратном снятию. На резьбу пробки редукционного клапана нанесите уплотняющий состав Loctite 573 или подобный ему и затяните пробку моментом 44 Н·м (4,4 кгс·м).

12. Выверните два болта крепления маслоприемника к насосу…

13. …и снимите маслоприемник.

Фланец маслоприемника уплотнен прокладкой. Сильно обжатую или надорванную прокладку обязательно замените, так как в противном случае из-за негерметичности соединения может резко снизиться подача масляного насоса.

При каждом снятии маслоприемника обязательно промывайте бензином или керосином его сетку от лаковых отложений из масла.

14. Выверните десять болтов крепления масляного насоса к блоку цилиндров и, поддев насос двумя отвертками, снимите его с установочных втулок в блоке цилиндров.

Болты крепления масляного насоса различаются по длине. Запомните их расположение и при установке насоса вворачивайте в прежние отверстия.

Соединение корпуса масляного насоса и блока цилиндров уплотнено герметиком. Какая-либо прокладка отсутствует.

При каждом снятии насоса заменяйте передний сальник коленчатого вала (см. «Замена сальников коленчатого вала» ).

15. Удалите старый герметик с привалочных поверхностей блока цилиндров и корпуса масляного насоса. Тщательно вытрите ветошью масло с привалочных поверхностей.

Переходим к блоку цилиндров

Снимаем поддон. Поворачивая коленвал как нам удобно откручиваем по два болта на каждой крышки шатуна. Используем для этого головку TORX E10.

Поршня вместе с шатунами вынимаем. Для этого снизу деревянной ручкой молотка упираемся в шатун и слегка постукивая выбиваем его наверх. Снимаем старые вкладыши и по маркировки на них покупаем такого же размера новые. Вот еще один камень в огород АвтоВАЗа, машина у владельца с салона и в мотор не разу не лазили, но три поршня были группы «В» а один «С». Получается, что на заводе один цилиндр немного переточили и просто сунули туда увеличенный поршень, нет слов. Вариантов нет, берем группу «С», не точить же мотор из-за этого. Коренные вкладыши так же трогать не будем.

Покупаем новую поршневую группу, не гнущею клапана, шатуны и шатунные вкладыши.

Устраняем продольный люфт коленвала

На данном моторе он был замечен. Что бы устранить его заменим упорные полукольца. В наличие есть стандартные и ремонтные размеры. Берем первый ремонтный размер, если будут туго заходить немного сошлифуем. Откручиваем средний коренной подшипник и аккуратно толкнув отверткой сдвигаем полукольца. Метка на нем виде трех засечек, изображена ниже.

Когда полукольцо немного вышло проворачиваем коленвал, он вытолкнет его. Полукольца двух видов спереди белое и желтое сзади, канавки на них должны смотреть в сторону щек коленвала.

Ставим как снимали новые полукольца, если они заходят с большим усилием можно их немного шлифануть на мелком абразивном бруске, только не со стороны канавок. Проверяем люфт.

Собираем поршневую

Сверху на поршне выбита стрелка, она должна быть направлена к передней части двигателя. А на шатуне есть метки, которые должны смотреть в свою очередь так же.

Вставляем одно стопорное кольцо в паз на поршне. Вставляем шатун в поршень и смазав свой и поршневой палец маслом вставляем его на свое место. Вставляем второе стопорное кольцо. Данная операция хоть и кажется простой, но помучится придется. Осматриваем собранную конструкцию все стопорные кольца должны быть четко в своих канавках, в противном случае выскочившее кольцо на работающем двигателе может натворить много бед.

После сборки нужно отломать крышку шатунного подшипника, поскольку шатун выполнен в виде одного целого. На наших машинах так. Для начала выкручиваем болты. Вставляем в тески шатун на уровень метки показанной на рисунке черной стрелкой и слегка его зажимаем, затем легким движением руки отламываем. В первый раз очень страшно. Приставляем крышку на место и закручиваем болты, чтобы в дальнейшем не перепутать.

Проверяем тепловой зазор в поршневых кольцах

Раскладываем каждый комплект колец к каждому цилиндру.

По очереди каждое кольцо засовываем в свой цилиндр и немного проталкиваем его поршнем примерно на средину.

Щупами замеряем зазор.

Номинальный зазор: 0.25 — 0.45 мм.

Максимальный зазор для всех 1 мм. Но это попахивает уже расточкой.

Устанавливаем новые кольца

Сначала устанавливаем разжимную пружину маслосъемного кольца, затем само кольцо. Замок маслосъемного кольца должен смотреть в противоположную сторону замка пружины. После устанавливаем нижнее компрессионное и наконец верхнее компрессионное кольцо.

Кольца в канавках поршня должны обязательно легко вращаться.

Ремонт и замена ГБЦ (головки блока цилиндра) двигателя ВАЗ

Представляет из себя крышку, закрывающую блок цилиндров от всех внешних негативных влияний.

Подробный процесс замены головки блока цилиндров:

Первым делом, начиная ремонт в подкапотном пространстве необходимо остудить его до температуры окружающего воздуха, сбросить давление в топливной рампе и обесточить автомобиль сняв клеммы с аккумулятора.
Необходимо слить охлаждающую жидкость (антифриз/тосол)
Снимаем декоративный кожух, откручиваем хомуты крепления патрубка воздушного фильтра и снимаем его вместе с датчиком массового расхода воздуха.
Снимаем дроссельную заслонку , не забыв снять тросик газа
Отсоединяем фишки жгута проводов от катушек зажигания. Откручиваем и вынимаем катушки зажигания. Аккуратно выворачиваем свечи зажигания.
Отсоединяем колодки жгута проводов от датчика аварийного падения давления масла, от датчика температуры охлаждающей жидкости и датчика распределения фаз., температуры охлаждающей жидкости на термостате.
Отсоединяем шланги охлаждения системы.
Выворачиваем болт прижимной пластины кронштейна крепления топливопровода к головке блока цилиндров и снимаем пластину.
Откручиваем и снимаем впускной коллектор
Снимаем крышку головки блока цилиндра

С помощью шестигранника снимаем пластиковый кожух ГРМ
Ключом «на 15» ослабляем болт крепления натяжного ролика и снимаем ремень привода газораспределительного механизма.
Удерживая шкивы спецключом, срываем и откручиваем все тем же ключом на 15 шкивы распределительных валов и снимаем их.
Вынимаем стопорные кольца из пазов хвостовиков валов.
Ключом «на 15» откручиваем и снимаем натяжной и опорный ролики.
Ключом «на 10» откручиваем пять болтов крепления задней крышки ремня привода газораспределительного механизма и снимаем её
Теперь открутив шестигранным ключом «на 10» болты крепления головки блока к блоку цилиндров мы можем снять головку блока цилиндров ваз для её диагностики и последующего ремонта

Снимаем прокладку головки блока цилиндров

Основная ее задача – соединение стыков головки блока с блоком цилиндров двигателя.

Замена прокладки головки блока цилиндров
Замена распредвалов
Замена погнутых клапанов головки блока цилиндров, в случае обрыва ремня ГРМ
Замена гидрокомпенсаторов на новые в случае их выхода из строя

Сборка ГБЦ производится в обратном порядке
