Горит восклицательный знак на приборной панели: что делать водителю

С учетом того, что причин может быть несколько, при этом самой серьезной являются тормоза, остановимся на этой проблеме более подробно. Если горит восклицательный знак на панели, на начальном этапе нужно проверить уровень тормозной жидкости в бачке. Для этого достаточно поставить машину на ровную площадку, открутить крышку бачка и убедиться в том, что уровень находится между о и «макс». Если уровень ниже минимальной отметки, тогда восклицательный знак на панели загорается по сигналу от датчика.

В случае, когда недавно водитель проверял уровень, а теперь произошло его резкое снижение, важно найти причину утечки ТЖ из системы. Это могут быть тормозные шланги, гидропривод сцепления, тормозные цилиндры и т.д. Бывает и так, что во время проезда неровностей индикатор горит, а потом тухнет на ровной дороге

Это значит, что жидкости в бачке мало, но уровень еще не опустился до критической отметки. Когда машина раскачивается, срабатывает датчик, тогда как на ровной поверхности уровня тормозной жидкости еще достаточно, чтобы индикатор погас

Бывает и так, что во время проезда неровностей индикатор горит, а потом тухнет на ровной дороге. Это значит, что жидкости в бачке мало, но уровень еще не опустился до критической отметки. Когда машина раскачивается, срабатывает датчик, тогда как на ровной поверхности уровня тормозной жидкости еще достаточно, чтобы индикатор погас.

Следует помнить, что в процессе эксплуатации важно периодически контролировать уровень ТЖ, использовать только рекомендуемые жидкости для долива, а также своевременно менять жидкость и прокачивать тормоза. Идем далее. Может случиться так, что выставив уровень, проблема не исчезает

В такой ситуации нужно проверять сам датчик уровня ТЖ. Датчик находится в бачке главного тормозного цилиндра. Чтобы проверить датчик, нужно выполнить следующие действия:

Может случиться так, что выставив уровень, проблема не исчезает. В такой ситуации нужно проверять сам датчик уровня ТЖ. Датчик находится в бачке главного тормозного цилиндра. Чтобы проверить датчик, нужно выполнить следующие действия:

Идем далее. Может случиться так, что выставив уровень, проблема не исчезает. В такой ситуации нужно проверять сам датчик уровня ТЖ. Датчик находится в бачке главного тормозного цилиндра. Чтобы проверить датчик, нужно выполнить следующие действия:

Включаем зажигание, восклицательный знак загорается, что указывает на низкий уровень ТЖ. В норме значок должен гаснуть, если уровень нормальный и датчик работает в штатном режиме. Если этого не происходит, причем уровень жидкости в бачке нормальный, тогда нужно «скинуть» питание с датчика. Если индикатор погас, проблема зачастую в датчике. Часто ломается поплавок и лежит на дне, хотя жидкости в бачке достаточно.
В случае, когда восклицательный знак горит, а питание на датчик не подается, такая ситуация может указывать на проблемы с проводкой, причем датчик скорее всего в рабочем состоянии. Проводка может замыкать, возникают повреждения, обрывы и т.д.

Замена ламп щитка приборов (приборной панели) Лада Приора

В процессе эксплуатации Лады Приоры, да и любого автомобиля, лампа в том числе и щитка приборов периодически перегорают

Перегоревшая лампа в панели приборов, которая к примеру указывает уровень топлива или давления масла, может лишить вас важной информации

Если у вас перегорела лампа щитка приборов, советуем произвести замену разу всех ламп, так как ресурс их примерно одинаков.

Какие лампы установлены в щитке Приоры

В зависимости от года выпуска, в Lada Priora могут быть установлены как лампы с обычным патроном, так и с патроном VDO.

Для точного определения ламп, необходимо сначала снять щиток и определить тип патрона.

Лампы в патронах одинаковы, однако с завода, усы ламп припаяны к патрону и чтобы заменить лампу, необходимо отпаять или выдернуть старую и установить на ее место новую лампу, припаяв при этом усы.

Однако можно пойти и более простым путем, купив уже готовые лампы с патронами. Отметим, что в них лампы устанавливаются без пайки усов. То есть при дальнейшем перегорании ламп, вы просто меняете лампу и все.

Обычный патрон с лампой выглядит так
Так выглядит лампа с патроном VDO

Можно ли установить светодиодные лампы?

Вместо обычных ламп щитка, некоторые из владельцев устанавливают светодиодные. Плюс их в том,что они дают более яркий свет и можно выбрать лампы разных цветов. Однако некоторые светодиодные лампы длиннее обычных, поэтому при установке в панель приборов они встают плотнее к светофильтру и делают яркое пятно. Но при этом сама панель и указатели становятся ярче.

Плюсы светодиодов в щитке

более яркий свет, что позволяет лучше освещать приборы
возможность выбора ламп различных цветов по желанию
более долгий срок службы качественных светодиодов

Минусы

Слишком яркие светодиодные лампы делают засветы на панели, что выглядит не очень
иногда панель выглядит слишком ярко и отвлекает от движения
от яркого света панели могут уставать глаза

При установке светодиодных ламп в щиток приборов на Приору, регулировка яркости не особо работает из-за того, что диоды потребляют очень мало энергии и следовательно в отличии от обычных ламп при уменьшении подачи тока не теряют яркости.

Обычные лампы накаливания

PHILIPS 12V бесцок.W 1.2W цена от 25 руб за штуку
GE 12V бесцок.W 1.2W цена от 30 руб за штуку
OSRAM 12V бесцок.W 1,2W цена от 20 руб
МАЯК 12v бесцок W 1,2W цена от 7 руб

Снимаем щиток приборов

Для снятия щитка потребуется плоская и крестовая отвертка.

Откручиваем два верхних самореза (как показано на рисунке), затем снимаем аккуратно панель под рулевой колонкой. Она держится сверху на зажимах, а снизу на 3 креплениях которые необходимо просто повернуть.

Под панелью видим еще 2 самореза крепления щитка, их тоже откручиваем. Теперь опускаем руль в самое нижнее положение и убираем пластиковую накладку щитка.

Теперь остается открутить два самореза держащих саму приборную панель

Откручивать их следует осторожно, так как саморезы могут упасть под панель. Откручивать их лучше отверткой с намагниченным наконечником

Тянем не сильно панель на себя и видим зеленую колодку и жгут проводов. Отсоединяем ее нажав на «язычок» и потянув слегка вверх. После чего панель приборов будет снята.

Меняем лампы в щитке

Всего в щитке приборов на Приоре 5 ламп подсветки — 4 из которых по середине и одна подсвечивает нижний дисплей.
Производим замену ламп на обычные или светодиодные и производим сборку в обратной последовательности.

Если устанавливаете светодиодные лампы будьте внимательны, у них есть полярность. Поэтому перед установкой щитка на место, подсоедините колодку включите подсветку приборной панели и проверьте — все ли лампы горят.

Что означают значки на приборке Калины

Приборка Калины имеет полный список необходимых индикаторов и указателей для комфортного управления и работы с машиной. Каждый элемент конструкции ответственен за свою часть бортового оборудования. Описание каждого символа выглядит так:

1 – стандартный тахометр. Стрелочный индикатор разбит до 7000 оборотов с порогом 500 об/мин;
2 – Проверьте двигатель. Стандартная лампа, присутствующая на всех современных машинах. Говорит о серьезной поломке двигателя и необходимости срочного ремонта;
3/9 – указатели обозначают включение поворотников;
4 – сильно снизилось давление масла в двигателе;
5 – АВС неисправен обычно гаснет при повороте ключа;
6 – индикатор работы иммобилайзера;
7 – индикатор имеет простое значение, говорит о перегреве мотора;
8 –указатель состояния парковочного тормоза;
10 – эмблема аккумулятора показывает состояние заряда батареи;
11 – одометр;
12 – указатель состояния системы курсовой устойчивости;
13 – необходимость перехода на повышенную передачу в большинстве версий не устанавливается;
14 – лампа индикации дальнего света;
15/17 – указатель нормальной работы кормовых/передних противотуманных огней;
16 – сигнализатор ближнего света;
18 – клавиша сброса суточного пробега;
19 – стандартный дисплей;
20 – иконка, указывающая на правильность закрытия дверей;
21 – критическое падение уровня топлива в бензобаке;
22 – восклицательный знак, вписанный в профиль покрышки, указывает на прокол колеса;
23 – если лампа гаснет после запуска двигателя – усилитель руля работает нормально;
24 – требование пристегнуть ремни безопасности;
25 – восклицательный знак используется только в некоторых комплектациях машины;
26 – указатель работы подушки безопасности.

Значки актуальны для версий типа хэтчбек и седан только определенных версий. В зависимости от года выпуска и комплектации обозначение символов может отличаться от номинального значения.

Комбинация приборов ВАЗ-2170

Размещение приборов

Щиток приборов Лада Приора состоит из следующих деталей.

1. Тахометр. Здесь показывается частота вращения коленвала. Красная зона — порог, который не рекомендуется переступать при раскручивании двигателя. Максимум 6 тыс. оборотов за минуту.
2. Индикатор при левом повороте. Когда включается левый поворот, загорается зеленый свет, который постоянно мигает. Сопровождается звуковым подтверждением.
3. Спидометр — показатель скорости движения машины.
4. Индикатор при правом повороте.
5. Стрелка, которая показывает температуру остужающей жидкости. Если стрелка указателя дойдет до красной зоны при температуре более 115°С, зуммер будет сигнализировать об этом на протяжении 5 сек. до снижения температуры жидкости до 110°С. Если не удается понизить температуру жидкости на протяжении 10-15 сек., нужно быстро заглушить мотор, чтобы не дать ему перегреться. Причина, по которой закипела охлаждающая жидкость, должна быть выявлена.
6. Стрелка для указания уровня топлива. Когда достигается красная зона, начинает гореть красный индикатор, показывающий резерв топлива. Это значит, что топлива осталось не более 5 л. Не советуют до конца расходовать топливо, так как мусор, собирающийся на самом дне бензинового бака, может засорить топливную систему. Тогда ее придется ремонтировать.
7. Индикатор резерва топлива. Имеет вид рисунка колонки для заправки. Горит оранжевым цветом и указывает, что нужно дозаправиться. Зуммер подает два сигнала с перерывом по 0,25 сек.
8. Кнопка, которая сбрасывает показания суточного пробега и переключает режимы индикаторов. Если нажать ее, показатели пробега возвратятся к нулю.
9. Аварийка. Если нажать, замигает светом красного цвета. Включается мигание габаритных огней машины, говоря о поломке.
10. Индикатор рулевого электронного усилителя. При включенном зажигании он горит оранжевым цветом и гаснет, когда запускается двигатель.
11. Индикатор дальнего света. Если включить дальний свет фар ночью, загорается синим цветом.

Внешний вид стандартной торпеды

1. Индикатор стояночного тормоза. При включении тормоза горит красным цветом.
2. Индикатор включенного наружного освещения. Если включить ближний свет или габаритные огни, загорается зеленым светом.
3. Индикатор подушки безопасности. Оранжевый цвет при включенном зажигании на протяжении от 3 до 4 сек.
4. Индикатор аварийного давления масла. Горит красным светом при включенном зажигании. При запуске мотора гаснет. Нужно обязательно следить за работой данного индикатора, когда включаете зажигание. Если не происходит загорание сигнализатора, значит, он сломался или появились проблемы в работе датчика. При запущенном двигателе зуммер сигналит 5 сек. при загорании индикатора. Это говорит о том, что давление масла ниже необходимого. Нужно выключить мотор и исправить поломку. Если уровень давления масла недостаточный, нельзя эксплуатировать двигатель. Он может выйти из строя.
5. Индикатор системы иммобилизации. Горит оранжевым цветом. Показывает положение иммобилизатора и порядок охраны машины.
6. Жидкокристаллический индикатор компьютера. Верхний ряд — общий пробег или за сутки. Средний ряд — все функции маршрутного компьютера.
7. Индикатор отстегнутых ремней безопасности. Горит красным. Зуммер прерывисто подает сигнал.
8. Индикатор разряда АКБ. Горит красным цветом, если включить зажигание, и гаснет при работе двигателя. Нужно строго следить за работой этого датчика. Если он не горит при включенном зажигании, возможна поломка в системе зарядки АКБ или поврежден сам датчик. Если горит при работе мотора, значит, у заряда АКБ низкое напряжение. Возможно, ремень ГРМ ослаблен или оборван, истерлись щетки генератора или он сам поломался.
9. Датчик аварийности рабочей тормозной системы. Горит красным при включенном зажигании. После запуска мотора перестает светиться. Если этого не происходит, эксплуатировать автомобиль нельзя.

Расположение всех датчиков на панели

Индикатор поломки электронного распределения тормозных сил.
Индикатор отключенных подушек безопасности пассажира на переднем сидении.
Индикатор поломки АБС.
Датчик двигателя. При включении зажигания горит оранжевым цветом. Гаснет, когда двигатель начинает работать. Если горит при включенном моторе, возникла неисправность. Поломку нужно устранять.

Штатная панель приборов – артикул и цена

Оригинальная приборка автомобиля существует в трех видах.

первый — это вариант для дорестайлинговой машины;
вторая панель – для рестайлинговой машины;
а третья, — это вариант «Люкс» для рестайлинговой, который стал слабо похожим на все предыдущие торпеды.

Каждая из них содержит стандартные элементы такие, как тахометр, поэтому их функциональность не падает. . Кто хочет сделать тюнинг щитка приборов этот вариант для них.

Приора первого поколения

Комбинация приборов для Lada Priora первого поколения получила каталожный номер 2170-3801010. Стоимость – около 6 000 рублей. С ней все стандартно – слева направо расположены четыре дуговые шкалы с красными стрелками: одометр, спидометр, температура охлаждающей жидкости, уровень топлива. Под спидометром расположен маленький дисплей бортового компьютера, а над дугами – все индикаторы, включая указатели поворотов.

Приора 2

Для Приоры вариации «Люкс» есть еще два «подвида» — с CAN-шиной или без нее. Разные подвиды были сделаны для того, чтобы панель можно было подключить к любой машине. Каталожный номер – 2170-3801010-50 без шины, 2170-3801010-60 с шиной. Она отличительна тем, что содержит вытянутый дисплей с экраном, который может высветить навигатор.

Каталожный номер комбинации для сборки «Норма» — 21720-03801010-20. Стоимость – 6 500 рублей. Как и вариант «Люкс», получила более яркий спидометр с одометром, а температура охлаждающей жидкости вместе с указателем уровня топлива прячется снизу спидометра и одометра. База не составит маршрут на дисплее, но покажет всю информацию в красках.

Можно ли установить светодиодные лампы?

Плюсы светодиодов в щитке

более яркий свет, что позволяет лучше освещать приборы
возможность выбора ламп различных цветов по желанию
более долгий срок службы качественных светодиодов

Слишком яркие светодиодные лампы делают засветы на панели, что выглядит не очень
иногда панель выглядит слишком ярко и отвлекает от движения
от яркого света панели могут уставать глаза

При установке светодиодных ламп в щиток приборов на Приору. регулировка яркости не особо работает из-за того, что диоды потребляют очень мало энергии и следовательно в отличии от обычных ламп при уменьшении подачи тока не теряют яркости.

Разбор щитка Приоры

Панель может крепиться двумя способами. Это могут быть защёлки, на которые достаточно нажать и панель просто достанется. А могут быть болты, которые необходимо откручивать отвёрткой. Однако в основном панели все вынимаются одинаково без усилий.

Продолжаем разборку для последующего тюнинга щитка приборов Приоры.

Когда вы сняли панель, необходимо снять стекло с передней части и открутить заднюю крышку. Она держится на нескольких болтах. Под ней вы увидите зелёную микросхему и другие внутренности приборов.

Козырёк

После задней крышки необходимо снять козырёк. Он держится на двух защёлках. Стрелки должны располагаться на нулевых показателях. Вообще, в момент разборки панели лучше сфотографировать, куда указывают стрелки, чтобы потом не запутаться и выставить их правильно.

Стрелки

Следующий этап тюнинга приборной панели Приоры — съём стрелок. Это надо делать аккуратно, ни в коем случае не тянуть их, не рвать и не прикладывать больших усилий. Стрелки снимаются поворотом против часовой стрелки и лёгким потягиванием вверх. Если стрелки заклинило, и они не вынимаются, можно воспользоваться отвёрткой и немного их «подцепить». Поддеваем стрелки с двух сторон и постепенно тянем вверх. В какой-то момент стрелка выскочит, но примите к сведению, что из-за пружинки она может отлететь достаточно далеко.

Надо стараться не задеть ногтями покрытие, иначе на панели могут остаться следы и царапины. Они будут подсвечиваться и портить всю картину.

Накладка и световоды

Далее снимаем накладку. Некоторые панели приборов Приоры не могут быть разобраны без снятия этой накладки. Но и в других случаях её лучше снять, так как из-за неё не видно, что находится сзади приборов и как расположена подсветка. Подсветка может быть цельной для всех датчиков или отдельной для каждого. Приклеенную накладку со светофильтрами снимает так, чтоб ни в коем случае её не повредить.

В Приоре обычно три раздельных световода. Они крепятся на защёлки и вынимаются очень просто. Иногда в момент вынимания световод может быть повреждён. В этом ничего страшного нет, и его можно продолжать использовать.

Снимаем экран

Чтобы продолжит разборку панели приборов в Приоре для тюнинга своими руками, снимаем экранчик. Он стоит на резиновых проводниках, поэтому снимается тоже просто. Переворачиваем панель и откручиваем оставшиеся болтики. Вынимаем и лампочки, которые больше не понадобятся.

С помощью плоскогубцев разжимаем фиксаторы и достаём экранчик. Под экранчиком расположен ещё один световод — ярко-салатового цвета, его необходимо вынуть.

Панель почти разобрана, осталось отделить основную белую часть от зелёной микросхемы. Таким образом, мы разобрали весь щиток и можем продолжать тюнинг панели приборов Приоры.

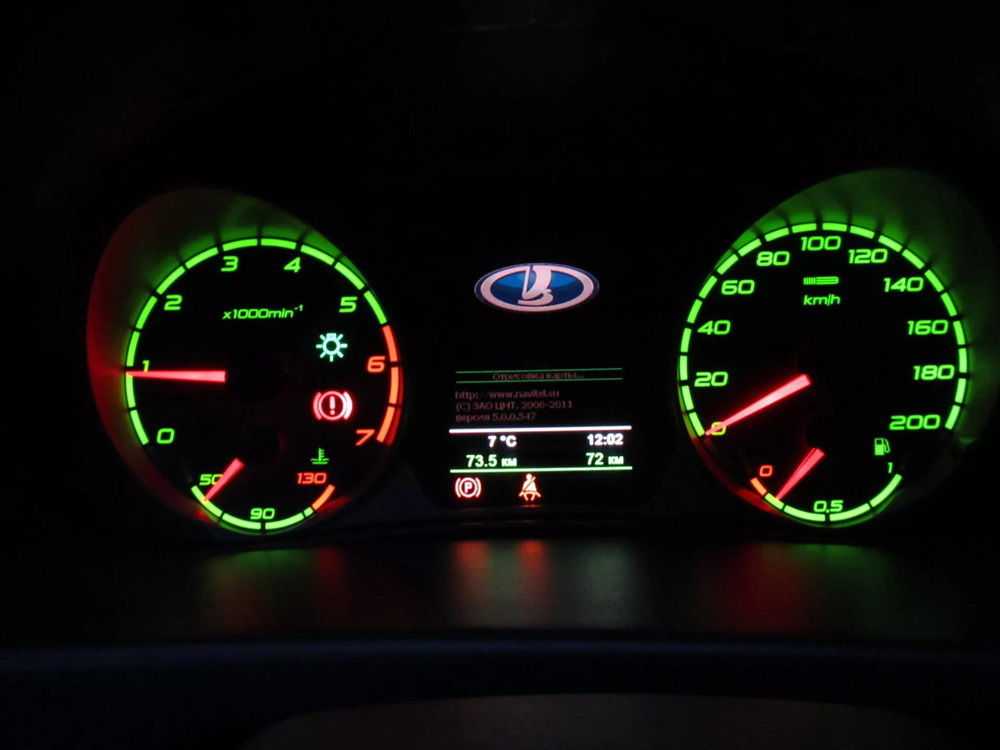

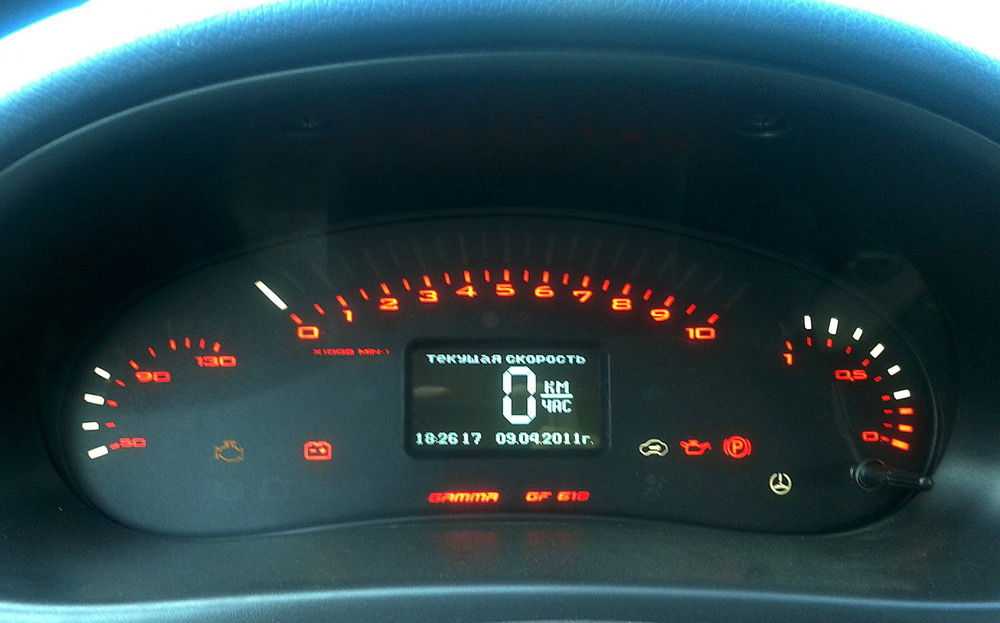

Глубокая доработка

Желательно еще добавить подсветки – с помощью светодиодной ленты. Можно взять белую, можно — цветную. Желательно – не слишком режущую глаз – возможно, синюю или зеленую, это уже какой вкус у владельца.

Сегодня наиболее популярен синий свет – он дает хорошую видимость показаний на всех приборах, при этом не мешает водителю хорошо видеть дорогу.

Еще неплохо – сделать так, чтобы стрелки светились другим цветом. Для этого их нужно очистить от старой, красной краски, а затем покрасить белой.

Это может быть нитроэмаль или, что еще проще – белый лак для ногтей. Рядом со стрелкой на приборной шкале необходимо установить цветной светодиод. Стрелка, меняя свое положение, будет окрашиваться по-другому.

Кроме того, при использовании только белого света, поможет цветная накладка. То есть, даже без вмешательства в электрику накладка из цветной пленки изменит внешний вид.

Светофильтр по возможности удаляют, а подложку с обратной стороны украшает накладка, причем тут можно фантазировать с разными материалами, цветами (изолента, окрашенный скотч, цветная виниловая пленка). Такая накладка существенно преобразит панель, сделает ее эксклюзивной.

READ Как Установить Ремни Безопасности На Ваз 2107

Инструкция по замене приборки своими руками

Процедура снятия, разборки и замены контрольного щитка может быть проведена своими силами, ничего сложного в этом нет.

Как снять ПП:

В первую очередь следует отключить зажигание, после чего отсоединить от питания аккумулятор.
Для большего удобства следует снять кожух рулевой колонки, а также демонтировать сам руль.
После этого, используя отвертку, необходимо открутить два винтика, которые фиксируют верхнюю часть приборки.
Далее, откручивается еще два винта, только теперь снизу.
По бокам контрольного щитка расположены еще два винта, их также надо открутить.
После этого приборку можно потянуть на себя, но полностью не извлекать. Так как к приборке подключены провода, с обратной стороны нужно отсоединить разъемы, после чего отключить фиксатор.
ПП снимается и меняется на новую. Действия по сборке осуществляются в обратном порядке.
